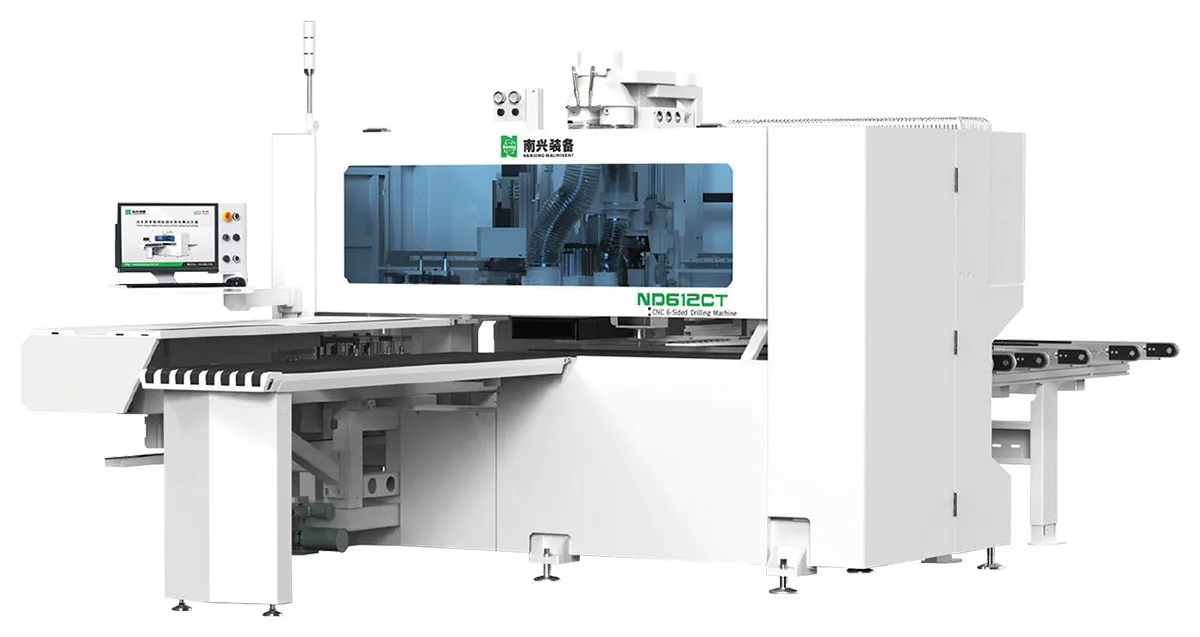

Сверлильно-присадочный центр с ЧПУ Nanxing ND612CT

Nanxing ND612CT: Интеллектуальная присадка на скорости 135 м/мин

Современное мебельное производство невозможно представить без оборудования, способного обрабатывать панели со всех сторон без ручных перехватов. Сверлильно-присадочные центры с ЧПУ давно стали стандартом для фабрик, выпускающих корпусную мебель, но модель Nanxing ND612CT выделяется даже на фоне конкурентов.

В этом обзоре мы детально разберем конфигурацию станка, его реальные преимущества в работе и развеем мифы о сложности программирования. Если вы ищете баланс между ценой, функционалом и скоростью — присмотритесь к этому аппарату.

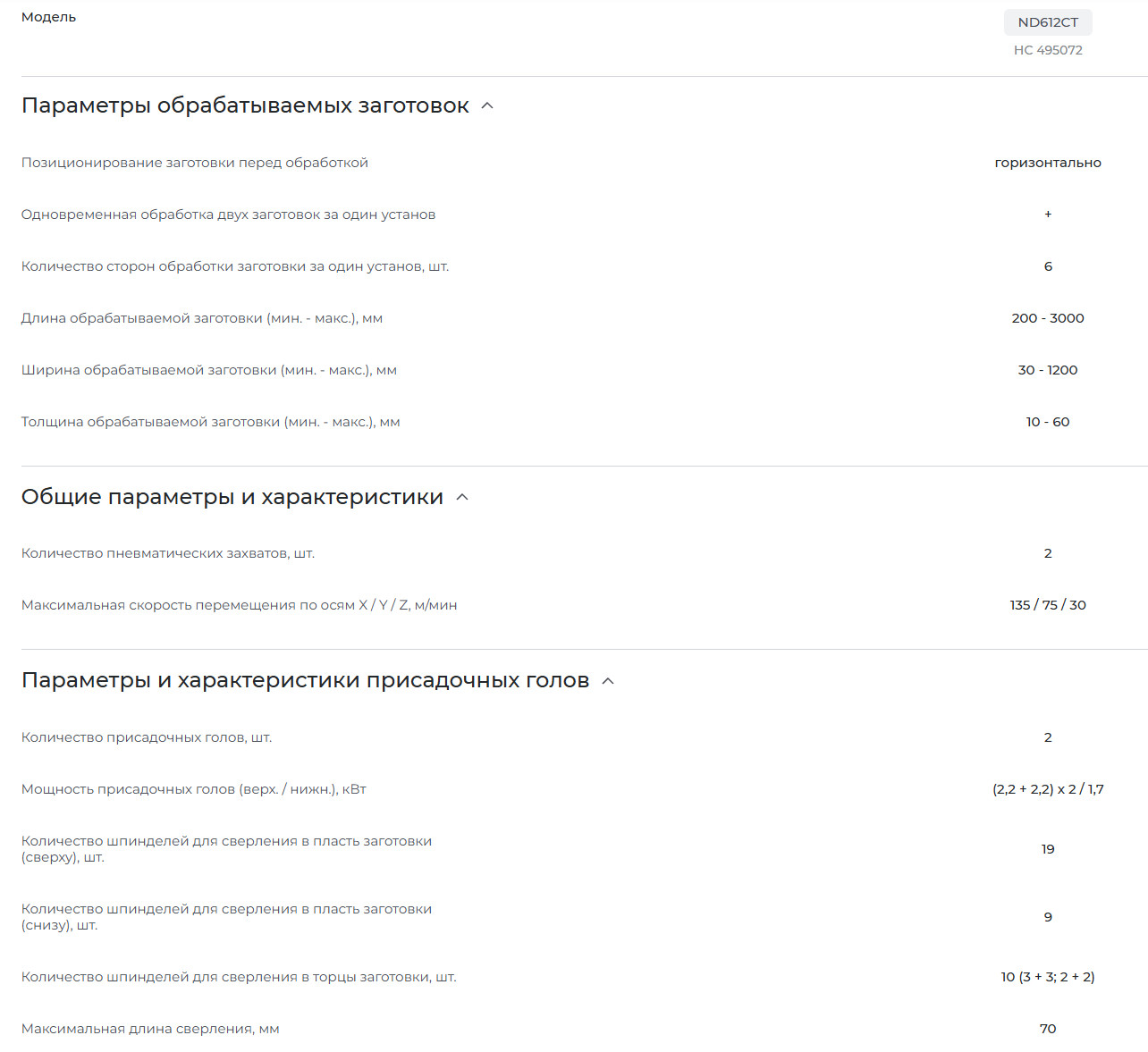

Архитектура и ключевые характеристики

ND612CT построен по принципу «тяжелый чугун — быстрая механика». Вес 3680 кг говорит сам за себя: массивная станина гасит вибрации, возникающие при одновременной работе двух присадочных голов. Это напрямую влияет на ресурс сверл и чистоту отверстий.

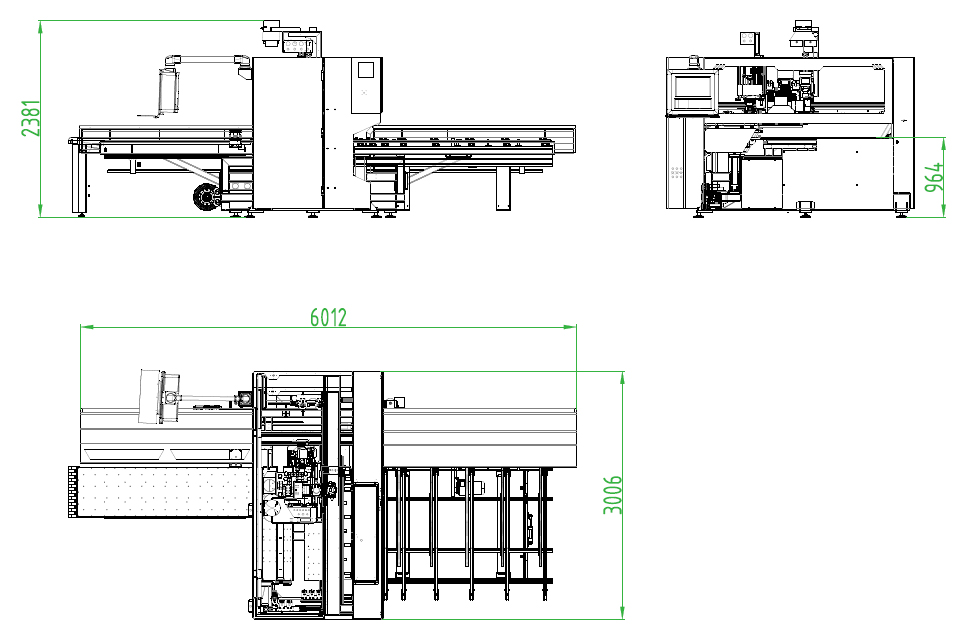

Габаритные возможности:
Максимальная ширина заготовки — 1200 мм. Это стандарт для обработки ЛДСП, МДФ и фанеры под модульную мебель. Длина панели не ограничена жесткими рамками благодаря системе прохода.

Скоростные характеристики (X/Y/Z):

• Ось X (продольное движение) — 135 м/мин

• Ось Y (поперечное движение) — 75 м/мин

• Ось Z (вертикальное движение шпинделя) — 30 м/мин

Такая динамика позволяет обрабатывать до 10–12 щитов в минуту на простых операциях (евровинт, дюбель, полкодержатель). Разгон до крейсерской скорости занимает доли секунды благодаря сервоприводам.

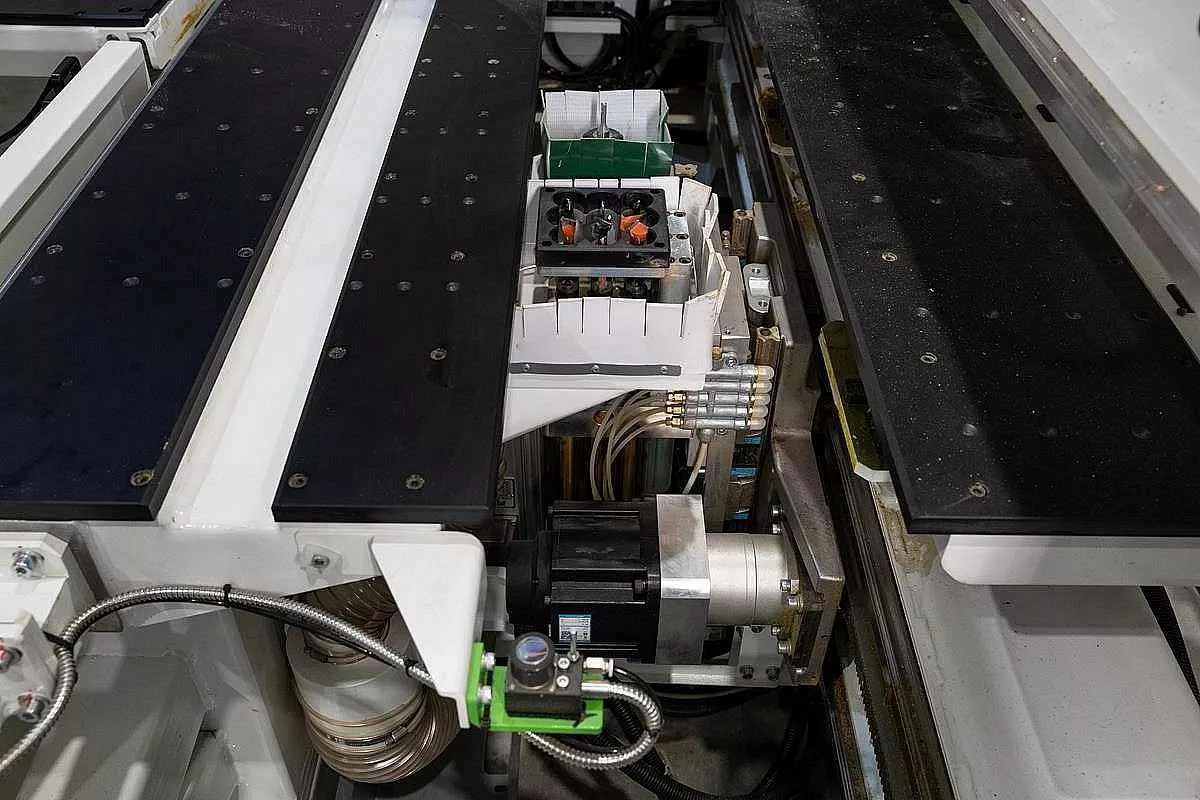

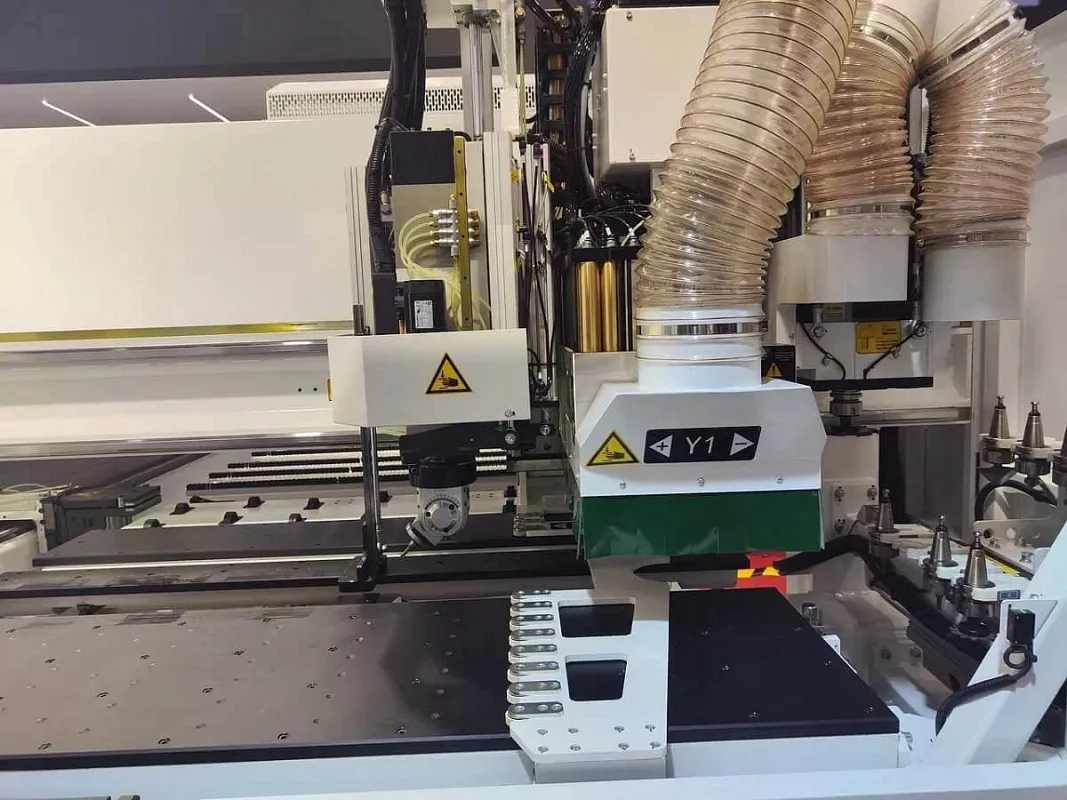

Конфигурация присадочных голов: цифры и смысл

Производитель установил два блока сверления. Это ключевое отличие от бюджетных моделей с одной головой. Каждая из них имеет комбинированную начинку:

Первая голова:

• Вертикальные сверла — 19 штук

• Горизонтальные сверла — 10 штук с разбивкой 3+3, 2+2

Вторая голова:

• Вертикальные сверла — 9 штук

Зачем такое разделение? Инженеры Nanxing оптимизировали расположение сверл для зеркальной обработки. Представьте две боковины шкафа: первая голова сверлит правую деталь, вторая — левую. Без переналадки. Асимметричная конфигурация горизонтальных сверл (3+3 и 2+2) закрывает 90% типовых схем присадки под направляющие скрытого монтажа и стяжки эксцентрики.

Вертикальные группы из 19 и 9 сверл — это возможность одновременно высверливать ряды отверстий под полкодержатели или шканты с разным шагом. Ручная замена сверл не требуется.

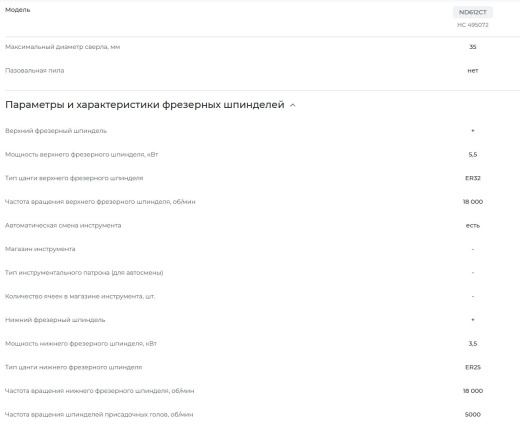

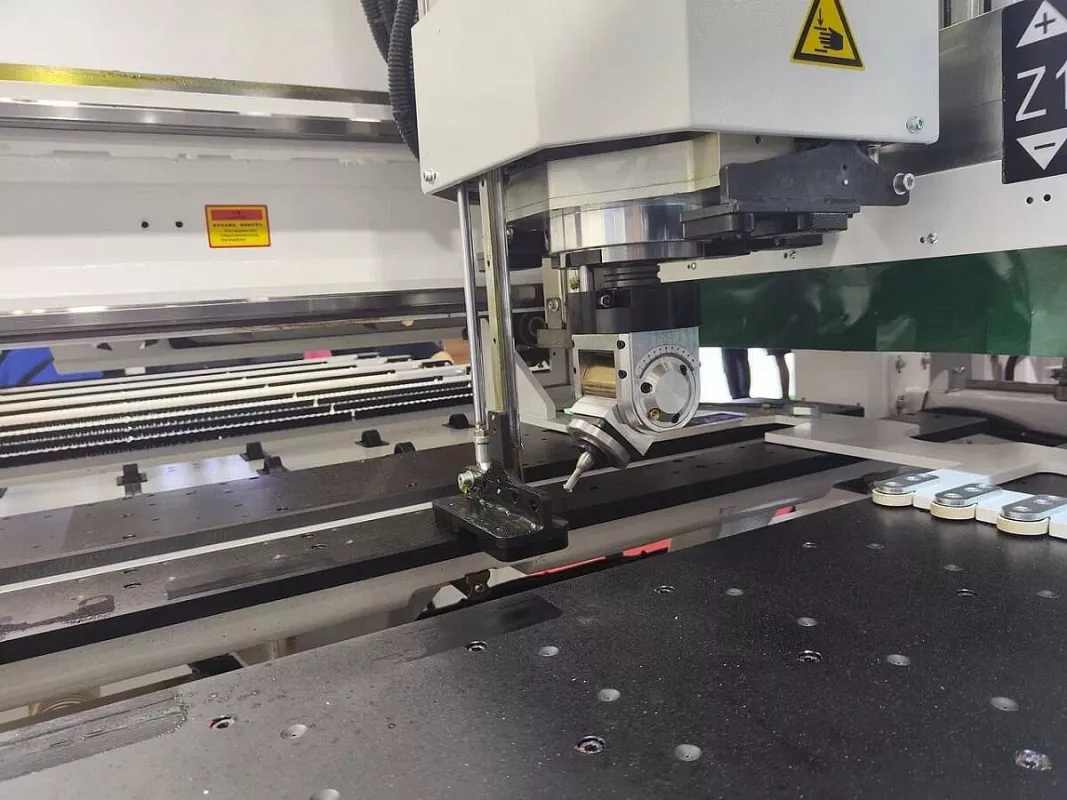

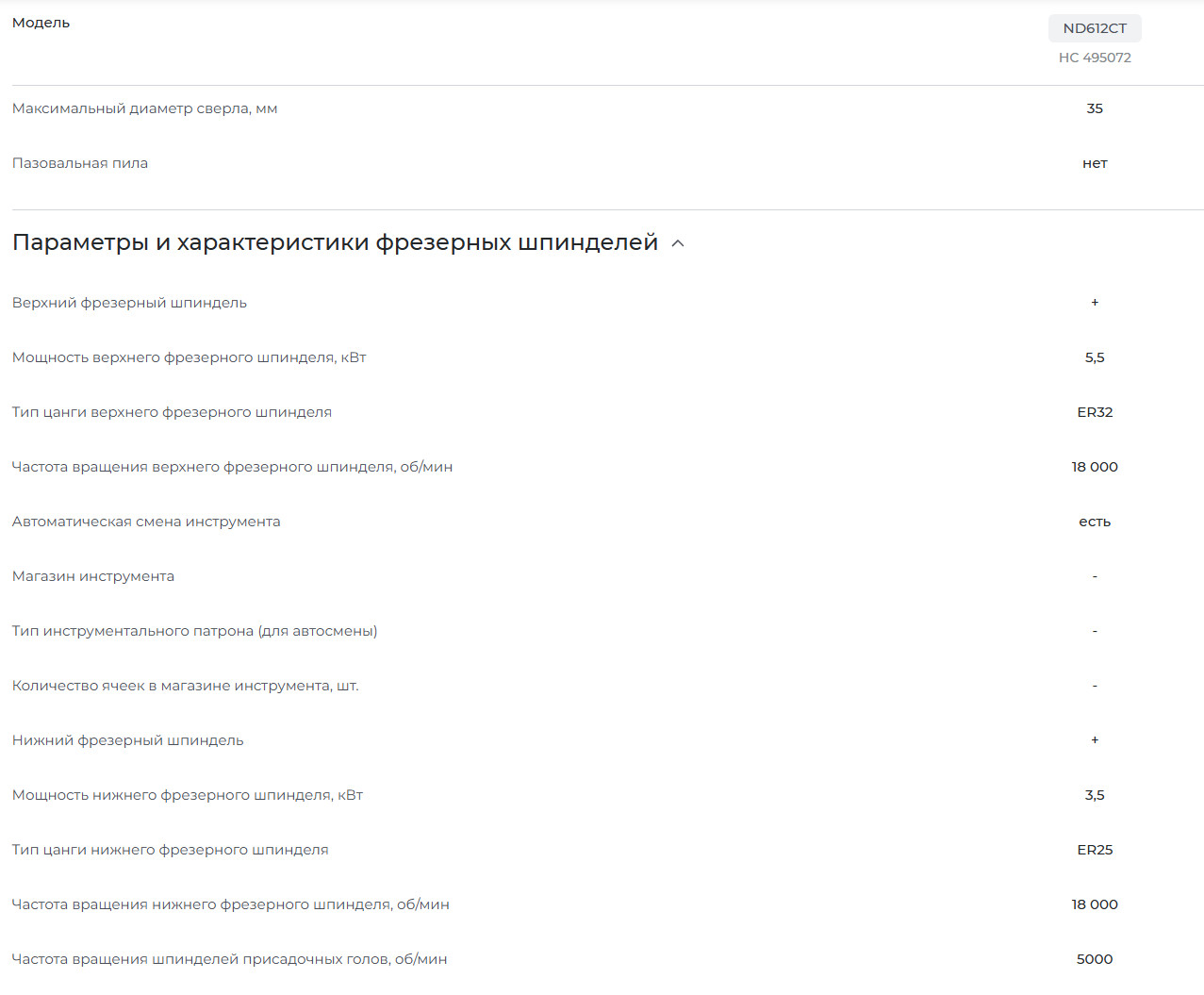

Фрезерный узел: верхний и нижний шпиндели

В отличие от примитивных сверлильных станков, ND612CT оснащен двумя полноценными фрезерными шпинделями:

Верхний шпиндель:

• Мощность — 5,5 кВт

• Обороты — 18 000 об/мин

• Тип — с автоматической сменой инструмента (ATC)

Нижний шпиндель:

• Мощность — 3,5 кВт

• Обороты — 18 000 об/мин

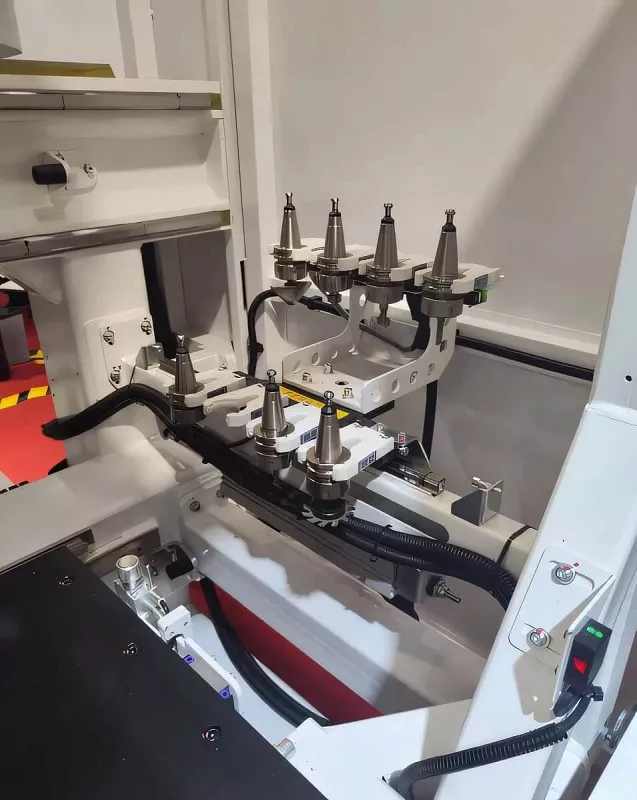

Наличие ATC на верхнем шпинделе — это переход от сверловки к реальной обработке кромок и выборке четвертей. Станок может сам менять фрезы из магазина (обычно на 6–8 позиций) и выполнять:

• Выборку пазов под заднюю стенку

• Фрезеровку криволинейных кромок

• Сверление глубоких отверстий большого диаметра

• Обработку под петли (без отдельного петлевального станка)

Нижний шпиндель чаще работает в паре с верхним при сквозной фрезеровке. Но его главная задача — обработка нижней пласти панели, куда не дотянуться верхней бабкой.

6-сторонняя обработка: как это реализовано

Маркетинговый термин «6 сторон» на деле означает обработку:

1. Верхней пласти (через верхний шпиндель и вертикальные сверла)

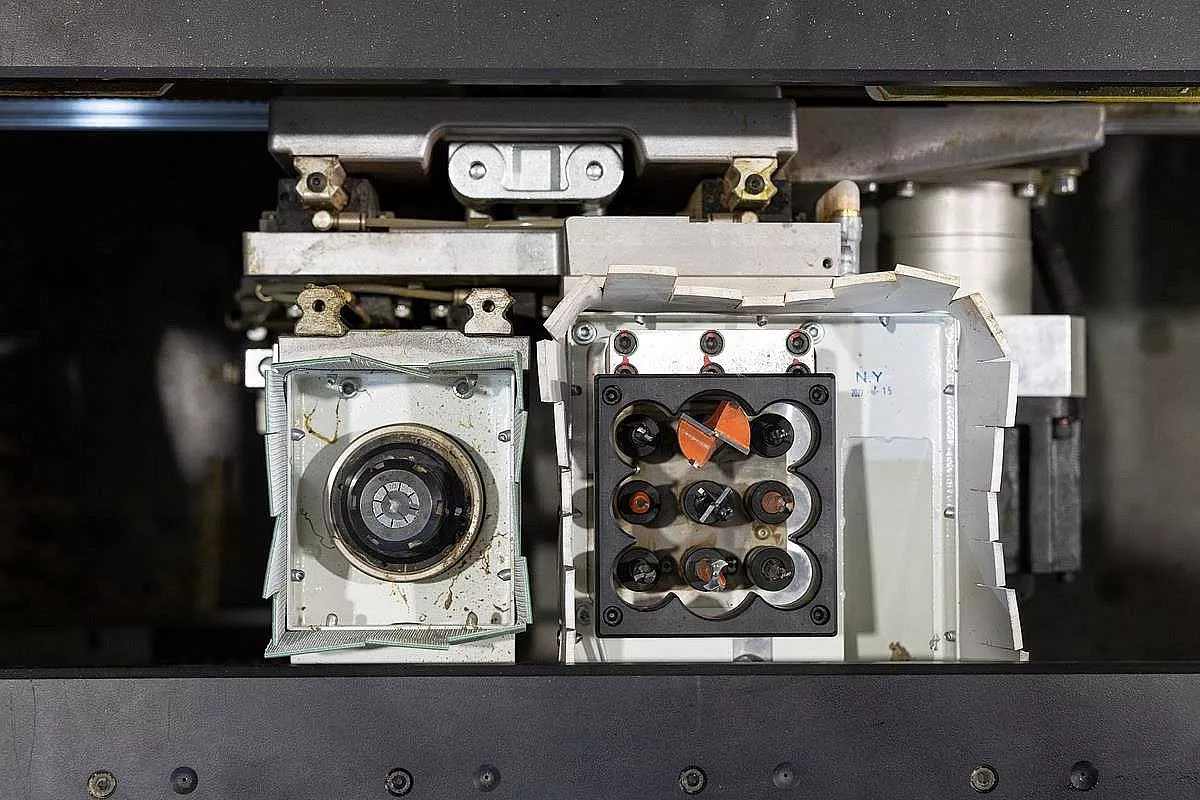

2. Нижней пласти (через нижний шпиндель)

3. Торца 1 (горизонтальные сверла)

4. Торца 2 (поворот заготовки автоматическими зажимами)

5. Кромки 1 (боковая фрезеровка)

6. Кромки 2 (зеркальная операция)

Два автоматических зажима с обдувом играют ключевую роль. Пневматические прижимы захватывают панель, а обдув в зоне захвата убирает опилки. Без этого функция «зеркальной обработки» превращается в брак: стружка под прижимом царапает декор.

«Зеркальная обработка» — это когда деталь «А» и деталь «Б» (левая и правая стенки) сверлятся идентично, но в зеркальном отражении. Станок автоматически меняет ось симметрии, не требуя переворачивания заготовки.

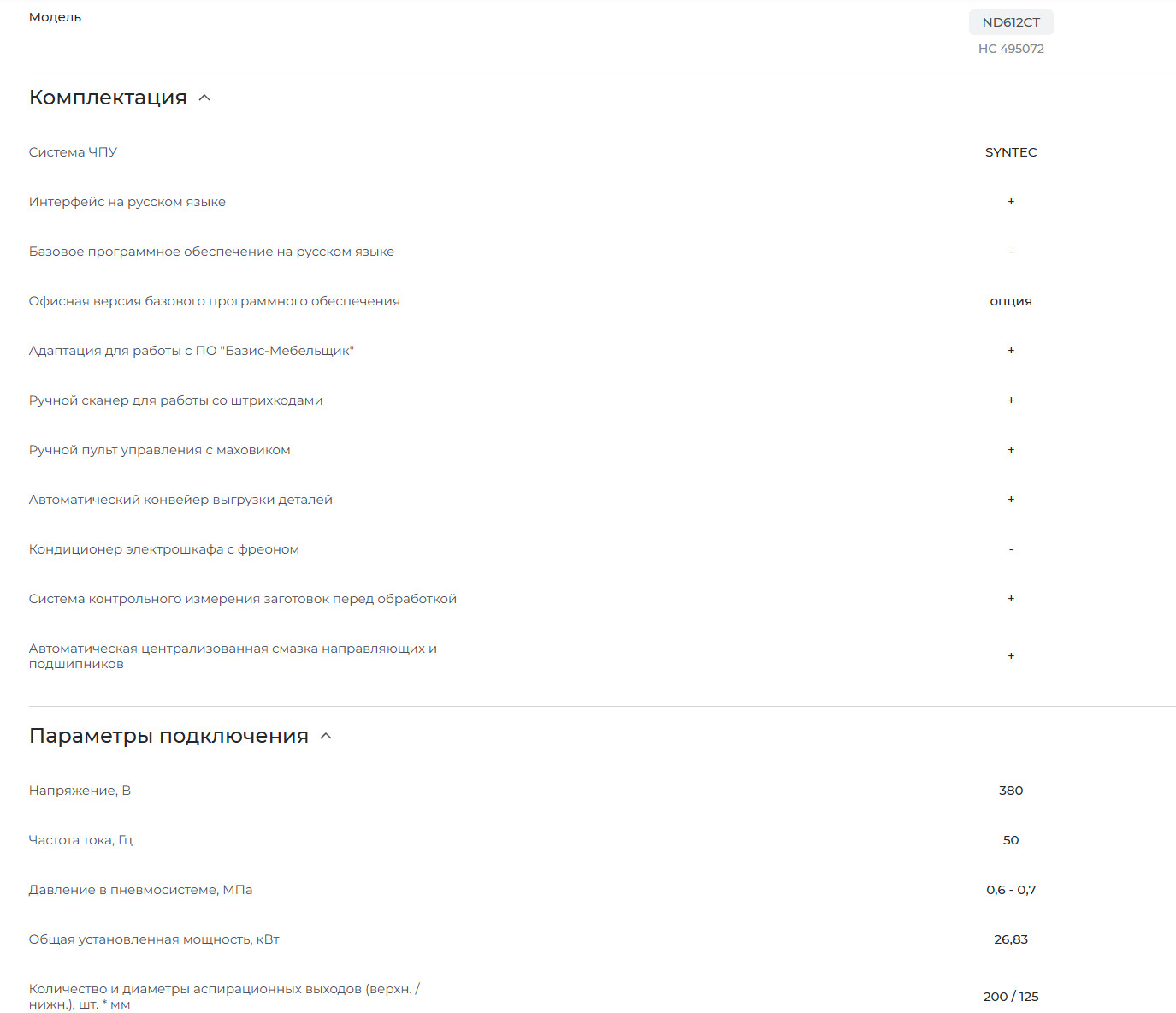

Система управления и софт

Сердце станка — контроллер SYNTEC (Тайвань). Это проверенное решение для деревообрабатывающих станков с ЧПУ. Плюсы SYNTEC:

• Работает в жестких условиях (опилки, температура, вибрация)

• Интуитивные команды для смены инструмента

• Высокая скорость обработки G-кода

Но главное — предустановленное ПО PCDrillCAM. Это система программирования, которая превращает 3D-модель или чертеж в управляющую программу за 2–3 минуты. Оператор не учит сложный код. Достаточно:

1. Загрузить чертеж детали (форматы DXF, DWR, MPR)

2. Выбрать тип присадки (евровинт, эксцентрик, шкант)

3. Нажать «Сгенерировать УП»

PCDrillCAM автоматически расставляет приоритеты операций: сначала фрезеровка, потом сверление, чтобы избежать сколов на выходе сверла.

Реальные преимущества в цеху

1. Два зажима вместо одного

Многие конкуренты экономят на втором пневмозажиме. Nanxing установил два. Это значит, что даже узкую рейку шириной 60 мм станок удержит без вибраций. Автоматический обдув исключает «намятие» кромки в месте захвата.

2. Верхний шпиндель с ATC для маленьких серий

Ручная замена фрезы на обычном сверлильном центре — это 2 минуты простоя. На ND612CT — 6 секунд. Для производства, где серии по 20–30 деталей, экономия времени в смену достигает 1,5 часов.

3. Скорость холостого хода 135 м/мин

Оборудование с оси XY, работающие медленнее 80 м/мин, создают «эффект ожидания» — панель уже просверлена, а стол позиционируется слишком долго. Здесь позиционирование происходит практически мгновенно.

4. 19 сверл в вертикальной группе

Обычные центры дают максимум 11–13 вертикальных сверл. 19 позиций закрывают нестандартные схемы присадки для мебели сложных форм. Например, ряд под полкодержатели с переменным шагом 96–64–96 мм.

5. Вес как показатель стабильности

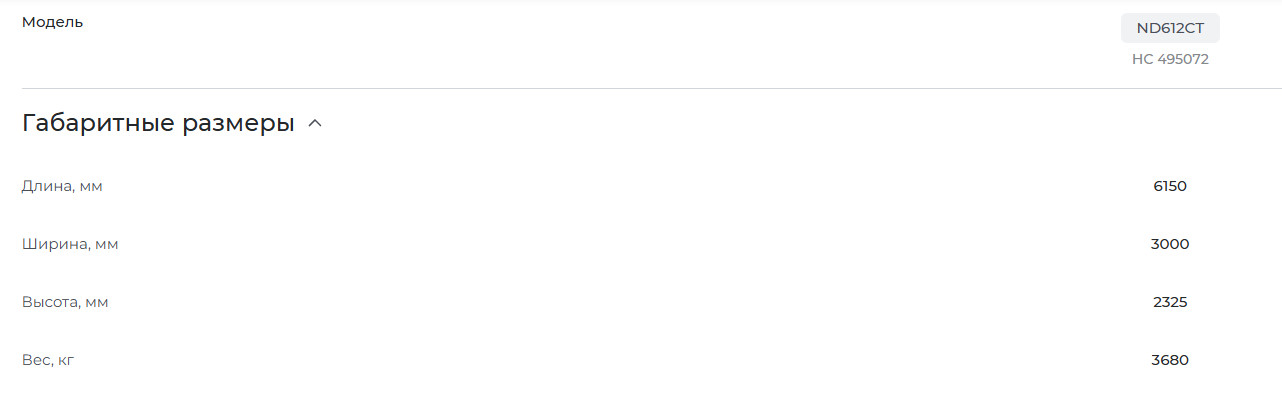

3680 кг — это почти 3,7 тонны. Легкие станки (до 2000 кг) «гуляют» при интенсивной работе. Тяжелый чугун обеспечивает геометрическую точность даже после 5 лет эксплуатации.

Подводные камни и нюансы

Ни один обзор не будет честным без упоминания слабых мест. У Nanxing ND612CT есть три момента, которые нужно учитывать:

1. Требования к пневмосистеме — расход воздуха выше среднего (из-за двух голов и обдува). Компрессор нужен минимум на 500 л/мин с ресивером 200 л.

2. Отсутствие поворотного стола — обработка торцов 2 и 3 происходит за счет перехвата заготовки, а не вращения. Это чуть медленнее, чем на станках с вращающимися прижимами.

3. PCDrillCAM требует обучения — хоть софт и прост, но для эффективной работы нужен 2-дневный курс (обычно идет в подарок при покупке).

Для какого бизнеса подходит

Модель оптимальна для:

• Мебельных фабрик с объемом от 5000 деталей в месяц

• Производств кухонь (где много зеркальных деталей)

• Цехов, выпускающих корпусную мебель по индивидуальным размерам

• Предприятий, переходящих с ручного сверления на ЧПУ

Неподходящий сценарий: если вы делаете только прямые ящики без фрезеровки и сложной присадки — можно взять более простой 4-сторонний центр.

Итог

Nanxing ND612CT — это станок, который закрывает 95% потребностей в сверловке и фрезеровке панельных материалов. Он быстрее китайских аналогов первого поколения, точнее турецких аппаратов в той же цене, а наличие ATC делает его конкурентом европейских марок за полцены.

Система SYNTEC в связке с PCDrillCAM снижает порог входа для операторов. Если раньше на настройку ЧПУ уходила неделя, то на ND612CT ученик начинает работать на третий день.

Единственное, что нужно решить заранее — электричество (мощность около 15 кВт) и качественный компрессор. С этим оборудование будет стабильно выдавать паспортную скорость 135 м/мин и радовать зеркальной точностью даже на восьмом часу работы.
