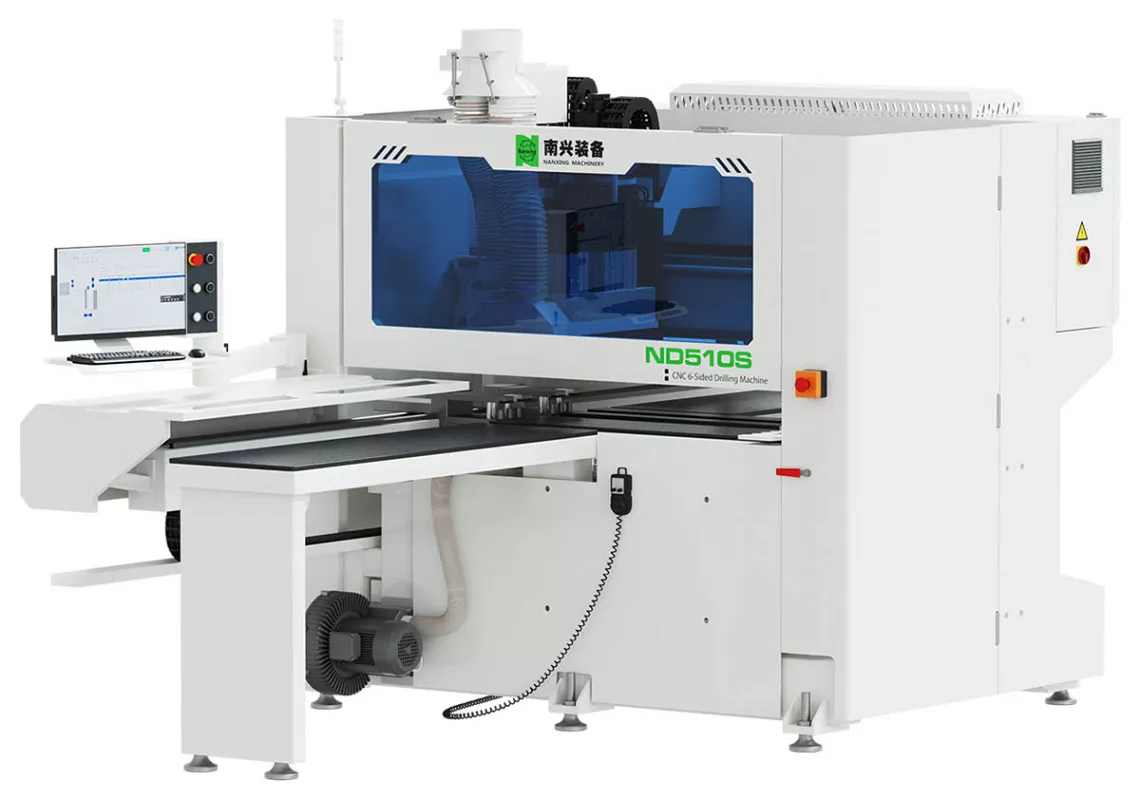

Сверлильно-присадочный центр с ЧПУ Nanxing ND510S

Nanxing ND510S: Интеллектуальный сверлильно-присадочный центр для мебельного производства

Современное мебельное производство требует не просто скорости, а абсолютной точности позиционирования при обработке щитовых деталей. Китайский бренд Nanxing, давно зарекомендовавший себя на мировом рынке, предлагает эффективное решение для среднего и крупного бизнеса — модель ND510S. Это не просто станок с ЧПУ, а полностью укомплектованный центр для сверления отверстий с шести сторон, фрезерования и выборки пазов.

Техническое оснащение: две головы — больше возможностей

В отличие от бюджетных моделей с одной рабочей группой, Nanxing ND510S оснащается двумя присадочными головками. Это ключевое конкурентное преимущество, позволяющее обрабатывать деталь сверху и снизу практически одновременно.

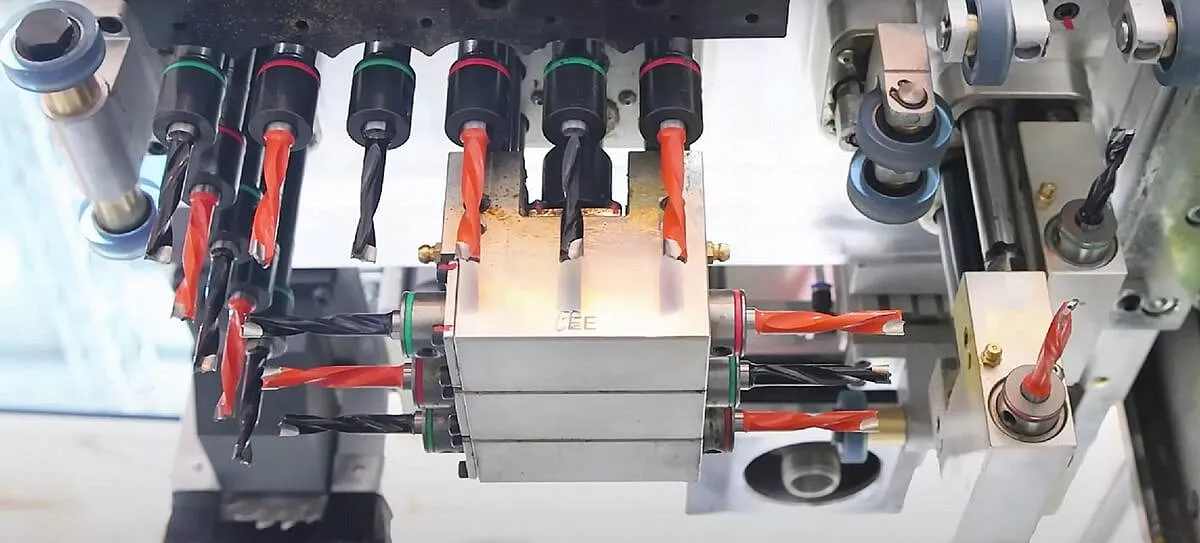

Верхний обрабатывающий узел получил комбинированную начинку:

• Вертикальный шпиндель: 10 позиций.

• Горизонтальный блок: 10 сверл (реализована схема 3+3 и 2+2).

• Дополнительно: пазовальная пила.

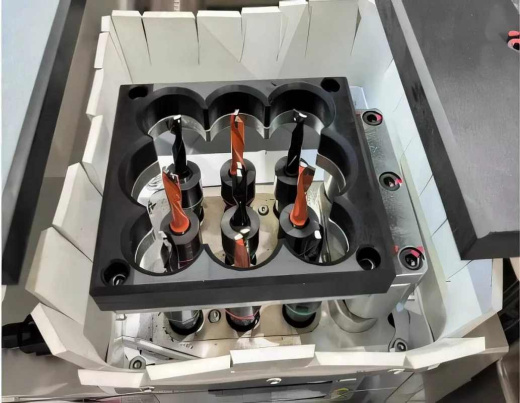

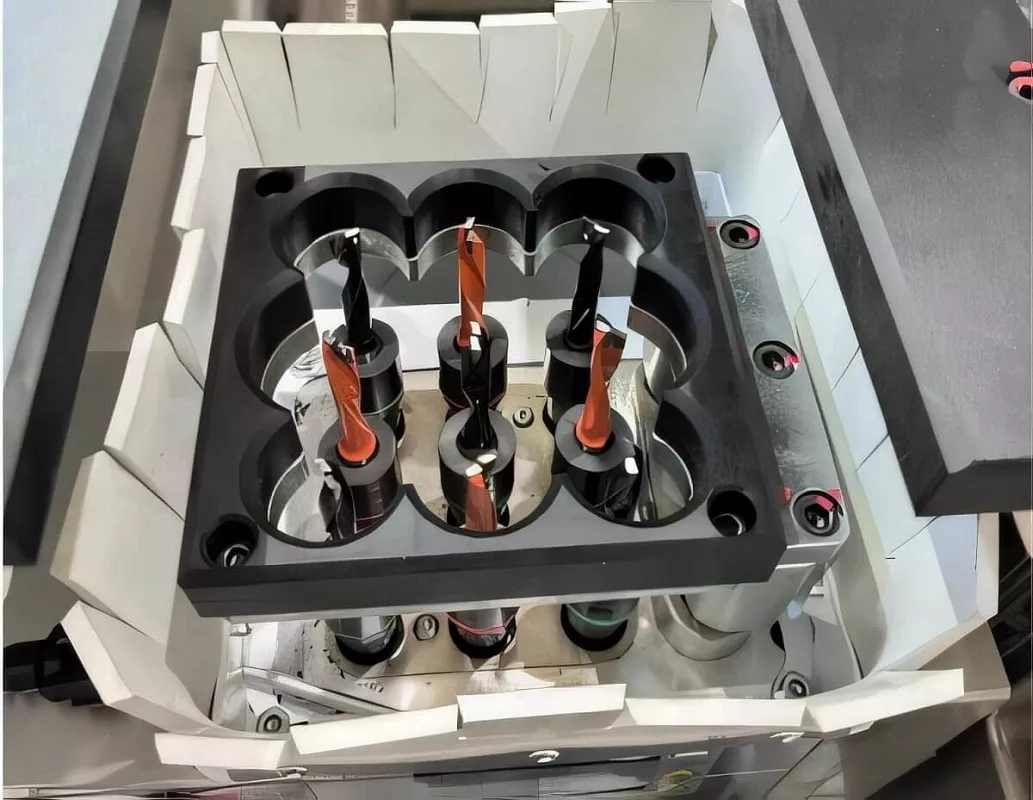

Нижний обрабатывающий узел отвечает за встречное сверление и включает 9 вертикальных шпинделей.

Такая компоновка позволяет за один цикл зажима выполнять черновую и чистовую обработку, не переворачивая заготовку вручную.

Фрезерный потенциал: чистота и мощность

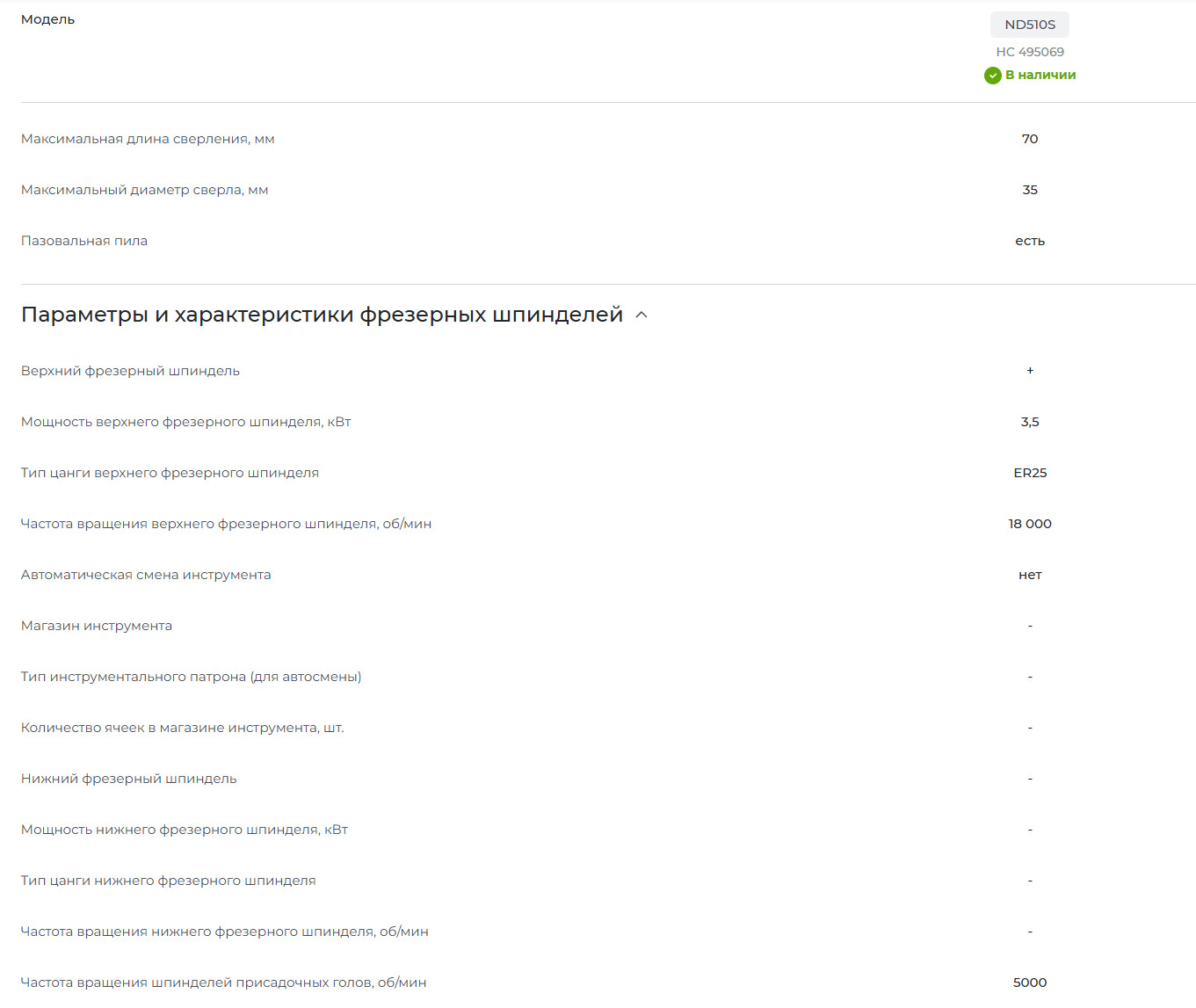

Верхний шпиндель станка развивает мощность 3.5 кВт. Для сверлильно-присадочного центра это отличный показатель, позволяющий уверенно работать с массивом дерева, МДФ и ламинированными плитами. Частота вращения достигает 18 000 об/мин. Этого достаточно для получения чистовой поверхности без сколов при использовании стандартного фрезерного инструмента.

Наличие пазовальной пилы в комплекте с фрезером расширяет функционал. На Nanxing ND510S можно не только сверлить, но и выбирать четверти или пазы под заднюю стенку, что обычно требует отдельного форматно-раскроечного станка.

Рабочее пространство и динамика

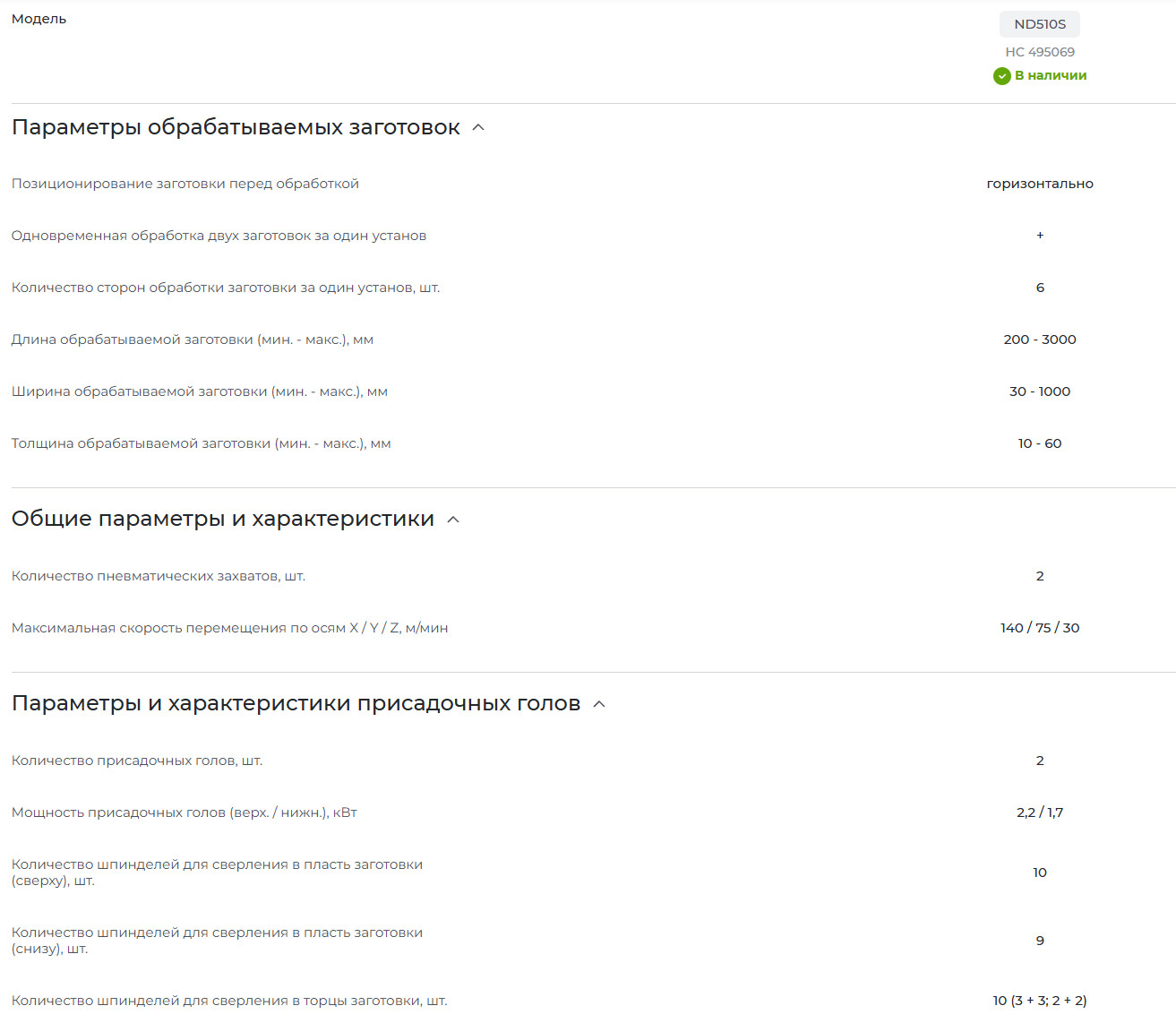

Максимальная ширина заготовки ограничена 1000 мм. Это стандарт для корпусной мебели: боковины шкафов, фасады, полки и перегородки укладываются в этот габарит.

Станок демонстрирует спортивную динамику позиционирования:

• Ось X (продольная): 140 м/мин.

• Ось Y (поперечная): 75 м/мин.

• Ось Z (вертикальная): 30 м/мин.

Такие показатели достигаются за счет сервоприводов высокого разрешения и жестких направляющих. Время цикла на сложную деталь с 40-50 отверстиями не превышает 15-20 секунд.

Автоматизация и удобство работы

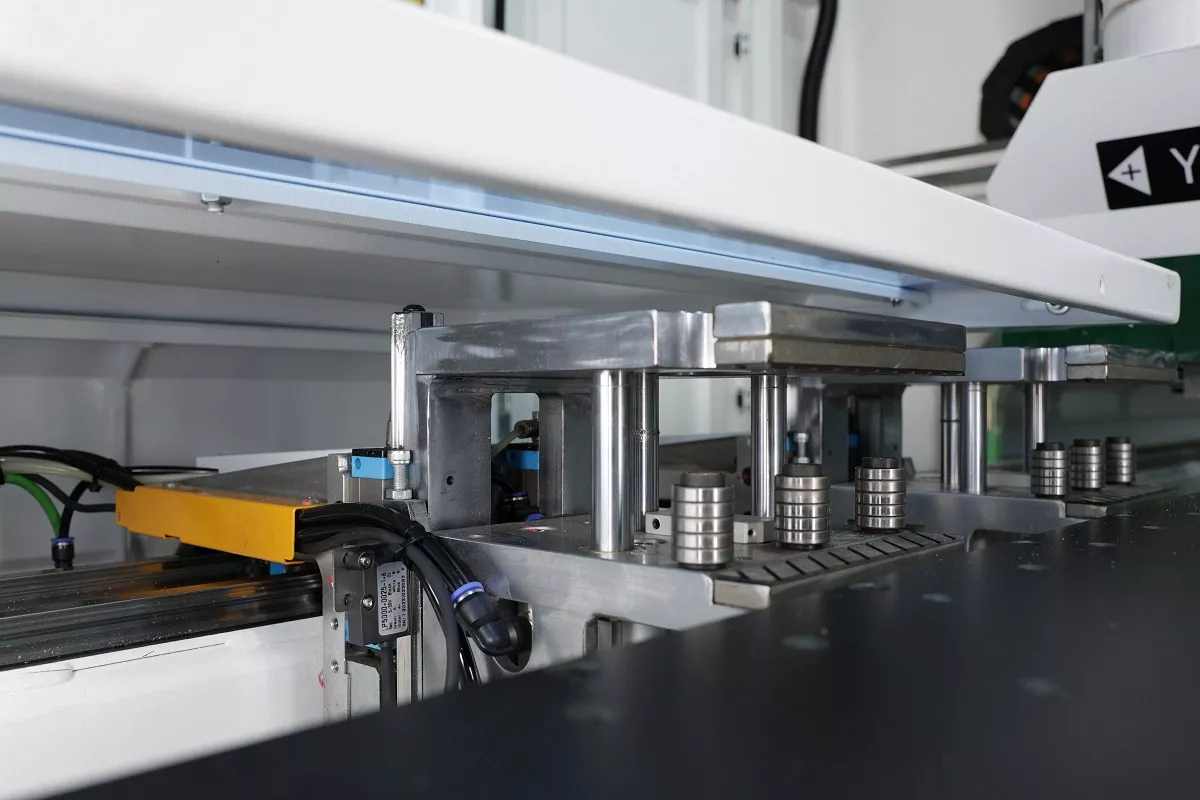

Конструкторы Nanxing продумали логистику оператора. В станок встроены 2 автоматических зажима с системой автоматического обдува в зоне захвата. Что это дает? При сверлении ЛДСП или ДСП образуется мелкая пыльная фракция. Обдув предотвращает налипание стружки на пневмозажимы и поверхность плиты. Итог — надежная фиксация даже при скользком покрытии (глянец, софт-тач).

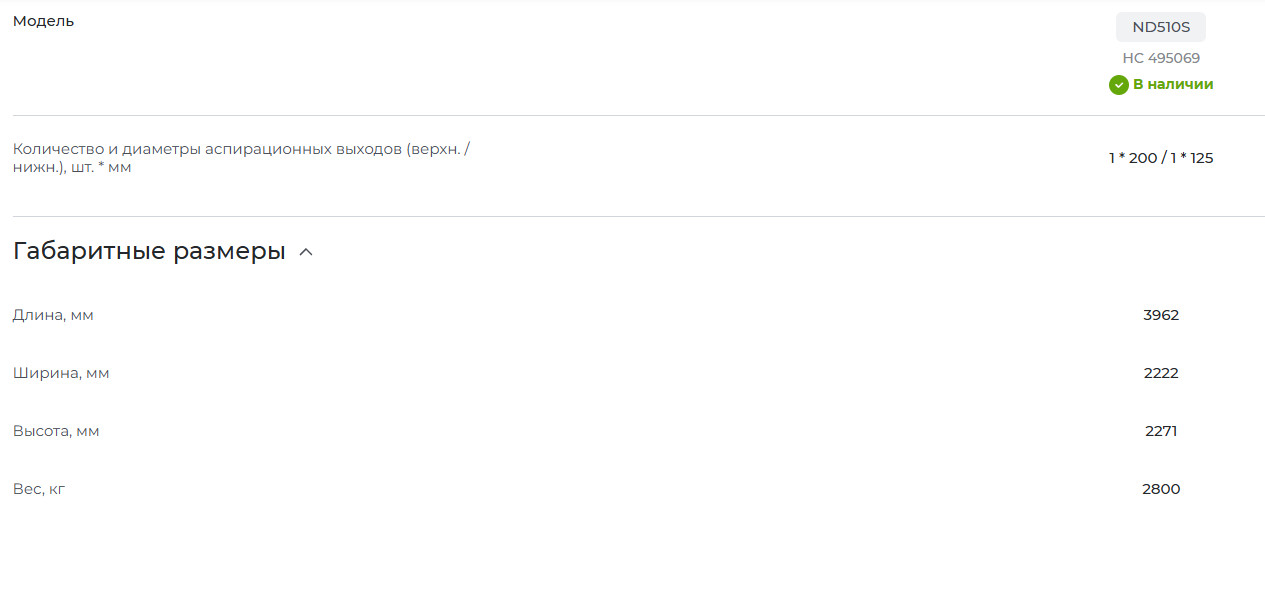

Масса оборудования составляет 2800 кг. Это тяжелый, виброустойчивый агрегат. Вес критически важен для точности: при рывках осей со скоростью 140 м/мин легкий станок начнет вибрировать. 2.8 тонны обеспечивают демпфирование колебаний.

Преимущества модели ND510S в сравнении с аналогами

Если структурировать сильные стороны, вырисовывается следующий портрет идеального исполнителя:

1. Обработка 6 сторон за один устав. Деталь загружается один раз. Сверху, снизу и с торцов — все отверстия делаются автоматически. Исключается человеческий фактор при перезажиме.

2. Сдвоенные зажимы. Наличие двух независимых пневмозажимов позволяет обрабатывать длинные заготовки без прогиба. Обдув продлевает срок службы прижимных пяток.

3. Универсальность верхнего узла. Не каждый присадочный центр может похвастаться наличием пилы и мощного фрезера в одной башке. Вы экономите место в цеху, заменяя два станка одним.

4. Промышленный ресурс. Вес 2800 кг и азиатская сборка на заводах Nanxing (один из лидеров в Китае по парку оборудования) означают, что станок рассчитан на двухсменную работу.

Особенности конфигурации присадки

Поговорим о «10 горизонтальных сверлах (3+3, 2+2)». Это означает, что оператор или программист может гибко переключать группы для работы с разными типами торцевых отверстий. Схема 3+3 обычно используется для мебельных стяжек (эксцентрики), а схема 2+2 — под шканты или установочные отверстия. Горизонтальная группа управляется с ЧПУ и автоматически выезжает в нужную позицию.

9 вертикальных шпинделей на нижней голове работают «встречу» верхним. Это особенно актуально при сверлении глубоких отверстий в толстых плитах (40 мм и более) или при необходимости сделать глухое отверстие с четким дном без сквозного выхода.

Сравнение с предшественниками и альтернативами

Если сравнивать ND510S с более старыми моделями линейки Nanxing, здесь заметно улучшена система ЧПУ. Операторы отмечают более плавный вход в поворот (акселерацию). По сравнению с европейскими аналогами (Holzher, Weeke), китайский станок проигрывает в премиальности исполнения кабельных трасс, но выигрывает в цене и простоте поиска запчастей. При этом именно Nanxing держит баланс «цена-качество» в сегменте профессиональных присадочных центров.

Логистика и весогабаритные характеристики

При весе 2800 кг станок требует усиленного бетонного пола (рекомендуемая нагрузка от 500 кг/м²). Габариты упаковки позволят заехать в стандартные ворота цеха. Обратите внимание на требования к пневмосистеме: расход воздуха у ND510S выше среднего из-за автоматического обдува зажимов и большого количества пневмоцилиндров. Компрессор должен выдавать не менее 500 л/мин при давлении 6-8 атм.

Эргономика и безопасность

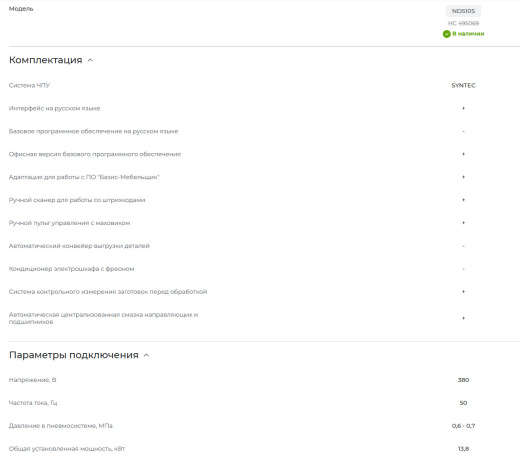

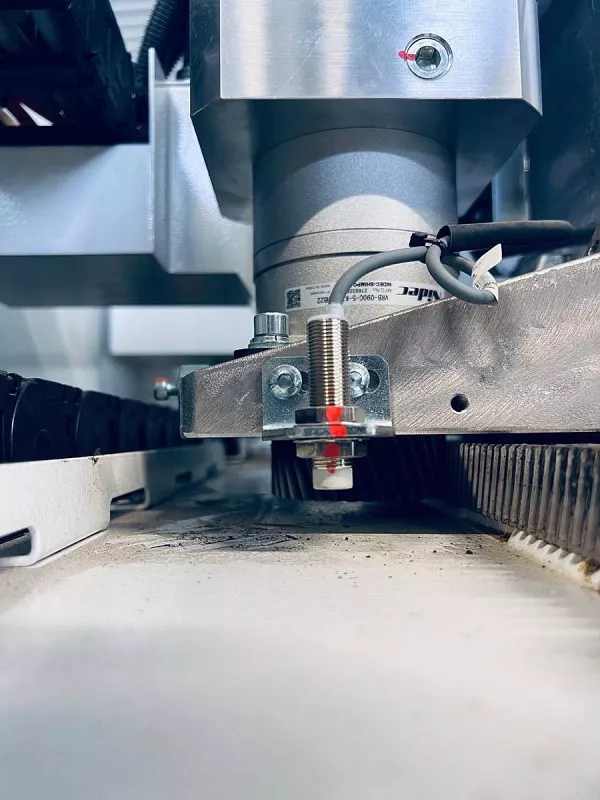

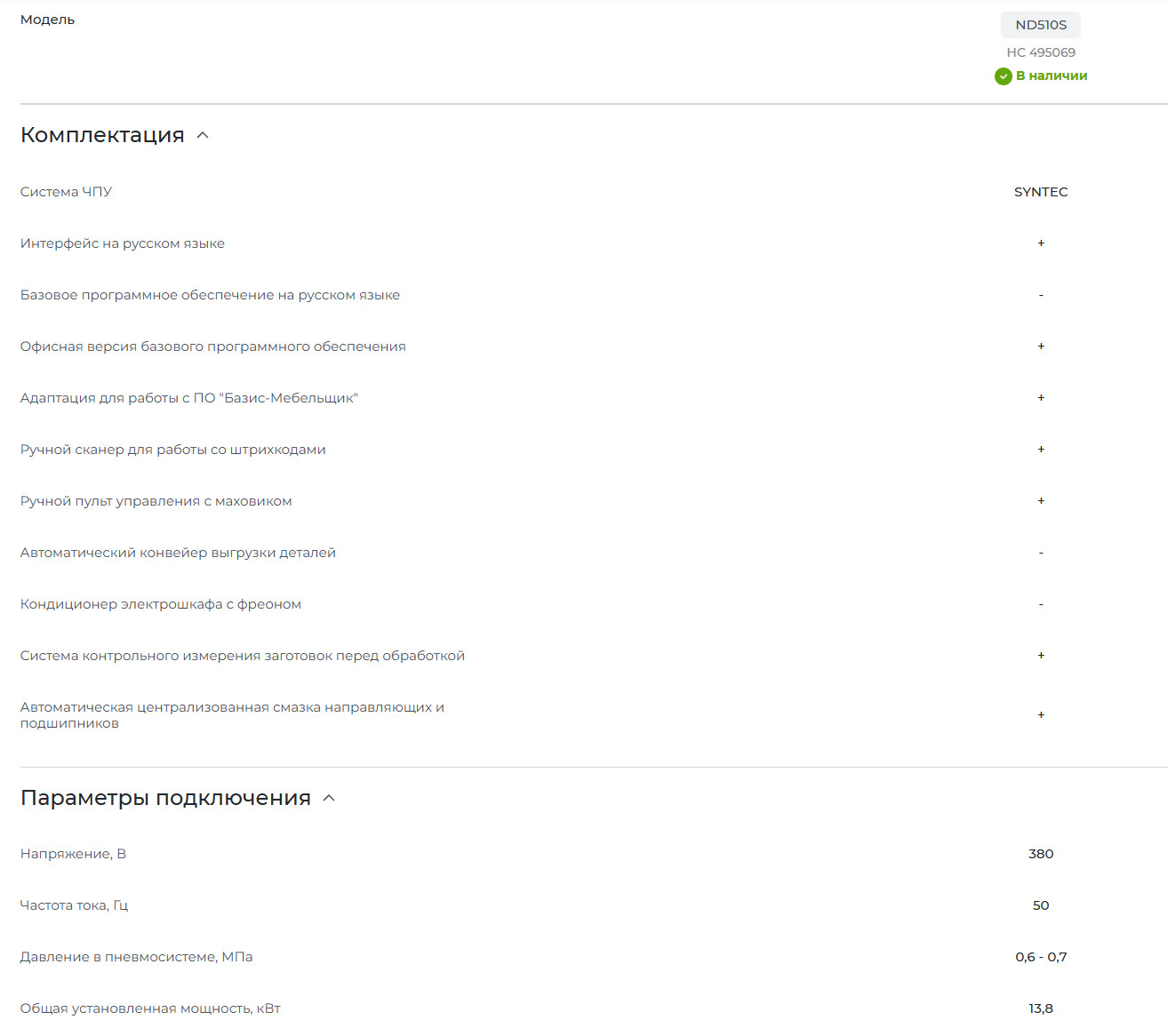

Рабочая зона станка оснащена защитными кожухами с блокировкой. СЧПУ интерфейс (обычно синхронизируется с SYNTEC или LNC) поддерживает импорт файлов из любого CAD/CAM (Битрикс, WoodCAD, КЗМ). Калибровка осей происходит автоматически по датчикам референции. Для наладки инструмента предусмотрен ручной режим с джог-панели.

Итоговое резюме

Nanxing ND510S — это «рабочая лошадка» для производства корпусной мебели, фасадов и элементов лестниц. Модель ориентирована на предпринимателя, который понимает, что два сверлильных блока и фрезерная группа окупаются снижением трудоемкости. Обработка шести сторон, автоматический обдув зажимов и скорость холостых перемещений до 140 м/мин — это те параметры, которые позволяют выпускать до 200-300 щитов в смену без потери точности.

Станок не подходит для единичного ремесленного производства (он слишком быстр и мощен для этого), но в серийном выпуске кухонь, шкафов-купе и офисной мебели он показывает максимальную рентабельность.

Кому стоит рассмотреть покупку:

• Мебельным фабрикам с объемом партий от 50 одинаковых деталей.

• Производствам, где требуется частая сверловка торцов (полки, царги).

• Компаниям, желающим сократить штат операторов однопозиционных сверлильных станков.

Благодаря комбинации 10+10+9 шпинделей, пиле и мощному фрезеру Nanxing ND510S закрывает 95% потребностей в присадке без дооснащения цеха дополнительными агрегатами.
