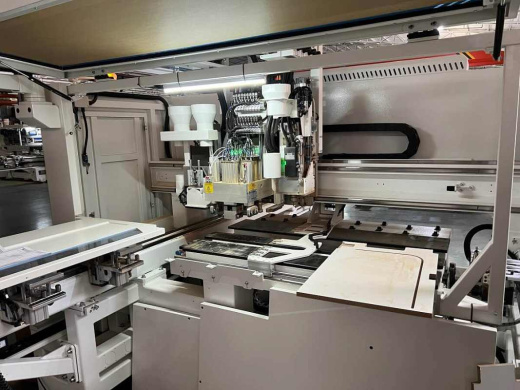

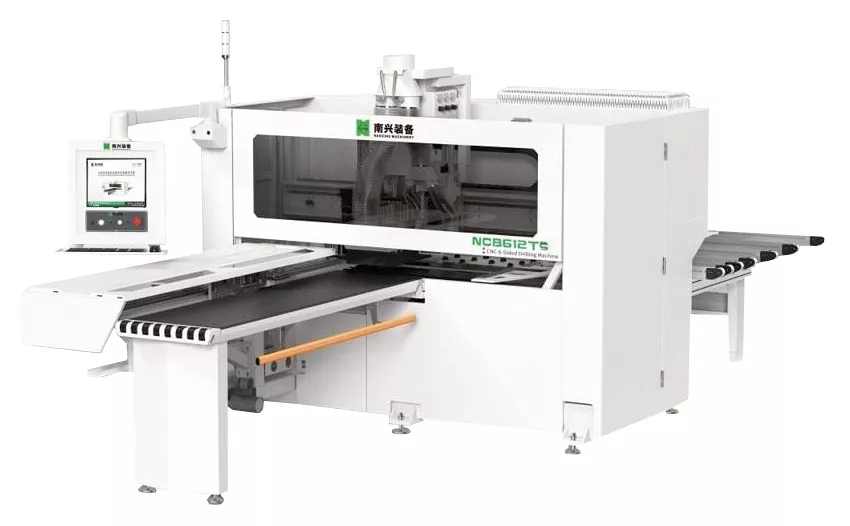

Сверлильно-присадочный центр с ЧПУ Nanxing NCB612TS

Nanxing NCB612TS: Почему сверлильно-присадочный центр с двумя шпинделями меняет правила мебельного производства

Современный мебельный цех — это гонка за точностью и скоростью. Когда на кону тысячи отверстий под конфирматы, минификсы и эксцентрики, простые сверлильные станки становятся узким местом. Решение есть: обрабатывающие центры с ЧПУ, которые совмещают функции присадки, фрезеровки и пазования.

Одна из самых сбалансированных моделей на рынке — Nanxing NCB612TS. Это не просто станок. Это интеллектуальная платформа, где верхний и нижний узлы работают синхронно, а оператору остаётся только загружать заготовки. Давайте посмотрим, почему производители мебели переходят на эту модель и какие подводные камни скрывает спецификация.

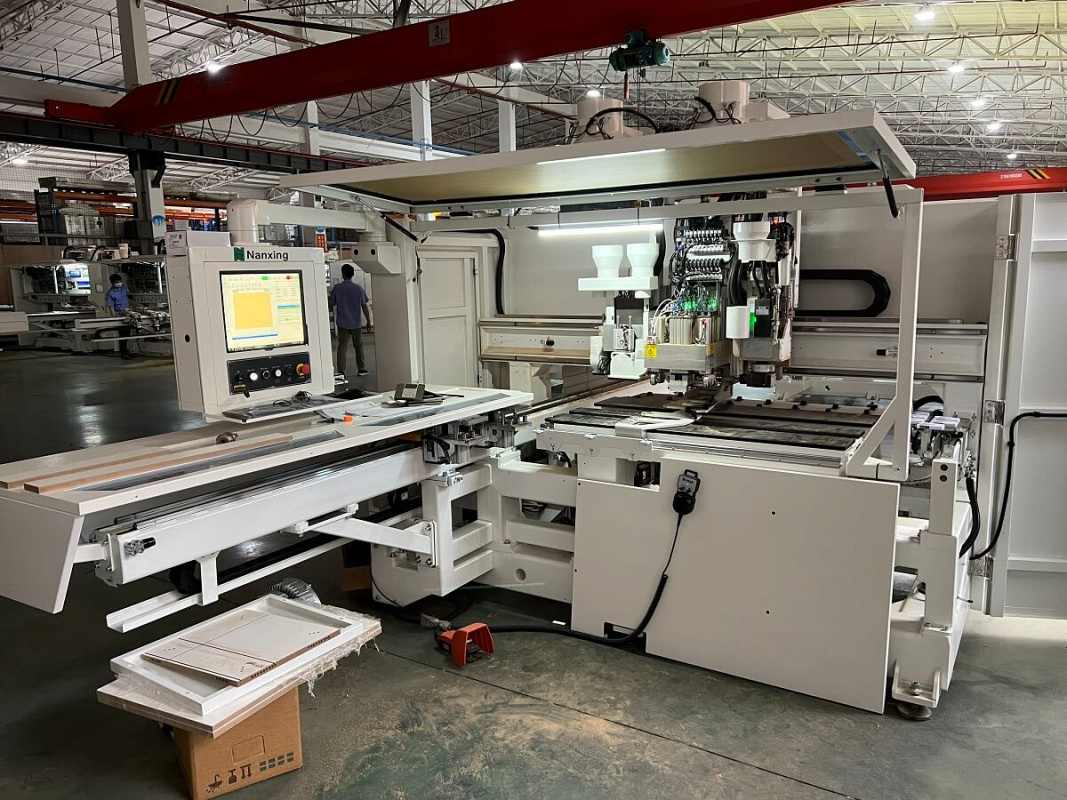

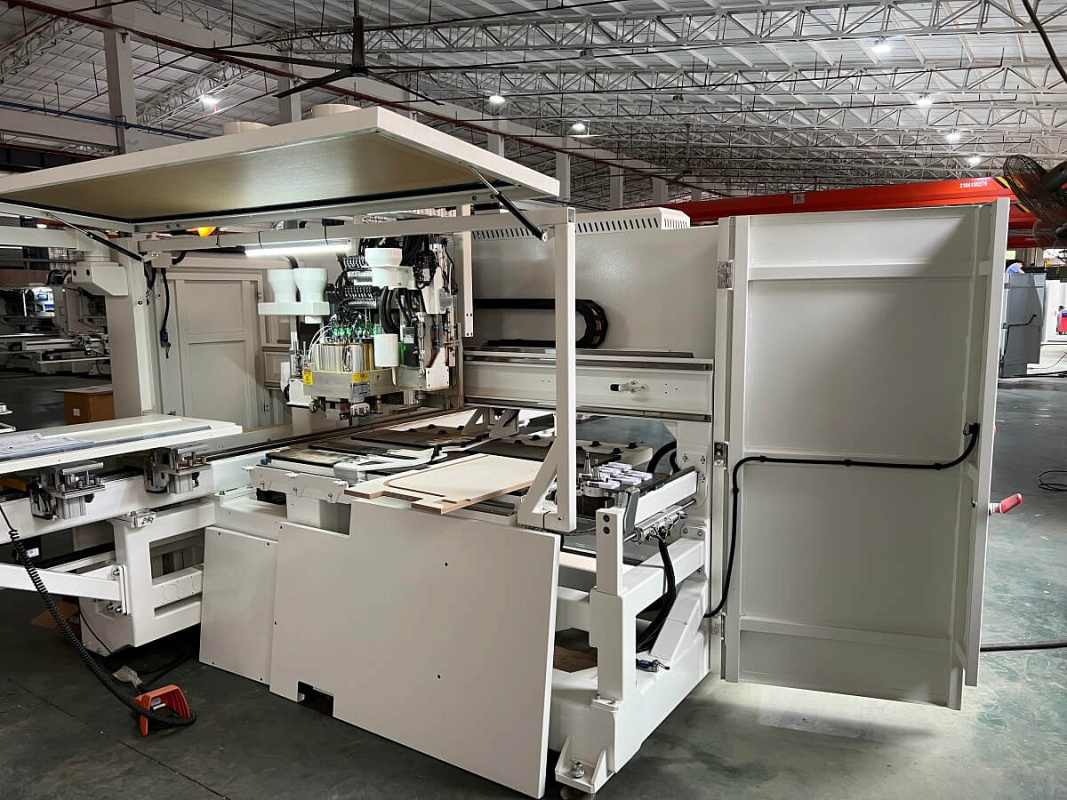

Архитектура: Два сердца одного станка

Главное отличие NCB612TS от бюджетных аналогов — наличие двух независимых обрабатывающих узлов. В большинстве центров нижний шпиндель — это просто догнавка. Здесь всё серьёзнее.

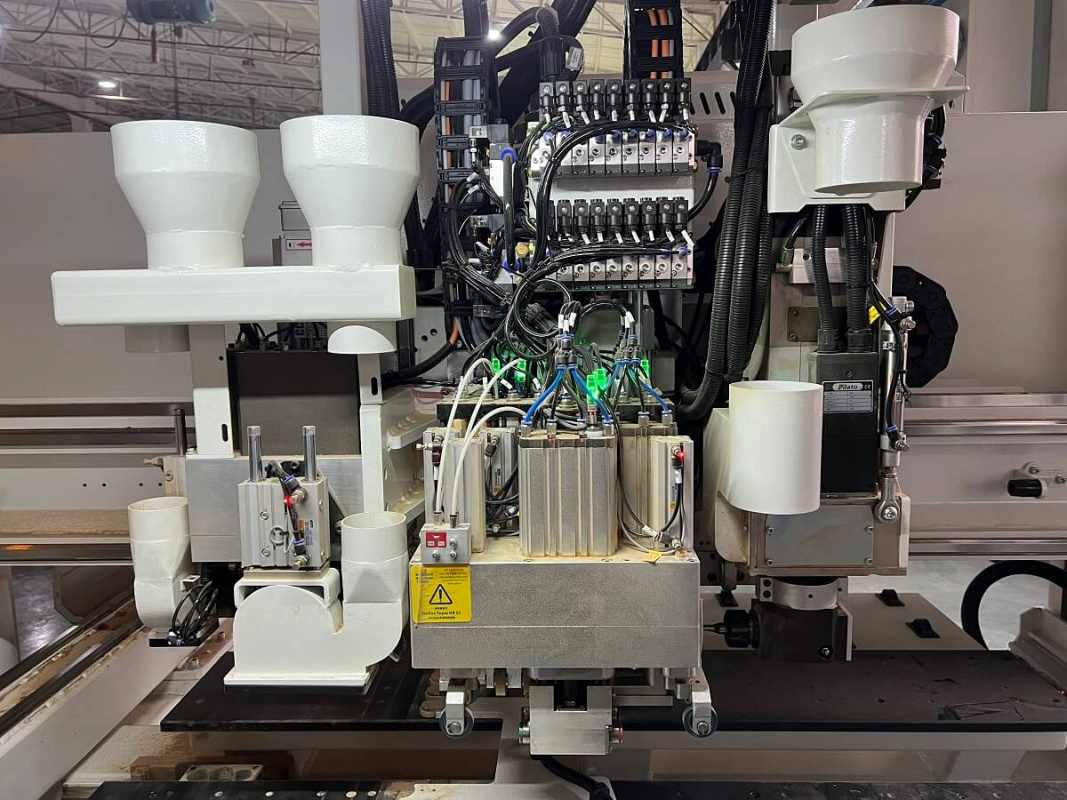

• Верхний обрабатывающий узел: Полноценная сверлильная группа + фрезерный шпиндель с автосменой инструмента (ATC) + пазовальный агрегат. Это «мозг» станка, который берёт на себя 80% операций: выборку четвертей, фальцев, сверление слепых и сквозных отверстий сверху.

• Нижний обрабатывающий узел: Сверлильная группа + фрезерный шпиндель (без ATC). Его задача — обрабатывать нижнюю пласть и кромки, когда заготовка перевёрнута или требуется встречное фрезерование.

Такая компоновка позволяет реализовать главное преимущество — обработку с 6 сторон за один установ. Деталь зажимается один раз, и всё, что нужно сделать с торцами, пластими и кромками, выполняется без перехвата. Исключается человеческий фактор: нет погрешностей при переустановке, нет лишних секунд на позиционирование.

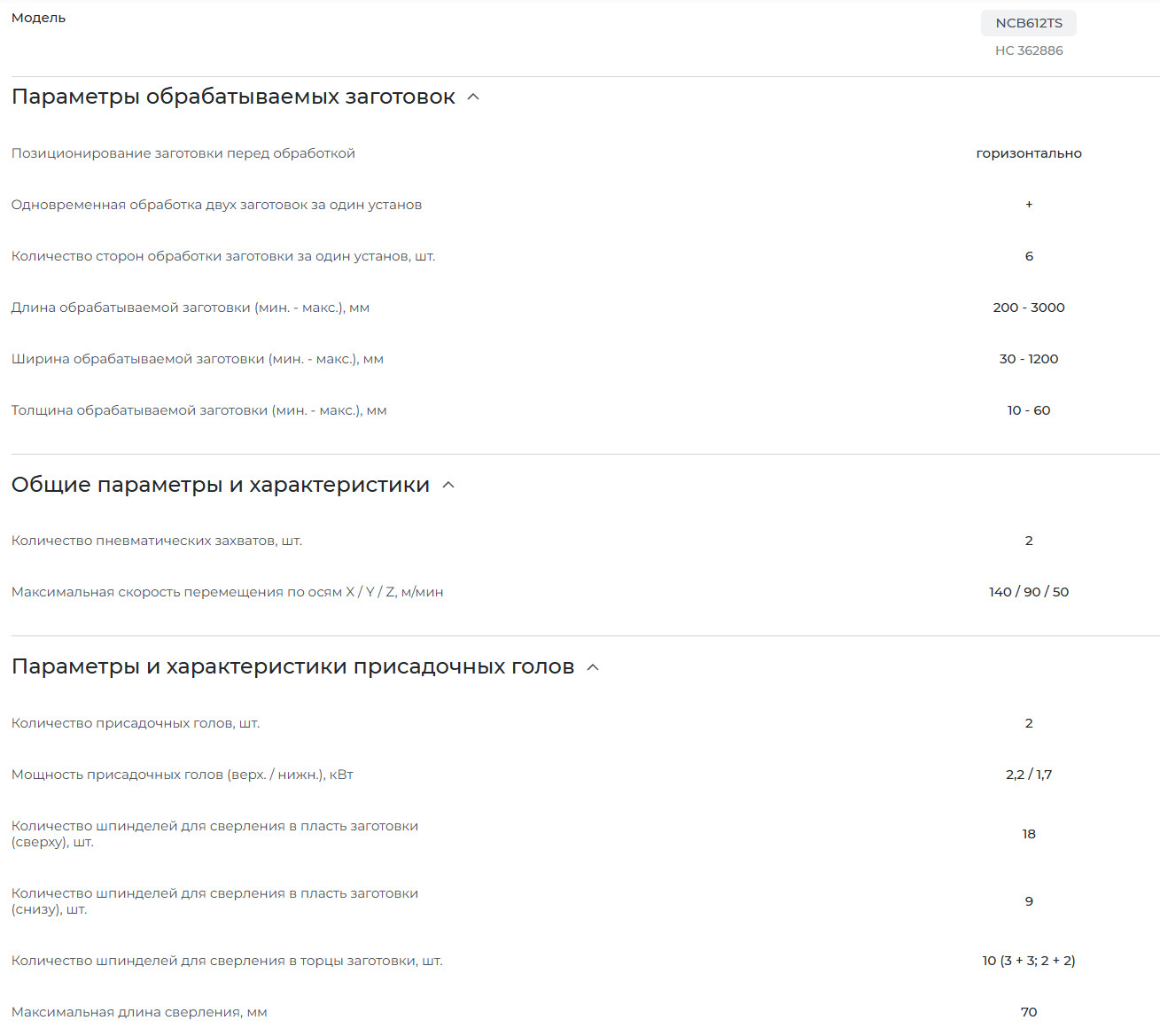

Цифры, которые имеют значение: разбор характеристик

Любой менеджер назовёт скорость подачи и мощность. Но давайте пройдёмся по цифрам NCB612TS с инженерной точки зрения.

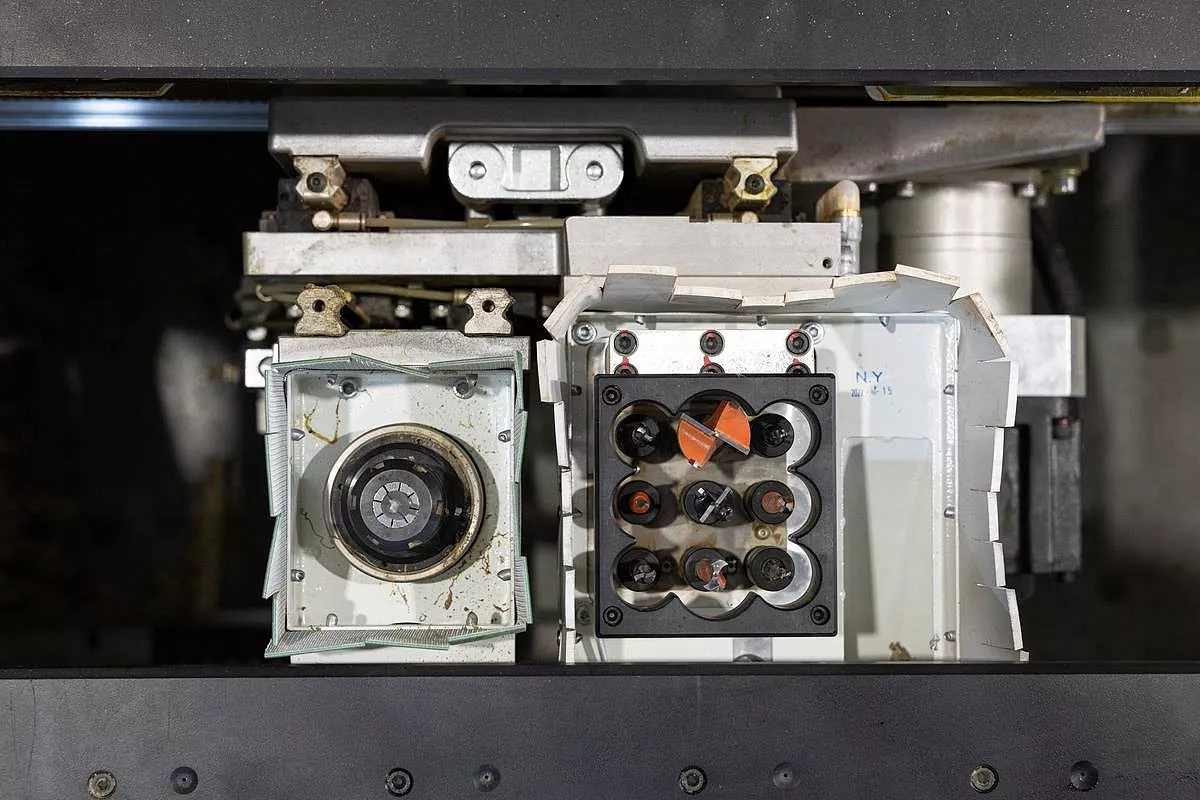

Присадочные головы: не просто количество

• Вертикальных свёрл: 18 штук в верхней группе и 9 — в нижней. Это избыточно для мелких деталей, но критически важно для фасадов и боковин шкафов. Вы можете засверлить целую линейку под полкодержатели без перемещения по оси X.

• Горизонтальных свёрл: 10 штук. Но хитрая конфигурация (3+3, 2+2) означает, что головы сгруппированы для разных форматов. Две группы по 3 сверла работают по торцам, две группы по 2 — для специального крепежа. Это ускоряет смену формата: не нужно перенастраивать пневматику.

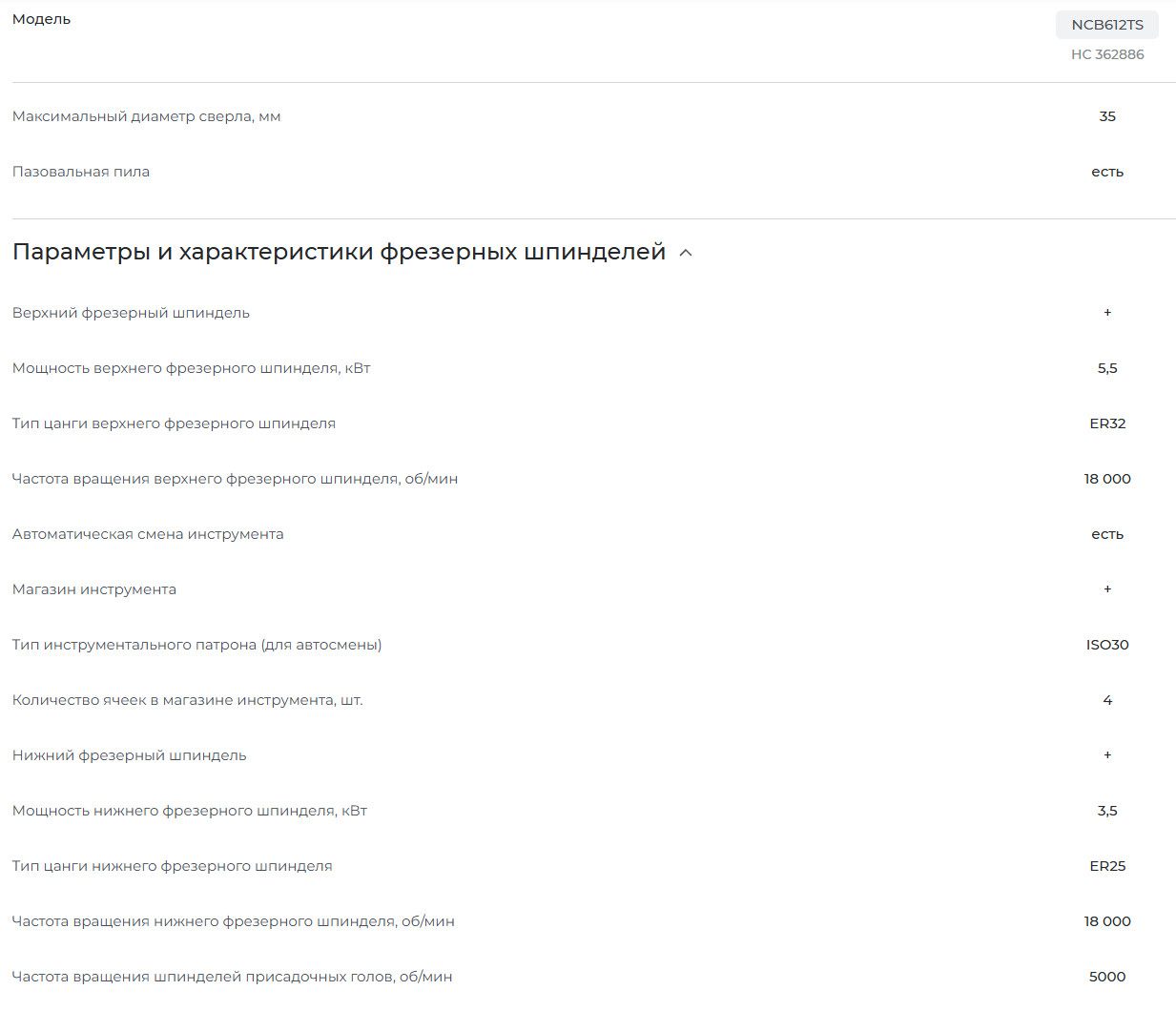

Фрезерный узел: разделение труда

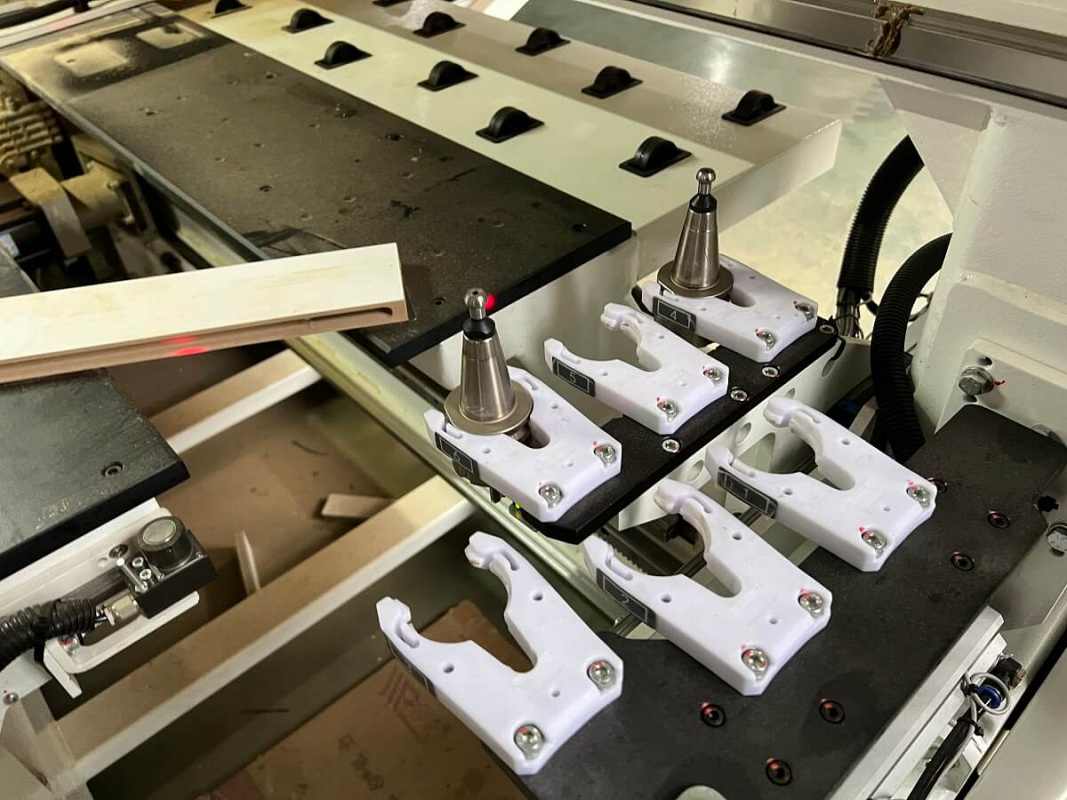

• Верхний шпиндель: 5,5 кВт / 18 000 об/мин. С автоматической сменой инструмента. Ставите конусный фрезер, выбираете паз под светодиодную ленту, меняете на дисковую пилу для прорезки — всё автоматически.

• Нижний шпиндель: 3,5 кВт / 18 000 об/мин. Без смены инструмента. Честно говоря, его задача — грубая обдирка или чистовая обработка нижней кромки. Этого достаточно для 90% задач.

Важный нюанс: верхняя мощность 5,5 кВт — это рабочая лошадка для МДФ и массива. При 18 000 об/мин вы получаете чистый рез без прижогов. А вот для алюминия мощности маловато, но станок явно не для металлообработки.

Динамика и габариты

• Максимальная ширина заготовки: 1200 мм. Это стандарт кухонной столешницы или фасада. Длина не ограничена? Технически — да, но для длинных деталей потребуется дополнительная поддержка.

• Скорость по осям: X — 140 м/мин, Y — 90 м/мин, Z — 50 м/мин. Это Formula 1 в мире деревообработки. Рабочий цикл присадки фасада занимает 5-7 секунд. Многие конкуренты на 30-40% медленнее.

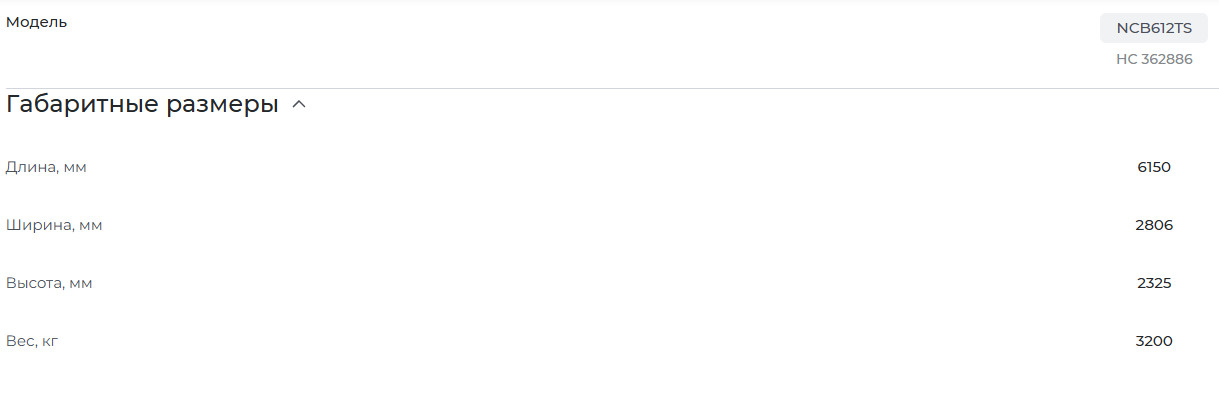

• Вес: 3200 кг. О чём говорит эта цифра? О литой станине и отсутствии вибраций. Лёгкие китайские станки весят до 1,5 тонн и «гуляют» на высоких подачах. Nanxing весит как три легковушки — жёсткость отменная.

«Фишки», которые не пишут в проспектах

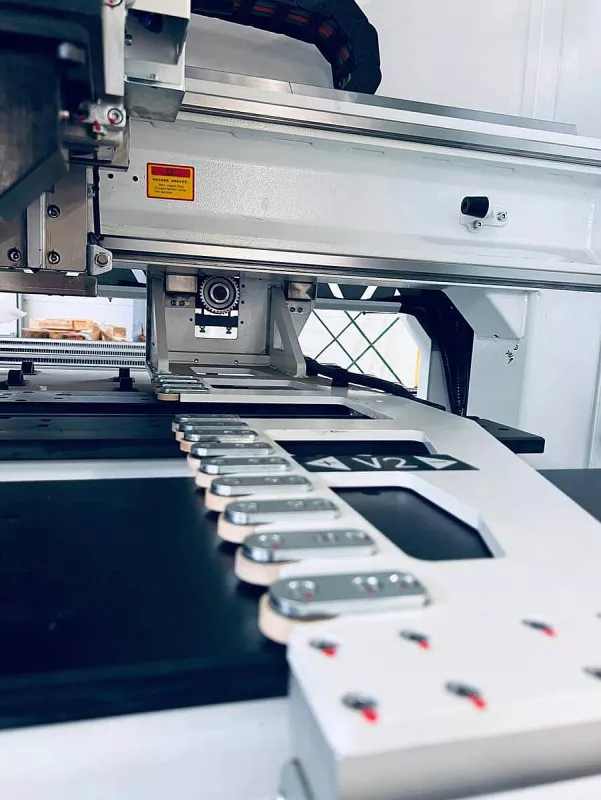

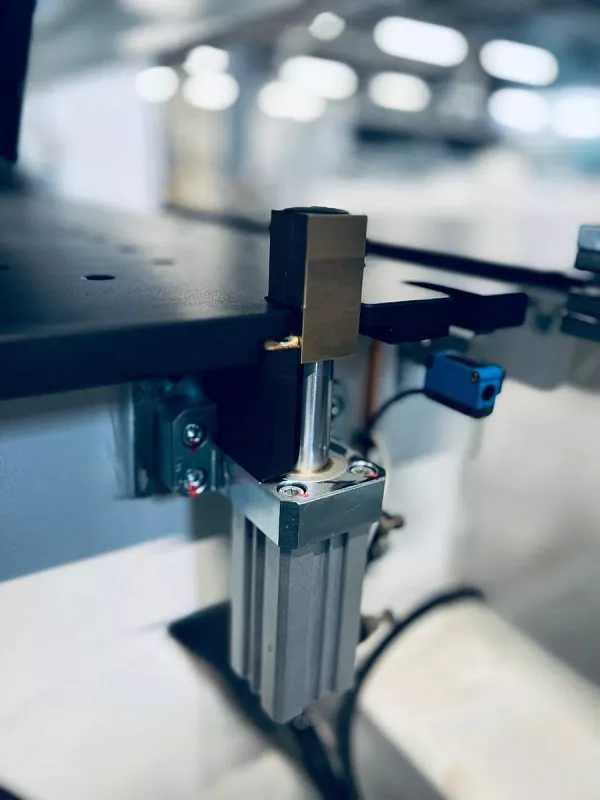

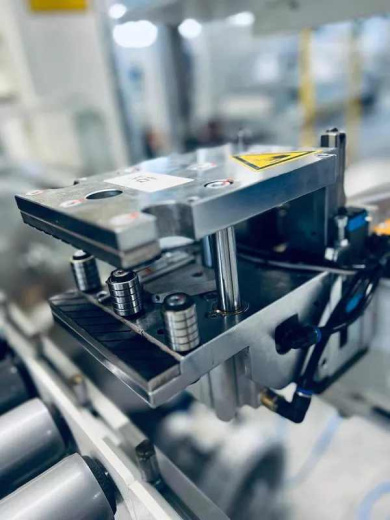

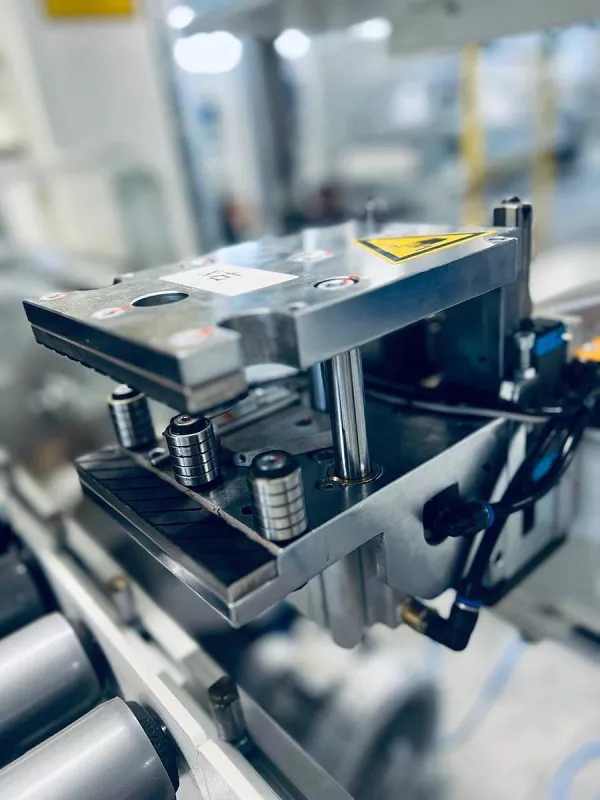

Автоматические зажимы с обдувом

В описании указано: «2 автоматических зажима с автоматическим обдувом в зоне захвата». Что это даёт на практике? Опилочная пыль — враг точного базирования. Перед тем как пневматическая прихватка сожмёт деталь, сопло сдувает опилки с плиты. Мелочь? Да. Но из таких мелочей складывается процент брака. На дешёвых станках зажимы плющат стружку прямо в плиту — деталь «плывёт» на 0,5-1 мм. Здесь этого нет.

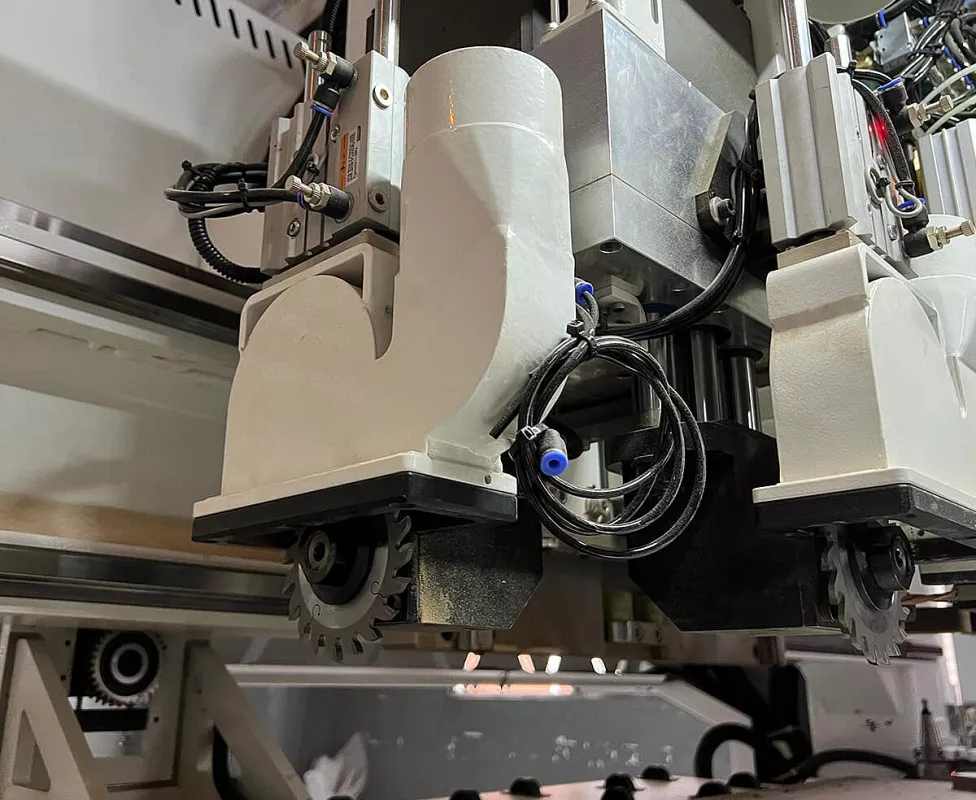

Пазовальный агрегат на верху

Обычно для пазов нужен отдельный фрезер или форматно-раскроечный станок. В NCB612TS пазовальная пила встроена в верхний узел. Это значит, что вы можете сделать точный паз под заднюю стенку ДВП или под направляющую скрытого монтажа прямо в процессе сверления, без смены инструмента и переналадки.

Нижний узел без ATC — это минус?

Давайте честно. У нижнего шпинделя нет автомата смены инструмента. Но нужен ли он там? Нижний узел работает по кромке или по нижней пласти. В 99% случаев вам нужен одна-две фрезы — концевая или галтельная. Менять их вручную при переналадке партии — 20 секунд. А вот если бы ATC стоял и наверху, и внизу, станок стоил бы как подержанный BMW. Инженеры Nanxing выбрали разумный компромисс.

Сравнение с конкурентами (взгляд технолога)

Вердикт по сравнению: Nanxing бьёт итальянцев по оснащению за 70% их цены. Немцы надёжнее, но их обслуживание в регионах — квест. NCB612TS — золотая середина.

Реальная производительность: цифры из цеха

Давайте посчитаем. Типовая деталь — фасад ящика (600х200 мм). Нужно: 4 отверстия под петли, 2 под ручку, 6 под минификсы с торца.

1. Загрузка + обдув + зажим: 3 секунды.

2. Позиционирование верхней головы: 0,5 сек.

3. Сверление верха (18 свёрл): за 1 проход — 1 секунда.

4. Смена инструмента на фрезу (ATC): 2 секунды.

5. Выборка гнезда под петлю: 1,5 секунды.

6. Обработка торцов горизонтальными 10 свёрлами: 1 секунда.

7. Нижний шпиндель (если нужно зенкование снизу): 1 секунда.

8. Отжим и выгрузка: 2 секунды.

Итого цикл: около 12 секунд на деталь. Это 300 фасадов в час. Вручную на трёх разных станках вы сделаете 60-80 штук. Разница в 4-5 раз.

Слабые места: о чём молчат продавцы

Как любой серьёзный станок, NCB612TS требует внимания к трём вещам:

1. Пневматика. Расход воздуха — около 350 л/мин (с учётом обдува и работы зажимов). Бытовая компрессорная установка на 100 литров «упадёт» на втором цикле. Нужен промышленный винтовой компрессор от 500 л/мин.

2. Программное обеспечение. Станок идёт с CAM-постпроцессором. Он «дружит» с ArtCAM и AlphaCAM, но с дешёвым китайским софтом могут быть конфликты. Закладывайте бюджет на лицензию или обучение технолога.

3. Горизонтальные свёрла 3+3, 2+2. Это удобно, но механика сложнее, чем одна линейка из 10 свёрл. Раз в полгода проверяйте зазоры в направляющих горизонтальных групп — из-за перекоса они клинят первыми.

Кому точно подходит Nanxing NCB612TS?

Подведём черту. Вам нужен этот станок, если:

• Вы производите корпусную и встроенную мебель (шкафы-купе, кухни, комоды). Обработка торцов под стяжки — ваша ежедневная рутина.

• В вашей номенклатуре есть детали шириной до 1200 мм (фасады, столешницы).

• Вы хотите сократить ФОТ — один оператор на NCB612TS заменяет четырёх рабочих на сверлилках и фрезере.

• У вас уже есть нормальная подача воздуха и 380 Вольт (потребляемая мощность около 15 кВт пиковая).

Не покупайте NCB612TS, если:
— Вы делаете только прямолинейный раскрой и кромкование (вам хватит форматно-раскроечного).
— Партии по 10-20 деталей раз в неделю (не окупится).
— Нет обученного технолога-программиста (станок ЧПУ не работает кнопкой «Пуск»).

Итог: Инвестиция в рост

Nanxing NCB612TS — это не станок «на вырост». Это инструмент для действующего бизнеса, который упёрся в потолок производительности ручного труда. 3200 кг стали, 140 м/мин разгона и 6 сторон обработки за один зажим дают то самое конкурентное преимущество, которое чувствует клиент: идеальная геометрия и цена, позволяющая демпинговать за счёт скорости.

Если позволяет бюджет и объёмы — берите не глядя. Если нет — присмотритесь к младшей модели NCB612 без нижнего шпинделя, но история про две головы на годы вперёд закрывает вопрос модернизации цеха.
