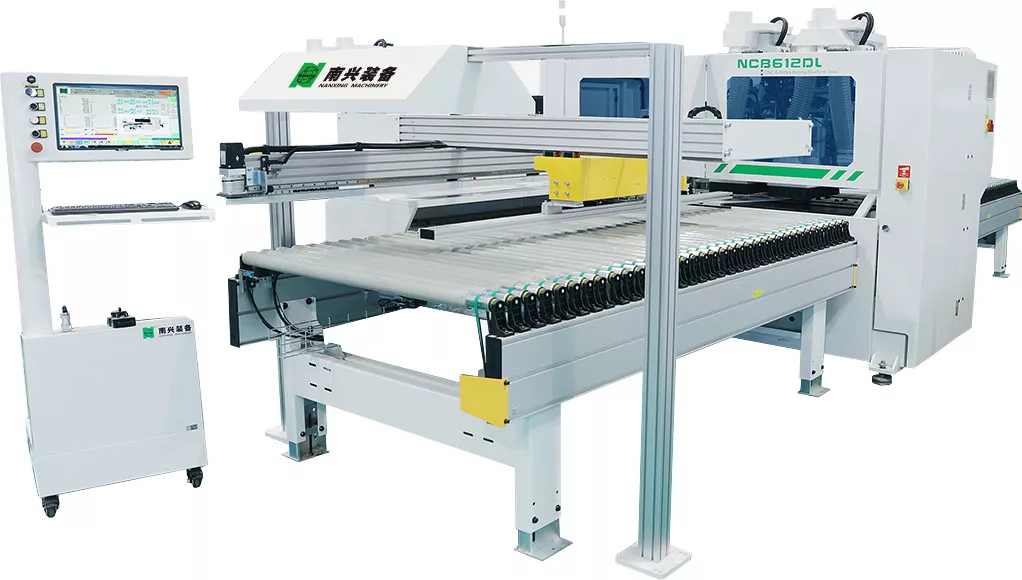

Сверлильно-присадочный центр с ЧПУ Nanxing NCB612DL

Nanxing NCB612DL: интеллектуальный сверлильно-присадочный центр для высокоточной мебельной индустрии

В современном мебельном производстве конкурентоспособность напрямую зависит от скорости обработки, гибкости переналадки и минимизации ошибок «человеческого фактора». Сверлильно-присадочный центр с ЧПУ Nanxing NCB612DL — это решение, объединяющее функции позиционера, присадчика и фрезерного узла. Данная модель спроектирована для заводов, внедряющих автоматические линии и требующих обработки щитовых деталей с шести сторон без перезакрепления.

Назначение и сфера применения

Оборудование предназначено для сверления, присадки отверстий под евровинты, шканты и конфирматы, а также для фрезерования пазов и криволинейных кромок. Станок успешно применяется при выпуске корпусной мебели, фасадов, ящичных деталей и элементов с фигурными контурами. Благодаря возможности встраивания в автоматические линии, Nanxing NCB612DL одинаково эффективен в серийном и крупносерийном производстве.

Ключевые технологические особенности

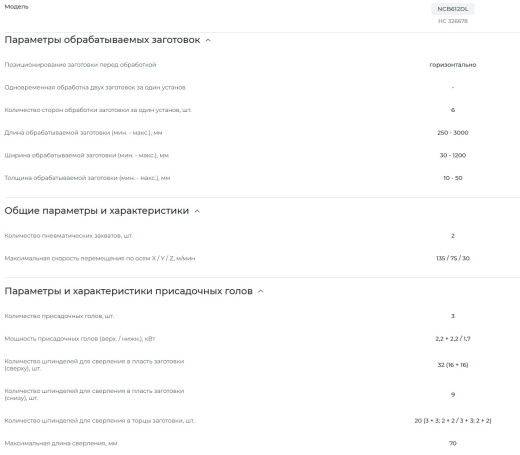

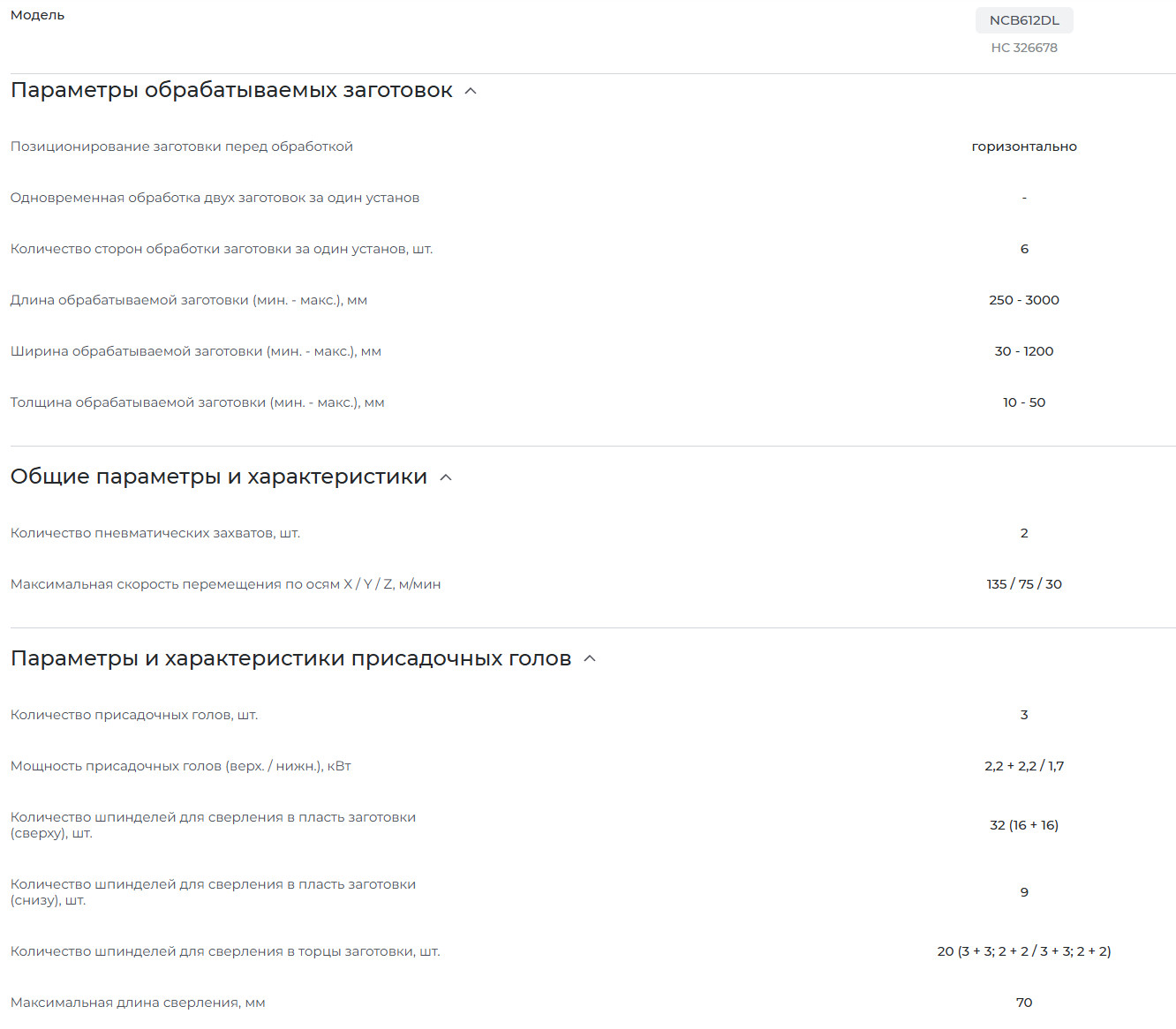

Центр обрабатывает заготовки шириной до 1200 мм. При этом конструкция станка реализует сразу три типа операций: сверление, присадку и фрезерование. Главное преимущество — выполнение всех переходов за один проход. Оператору не требуется переворачивать панель или переставлять ее в другую зону станка.

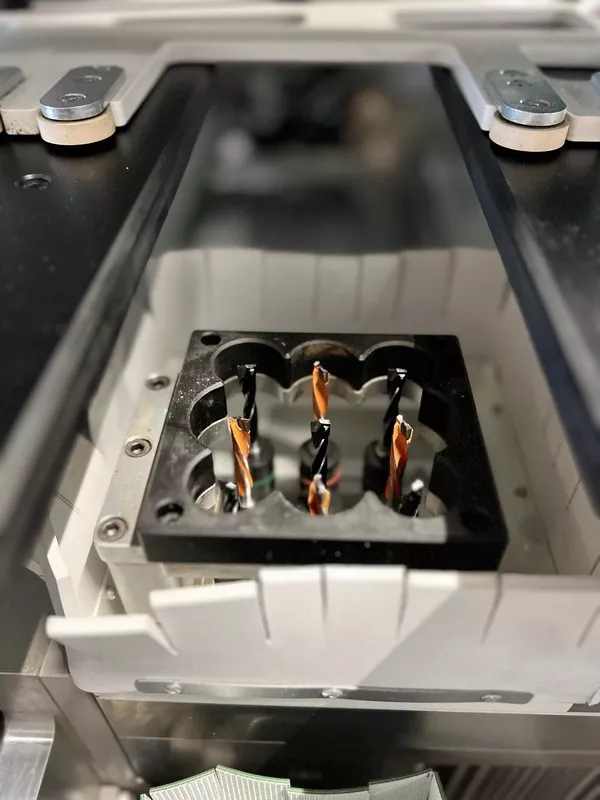

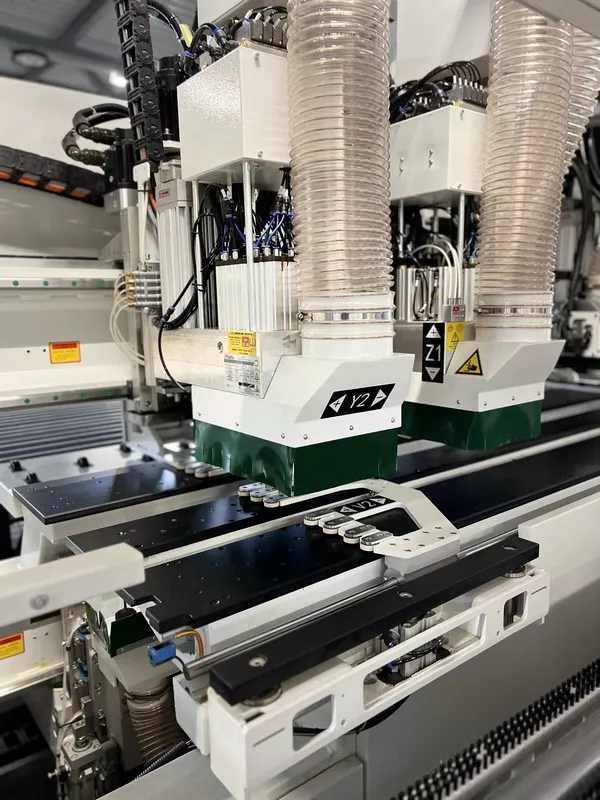

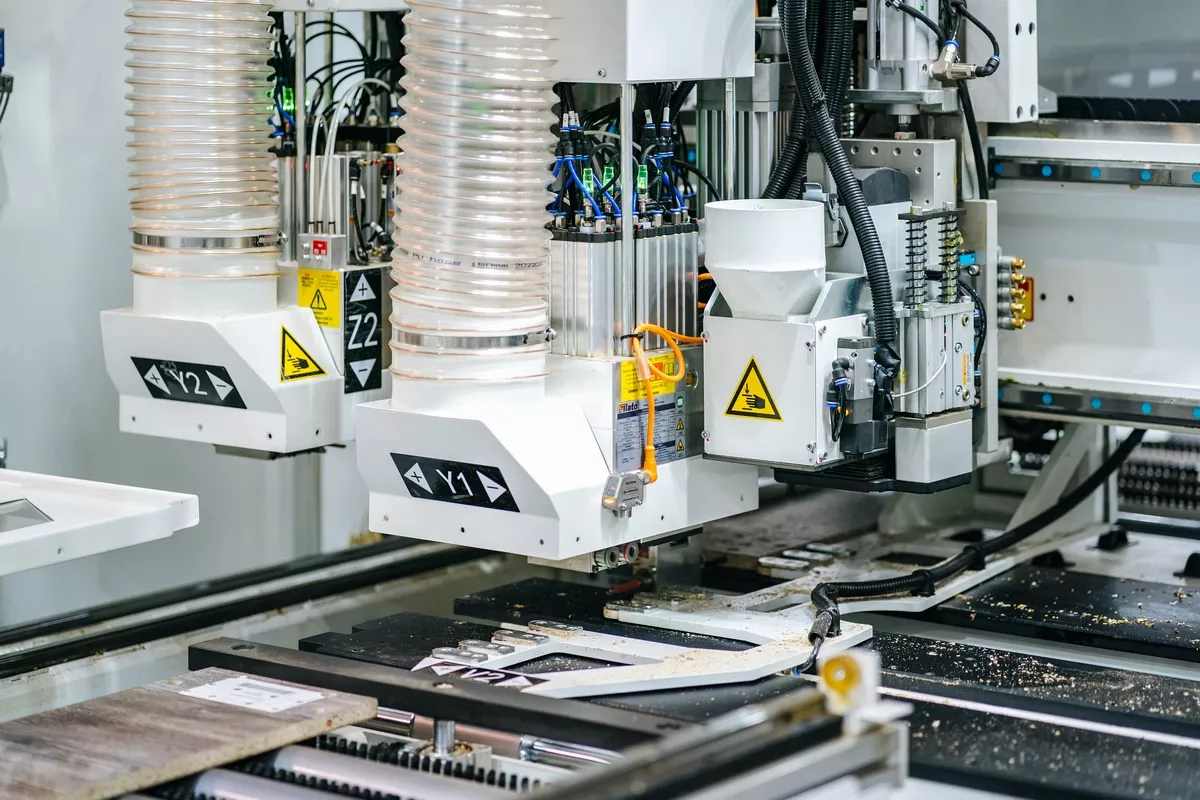

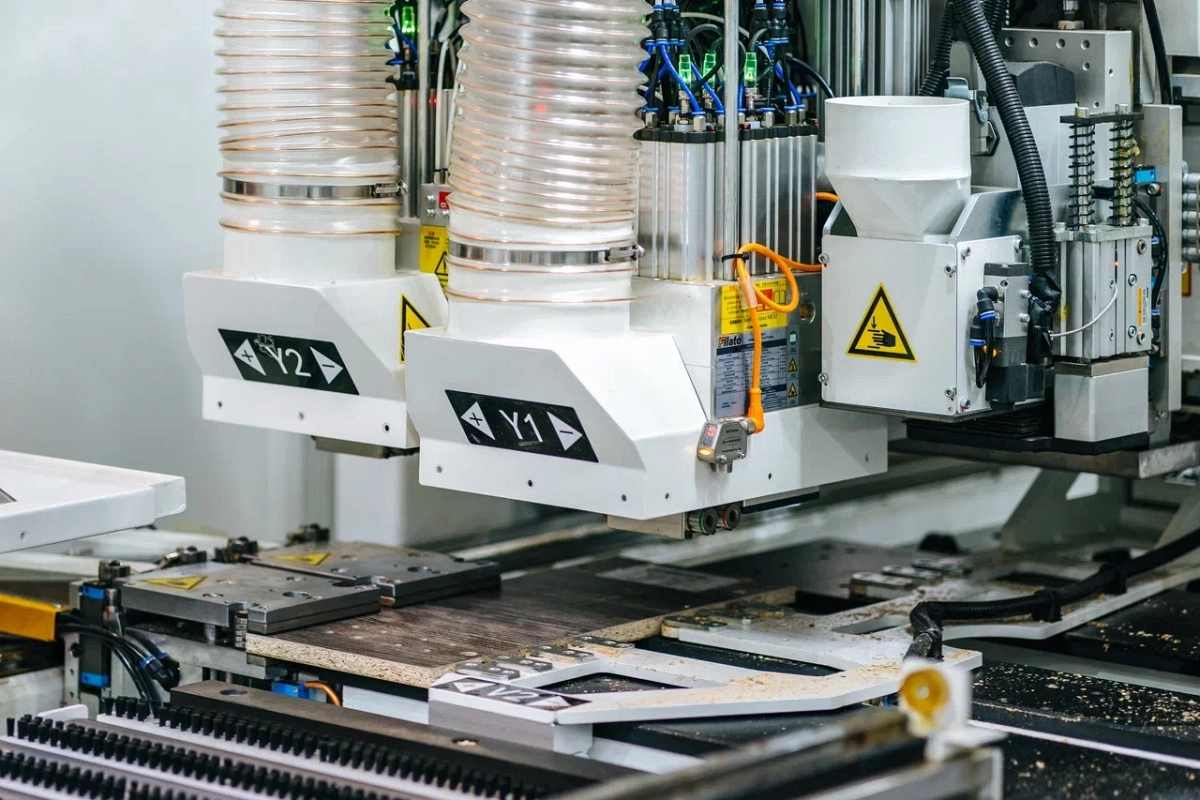

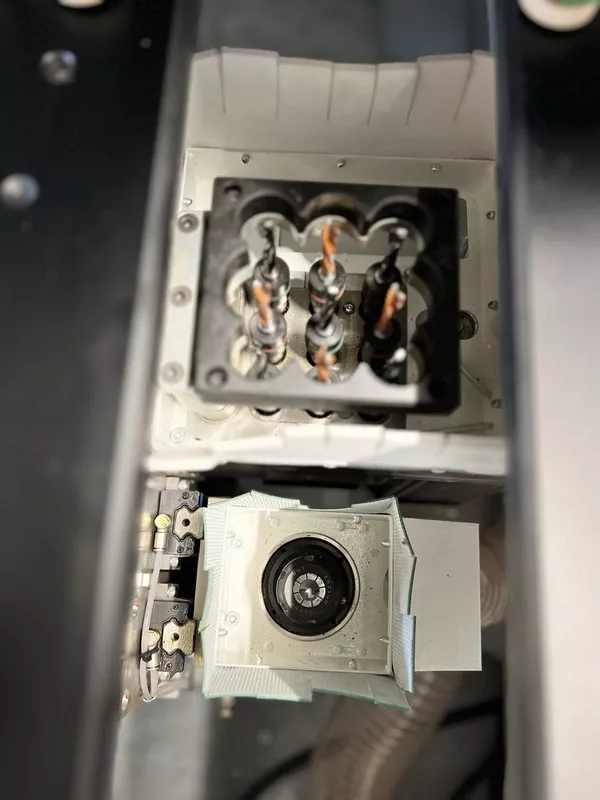

Узел присадки представлен тремя головками. Распределение шпинделей следующее: вертикальная группа насчитывает 20 позиций, горизонтальная — также 20. Дополнительно предусмотрена конфигурация «3+3» и «2+2» с двумя пилами. Плюс к этому имеется еще одна вертикальная группа на 9 сверл. Такое построение позволяет одновременно формировать сложные схемы отверстий на противоположных кромках и плоскостях детали.

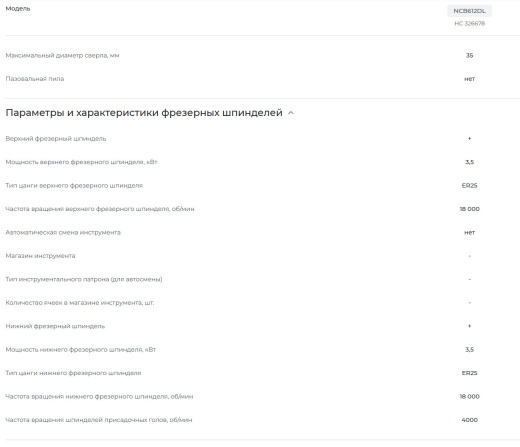

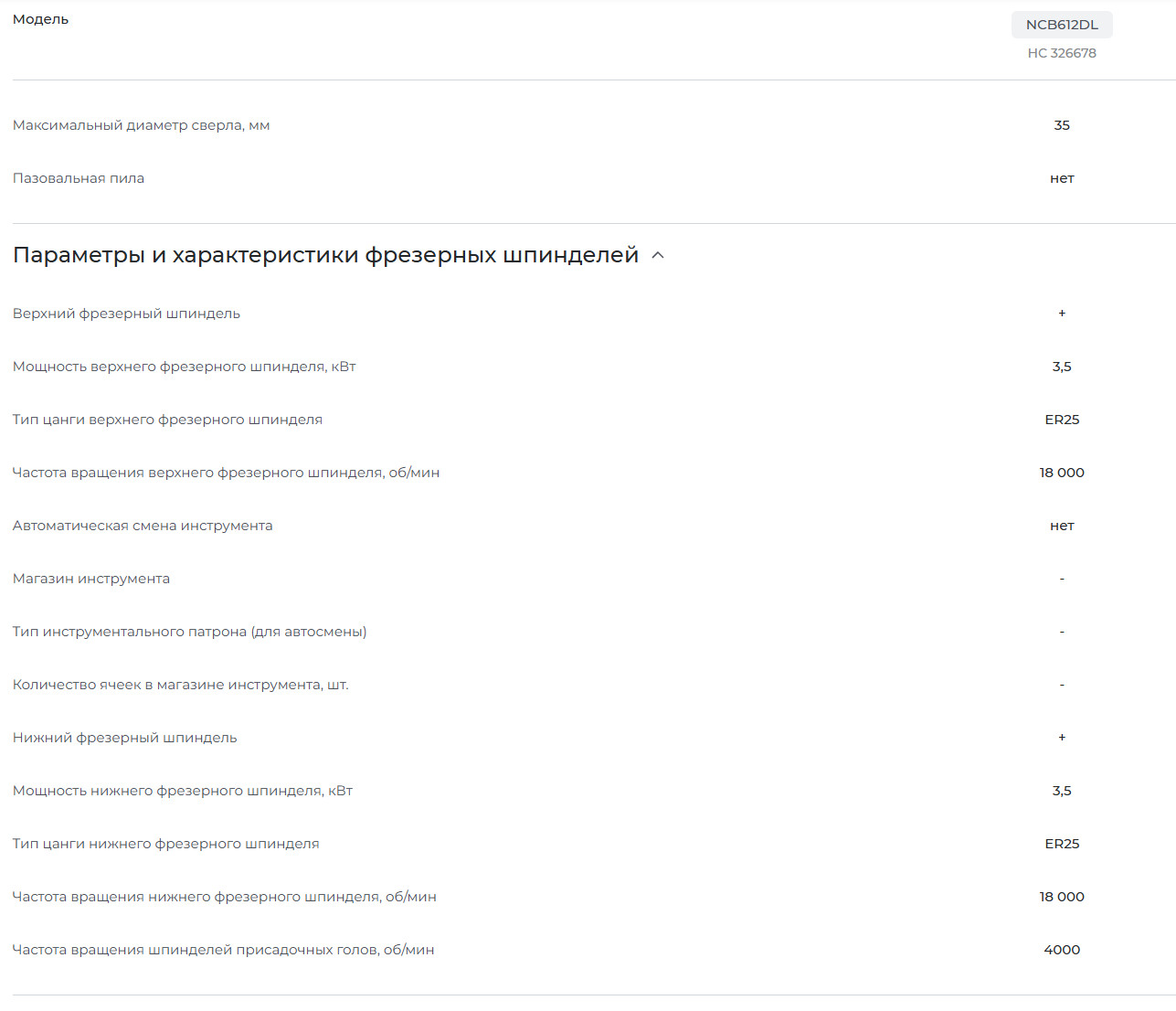

Фрезерный модуль включает верхний и нижний шпиндели. Мощность каждого — 3,5 кВт, а частота вращения достигает 18 000 об/мин. Этого достаточно для чистовой обработки ЛДСП, МДФ, фанеры и мягких пород древесины. Нижний шпиндель отвечает за пазование и выборку четвертей, верхний — за контурную обрезку и фрезерование фигурных кромок.

Динамика и системы перемещения

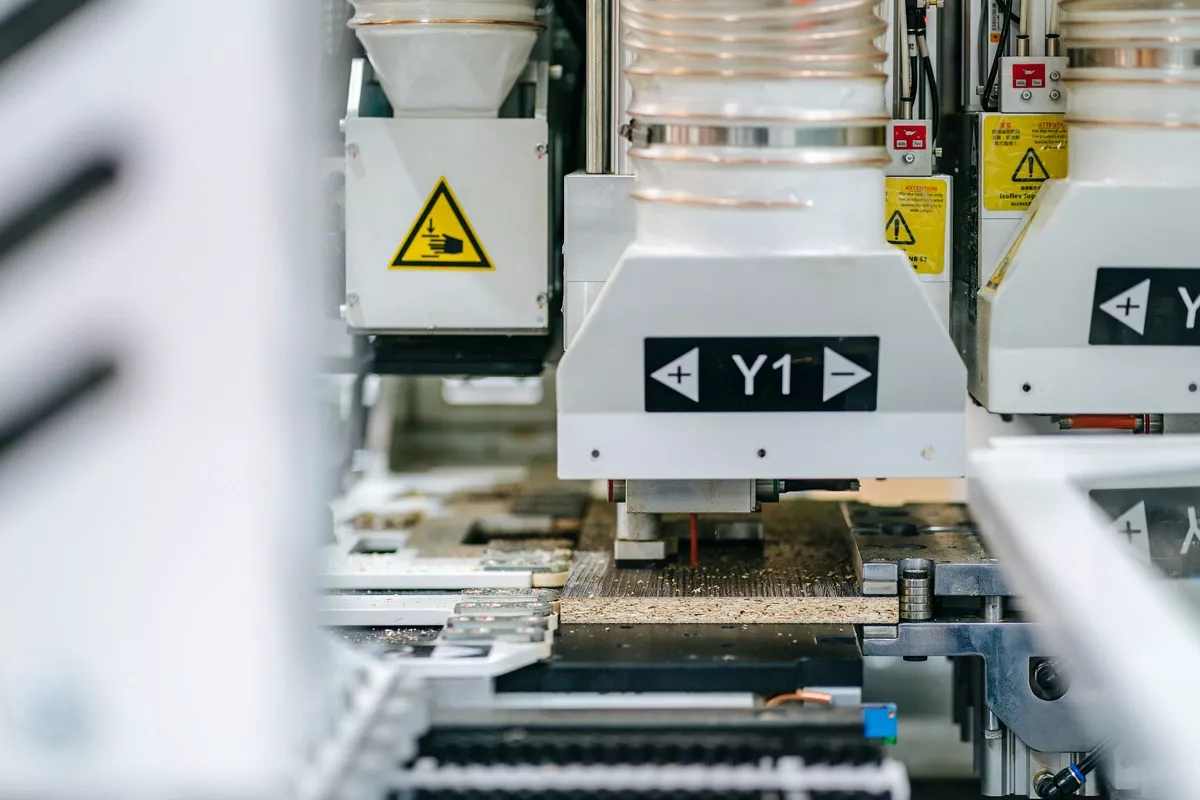

Скорость холостого хода и рабочих перемещений критически важна для производительности. По оси X (продольное движение подающего конвейера) станок развивает 135 м/мин. По оси Y (поперечное перемещение присадочных голов) — 75 м/мин. По оси Z (вертикальный ход шпинделей и сверлильных блоков) — 30 м/мин. Такие показатели сокращают вспомогательное время между циклами обработки и позволяют встраивать центр в ритмичную линию с роботизированной загрузкой.

Система автоматической подачи с техническим зрением

Одна из главных «фишек» Nanxing NCB612DL — автоматический конвейер подачи деталей, оснащенный интегрированными органами технического зрения. Камера считывает этикетки со штрихкодами непосредственно при входе заготовки в рабочую зону. Управляющая программа мгновенно распознает тип детали, координаты отверстий и траекторию фрезерования. Это полностью исключает ошибки оператора при ручном выборе программы и сокращает время наладки до нуля.

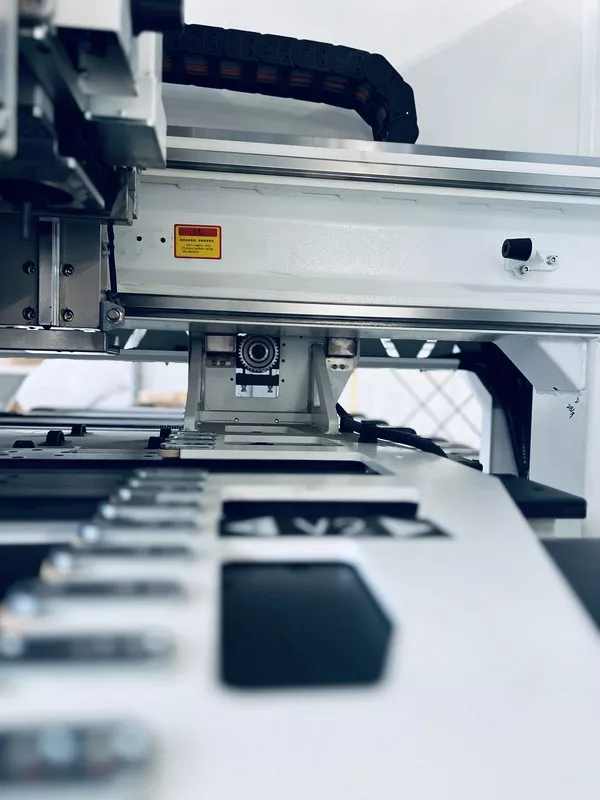

Прижимная балка нового поколения

В процессе обработки на высокой подаче заготовка не должна смещаться ни на миллиметр. За это отвечает автоматическая прижимная балка. В отличие от дешевых пневмоцилиндров с фиксированным усилием, здесь реализовано адаптивное прижатие. Балка четко фиксирует деталь в зоне захватов, компенсируя возможные прогибы тонких панелей. При этом исключаются вибрации, которые ухудшают чистоту сверления и фрезерования.

Обработка шести сторон за один проход

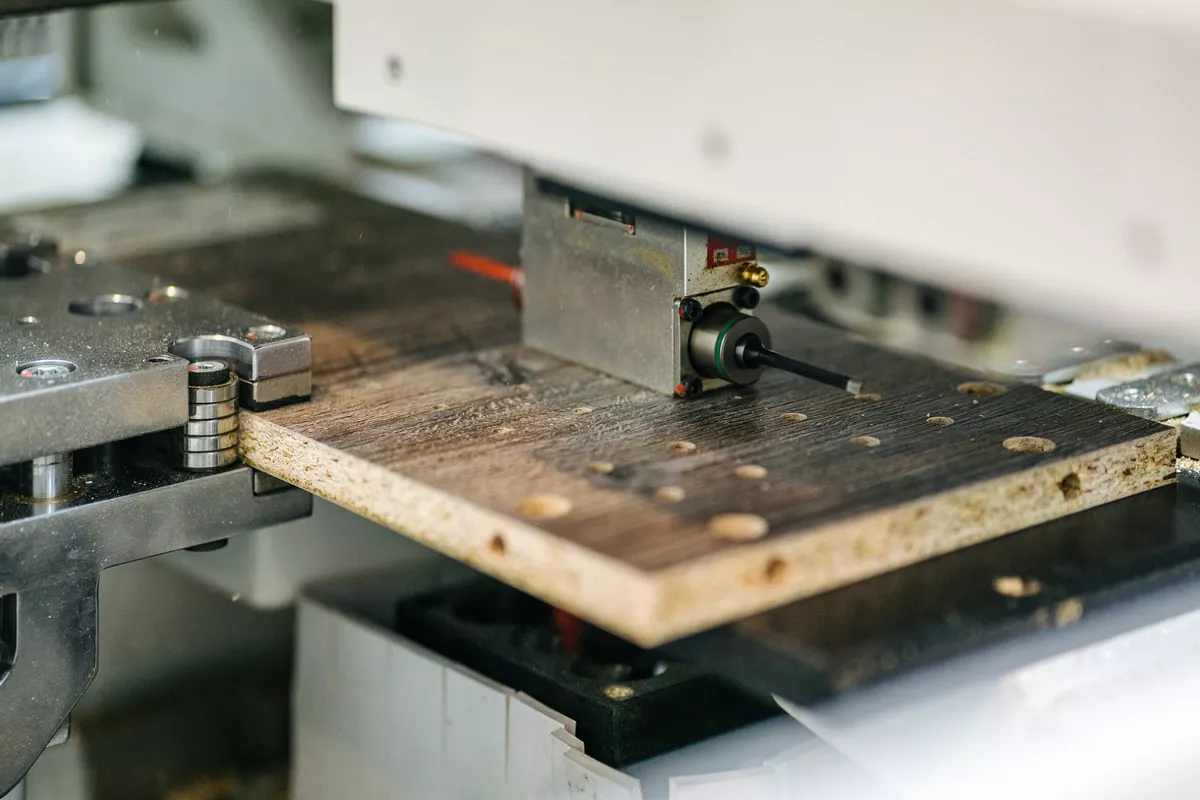

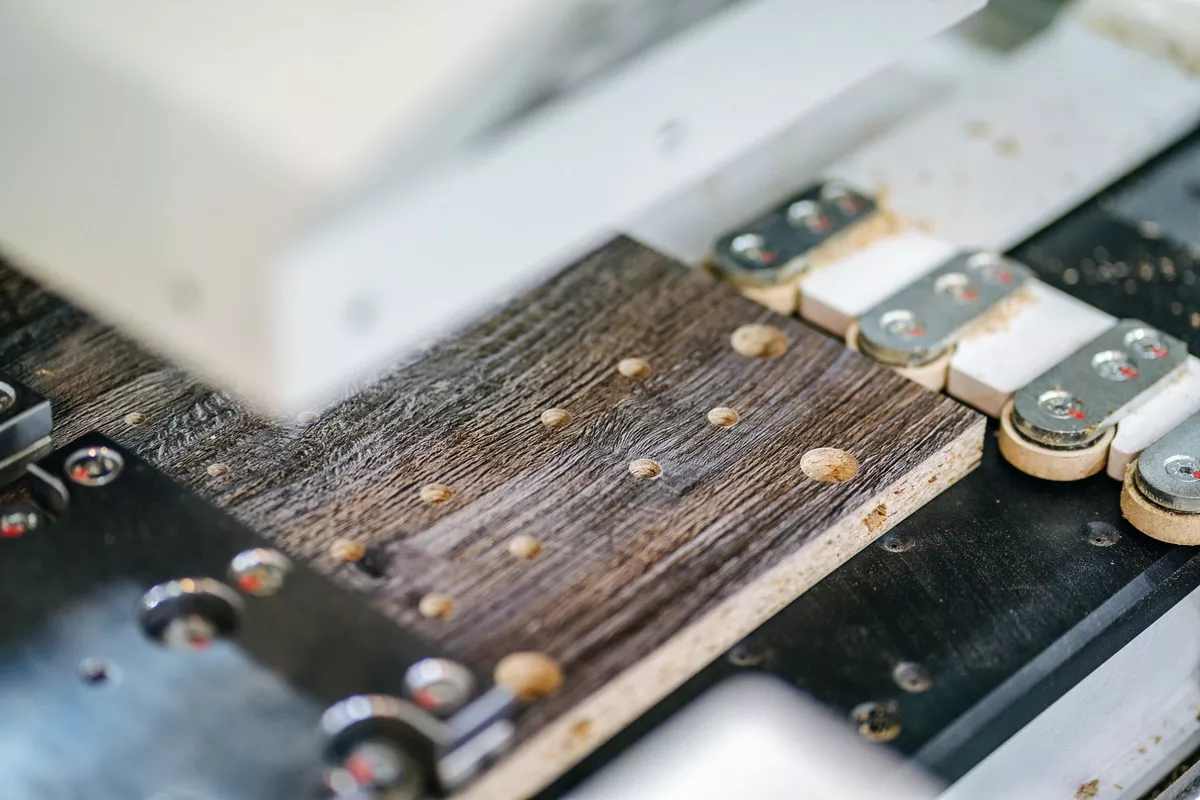

Традиционные сверлильно-присадочные станки требуют перезакрепления детали для обработки противоположных кромок или нижней плоскости. Nanxing NCB612DL построен по принципу сквозного прохода. Панель поступает на входной конвейер, последовательно проходит через вертикальные и горизонтальные сверлильные группы, получает пазы от нижнего шпинделя, а верхний шпиндель фрезерует наружный контур. В итоге на выходе получается готовая деталь с чистовой обработкой всех шести сторон. Отверстия под полкодержатели, шканты, конфирматы и стяжки формируются в автоматическом режиме без пауз на переналадку.

Точность перемещения по каждой оси

Производитель заявляет повышенную точность позиционирования. В реальных условиях эксплуатации повторяемость составляет ±0,05 мм на метр. Достигается это за счет:

• прецизионных шарико-винтовых передач с предварительным натягом;

• сервоприводов с обратной связью по энкодеру;

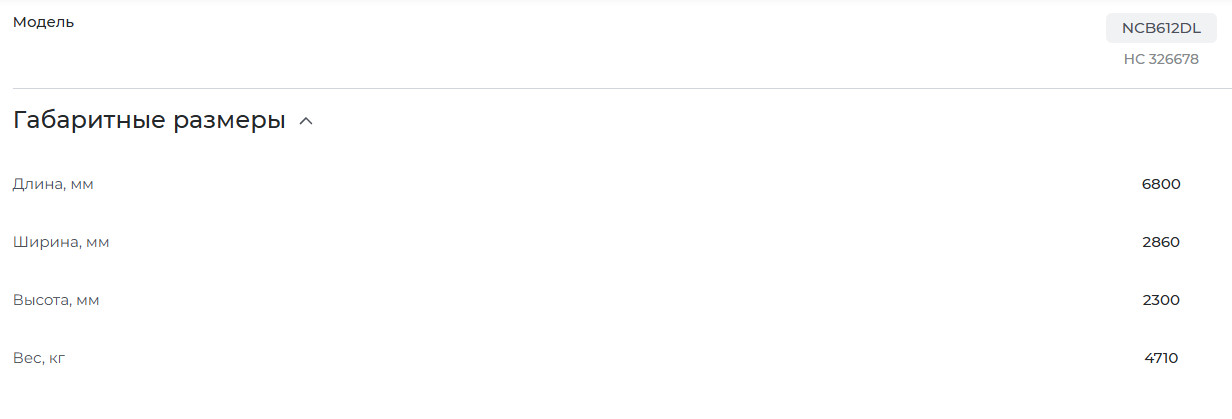

• жесткой станины массой 4710 кг, которая гасит вибрации и не деформируется при интенсивной работе.

Масса оборудования — не недостаток, а конструктивная необходимость. Чем тяжелее станина, тем выше устойчивость при фрезеровании на максимальной глубине и сверлении пакетов.

Возможность встраивания в автоматические линии

Современное мебельное производство стремится к формату «безлюдных» или «малолюдных» цехов. Nanxing NCB612DL спроектирован с учетом этой тенденции. Интерфейс ЧПУ поддерживает протоколы обмена данными с вышестоящими системами управления производством (MES, ERP). Станок можно интегрировать в линию сразу за раскройным центром или автоматическим складом заготовок. Выходной конвейер состыковывается с упаковочным оборудованием или роботизированным сортировщиком.

Логистика и эргономика

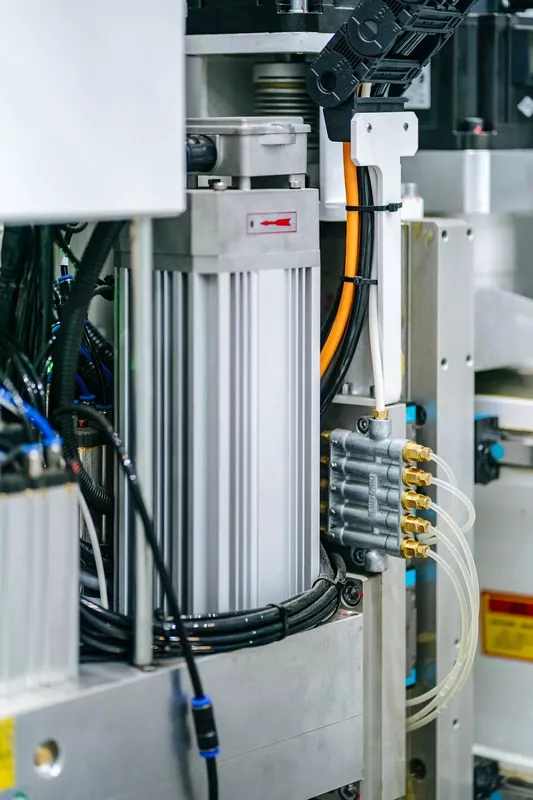

Загрузочная высота и габариты станка оптимизированы для работы с подъемными столами и рольгангами. Сервисные панели обеспечивают свободный доступ к сверлильным головкам и шпинделям для замены инструмента. Автоматическая система смазки направляющих увеличивает межсервисный интервал до 500 моточасов. При этом все кабельные трассы и шланги пневмосистемы убраны в защитные короба — это исключает случайные повреждения при наладке.

Экономическая эффективность

Прямая экономия при внедрении Nanxing NCB612DL складывается из нескольких факторов:

1. Сокращение времени цикла. Обработка шести сторон без переворота экономит от 15 до 30 секунд на каждой детали.

2. Снижение брака. Система технического зрения со штрихкодами гарантирует, что программа обработки всегда соответствует текущей детали. Ошибки оператора практически сведены к нулю.

3. Уменьшение штата. Один станок заменяет трех-четырех операторов на ручных присадках и фрезерах.

4. Экономия инструмента. Автоматическая подача СОЖ в зону сверления и фрезерования увеличивает стойкость сверл и фрез на 25–30%.

Сравнение с аналогами

На рынке представлены сверлильно-присадочные центры других брендов (Homag, SCM, Biesse), но их стоимость часто на 40–60% выше при сопоставимой производительности. Nanxing предлагает оптимальное соотношение «цена — функциональность». Конфигурация из трех присадочных голов с 20+20 шпинделями плюс отдельная вертикальная группа на 9 единиц — это избыточно для мелких мастерских, но идеально для средне- и крупносерийного производства, где важна каждая секунда цикла.

Технические требования к инфраструктуре

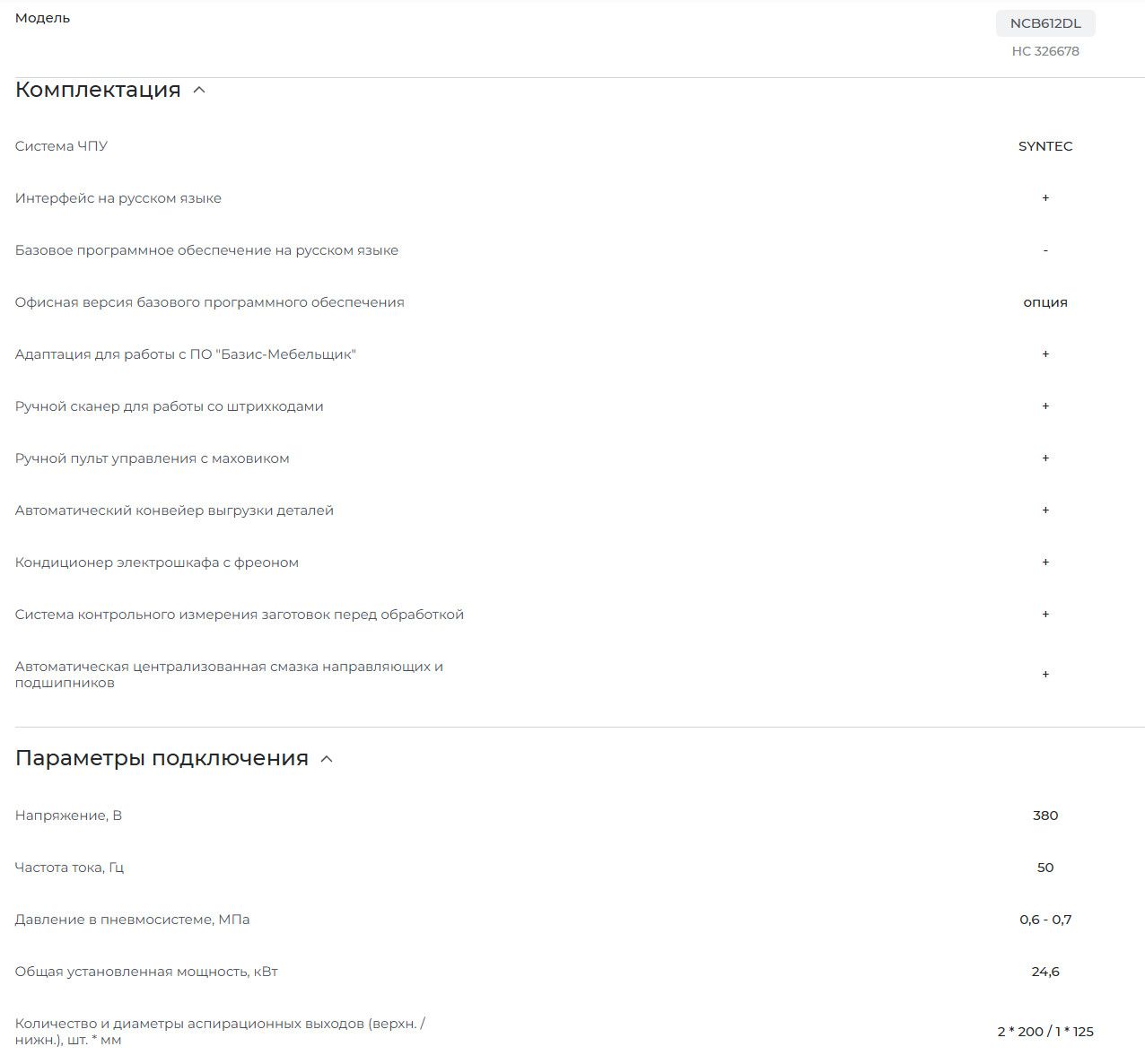

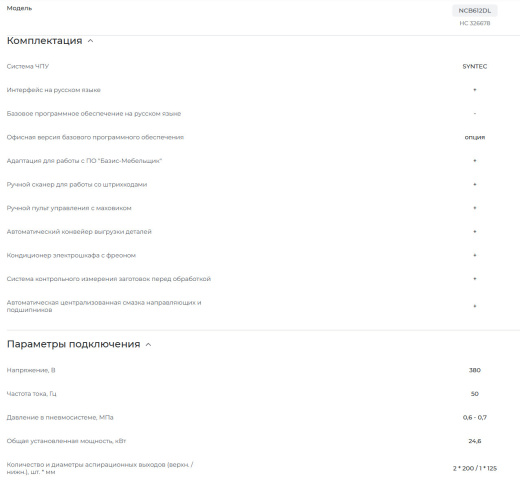

Для установки станка массой 4710 кг потребуется ровный бетонный пол толщиной не менее 200 мм. Потребляемая мощность — около 15 кВт (уточняется по паспорту). Требуется сжатый воздух с давлением 6–8 бар и расходом 200 л/мин. Рекомендуемая температура в цехе — от +10 до +35 °C при влажности не более 80%.

Монтаж и пусконаладка

Поставка осуществляется в собранном виде или в крупных узлах (в зависимости от логистики). Специалисты сервисного центра производят выверку геометрии, настройку синхронности движения осей и калибровку системы технического зрения. Обучение персонала занимает 2–3 дня: интерфейс ЧПУ достаточно дружелюбен, а считывание штрихкодов автоматизирует запуск программ.

Регламентное обслуживание

Основные операции:

• ежедневная очистка конвейеров и призм направляющих от стружки;

• еженедельная проверка уровня масла в редукторах и смазочных станциях;

• ежемесячный контроль затяжки винтовых соединений прижимной балки;

• раз в 500 часов — замена фильтра пневмосистемы и смазка подшипников шпинделей.

Все расходные материалы (сверла, фрезы, ремни) унифицированы с популярными европейскими стандартами, что упрощает снабжение.

Реальные кейсы эксплуатации

На фабриках корпусной мебели в России и странах СНГ Nanxing NCB612DL показывает производительность до 2500–3000 деталей в смену (при средней сложности). Отмечается высокая надежность системы считывания штрихкодов: даже при повреждении этикетки на 30% распознавание сохраняется. Встроенная память контроллера хранит до 10 000 управляющих программ — это покрывает номенклатуру среднего мебельного цеха.

Заключение

Сверлильно-присадочный центр Nanxing NCB612DL — это законченное технологическое решение для автоматизированного мебельного производства. Он предлагает максимальную на сегодняшний день степень интеграции: подача, идентификация, обработка шести сторон, фрезерование и выгрузка. Масса 4710 кг гарантирует виброустойчивость, три присадочные головы с комбинированной компоновкой (20 вертикальных, 20 горизонтальных плюс 9 вертикальных) обеспечивают любые схемы отверстий, а скорость перемещения до 135 м/мин не создает узких мест в линии.

Инвестиции в Nanxing NCB612DL окупаются за 12–18 месяцев при двухсменной работе за счет снижения трудозатрат, уменьшения брака и роста скорости выпуска готовых деталей.
