Сверлильно-присадочный станок Nanxing NDB201C: конструкция, параметры, применение

Сверлильно-присадочные станки занимают важное место в деревообрабатывающих производствах, специализирующихся на выпуске корпусной мебели и столярных изделий. Среди моделей профессиональной серии выделяется многотраверсный станок Nanxing NDB201C, предназначенный для высокоточной присадки отверстий под конфирматы, стяжки, шканты и направляющие. Данная статья содержит детальный технический обзор станка, анализ его узлов и возможностей.

Назначение и область применения

Станок Nanxing NDB201C относится к классу многотраверсных сверлильно-присадочных агрегатов с вертикальным и горизонтальным сверлением. Основное назначение — одновременное формирование нескольких рядов отверстий в плоских мебельных щитах и заготовках за один проход. Оборудование используется на предприятиях малого и среднего масштаба, в цехах по производству:

• кухонных гарнитуров;

• шкафов-купе и корпусной мебели;

• офисной мебели (столы, тумбы);

• фасадов и царговых деталей;

• изделий из ДСП, МДФ, фанеры и массива.

Благодаря возможности поворота вертикальной сверлильной траверсы на 0–90°, станок позволяет выполнять угловую присадку без использования дополнительных приспособлений. Это расширяет номенклатуру обрабатываемых деталей и сокращает время переналадки.

Основные технические характеристики

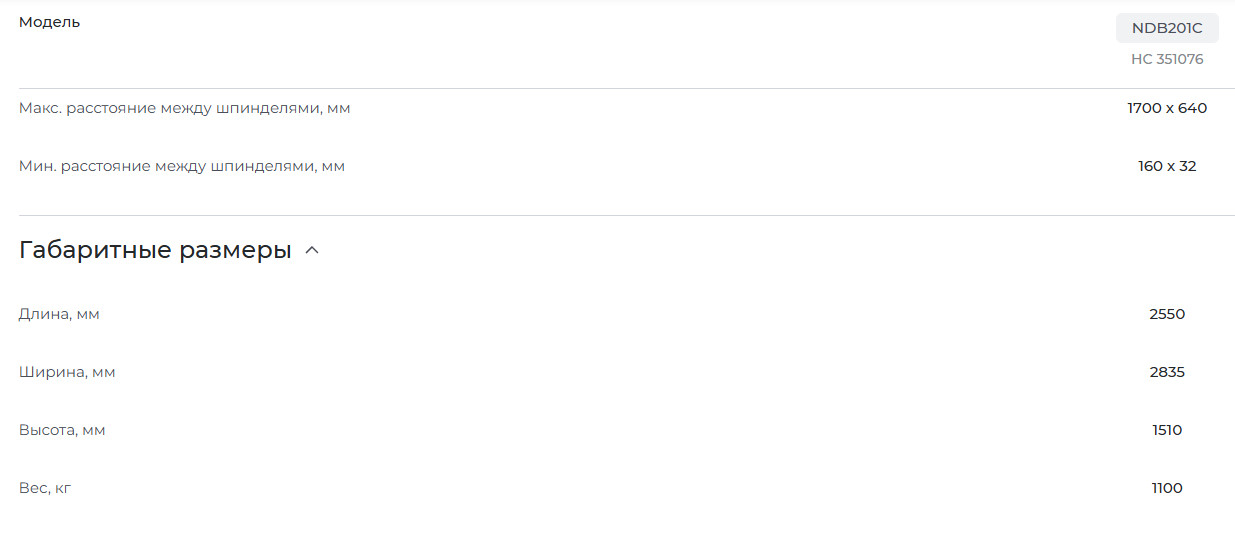

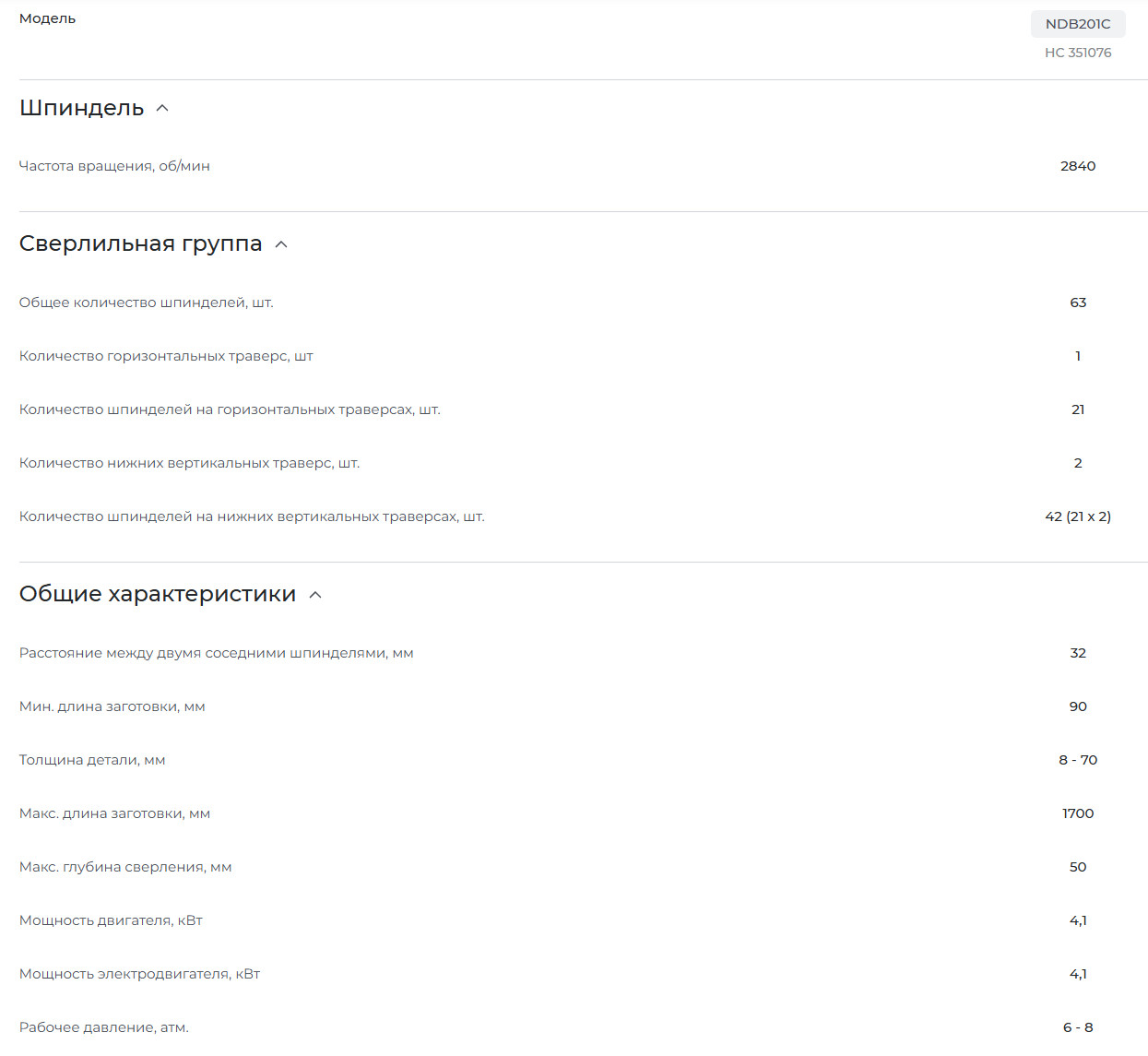

Для оценки производительности и совместимости с производственными задачами приведем ключевые параметры станка Nanxing NDB201C в табличной форме (в текстовом виде):

• Максимальная длина заготовки: 1700 мм.

• Минимальная длина заготовки: 90 мм.

• Максимальная ширина заготовки: 640 мм (при длине до 200 мм).

• Толщина заготовки: 8–70 мм.

• Максимальная глубина сверления: 50 мм.

• Общее количество шпинделей: 63.

• Распределение шпинделей:

  • 2 нижние вертикальные траверсы — по 21 шпинделю (42 шт.);

  • 1 горизонтальная траверса — 21 шпиндель.

• Шаг между шпинделями: 32 мм.

• Количество горизонтальных шпинделей: 21 (независимое управление).

• Частота вращения шпинделей: 2840 об/мин (синхронная).

• Расстояние между вертикальными траверсами: регулируемое.

• Угол наклона вертикальной траверсы: 0–90° (правая или левая).

• Направляющие: призматические (для вертикальных траверс).

• Фиксация заготовки: пневматические стопоры и 5 подвижных упоров.

• Система управления: Delta PLC с ЖК-дисплеем.

• Суммарная потребляемая мощность: 4,1 кВт.

• Габариты (Д×Ш×В): 2550×2835×1510 мм.

• Масса: 1100 кг.

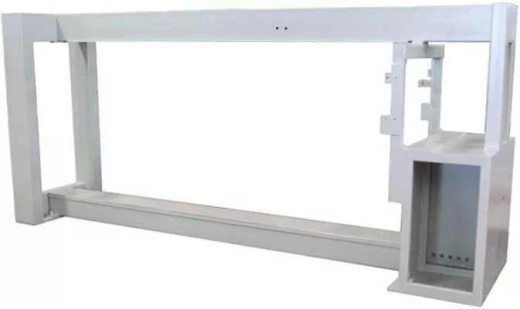

Конструктивные особенности

Сверлильные траверсы

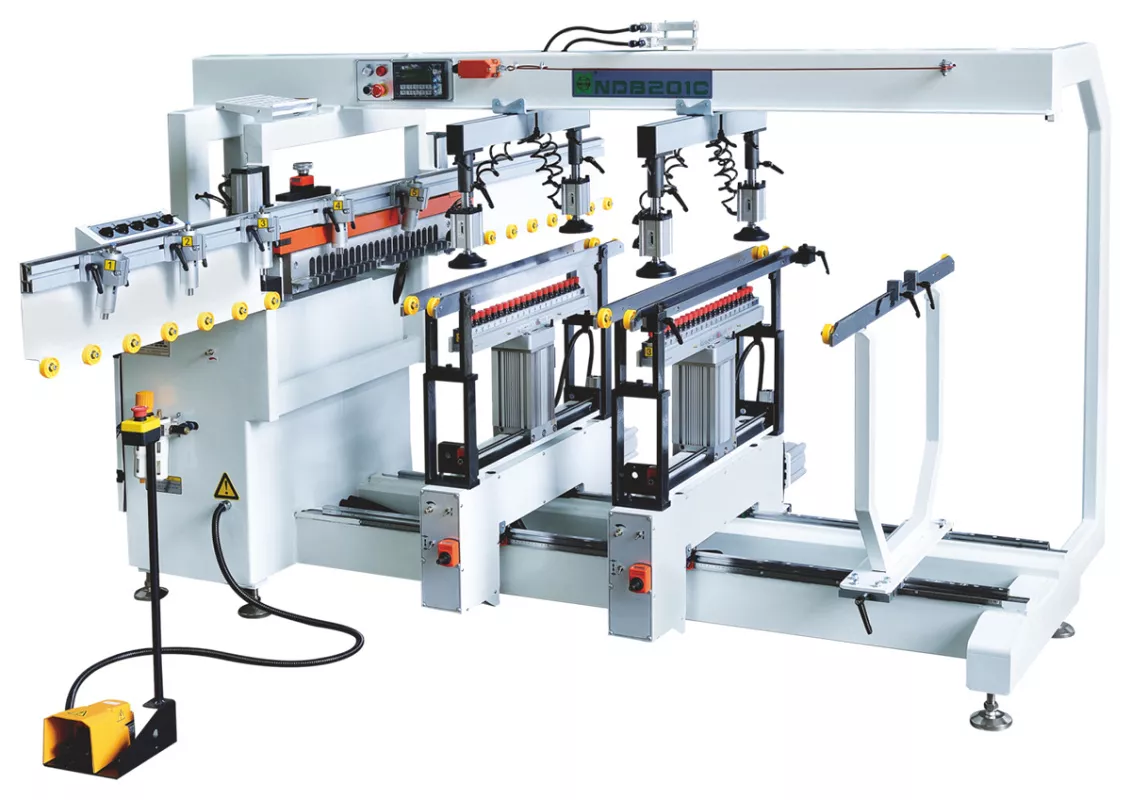

Главное отличие Nanxing NDB201C от более простых однотраверсных моделей — наличие двух независимых нижних вертикальных траверс. Каждая из них несет по 21 шпинделю с шагом 32 мм. Такая конфигурация позволяет сверлить два параллельных ряда отверстий с настраиваемым межосевым расстоянием. При необходимости одну траверсу можно отключить пневматически.

Горизонтальная траверса (21 шпиндель) расположена на задней станине и предназначена для сверления торцов заготовок. Её шпиндели также имеют шаг 32 мм, что обеспечивает совместимость с позиционированием по стандарту мебельной фурнитуры. Частота вращения всех шпинделей одинакова — 2840 об/мин, что гарантирует чистое отверстие без сколов на ламинированных и окромленных поверхностях.

Поворотный механизм вертикальной траверсы

Правая нижняя вертикальная траверса может поворачиваться в диапазоне от 0° до 90° в сторону горизонтальной плоскости. Это позволяет выполнять присадку отверстий под углом, например, для наклонных стяжек, угловых соединений или специальной фурнитуры. Фиксация угла осуществляется механическим стопором. Левая траверса остается неподвижной, но может отключаться при необходимости.

Направляющие и позиционирование

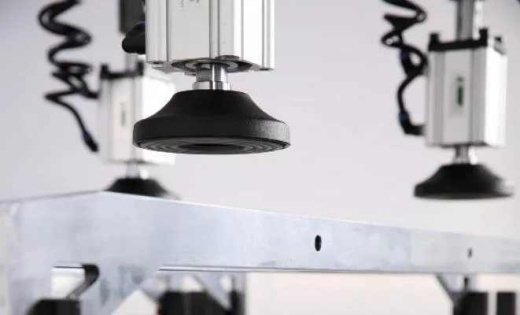

Для перемещения вертикальных траверс используются призматические направляющие с малой площадью контакта и высокой жесткостью. Это снижает трение, исключает заклинивание и обеспечивает точность позиционирования до 0,1 мм. Пневматический стопор фиксирует траверсы в рабочем положении. Пять подвижных упоров служат для базирования заготовки по длине и ширине, что исключает её смещение во время сверления.

Система подачи и управления

Станок оснащен автоматической системой подачи заготовок с пневматическим прижимом. Оператор устанавливает деталь на упоры, после чего включается цикл: заготовка фиксируется, траверсы совершают рабочий ход, шпиндели сверлят, и деталь освобождается. Управление осуществляется через контроллер Delta PLC с жидкокристаллическим дисплеем. На пульте можно:

• включать или отключать каждую траверсу индивидуально;

• задавать последовательность ходов (сначала горизонтальное сверление, потом вертикальное или наоборот);

• регулировать выдержку времени прижима;

• выбирать режимы работы для стандартных схем присадки.

Отсутствие ЧПУ в привычном понимании делает станок менее гибким для произвольных схем сверления, но повышает надежность и снижает стоимость для серийного производства с повторяющимися операциями.

Параметры обработки

Диапазон размеров заготовок

Наименьшая длина детали для обработки на NDB201C составляет 90 мм. Это позволяет сверлить узкие царги и боковины небольших ящиков. Максимальная длина — 1700 мм, что перекрывает размеры большинства корпусных деталей (например, боковины шкафа). Ширина обрабатываемого щита зависит от длины: при длине до 200 мм максимальная ширина 640 мм, при большей длине — ограничена конструкцией. Толщина варьируется от 8 мм (тонкие фасады) до 70 мм (столешницы и сиденья).

Глубина и диаметр сверления

Максимальная глубина сверления составляет 50 мм. Этого достаточно для установки конфирматов, минификсов, эксцентриковых стяжек и шкантов диаметром 8 или 10 мм. Диаметры сверл не регламентируются паспортом (используются стандартные сверла с хвостовиком 10 мм или 10×13 мм, в зависимости от цанги). Рекомендуемый диапазон — от 3 до 15 мм. При сверлении глухих отверстий ограничителем глубины служит ход траверсы.

Шаг и количество отверстий

Шаг между соседними шпинделями на любой траверсе равен 32 мм. Это стандарт мебельной промышленности (так называемый «еврошаг»). Максимальное расстояние между крайними шпинделями в вертикальной группе — 1700 мм (при разведении траверс в крайние положения). Минимальное — 160 мм по горизонтали и 32 мм по вертикали (между двумя соседними шпинделями одной траверсы).

Настройка и эксплуатация

Подготовка к работе

Перед запуском оператор устанавливает необходимые сверла в шпиндели, выставляя требуемый диаметр. Затем настраивается положение вертикальных траверс вручную (по линейкам) или с помощью предустановленных упоров. Угол наклона правой траверсы фиксируется. Далее на пульте управления выбирается рабочая программа (например, только вертикальное сверление, или вертикальное + горизонтальное). Образец детали проверяется на точность.

Производительность

В серийном режиме станок обрабатывает одну деталь за 3–6 секунд (в зависимости от количества одновременно работающих шпинделей и глубины сверления). За смену (8 часов) при непрерывной подаче можно обработать до 4000–5000 типовых деталей, однако на практике производительность ограничивается временем ручной загрузки/выгрузки.

Требования к обслуживанию

• Ежесменная смазка направляющих и винтовых передач.

• Контроль затяжки пневматических соединений.

• Очистка стружкоприемников и рабочей зоны.

• Проверка центровки сверл и состояния цанг.

Преимущества и недостатки

Сильные стороны:

1. Большое количество шпинделей (63) — возможность сверлить сразу несколько рядов отверстий.

2. Поворотная траверса — гибкость при обработке угловых соединений.

3. Призматические направляющие — высокая точность и долговечность.

4. Простота управления без сложного ЧПУ — низкий порог входа для персонала.

5. Пневматическая фиксация заготовки — стабильность при сверлении.

Ограничения:

1. Невозможность фрезерования пазов или обработки по произвольному контуру (только сверление по сетке 32 мм).

2. Вес 1100 кг требует усиленного пола и механизированной погрузки при монтаже.

3. Ручная настройка положения траверс — потеря времени при частой смене размеров.

4. Отсутствие автоматического измерения заготовки (всё делается по упорам).

Заключение

Сверлильно-присадочный станок Nanxing NDB201C — это технически продуманный многотраверсный агрегат, оптимизированный для серийного производства мебельных щитов. Конструкция с 63 шпинделями, поворотной траверсой и пневматической фиксацией обеспечивает высокую точность и производительность. Оборудование подходит для малых и средних предприятий, где требуется стабильное качество присадки при работе с типовым ассортиментом деталей. Перед покупкой рекомендуется сравнить его с моделями, имеющими ЧПУ, если производство требует частой смены схем сверления.
