Сверлильно-присадочный станок Filato FL-23B Plus

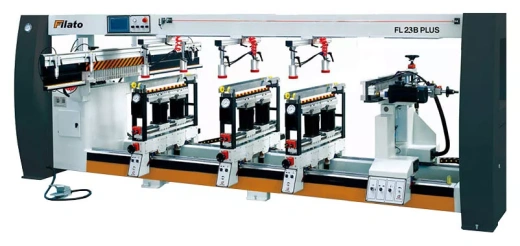

Filato FL-23B Plus: Обзор профессионального сверлильно-присадочного станка

На современном мебельном производстве скорость и качество обработки напрямую влияют на прибыль. Операции сверления отверстий под шканты, минификсы и конфирматы требуют высокой точности и повторяемости. Ручной электроинструмент не подходит для серийного производства из-за больших временных затрат и неизбежного брака.

Профессиональная серия станков Filato создавалась как альтернатива европейским аналогам для малого и среднего бизнеса. Линейка включает несколько модификаций: от базовых односторонних присадочных станков до промышленных многотраверсных комплексов. В этой статье мы подробно разберем особенности модели Filato FL-23B Plus — флагмана в своем классе.

Комплектация и технические характеристики

В базовую комплектацию станка Filato FL-23B Plus входит все необходимое для немедленного запуска в работу.

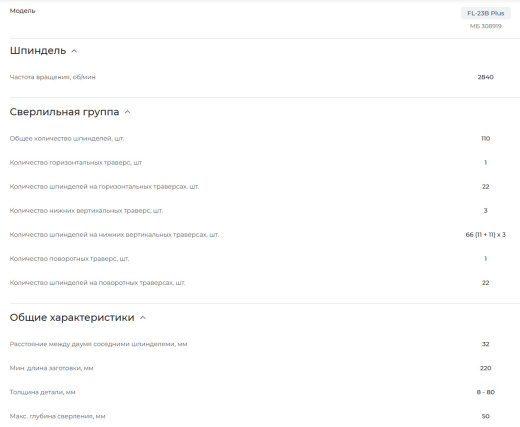

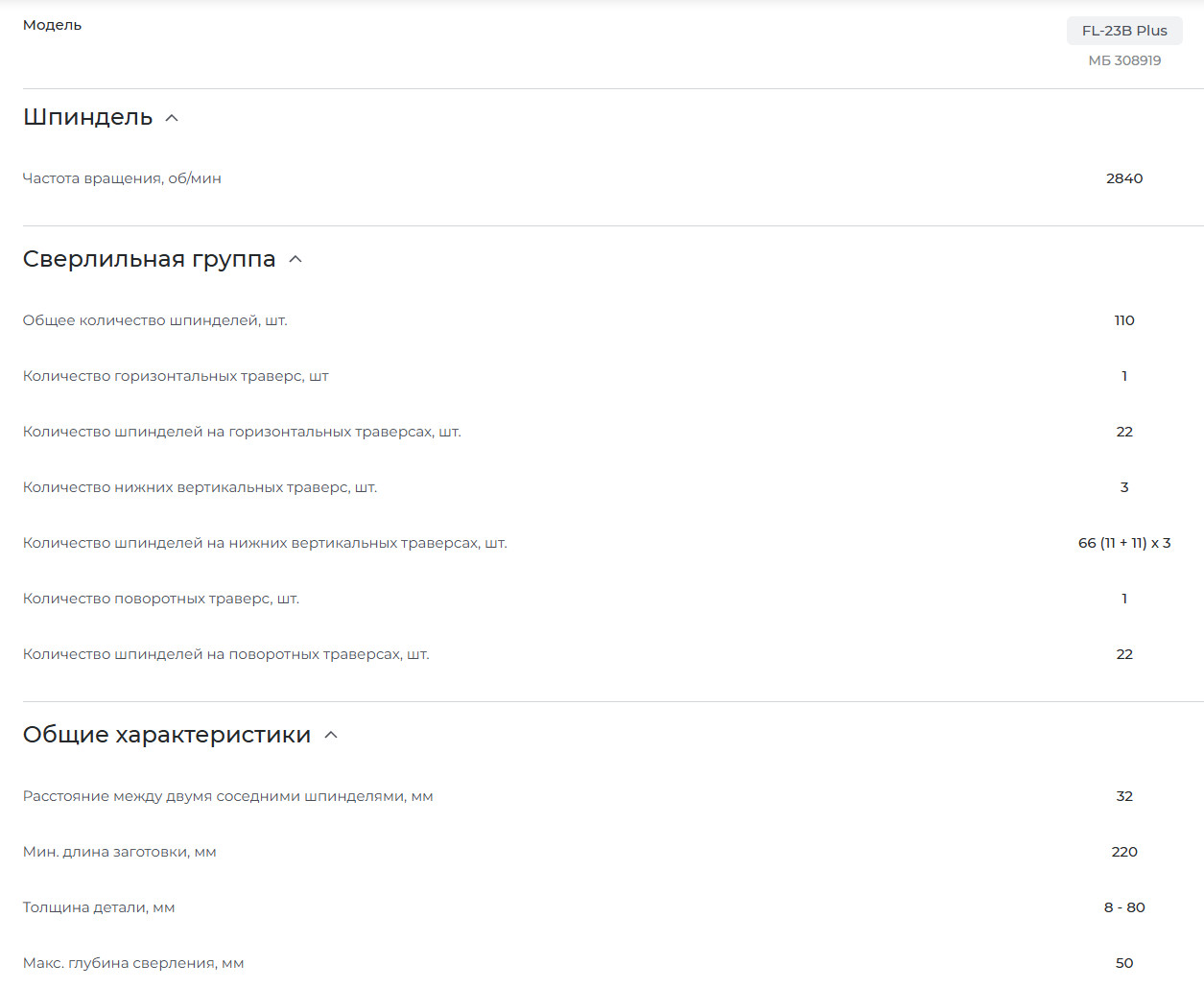

Технические характеристики Filato FL-23B Plus

• Частота вращения шпинделей: 2 840 об/мин

• Общее количество шпинделей: 110 шт.

• Количество шпинделей на горизонтальной траверсе: 22 шт.

• Количество шпинделей на вертикальных траверсах: 66 шт. (распределены поровну по трем траверсам)

• Количество поворотных траверс: 1 шт. (22 шпинделя)

• Расстояние между соседними шпинделями: 32 мм

• Мин./макс. расстояние между шпинделями: 220 x 32 / 2 450 x 672 мм

• Максимальная глубина сверления: 50 мм

• Толщина обрабатываемой детали: 8–80 мм

• Минимальная длина заготовки: 220 мм

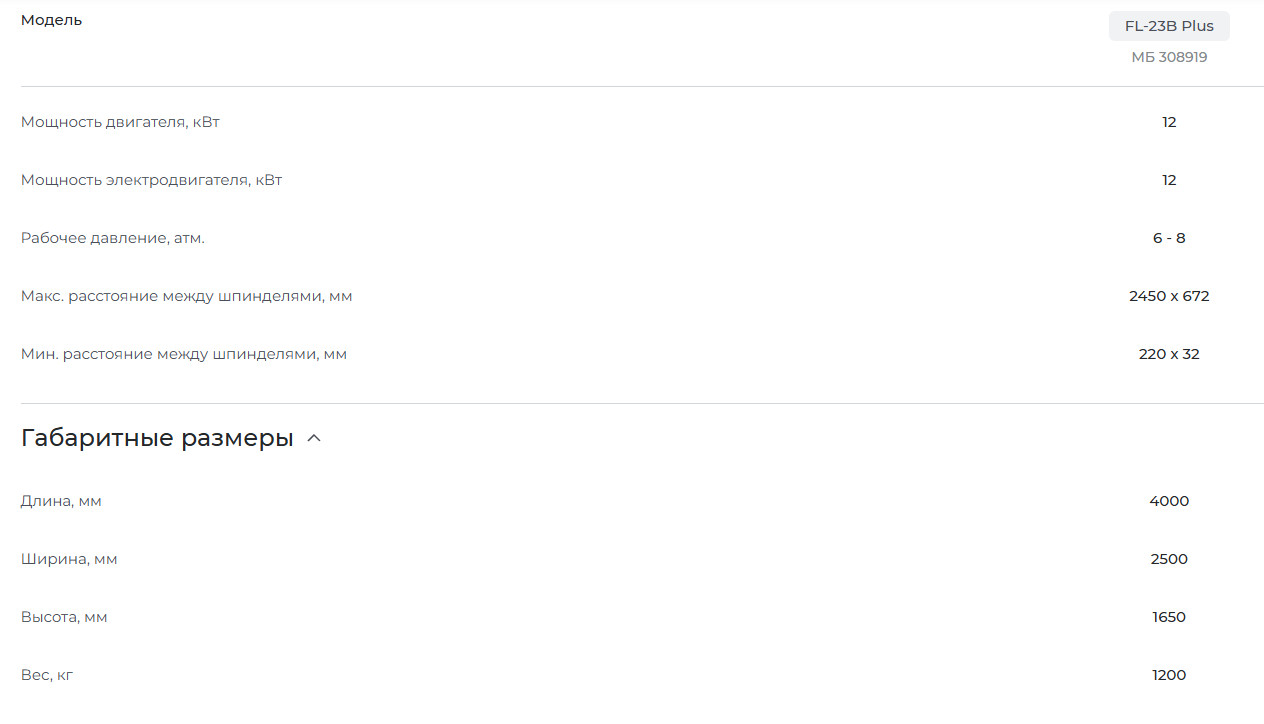

• Мощность двигателя: 12 кВт

• Рабочее давление: 6–8 атм.

• Вес станка: 1 200 кг

• Габаритные размеры (Д×Ш×В): 4 000×2 500×1 650 мм

Таблица характеристик составлена на основе данных производителя.

Комплект поставки

Базовый комплект поставки включает:

• Станок в сборе с полным набором траверс.

• Пять быстросъемных сверлильных патронов и два сверла для первичной настройки и запуска.

• Пневматическую систему с блоком подготовки воздуха и необходимым комплектом шлангов и фитингов.

• Комплект ЗИП для регламентного обслуживания, включая ключи, смазку и расходные элементы.

Опционально можно заказать подбор лизинговой программы для приобретения оборудования в рассрочку.

Преимущества и конструктивные особенности

Модель FL-23B Plus — это не просто станок с большим количеством шпинделей. Производитель реализовал комплекс инженерных решений, повышающих производительность и точность обработки.

1. Количество шпинделей и производительность

110 шпинделей позволяют выполнять весь цикл сверления отверстий для шкантов, стяжек и направляющих за один проход. Выдающаяся производительность достигается за счет:

• Горизонтальной траверсы с 22 шпинделями. Обрабатывает кромки деталей за один проход. Зона сверления увеличена до 672 мм для крупногабаритных заготовок.

• Трех вертикальных нижних траверс, каждая из которых содержит 22 шпинделя (11 + 11), сгруппированных для сверления двух рядов отверстий. Это одновременно сверлит отверстия под основные полки и направляющие в корпусных деталях.

• Поворотной траверсы (22 шпинделя). Расположенная с правой стороны станка, поворачивается в горизонтальной и вертикальной плоскости. Это расширяет карту присадки для сверления сложных конфигураций.

Такая конфигурация сокращает время обработки для серийного выпуска мебели.

2. Система пневматических прижимов и упоров

Качество сверления напрямую зависит от надежной фиксации заготовки:

• Восемь вертикальных пневматических прижимов жестко фиксируют панель на рабочем столе, исключая малейшее смещение.

• Четыре пневмоупора служат для быстрого и точного базирования заготовки по заданным размерам.

• Пневмофиксация вертикальной траверсы предотвращает люфт и смещение при интенсивной работе.

3. Система настройки и управления

• Удобная винтовая система с миллиметровой шкалой позволяет регулировать глубину сверления одним движением, экономя время при переналадке на новую деталь.

• Промышленный программируемый логический контроллер (PLC) обеспечивает стабильную работу и упрощает обслуживание. Вся электрическая и пневматическая "начинка" расположена в герметичном шкафу.

• Кабели и пневматические трубки скрыты в гибкие кабель-каналы для дополнительной защиты при перенастройке и эксплуатации.

Все направляющие траверс выполнены на прецизионных призматических опорах. Такое инженерное решение обеспечивает плавный ход без перекосов на весь срок службы оборудования.

4. Рабочий стол и универсальность

В модели FL-23B Plus установлен широкий рабочий стол, позволяющий обрабатывать крупногабаритные детали без провисания. Конструкция стола допускает обработку заготовок минимальной длиной 220 мм при толщине от 8 до 80 мм.

Сравнение с младшей моделью FL-23A Plus

В профессиональной линейке представлены две модели сверлильно-присадочных станков: FL-23A Plus и FL-23B Plus. В чем разница?

Основное различие кроется в конфигурации: у младшей модели FL-23A Plus общее количество шпинделей составляет 105, а у рассматриваемой FL-23B Plus — 110 шпинделей.

Разница в 5 шпинделей обусловлена количеством сверл на горизонтальной траверсе:

• У FL-23A Plus на горизонтальной траверсе установлен 21 шпиндель.

• У FL-23B Plus — более мощная горизонтальная траверса с 22 шпинделями.

Этот, казалось бы, небольшой технологический разрыв дает старшей модели больше возможностей по зоне охвата и плотности отверстий при сверлении кромок.

Отзывы пользователей и опыт эксплуатации

По отзывам с производственных площадок, станок Filato FL-23B Plus характеризуется как надежное и предсказуемое оборудование. Владельцы отмечают простоту запуска, качественную сборку и высокую точность обработки даже через год активной эксплуатации.

Заключение

Сверлильно-присадочный станок Filato FL-23B Plus — это современное решение для мебельного предприятия благодаря балансу цены, производительности и технологической оснащенности. Возможность сверления 110 отверстий за один проход, удобная перенастройка и мощный пневмопривод делают эту модель интересным кандидатом на роль универсального сверлильного центра.

Коротко о главном: ответы на частые вопросы

Как расшифровать название модели Filato FL-23B Plus?

Аббревиатура FL означает Filato, 23 — принадлежность к профессиональному сверлильно-присадочному оборудованию, литера B указывает на 22 шпинделя на горизонтальной траверсе, Plus — усовершенствованная модификация с дополнительными опциями.

Для каких материалов подходит станок?

Станок предназначен для сверления всех видов древесных плит: ЛДСП, МДФ, ДСП, ДВП, фанеры и массива древесины.

Требуется ли подключение к пневмосистеме?

Да, станок оснащен пневматической системой прижимов, упоров и фиксации траверс, поэтому требуется подключение к внешней пневмолинии с рабочим давлением 6–8 атм.

Какова гарантия на оборудование?

Стандартная гарантия составляет 12 месяцев.
