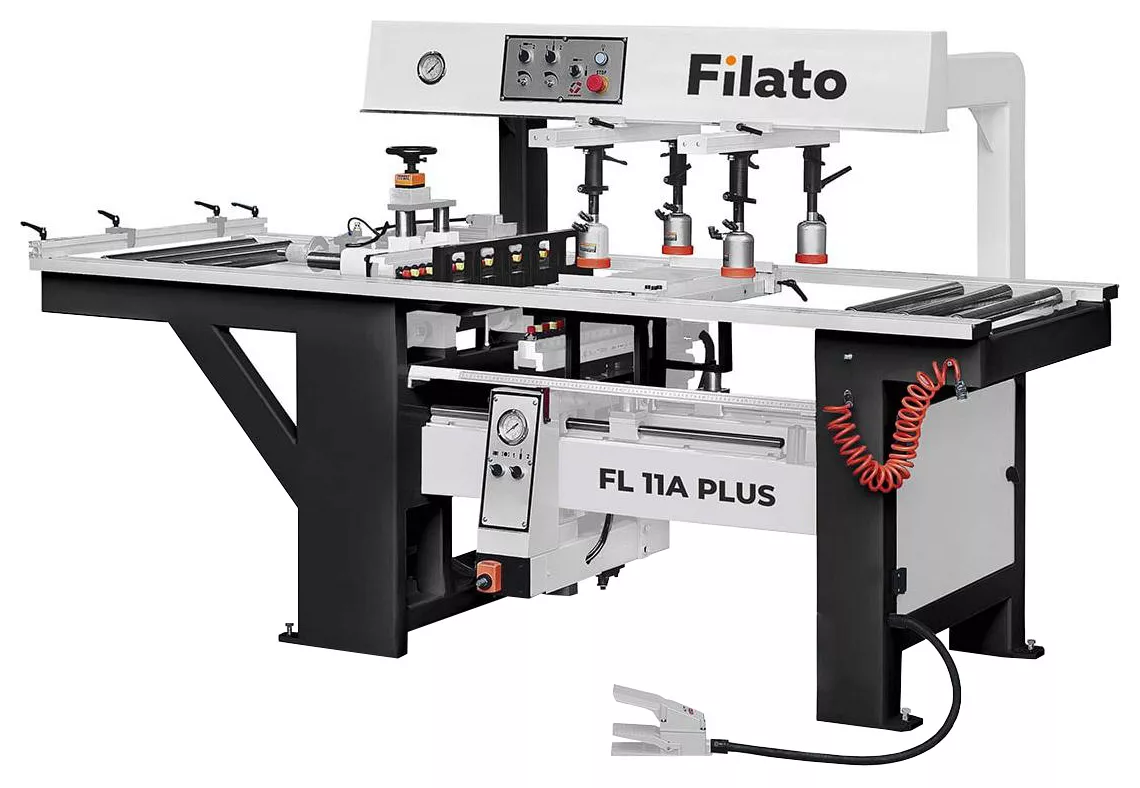

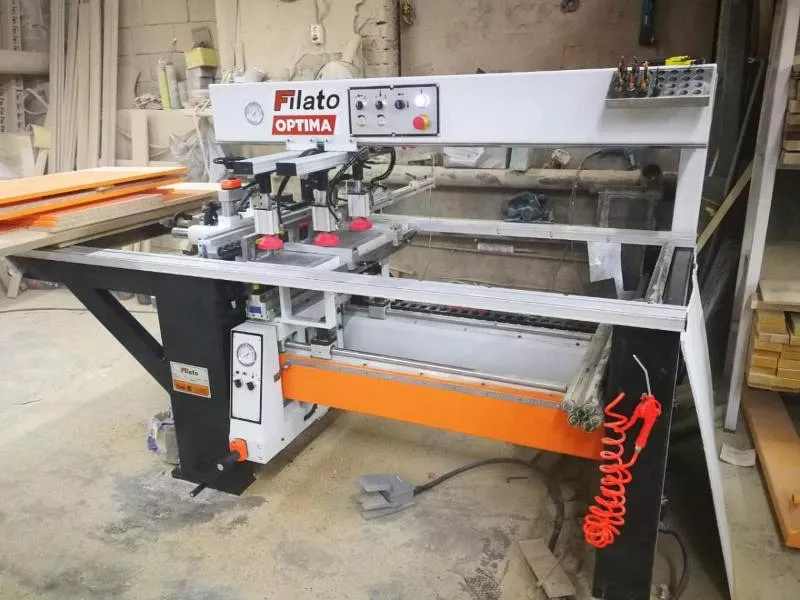

Сверлильно-присадочный станок Filato FL-11A Plus

Назначение и область применения

Автоматический сверлильно-присадочный станок Filato FL-11A Plus — это профессиональное оборудование, предназначенное для высокоточного сверления за один рабочий проход сквозных и глухих отверстий в кромках и пластях мебельных щитов, а также в деталях корпусной мебели. Установка идеально подходит для предприятий и цехов по производству столярно-строительных изделий, клееных щитов, фанеры, а также для любых других деревообрабатывающих производств, включая выпуск корпусной мебели.

Ключевая особенность модели — возможность производить присадку сверху и снизу детали, а также в пласть и в торец за один рабочий цикл, что позволяет избежать трудоёмкой операции по перевороту заготовки и значительно увеличивает производительность труда.

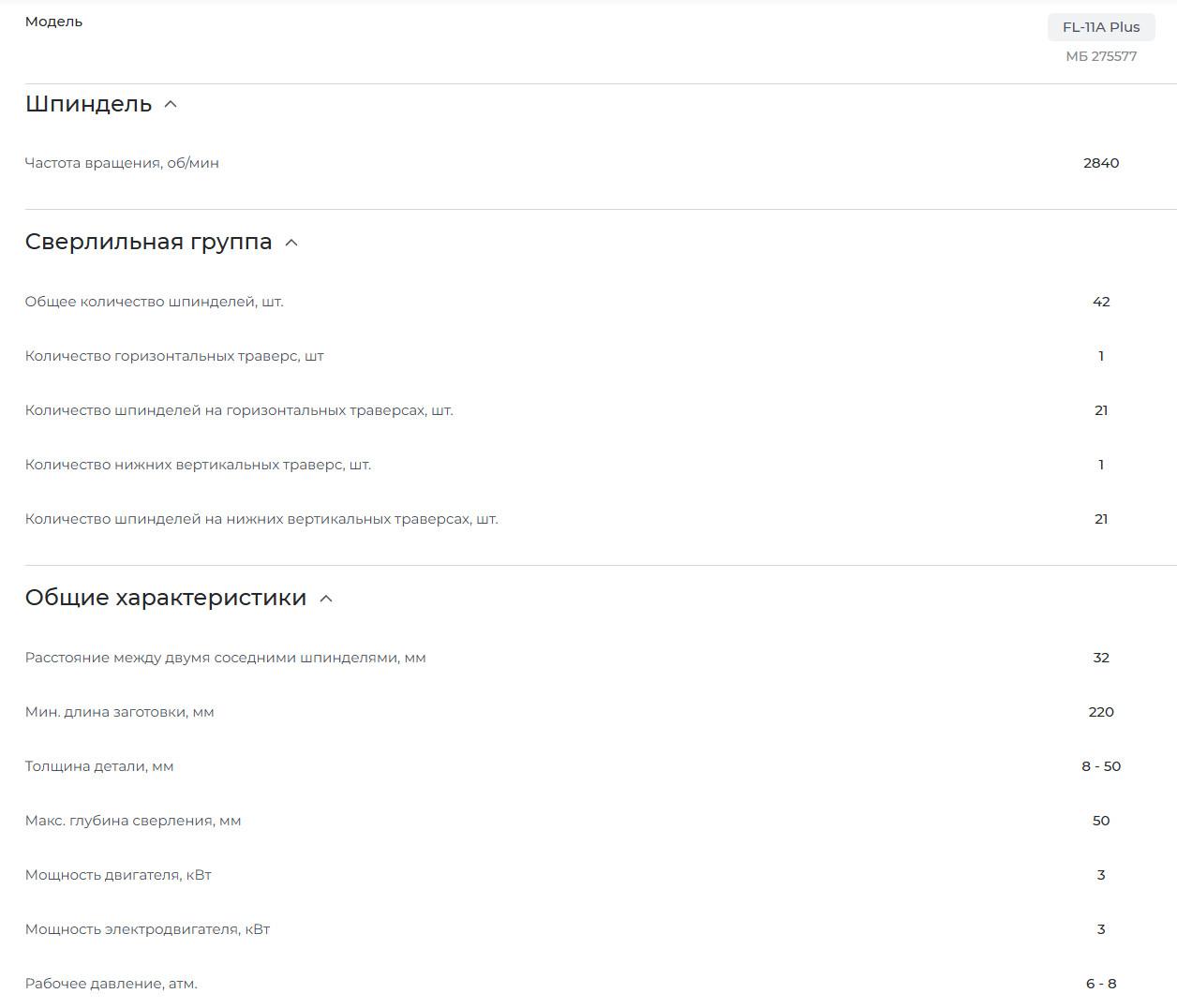

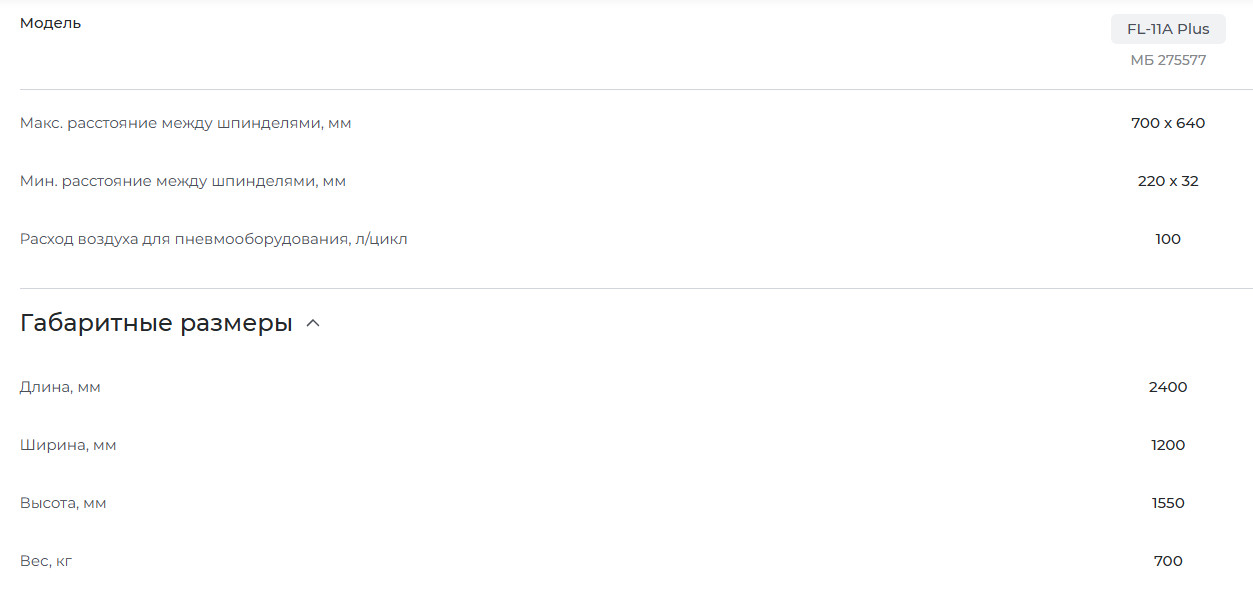

Технические характеристики

Модель Filato FL-11A Plus оснащена мощным электродвигателем на 3 кВт, обеспечивающим частоту вращения шпинделей до 2840 об/мин.

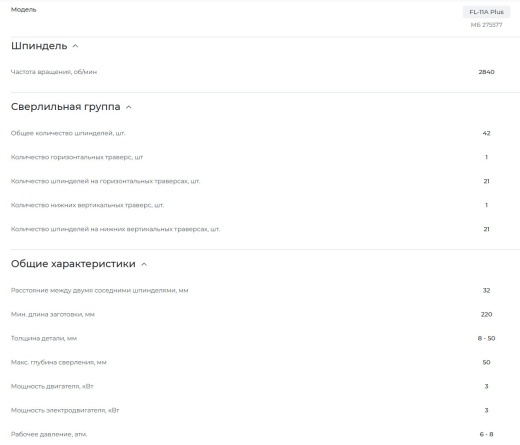

Ключевые технические параметры модели:

• Общее количество шпинделей — 42 шт. (21 шпиндель на горизонтальной/вертикальной траверсе + 21 шпиндель на нижней вертикальной траверсе)

• Расстояние между соседними шпинделями — 32 мм

• Минимальная длина заготовки — 220 мм

• Диапазон толщины детали — 8–50 мм

• Максимальная глубина сверления — 50 мм

• Рабочее давление — 6–8 атм.

• Расход воздуха на один цикл — 100 л

• Габаритные размеры (Д × Ш × В) — 2400 × 1200 × 1550 мм

• Вес станка — 700 кг

Такие параметры делают Filato FL-11A Plus оптимальным выбором для большинства производственных задач в мебельной промышленности.

Конструктивные особенности

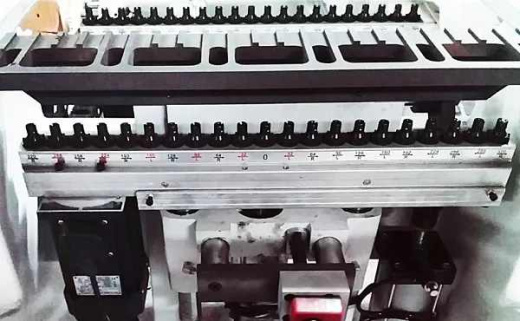

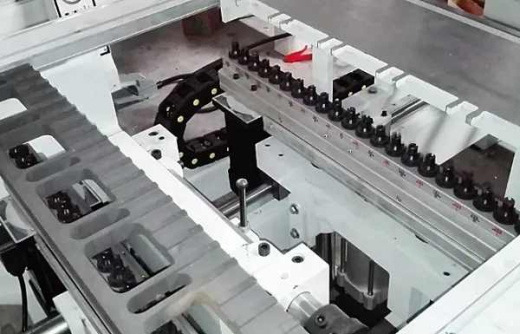

Двойная сверлильная группа

Наличие двойной сверлильной группы позволяет производить обработку деталей с двух сторон без их переворота. Это не только экономит время, но и исключает риск погрешностей при повторной установке заготовки.

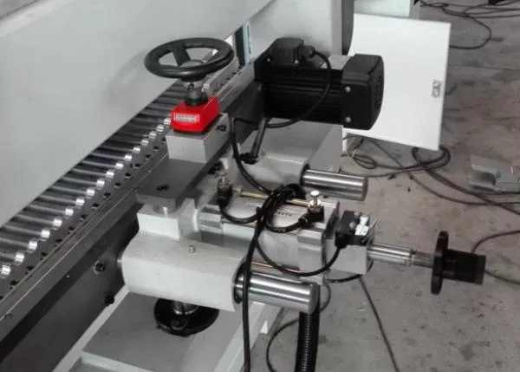

Поворот крайней траверсы

Возможность поворота крайней траверсы даёт оператору гибкость в позиционировании инструмента: можно сверлить как в пласть, так и в торец детали. Такое решение расширяет номенклатуру обрабатываемых изделий и повышает универсальность станка.

Надёжная пневмофиксация заготовки

Деталь жёстко фиксируется четырьмя вертикальными пневматическими прижимами, что полностью исключает её сдвиг в процессе сверления. Это критически важно для сохранения точности позиционирования отверстий.

Система регулировки глубины сверления

Конструкторы предусмотрели удобную винтовую систему с нанесённой на неё миллиметровой шкалой. Такое решение позволяет оператору быстро и предельно точно выставить необходимую глубину сверления отверстий.

Присадка под мебельную петлю

Возможность выполнения присадки под мебельную петлю реализована через специальную фрезеровку в упорной гребенке станка. Это избавляет от необходимости приобретать дополнительное оборудование для выполнения данной операции.

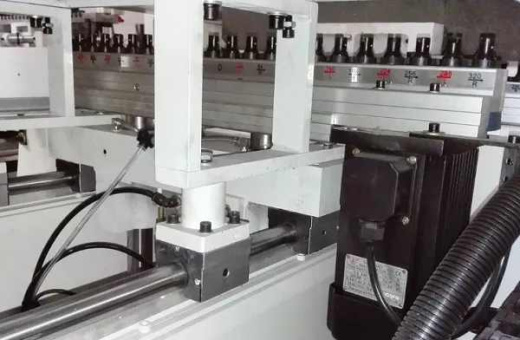

Цилиндрические направляющие

Применение цилиндрических направляющих позволяет точно и без перекосов менять положение траверсы, что напрямую влияет на итоговую точность и качество обработки. Жёсткость конструкции придаёт станку дополнительную устойчивость при интенсивной эксплуатации.

Автоматический обдув

Интегрированная система обдува рабочей зоны удаляет стружку и опилки в процессе работы. Это не только облегчает визуальный контроль, но и предотвращает износ инструмента за счёт отсутствия абразивного воздействия отходов.

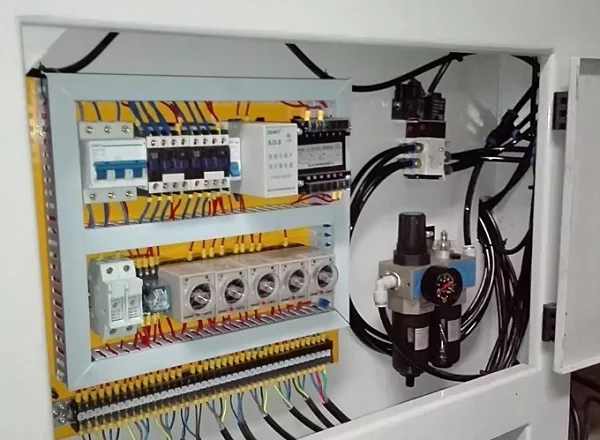

Шкаф управления

Блок подготовки воздуха и электросистема располагаются в отдельном защищённом шкафу. Такое инженерное решение помогает избежать засорения пневмосистемы и продлевает срок службы станка.

Быстросменные патроны

В базовую комплектацию станка включены 5 быстросъёмных патронов и 2 сверла для его запуска. Это позволяет оперативно переналаживать оборудование для работы с различным диаметром крепежа и фурнитуры.

Преимущества станка

Сверлильно-присадочный станок Filato FL-11A Plus обладает рядом конкурентных преимуществ:

1. Высокая точность сверления. Конструкция с цилиндрическими направляющими и пневмофиксацией траверсы обеспечивает повторяемость позиционирования в пределах допусков, требуемых мебельным производством.

2. Универсальность применения. Возможность обработки как торцов, так и пласти заготовок позволяет использовать один станок для выполнения нескольких технологических операций.

3. Эффективная подготовка к работе. Миллиметровая шкала на винтах настройки глубины делает переналадку станка интуитивно понятной даже для неопытного оператора.

4. Экономия времени. Двойная сверлильная группа и прямой привод шпинделей исключают простой, связанный с перенастройкой или заменой оснастки.

5. Надёжность пневмосистемы. Выносной блок подготовки воздуха гарантирует стабильную работу пневмоцилиндров прижимов и фиксаторов на протяжении всего срока службы.

6. Простота обслуживания. Базовый комплект ЗИП, поставляемый вместе со станком, содержит всё необходимое для его штатной эксплуатации.

7. Разумная стоимость. Модель относится к категории доступного автоматического оборудования для малого и среднего бизнеса в мебельной отрасли.

Реальные отзывы пользователей

По отзывам владельцев, станок успешно справляется с поставленными задачами.

Клиенты отмечают: «Используем станок в одну смену, сверлит точно, без нареканий. Довольны конечным результатом изделий. Претензий к работе станка нет, достаточно удобные настройки».

Делятся опытом: «Станок находится в эксплуатации на производстве. Приобретением довольны. Станок приобретался для мебельного производства. На нем делаем сверление и присадку».

 «Станок полностью соответствует описанию — позволяет производить сверление и присадку за один цикл прямо в детали. Это сильно ускорило процесс изготовления, так как не требуется переворачивать изделия». Он также подтверждает эффективность пневмофиксации: «Фиксация деталей четырьмя пневматическими прижимами исключает их сдвиг при обработке, что повышает точность».

Все опрошенные пользователи сходятся во мнении: Filato FL-11A Plus — это надёжное и качественное оборудование, которое они готовы рекомендовать коллегам по цеху.

Комплектация и сервисная поддержка

Вместе со станком Filato FL-11A Plus пользователь получает гарантийное и постгарантийное обслуживание. Доступны различные финансовые программы для приобретения оборудования: льготный лизинг, рассрочка и отсрочка платежа.

Заключение

Сверлильно-присадочный станок Filato FL-11A Plus является сбалансированным решением для малых и средних мебельных производств, стремящихся к повышению точности и скорости обработки. Хорошая комплектация, продуманные конструктивные решения и положительная репутация среди реальных пользователей делают эту модель достойным представителем профессиональной серии бренда Filato.
