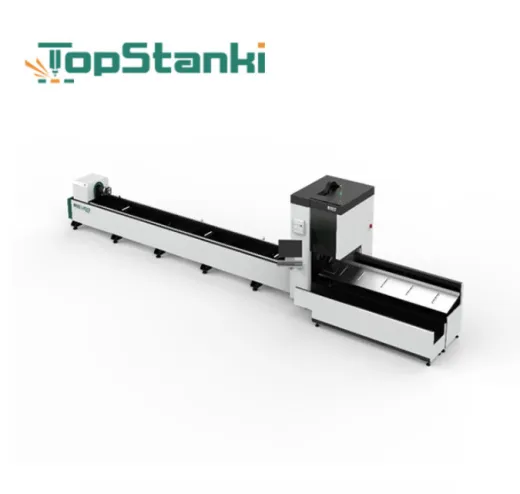

Лазерный труборез с ЧПУ TOPSTANKI TS-6024 6000w

Лазерная резка труб и профильного металла давно перестала быть экзотикой — сегодня это стандарт для предприятий, работающих с металлоконструкциями, мебельными каркасами, трубопроводной арматурой и автомобильными комплектующими. Однако далеко не каждая модель оборудования способна обеспечить одновременно высокую мощность, точность и стабильность при обработке длинномерных заготовок. Лазерный труборез с ЧПУ TOPSTANKI TS-6024 с источником 6000W — одно из тех решений, которое закрывает весь спектр задач по резке круглых и профильных труб на одном станке.

В этой статье мы разберём, что представляет собой данная модель, какие ключевые узлы определяют её производительность и почему этот станок заслуживает внимания производственных предприятий.

Ключевые узлы и их роль

Лазерный источник 6000W Raycus

Сердце станка — иттербиевый волоконный лазер производства Raycus. Именно этот источник генерирует луч, который обеспечивает резку металла с минимальной зоной термического влияния и высокой чистотой кромки. При мощности 6000 Вт станок уверенно справляется с углеродистой сталью толщиной до 25 мм, нержавеющей сталью — до 25 мм, алюминием — до 25 мм, а по латуни — до 12 мм. Для труборезного оборудования такого класса это более чем серьёзный показатель: большинство производственных задач по резке трубной продукции укладывается в диапазон 1–12 мм, и шестикиловаттный источник оставляет значительный запас по производительности.

Лазерная головка BOCI BLT421T с автофокусом

Лазерная головка — второй по значимости узел после источника. BOCI BLT421T — это профессиональная головка серии BLT4, специально разработанная для обработки труб. Её ключевая особенность — закрытый контур автоматической фокусировки с диапазоном регулировки ±50 мм. Что это даёт на практике? Во-первых, при переходе с одной толщины стенки трубы на другую оператору не нужно вручную перенастраивать фокус — система делает это автоматически. Во-вторых, при резке труб с переменным сечением (например, конических или деформированных) автофокус компенсирует отклонения геометрии прямо в процессе обработки, обеспечивая равномерное качество реза по всей длине заготовки.

Головка рассчитана на мощность до 8 кВт, что даёт запас относительно установленного источника 6000W — это продлевает срок службы оптических элементов и обеспечивает стабильную работу без перегрузок. Максимальное давление газа составляет 25 бар, что критически важно при лазерной резке нержавеющей стали азотом высокого давления.

Система управления CypCut 3000DEM

Система числового программного управления CypCut 3000DEM от Shanghai BOCHU — это не просто контроллер, а полноценная платформа управления труборезом. Она включает программное обеспечение CypCut с пультом оператора и поддерживает переключение между режимами резки листового и трубного материала в один клик. Автоматическое центрирование трубы, автоматическая раскладка деталей с оптимизацией расхода материала — эти функции напрямую влияют на экономику производства, снижая отходы и увеличивая выход годных деталей.

Приводная система: сервомоторы BOCHU

Приводная система станка построена на сервомоторах BOCHU с распределением мощности по осям: B1 — 2400W, B2 — 1700W, ось X — 1100W, ось Y — 170W, ось Z — 400W. Такая конфигурация обеспечивает высокую динамику позиционирования и стабильность при разгоне и торможении. Мощные приводы на осях B1 и B2 (патронные узлы) гарантируют надёжный поворот тяжёлых трубных заготовок, а точное управление по осям X, Y и Z — высокую точность контурной резки.

Редукторы Shimpo и электроника Schneider

Редукторы японского производства Shimpo — это элемент, который часто недооценивают при выборе оборудования, хотя именно от них зависит плавность и точность вращения патронов. Редукторы Shimpo серии VRT обеспечивают стандартный люфт в пределах 3 угловых минут и КПД передачи не ниже 95%. В сочетании с электроникой Schneider — контакторами, реле, преобразователями — это создаёт надёжный приводной контур с длительным сроком службы и минимальным обслуживанием.

Чиллер Hanli 6000

Водяное охлаждение для 6-киловаттного лазера — не опция, а необходимость. Чиллер Hanli серии HL-6000 разработан именно под источники мощностью 6000W, обеспечивает точность поддержания температуры ±1°C в диапазоне от 5°C до 35°C и оснащён двойным температурным контуром для независимого охлаждения лазерного источника и оптики. Умная система коммуникации между чиллером и лазером предотвращает перегрев и связанные с ним простои.

Обрабатываемые размеры и технологические возможности

Станок TS-6024 рассчитан на обработку труб с длиной до 6500 мм. Круглые трубы обрабатываются в диапазоне диаметров от 10 до 240 мм, квадратный профиль — со стороной до 240 мм. Пневматические упоры поддержки (3 шт.) обеспечивают стабильное базирование заготовок по всей длине, предотвращая вибрации при высокоскоростной резке.

Такой диапазон размеров покрывает практически все типовые задачи: от тонкостенных декоративных труб малого диаметра до несущих профилей крупного сечения, применяемых в строительных металлоконструкциях и машиностроении.

Для каких задач подходит станок

Лазерный труборез TOPSTANKI TS-6024 ориентирован на предприятия, которым нужна универсальность без потери производительности. Основные сценарии применения:

• Металлоконструкции и строительство: резка несущих труб и профилей для каркасов, ферм, опор.

• Мебельное производство: изготовление каркасов из круглых и квадратных труб, декоративных элементов.

• Автомобильная промышленность: резка трубных заготовок для выхлопных систем, рам, элементов подвески.

• Трубопроводная арматура: изготовление фланцевых соединений, фитингов, переходников.

• Спортивное оборудование и инвентарь: тренажёры, велосипедные рамы, ограждения.

Что важно учитывать при выборе

При оценке станка такого класса стоит обращать внимание не только на мощность лазера, но и на совокупность характеристик. Источник Raycus 6000W обеспечивает производительность, но реальная эффективность зависит от того, насколько быстро и точно система управления обрабатывает задания, насколько стабильно работает приводная система и насколько надёжно охлаждается источник. В TS-6024 все эти компоненты подобраны в единый сбалансированный комплекс — от лазерной головки BOCI до чиллера Hanli. Это не набор разрозненных узлов, а продуманная конфигурация, где каждый элемент рассчитан на работу в связке с остальными.

Заключение

Лазерный труборез с ЧПУ TOPSTANKI TS-6024 6000W — это оборудование для предприятий, которым нужна производительная и точная резка труб без компромиссов. Сочетание мощного источника Raycus, интеллектуальной лазерной головки BOCI с автофокусом, надёжной системы управления CypCut 3000DEM и качественных комплектующих от Shimpo и Schneider делает этот станок сбалансированным решением для промышленной резки трубных заготовок.
