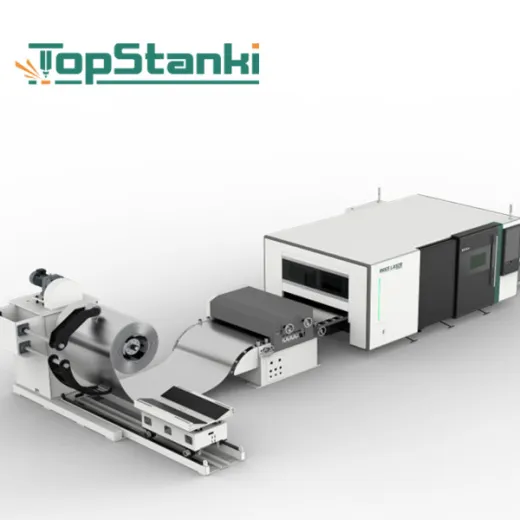

Лазерная резка рулонного металла — это технология, которая меняет экономику производства. Вместо того чтобы покупать готовый листовой прокат, предприятие получает возможность работать напрямую с рулоном, самостоятельно задавая длину заготовки и минимизируя отходы. Лазерный станок с ЧПУ TOPSTANKI AoreLaser R8015 6000W с автоматической рулонной подачей — это комплекс, который объединяет мощный лазерный источник, интеллектуальную систему управления и автоматизированную линию подачи материала в единое решение для высокопроизводительного раскроя.
В этой статье разберём, что представляет собой данный станок, какие узлы определяют его характеристики и на какие задачи он ориентирован.
Лазерный источник Raycus 6000W
Сердце комплекса — иттербиевый волоконный лазерный источник Raycus мощностью 6000 Вт с маркировкой CE. Raycus — один из крупнейших мировых производителей волоконных лазеров, и их источники заслуженно считаются эталоном надёжности в промышленной эксплуатации. Ресурс работы превышает 100 000 часов, а конструкция не требует обслуживания в течение всего срока службы.
При мощности 6 кВт станок уверенно режет углеродистую сталь толщиной до 25 мм, нержавеющую сталь — до 20 мм, алюминий — до 20 мм. Для комплекса с рулонной подачей, ориентированного на переработку тонколистового металла, такого запаса мощности более чем достаточно: максимальная толщина рулонного материала, заявленная для разматывающего устройства, составляет до 3 мм. Это означает, что станок работает в режиме, далёком от предельных нагрузок, что положительно сказывается на ресурсе оптики и стабильности качества реза.
Лазерная головка RayTools BM06K с автофокусом
Лазерная головка RayTools BM06K — швейцарское решение для станков мощностью до 6 кВт. Автофокус с диапазоном регулировки -17…+17 мм (для F150) или -32…+32 мм (для F200) позволяет оператору моментально переключаться между толщинами материала без ручной перенастройки. Головка оснащена несколькими волоконными интерфейсами, включая QBH и G5, что обеспечивает совместимость с различными лазерными источниками.
Конструкция включает выделенную систему охлаждения коллимационного и фокусирующего модулей, а также воздушное охлаждение, что эффективно защищает сопло и керамические элементы от перегрева. Максимальное давление режущего газа составляет 25 бар, что необходимо при резке нержавеющей стали азотом высокого давления. Вес головки — около 7 кг, что сбалансированно распределяет нагрузку на портал без ущерба для динамики.
Система управления FSCUT4000E и ПО CypCut-E
Управление станком построено на системе FSCUT4000E от Shanghai BOCHU — это EtherCAT-контроллер, специально разработанный для лазерных станков мощностью от 1,5 до 8 кВт. Система интегрирует управление движением, лазером и режущим газом в единый контур, обеспечивая высокую скорость реакции и устойчивость к электромагнитным помехам.
Программное обеспечение CypCut-E работает на русском языке и поддерживает полный цикл подготовки управляющих программ. Система включает такие функции, как «незначительное соединение» (Smooth MicroJoint) для пакетной выгрузки деталей без потери позиционирования, «однопроходная летучая резка» (One-Path FlyCut) для ускорения обработки тонколистового металла и «беспроводное считывание чертежей» для быстрого импорта файлов. Пульт управления в комплекте обеспечивает удобство работы оператора непосредственно у станка.
Приводная система: сервомоторы Yaskawa и редукторы KOFON
Приводная система станка построена на японских сервомоторах Yaskawa с распределением мощности по осям: X — 1800 Вт, две оси Y — по 4400 Вт, Z — 750 Вт. Yaskawa — признанный мировой лидер в области промышленных сервоприводов, и их двигатели серии Sigma отличаются высочайшей точностью позиционирования и длительным сроком службы. Мощные приводы на осях Y обеспечивают стабильность при перемещении тяжёлого портала с головкой, а точное управление по осям X и Z — высокую точность контурной резки.
Редукторы KOFON серии KPH — планетарные редукторы, специально разработанные для лазерного оборудования. Люфт не превышает 1 угловой минуты, КПД передачи достигает 97%, а ресурс смазки составляет до 20 000 часов. Для комплекса, работающего в интенсивном производственном режиме с рулонной подачей, это означает стабильную точность и минимальные простои на обслуживание.

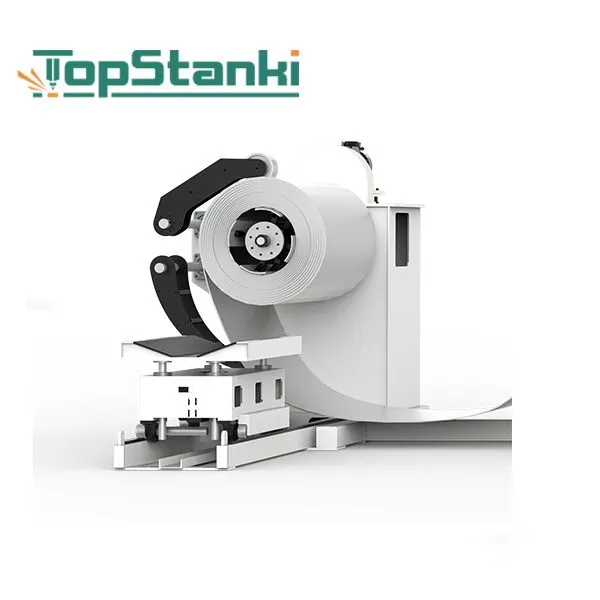

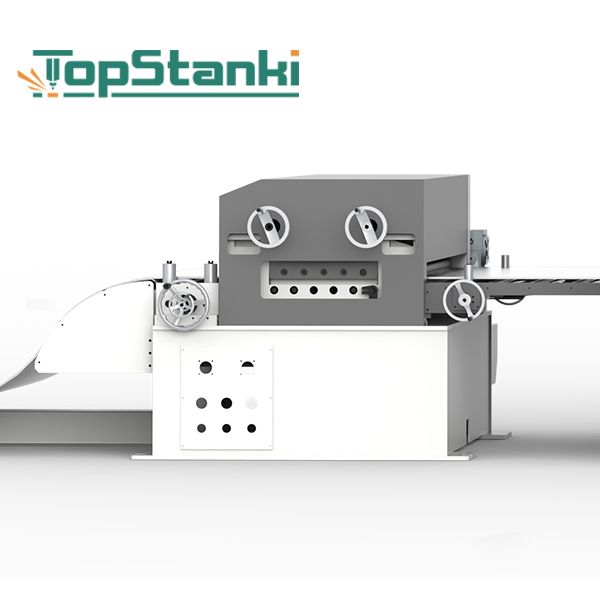

Система рулонной подачи: разматывающее и выравнивающее устройство
Разматывающее и выравнивающее устройство — ключевой элемент комплекса, отличающий его от стандартных листовых станков. Оно предназначено для работы с рулонным металлом толщиной до 3 мм, включая сталь 09Г2С. Автоматизированная система подачи материала значительно сокращает временные и трудовые затраты, исключая необходимость ручной загрузки листа.
Сталь 09Г2С — низколегированная конструкционная сталь, широко применяемая в строительстве и машиностроении. Она отличается хорошей свариваемостью и устойчивостью к низким температурам. Лазерная резка 09Г2С отработана до режимов, обеспечивающих высокое качество кромки без дополнительной обработки. Выравнивающее устройство гарантирует, что материал подаётся в зону резки с минимальными отклонениями по плоскостности, что критически важно для точного позиционирования.
Стабилизатор SBW-100KVA, чиллер Hanli и защитная кабина
Стабилизатор напряжения SBW-100KVA — это не просто дополнительная опция, а необходимость для промышленного лазерного комплекса. Устройство рассчитано на мощность 100 кВА, работает в диапазоне входного напряжения 304–456 В и обеспечивает выходное напряжение 380 В с точностью ±3%. КПД стабилизатора превышает 95%, что минимизирует потери электроэнергии. Для станка с источником 6 кВт и мощной приводной системой стабилизация напряжения — залог стабильности качества реза и долговечности электроники.

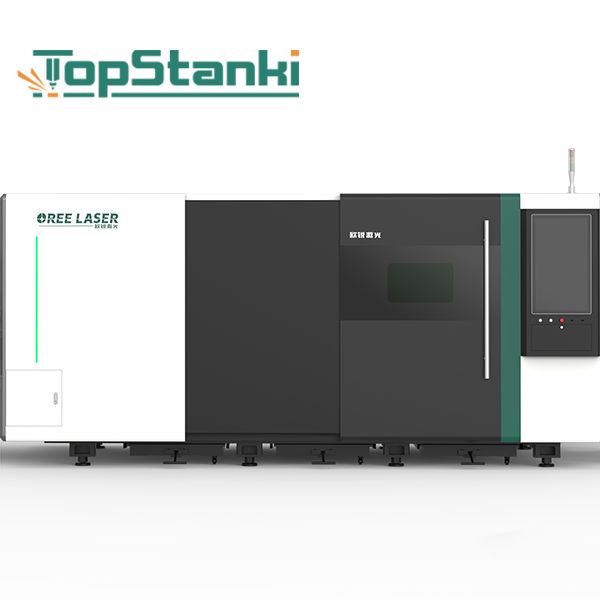

Чиллер охлаждения Hanli обеспечивает стабильный температурный режим работы лазерного источника и оптики. Защитная кабина с камерами наблюдения — это не только безопасность оператора, но и возможность визуального контроля процесса резки в реальном времени. Кабина изолирует зону обработки от внешней среды, что особенно важно при работе с рулонной подачей, где процесс идёт непрерывно.

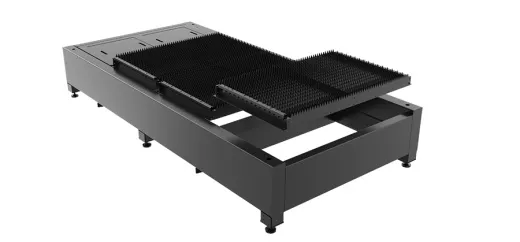

Сменный стол, приёмный стол и ЗИП

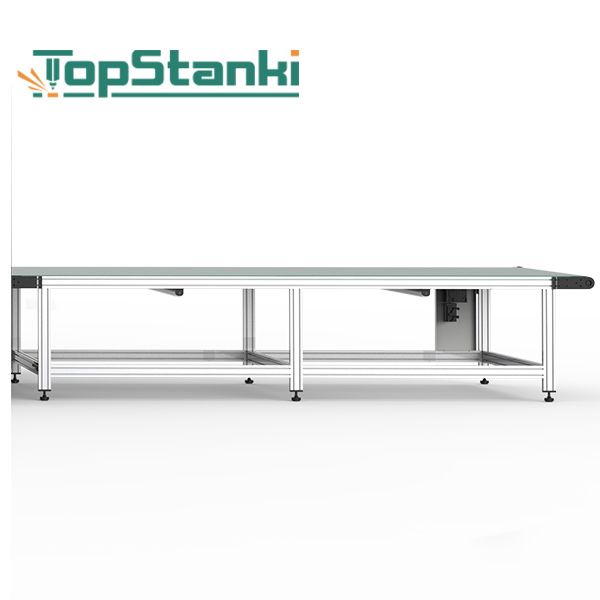

Сменный стол позволяет быстро переключаться между различными форматами заготовок и типами материалов. Приёмный стол обеспечивает организованную выгрузку готовых деталей, что упрощает логистику внутри производственного участка. Комплект ЗИП (запасные части, инструменты и принадлежности) в поставке — это возможность оперативного реагирования на износ расходных элементов без длительных простоев.
Заключение
Лазерный станок с ЧПУ TOPSTANKI AoreLaser R8015 6000W с автоматической рулонной подачей — это комплексное решение для предприятий, работающих с рулонным металлом. Источник Raycus обеспечивает производительность, головка RayTools BM06K — точность и качество реза, система FSCUT4000E с ПО CypCut-E — удобство управления, а сервомоторы Yaskawa и редукторы KOFON — надёжность приводной системы. Разматывающее и выравнивающее устройство, стабилизатор SBW-100KVA, защитная кабина с камерами и комплект ЗИП дополняют картину, делая станок сбалансированным решением для высокопроизводительного раскроя рулонной стали. Для предприятий, готовых перейти на качественно новый уровень автоматизации, такая конфигурация — это инвестиция в эффективность без компромиссов.
