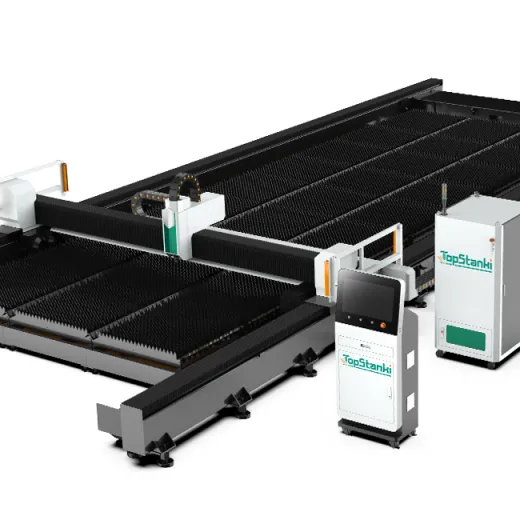

Комбинированный лазерный листорез-труборез с ЧПУ AoreLaser F3015T 3000w

Современное металлообрабатывающее производство всё чаще сталкивается с необходимостью обрабатывать и листовой прокат, и трубные заготовки на одном участке. Покупать два отдельных станка — листорез и труборез — означает нести двойные затраты на оборудование, обслуживание и производственные площади. Комбинированный лазерный листорез-труборез с ЧПУ AoreLaser F3015T 3000W решает эту задачу иначе: одна машина, два режима работы, быстрый переход между ними без демонтажа и дополнительной настройки.

В этой статье разберём, что представляет собой данная модель, какие узлы определяют её производительность и точность, и почему такой формат оборудования становится всё более востребованным на предприятиях малого и среднего бизнеса.

Лазерный источник и режущая головка

Сердце станка — иттербиевый волоконный лазерный источник Raycus мощностью 3000 Вт с маркировкой CE. Этот источник хорошо известен на рынке промышленной лазерной резки как надёжное и экономичное решение с ресурсом работы свыше 100 000 часов. При мощности 3 кВт станок уверенно режет углеродистую сталь толщиной до 20 мм, нержавеющую сталь — до 12 мм, алюминий — до 10 мм, латунь и медь — до 8 мм. Для большинства задач по раскрою листа и трубной заготовки этого диапазона более чем достаточно.

Лазерная головка Raytools BM110 с автофокусом — второй критически важный узел. Это швейцарская головка среднего класса с номинальной мощностью до 3,3 кВт, что даёт запас относительно установленного источника. Головка оснащена интерфейсом QBH, выдерживает давление режущего газа до 25 бар и обеспечивает диапазон автофокусировки от -12 до +10 мм. Автофокус здесь — не маркетинговая функция, а реальный рабочий инструмент: при смене толщины материала оператору не нужно вручную выставлять фокусное расстояние, система делает это автоматически. Скорость автофокусировки достигает 170 мм/с при точности повторения 0,05 мм. Это напрямую влияет на производительность: время на переналадку сокращается с минут до секунд.

Система управления FSCUT3000 DE-M

Управление станком построено на платформе FSCUT3000 DE-M от Shanghai BOCHU — это EtherCAT-система, специально разработанная для комбинированных станков, работающих и с листом, и с трубой. Она поддерживает работу с программным обеспечением CypCut для листового раскроя и TubePro для трубного, причём переключение между режимами происходит в рамках одного интерфейса.

Функциональные возможности системы включают автоматическое определение центра трубы с коррекцией отклонений от оси вращения патрона, поддержку обработки углов с активным управлением мощностью лазера и давлением газа, а также функцию предотвращения неполного реза с实时-контролем остатка материала. Для трубной резки система поддерживает стандартные профили — круглые, квадратные, прямоугольные, овальные, а также Т-, U-, H- и L-образные балки. Это означает, что станок справляется не только с типовыми трубными заготовками, но и с фасонным профилем.

Приводная система и редукторы

Приводная система станка построена на сервомоторах Inovance с распределением мощности: ось X — 850 Вт, две оси Y — по 850 Вт, ось Z — 400 Вт. Inovance — китайский производитель с признанной репутацией в области промышленной автоматизации, и использование их сервоприводов в лазерном оборудовании стало отраслевым стандартом для станков среднего ценового сегмента. Сервомоторы обеспечивают высокую точность позиционирования и стабильность при высокоскоростных перемещениях.

Редукторы KOFON — ещё один элемент, на который стоит обратить внимание. KOFON производит планетарные редукторы серии KPH, специально разработанные для лазерного оборудования. Эти редукторы обеспечивают люфт не более 1 угловой минуты, КПД передачи 97% и ресурс смазки до 20 000 часов. Для станка, работающего в интенсивном производственном режиме, это означает минимум простоев на обслуживание и стабильную точность на протяжении всего срока службы.

Электроника, охлаждение и вытяжка

Электрические компоненты станка — производства Chint и Omron. Chint отвечает за силовую часть: автоматические выключатели, контакторы, реле. Omron — за элементы управления и датчики. Такое сочетание обеспечивает надёжность и ремонтопригодность: компоненты этих брендов доступны на российском рынке и не требуют длительных поставок из-за рубежа.

Чиллер охлаждения входит в комплект поставки — для 3-киловаттного источника это стандартное решение, обеспечивающее стабильный температурный режим работы лазера и оптики. Зонная вытяжка удаляет продукты горения и дым непосредственно из зоны реза, что важно как для качества обработки, так и для соблюдения санитарных норм на производстве.

Труборезная приставка: возможности обработки труб

Труборезная приставка длиной 6 метров — одна из ключевых особенностей модели F3015T. Она оснащена автоматическим зажимом с двух сторон, который обеспечивает симметричный независимый зажим заготовки с автоматической регулировкой центра. Такая конструкция исключает перекосы при обработке длинных труб и позволяет работать как с короткими, так и с длинномерными заготовками без дополнительных поддерживающих устройств.

Диапазон обрабатываемых труб — от 15 до 230 мм в диаметре. Это покрывает практически весь спектр типовых задач: от тонкостенных декоративных труб малого сечения до несущих профилей крупного диаметра, применяемых в строительных металлоконструкциях, мебельном производстве, автомобилестроении и трубопроводной арматуре. Для круглых труб диапазон составляет Φ15–230 мм, для квадратных — 15×15 до 230×230 мм.

Заключение

Комбинированный лазерный листорез-труборез AoreLaser F3015T 3000W — это решение для предприятий, которым нужна универсальность без потери производительности. Источник Raycus, головка Raytools BM110 с автофокусом, система управления FSCUT3000 DE-M, сервомоторы Inovance и редукторы KOFON формируют сбалансированный комплекс, где каждый узел рассчитан на работу в связке с остальными. Труборезная приставка на 6 метров с двусторонним автоматическим зажимом расширяет функциональность станка далеко за пределы стандартного листового раскроя. Для производств, где в течение дня приходится переключаться между листом и трубой, такая конфигурация позволяет обойтись одной единицей оборудования вместо двух — и это не компромисс, а осознанный выбор в пользу эффективности.
