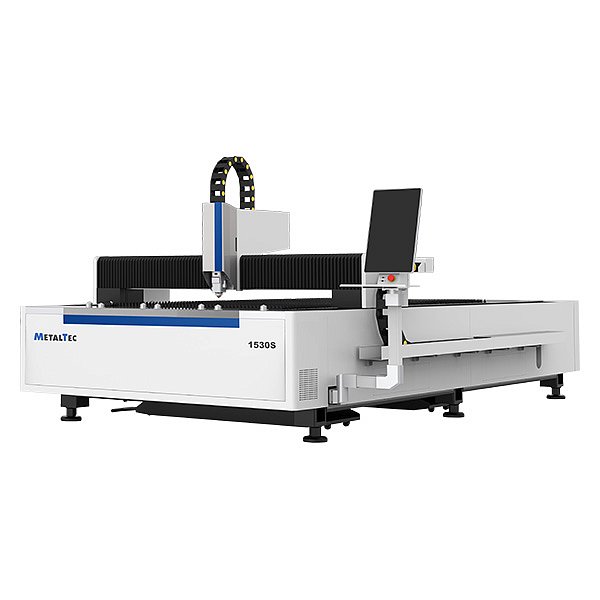

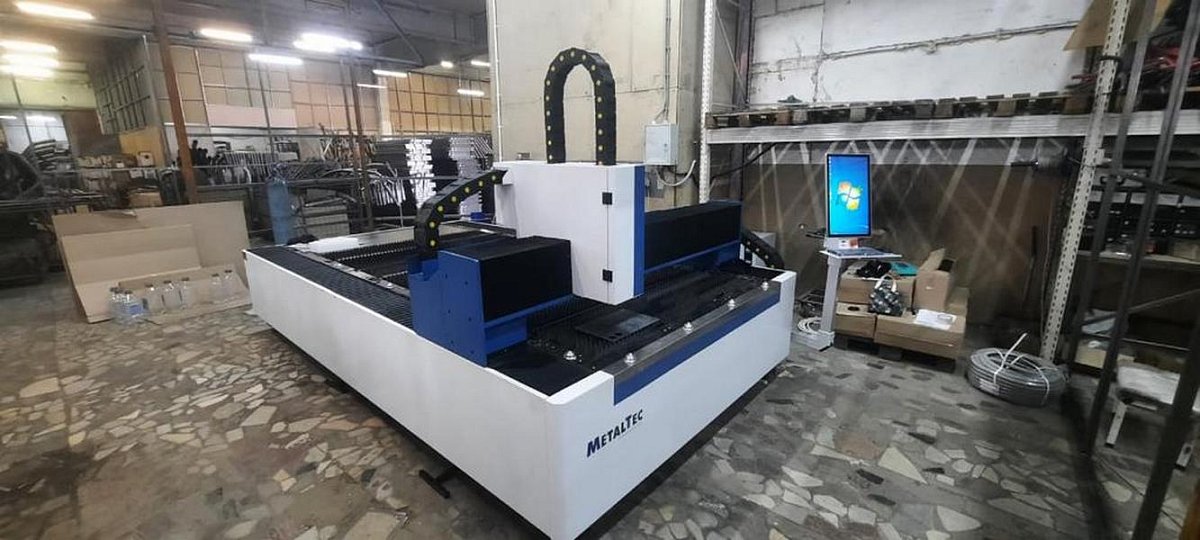

Конструктивные особенности современных лазерных станков с ЧПУ: залог точности и надежности
Современное производство предъявляет высокие требования к оборудованию, особенно к станкам лазерной резки. Их производительность, точность и долговечность напрямую зависят от инженерных решений, заложенных в основу конструкции. Рассмотрим ключевые особенности, определяющие качество и эффективность таких машин.

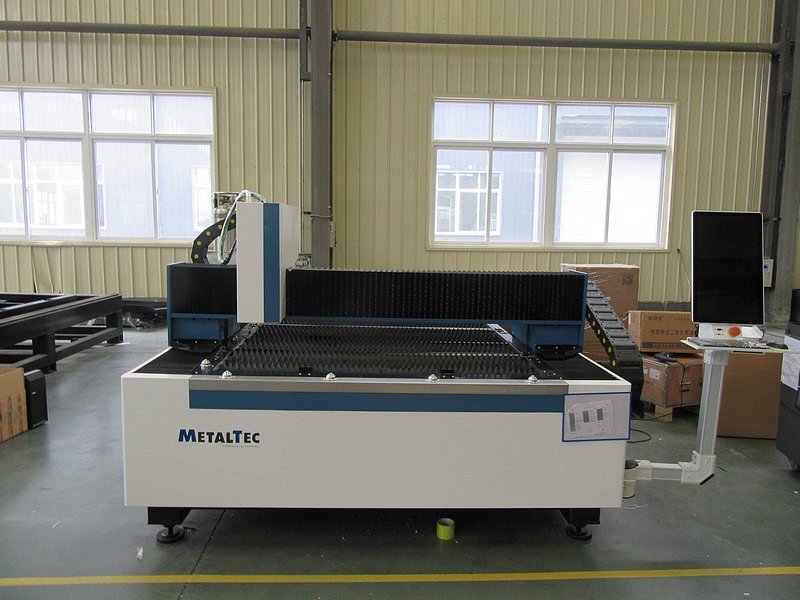

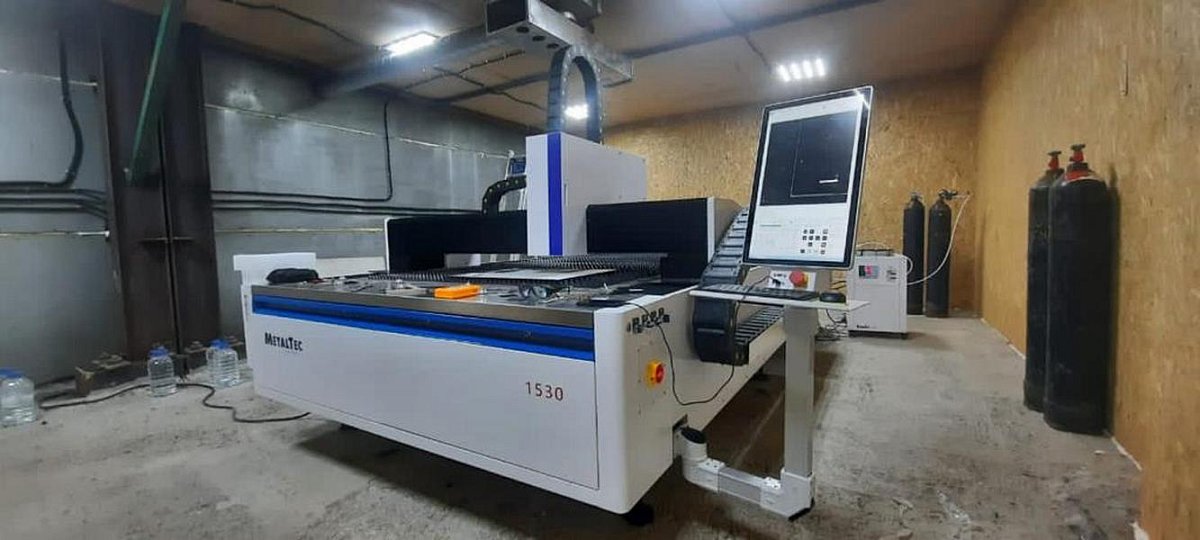

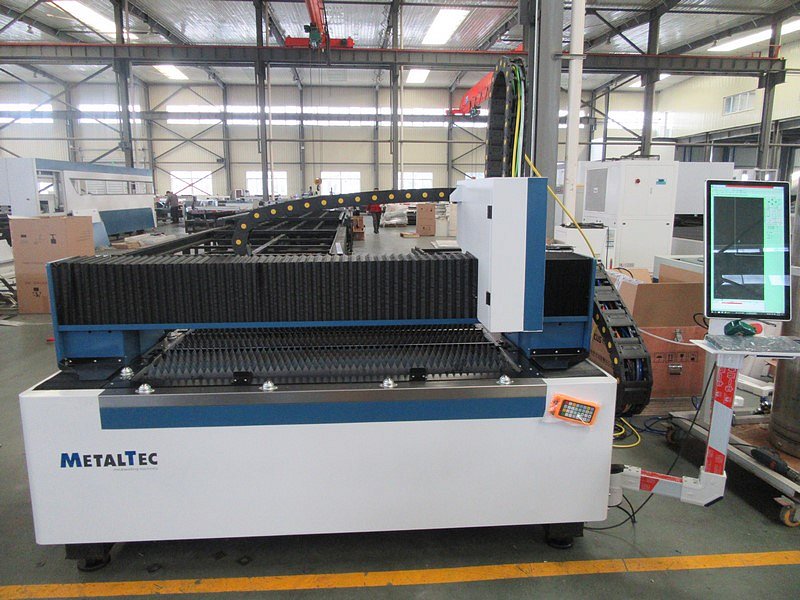

Фундамент: цельносварная станина

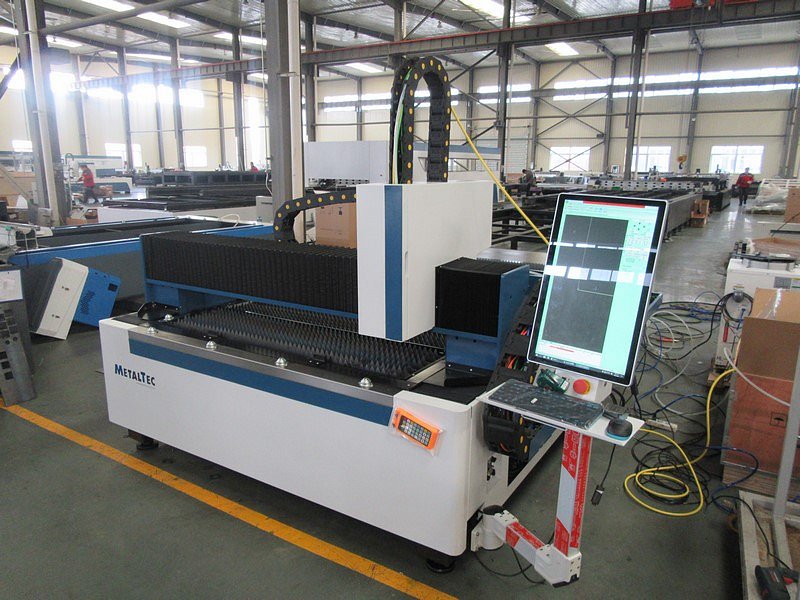

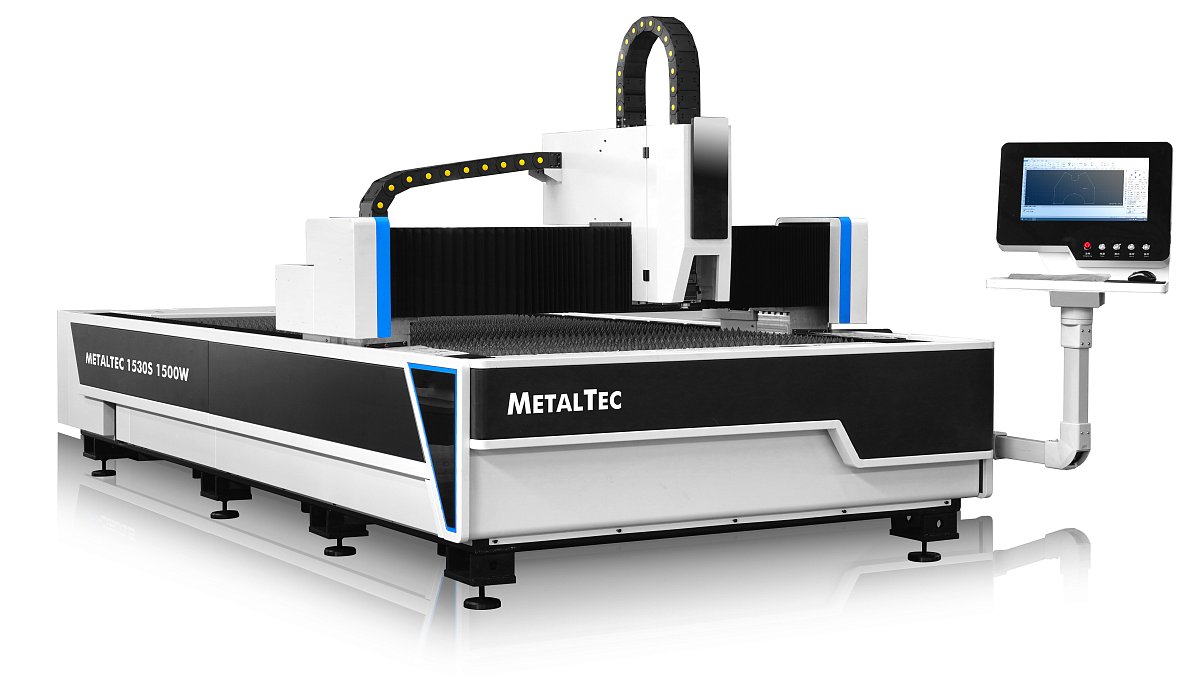

Основой любого прецизионного оборудования является станина. В современных лазерных станках применяется цельносварная станина портального типа, обладающая исключительной жесткостью и устойчивостью. В отличие от консольных моделей, портальная конструкция обеспечивает равномерное распределение нагрузок и стабильность при высокоскоростном перемещении. Для снятия внутренних напряжений металла станина проходит отжиг (термическую обработку), что гарантирует сохранение геометрии на протяжении всего срока службы и является основой для безупречной точности обработки.

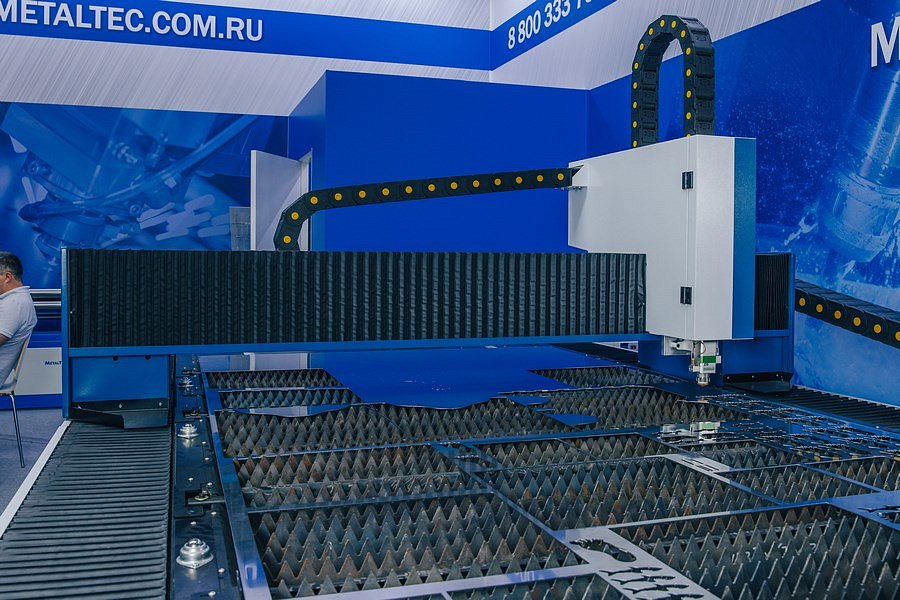

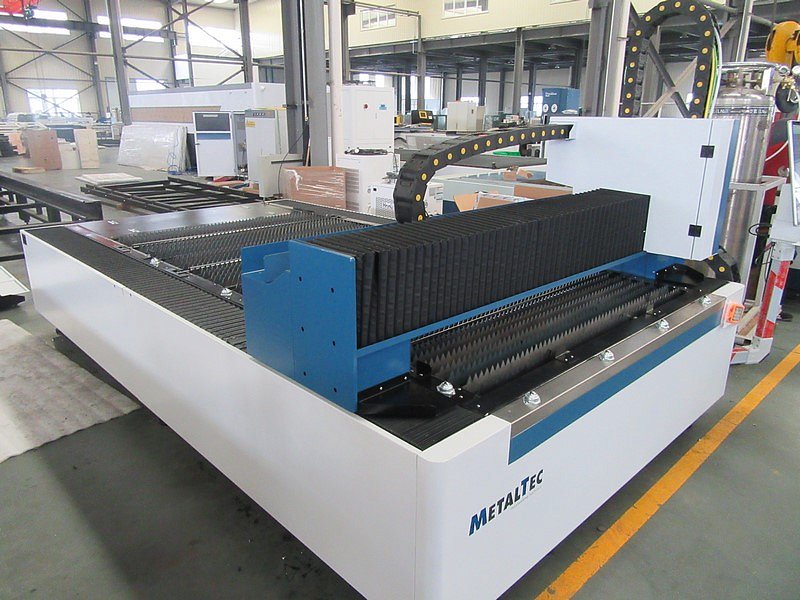

Портал: легкость и прочность

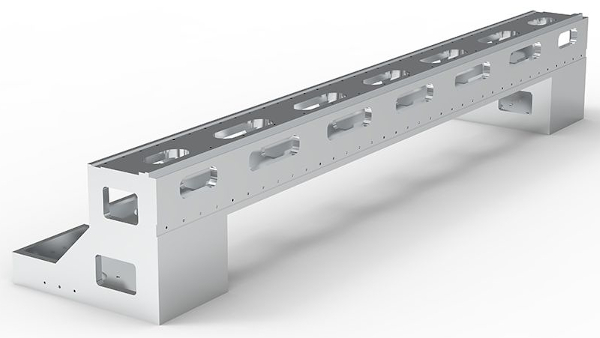

Движущаяся часть станка — портал — изготавливается из литого авиационного алюминия. Этот материал сочетает малый вес с высочайшей прочностью. Легкая балка снижает инерционную нагрузку на приводные системы, продлевая ресурс компонентов, а ее толстостенная конструкция полностью исключает деформации, обеспечивая «избыток жесткости».
Система перемещения: прецизионная механика
Точность позиционирования лазерного луча достигается за счет применения высококлассных компонентов:
-

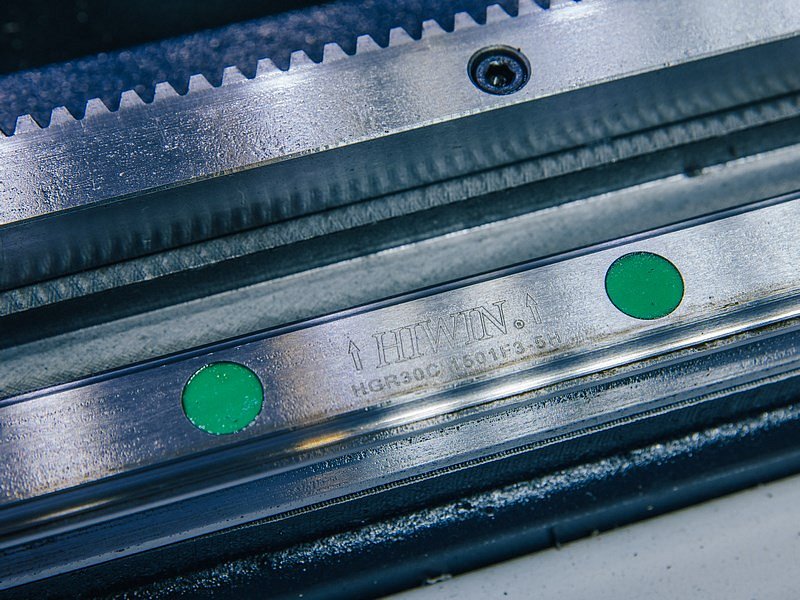

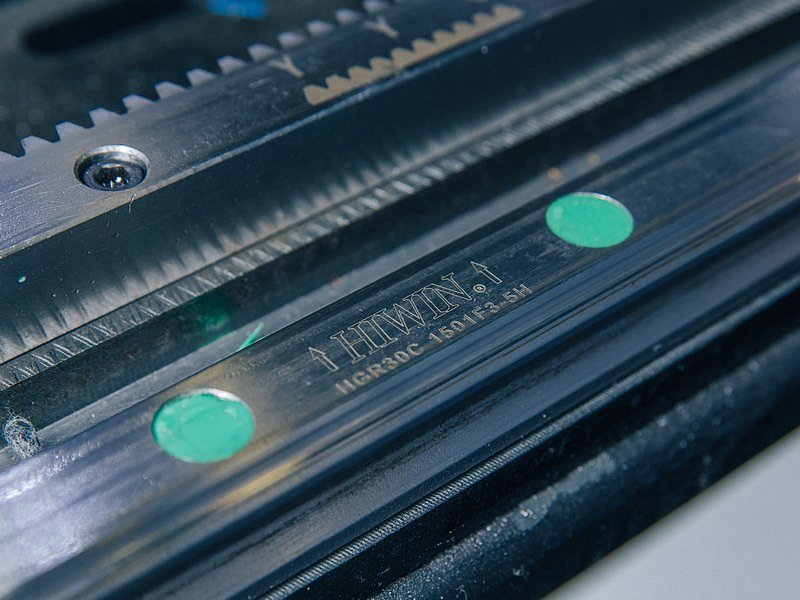

Направляющие: По всем осям (X, Y, Z) установлены квадратные линейные направляющие повышенной жесткости HIWIN (Тайвань) сечением 30 мм. Они обеспечивают плавное, безлюфтовое перемещение с максимальной устойчивостью.
-

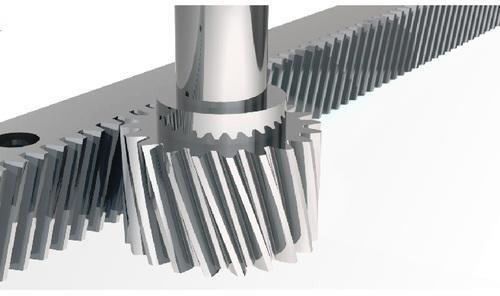

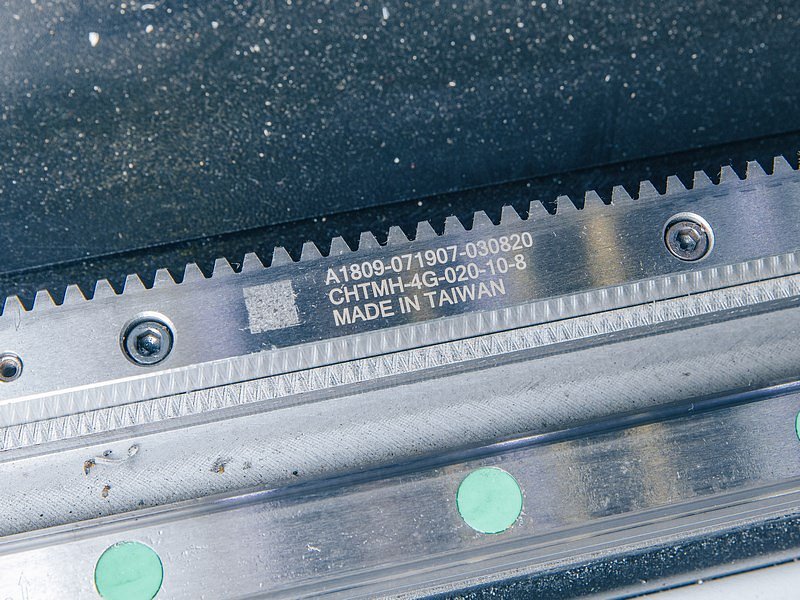

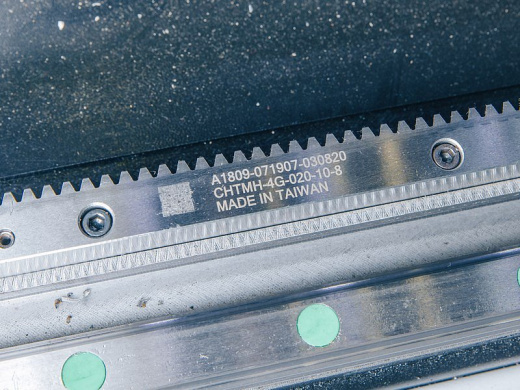

Привод: Передача движения осуществляется через высокоточные шарико-винтовые пары TBI (Тайвань), полностью исключающие люфт, и косозубые рейки YYC (Тайвань) по осям X и Y. Косозубая передача позволяет достигать высоких скоростей без потери точности и с минимальным шумом.
Приводная система: мощность и контроль

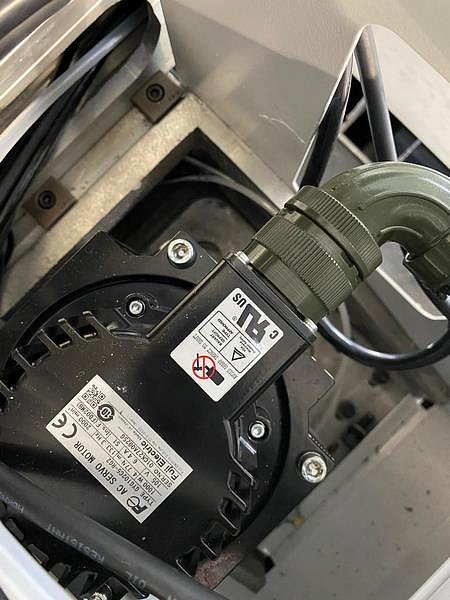

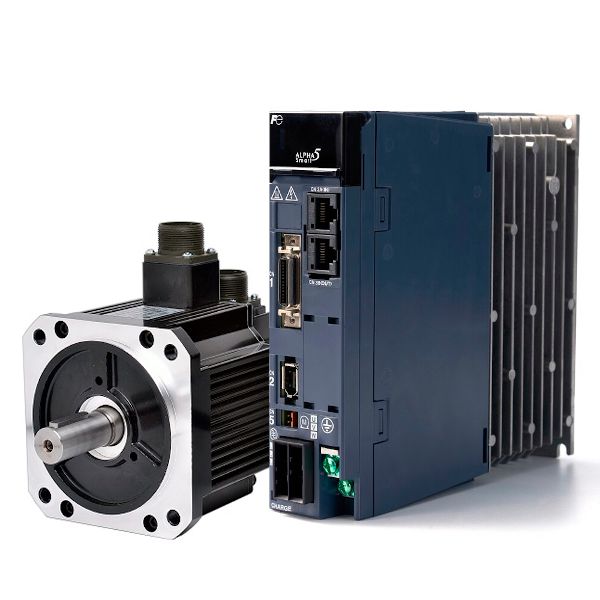

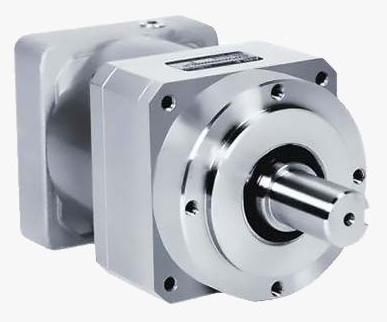

Динамику станку обеспечивают промышленные серводвигатели (такие как YASKAWA или аналогичные), которые гарантируют точность, отзывчивость и надежность. Для увеличения крутящего момента и точности позиционирования используются планетарные редукторы SHIMPO (Япония), отличающиеся высоким КПД, компактностью и не требующие обслуживания.
Лазерная система: сердце станка

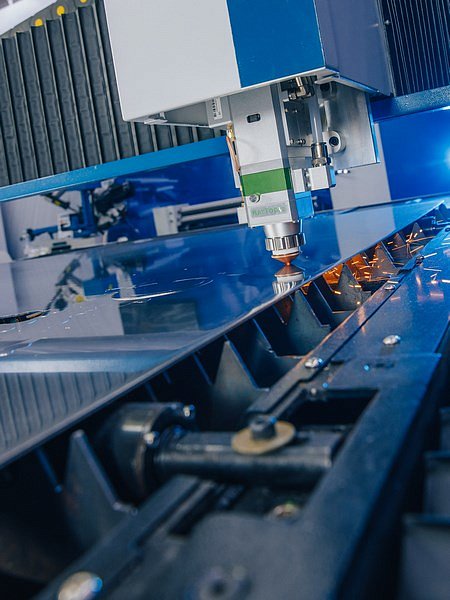

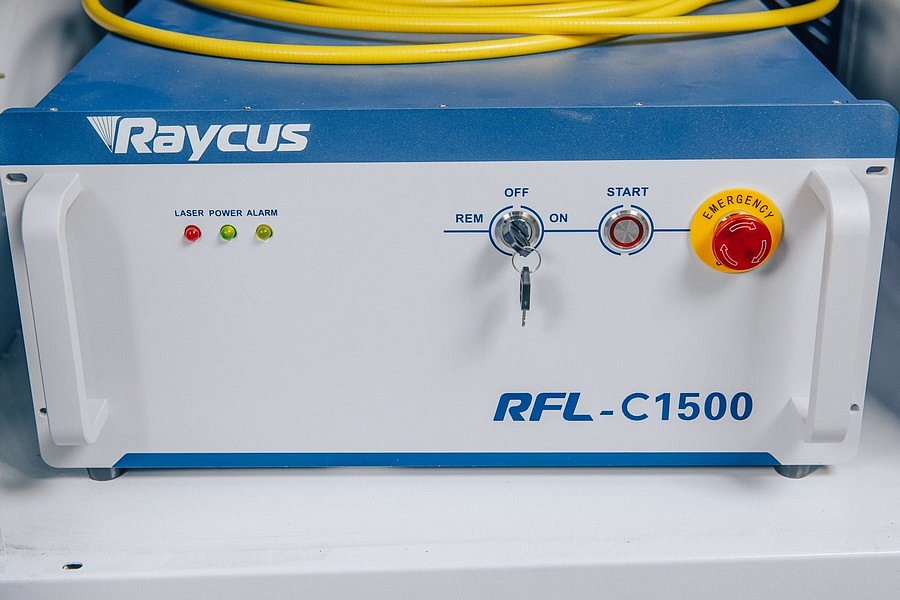

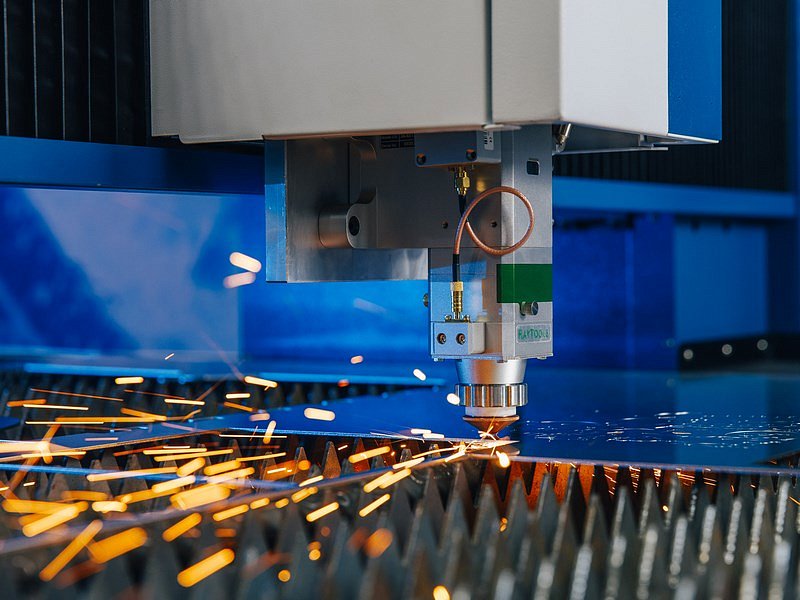

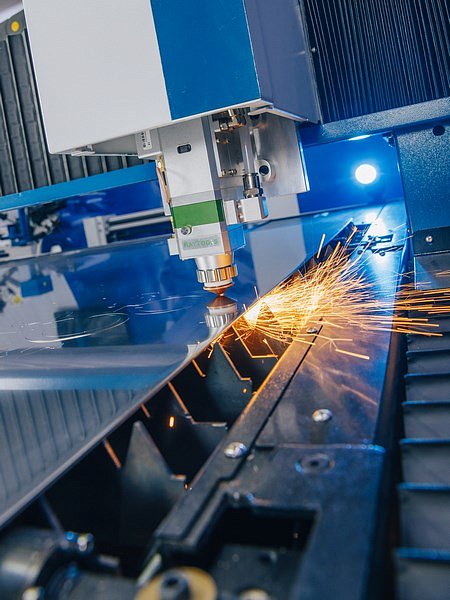

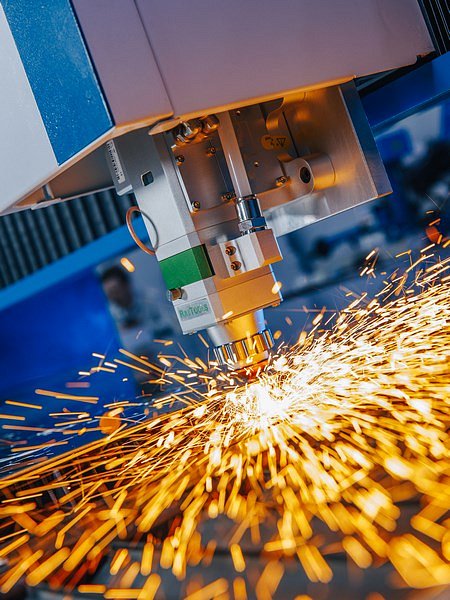

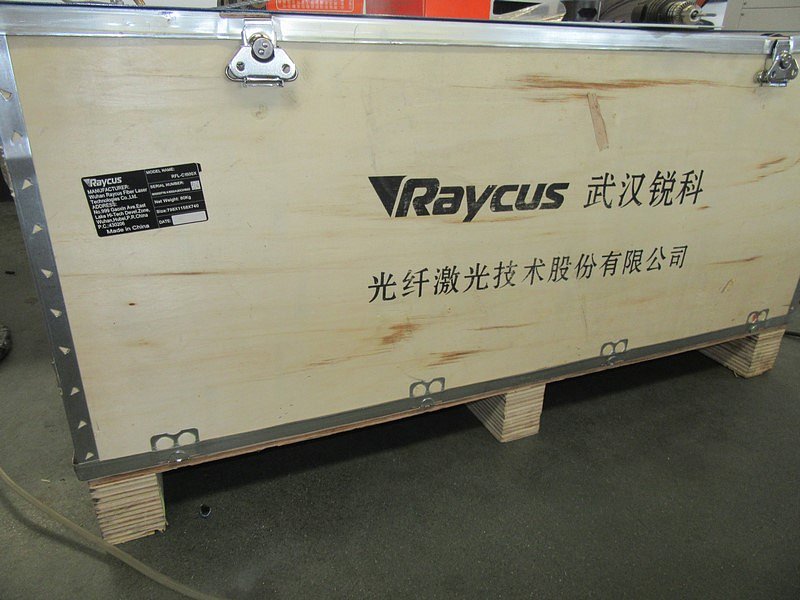

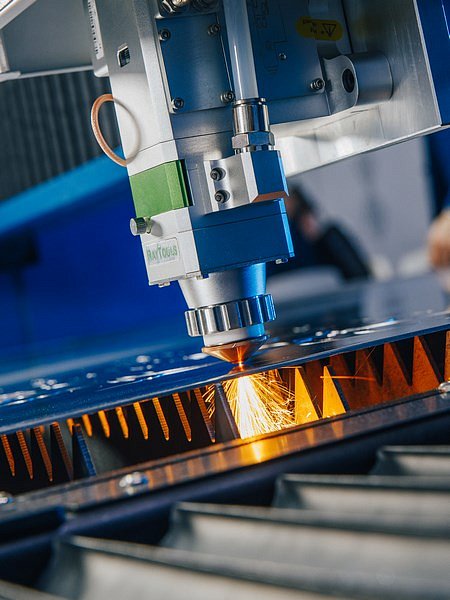

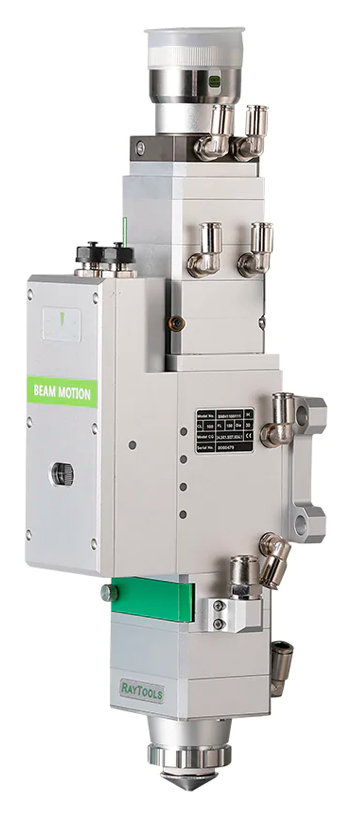

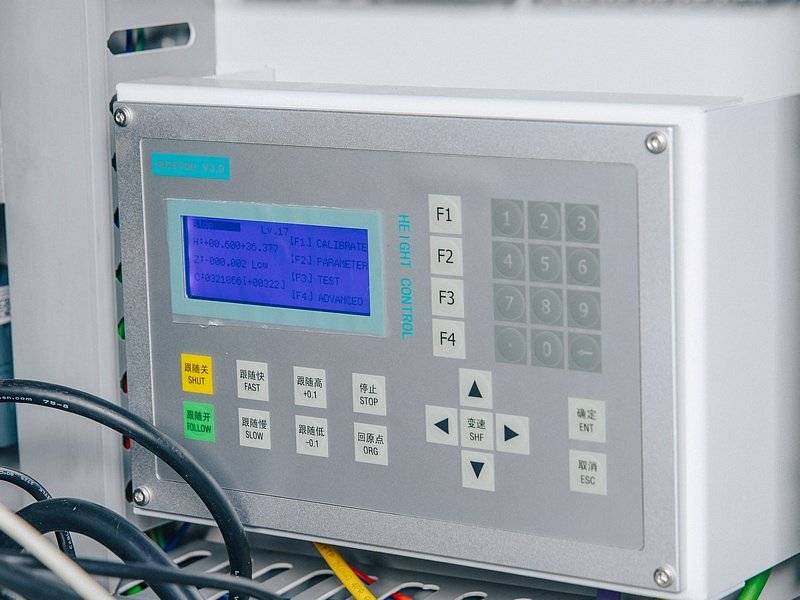

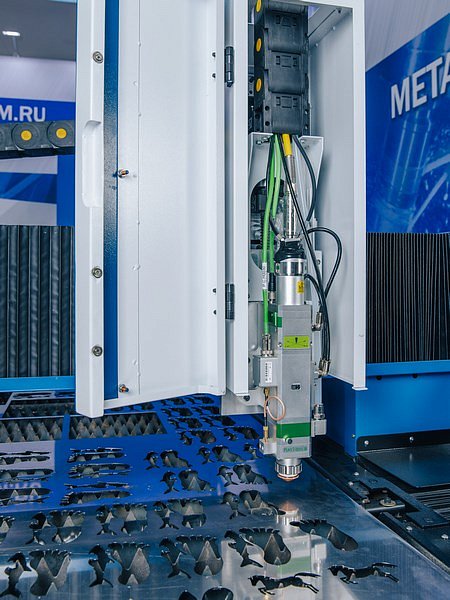

В качестве источника излучения часто применяются надежные волоконные лазеры Raycus (Китай) — мирового лидера в этом сегменте. Лазерная режущая головка с автофокусировкой (например, Raytools) автоматически поддерживает оптимальное расстояние до материала, что критически важно для качества реза, особенно на неровных поверхностях. Ее стабильную работу обеспечивает встроенная система водяного охлаждения.
Инфраструктура и управление
-

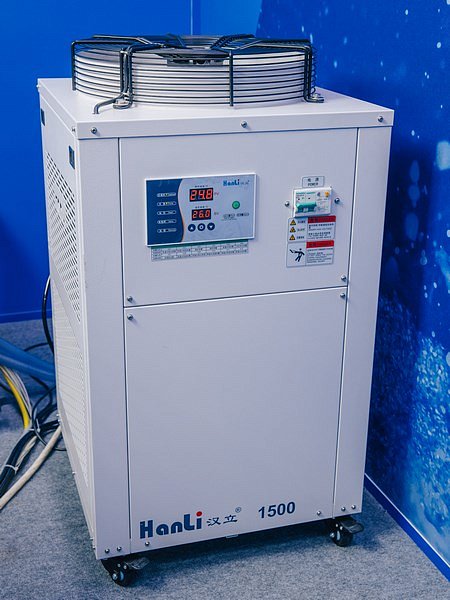

Охлаждение: Мощный чиллер в автоматическом режиме поддерживает заданную температуру лазерного источника, предотвращая перегрев.
-

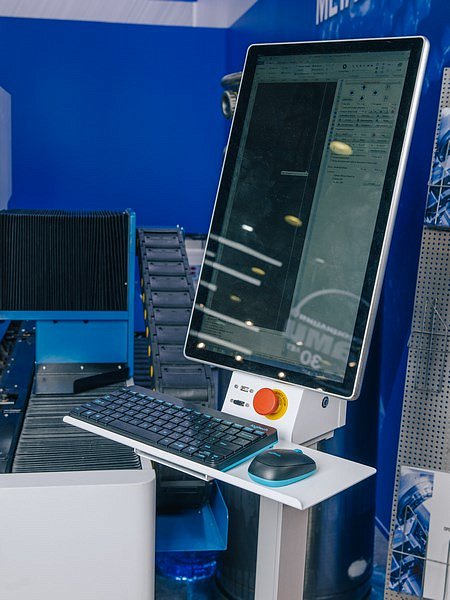

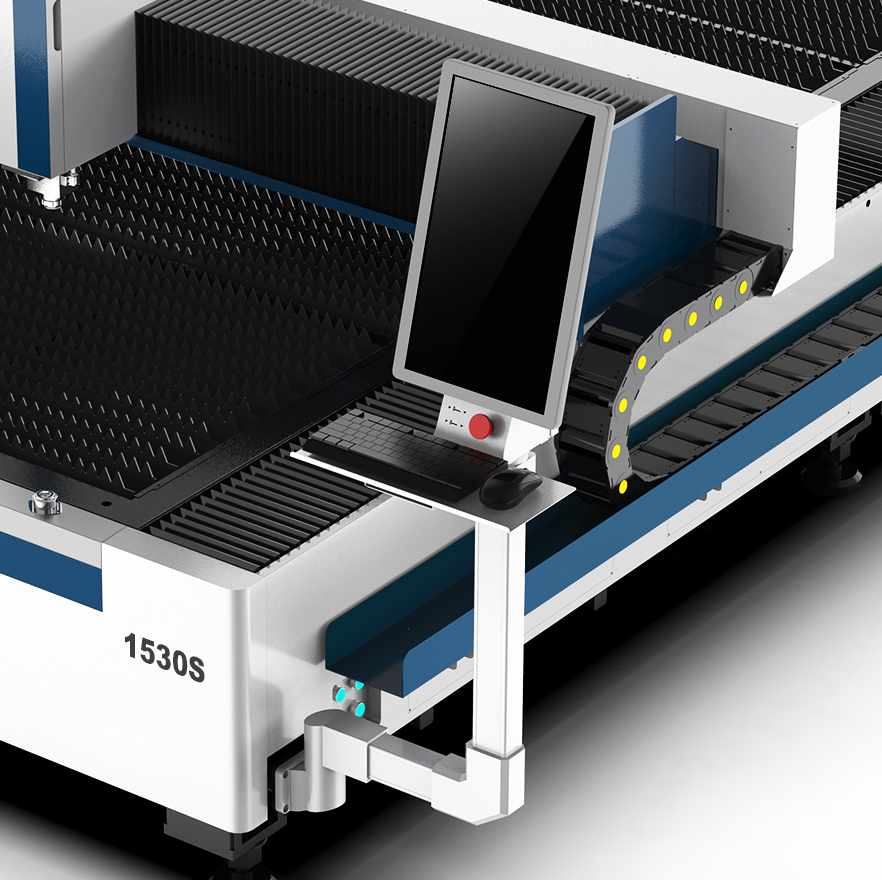

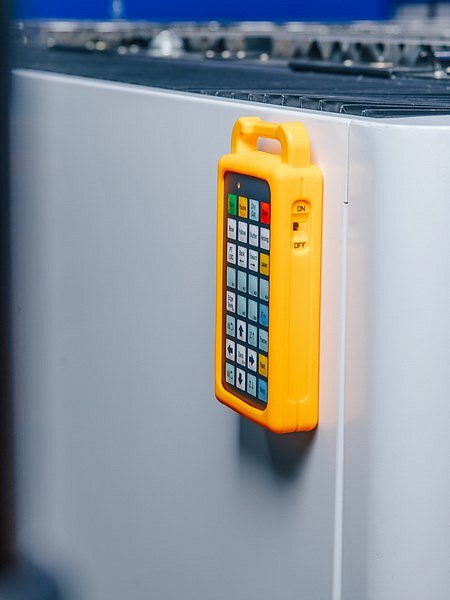

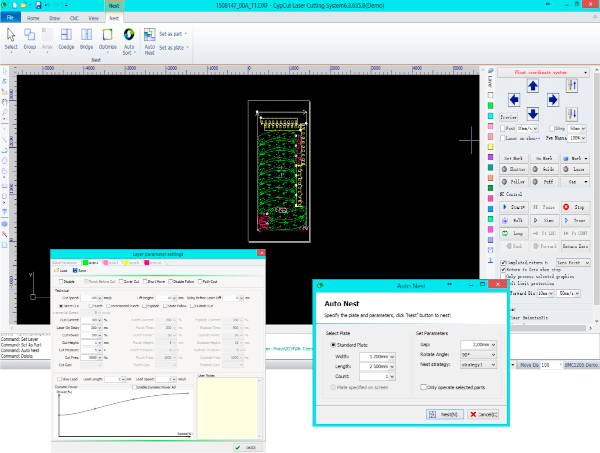

Управление: Станок управляется через эргономичную стойку с интуитивным интерфейсом. Работа ведется под управлением специализированного ПО (например, CypCut), которое поддерживает все распространенные форматы файлов (DXF, AI, DWG) и включает в себя CAD/CAM-модули для проектирования и генерации управляющих программ.
