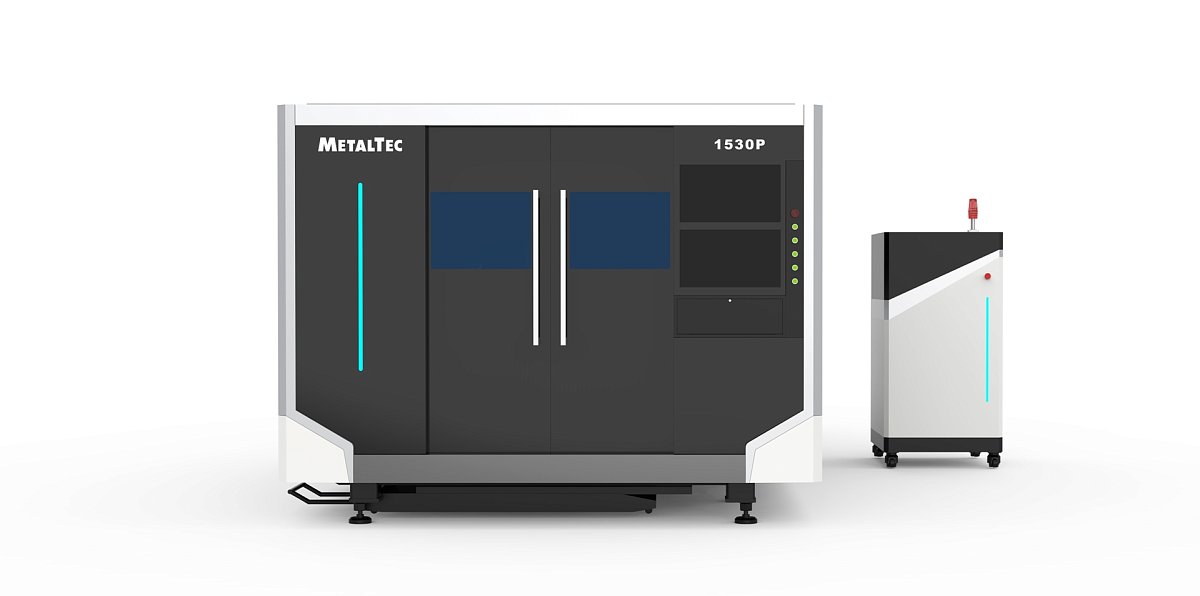

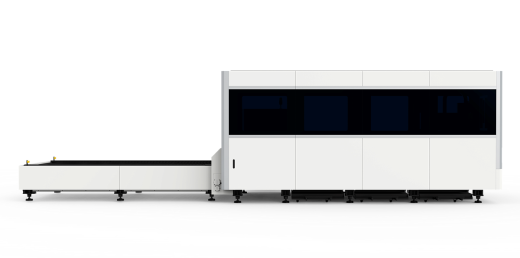

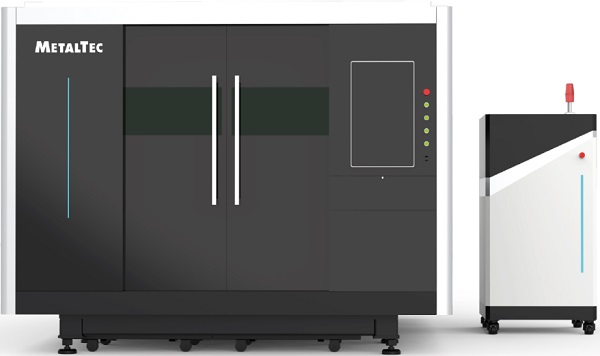

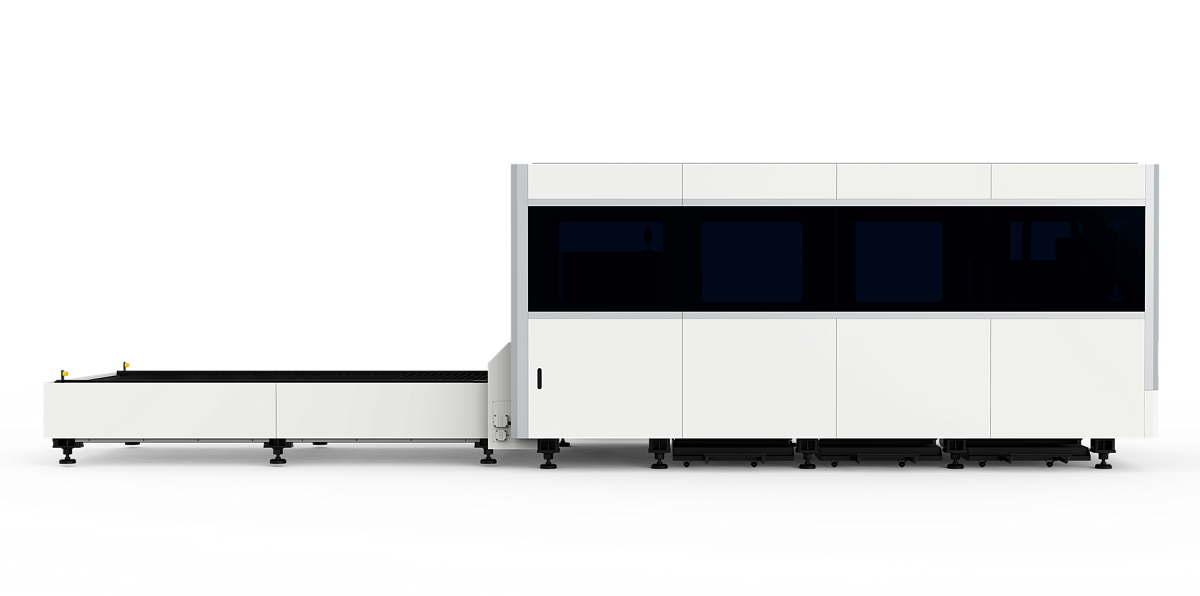

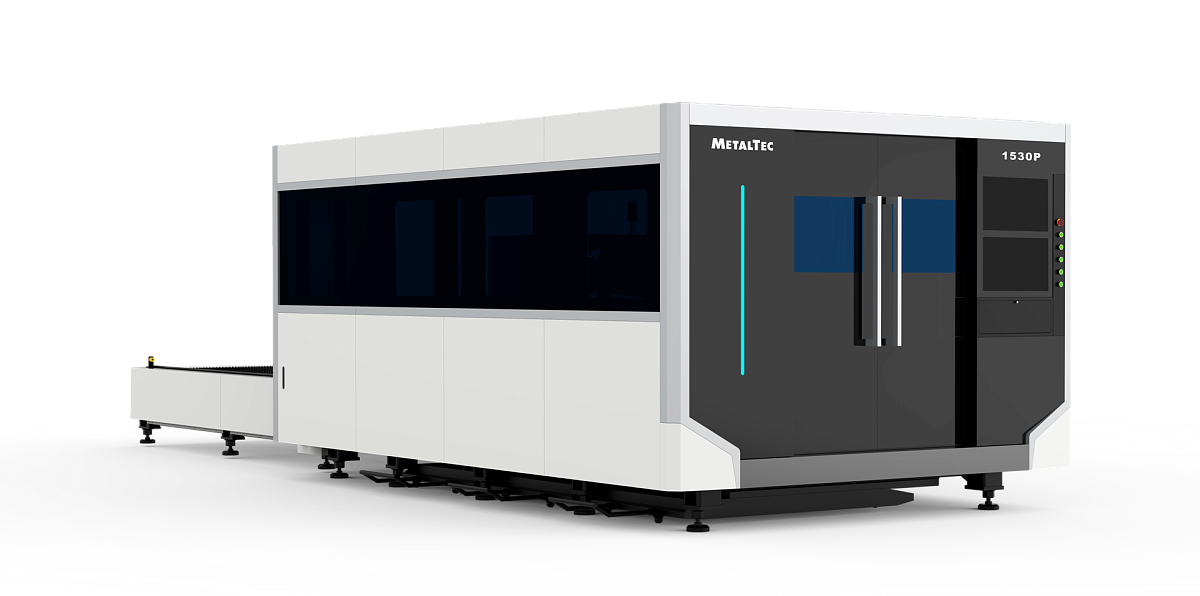

MetalTec 1530P (RAYCUS 6000 Вт CYPCUT 4000Е BLT421) промышленный комплекс лазерной резки

MetalTec 1530P: Конструктивные особенности и компоненты промышленного лазерного комплекса

В сфере современного промышленного оборудования лазерные станки для резки металла занимают особое место, определяя возможности и эффективность производства. Модель MetalTec 1530P с лазерным источником RAYCUS мощностью 6000 Вт и системой ЧПУ CYPCUT позиционируется как комплексное решение для высокопроизводительной и точной обработки. Его отличительная черта – сбалансированная конструкция, где массивность и устойчивость сочетаются с динамикой и прецизионностью.

Фундамент точности: Массивная конструкция и станина

Основой долговечности и геометрической стабильности станка служит массивная сварная станина, прошедшая процедуру термического отжига для снятия внутренних напряжений. Эта технологическая операция предотвращает последующие деформации, обеспечивая постоянную жесткость конструкции, что является обязательным условием для безупречной точности лазерной резки на протяжении всего срока службы. В отличие от консольных систем, портальная схема с литой поперечной балкой гарантирует равномерное распределение нагрузок и отсутствие вибраций.

Динамичное звено: Портальная система из авиационного алюминия

Портал станка выполнен из литого алюминиевого сплава авиационного класса. Это инженерное решение дает двойной выигрыш: значительное снижение массы движущихся частей по сравнению со стальным аналогом и сохранение исключительной жесткости. Меньший вес минимизирует инерционную нагрузку на приводные системы и линейные направляющие, способствуя увеличению их ресурса, а толстостенная конструкция балки исключает прогибы и деформации даже при длительной эксплуатации.

Сердце механики: Прецизионные компоненты перемещения

Точность позиционирования лазерной головки обеспечивается комбинацией высококлассных компонентов от мировых лидеров:

• Линейные направляющие HIWIN (Тайвань): По всем осям (X, Y, Z) установлены квадратные направляющие сечением 30 мм повышенной жесткости. Они гарантируют минимальное трение, отсутствие люфта и высокую грузоподъемность, что критически важно для стабильной работы лазерного станка на высоких скоростях.

• Шарико-винтовые пары TBI (Тайвань): На оси Z применяется высокоточная ШВП, полностью исключающая люфт и обеспечивающая филигранное позиционирование режущей головки, особенно при обработке сложных 3D-контуров.

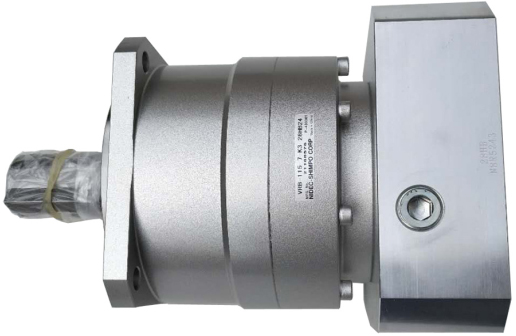

• Приводная система: Перемещение по осям X и Y реализовано с помощью косозубой рейки YYC (Тайвань) и шестерни, что позволяет достигать высоких скоростей без потери точности зацепления. Привод осуществляется серводвигателями Fuji (Япония), известными своей надежностью и отзывчивостью, в паре с планетарными редукторами Shimpo (Япония), обеспечивающими высокий КПД и компактность.

Лазерная система и автоматизация

• Источник излучения: Станок комплектуется оптоволоконным лазером Raycus (Китай)  мощностью 6000 Вт – проверенными решениями на рынке, обеспечивающими высокую скорость и качество реза.

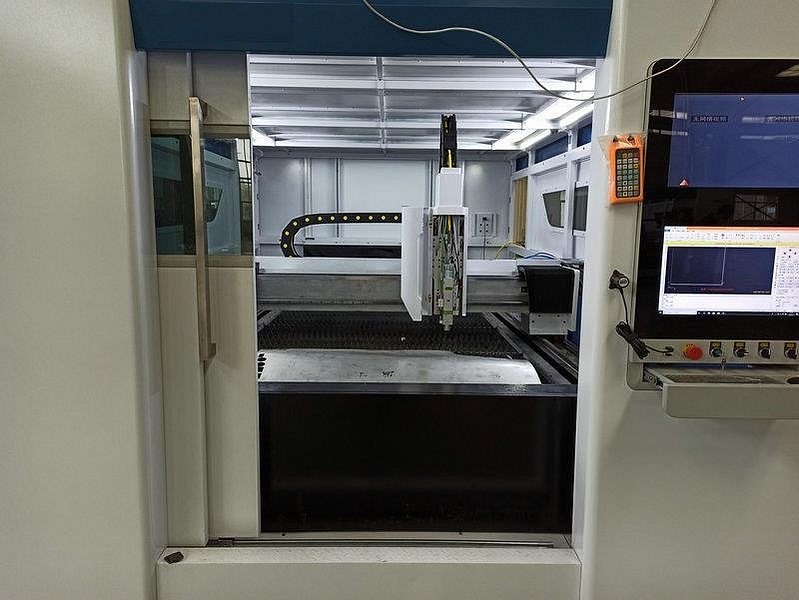

• Режущая головка: Установлена головка BLT421 с функцией автоматической фокусировки и автономным контроллером высоты, позволяющим работать с неровными заготовками.

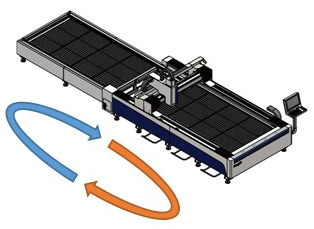

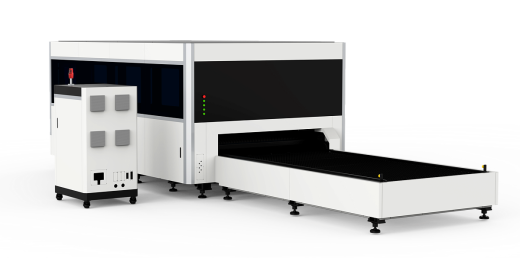

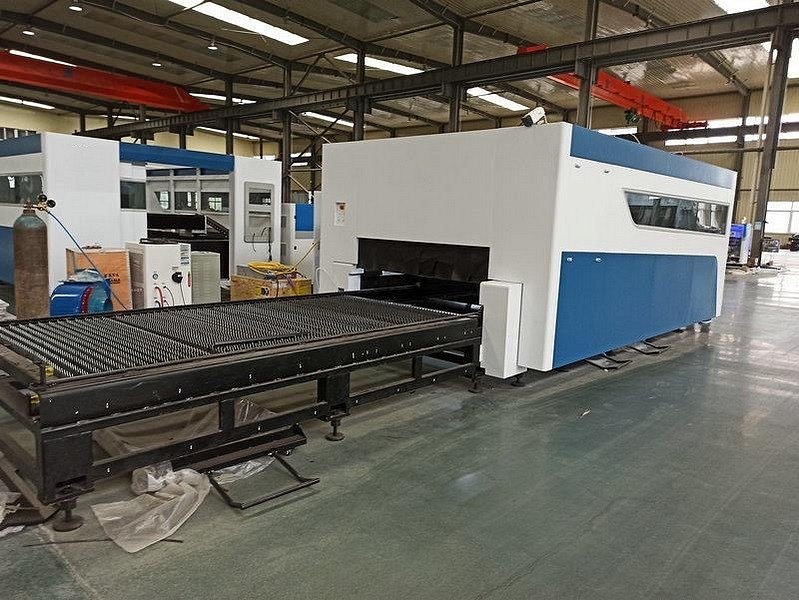

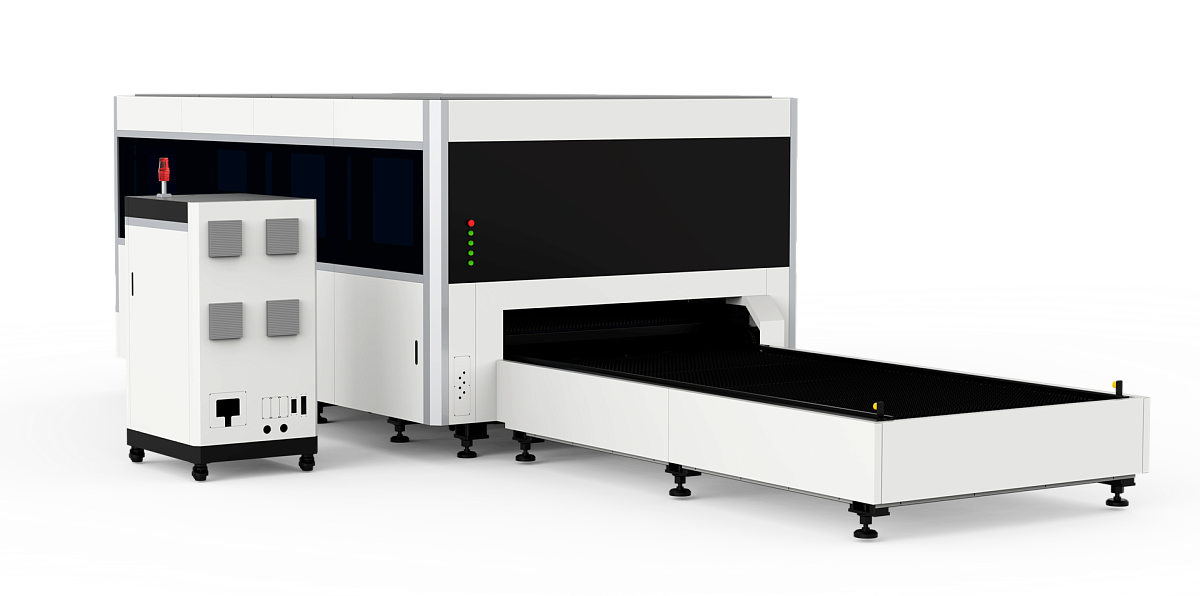

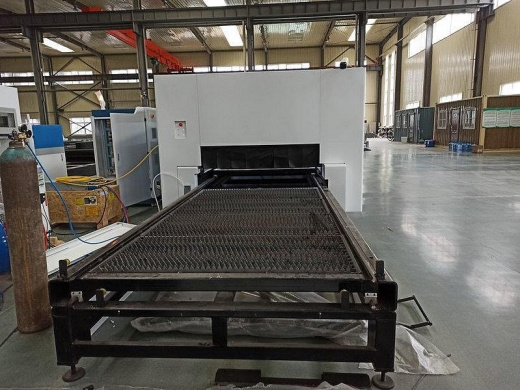

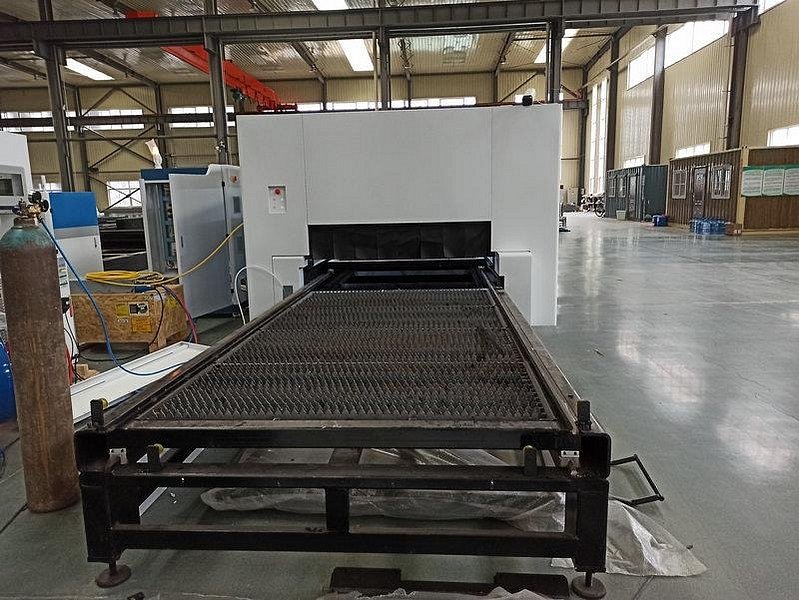

• Повышение производительности: Ключевой опцией является система автоматической смены столов, позволяющая загружать новый лист на одном столе, пока на другом идет резка, что сводит к минимуму простой оборудования.

Комплексное оснащение для готового производства

Производитель уделяет внимание не только основной механике, но и сопутствующему оснащению, делая станок готовым решением:

• Система охлаждения: Мощный чиллер Hanli обеспечивает стабильный температурный режим лазерного источника.

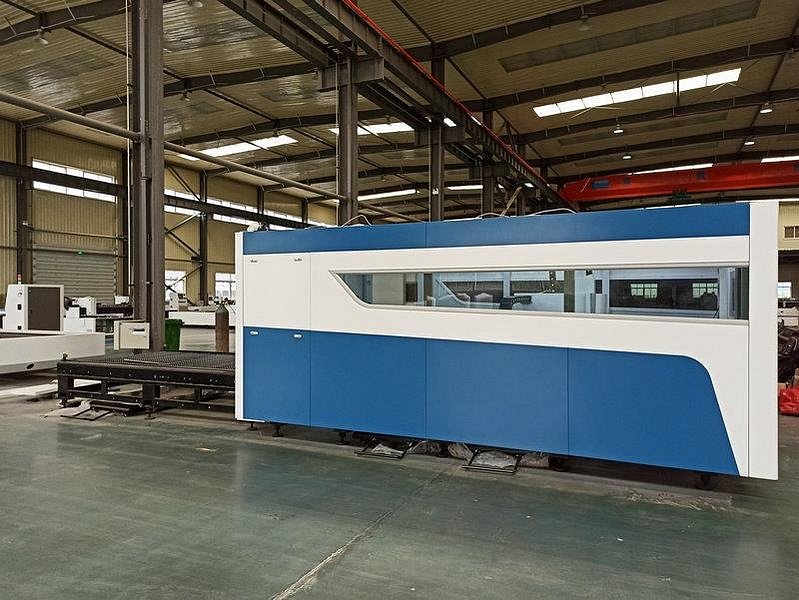

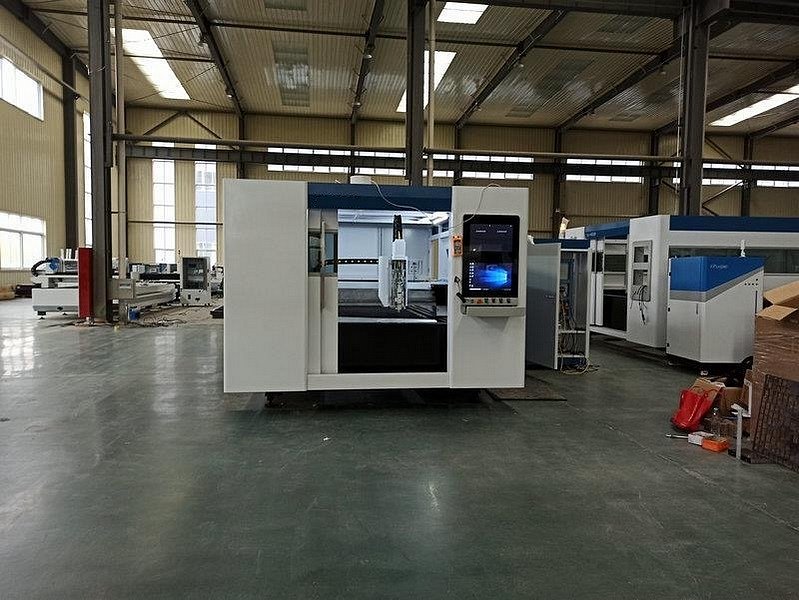

• Защита и экология: Кабинетная защита со встроенной аспирационной установкой оберегает оператора от излучения и эффективно удаляет продукты обработки (пыль, газы).

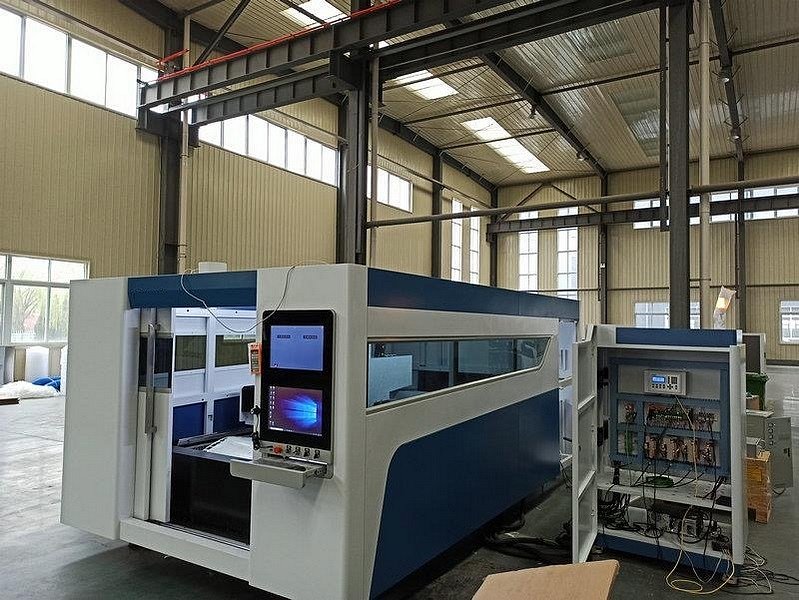

• Управление: Эргономичная стойка управления с интуитивным ПО Cypcut, поддерживающим русский язык и основные графические форматы (DXF, AI, DWG), упрощает подготовку и ведение процесса.

• Надежная периферия: Использование пневматических компонентов SMC (Япония) для вспомогательных операций (подъем упоров, обдув) повышает общую надежность системы.

Итог

Лазерный комплекс MetalTec 1530P – это не просто набор комплектующих, а тщательно сбалансированная система. Сочетание массивной термически обработанной станины, облегченного, но жесткого алюминиевого портала, прецизионной механики от HIWIN, TBI, YYC и мощных сервоприводов Fuji создает фундамент для высокой производительности и точности. Наличие автоматической смены столов, кабинетной защиты и готового ПО делает его оптимальным выбором для предприятий, нацеленных на бесперебойное и эффективное производство с высоким качеством конечной продукции.
