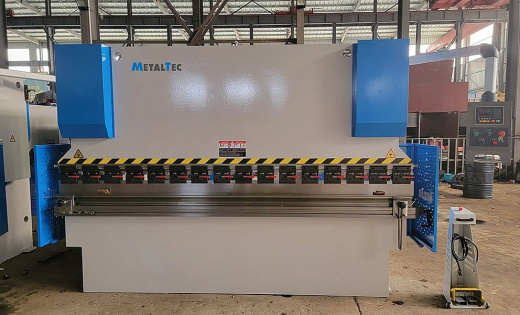

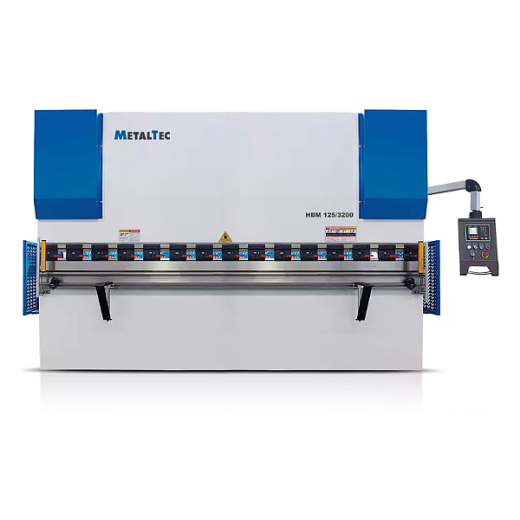

MetalTec HBM 125/3200M (E22, ручная компенсация прогиба, инвертор заднего упора) листогибочный гидравлический пресс

Гидравлический листогибочный пресс MetalTec HBM 125/3200M: Детальный обзор технологической мощи

Оборудование для гибки металла является cornerstone современного производства. Среди представленных на рынке решений гидравлический листогибочный пресс MetalTec HBM 125/3200M выделяется своим сбалансированным сочетанием мощности, технологичности и адаптивности. Данная модель, оснащенная системой управления E22 и функцией ручной компенсации деформации балки, предназначена для выполнения широкого спектра задач с высокой повторяемостью и качеством.

Фундаментальная основа: Массивная станина

Ключом к точности и долговечности любого пресса служит его станина. У модели HBM 125/3200M она представляет собой массивную цельную конструкцию, выполненную методом сварки из высокопрочной стали. Критически важным этапом производства является высокотемпературный отжиг, которому подвергаются рама и основание. Эта процедура снимает внутренние напряжения металла, что в итоге гарантирует исключительную жесткость, стабильность геометрии и длительный срок службы всего станка, минимизируя влияние вибраций и рабочих нагрузок.

Сердце системы: Гидравлика и привод

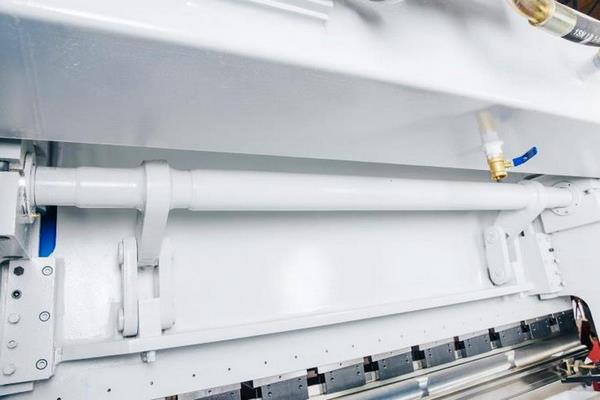

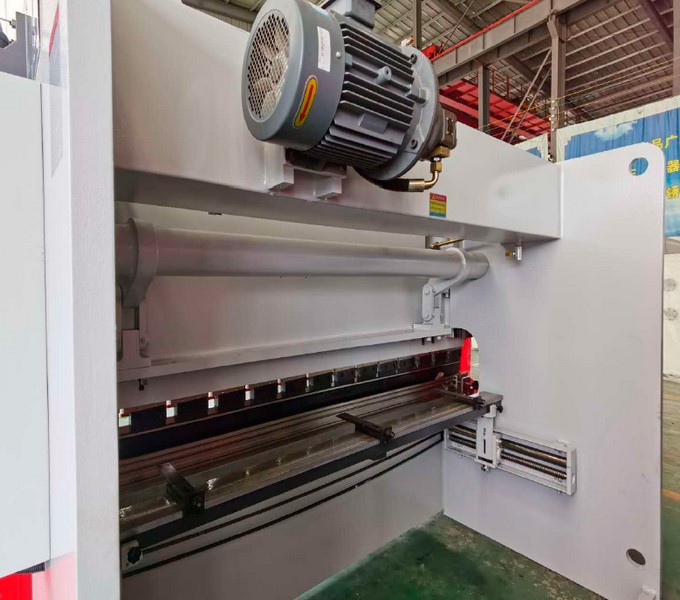

Силовую часть пресса формируют надежные гидроцилиндры, создающие усилие до 125 тонн (1250 кН). Их синхронная работа обеспечивается через торсионный вал, что гарантирует принудительную жесткую синхронизацию и равномерное давление по всей длине балки.

Гидравлический контур построен на комплектующих премиум-класса:

• Клапаны и гидрораспределители Bosch Rexroth (Германия) — обеспечивают оптимальное и точное управление потоками жидкости и давлением в системе.

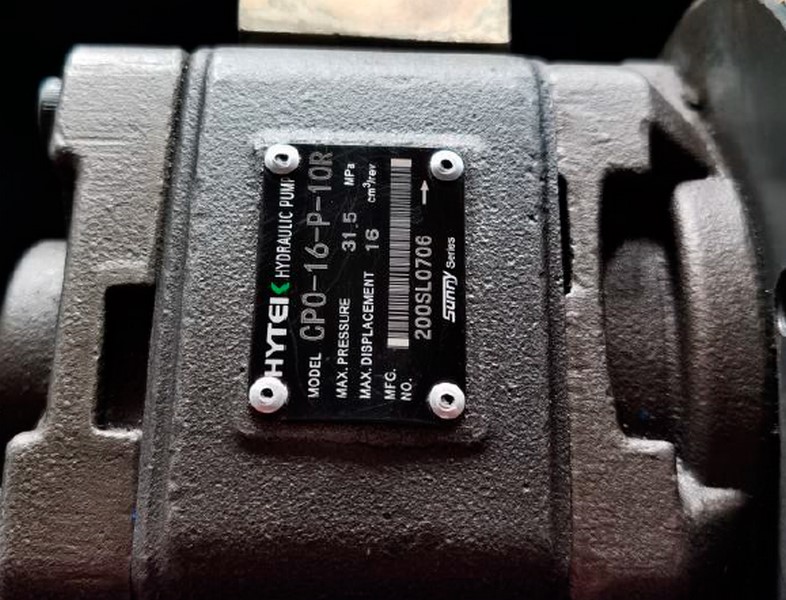

• Гидравлическая помпа Sunny (США) — служит источником надежного и стабильного давления.

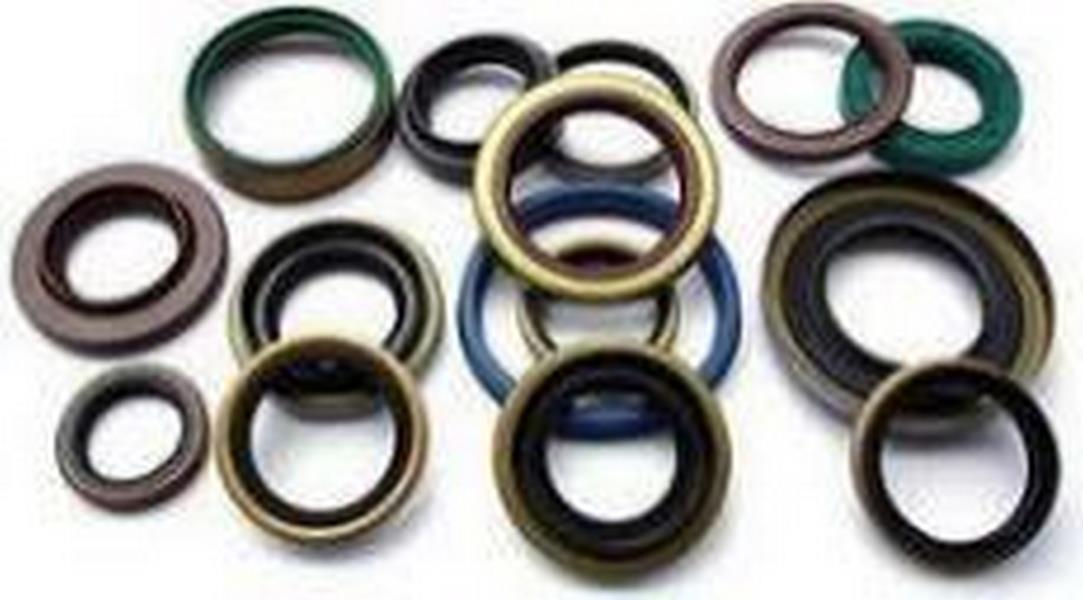

• Уплотнительные кольца Parker (США) — гарантируют долговечную герметичность всех соединений, предотвращая утечки.

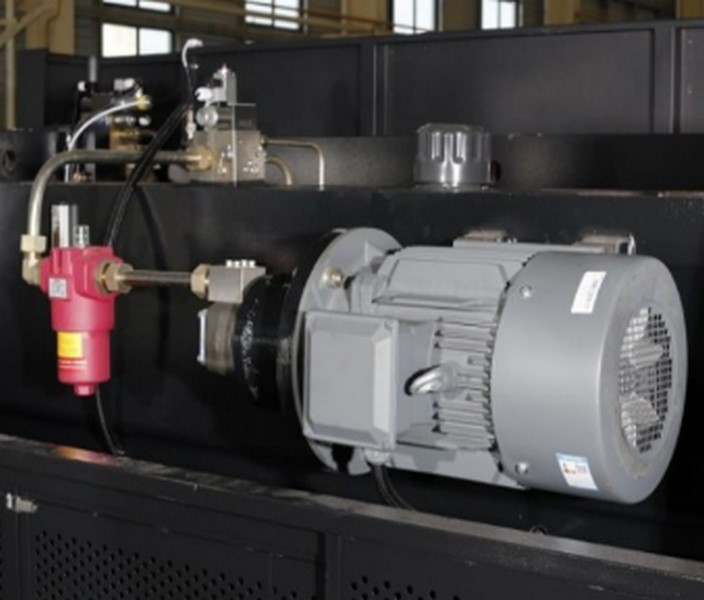

Энергию системе дает надежный двигатель серии SIEMENS BEIDE в чугунном корпусе, мощностью 7.5 кВт.

Интеллект и управление: Точность до сотых долей

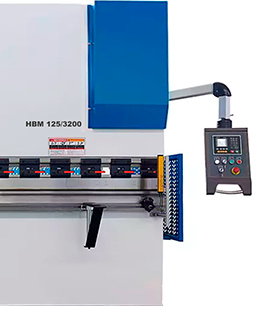

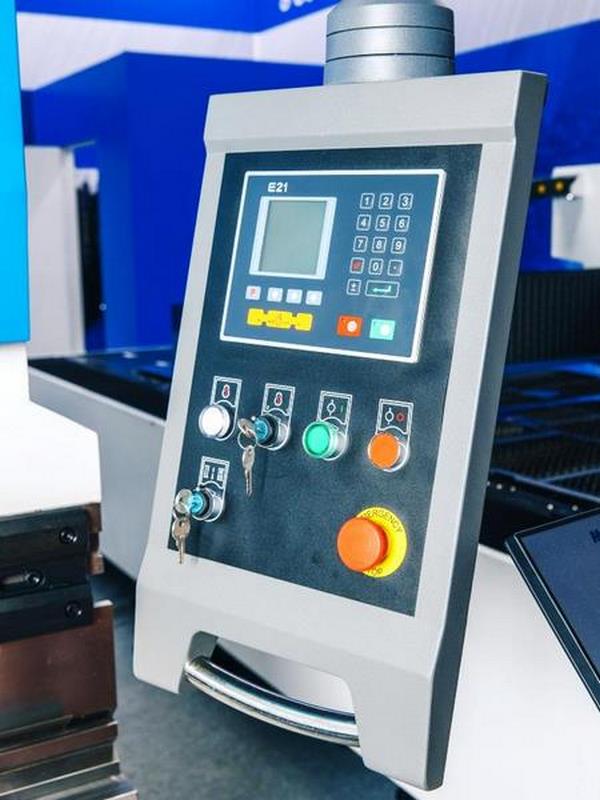

Управление станком осуществляется через технологичную систему E22, предлагающую интуитивный интерфейс и широкий функционал для оптимизации производства. Система позволяет создавать и хранить до 30 программ (по 15 шагов в каждой), программировать угол гиба напрямую в градусах с возможностью коррекции, задавать выдержки и ограничения.

Высокую точность позиционирования обеспечивают:

• Задние упоры по оси X (3 шт.): Привод на шарико-винтовой паре HIWIN (Тайвань) обеспечивает автоматическое и точное (с точностью 0.1 мм) перемещение трех упоров, что на один больше, чем у многих аналогов, повышая удобство поддержки длинных заготовок.

• Ручная регулировка по высоте (ось R): Позволяет адаптировать балку упоров под разный инструмент.

• Индукционные концевики: Следят за положением верхней подвижной балки (рамы) с точностью до 0.01 мм.

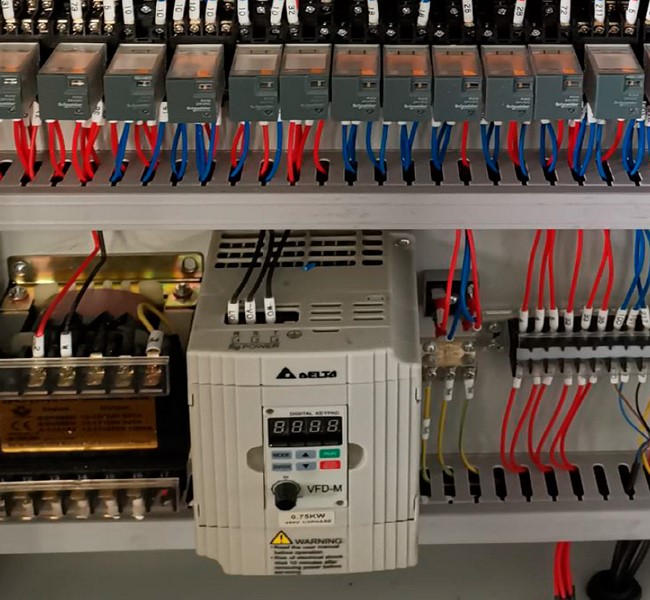

• Инвертор Delta (Тайвань): Отвечает за плавное и точное движение осей.

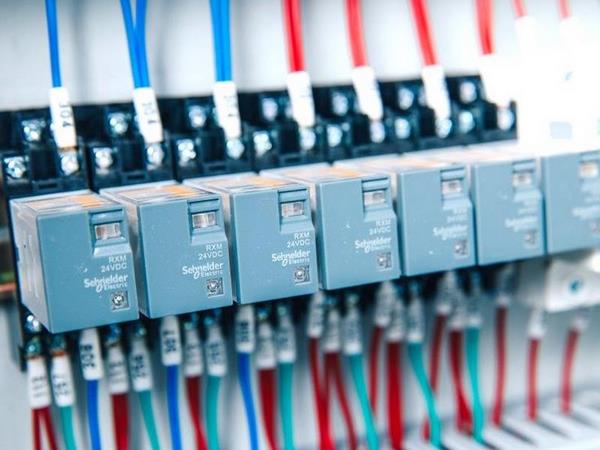

Электрические компоненты собраны в защищенном электрошкафу с аппаратурой Schneider Electric (Франция), что гарантирует их стабильную работу в условиях цеха.

Критическая технология: Компенсация прогиба (Бомбирование)

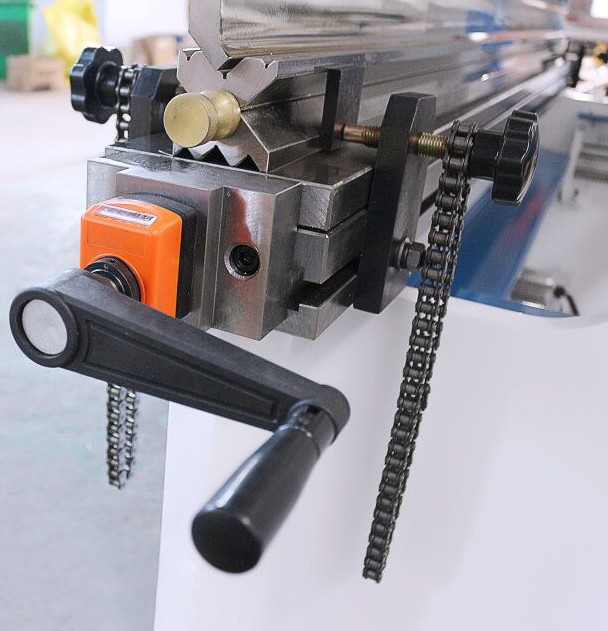

Одной из ключевых особенностей данной модели является система механической компенсации прогиба. При гибке длинных деталей балка пресса, закрепленная по краям, подвергается упругой деформации в центре, что приводит к неравномерности угла гиба (меньший угол в середине заготовки). Ручной механизм компенсации позволяет оперативно компенсировать этот прогиб, обеспечивая постоянный, точный угол по всей длине изгиба, что критически важно для качества готовых изделий.

Оснащение для эффективной работы

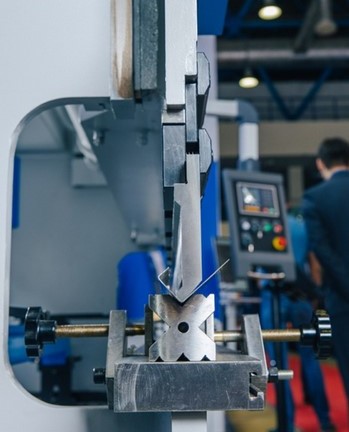

• Гибочный инструмент: Станок поставляется с универсальным набором (пуансон и V-образная многоручьевая матрица) для гибки под различными углами и толщинами.

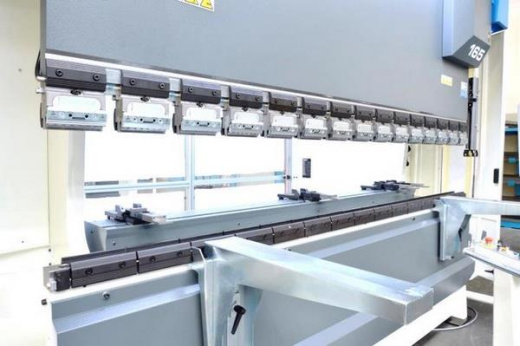

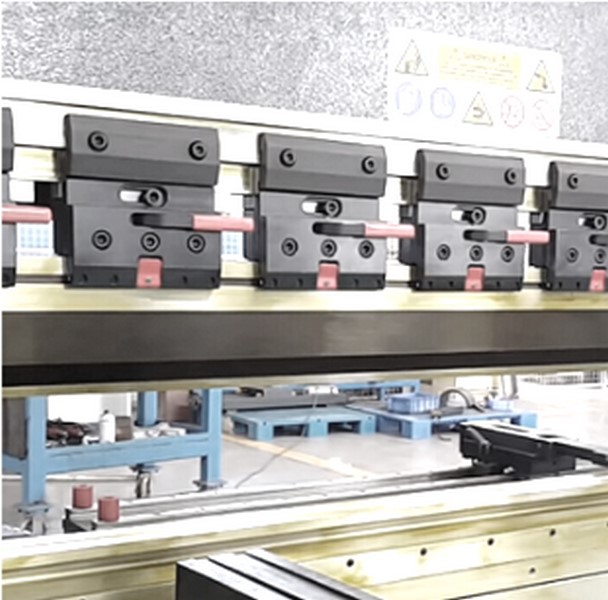

• Быстросменная система инструмента: Ускоряет переналадку при работе со сложными заготовками, требующими нескольких разных сегментов пуансона.

• Передние поддерживающие упоры (2 шт.): Облегчают базирование и подачу тяжелых листов.

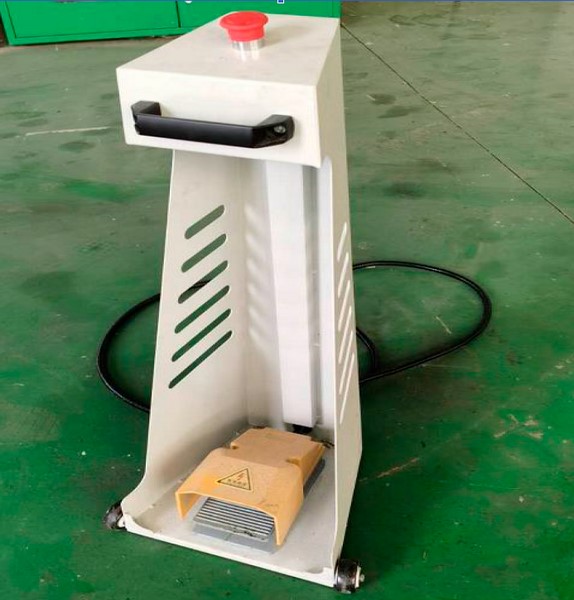

• Выносная ножная педаль: Для удобного управления циклом гибки.

• Защитное ограждение: Повышает уровень безопасности, ограничивая доступ к рабочей зоне.

Технические характеристики MetalTec HBM 125/3200M

• Усилие: 1250 кН (125 тонн)

• Рабочая длина: 3200 мм

• Расстояние между стойками: 2600 мм

• Ход пуансона: 140 мм

• Ход заднего упора (X): 600 мм

• Скорости: Свободный ход — 80 мм/с, Рабочая — 8 мм/с, Возврат — 75 мм/с

• Габариты (ДхШхВ): 3500 x 1650 x 2450 мм

• Масса: 7000 кг

Гидравлический листогибочный пресс MetalTec HBM 125/3200M — это не просто станок, а комплексное технологическое решение. Его отличает продуманная конструкция, собранная из высококлассных импортных компонентов, что обеспечивает высокую надежность и минимальные простои. Наличие системы компенсации прогиба, точных задних упоров и гибкой системы управления E22 делает эту модель оптимальным выбором для предприятий, нацеленных на стабильное производство точных и качественных изделий из листового металла. Это оборудование способно стать фундаментом для эффективного участка гибки на долгие годы.

Модель
HBM 125/3200М

Усилие,кН
1250

Усилие, тонн
125

Рабочая длинна, мм
3200

Расстояние между колоннами, мм
2600

Глубина подачи (зев), мм
320

Ход пуансона, мм
140

Ход заднего упора, мм
600

Высота открытия, мм
410

Диаметр гидроцилиндров, мм
180

Максимальное давление гидравлики, МПа
24,5

Скорость перемещения инструмента

Свободный ход, мм/с
80

Рабочая скорость, мм/с
8

Скорость возврата, мм/с
75

Мощность главного двигателя, кВт
7,5

Частота вращения главного двигателя, об/мин
1450

Мощность двигателя заднего упора, кВт
0,55

Частота вращения двигателя заднего упора, об/мин
1450

Производительность гидравлической маслостанции, л/мин
16

Максимальное давление гидравлической маслостанции, МПа
31,5

Габаритные размеры

Длина, мм
3500

Ширина, мм
1650

Высота, мм
2450

Вес, кг
7000
