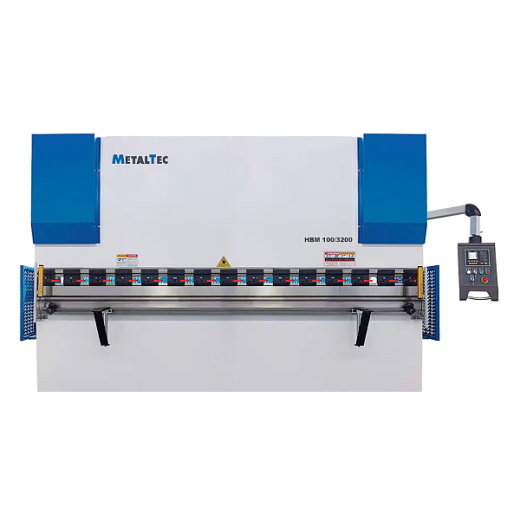

MetalTec HBM 100/3200М Листогибочный гидравлический пресс с контроллером E22

Конструктивные особенности и назначение пресса

Современный гидравлический листогибочный пресс MetalTec HBM 100/3200М спроектирован для выполнения широкого спектра гибочных операций с листовым металлом. Оборудование сочетает мощный силовой узел, жесткую станину и продвинутую систему управления, что позволяет добиваться высокой повторяемости углов даже при интенсивной работе. Модель ориентирована на производственные участки, где необходима надежная гибка заготовок из стали, нержавейки и цветных сплавов толщиной до 4–6 мм (в зависимости от раскрытия матрицы).

Массивная сварная рама из конструкционной стали прошла термическую обработку для снятия внутренних напряжений, что гарантирует геометрическую стабильность на протяжении всего срока службы. Траверса и рабочий стол выполнены с высокой точностью, а параллельность хода обеспечивается классической гидравлической синхронизацией посредством торсионного вала. Это решение, проверенное десятилетиями, минимизирует уходы угла по длине гиба и делает обслуживание простым и недорогим.

Технические характеристики – сила и точность

Основные параметры листогибочного гидравлического станка MetalTec HBM 100/3200М подобраны так, чтобы закрыть большинство задач среднего машиностроительного цеха.

• Номинальное усилие – 1000 кН (100 тонн) – позволяет обрабатывать толстые листы на всей длине.

• Максимальная длина гиба – 3200 мм – дает возможность гнуть длинномерные детали без перестановки.

• Расстояние между боковыми стойками – 2600 мм – обеспечивает удобство при подаче широких заготовок.

• Ход ползуна – 200 мм, скорость холостого хода – 80 мм/с, рабочая скорость – 7 мм/с, возвратная – 70 мм/с. Такая кинематика сокращает цикл и повышает общую производительность.

• Мощность основного электродвигателя – 7,5 кВт, что достаточно для стабильного поддержания давления в гидросистеме.

• Габариты (ДхШхВ) – 3350х1550х2400 мм, масса – порядка 6000 кг – станок требует подготовленного фундамента, но остается транспортабельным.

Ручная компенсация прогиба стола, реализованная в данной модели, дает оператору возможность быстро скорректировать кривизну гиба при смене инструмента или материала. Механические клинья или набор регулировочных эксцентриков (в зависимости от исполнения) настраиваются вручную, но эффект заметен сразу: угол по всей длине детали остается равномерным, а «лодочка» сводится к минимуму. Для предприятий, которые не готовы переплачивать за автоматическую бомбировку, это идеальный баланс цены и качества.

Система ЧПУ – контроллер E22

Одним из ключевых преимуществ листогибочного пресса MetalTec HBM 100/3200М является оснащение контроллером E22. Это современная система числового программного управления, интуитивно понятная даже для персонала с базовыми навыками работы на гибочном оборудовании.

Контроллер E22 обеспечивает:

• автоматический расчет усилия гибки по заданной толщине, длине и материалу;

• управление осями Y (ход ползуна) и X (задний упор) с высокой дискретностью;

• память на 100 программ, каждая из которых может включать до 25 шагов – для сложных деталей с несколькими подгибами;

• графическую подсказку последовательности гибов на монохромном дисплее;

• компенсацию пружинения материала за счет коррекции конечной точки хода.

Благодаря E22 оператор быстро вводит чертежные углы и длины, после чего пресс сам просчитывает положение заднего упора и глубину опускания пуансона. Функция «угол – гибка» позволяет сразу задать желаемый угол и получить готовую деталь с первого прохода, что экономит материал на этапе наладки. Контроллер оснащен защитой от перегруза и автоматически останавливает ползун при критическом давлении, оберегая гидравлику и инструмент.

Инструментальная оснастка и универсальность

Листогибочный гидравлический станок HBM 100/3200М совместим с широким спектром стандартного европейского инструмента с посадочными размерами, соответствующими типовым держателям. Быстрозажимные механизмы крепления пуансона и матрицы ускоряют смену оснастки, а ручная компенсация прогиба легко адаптируется под любую высоту инструмента. Это позволяет выполнять не только классическую V-образную гибку, но и подгибку кромок, формирование замкнутых коробов (при использовании специальных пуансонов типа «гусек»), а также калибровку с чеканкой.

Станок уверенно работает с листами из конструкционной стали Ст3, нержавеющей стали AISI 304, алюминиевых сплавов АМг, меди и латуни. Благодаря плавному гидравлическому приводу и возможности задания скорости гибки снижается риск появления трещин на чувствительных металлах.

Применение в производстве

Область использования гидравлического листогибочного пресса MetalTec HBM 100/3200М крайне широка. Он востребован при выпуске корпусов электрощитового оборудования, металлической мебели, торговых стеллажей, панелей для вентиляции, кронштейнов, фасадных кассет и многих других изделий. Усилие 100 тонн на длине 3200 мм – популярный типоразмер, закрывающий до 80% номенклатуры типового листообрабатывающего цеха. Контроллер E22 позволяет быстро переключаться между заказами, а настройка компенсации прогиба вручную не требует высокой квалификации ремонтной службы.

Заключение

Гидравлический листогиб MetalTec HBM 100/3200М с ЧПУ E22 представляет собой сбалансированный станок для серийной и мелкосерийной обработки металла. Мощная конструкция, эффективная гидравлика, понятное программное управление и надежная система ручной компенсации прогиба стола делают его рациональным выбором для производств, где ценят точность без лишних эксплуатационных затрат. Такой листогибочный гидравлический пресс станет надежным звеном в технологической цепочке, обеспечивая высокое качество гиба на долгие годы.
