MetalTec HBC 170/3200 Листогибочный пресс с ЧПУ 4+1 MT-15

Современное производство изделий из листового металла предъявляет высокие требования к точности, производительности и надежности оборудования. Одним из ключевых станков в любом металлообрабатывающем цехе является листогибочный пресс. Среди широкого ассортимента представленных на рынке моделей особого внимания заслуживает гидравлический синхронизированный листогибочный пресс с числовым программным управлением HBC 170/3200 с конфигурацией осей 4+1 и системой управления MT-15.

Данная модель представляет собой современный высокотехнологичный станок, предназначенный для выполнения гибки листового металла с высокой точностью и повторяемостью. Оборудование успешно сочетает в себе мощную гидравлическую систему, интеллектуальное ЧПУ и премиальные комплектующие от ведущих мировых производителей. Рассмотрим подробнее технические характеристики, конструктивные особенности и преимущества этой модели.

Назначение и область применения

Листогибочный пресс HBC 170/3200 предназначен для гибки листового металла. Операция гибки может выполняться как по всей рабочей длине станка, так и сегментно — с использованием отдельных участков инструмента для обработки заготовок различной конфигурации. Благодаря синхронизированной гидравлической системе и системе ЧПУ станок обеспечивает высокую точность и повторяемость операций, что особенно важно при серийном производстве.

Область применения оборудования чрезвычайно широка и охватывает практически все отрасли машиностроения и металлообработки:

• Машиностроение — производство деталей кузовов машин, рам, кронштейнов и других элементов;

• Судостроение — изготовление корпусных деталей и обшивки;

• Аэрокосмическая отрасль — производство высокоточных деталей из листовых материалов;

• Производство вентиляционных систем — воздуховоды и элементы систем кондиционирования;

• Строительная индустрия — элементы напольных покрытий, лестницы, двери, лифтовые кабины;

• Электротехническая промышленность — корпуса электрошкафов и аналогичных устройств;

• Производство оборудования — кожухи и короба для различных машин и механизмов;

• Медицинская техника — корпусные элементы медицинского оборудования и мебель для лабораторий;

• Производство бытовой техники — корпусные детали и декоративные элементы.

Таким образом, модель HBC 170/3200 является универсальным решением для широкого спектра производственных задач — от единичного производства до крупносерийного выпуска изделий.

Основные технические характеристики

Листогибочный пресс HBC 170/3200 обладает впечатляющими техническими параметрами, которые позволяют эффективно решать широкий круг производственных задач:

Усилие в 170 тонн и рабочая длина 3100 мм позволяют обрабатывать крупногабаритные листовые заготовки из различных марок стали, а также цветных металлов. Высокие рабочие скорости (подвод — 160 м/мин, возврат — 140 м/мин) обеспечивают отличную производительность даже при интенсивной эксплуатации.

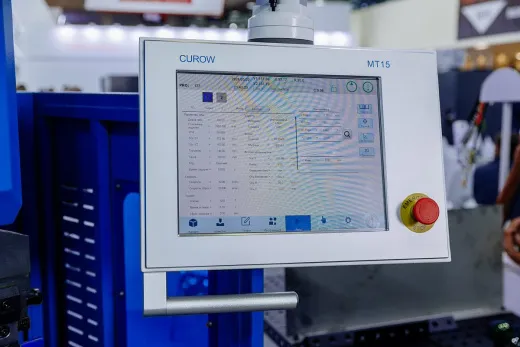

Система управления с ЧПУ MT-15

Сердцем станка является промышленная система управления с числовым программным управлением MT-15. Это современный контроллер, который обеспечивает управление четырьмя основными осями (Y1-Y2-X-R) плюс осью компенсации прогиба.

Ключевые возможности системы MT-15:

• Сенсорное управление — интуитивно понятный интерфейс на 15-дюймовом полноцветном дисплее высокого разрешения;

• Масштабируемость — возможность управления до 8 осей (Y1, Y2 + 6 вспомогательных осей);

• Управление компенсацией прогиба (бомбированием) — автоматическая коррекция прогиба балки;

• Поддержка сервосвязи и аналогового управления — гибкость настройки под различные задачи;

• Усовершенствованный алгоритм управления по оси Y — идеально подходит для производительной работы на серийных производствах;

• Периферийный интерфейс SB — удобство подключения внешних устройств;

• Объем памяти — одна программа содержит до 25 рабочих этапов, поддержка хранения до 100 программ гибки;

• Гибка под свободным углом — расширение технологических возможностей.

Система ЧПУ позволяет значительно экономить время на программирование и синхронизирует все рабочие оси пресса, что обеспечивает высокую производительность и минимальное время переналадки.

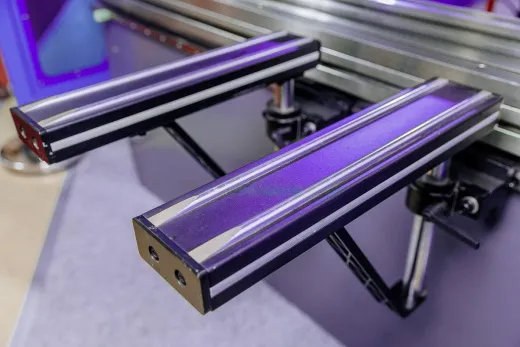

Конструктивные особенности и премиальные комплектующие

Модель HBC 170/3200 отличается продуманной конструкцией и использованием высококачественных компонентов от ведущих мировых производителей. Рассмотрим ключевые элементы станка.

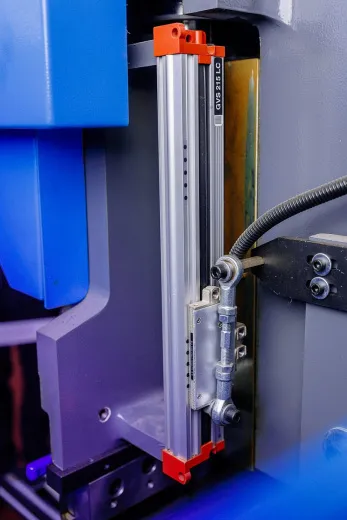

Оптические линейки GIVI MISURE (Италия)

Станок оснащен прецизионными оптическими линейками итальянского производителя GIVI MISURE. Эти датчики служат для измерения положения верхней балки и синхронизации ее работы. Точность позиционирования достигает ±0,005 мм, что обеспечивает исключительную точность гибки и повторяемость операций. Оптические линейки работают в паре с системой ЧПУ и сервогидравликой, обеспечивая постоянный контроль и корректировку параллельности балок.

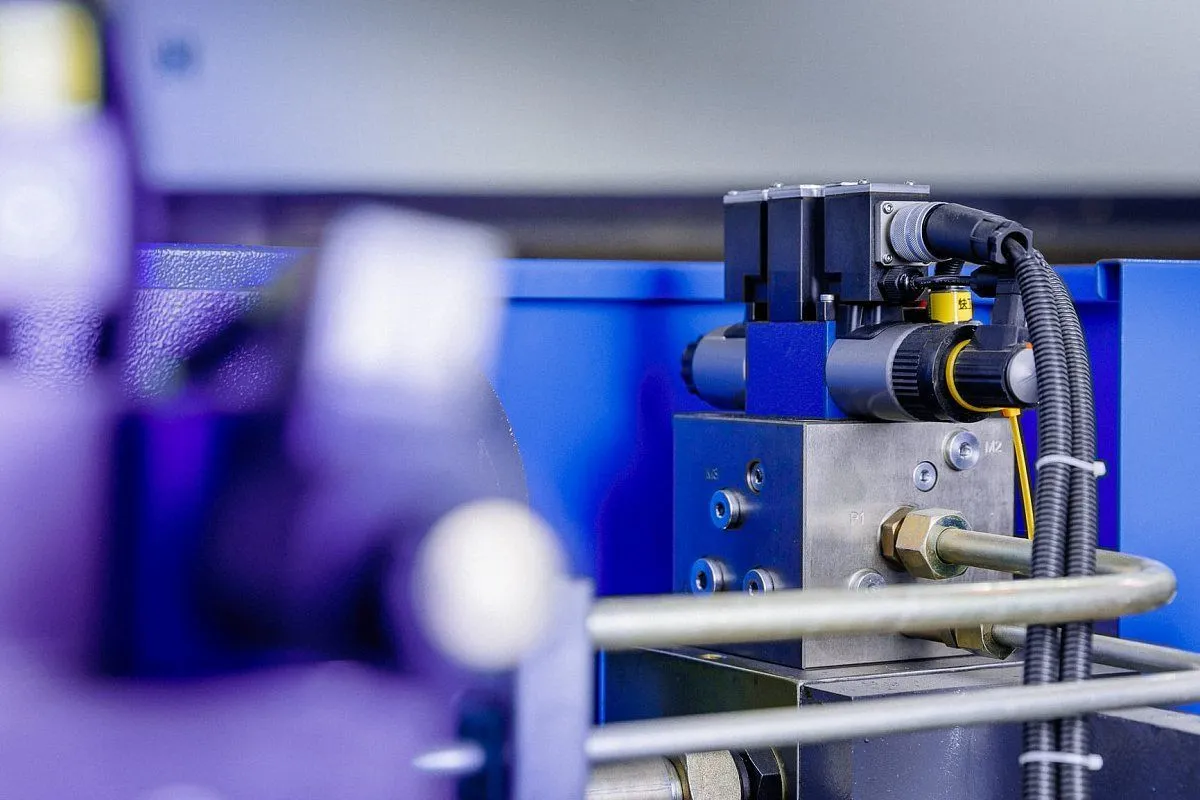

Гидравлическая система Bosch-Rexroth (Германия)

Гидравлическая система станка построена на компонентах немецкого концерна Bosch-Rexroth — мирового лидера в области гидравлики. Полная сервогидравлическая синхронизация в сочетании с ЧПУ и оптическими линейками гарантирует максимальную точность изгиба и повторяемость. Клапаны гидравлической системы также производства Bosch-Rexroth.

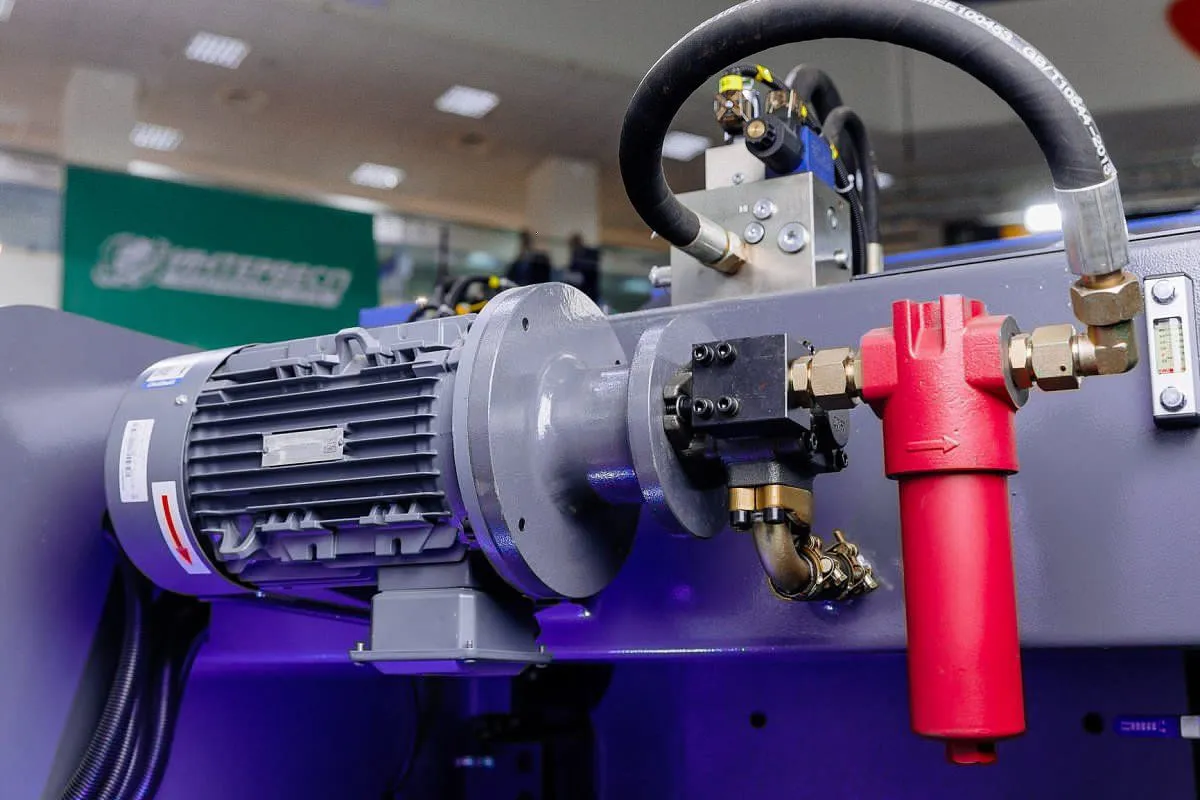

Главный двигатель Siemens (Германия)

В качестве главного привода используется высокоэффективный двигатель серии SIEMENS BEIDE, изготовленный в соответствии со стандартами IEC & GB на дочернем предприятии Siemens Standard Motors Ltd. (SSML). Немецкое качество и надежность двигателя гарантируют длительный срок службы и стабильную работу.

Гидравлический насос SUNNY (США)

Насос американского производства SUNNY обеспечивает надежную работу гидравлической системы благодаря высоким эксплуатационным показателям и признанной во всем мире надежности.

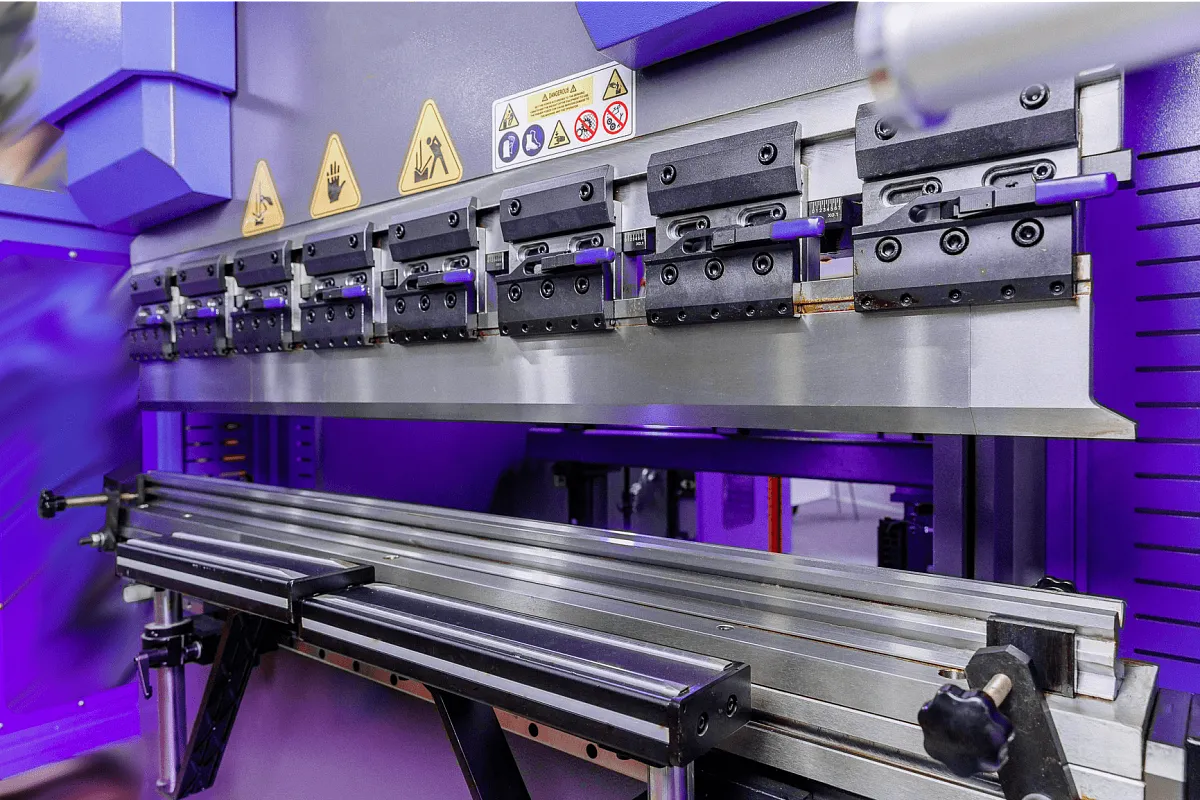

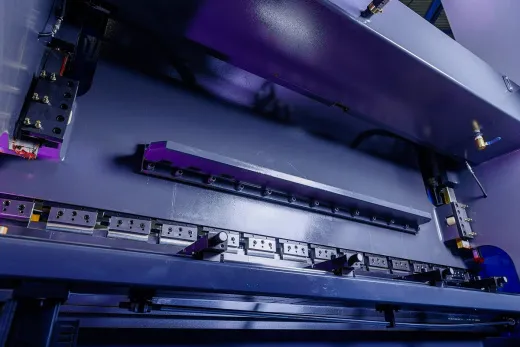

Быстросменный инструмент типа PROMECAM

Станок оснащен быстросменной системой фиксации инструмента типа PROMECAM. Такое решение особенно удобно при гибке небольших заготовок сложной формы с одновременной установкой нескольких разных сегментов пуансонов. Это существенно сокращает время переналадки и повышает гибкость производства.

Компенсация прогиба (моторизированная)

На станке установлена электромеханическая система компенсации прогиба (бомбирования). Данный механизм компенсирует прогиб балки, возникающий в момент давления на лист усилием, развиваемым гидравлическими цилиндрами. Необходимость применения такой системы обусловлена тем, что гибочные балки зафиксированы к станине по краям и в процессе гиба испытывают упругую деформацию в центральной части. Без компенсации длинные детали сгибались бы неравномерно: посередине угол гиба получался бы меньше, чем по краям.

Электромеханическая система компенсации позволяет предотвратить или частично/полностью компенсировать прогиб балки, обеспечивая стабильный угол гиба по всей длине заготовки.

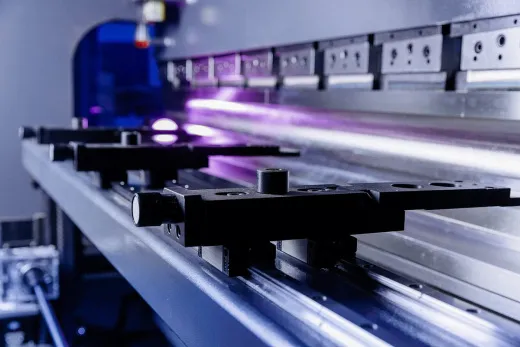

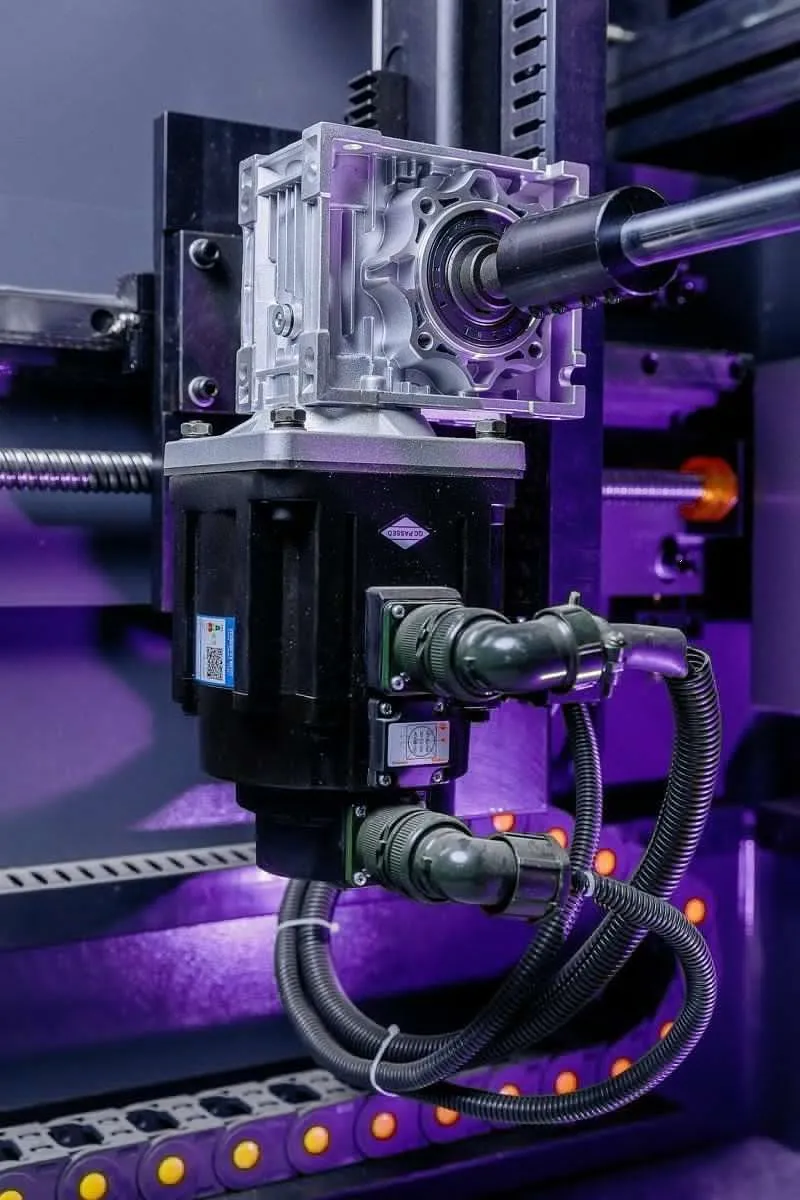

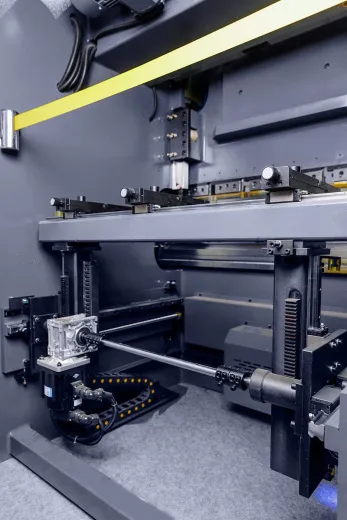

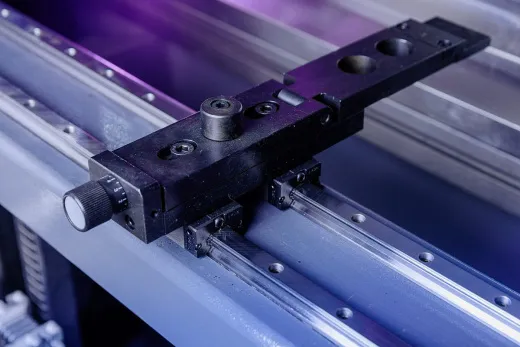

Высокоточные задние упоры

Задние упоры станка работают от серводвигателей и синхронизируются главным контроллером с ЧПУ. Это позволяет сократить время настройки и воспроизведения сохраненных программ гибки за счет высокой скорости и точности работы. Точность перемещения упоров составляет 0,01 мм. Задние упоры поддерживают работу в двух осях:

• Ось X — перемещение упоров от/к оператору;

• Ось R — перемещение упоров вниз/вверх.

Дополнительные комплектующие высокого качества

В конструкции станка также используются:

• Уплотнительные кольца PARKER (США);

• Фитинги гидравлических трубок EMB (Германия);

• Шариковинтовые пары и линейные направляющие HIWIN (Тайвань);

• Электрокомпоненты SCHNEIDER (Франция);

• Пульт ножного привода (педаль) KACON (Южная Корея).

Преимущества модели HBC 170/3200

Суммируя вышесказанное, можно выделить следующие ключевые преимущества листогибочного пресса с ЧПУ HBC 170/3200:

1. Высокая точность — оптические линейки GIVI MISURE с точностью позиционирования ±0,005 мм и система ЧПУ обеспечивают исключительную точность гибки.

2. Надежность — использование компонентов мировых брендов (Bosch-Rexroth, Siemens, Parker, Schneider) гарантирует долгий срок службы и минимальные простои.

3. Производительность — высокие скорости рабочих ходов (до 160 м/мин на подводе) и интеллектуальная система управления сокращают время цикла.

4. Гибкость — конфигурация 4+1 осей, быстросменный инструмент PROMECAM и возможность гибки под свободным углом позволяют быстро переналаживать станок под различные задачи.

5. Качество гиба — электромеханическая компенсация прогиба обеспечивает постоянный угол гиба по всей длине заготовки.

6. Удобство программирования — сенсорный 15-дюймовый дисплей, интуитивный интерфейс и возможность хранения до 100 программ делают работу с ЧПУ простой и эффективной.

7. Универсальность — широкий диапазон применений от машиностроения до производства бытовой техники.

Заключение

Гидравлический листогибочный пресс с ЧПУ HBC 170/3200 с конфигурацией осей 4+1 и системой управления MT-15 представляет собой современное высокотехнологичное решение для предприятий, занимающихся обработкой листового металла. Сочетание мощного гидравлического привода (170 т), прецизионной системы измерения (оптические линейки GIVI MISURE), интеллектуального ЧПУ и компонентов премиального качества делает этот станок надежным и производительным инструментом для широкого спектра задач.

Оборудование успешно справляется как с серийным производством типовых деталей, так и с единичными заказами сложной конфигурации. Высокая точность, повторяемость операций и возможность быстрой переналадки позволяют существенно повысить эффективность металлообрабатывающего производства и снизить себестоимость выпускаемой продукции.

Инвестиции в современное листогибочное оборудование такого уровня — это вклад в качество, производительность и конкурентоспособность предприятия на долгие годы вперед.
