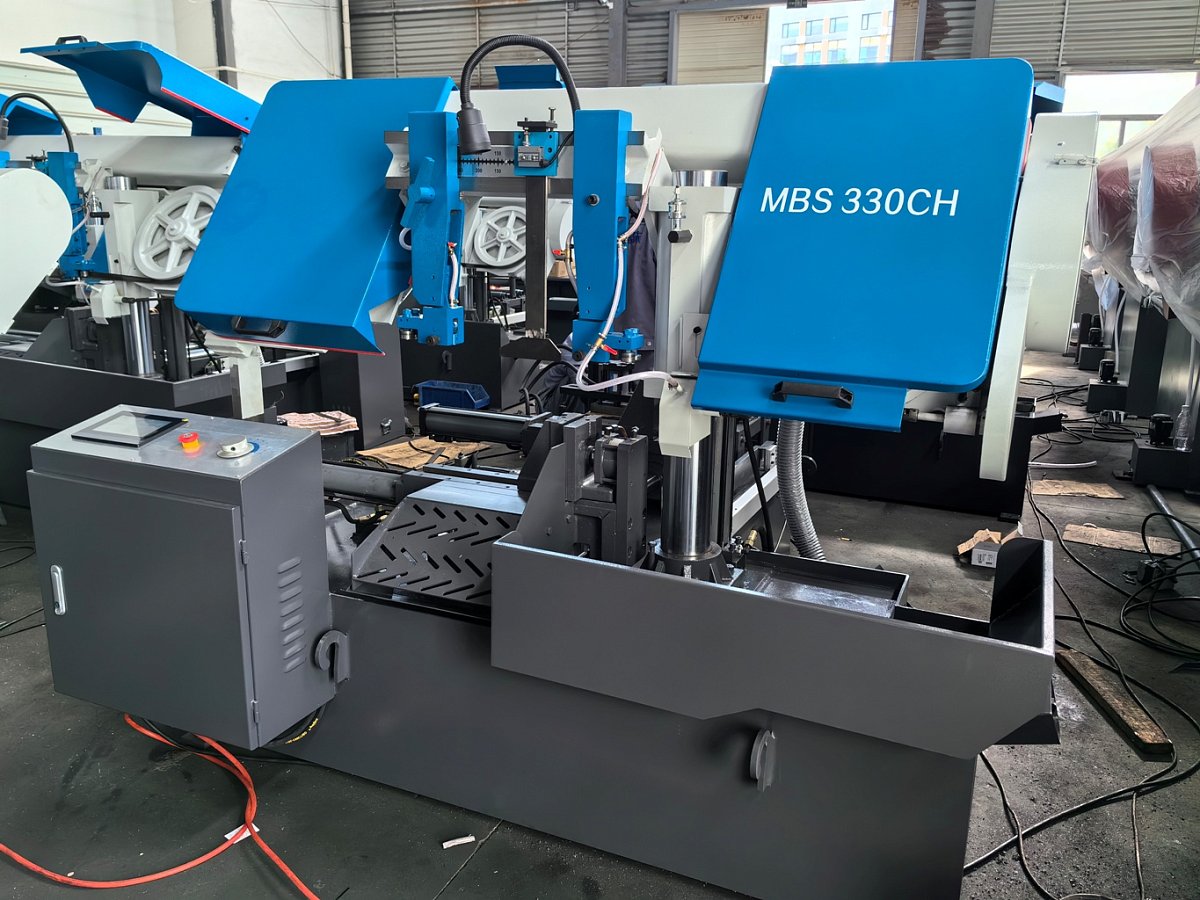

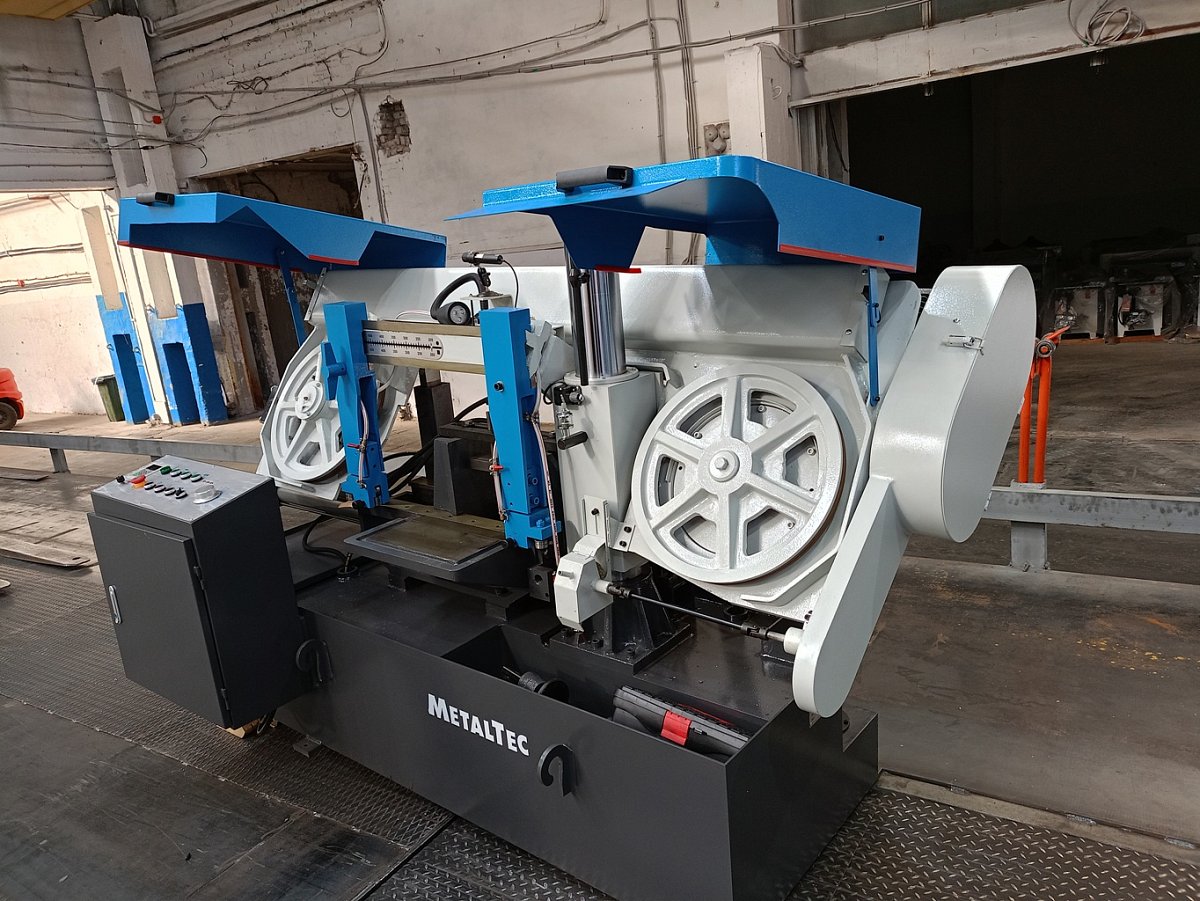

MetalTec MBS 330/50 CH ленточнопильный станок для резки металла под углом 90°

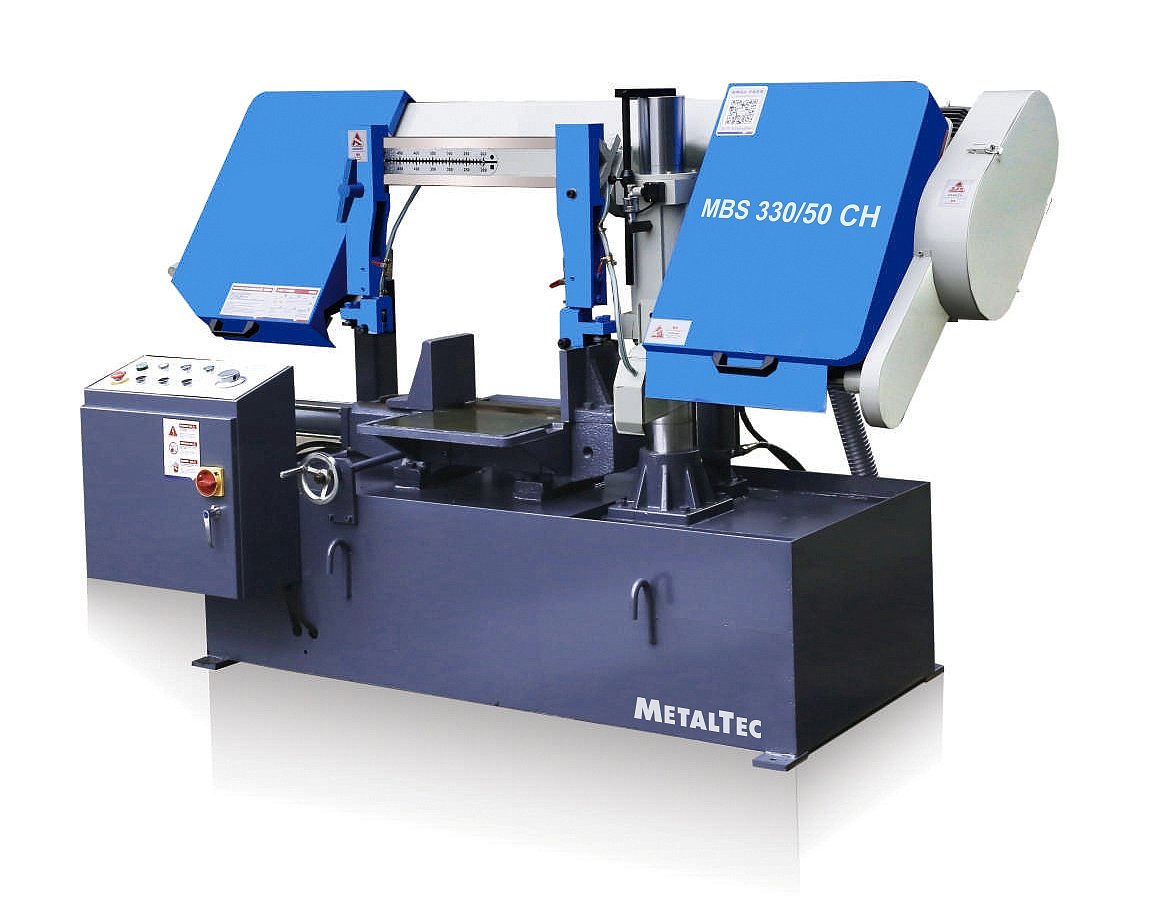

MetalTec MBS 330/50 CH: Инновационная точность и надежность в ленточнопильной резке металла

Обеспечение высокой точности и производительности при резке металлопроката — одна из первостепенных задач в цехах металлообработки. Полуавтоматический ленточнопильный станок MetalTec MBS 330/50 CH спроектирован как комплексное решение, где инженерный подход затрагивает не только базовые функции, но и комфорт оператора, а также долговечность инструмента.

Конструктивная основа: Колонная система и массивная станина

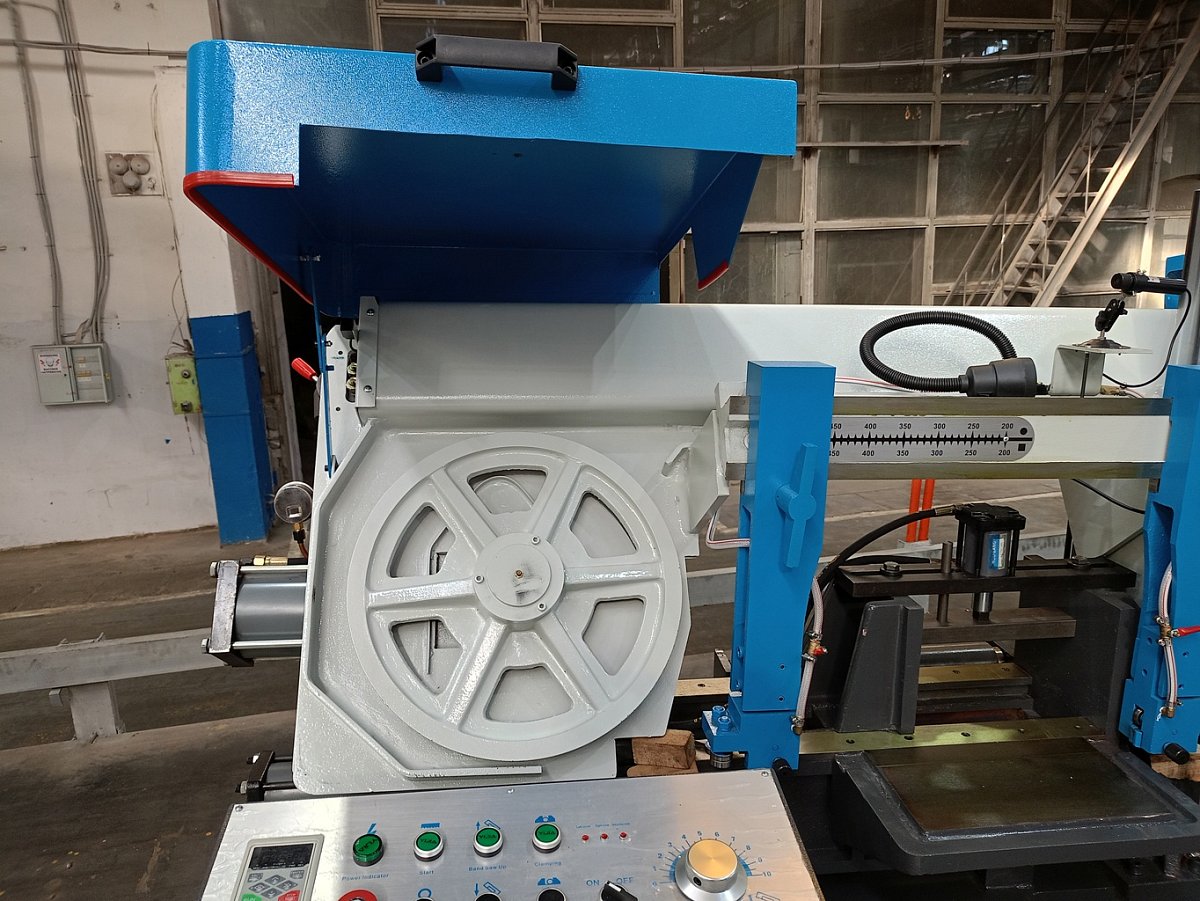

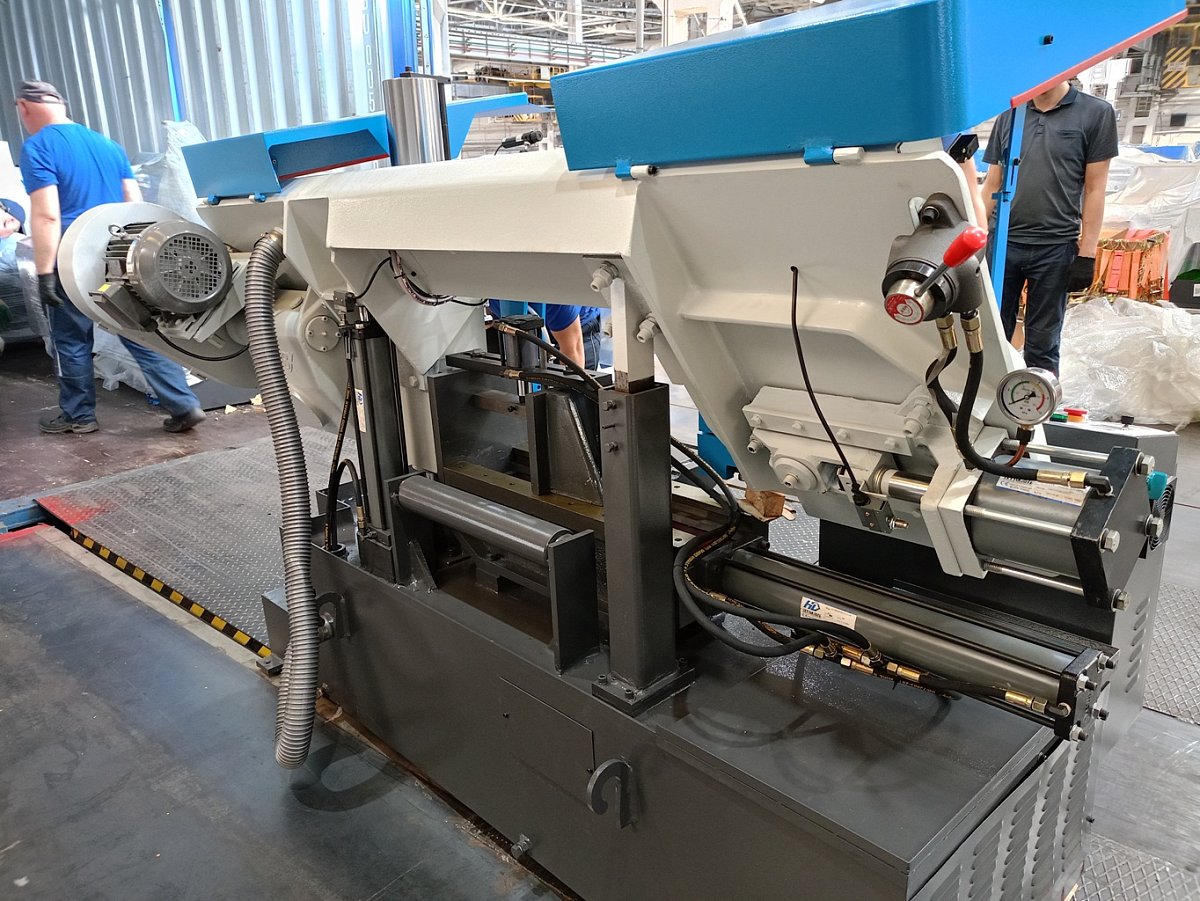

В отличие от распространенных маятниковых схем, в модели MBS 330/50 CH применена колонная конструкция. Пильный узел перемещается по двум массивным направляющим колоннам, что гарантирует исключительную параллельность хода, абсолютную жесткость и плавность подачи. Такое решение минимизирует люфты и вибрации, напрямую влияя на чистоту реза и точность геометрии заготовки. Вся система установлена на усиленную станину, которая эффективно гасит колебания в процессе работы, продлевая ресурс пильного полотна и сохраняя точность оборудования на протяжении всего срока службы.

Ключевые узлы для точного и стабильного реза

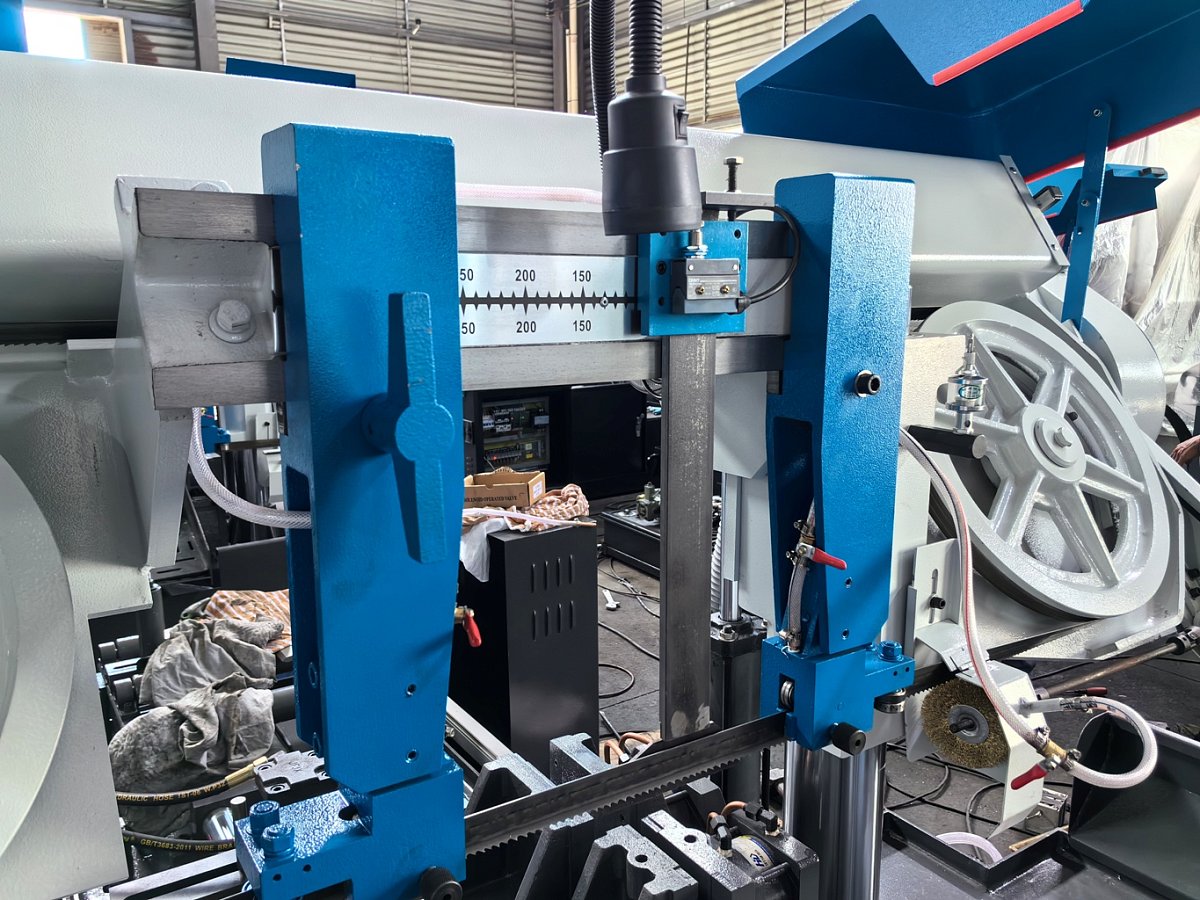

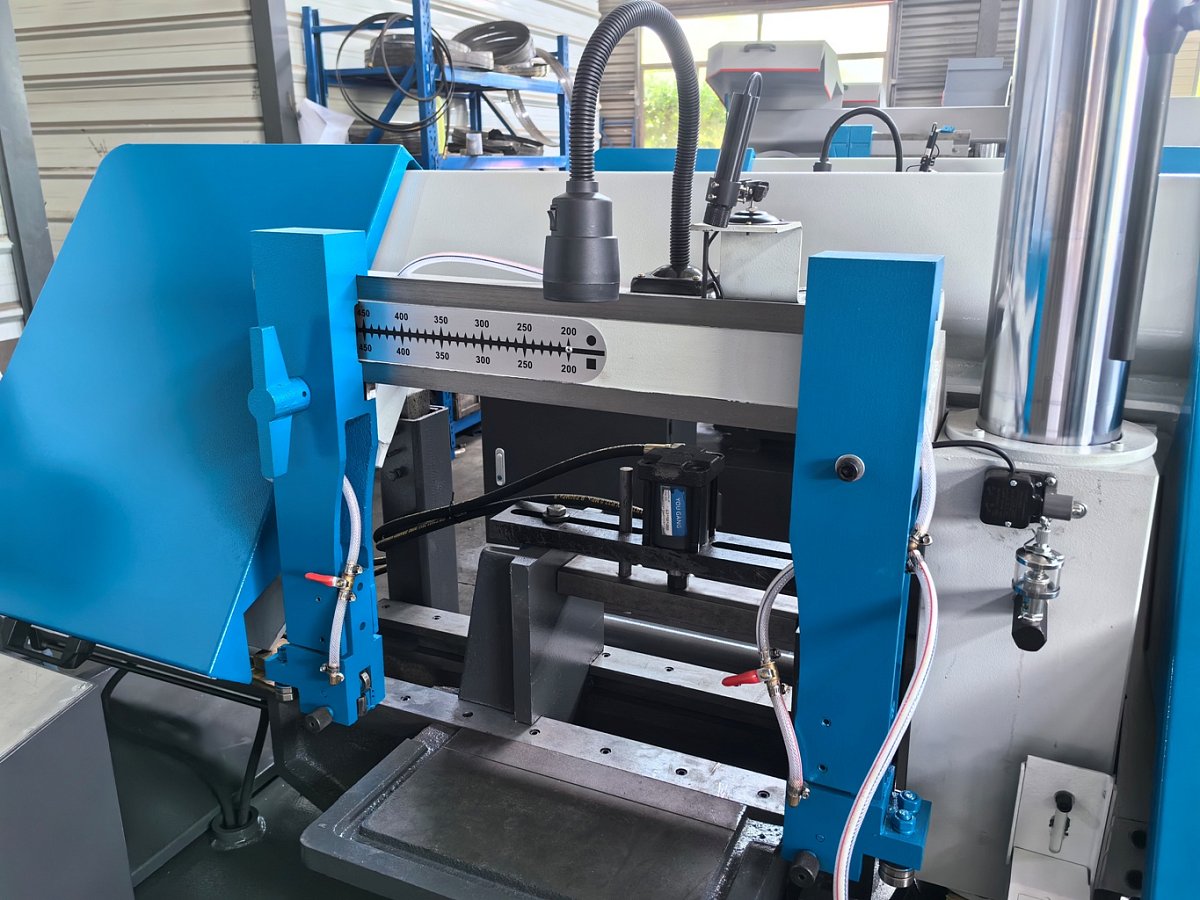

1. Направляющие пильного полотна с двух сторон: Точность ведения режущей ленты обеспечена системой жестких направляющих, установленных как на входе, так и на выходе из заготовки. Подшипники скольжения в этих узлах гарантируют плавный ход и стабильность, предотвращая увод и вибрацию полотна.

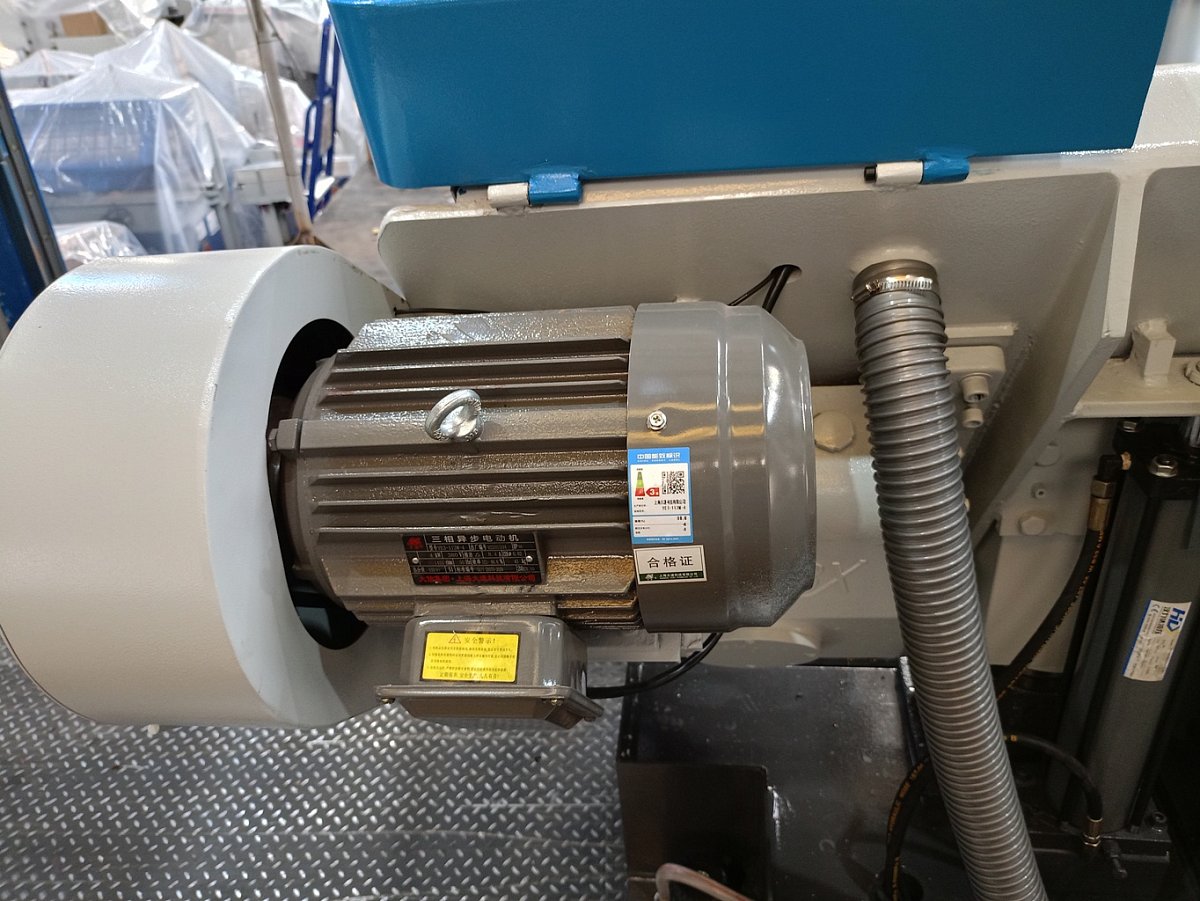

2. Мощный силовой агрегат: Сердцем станка служит промышленный электродвигатель мощностью 4 кВт. Он обеспечивает стабильную работу под нагрузкой, поддерживая постоянную производительность даже при работе с твердыми сплавами.

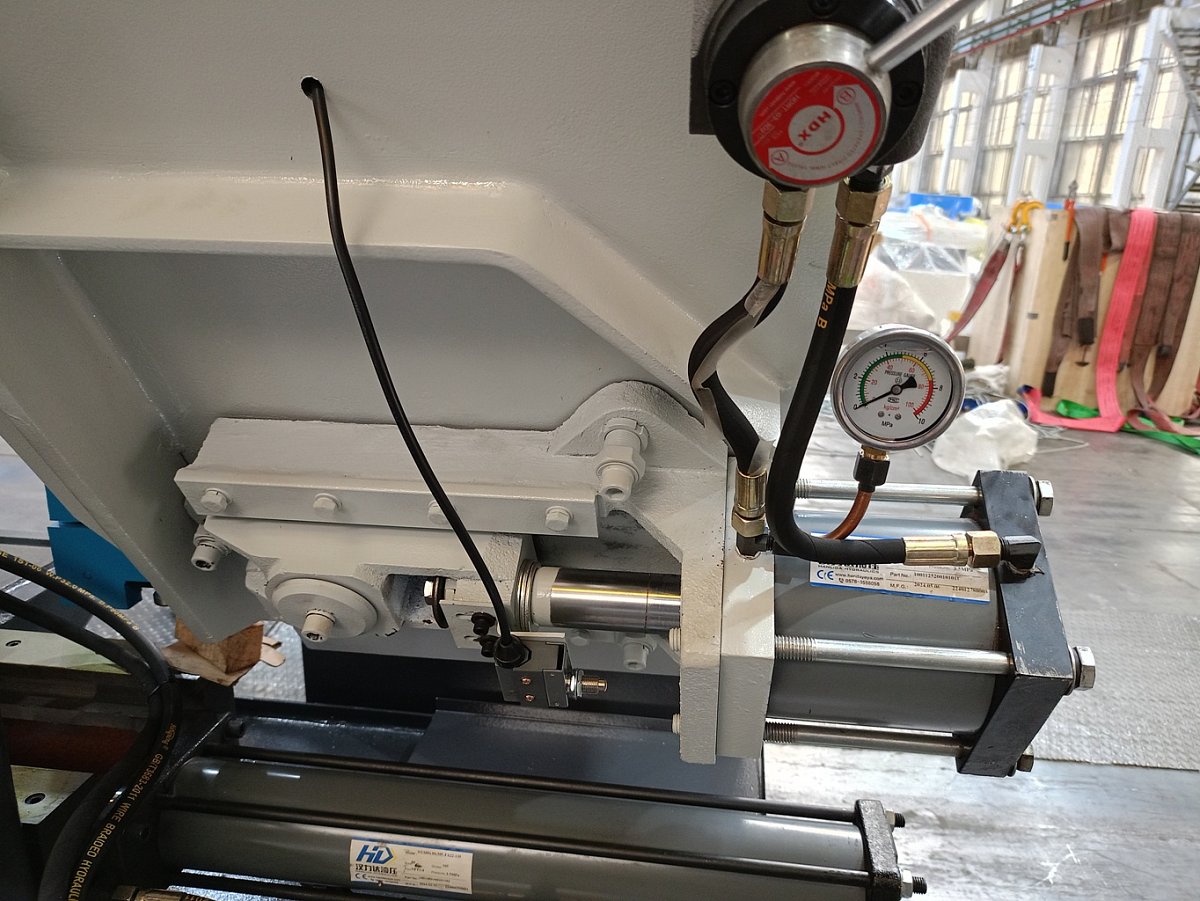

3. Гидравлический блок натяжения: Натяжение ленты контролируется гидравлическим цилиндром. Активация рабочего режима выполняется одним движением переключателя, что делает операцию быстрой и исключает человеческий фактор в регулировке.

Оснащение для эффективной работы и эргономики

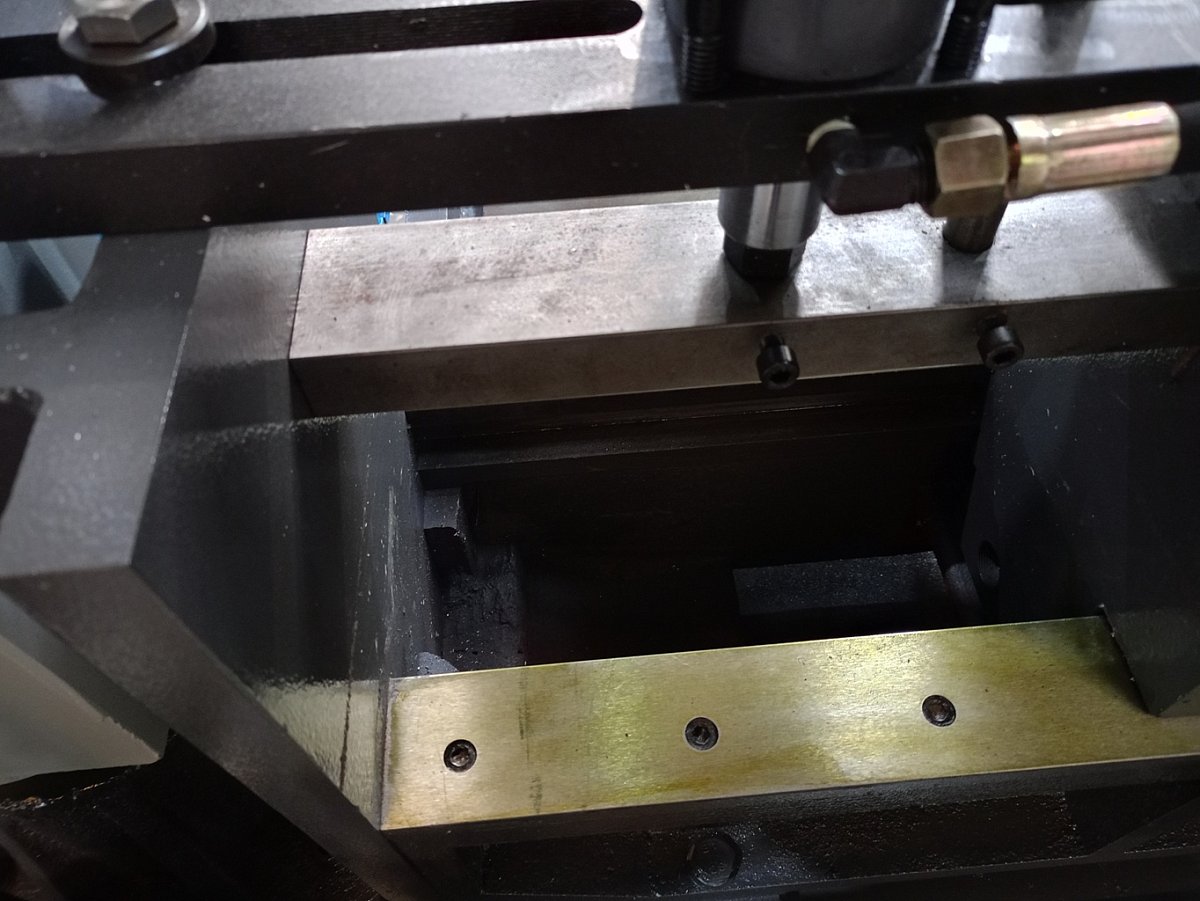

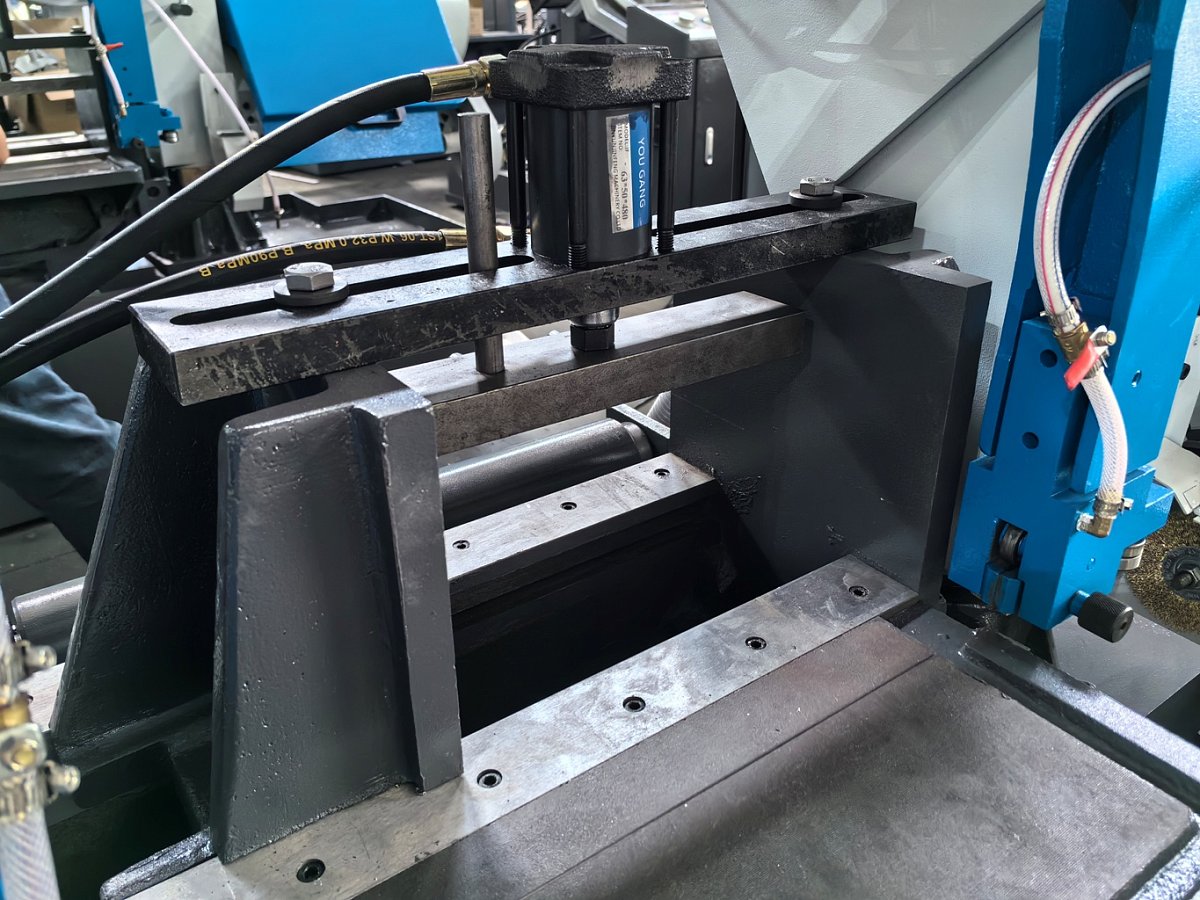

• Гидравлические тиски с верхним прижимом: Надежная фиксация заготовок любой формы обеспечивается гидравлическими тисками. Опция верхнего прижима позволяет выполнять пакетную резку нескольких изделий одновременно, что значительно повышает серийную производительность.

• Приводной подающий валик: Для облегчения работы с массивными и длинными заготовками станок оснащен ручным приводным валиком. Он расположен перед тисками и управляется маховиком в зоне досягаемости оператора.

• Продуманные системы обслуживания:

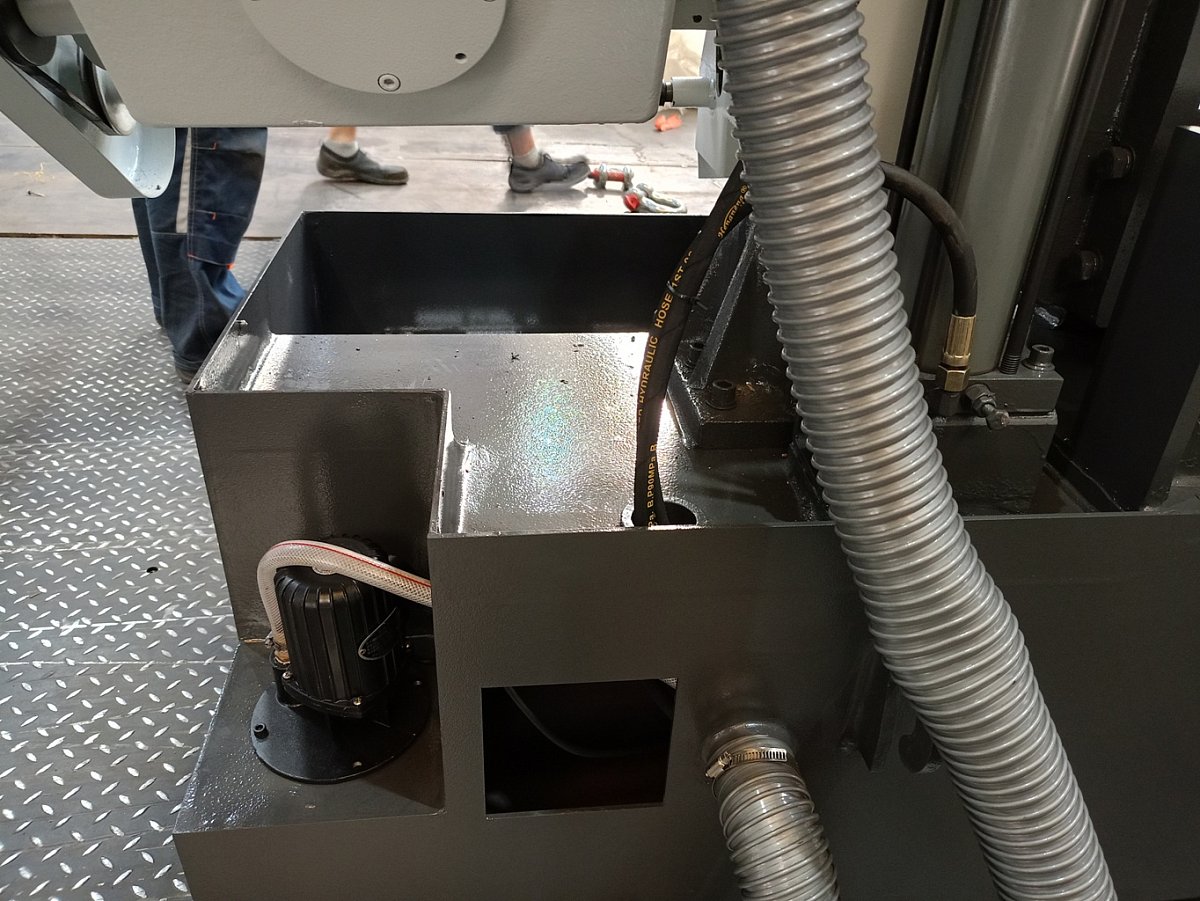

  • Автоматическая 3-точечная система подачи СОЖ осуществляет смазку режущей кромки перед резкой, охлаждение полотна после прохода и очистку щетки.

  • Моторизированная чистящая щетка удаляет стружку с полотна, а подвод охлаждающей жидкости поддерживает ее в рабочем состоянии.

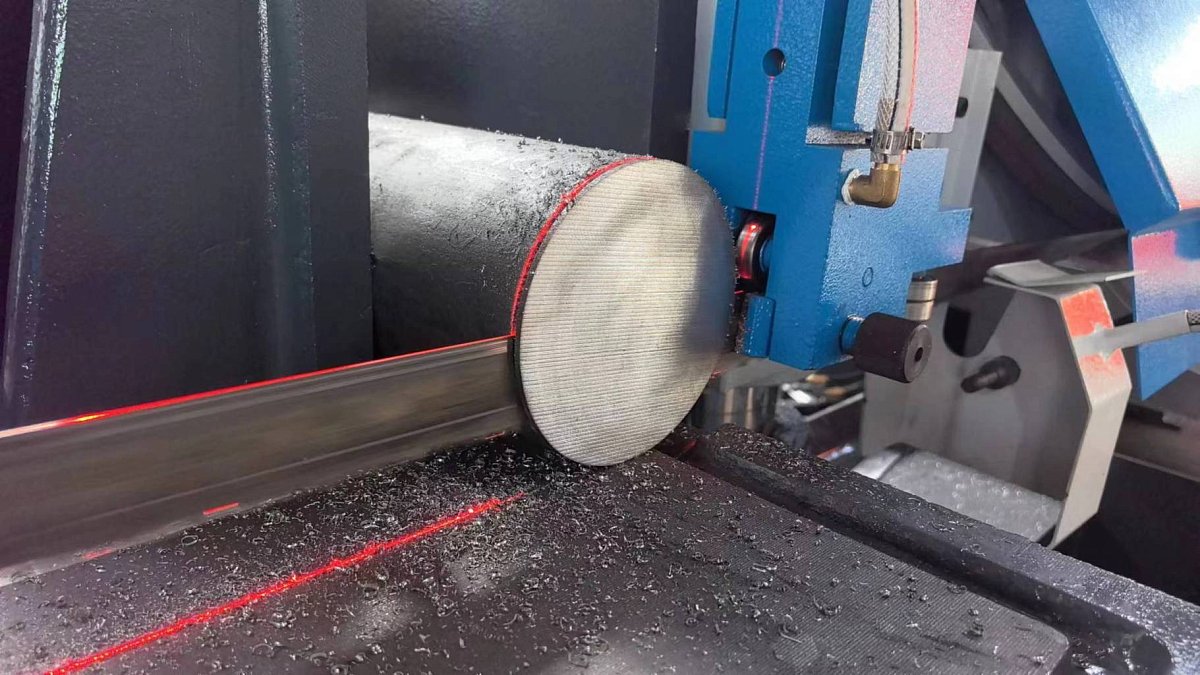

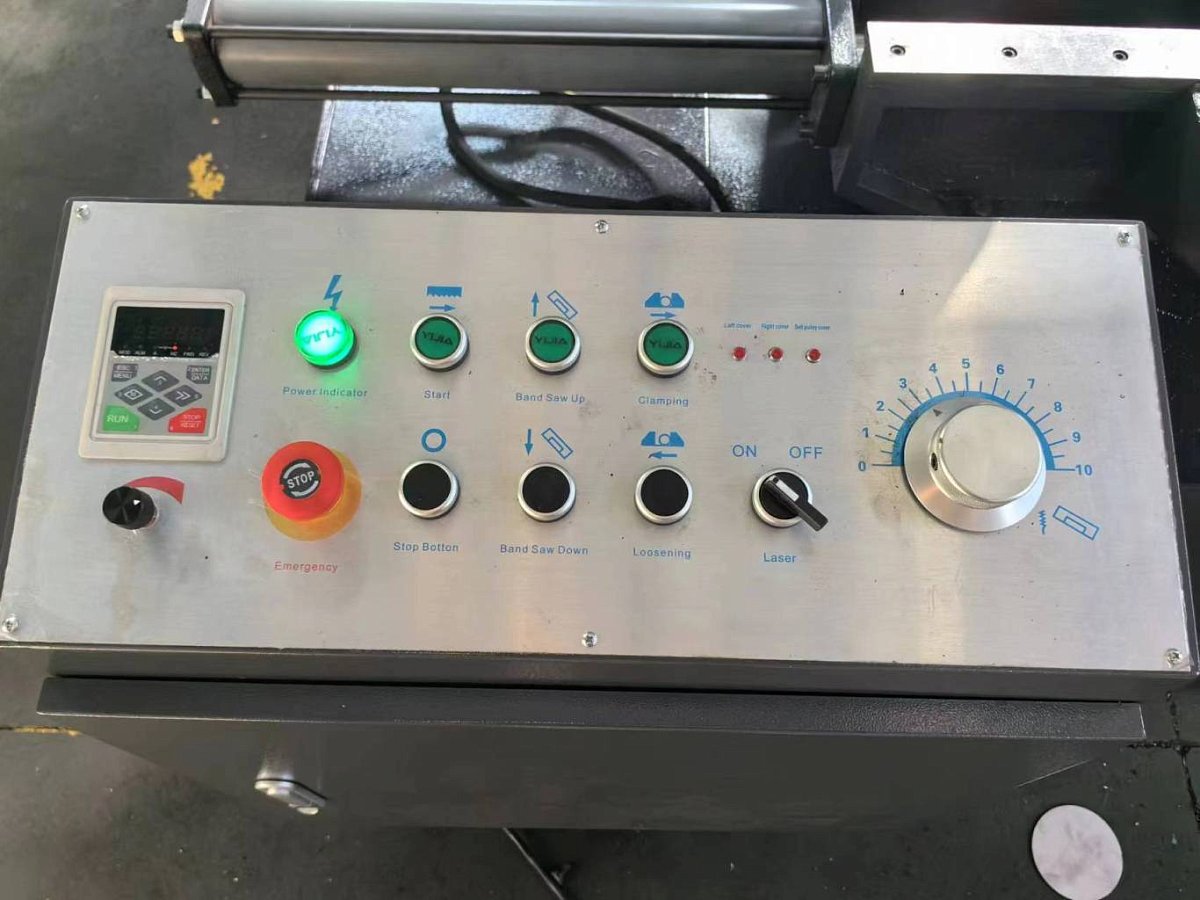

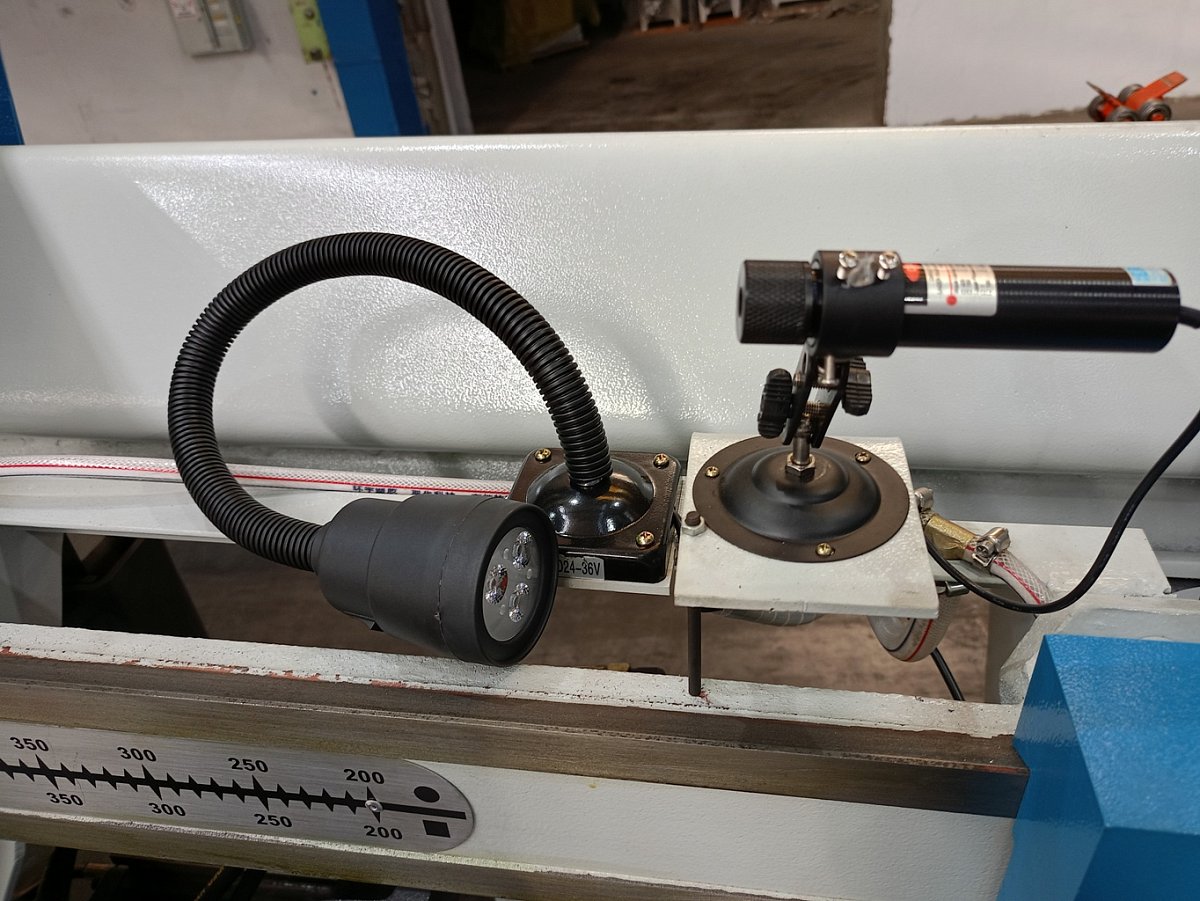

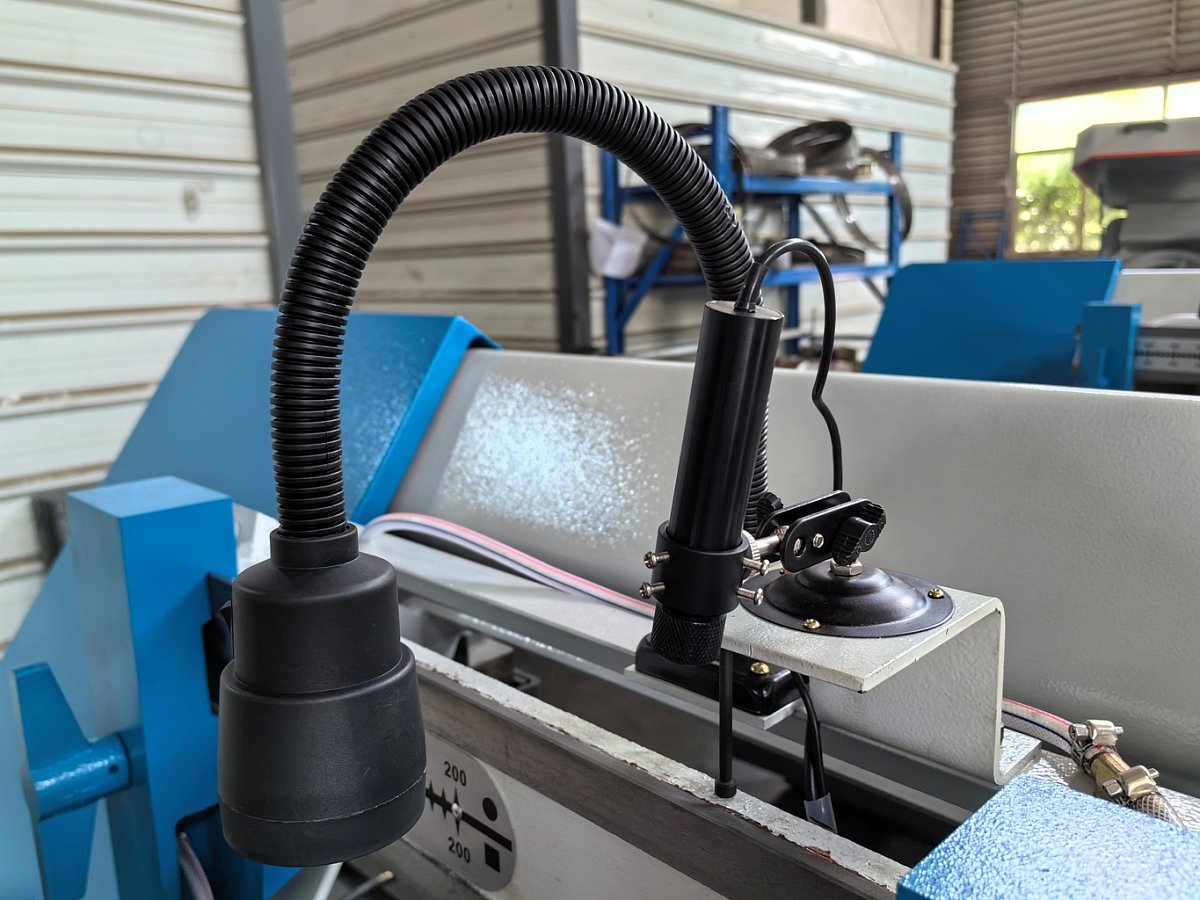

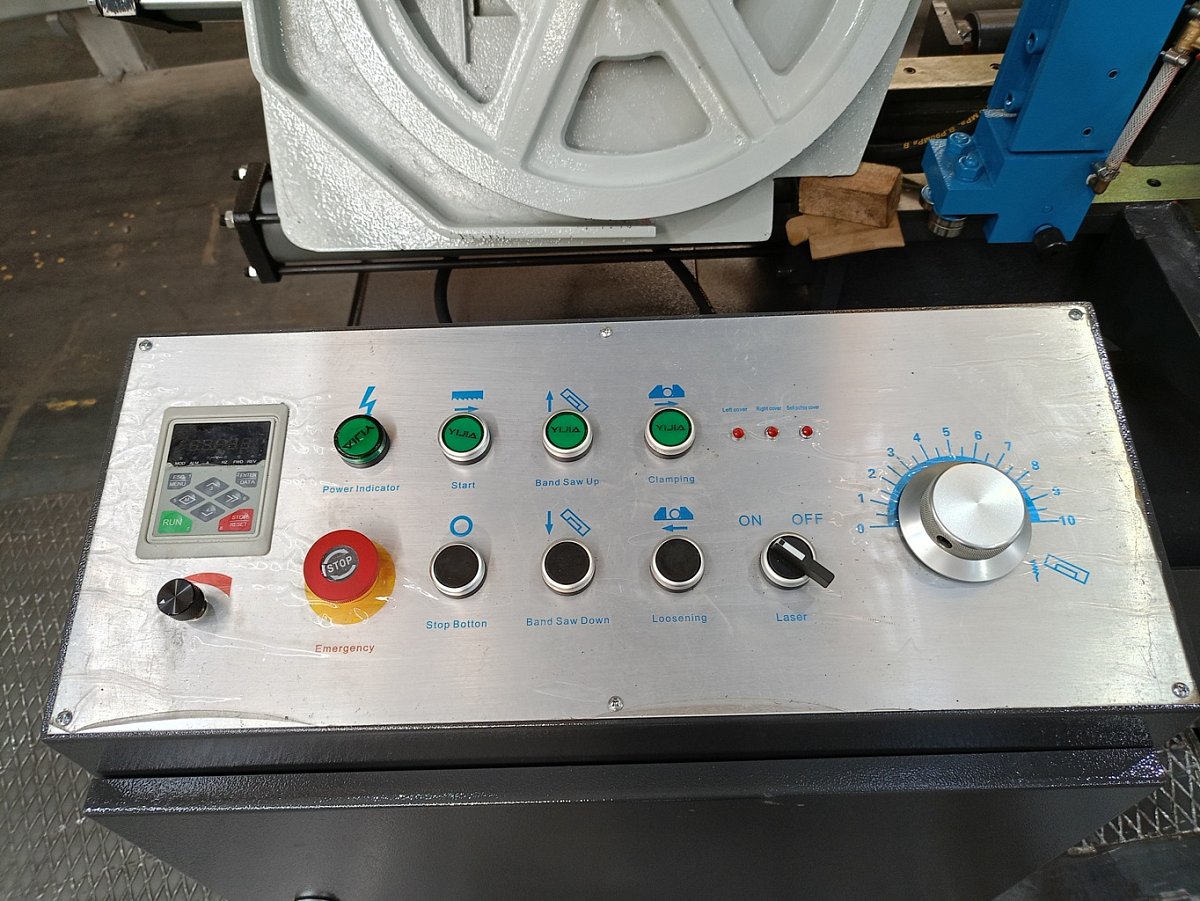

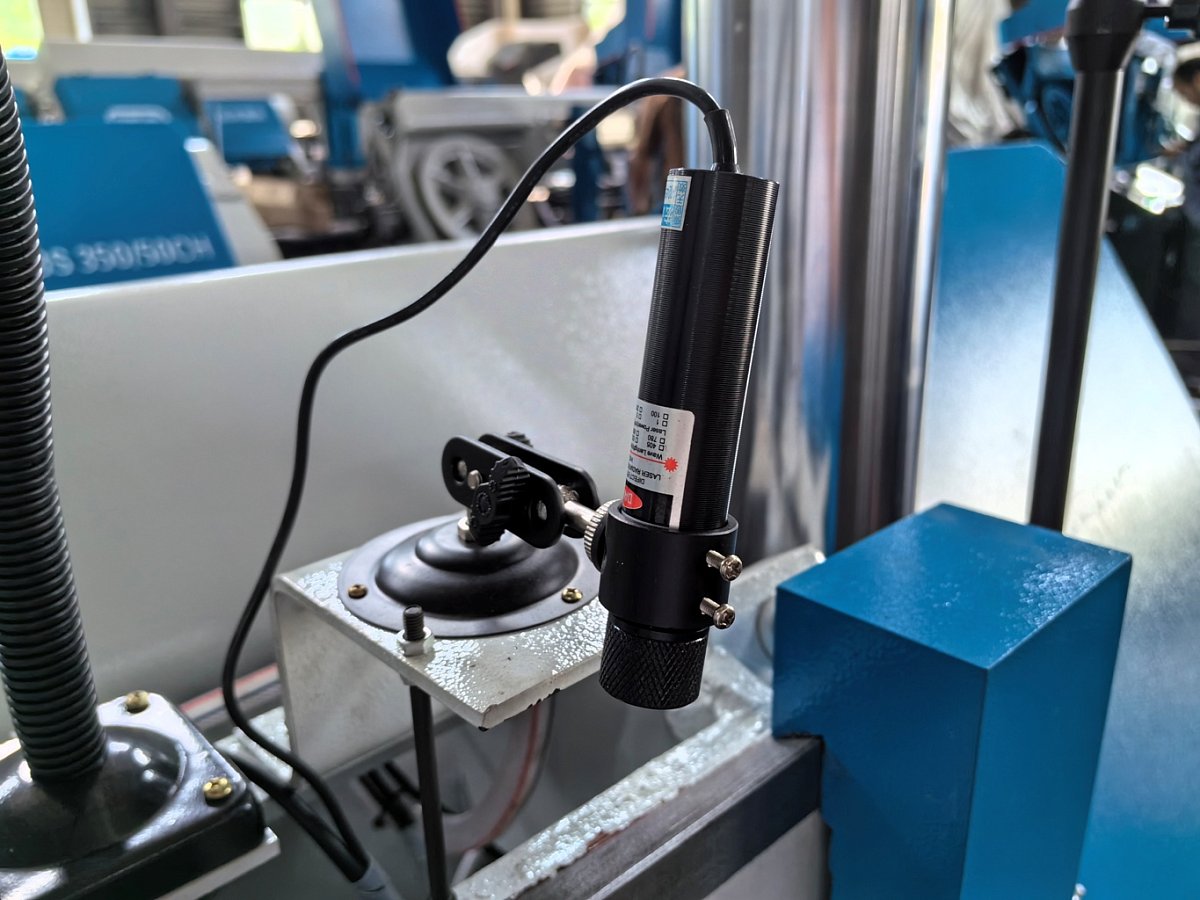

• Эргономика и удобство: Всеми функциями легко управлять с компактного пульта. Лазерный указатель точно обозначает линию будущего реза, экономя время на разметку, а гибкая LED-лампа обеспечивает отличную видимость в рабочей зоне. Для поддержки длинных заготовок в комплектацию входит двухвалковый опорный рольганг.

Ленточнопильный станок MetalTec MBS 330/50 CH — это не просто инструмент для резки, а тщательно сбалансированная производственная система. Колонная конструкция, мощный двигатель, гидравлические системы и продуманное вспомогательное оснащение делают его идеальным выбором для участков, где ценится бесперебойность, точность до 90° и способность обрабатывать как штучные, так и пакетные заготовки. Его эксплуатационные характеристики направлены на снижение утомляемости оператора и максимизацию выходного качества продукции.

Технические характеристики

Параметры резки

Двигатели

Габаритные размеры
