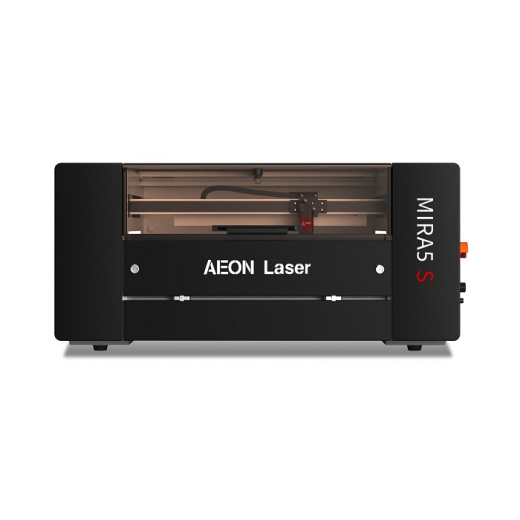

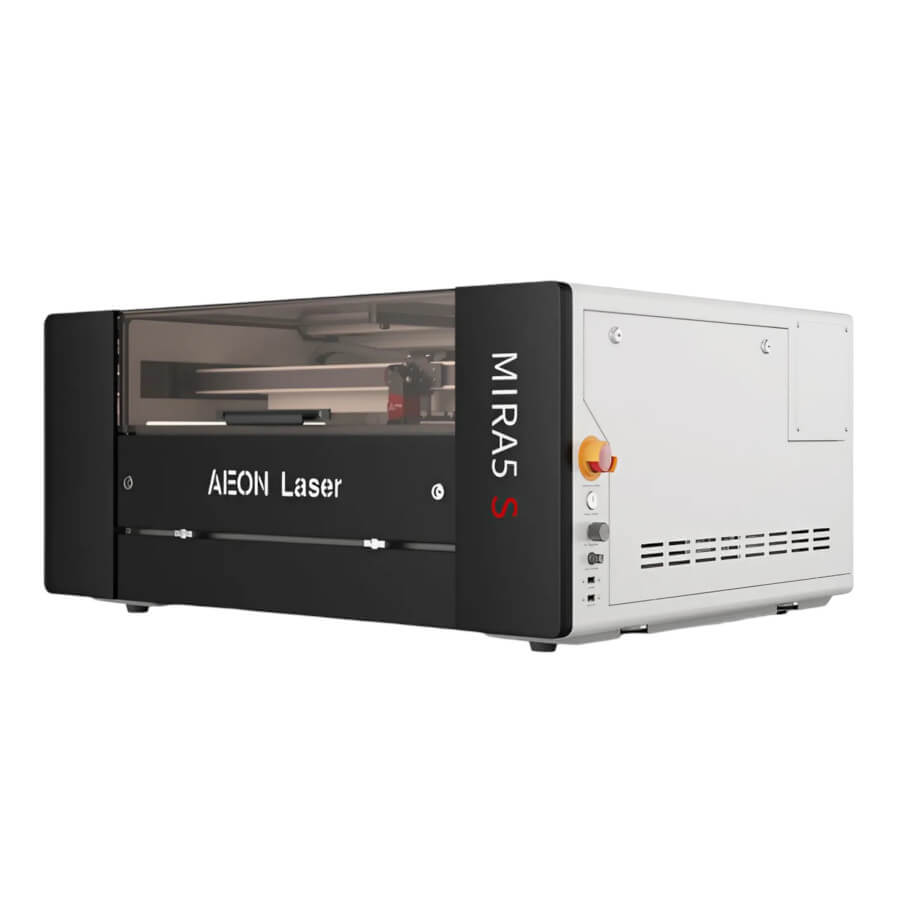

Лазерный станок Aeon Mira 5S: Инженерный подход к надежности и производительности

Выбор лазерного станка — это всегда компромисс между ценой и ожиданиями. Многие начинающие предприниматели смотрят только на мощность трубки или размер рабочего поля, забывая о фундаментальных вещах: как вообще устроен этот станок. Между тем, именно конструктив станка, качество электроники и жесткость несущих элементов определяют, будет ли оборудование работать годами без сбоев или превратится в источник головной боли.

Станки серии Aeon Mira 5S — это пример продуманного инженерного решения, где каждая деталь работает на ресурс и точность. Это не просто «лазер в коробке», а полноценный производственный центр с интеграцией всех необходимых систем.

1. Философия моноблока: Компактность и автономность

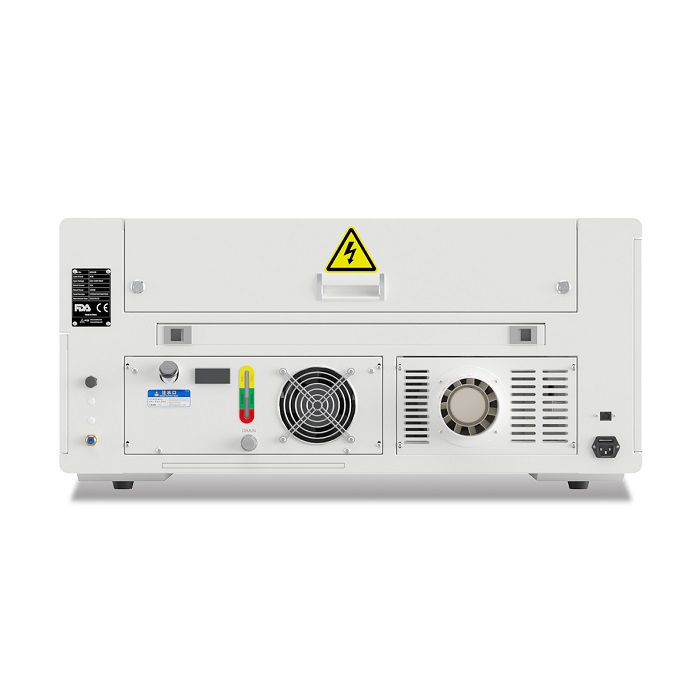

Главная особенность Aeon Mira 5S — конструкция «моноблок». Производитель полностью пересмотрел подход к организации рабочего пространства. Система охлаждения лазерной трубки (чиллер мощностью 35 Вт), компрессор для обдува рабочей зоны (18 Вт) и вытяжная система (45 Вт) встроены непосредственно в корпус станка.

Что это дает пользователю?
Вам больше не нужно думать, куда поставить громоздкий внешний чиллер или как синхронизировать включение вытяжки. Для запуска производства достаточно двух условий: розетка 220В (±10% / 50Hz) и подключение к внешней вентиляционной магистрали для отвода дыма. Это решение экономит место и исключает ошибки оператора при запуске оборудования.

2. Механика высшего класса: Жесткость и точность позиционирования

Высокая скорость реза и чистота гравировки невозможны без идеальной механики. В модели Mira 5S инженеры сделали ставку на проверенные решения:

• Шарико-винтовые пары (ШВП) для подъема стола. В отличие от дешевых ременных передач или капризных гидравлических систем, ШВП обеспечивают строго вертикальный линейный подъем. Это критически важно для работы с расфокусированным лучом (например, при гравировке объемных изделий или заполнении глубоких плоскостей). Отсутствие люфтов и перекосов позволяет добиться идеальной равномерности гравировки по всей площади.

• Высокоточные приводы Leadshine. За перемещение режущей головки отвечают мощные трехфазные шаговые двигатели Leadshine с углом поворота ротора 1.2 градуса. В паре с фирменными драйверами это дает ошеломляющее ускорение до 5G (а в версии с RF-трубкой — до 8G). Станок не теряет точности на высоких скоростях, что особенно важно при контурной резке сложных форм.

• Гашение вибраций. Валы оси Y специально укорочены и соединены упругими пластинчатыми муфтами. Эта инженерная хитрость гасит крутильные колебания, которые возникают при резких сменах направления движения. Места крепления редукторов усилены металлическими вставками, предотвращающими деформацию корпуса со временем.

3. Электроника и электрика: Начинка премиум-класса

Самая частая проблема бюджетных станков — «фантомные» сбои. Каретка вдруг уезжает в ноль посреди работы, или изображение «двоится». Часто причина кроется в дешевых китайских проводах, которые ломаются внутри изоляции при постоянном изгибе.

В Aeon Mira 5S этот вопрос решен кардинально:

• Кабели Helukabel (Германия). Используется немецкая проводка, уложенная в гибкие кабель-каналы. Она выдерживает миллионы циклов изгиба без потери сигнала и внутренних надломов.

• Компоненты Schneider Electric (Франция). Электрошкаф собран на комплектующих одного из мировых лидеров в управлении энергией. Это культура сборки, удобство диагностики и защита от скачков напряжения.

• Блок розжига Ampetech. Сердце системы питания трубки. Известны своей надежной защитой от пробоев и трансформаторами повышенной мощности, что напрямую влияет на срок службы лазера.

• Датчики Omron. Бесконтактные концевые датчики японского бренда отвечают за точное обнуление координат и повторяемость позиционирования.

4. Умные функции для комфортной работы

Aeon Mira 5S напичкан опциями, которые обычно являются дорогими дополнениями у конкурентов:

• Автоматизация процессов: Станок имеет встроенное реле времени для вытяжки (задержка отключения для полного дымоудаления). Компрессор обдува и вытяжка активируются автоматически через программные слои Ruida, что исключает человеческий фактор.

• Удобство эксплуатации:

  • Быстросъемная кассета объектива позволяет менять фокусирующие линзы за секунды, подстраиваясь под разные материалы.

  • Встроенный WiFi-модуль и функция автоматической фокусировки экономят время на подготовку к работе.

  • Реле переключения на ротатор (устройство круговой гравировки) уже встроено. Не нужно искать разъемы и разбираться в распиновке — просто включили галочку в программе.

  • Яркая влагозащищенная LED-подсветка рабочей зоны.

• Работа с длинномерными материалами: Конструкция предусматривает протяжные окна сзади и съемную вставку спереди, позволяя обрабатывать рулонные материалы или длинные заготовки.

5. Управление: Эксклюзивная модификация Ruida

Мозгом станка выступает специальная модификация контроллера Ruida на базе операционной системы Linux. Это гарантирует стабильность работы без зависаний и вирусов. Для подготовки макетов используется русифицированное ПО RDWorks, совместимое с Windows, и удобный плагин для CorelDraw. Это стандарт индустрии, освоить который можно за несколько часов.

Технические характеристики (Ключевые узлы)

Материалы и сферы применения

Благодаря точной настройке механики и возможности работы с расфокусированным пятном, станок эффективно справляется с широчайшим спектром задач.

Обрабатываемые материалы:

• Органика: дерево, фанера, МДФ, шпон, бумага, картон, ткани (шелк, хлопок, синтетика).

• Пластики: акрил (оргстекло), ПВХ, АБС, двухслойные пластики (Rowmark).

• Прочее: резина (для печатей), камень (мрамор, гранит), кожа, фетр.

• Металлы (с нанесением специальной пасты): латунь, алюминий, дюраль.

Сферы применения:

1. Рекламное производство: резка акриловых букв, изготовление POS-материалов, стендов, ценникодержателей.

2. Сувенирная продукция: персонализация подарков, гравировка на кружках и ручках (с использованием ротатора), создание брелоков.

3. Легкая промышленность: высокоточный раскрой ткани, нанесение шевронов и логотипов на одежду.

4. Архитектура и хобби: сборные модели из фанеры (конструкторы), элементы декора интерьера, скрапбукинг.

Резюме

Лазерный станок Aeon Mira 5S — это выбор в пользу надежности. Здесь нет ничего лишнего, но есть все необходимое для долгой и бесперебойной работы. Немецкие кабели, французская автоматика, японские датчики и мощные китайские моторы в сборе с идеально жесткой рамой дают тот самый эффект, когда оборудование просто работает, а вы занимаетесь бизнесом, а не ремонтом. Если вы ищете станок с серьезным запасом прочности и возможностью апгрейда (замена трубки на более мощную без плясок с бубном), серия Mira 5S — достойный кандидат.

• Охлаждение лазерной трубки:

  Водяное

• Производитель лазерной трубки:

  Shimodo R

• Блок розжига:

  Базовый, согласно мощности трубки

• Высота подъема рабочего стола:

  120 мм

• Структура рабочей поверхности, стандартно:

  Металлические соты с армированием

• Дисплей:

  3.5" Цветной TFT LCD

• Подъемный стол(ось Z):

  Шаговый привод Leadshine, управляется из ПО

• Приводные винты оси Z:

  Полированные шариковинтовые пары, 4шт

• Мотор оси Z:

  Шаговый, Leadshine 1.2 градуса на шаг, Ток - 5.8А

• Мотор оси X:

  Шаговый, Leadshine 1.2 градуса на шаг, Ток - 5.6А

• Мотор оси Y:

  Шаговый, Leadshine 1.2 градуса на шаг, Ток - 5.8А

• Структура рабочей поверхности, опиционально:

  Металлические соты на каркасе

• Тип лазерной трубки:

  CO2, c регенерирующем слоем

• Длина волны лазерной трубки:

  10,6 мкм

• Система управления:

  Ruida 6442, базовая версия

• Оптимальный теплоноситель:

  дистиллированная вода

• Длина, диаметр лазерной трубки:

  820-850мм, 50мм

• Системы аварийной защиты:

  Кнопка экстренной остановки, Датчик протока воды, Концевые аварийные датчики, Система распознавания габаритов поля, Концевые контактные датчики

• Системы комфортной эксплуатации:

  Включение компрессора галочкой из программы, на каждый отдельный слой, Включение и выключение вытяжкного вентилятора при запуске задания, Задержка выключения вытяжного вентилятора по заданному времени, Управление подъемным столом из программного обеспечения, Быстрое переключение на поворотную ось одной кнопкой, Протягивание длинномерных или рулонных материалов, Подъем стола кнопками на корпусе станка, Управление через сетевой кабель Ethernet-RJ 45, Считывание данных с USB Накопителя, Регулируемые крепления излучателя, Красный лазерный комбинатор целеуказателя, Базовые держатели зеркал

• Материалы для обработки:

  акриловое стекло, ПЭТ, полистирол, двухслойные пластики, оргстекло, фанера, дерево, МДФ, ДСП, картон для лекал, гофрокартон, электрокартон, монолитный поликарбонат, вспененный полистирол, полипропилен, полиэтилен, полиуретан, текстолит, стекло, резина, бумага, дизайнерский картон, резина для печатей, хлопковая ткань, изолон

• Брэнды, используемых компонентов:

  Кабели - Helukabel(Германия), Электрические компоненты - Schneider(Франция), Блоки розжига - Ampetech(Россия/КНР), Моторы и привода - Leadshine(КНР), Направляющие - PMI,HIWIN(Taiwan), Лазерные трубки - Shimodo,Reci(КНР)

• Точность позиционирования:

  0,01 мм

• Количество лазерных трубок, стандартно:

  1 шт

• Количество лазерных трубок, максимально:

  1 шт

• Срок службы излучателя (Данные завода изготовителя):

  до 4000 ч

• Привод оси X:

  Шаговый драйвер Leadshine

• Ремень оси X:

  Зубчатый армированный ремень шириной 20 мм

• Направляющая оси X:

  Стальная линейная направляющая квадратного профиля PMI,HIWIN(в зависимости от модификации)

• Привод оси Y:

  Шаговый драйвер Leadshine

• Ремень оси Y:

  Зубчатый армированный ремень шириной 20 мм

• Направляющие оси Y:

  Стальные линейные направляющие квадратного профиля PMI,HIWIN(в зависимости от модификации)

• Высота подъема(ось Z):

  120 мм

• Количество концевых датчиков:

  4 шт

• Тип концевых датчиков на Осях X,Y:

  бесконтактные Omron, 2 шт

• Тип концевых датчиков на Оси Z:

  контактные, 2 шт

• Поддерживаемое программное обеспечение:

  RDWorks, плагин в CorelDraw, плагин в AutoCAD, LaserWork

• Порт передачи данных:

  USB кабель, USB флэш карта, Сетевой кабель ethernet rj-45(LAN), WIFI

• Язык дисплея:

  Русский, Английский

• Объем памяти:

  256 МБ

• Типы допустимых файлов:

  PNG,GIF, BMP, JPEG, PNG, PLT, DXF, DWG, DST, AI, EPS, CDR

• Поддерживаемые операционные системы:

  Windows XP 32bit; Win 7,8,10

• Диаметр зеркал:

  25 мм

• Компоненты:

  Helukabel, Schneider, Ampetech, Leadshine, PMI, HIWIN, Shimodo
