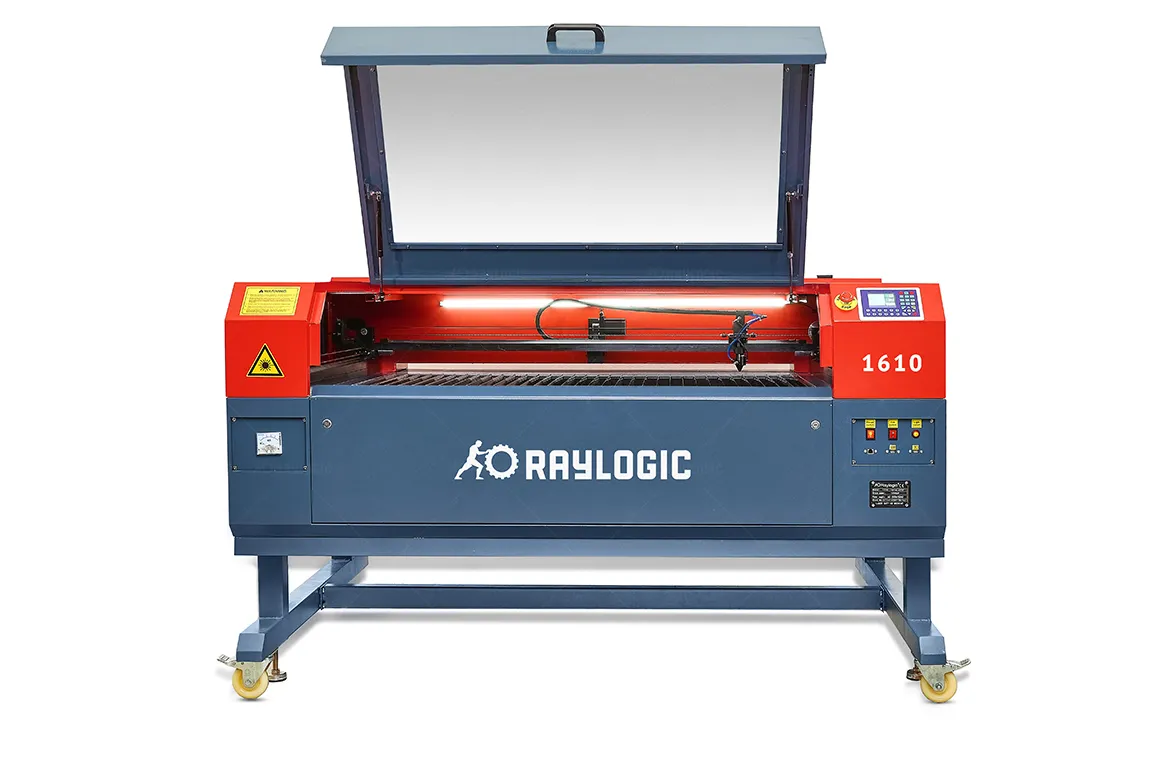

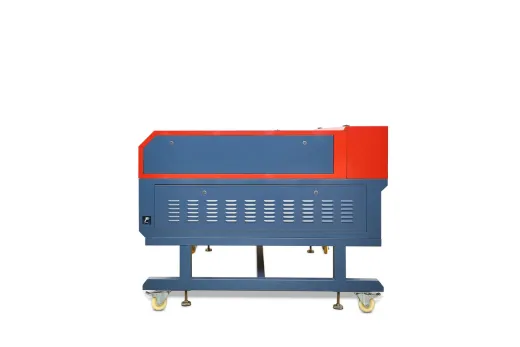

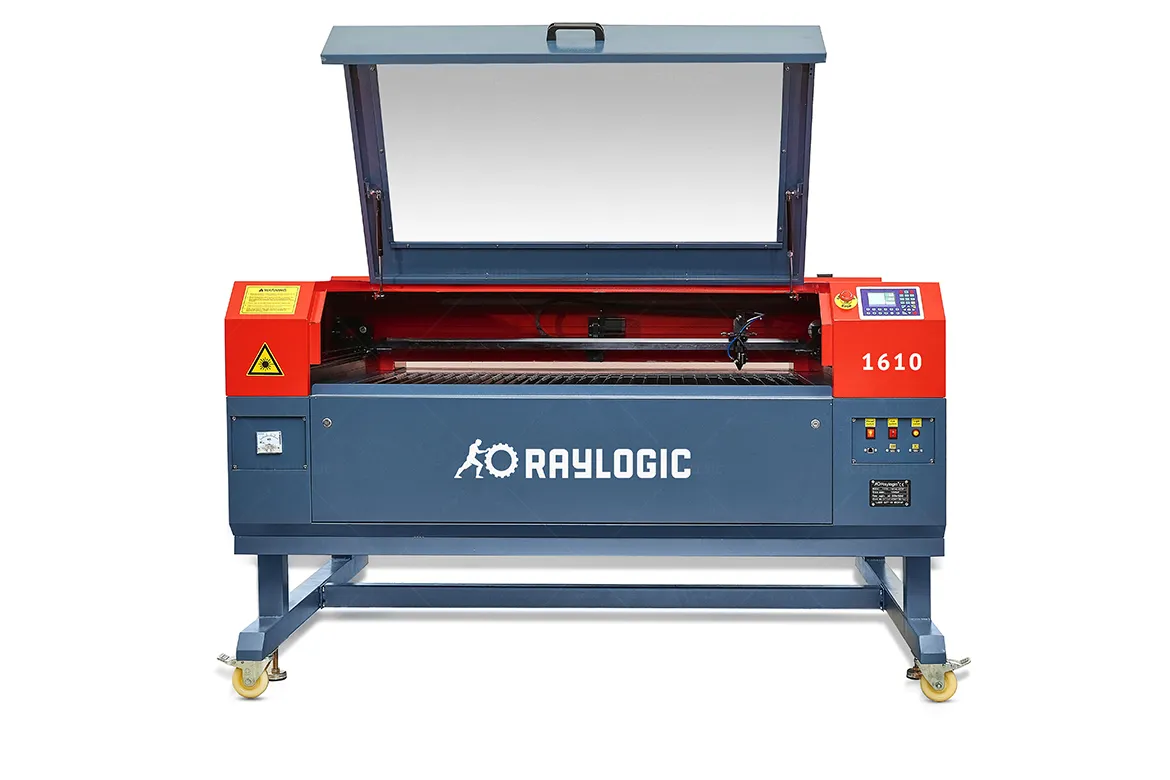

Лазерный станок Raylogic 11G 1610 W2

Две головы — двойная мощность: почему Raylogic 11G 1610 W2 меняет правила раскроя

В серийном производстве и мелкосерийной резке листовых материалов каждый лишний проход лазера обходится в деньги и минуты простоя. Традиционные одноголовые станки часто становятся узким местом, когда нужно выпустить сотню одинаковых деталей за смену. Производитель Raylogic предложил элегантное решение — модель 11G 1610 W2, где в работу включены не просто две лазерные головы, а полноценный дуэт из двух независимых источников излучения Reci W4.

Что это значит на практике? Вместо одного луча по полю 1600×1000 мм движутся сразу две головы, каждый со своим управлением и трубкой. Такой подход не просто экономит время, а перераспределяет нагрузку, позволяя обрабатывать сложные контуры без потери скорости.

Архитектура синхронного действия

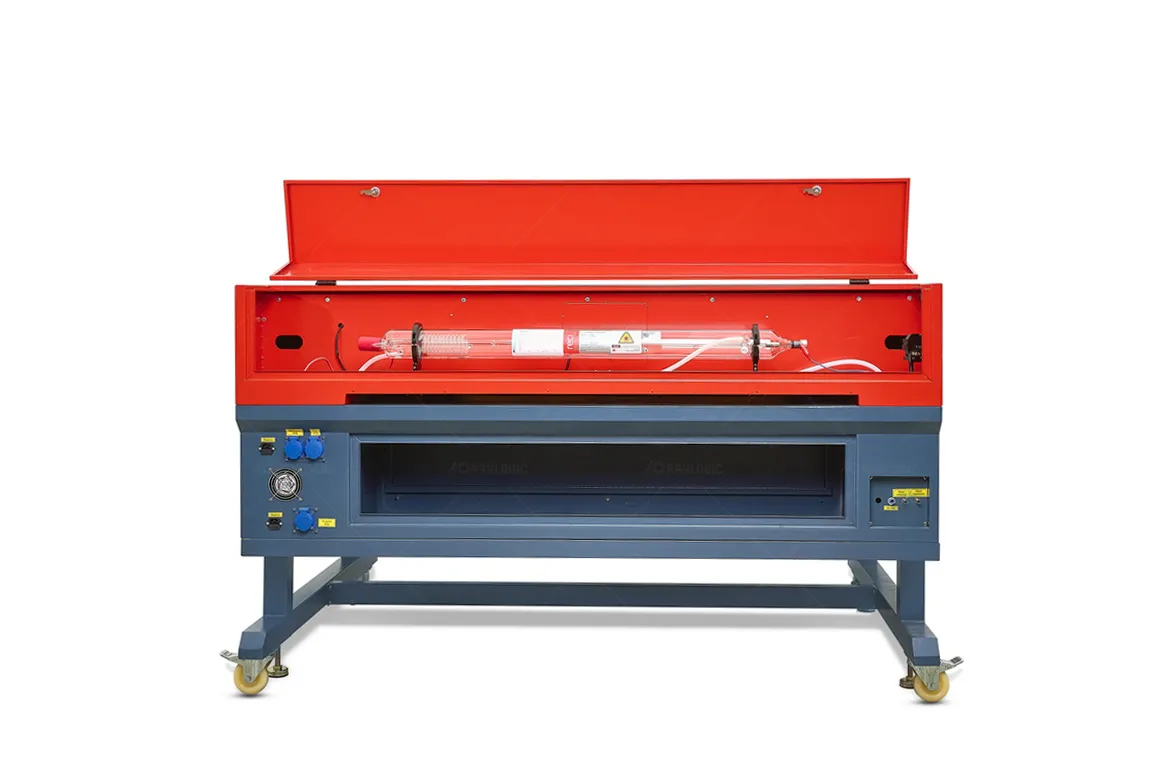

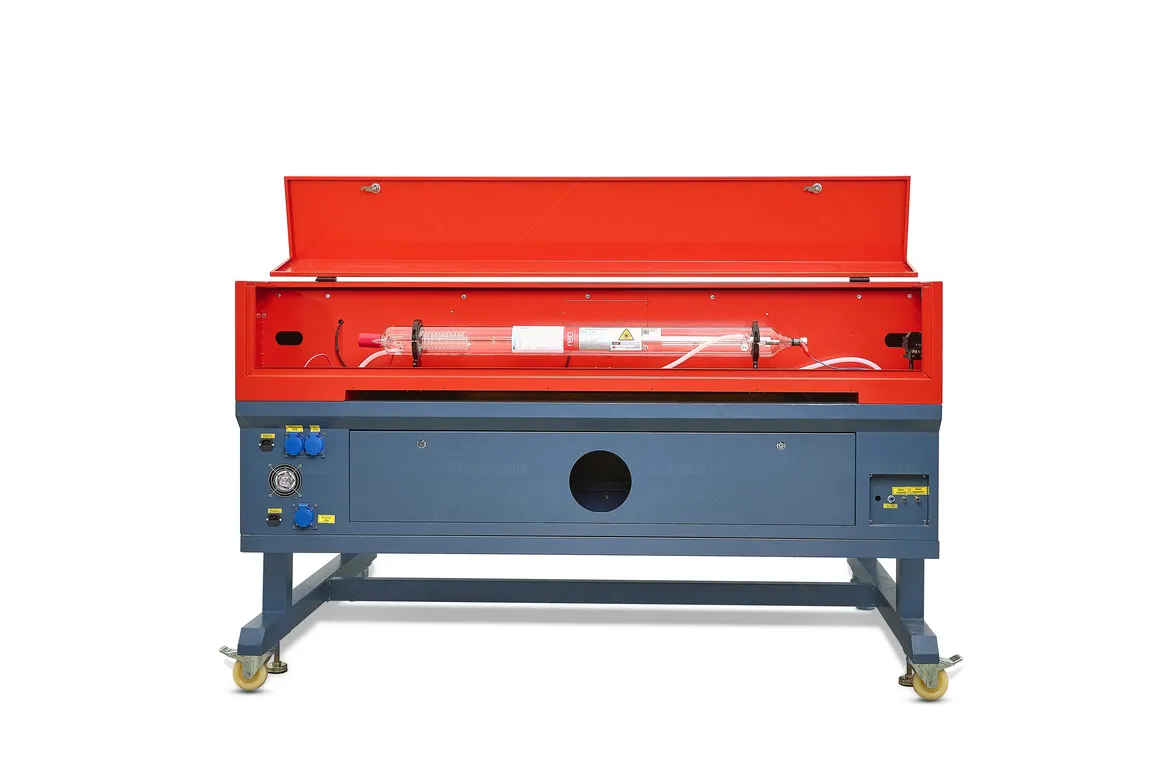

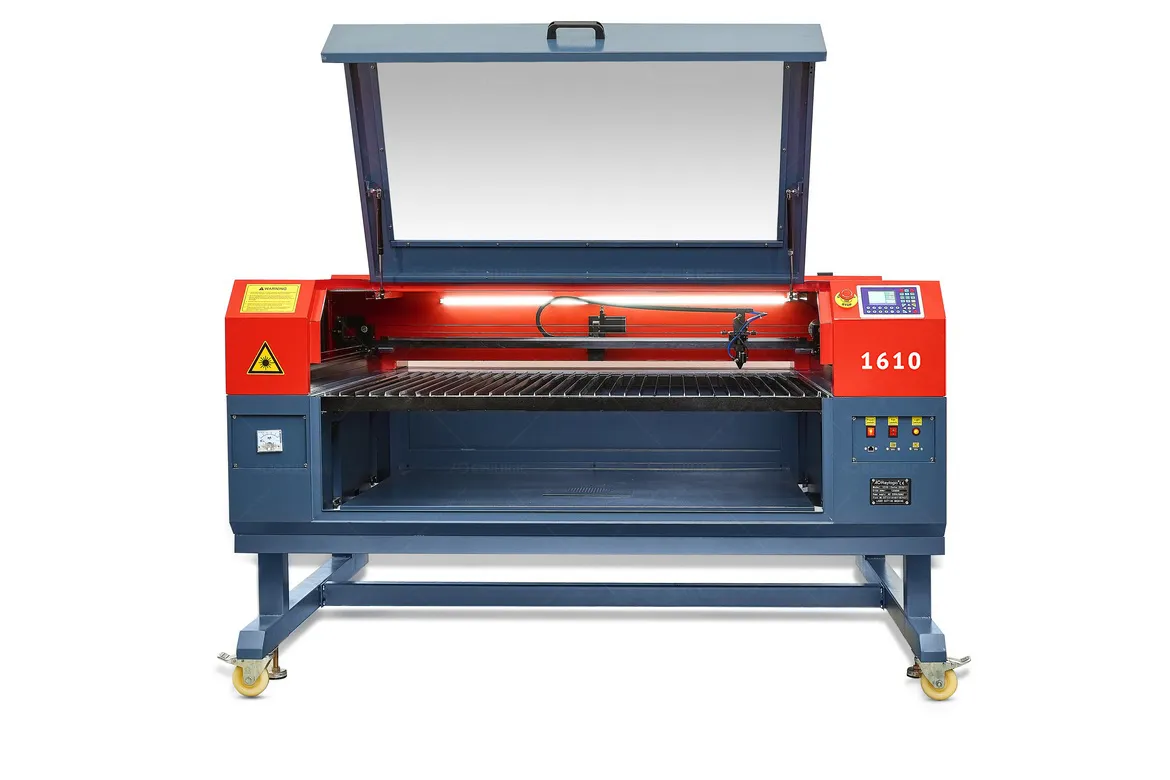

Станок Raylogic 11G 1610 W2 построен по принципу «два в одном». На первый взгляд это классический CO2-лазер с рабочим столом 1600 на 1000 мм. Но ключевое отличие скрыто в индексе W2 (Working heads 2) и в спецификации трубок. Здесь установлены две лазерные трубки Reci W4 мощностью от 100 до 130 Вт каждая.

Reci W4 — это отдельный класс источников для коммерческих станков. Они славятся стабильностью луча и ресурсом до 10 000 часов. В конфигурации 11G 1610 W2 трубки работают параллельно, но независимо. Это значит, что одна головка может гравировать сложную векторную картинку, а вторая — резать прямые контуры на той же заготовке. Или обе режут одинаковые детали в зеркальном или параллельном режиме.

Синхронизация обеспечивается не механически, а через управляющую электронику. Система отслеживает положение обеих кареток, исключая коллизии, и позволяет задавать индивидуальные параметры для каждой головы: скорость, мощность, частоту импульса.

Почему две трубки лучше одной?

Многие производители пытаются удешевить двухголовые станки, ставя один мощный лазер и деля луч на два оптическими зеркалами. Это решение имеет недостатки: падение мощности на каждой голове, сложная юстировка и разбалансировка при загрязнении оптики.

В Raylogic 11G 1610 W2 инженеры пошли по правильному пути — каждая голова получает энергию от собственной трубки Reci W4. Преимущества очевидны:

• Полная мощность 100–130 Вт доступна на каждой голове одновременно.

• При выходе одной трубки вторая продолжает работу, станок не останавливается полностью.

• Можно резать разные материалы на разных участках стола без перенастройки источника.

• Отсутствие потерь на делителях луча.

Для владельца бизнеса это означает предсказуемый результат и высокую отказоустойчивость.

Технические особенности и рабочие режимы

Станок Raylogic 11G 1610 W2 предлагает основной режима работы:

Копирующий (синхронный) — обе головы выполняют идентичные движения с заданным смещением. Идеально для тиражирования мелких деталей: вырезаете 50 колье из акрила за время, нужное для 25.

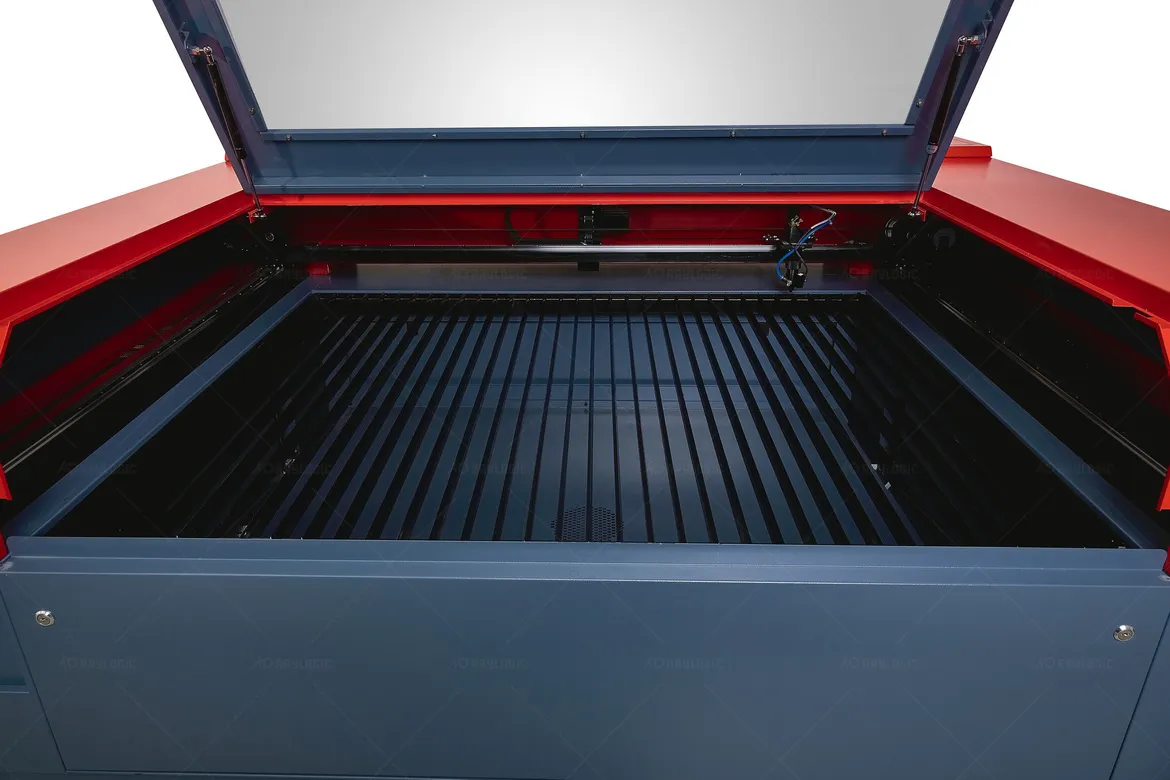

Рабочее поле 1600×1000 мм при этом делится пополам.

Материалы и реальная производительность

Благодаря двум трубкам Reci W4 суммарной мощностью до 260 Вт (хотя в работе они независимы) станок уверенно справляется с:

• Фанера и дерево — сквозной рез до 15–20 мм за 1–2 прохода. Синхронный режим дает две одинаковые детали за проход.

• Акрил (оргстекло) — до 20–25 мм, идеальные кромки без оплавления на скоростях 20–30 мм/с.

• МДФ и картон — пакетная резка упаковки становится сверхбыстрой.

• Кожа и ткани — две головы одновременно кроят лекала, что критично для ателье и обувных производств.

• Камень и керамика — гравировка с высоким разрешением.

Пример из практики: резка 100 штук шестеренок из фанеры 4 мм размером 80×80 мм. На одноголовом станке с трубкой 130 Вт это займет около 35–40 минут. На Raylogic 11G 1610 W2 в копирующем режиме — 18–20 минут. Ускорение в 1,8–2 раза достигается без потери качества края.

Управление и софт

Станок работает под управлением популярных систем типа Ruida  (в зависимости от года выпуска и партии). Поддерживает импорт файлов из LightBurn, CorelDRAW, AutoCAD. Особенность для двухголовых конфигураций — возможность в программе назначить каждой голове свой слой или цвет контура.

Перед началом работы оператор выполняет калибровку — совмещает нулевые точки обеих голов. Процесс автоматизирован: станок сам проезжает в датчики и запоминает смещения. Далее достаточно указать в программе режим и расстояние между деталями.

Скорость позиционирования по X/Y достигает 600 мм/с, рабочая скорость резки — до 400 мм/с в зависимости от материала. Ускорения настроены так, чтобы тяжелые двухголовые каретки не вносили вибраций.

Охлаждение и ресурс

Две трубки Reci W4 генерируют до 260 Вт тепловой энергии каждая (электрическая мощность выше, КПД CO2-лазеров около 10–15%). Поэтому в комплекте с Raylogic 11G 1610 W2 идет промышленный чиллер минимум на 6000 ккал/ч, часто с двумя независимыми контурами или мощной системой последовательного охлаждения.

Важный нюанс для покупателя: при заказе уточните, идет ли чиллер в базе. Недобросовестные продавцы иногда предлагают станок без него, ссылаясь на «возможность работы на протоке». С двумя трубками Reci W4 это неприемлемо — перегрев сократит ресурс с 8000–10000 часов до 1000–1500.

Ресурс самих трубок Reci W4 при правильном охлаждении и чистоте оптики составляет 2–3 года интенсивной работы (8000+ часов). Замена одной трубки не требует демонтажа второй — инженерная проработка станка позволяет менять их независимо.

На что обратить внимание перед покупкой

Raylogic 11G 1610 W2 — это станок для бизнеса, а не для гаража. У него есть особенности:

• Габариты и вес. Из-за двух независимых оптических трасс и усиленной станины станок весит около 500–600 кг. Потребуется отдельное помещение и грузоподъемная техника для распаковки.

• Сложность юстировки зеркал. У двух трубок — две системы зеркал и линз. Настраивать их сложнее, чем одноголовый аналог, но при нормальной эксплуатации юстировка требуется раз в 3–6 месяцев.

• Потребляемая мощность. Два источника, два блока управления, чиллер — суммарно до 2,5–3 кВт в пике. Не каждая розетка потянет, нужна отдельная линия.

• Цена. Двухтрубочная конфигурация заметно дороже одноголовой или одноголовой с делителем. Но окупаемость за счет двойной скорости на тираже достигается за 4–8 месяцев при загрузке от 4 часов в день.

Кому этот станок подойдет идеально?

Безоговорочное преимущество Raylogic 11G 1610 W2 получат:

• Производители сувенирки и брелков (сотни одинаковых форм).

• Мебельные цеха, режущие накладные фасады и вставки.

• Швейные производства (раскрой кожи и текстиля).

• Рекламные агентства с большими тиражами акриловых букв.

• Упаковочные производства (вырубка картона и микрогофры).

А вот для редких заказов, где каждое изделие уникально и требует перенастройки между проходами, преимущество двух голов может нивелироваться временем на калибровку. В таких случаях лучше присмотреться к одноголовым моделям Raylogic.

Заключение

Лазерный станок Raylogic 11G 1610 W2 с двумя синхронно работающими головами и двумя лазерными трубками Reci W4 100–130 Вт — это инструмент, созданный для удвоения выработки на квадратный метр цеха. Он не просто копирует движение, а предлагает гибкую архитектуру независимого управления, позволяя резать разные задания на одном столе.

Да, он требует вдумчивого подхода к охлаждению, настройке и электропитанию. Но взамен дает рост производительности до 90% на типовых операциях, страховку от остановки при отказе одного источника и возможность работать с широкой номенклатурой материалов без компромиссов.

Если ваш бизнес упирается в скорость резки, а объемы партий исчисляются десятками и сотнями — Raylogic 11G 1610 W2 окупит себя быстрее, чем вы успеете выпить вторую чашку кофе за смену. А две трубки Reci W4 станут залогом того, что кофе всегда будет вовремя.
