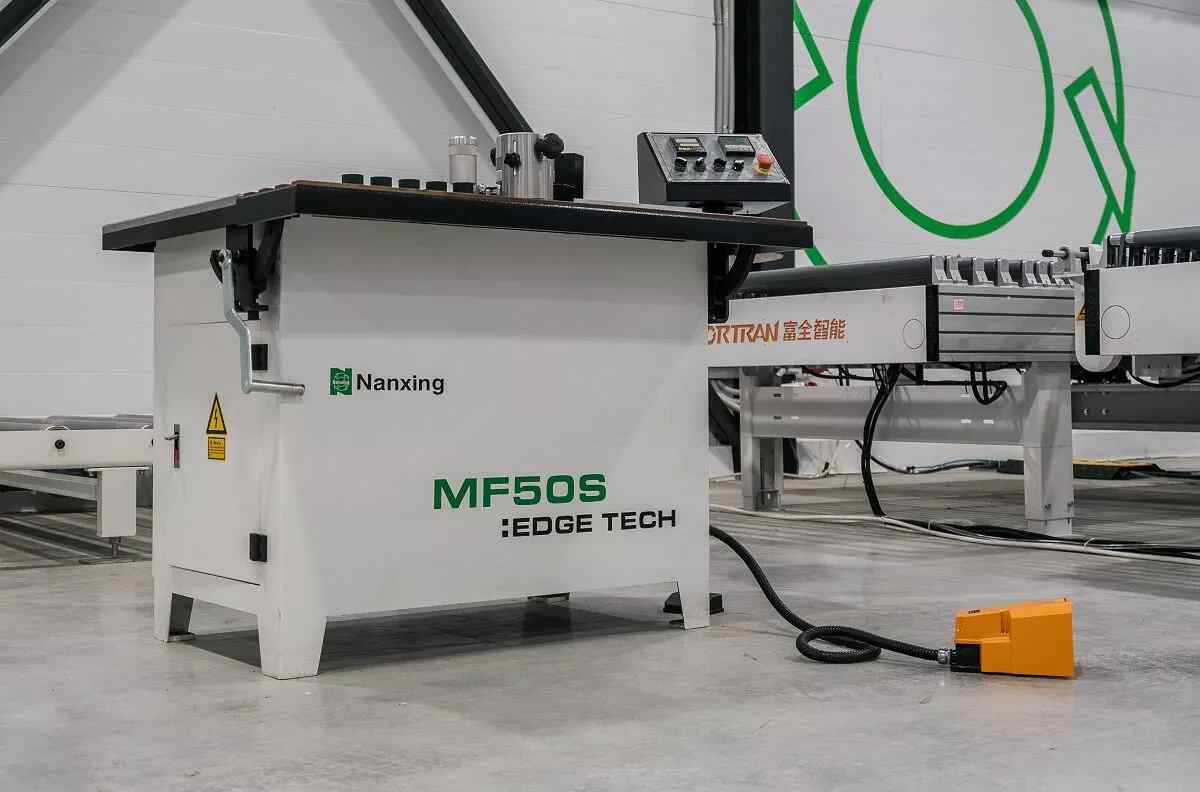

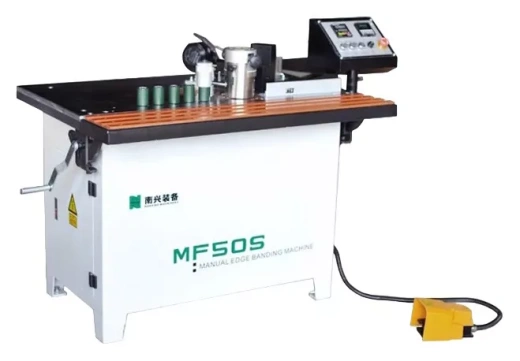

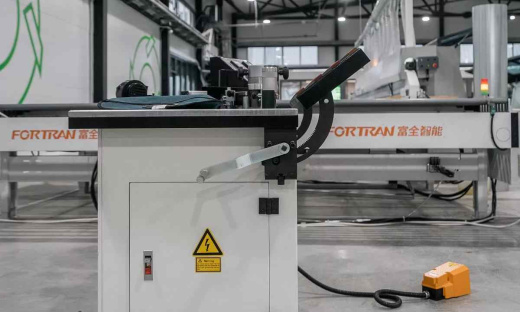

Кромкооблицовочный станок с ручной подачей Nanxing MF50S

Кромкооблицовочный станок с ручной подачей Nanxing MF50S: универсальное решение для мебельного производства

Качественная обработка кромок — один из ключевых этапов в производстве корпусной мебели. От того, насколько аккуратно и надёжно выполнена облицовка торцов, зависят не только эстетические характеристики готового изделия, но и его долговечность. Кромкооблицовочный станок с ручной подачей Nanxing MF50S представляет собой оборудование, которое позволяет решать широкий спектр задач по оклейке кромок как на прямолинейных, так и на криволинейных деталях.

В данном обзоре мы подробно рассмотрим технические характеристики, конструктивные особенности, преимущества и сферы применения этой модели, а также разберём, для каких производственных задач она подходит наилучшим образом.

Назначение и область применения

Кромкооблицовочный станок Nanxing MF50S предназначен для облицовывания торцов мебельных щитов и заготовок полосовым (натуральным шпоном) и рулонным синтетическим кромочным материалом — ПВХ, АБС-пластиком и другими. Благодаря возможности обработки криволинейных поверхностей с минимальным радиусом закругления всего 20 мм, оборудование успешно применяется для оклейки деталей сложной конфигурации.

Модель ориентирована на предприятия различного масштаба:

• Небольшие мебельные мастерские — станок позволяет нарастить производственные возможности без значительных капитальных затрат.

• Средние и крупные серийные производства — оборудование обеспечивает стабильное качество обработки при работе с разными типами кромочных материалов.

Основные сферы применения Nanxing MF50S включают производство:

• офисной мебели;

• кухонных гарнитуров;

• шкафов-купе;

• мебели для гостиных и прихожих;

• эксклюзивной мебели, изготавливаемой по индивидуальным заказам.

Особую ценность станок представляет для производств, где требуется частая переналадка и обработка деталей с криволинейными кромками, поскольку ручная подача заготовки даёт оператору полный контроль над процессом.

Технические характеристики Nanxing MF50S

Для объективной оценки возможностей оборудования важно ознакомиться с его ключевыми техническими параметрами. Ниже приведены основные характеристики модели Nanxing MF50S.

Станок работает от стандартной однофазной сети 220 В, что существенно упрощает его интеграцию в существующие производственные мощности и не требует прокладки трёхфазной линии.

Конструктивные особенности и комплектация

Nanxing MF50S продуманно сконструирован для обеспечения удобства работы и высокого качества облицовки. В базовую комплектацию оборудования входят следующие узлы и системы:

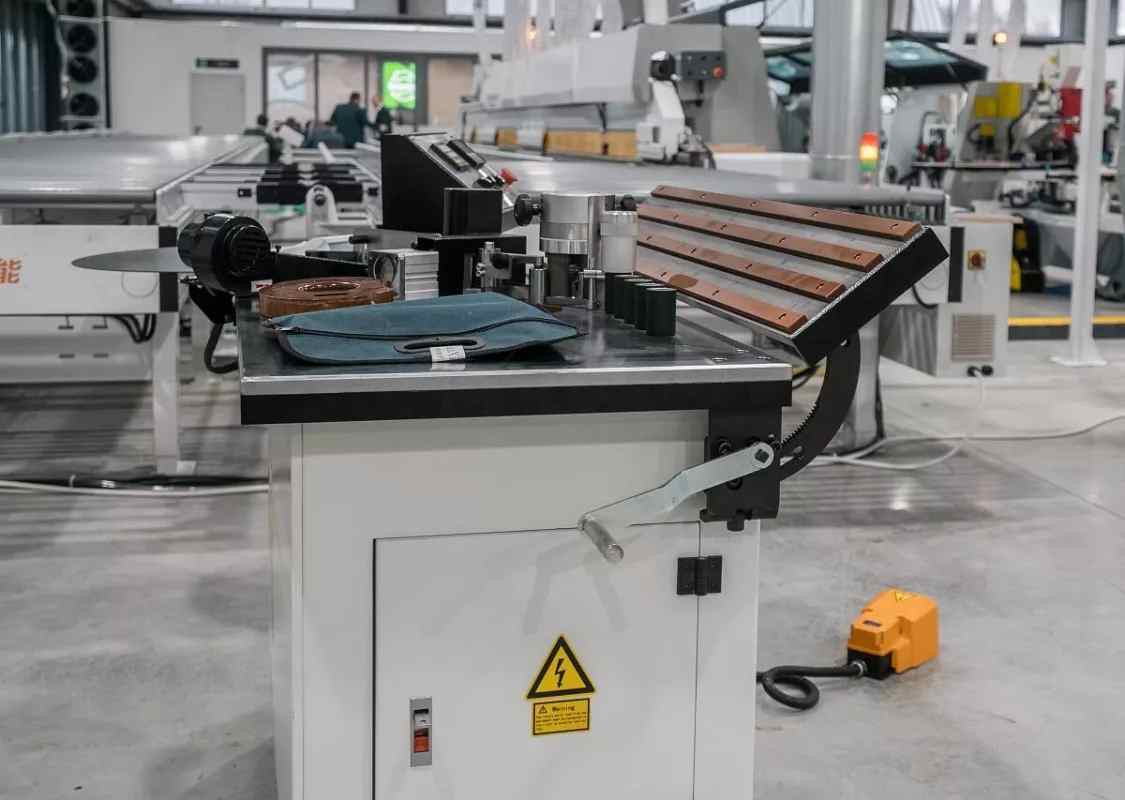

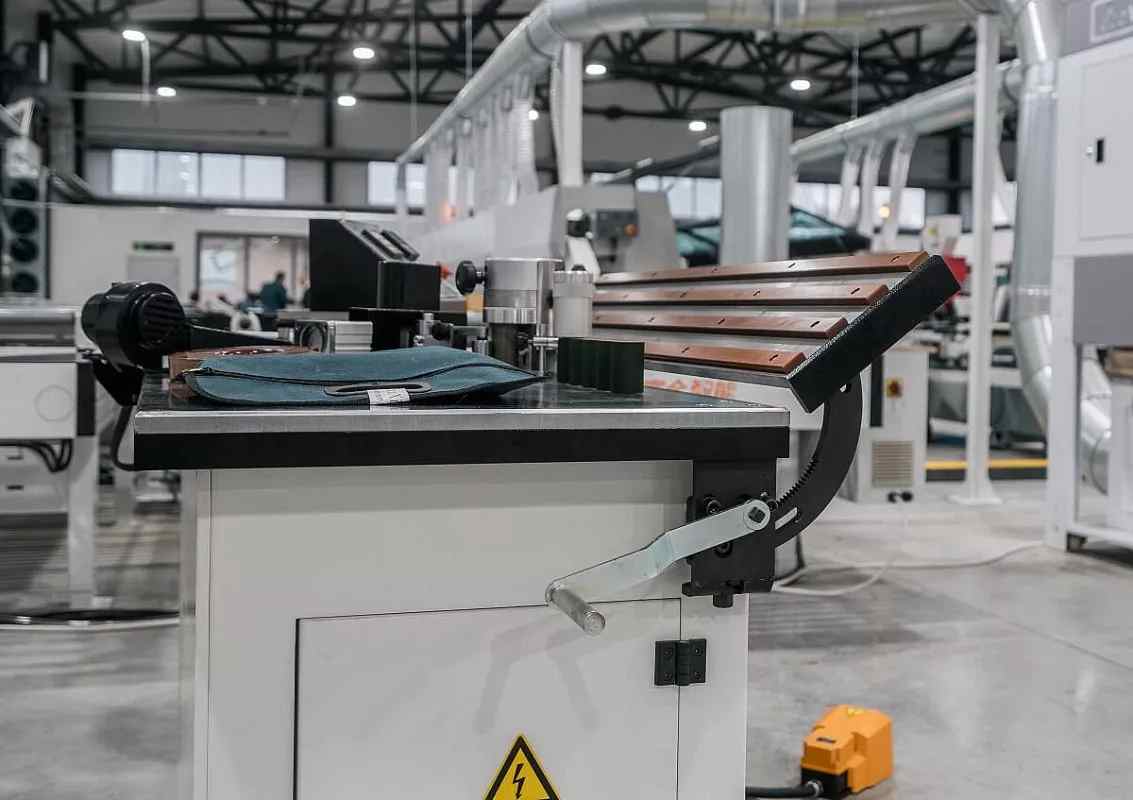

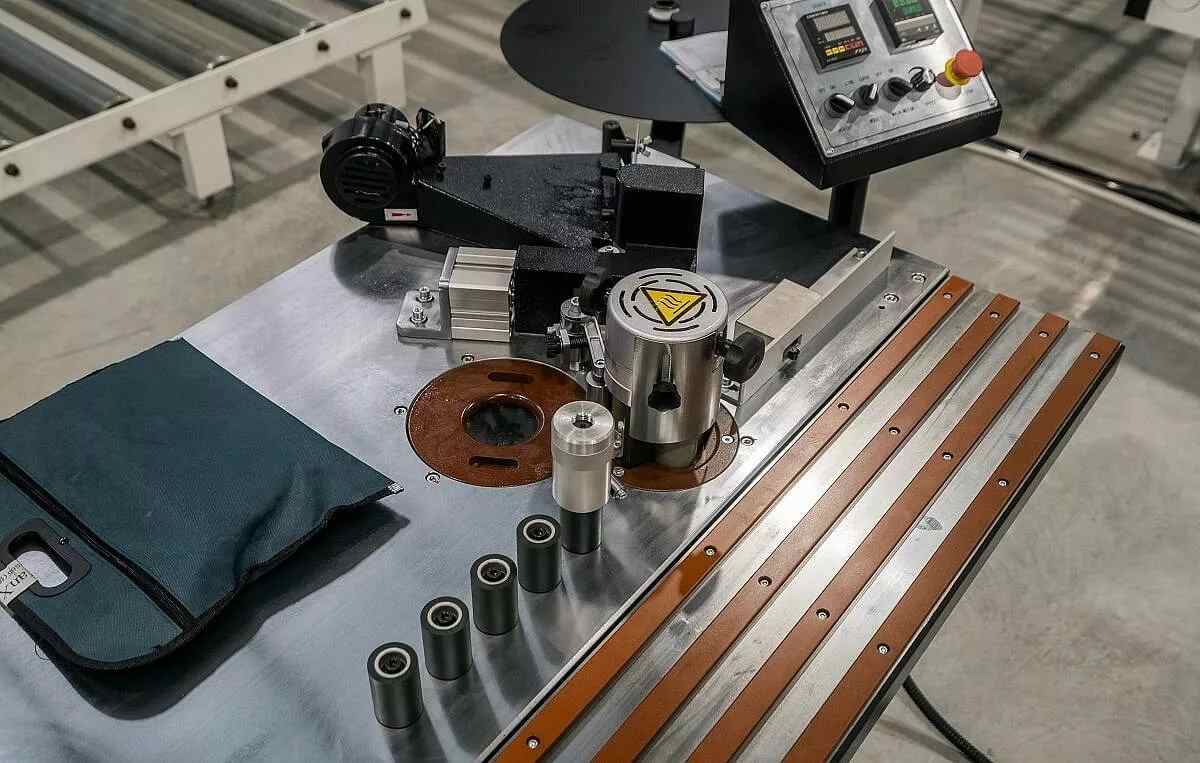

Наклонный рабочий стол

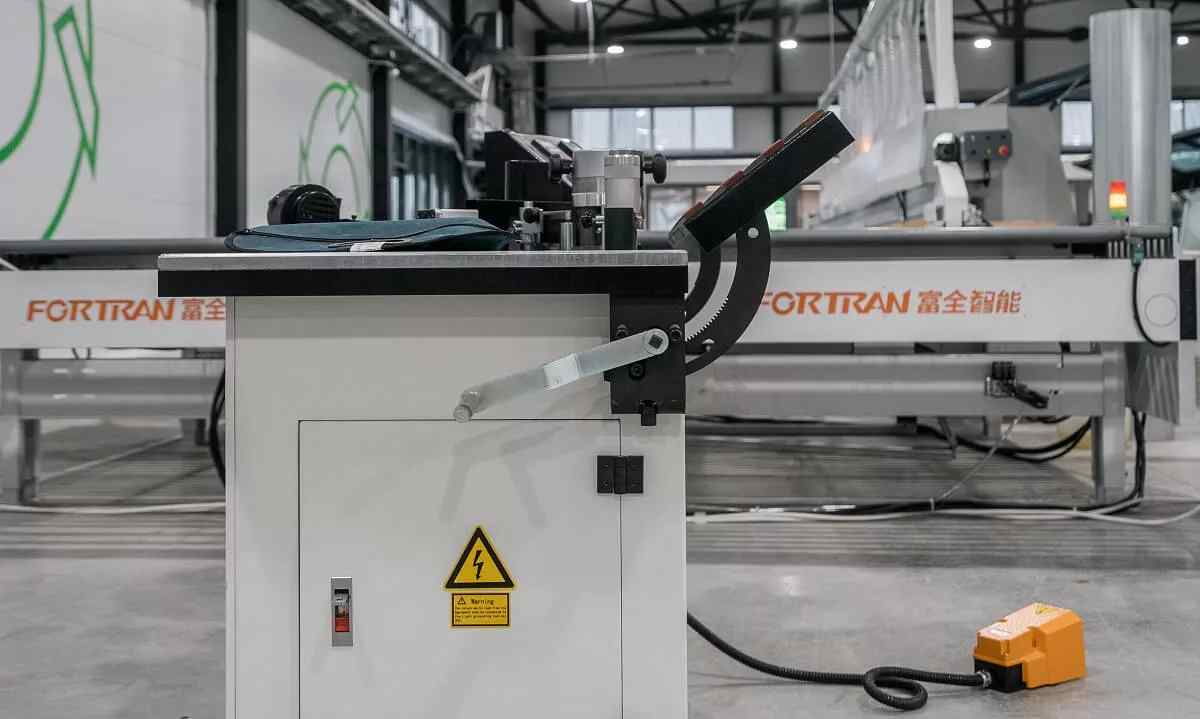

Рабочий стол станка может поворачиваться в диапазоне от 0 до 45°. Эта возможность позволяет обрабатывать детали со скошенными торцами, расширяя ассортимент выпускаемой продукции. Криволинейные заготовки с плавными изгибами также успешно обрабатываются благодаря этой конструктивной особенности.

Промышленный фен для разогрева кромки

Одним из ключевых элементов станка является промышленный фен, который подаёт горячий воздух на кромочный материал непосредственно перед его нанесением. Благодаря предварительному нагреву:

• повышается эластичность и гибкость кромочного материала;

• облегчается его укладка на криволинейные поверхности с малым радиусом;

• улучшается качество приклеивания и снижается риск образования дефектов.

Узел нанесения клея

Клеевой узел станка состоит из двух независимых приводных клеенаносящих роликов. Такая конструкция позволяет наносить клей одновременно и на кромочный материал, и на торец обрабатываемой детали. Количество наносимого клея регулируется, что даёт возможность добиваться оптимального клеевого шва для разных типов материалов.

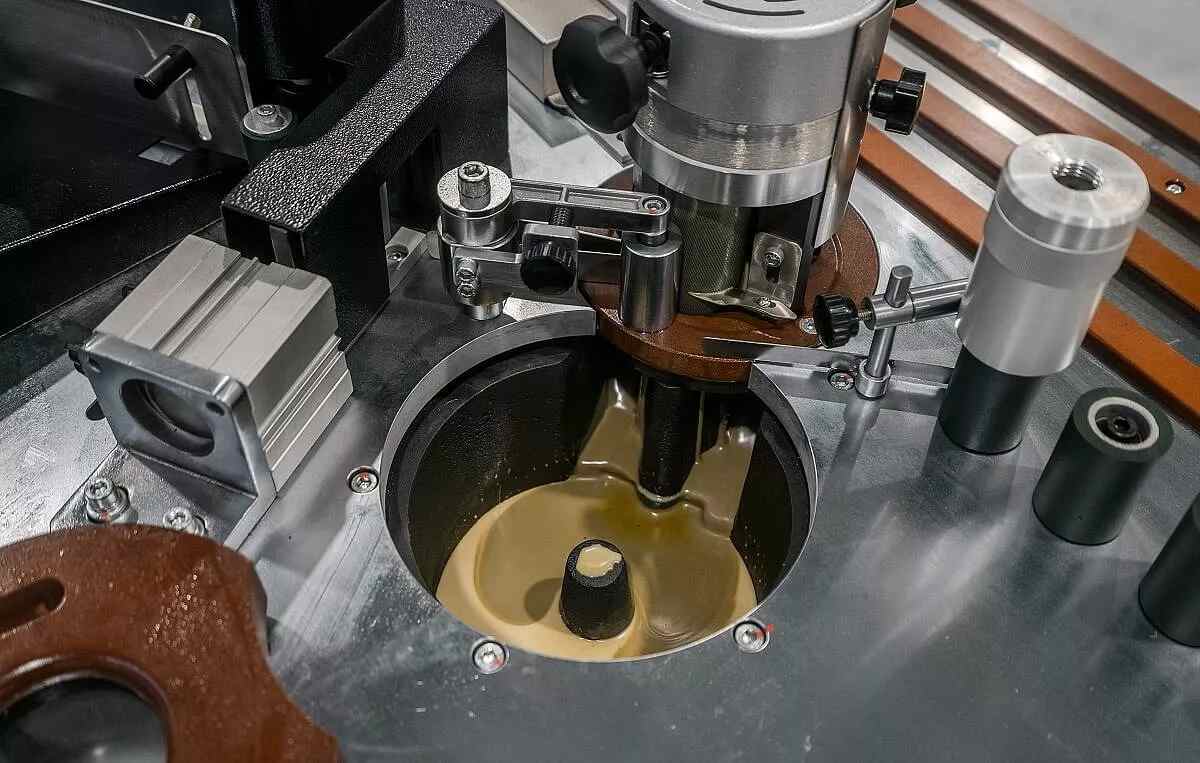

Станок работает на гранулированном термоплавком клее. Клей расплавляется в клеевой ванне ёмкостью 4 литра, нагревается до рабочей температуры и посредством шнека подаётся на клеевой ролик. Клеевая ванна расположена ниже уровня рабочего стола, что способствует поддержанию стабильного температурного режима. Ванна покрыта тефлоновым покрытием, облегчающим очистку и предотвращающим пригорание клея.

Счётчик длины кромки

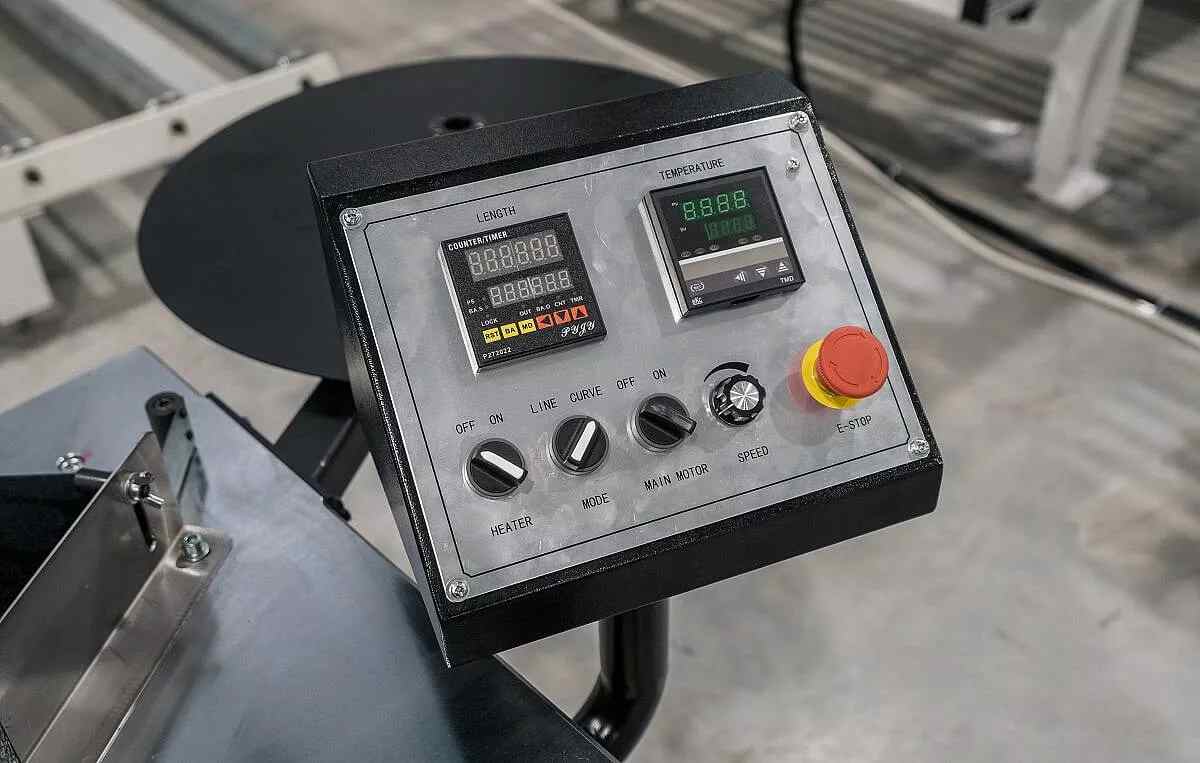

В комплектацию входит счётчик измерения длины кромочного материала, который автоматически отмеряет заданную оператором длину кромки. Это исключает перерасход материала и повышает точность работы, особенно при серийной обработке однотипных деталей.

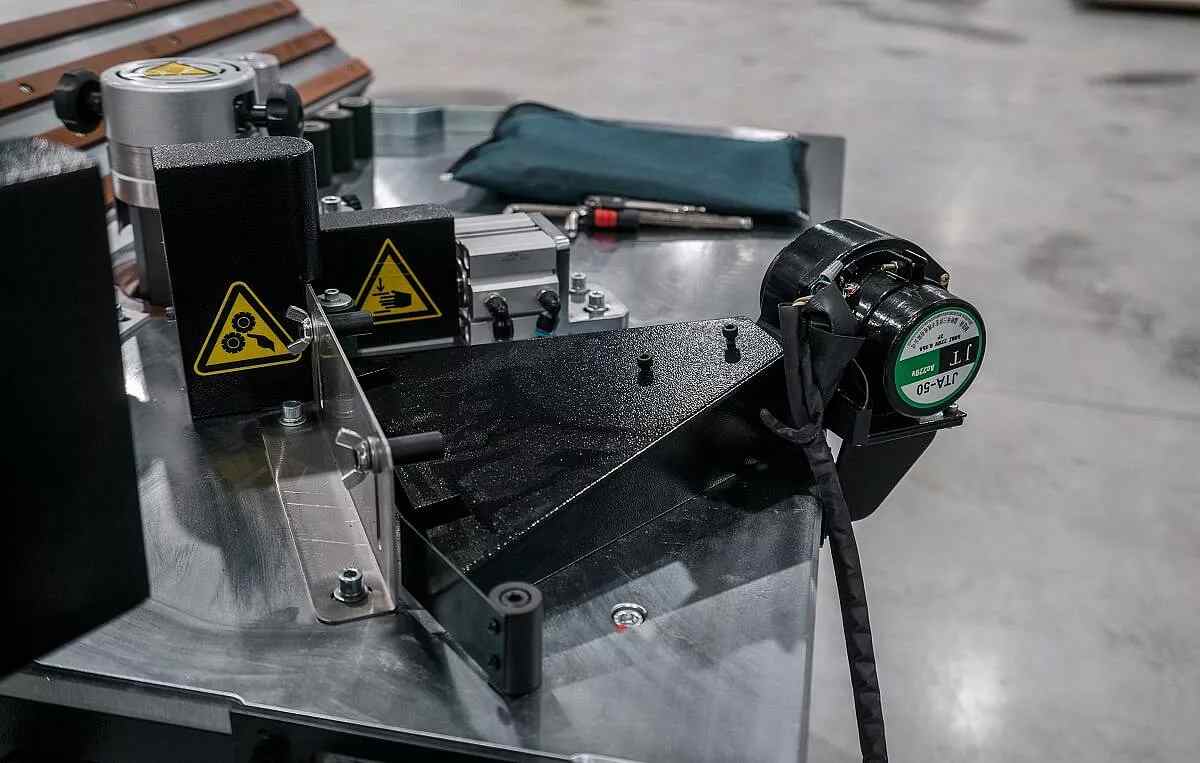

Система подачи и обрезки кромки

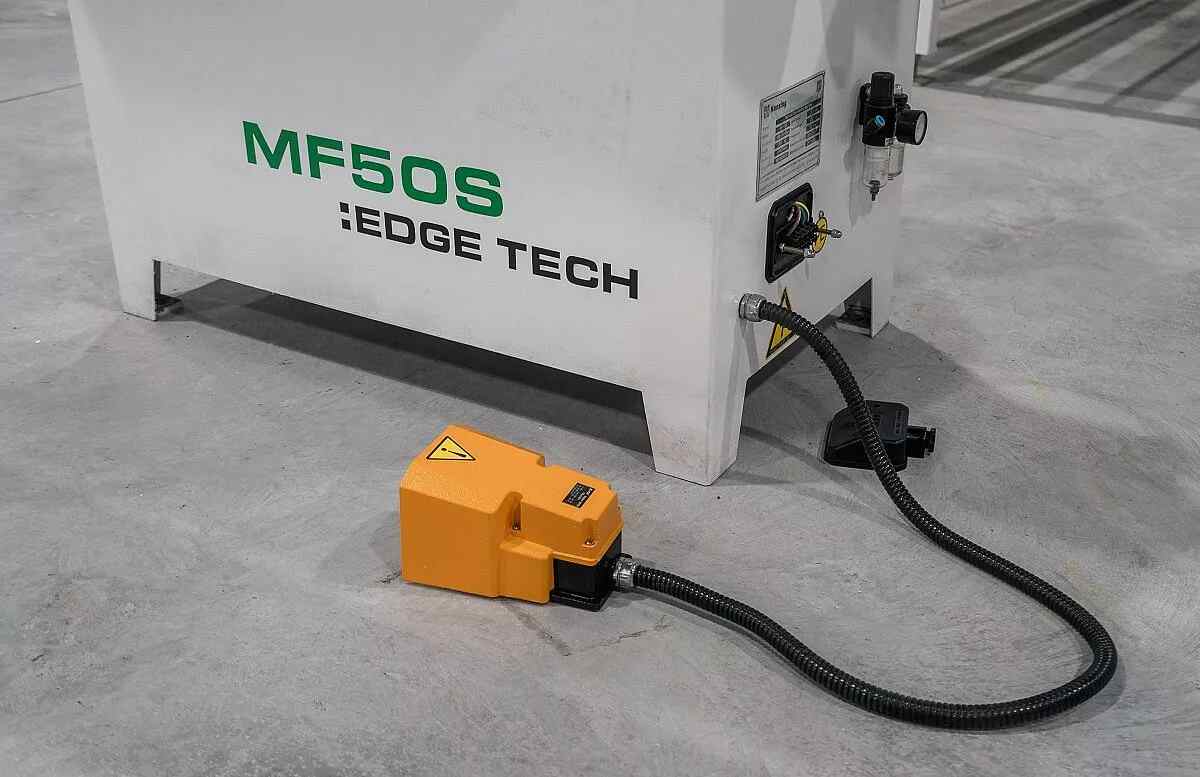

Подача кромочного материала в зону приклеивания осуществляется автоматически из магазина. Управление подачей производится с помощью пневмопедали «запуск/остановка» и конечного выключателя.

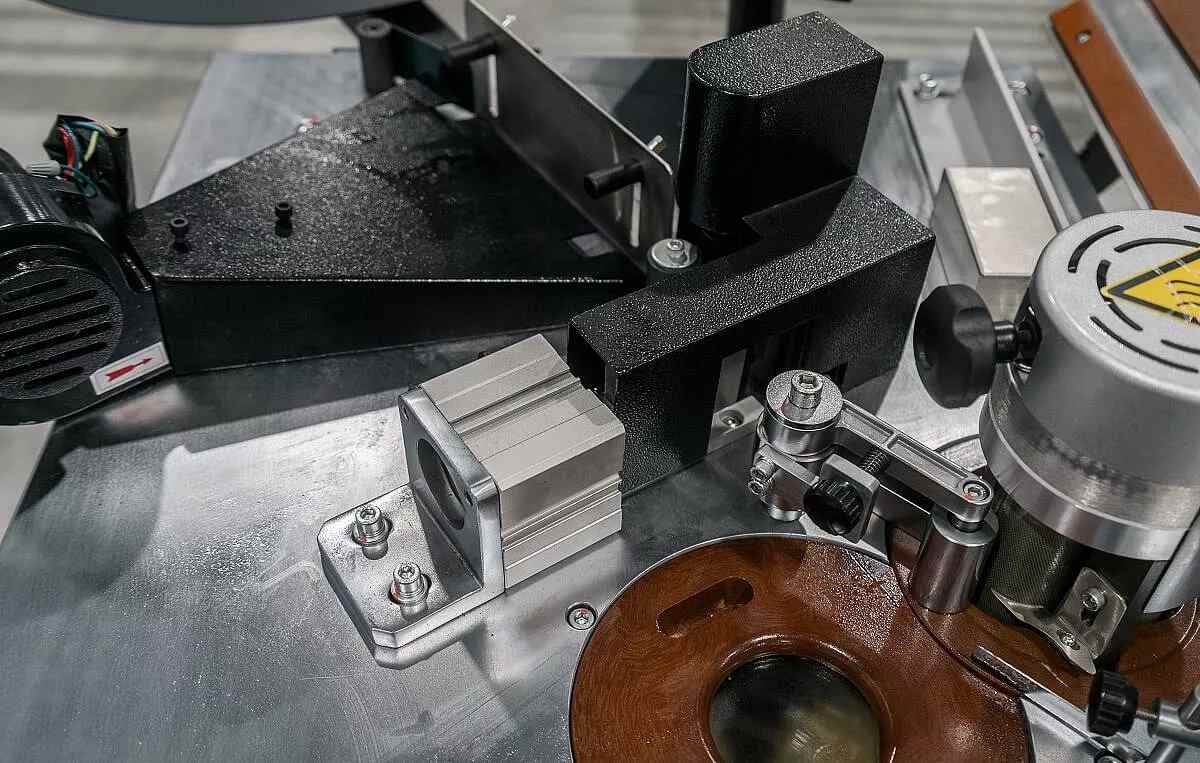

Направляющая линейка с концевым выключателем обеспечивает качественный прижим прямолинейных заготовок к клеевому ролику. При срабатывании концевика автоматически запускается подача кромочного материала, а по окончании обработки отрезается необходимое количество кромки в соответствии с длиной детали.

Обрезка кромочного материала по длине выполняется гильотинным ножом, который перемещается по направляющим посредством пневмоцилиндров. Пять обрезиненных прижимных роликов обеспечивают равномерное и плотное прилегание кромки к заготовке по всей длине.

Преимущества модели Nanxing MF50S

Станок Nanxing MF50S обладает рядом преимуществ, которые делают его востребованным среди производителей мебели.

1. Универсальность обработки. Оборудование одинаково эффективно справляется с облицовкой как прямолинейных, так и криволинейных деталей, включая заготовки с минимальным радиусом закругления до 20 мм. Наклонный рабочий стол расширяет возможности обработки деталей со скошенными торцами.

2. Широкий диапазон рабочих параметров. Станок работает с кромочными материалами толщиной от 0,4 до 3 мм и деталями толщиной от 10 до 50 мм. Регулируемая скорость подачи от 0 до 18 м/мин позволяет подбирать оптимальный режим для разных материалов.

3. Высокое качество клеевого шва. Двухроликовая система нанесения клея и регулировка его количества обеспечивают прочное и аккуратное соединение кромки с заготовкой.

4. Удобство эксплуатации. Ручная подача заготовки даёт оператору полный контроль над процессом, что особенно важно при обработке сложных криволинейных деталей. Все органы управления расположены эргономично и интуитивно понятны.

5. Надёжность и долговечность. Конструкция станка рассчитана на интенсивную эксплуатацию в условиях мебельного производства. Качественные комплектующие и продуманная сборка обеспечивают стабильную работу оборудования на протяжении многих лет.

Особенности работы с криволинейными деталями

Одной из главных «фишек» Nanxing MF50S является его способность качественно облицовывать криволинейные детали с малым радиусом закругления. В большинстве станков аналогичного класса обработка криволинейных поверхностей либо невозможна, либо сопряжена с серьёзными трудностями.

В данной модели эта задача решается комплексно:

• Промышленный фен разогревает кромочный материал, делая его более эластичным и податливым, что позволяет ему точно повторять контуры детали.

• Ручная подача даёт оператору возможность контролировать скорость и направление движения заготовки, плавно огибая изгибы.

• Обрезиненные прижимные ролики равномерно прижимают кромку по всей длине, предотвращая образование пузырей и отслоений.

Минимальный радиус кривизны детали, который может обрабатывать станок, составляет 20 мм. Этого достаточно для подавляющего большинства задач в производстве корпусной мебели.

Эксплуатационные требования и обслуживание

Для стабильной работы станка необходимо соблюдать ряд условий:

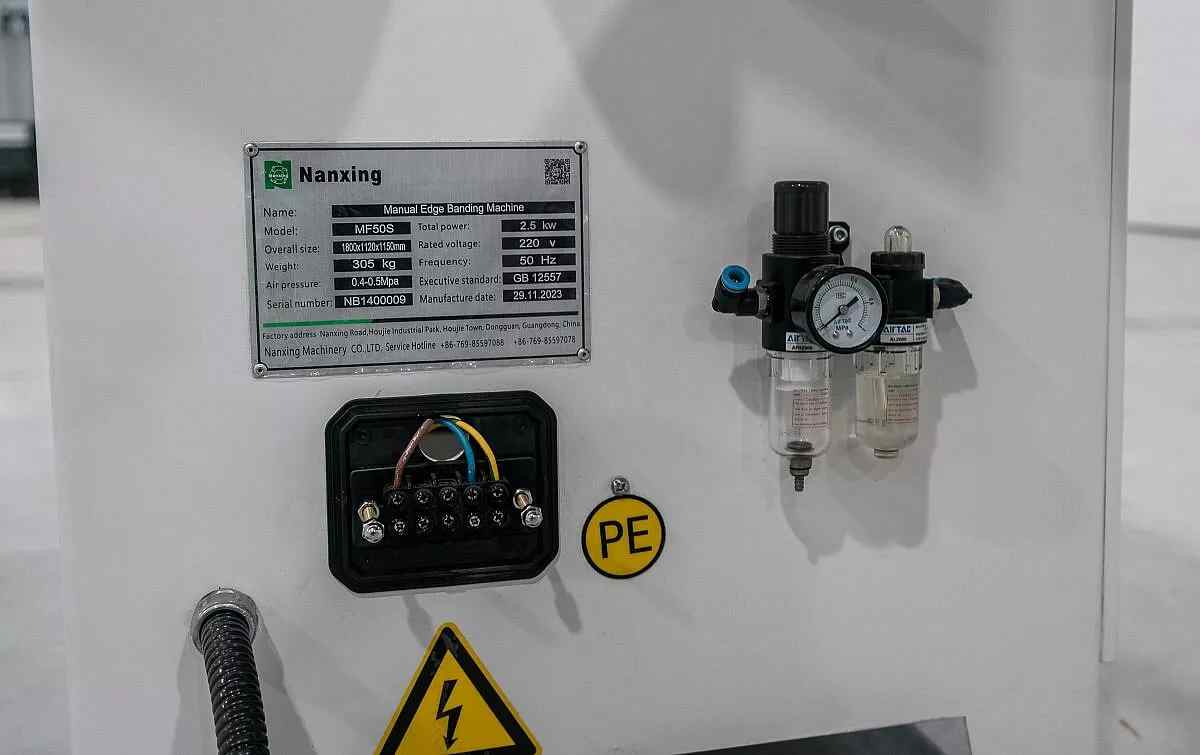

• Электропитание: однофазная сеть 220 В, 50 Гц.

• Пневмосистема: давление сжатого воздуха в диапазоне 0,6 – 0,8 МПа.

• Температурный режим: рабочая температура нагрева регулируется в пределах 0 – 250 °С в зависимости от типа кромочного материала и клея.

Регулярное обслуживание включает очистку клеевой ванны от остатков клея, проверку состояния прижимных роликов и гильотинного ножа, а также контроль уровня и качества смазки подвижных механизмов. Благодаря тефлоновому покрытию клеевой ванны очистка не отнимает много времени.

Для кого подходит этот станок?

Кромкооблицовочный станок с ручной подачей Nanxing MF50S — это оптимальный выбор для:

• Мебельных цехов и мастерских, которые работают с широким ассортиментом изделий, включая детали сложной формы.

• Производств, где требуется частая переналадка оборудования под разные типоразмеры деталей и виды кромочных материалов.

• Предприятий, которые только планируют наращивать объёмы производства и нуждаются в надёжном, недорогом и функциональном оборудовании на старте.

• Производителей эксклюзивной мебели, где важна точность и качество обработки каждой детали.

В то же время станок успешно справляется и с серийными задачами, обеспечивая стабильное качество облицовки при работе с большими объёмами однотипных заготовок.

Заключение

Кромкооблицовочный станок с ручной подачей Nanxing MF50S представляет собой удачное сочетание функциональности, надёжности и доступности. Универсальность оборудования, возможность обработки криволинейных деталей с малым радиусом, продуманная конструкция узлов нанесения клея и разогрева кромки, а также удобство эксплуатации делают эту модель востребованной на мебельных производствах разного масштаба.

Широкий диапазон регулировок — от скорости подачи до температуры нагрева — позволяет адаптировать станок под работу с различными типами кромочных материалов и клеевых составов, обеспечивая стабильно высокое качество облицовки. При этом простота конструкции и надёжность комплектующих гарантируют долгий срок службы оборудования даже при интенсивной эксплуатации.

Для предприятий, которые ценят качество обработки кромок и нуждаются в универсальном оборудовании для работы с деталями сложной конфигурации, Nanxing MF50S станет надёжным помощником в производственных процессах.
