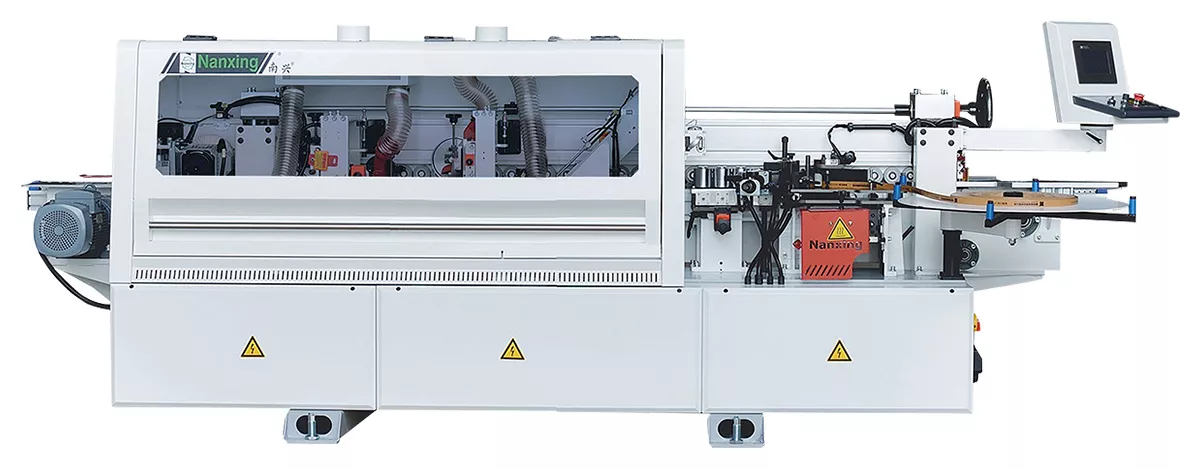

Автоматический кромкооблицовочный станок Nanxing NBC332S

Nanxing NBC332S: Компактный автоматический кромкооблицовщик для малого и среднего бизнеса

В условиях современного мебельного производства качество обработки кромки является одним из ключевых факторов, определяющих конкурентоспособность готовой продукции. Для небольших и средних цехов, где важен каждый квадратный метр площади, оптимальным решением становится приобретение надежного и функционального оборудования. Ярким представителем этого класса является автоматический кромкооблицовочный станок Nanxing NBC332S — модель, сочетающая в себе производительность промышленных линий и компактность, характерную для оборудования начального уровня.

Общие характеристики и назначение

Nanxing NBC332S предназначен для облицовывания прямолинейных кромок плитных материалов. Станок успешно работает с различными видами рулонных кромочных материалов, такими как ПВХ, АБС, а также со шпоном толщиной от 0,4 до 3 мм. Это делает его универсальным инструментом для производства корпусной мебели, офисной мебели и различных столярных изделий .

Несмотря на свои скромные габариты (длина всего 4050 мм), станок демонстрирует впечатляющие показатели производительности. Скорость подачи заготовки регулируется и может достигать 16, 20 или 24 метров в минуту, что позволяет быстро окупить вложения даже при интенсивной двухсменной работе .

Конструктивные особенности и надежность

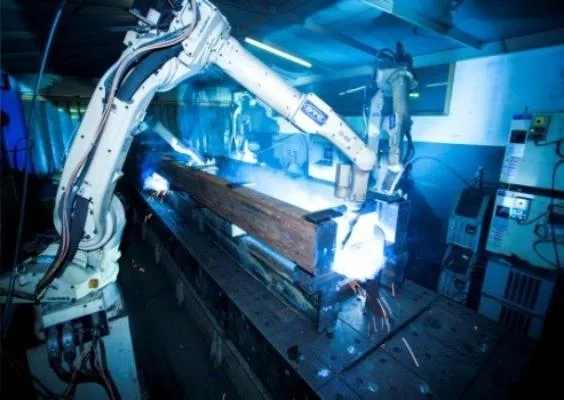

Производитель Nanxing уделяет особое внимание качеству сборки и жесткости конструкции. Станина станка изготавливается из толстостенного проката с использованием лазерной резки и сварки роботами. Это исключает влияние человеческого фактора и гарантирует геометрическую точность. После сварки станины проходят термическую обработку для снятия внутренних напряжений, что предотвращает деформации в процессе длительной эксплуатации и продлевает срок службы оборудования .

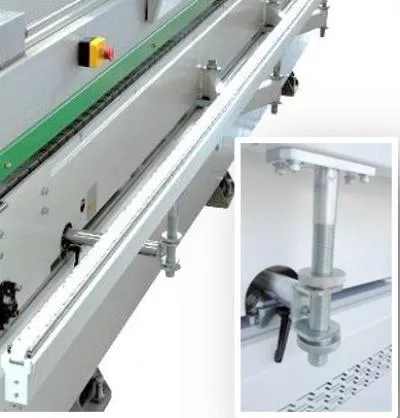

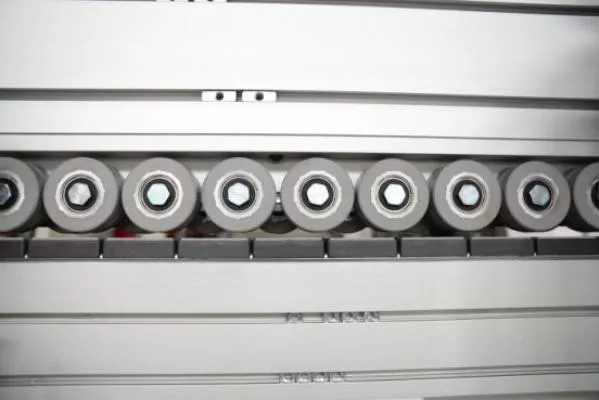

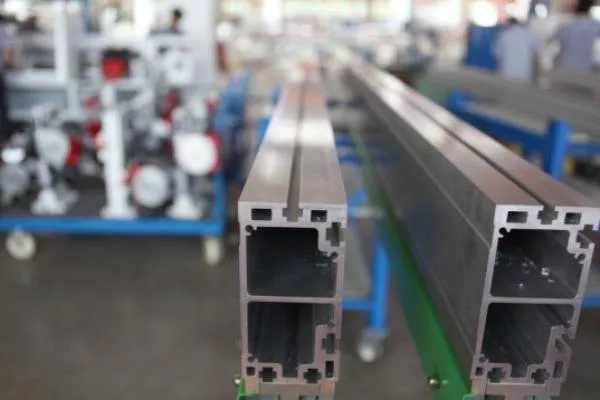

Алюминиевая прижимная балка с многокамерным профилем обладает высокой жесткостью и оснащена резиновыми роликами. Малый шаг роликов обеспечивает плотное прижатие заготовки любой длины, исключая ее смещение в процессе обработки .

Технологические узлы и этапы обработки

Nanxing NBC332S — это полностью автоматизированный станок, который выполняет полный цикл обработки кромки за один проход. Конфигурация включает в себя семь основных узлов :

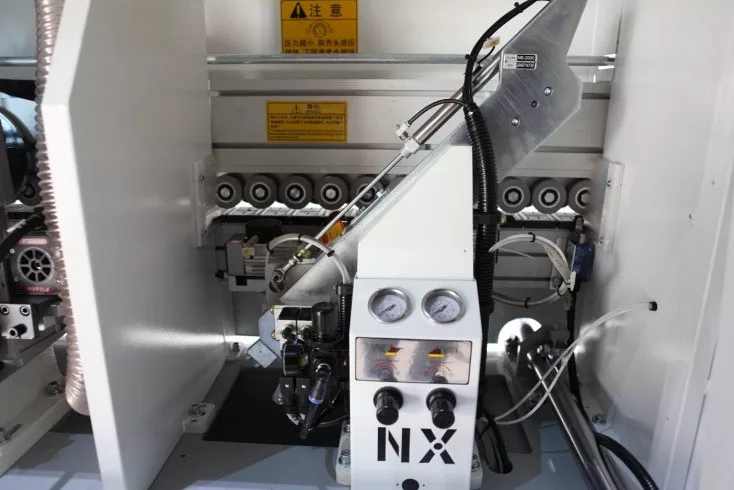

1. Клеевой узел и подача кромки: Клеевая ванна объемом 5 литров имеет антипригарное тефлоновое покрытие, которое предотвращает подгорание термоклея EVA, сохраняя его свойства. Пневматическая гильотина с мощным цилиндром обеспечивает точную предварительную обрезку кромочного материала .

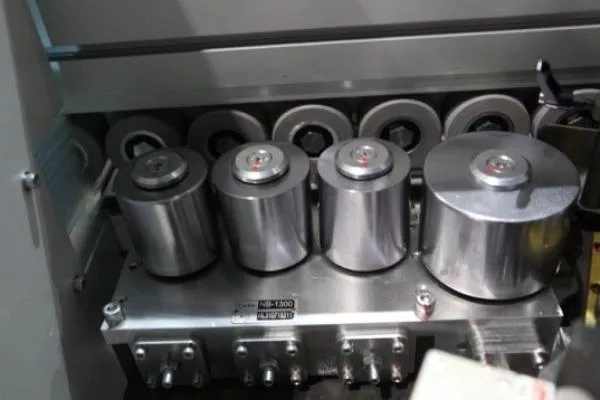

2. Пресс-группа: Состоит из приводного ролика (Ø100 мм) для первичного охлаждения и прикатки кромки, а также трех стальных дожимных роликов (Ø68 мм). Конусные ролики минимизируют клеевой шов, а цилиндрический — финишно дожимает кромку перед торцовкой .

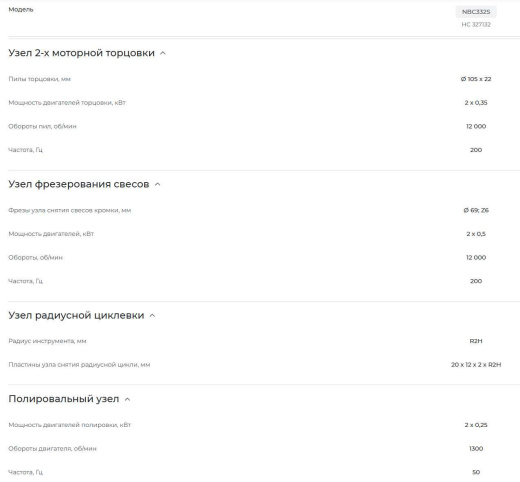

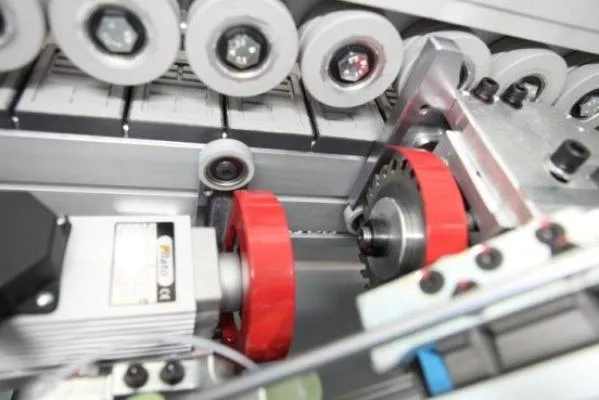

3. Узел двухмоторной торцовки: Два независимых двигателя с пилами (Ø105 мм), расположенные под углом 45 градусов, синхронно обрезают свесы кромки с переднего и заднего торцов детали. Работа узла защищена пневматическим пальцем, который контролирует расстояние между заготовками .

4. Узел фрезерования свесов: Предназначен для удаления остатков кромки по верхней и нижней плоскости плиты. Два двигателя мощностью по 0,5 кВт, работающие на частоте 200 Гц (12 000 об/мин), оснащены фрезами с радиусом R2. Точность позиционирования обеспечивается системой копиров большого диаметра .

5. Узел радиусного циклевания: Этот узел удаляет так называемую «микроволну» — небольшую неровность, остающуюся после фрезерования на радиусной поверхности кромки. Ножи охлаждаются сжатым воздухом, что предотвращает прилипание стружки .

6. Полировальный узел: Финишный этап, на котором два войлочных круга придают кромке глянцевый блеск и очищают поверхность от пыли и остатков клея .

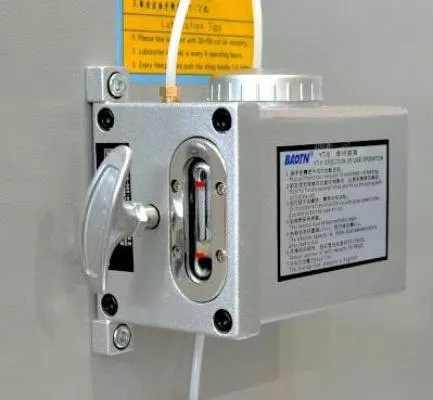

7. Система аспирации и смазки: Станок оснащен патрубками для подключения стружкоотсоса (2 х Ø125 мм) на наиболее пылящих узлах. Автоматическая система смазки подает масло на цепь конвейера и направляющие торцовочного узла, что снижает необходимость в ручном обслуживании .

Эргономика и управление

Управление станком осуществляется через интуитивно понятный пульт с 7-дюймовым сенсорным экраном. На дисплей выводится диагностическая информация, коды ошибок и производственные отчеты. Для удобства настройки и работы оператора предусмотрен выносной сервисный пульт, позволяющий запускать или останавливать механизмы на любой стадии обработки детали .

Станок построен на базе комплектующих ведущих мировых брендов. Каждый рабочий блок (торцовка, фрезерование) управляется независимым частотным преобразователем, что обеспечивает плавный пуск и точную синхронизацию. Для упрощения диагностики и ремонта вся электропроводка имеет уникальные кодовые метки .

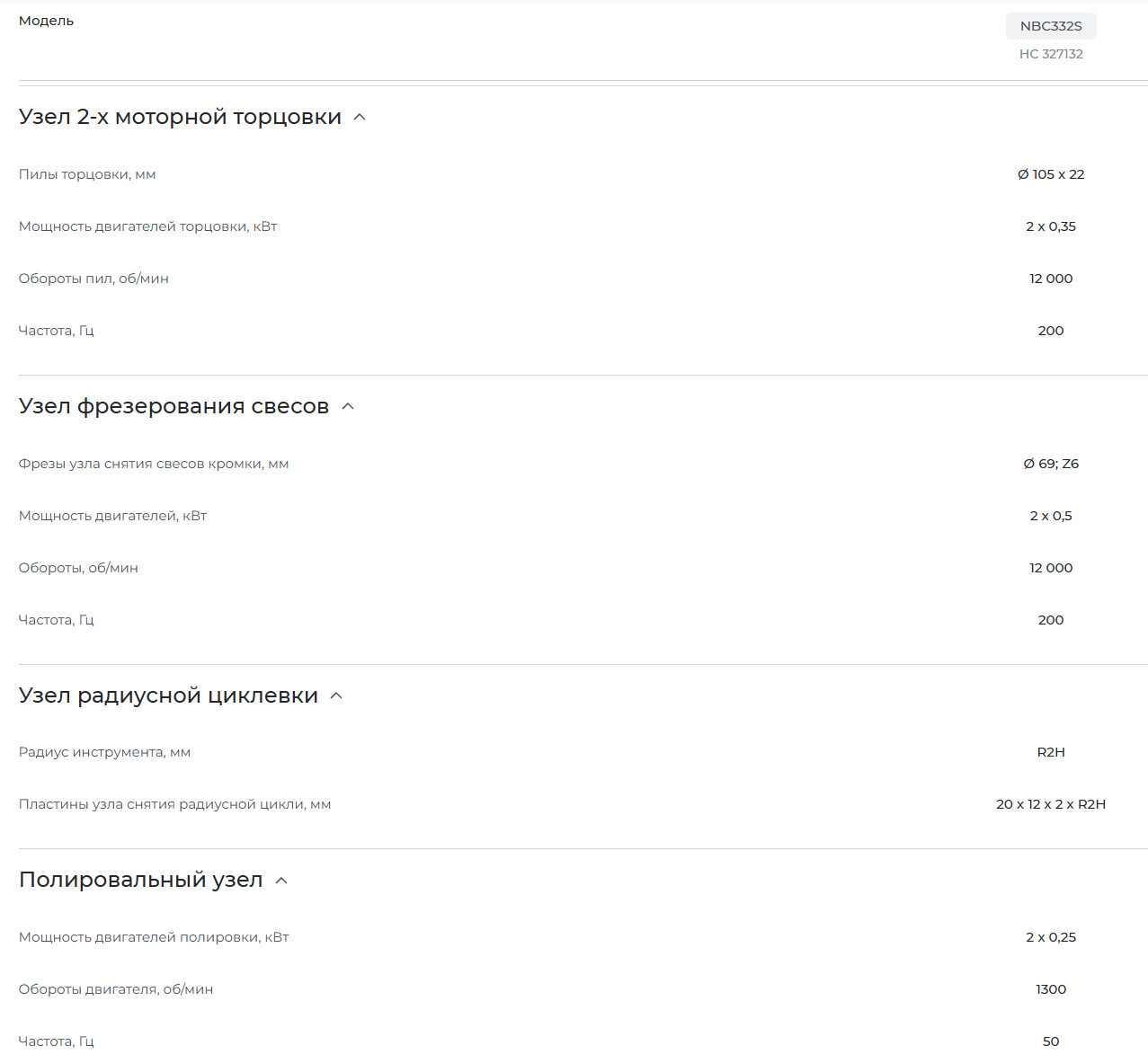

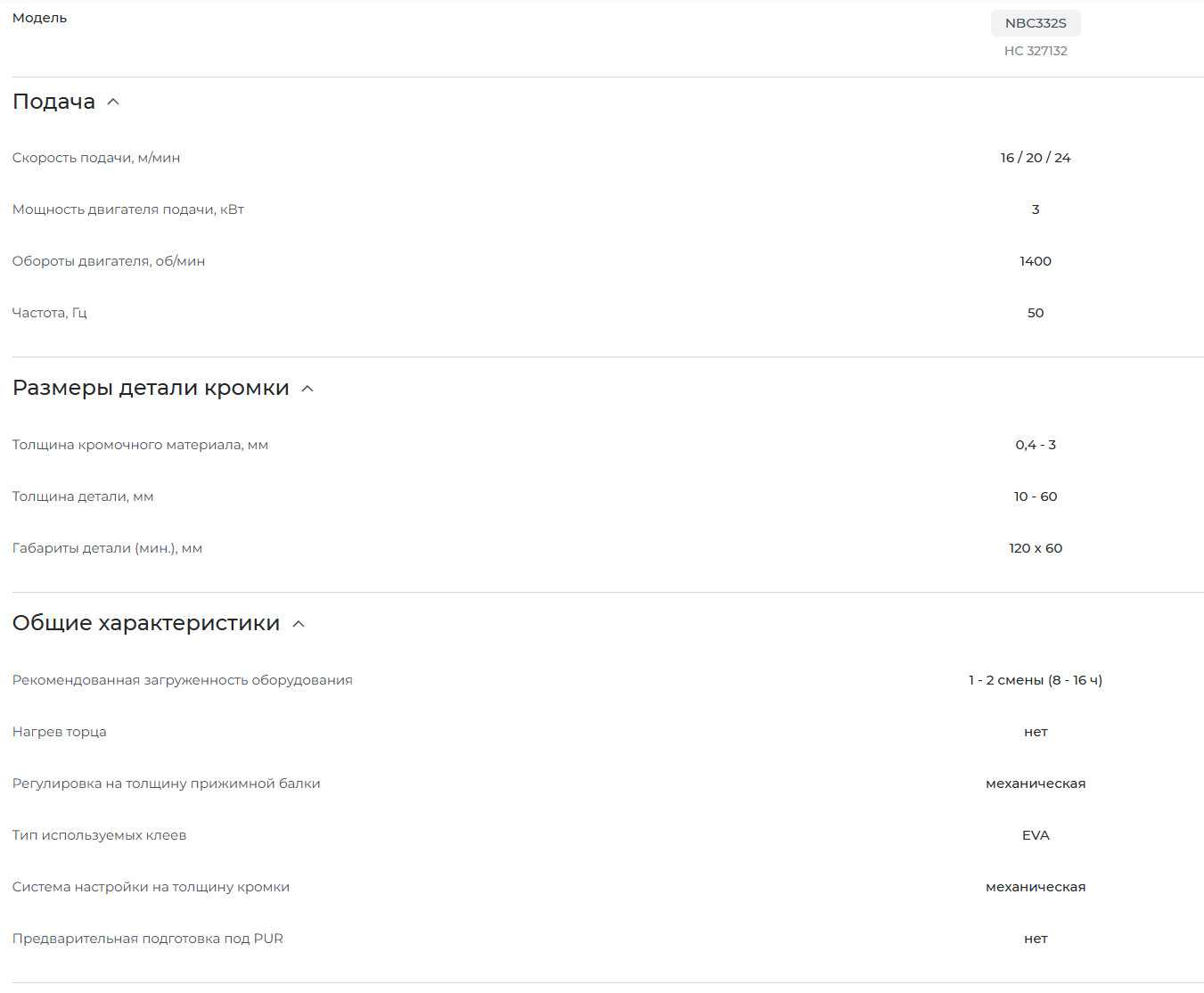

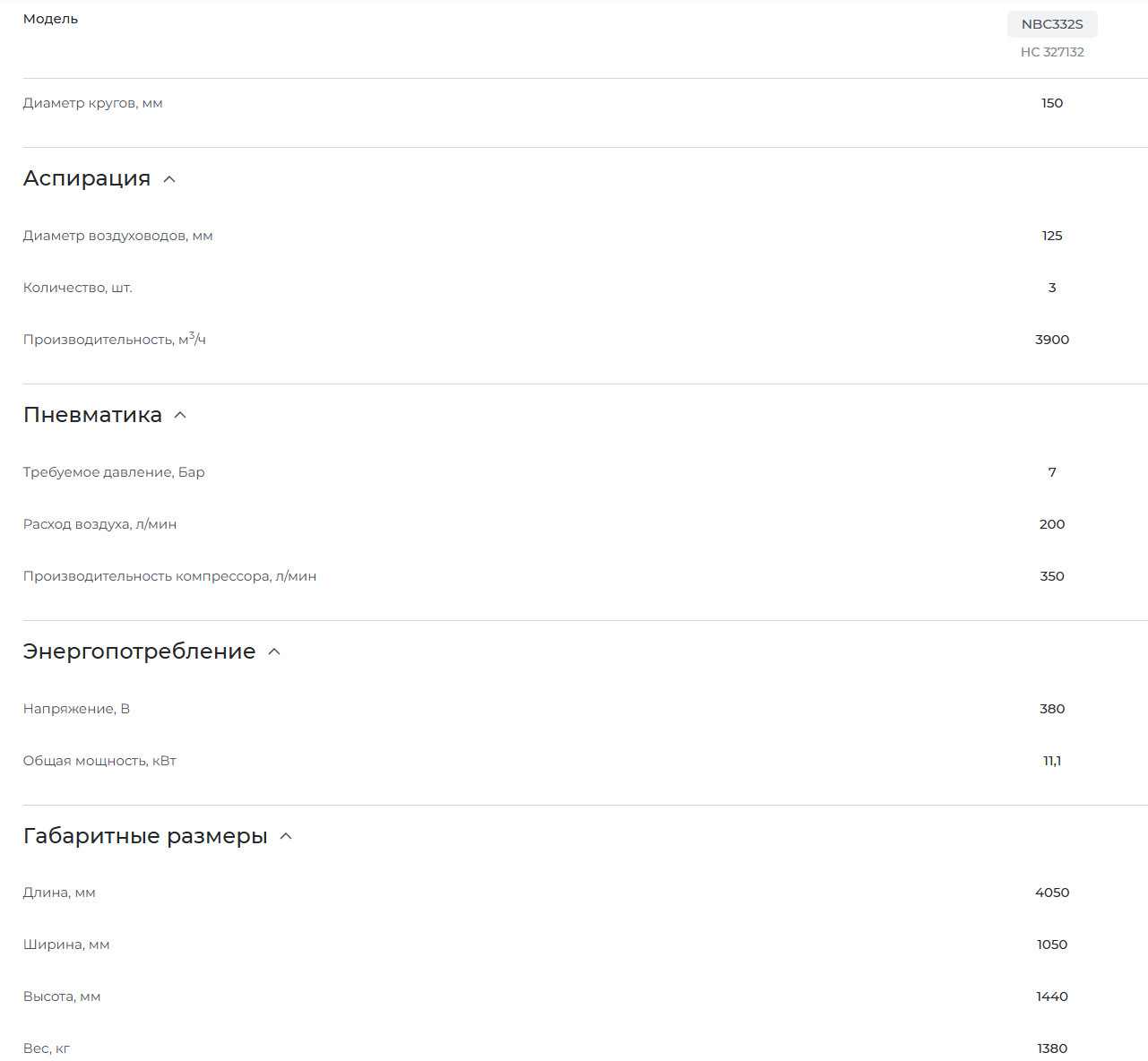

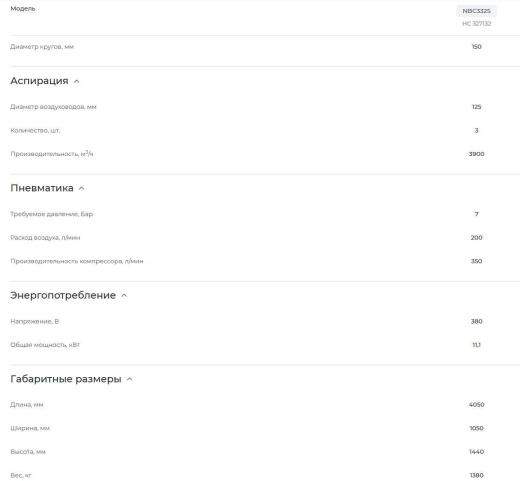

Технические характеристики в цифрах

Для наглядности приведем основные параметры станка :

• Минимальные размеры заготовки: 120 x 60 мм

• Толщина заготовки: 10 - 60 мм (по другим данным от 9 мм)

• Толщина кромки: 0,4 - 3 мм

• Скорость подачи: 16 / 20 / 24 м/мин

• Общая мощность: 11,1 кВт

• Габариты (ДхШхВ): 4050 x 1050 x 1440 мм

• Вес: 1380 кг

• Диаметр аспирационных патрубков: 125 мм (2 шт.)

Преимущества для бизнеса

Автоматический кромкооблицовочный станок Nanxing NBC332S адресован прежде всего небольшим и средним производствам, которые ищут баланс между ценой, качеством и производительностью. Благодаря компактной конструкции он не требует огромных площадей. Наличие функции автоматического перехода в режим ожидания позволяет экономить электроэнергию при простоях .

Пользователи в отзывах отмечают удобство станка именно для небольшого предприятия: он приезжает полностью готовым к работе, компактен и прост в эксплуатации . Узлы станка позволяют добиваться высокого качества обработки, не уступающего более габаритным промышленным линиям. Это оборудование станет надежной инвестицией в развитие любого мебельного цеха.
