Автоматический кромкооблицовочный станок Nanxing NB860EC

Автоматический кромкооблицовочный станок Nanxing NB860EC: Точность, скорость и интеллектуальная перенастройка

В современном мебельном производстве качество обработки кромки часто становится определяющим фактором конкурентоспособности. Безупречная линия примыкания, отсутствие заусенцев и сколов, идеально закругленные углы — именно эти детали формируют премиальное восприятие готового изделия. Автоматический кромкооблицовочный станок Nanxing NB860EC создан для тех, кто больше не готов мириться с неидеальной кромкой и долгой переналадкой, сочетая компактные габариты, высокую автоматизацию и доступную цену.

Обзор и назначение

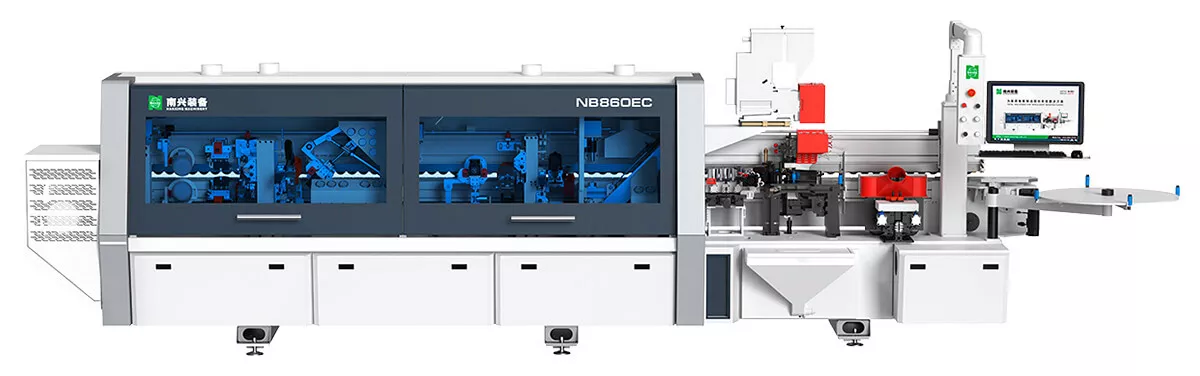

Nanxing NB860EC — это автоматический кромкооблицовочный станок проходного типа, предназначенный для облицовывания прямолинейных кромок плитных материалов. Оборудование работает с рулонными кромками ABS и ПВХ, а также с полосовым кромочным материалом толщиной до 3 мм. Благодаря интеллектуальному управлению и сервоприводам на ключевых узлах, станок выполняет полный цикл обработки кромки за один проход, обеспечивая стабильное качество даже при смене типа материала.

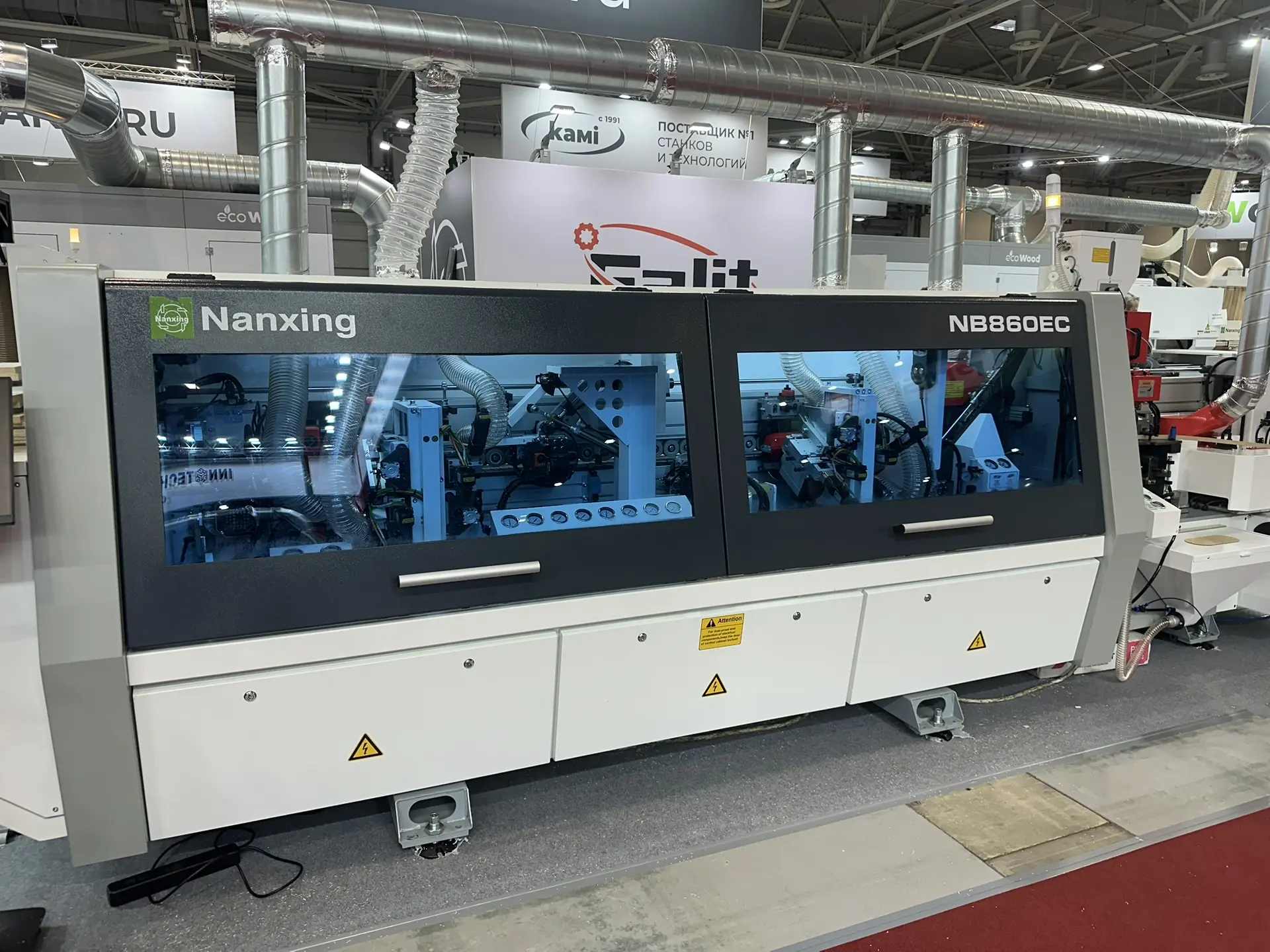

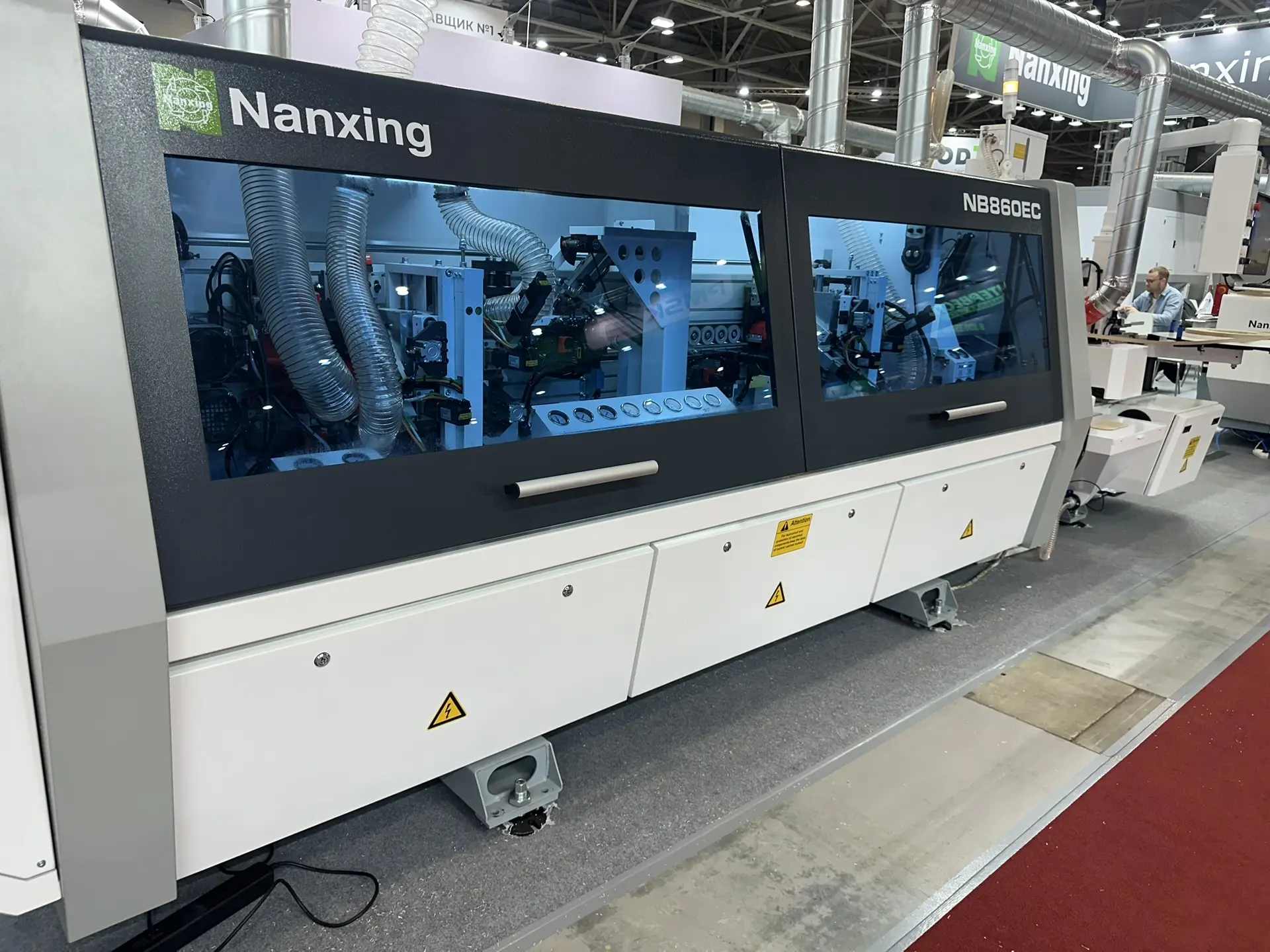

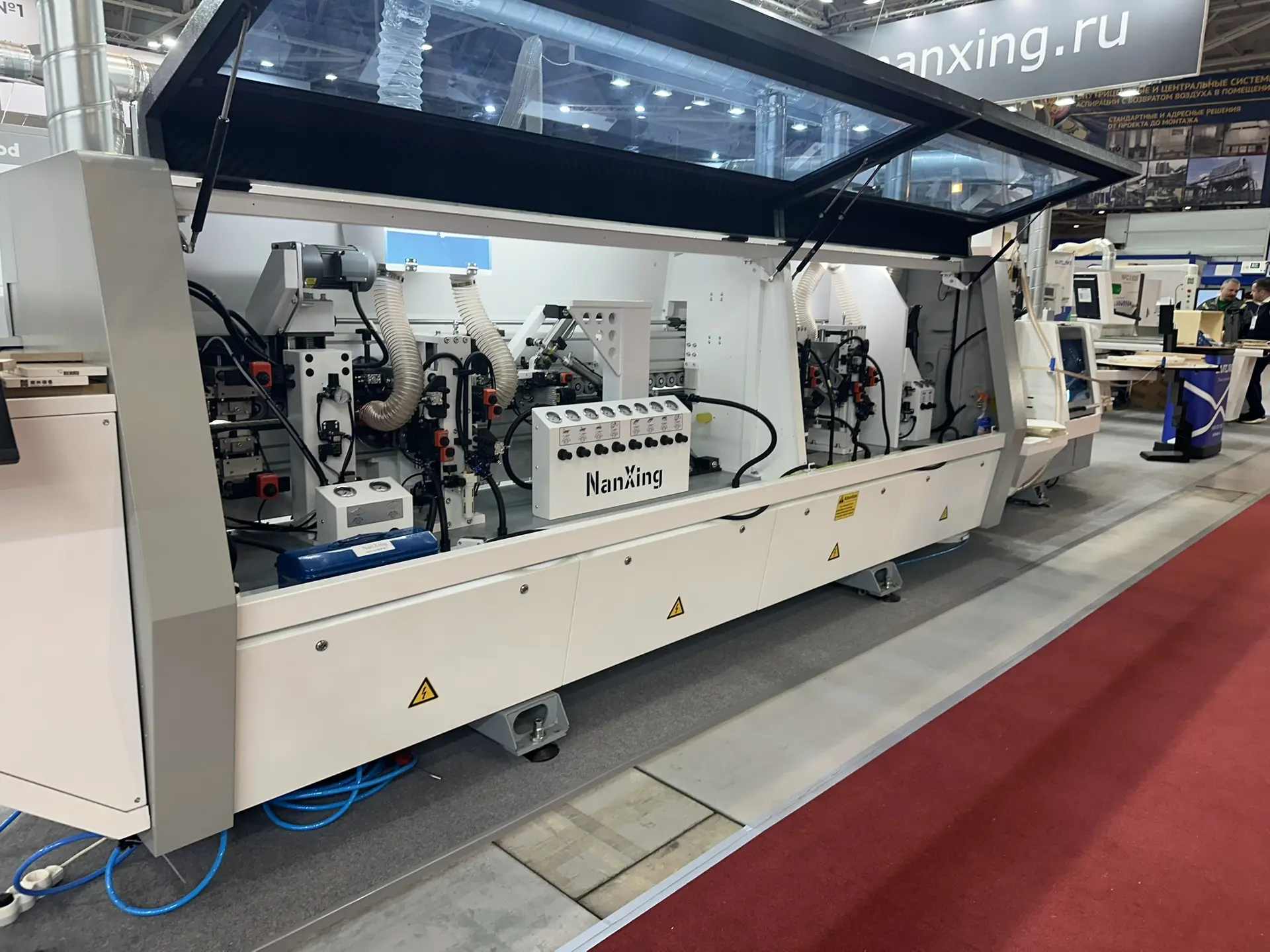

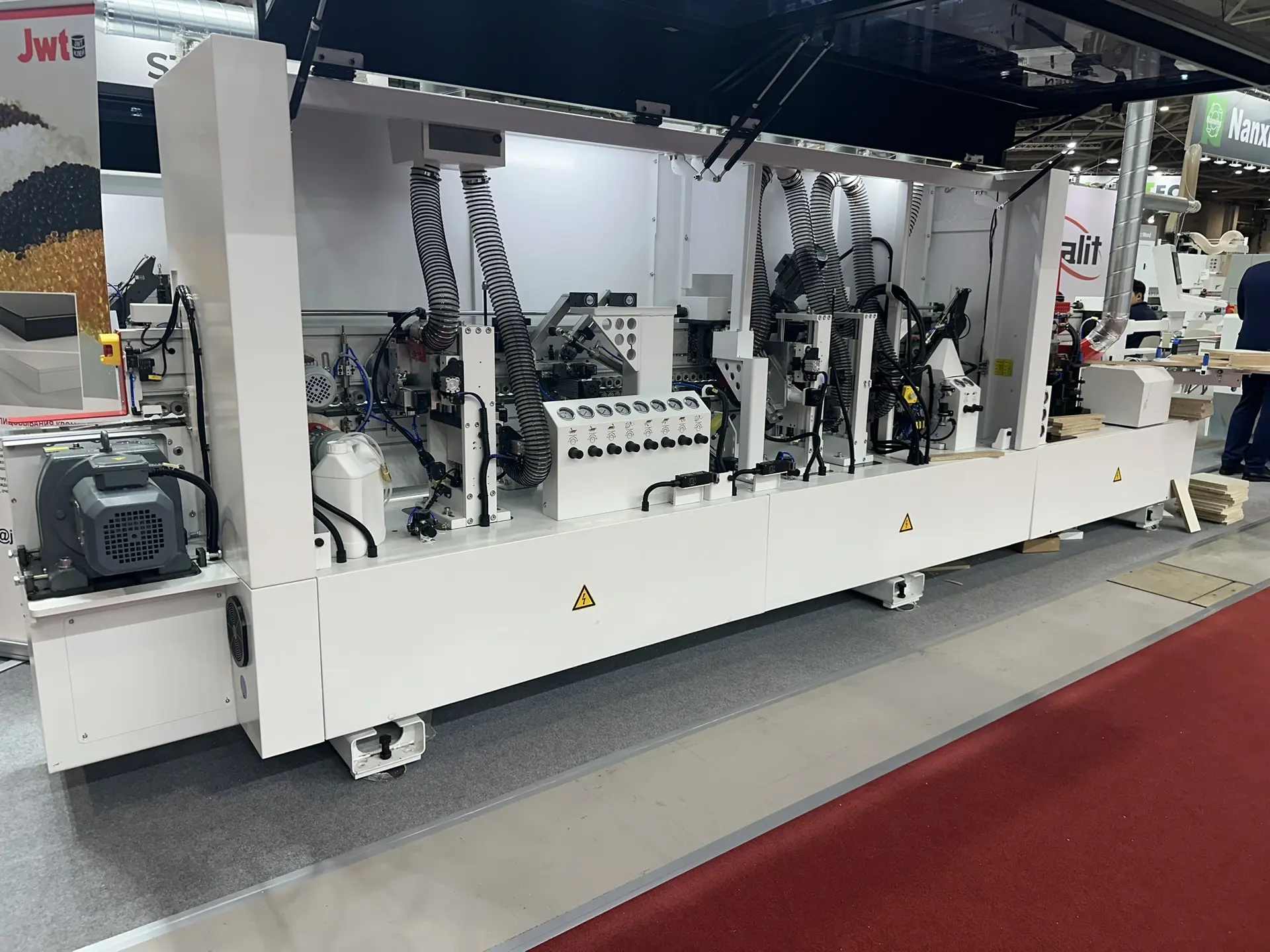

Модель была впервые представлена широкой публике на выставке Woodex-2025, где специалисты отрасли смогли вживую оценить скорость ее переналадки и высокое качество готовой кромки. NB860EC ориентирован на малые и средние производства, которые ценят гибкость, надежность и эффективность.

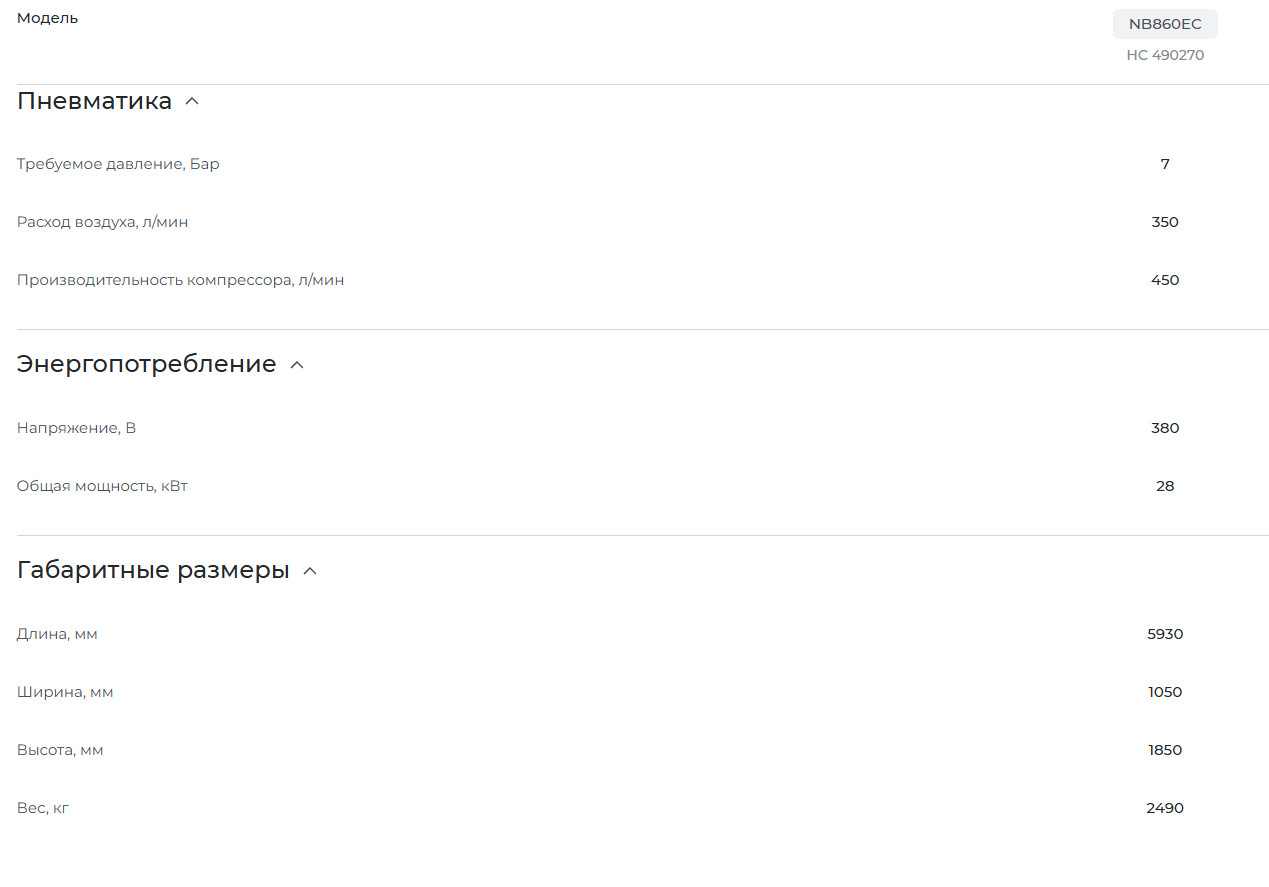

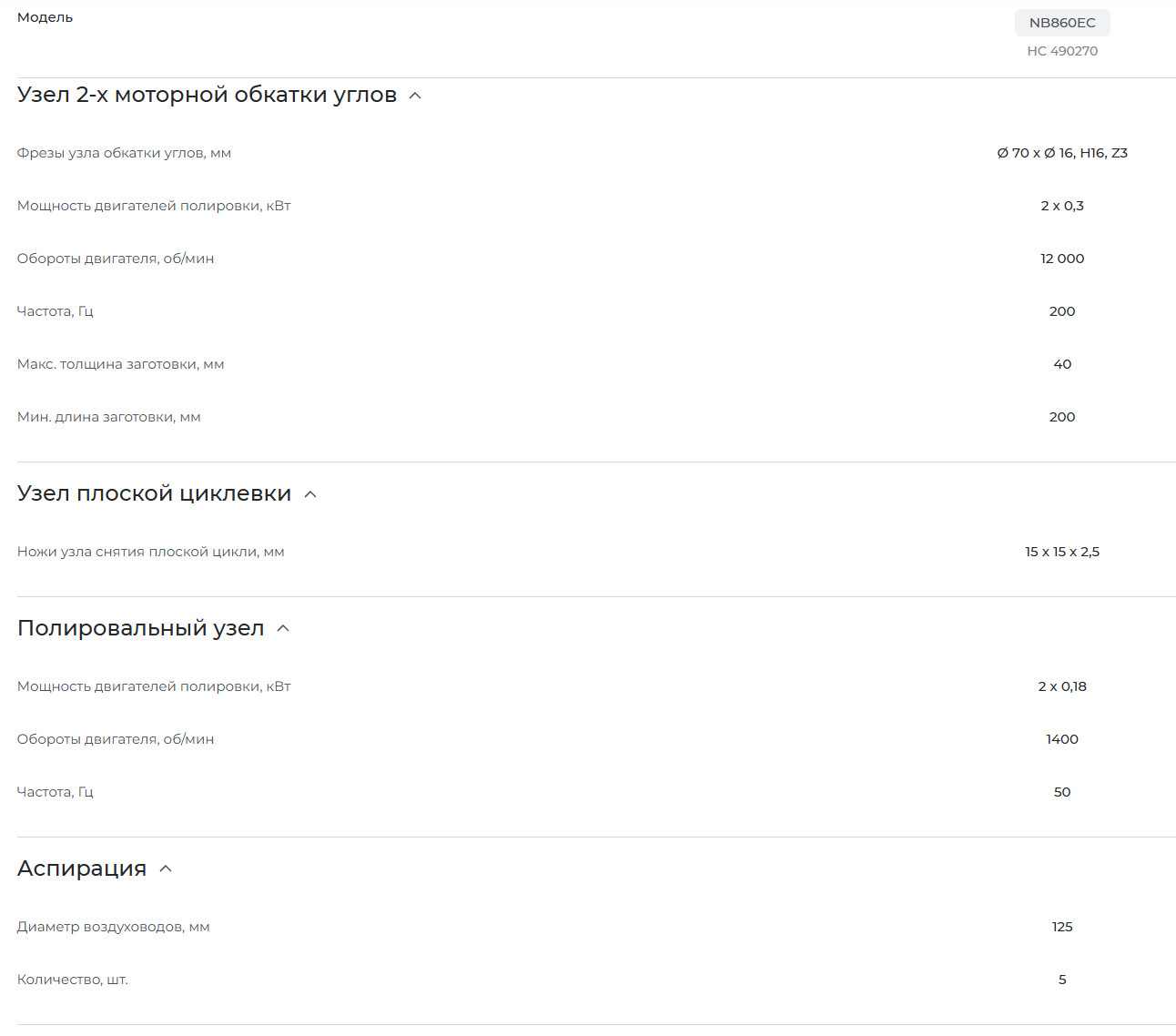

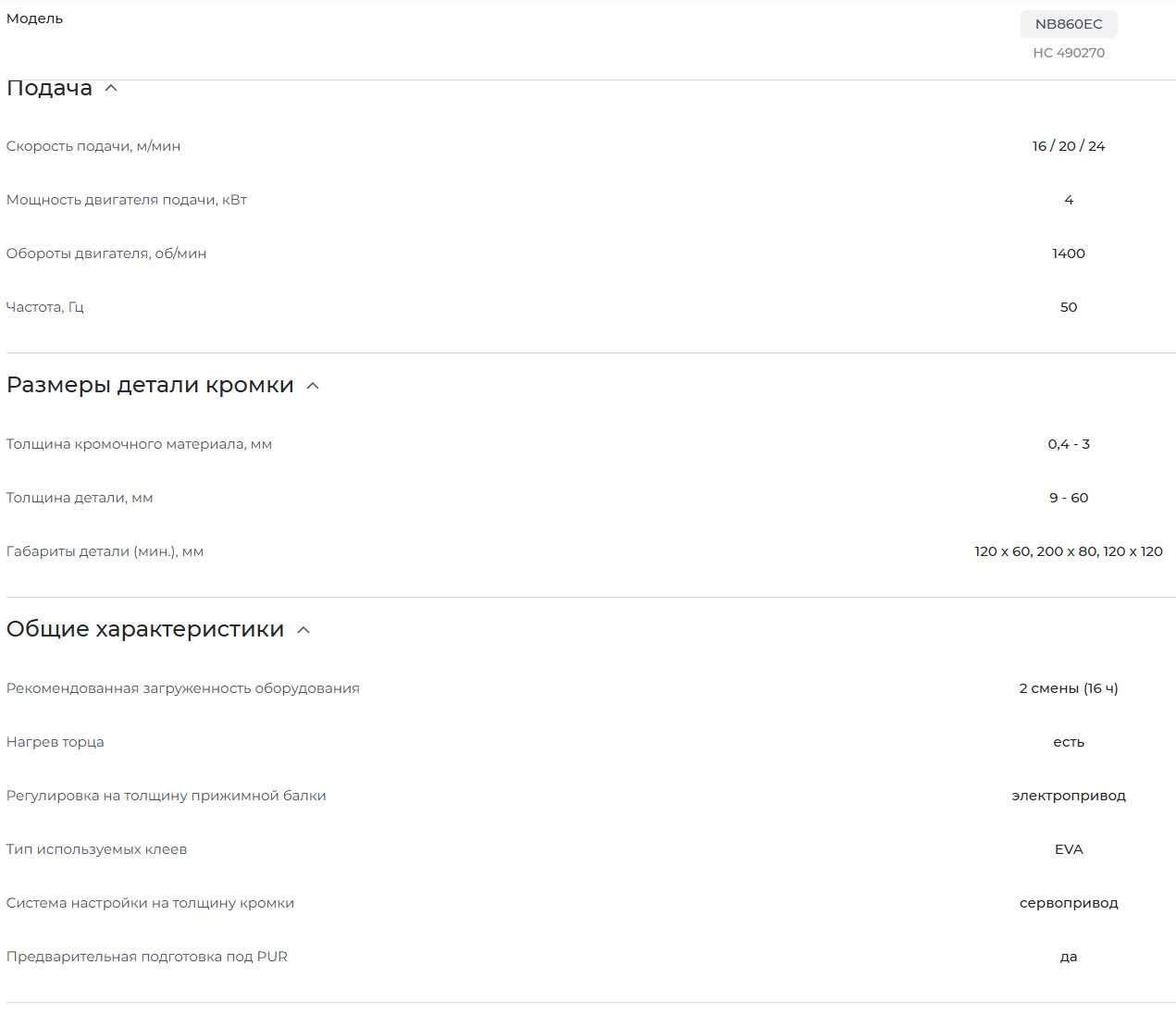

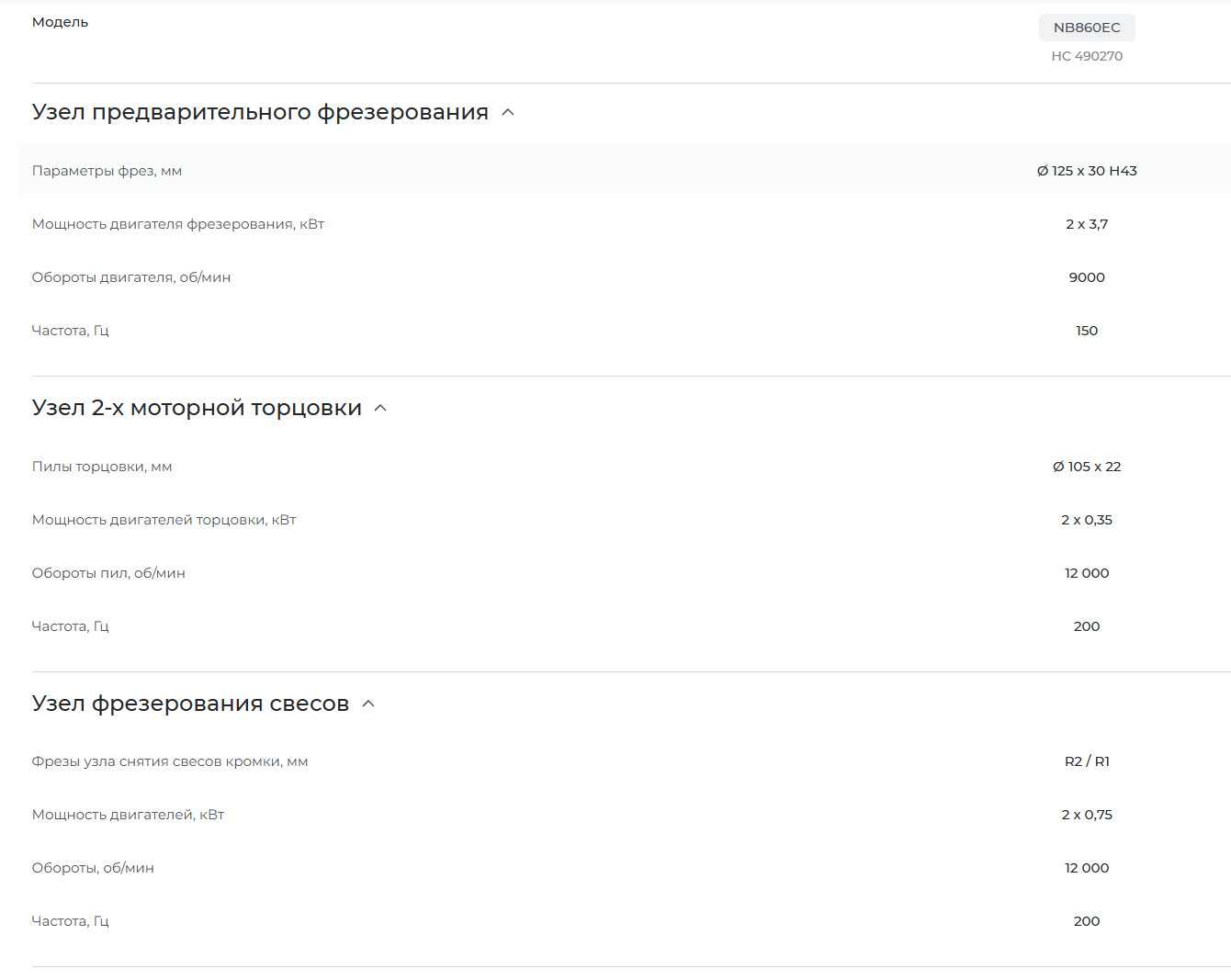

Ключевые технические характеристики

Полный цикл обработки включает: предварительный подогрев торца, предварительное фрезерование, нанесение клея, обрезку кромки, торцовку свесов, чистовое фрезерование свесов (сервопривод), обкатку углов, циклевку и финишную полировку.

Преимущества Nanxing NB860EC

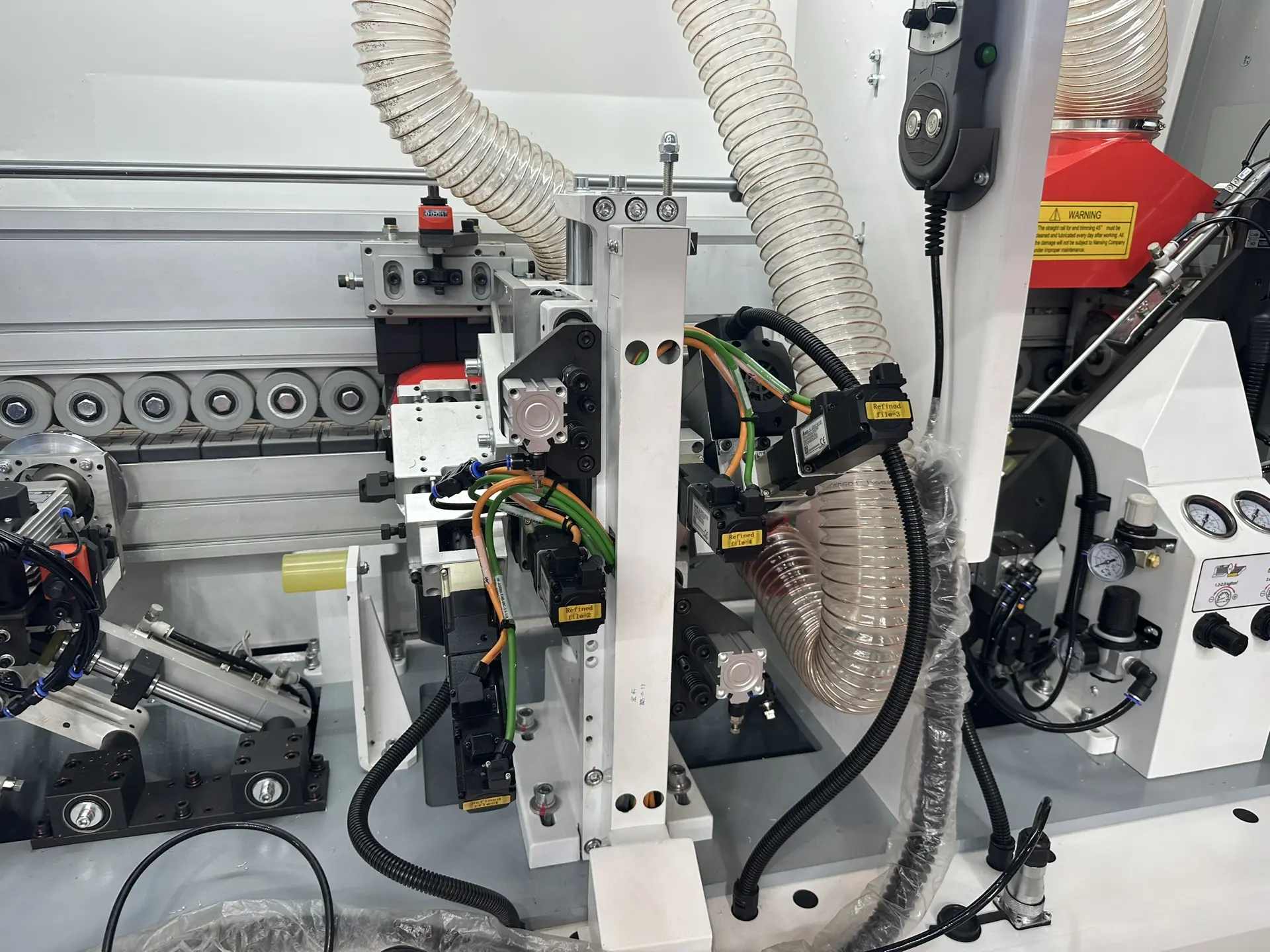

Сервоперенастройка агрегатов

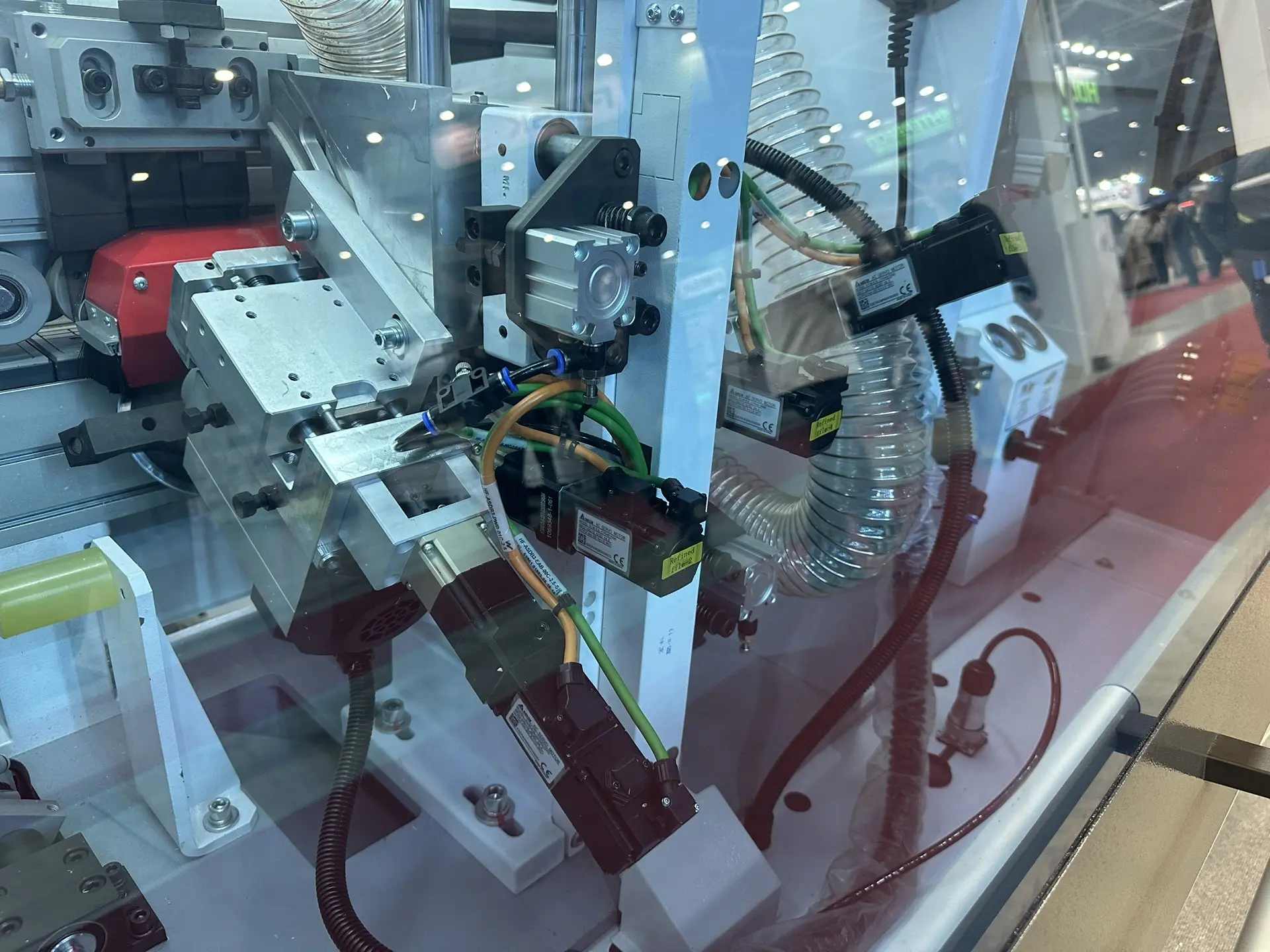

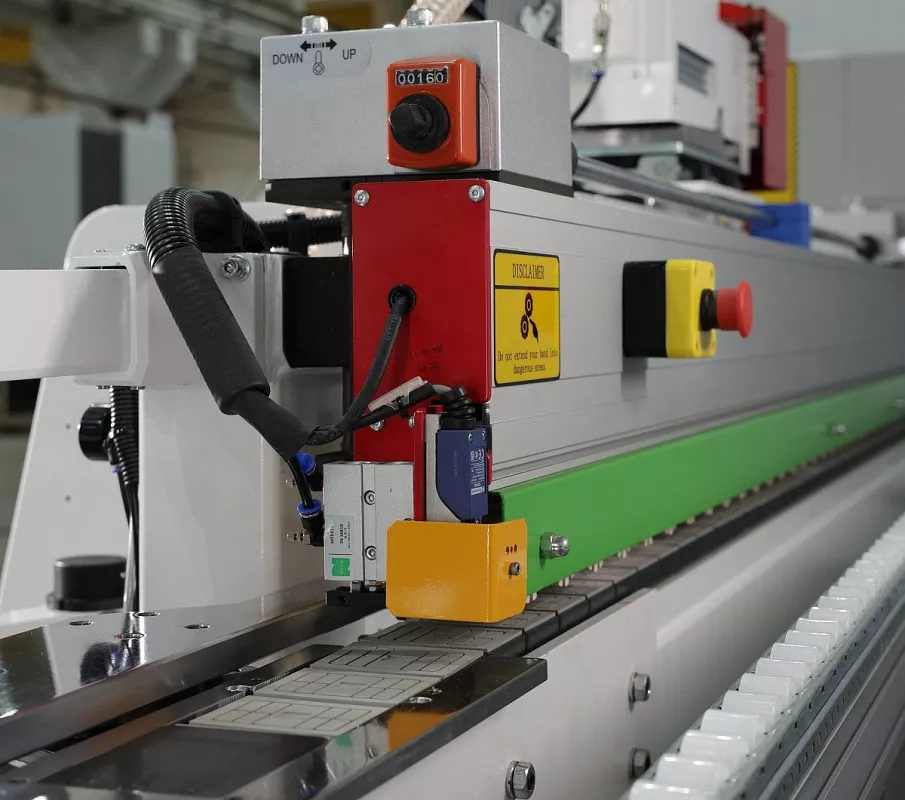

Одной из главных особенностей станка является интеллектуальная система сервоперенастройки. В отличие от традиционных моделей, где переналадка требует участия квалифицированного наладчика и занимает значительное время, NB860EC позволяет переключаться между разными типами кромок и толщинами панелей буквально за минуты. С пульта управления оператор задает новые параметры, и сервоприводы автоматически позиционируют прижимную балку, направляющие и рабочие узлы. Это не только ускоряет подготовку производства, но и исключает ошибки, связанные с человеческим фактором.

Мультифрезерный агрегат

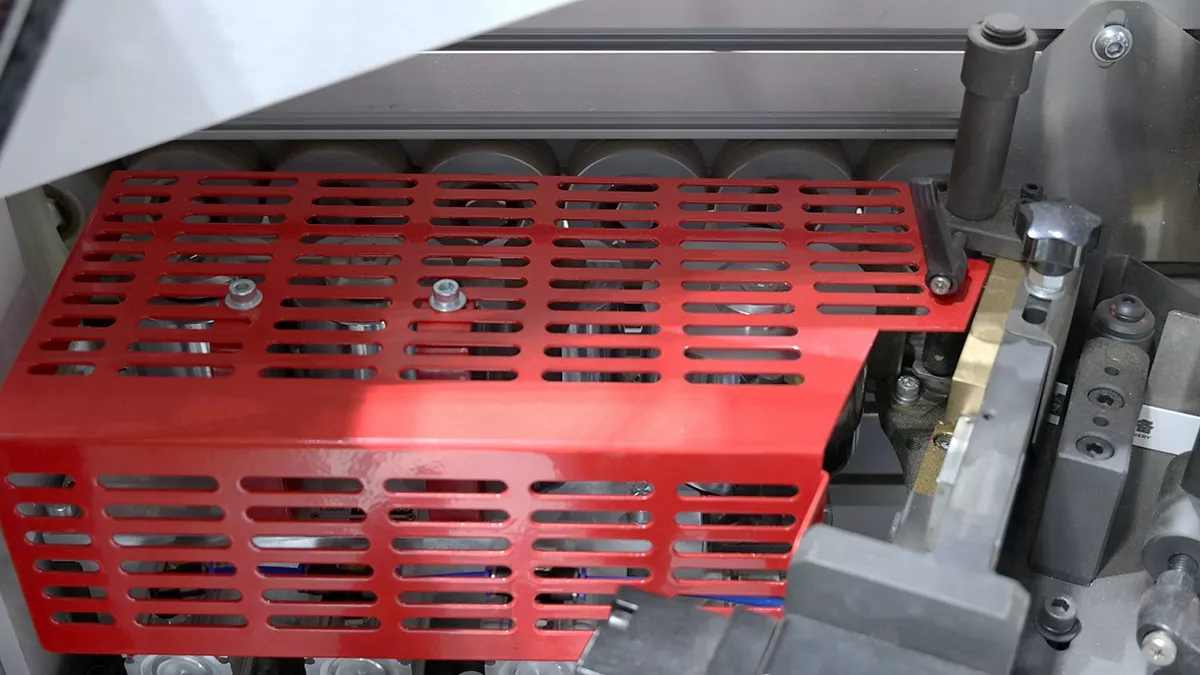

Узел чистового фрезерования свесов SERVO обеспечивает идеальное удаление излишков кромочного материала как сверху, так и снизу панели. Благодаря сервоприводу, фрезы точно адаптируются к толщине кромки и панели, гарантируя чистый срез без сколов и задиров. Два двигателя мощностью по 3,7 кВт работают на частоте 9000 об/мин, что позволяет обрабатывать даже самые плотные кромочные материалы без снижения качества.

Двухмоторная обкатка углов

Качественная обработка углов — одна из самых сложных задач при кромкооблицовке. NB860EC оснащен узлом обкатки углов с двумя независимыми двигателями. Фрезы диаметром 70 мм с тремя зубьями формируют аккуратное скругление радиуса R2 или R1, в зависимости от настройки. Пневматическая регулировка обкатки обеспечивает высокую эффективность и стабильность результата.

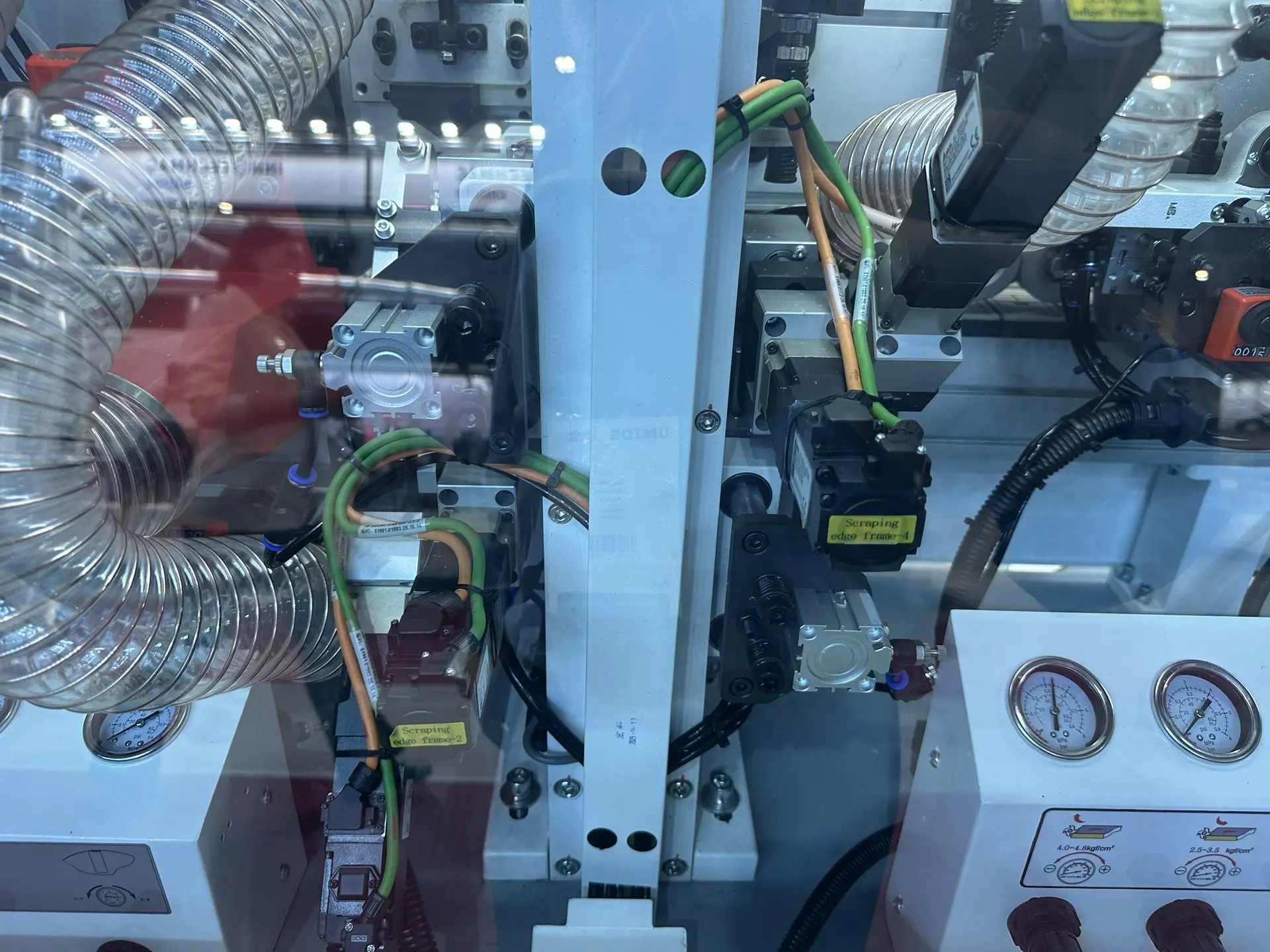

Мультирадиусная циклевка

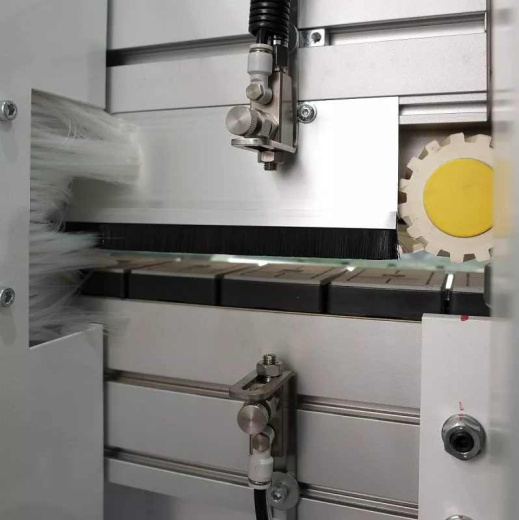

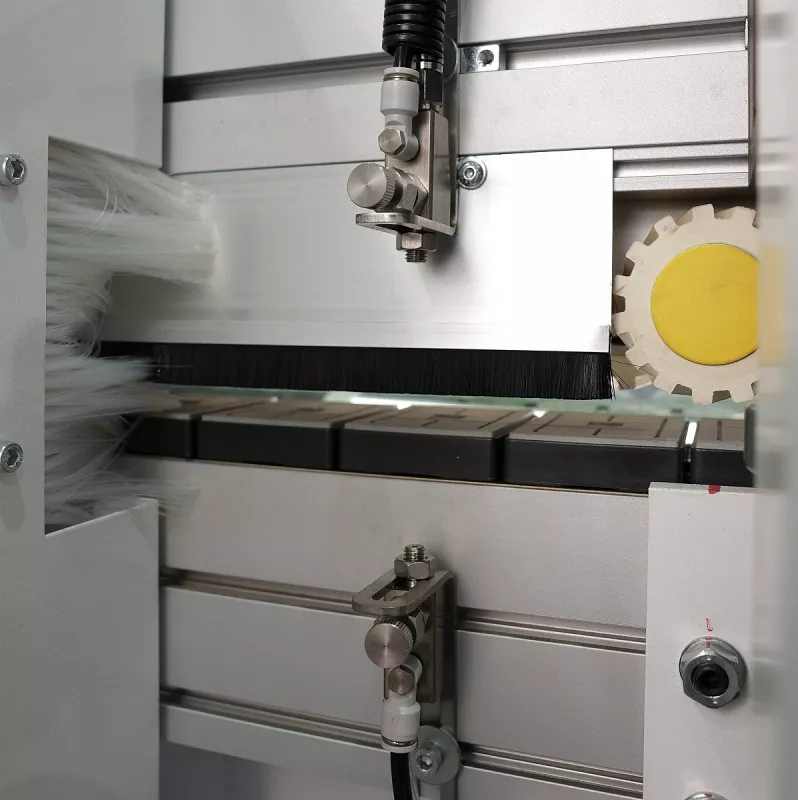

Узел снятия плоской циклевки (скрейпинга) удаляет мельчайшие неровности и остатки клея после фрезерования. Ножи размером 15×15×2,5 мм позволяют обрабатывать различные радиусы, обеспечивая гладкую, готовую к полировке поверхность. В комбинации с узлом полировки, оснащенным двумя двигателями по 0,3 кВт и двумя по 0,18 кВт, циклевка создает финишное покрытие, неотличимое от заводского.

Конструктивные особенности и эксплуатационные преимущества

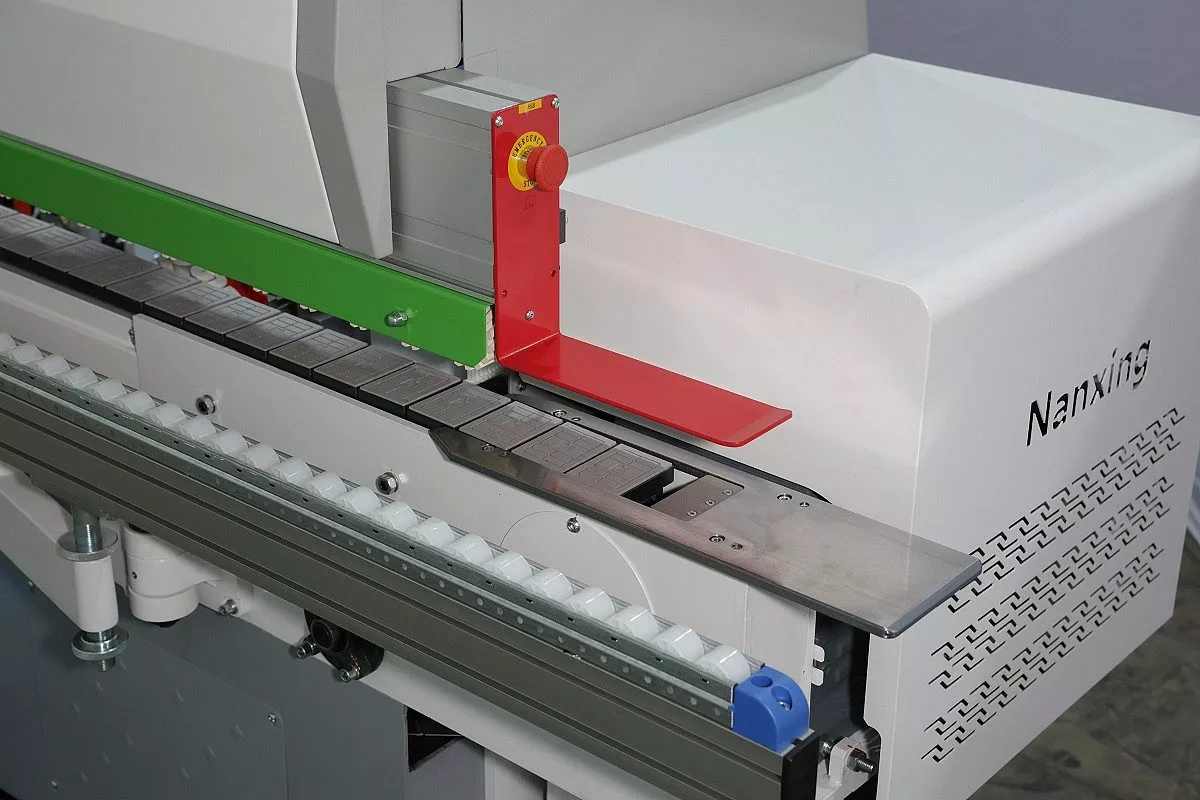

Усиленная станина и конвейер

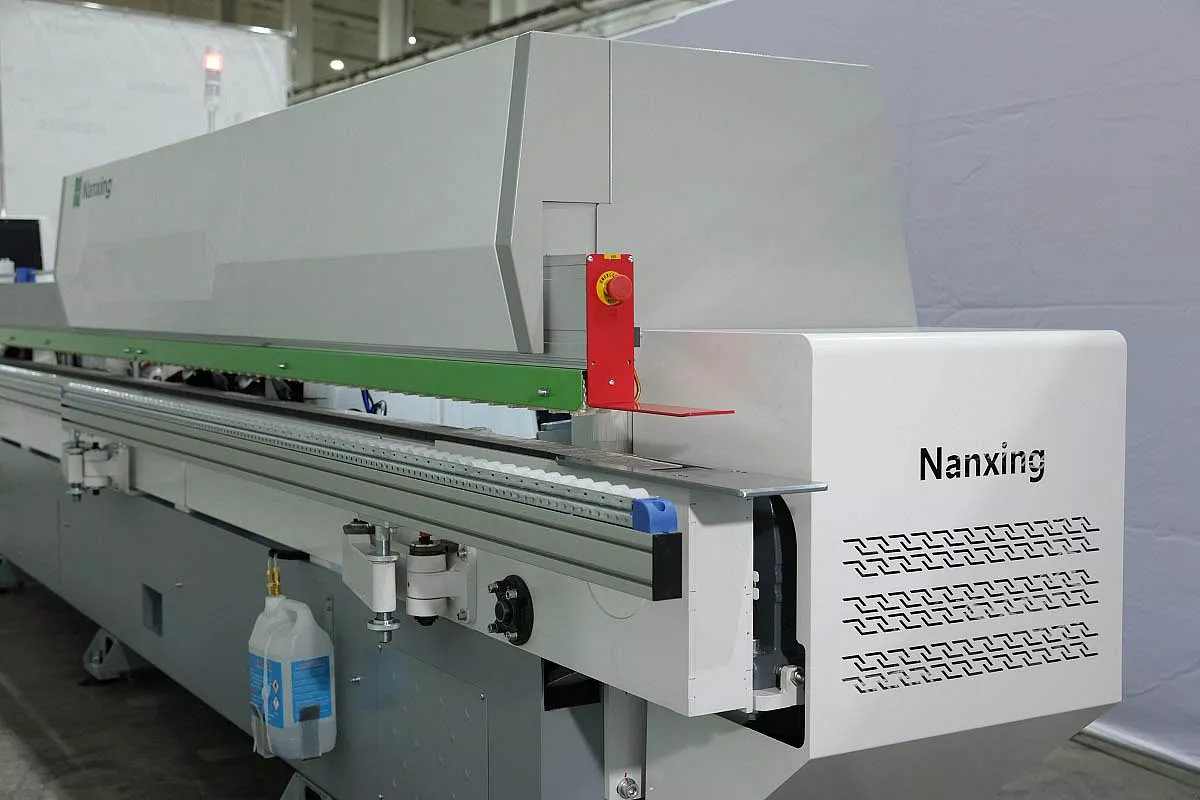

Станок построен на массивной сварной станине с ребрами жесткости, которая гарантирует виброустойчивость и точность позиционирования всех узлов на протяжении всего срока службы. Круглая направляющая конвейера обладает высокой твердостью и износостойкостью, а основание башмака примыкает к ней без зазоров, обеспечивая плавный и ровный ход заготовки.

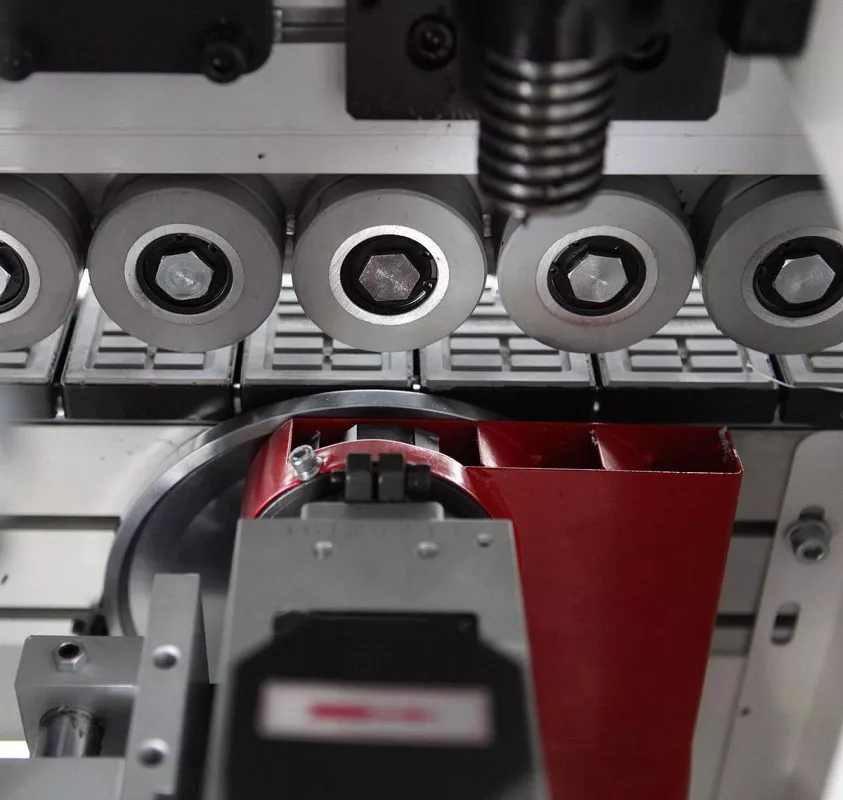

Резиновые ролики и прижимная балка

Резиновые ролики плотно прижимают заготовку, предотвращая ее смещение в процессе обработки. Высота прижимной балки настраивается автоматически электроприводом — оператору достаточно ввести толщину панели на пульте управления.

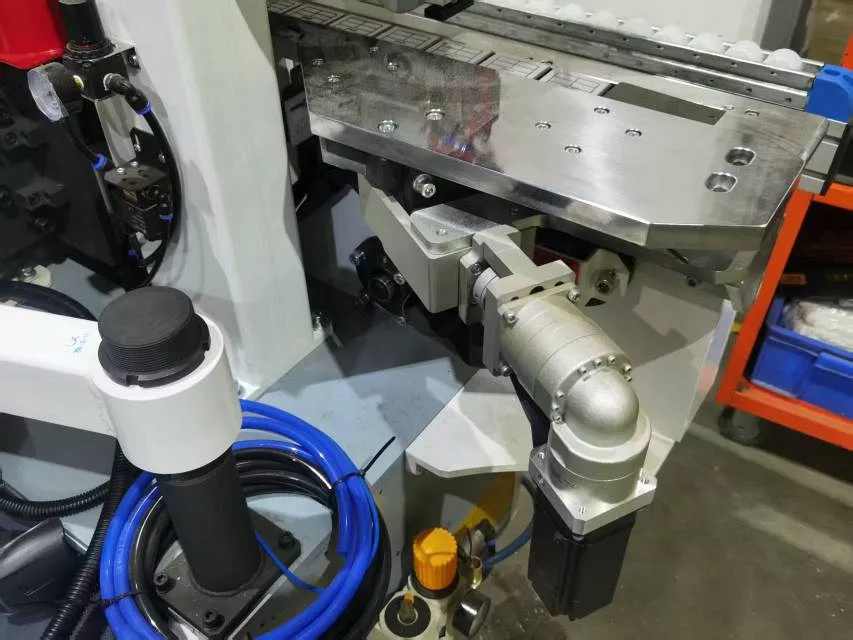

Поддерживающая телескопическая опора

Для работы с длинномерными деталями предусмотрена телескопическая опора с роликами, выдвигающаяся до 600 мм. Это позволяет надежно поддерживать заготовку с большим свесом, исключая провисание и вибрацию.

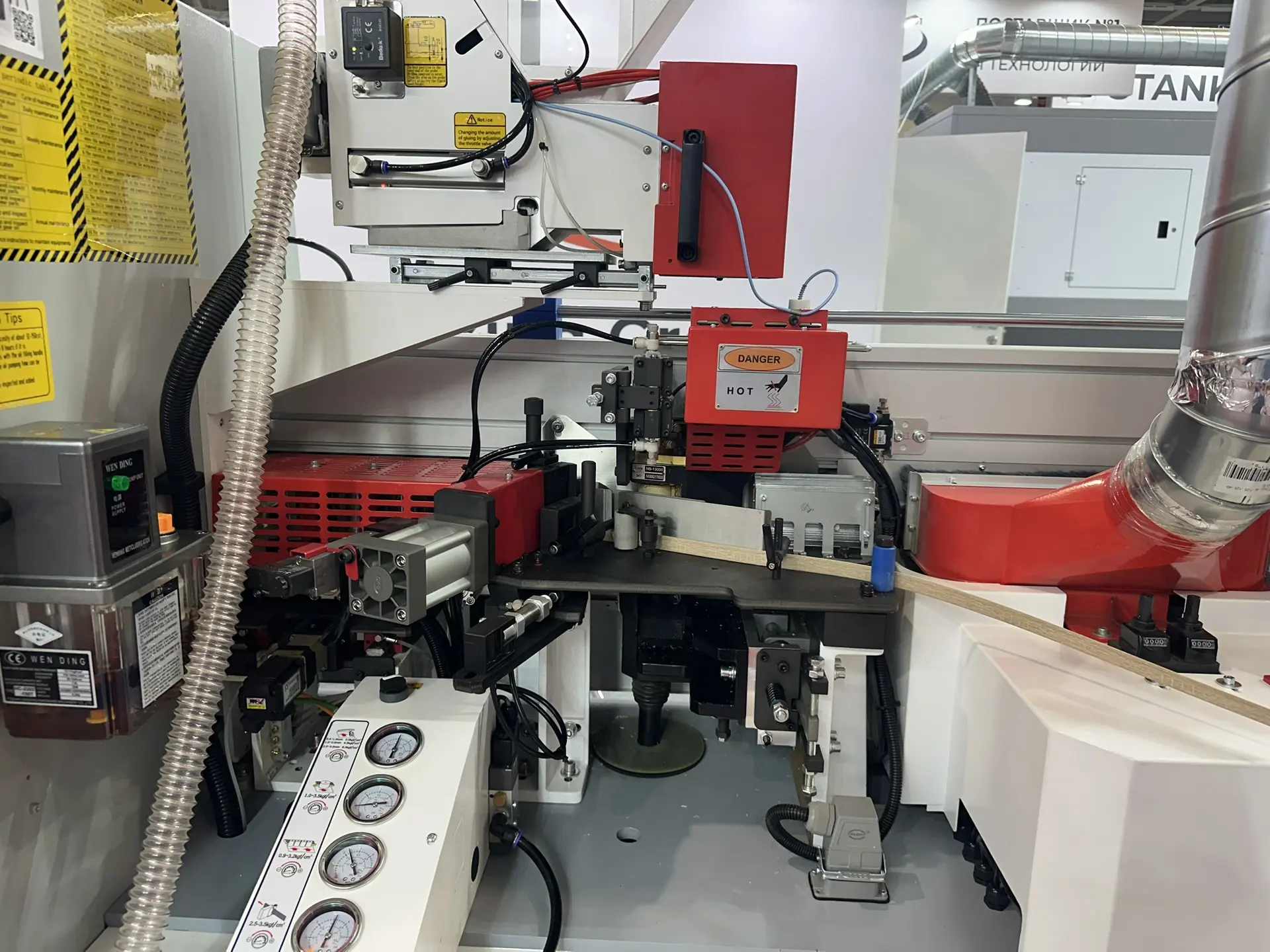

Клеевая система

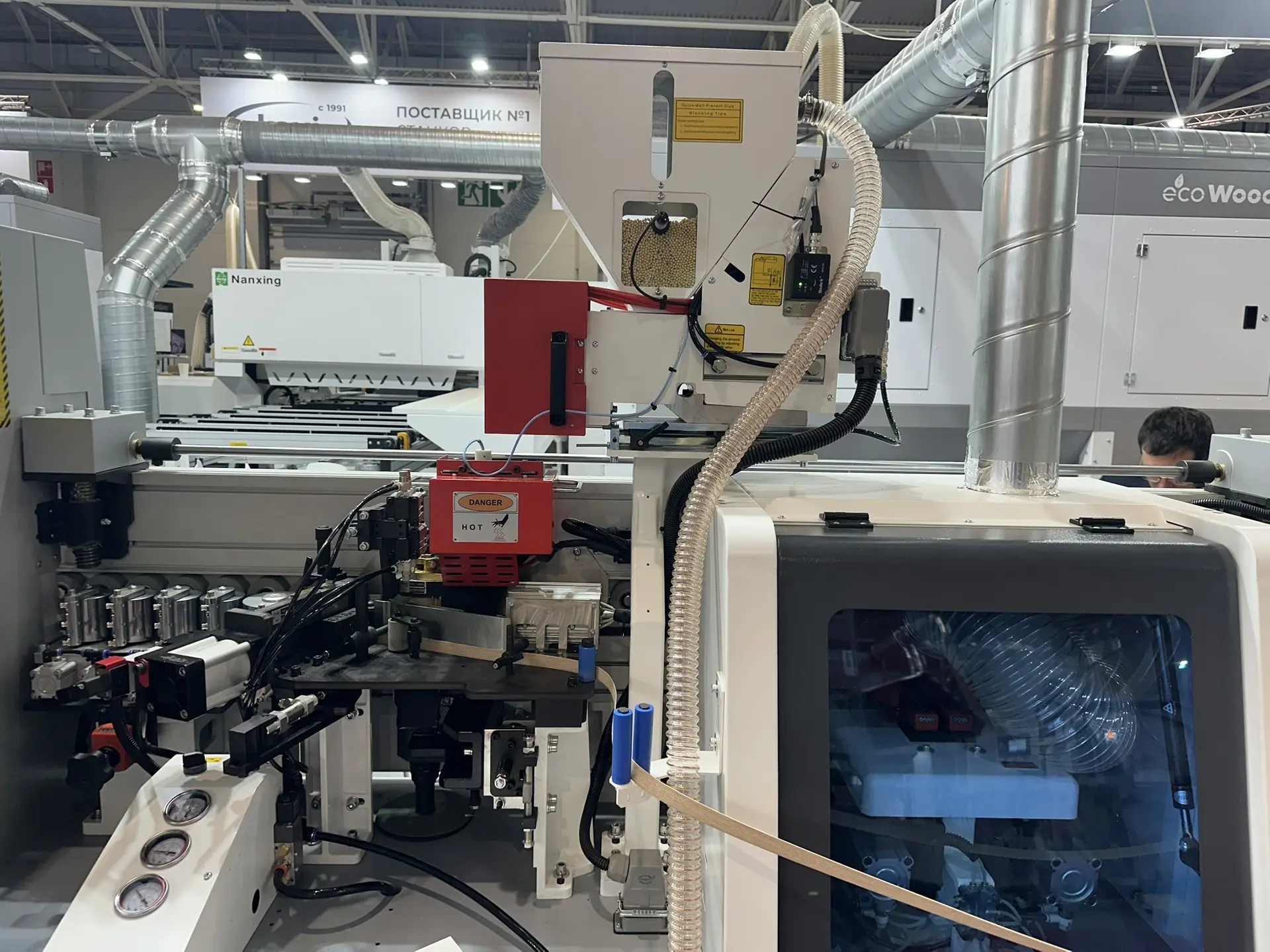

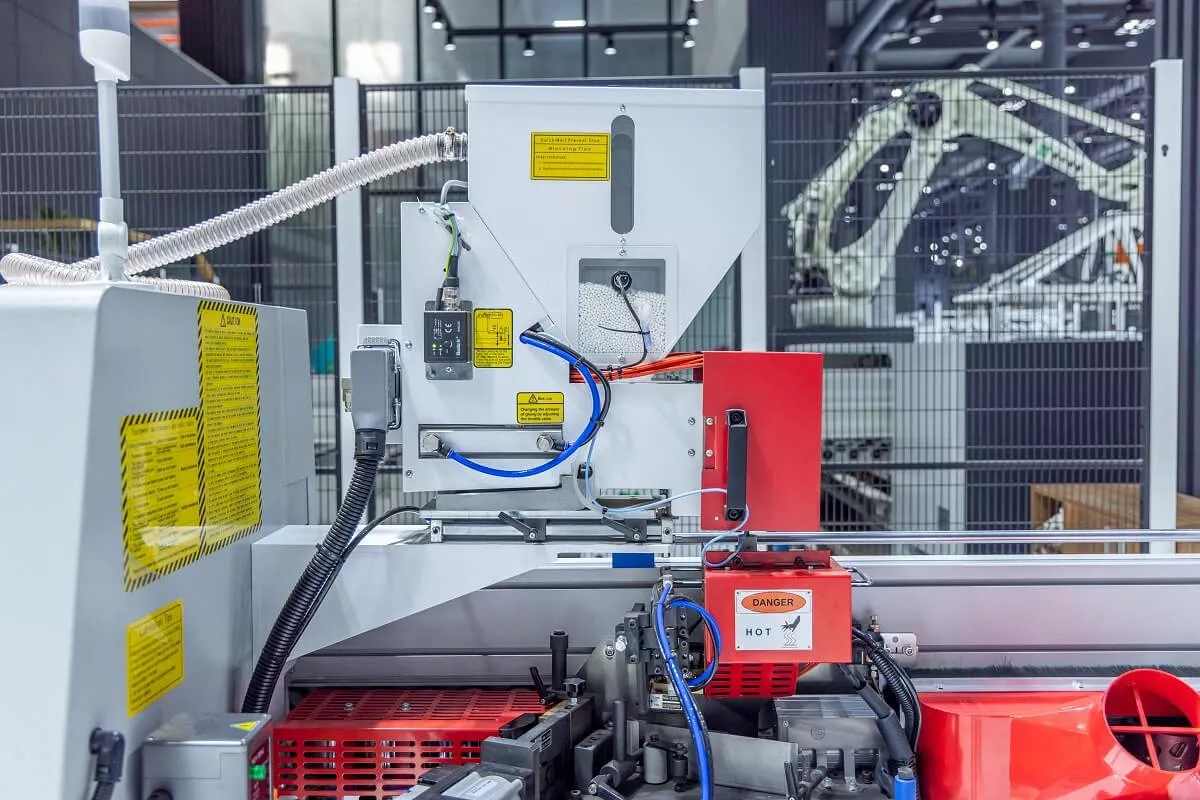

NB860EC использует клеи на основе EVA и имеет предварительную подготовку под PUR. Клеевая система включает верхнюю ванну с предплавителем объемом около 10 л с пневмошторкой для дозированной подачи. Внизу в станине установлен большой бункер на 25 кг, откуда гранулы транспортируются в верхний бункер с помощью воздушного потока — автоматическая загрузка клея исключает простои.

Инфракрасный подогрев торца

Инфракрасная лампа с рабочей температурой около 300°C прогревает торец детали непосредственно перед нанесением клея. Это особенно актуально в зимний период, когда холодная заготовка может привести к недостаточной адгезии.

Предварительное фрезерование

Узел предварительного фрезерования устраняет дефекты раскроя — неровности, сколы, волнистость — перед приклеиванием кромки. Два фрезерных шпинделя мощностью по 3,7 кВт гарантируют перпендикулярную и прямолинейную геометрию торца, что напрямую влияет на качество приклейки.

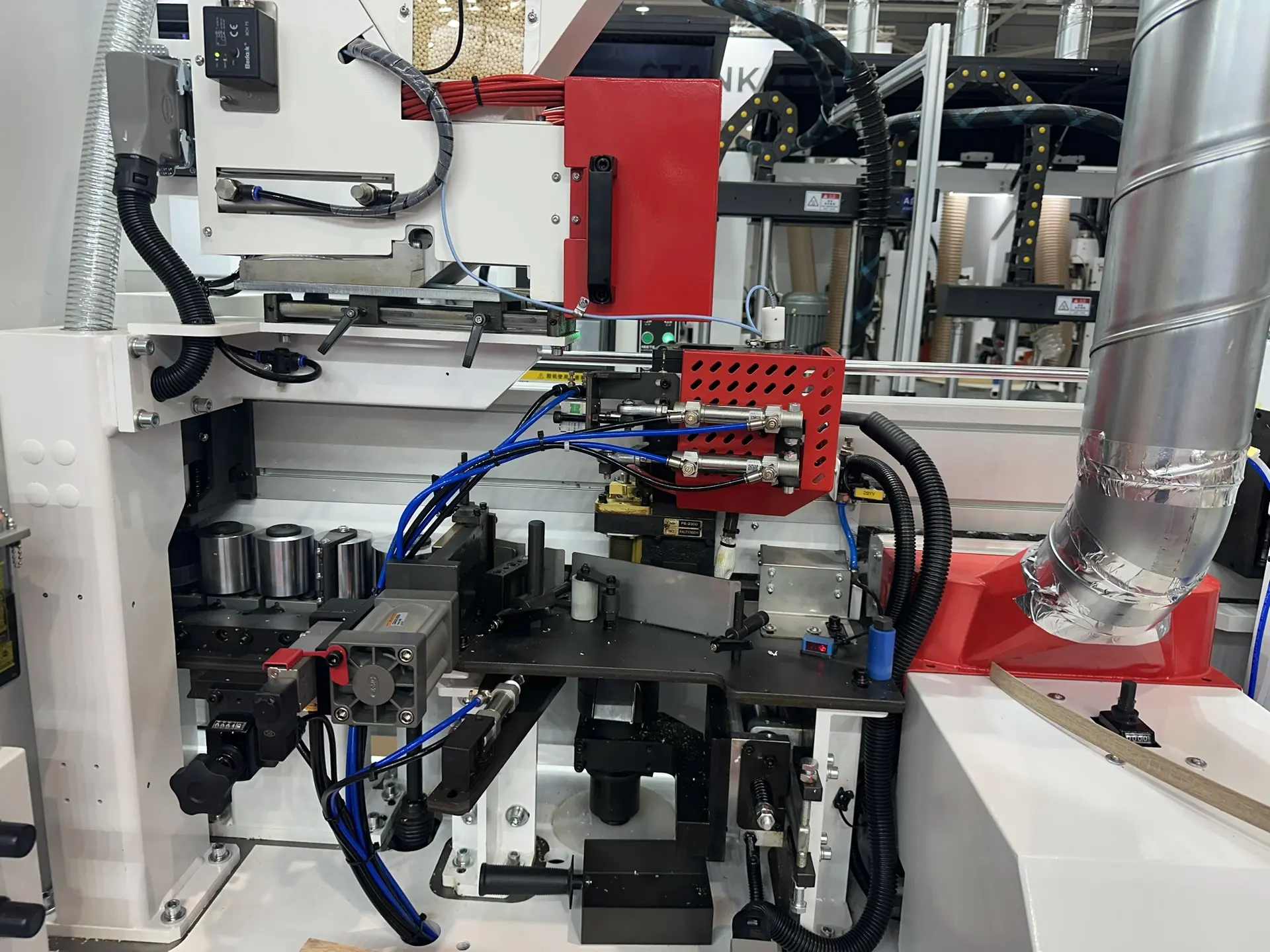

Гильотинная обрезка кромки

Пневмоцилиндр большого диаметра с электрическим переключателем позволяет гильотине обрезать кромочный материал толщиной до 3 мм с высокой точностью.

Пресс-группа

Надежная фиксация кромочного материала на торец заготовки обеспечивается пресс-группой, состоящей из подающего ролика Ø100 мм и трех дожимных роликов Ø70 мм.

Система автоматической смазки

Все основные компоненты трансмиссии смазываются автоматически, что обеспечивает плавное движение агрегатов и продлевает срок службы оборудования.

Пылеудаление

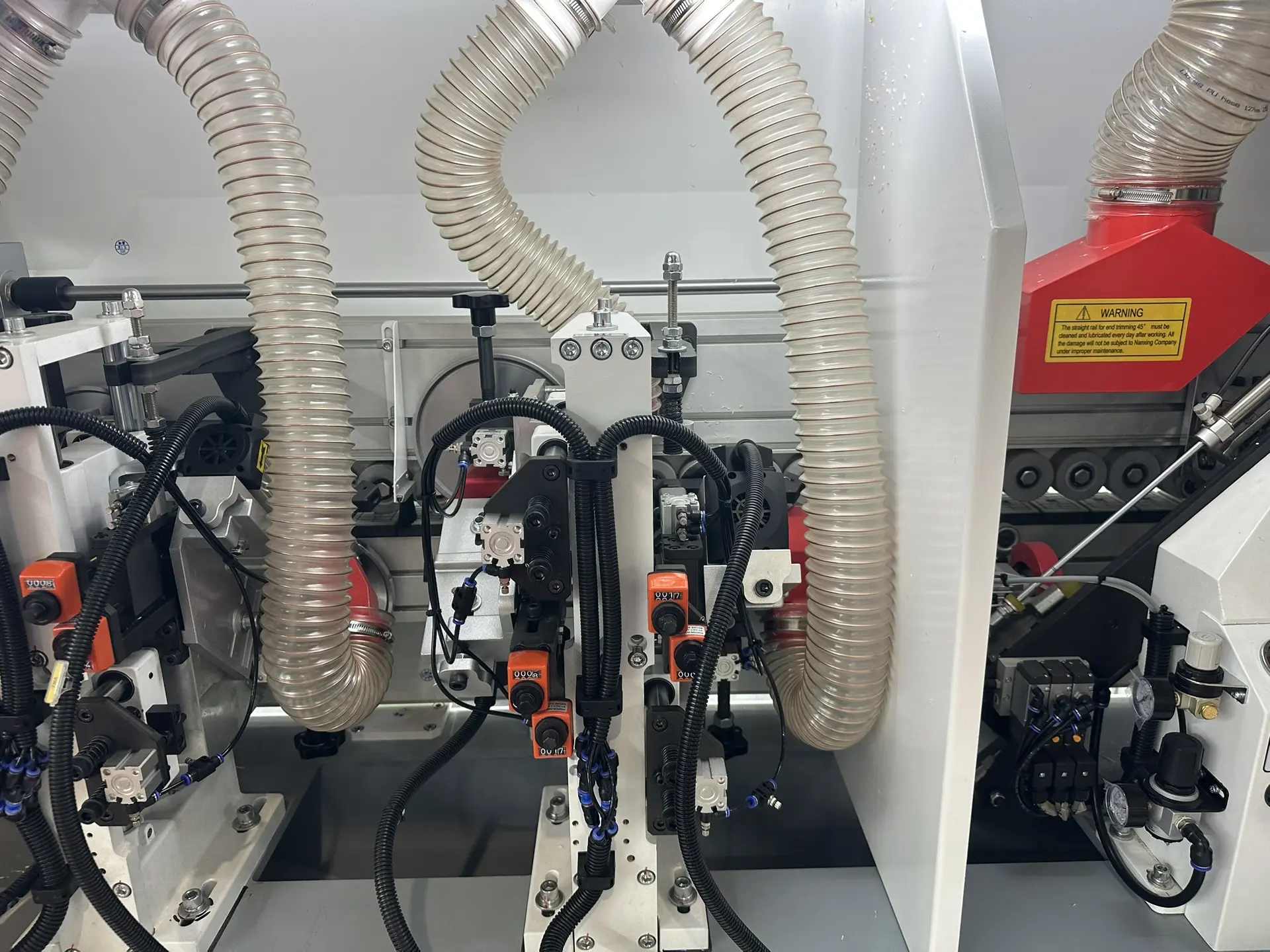

Для поддержания чистоты на рабочем месте предусмотрено пять патрубков диаметром 125 мм для подключения к системе аспирации.

Экономическая эффективность

Инвестиции в автоматический кромкооблицовочный станок Nanxing NB860EC оправданы для предприятий, стремящихся:

• Снизить время переналадки. Сервоперенастройка сокращает переход между задачами с часов до минут, увеличивая полезное время работы оборудования.

• Улучшить качество продукции. Безупречная кромка и аккуратные углы повышают премиальность мебели и снижают процент брака.

• Увеличить производительность. Скорость подачи до 24 м/мин позволяет обрабатывать до 500–600 погонных метров кромки в час (в зависимости от формата деталей).

• Сократить ручной труд. Автоматизация всех этапов — от фрезерования до полировки — уменьшает зависимость от квалификации оператора.

• Экономить расходные материалы. Точная дозировка клея и аккуратная обрезка кромки минимизируют перерасход материалов.

Области применения

Nanxing NB860EC — универсальное решение для широкого спектра задач:

• Корпусная мебель: шкафы, комоды, тумбы, стеллажи.

• Кухонные гарнитуры: фасады, столешницы, боковины.

• Офисная мебель: столы, перегородки, подоконники.

• Торговое оборудование: стойки, витрины, прилавки.

• Двери и оконные откосы из МДФ и ДСП.

• Элементы интерьера из плитных материалов.

Станок эффективно работает с ДСП, МДФ, фанерой и аналогичными материалами.

Сравнение с аналогами

На рынке представлено несколько моделей в этом классе, однако NB860EC выделяется:

• Полный цикл в одном корпусе: в отличие от упрощенных моделей, здесь есть всё — от предварительного фрезерования до мультирадиусной циклевки.

• Сервоперенастройка: многие конкуренты требуют ручной перенастройки или имеют лишь частичную автоматизацию.

• Мультирадиусная циклевка: не каждый станок в этом ценовом сегменте обеспечивает обработку различных радиусов скругления.

• Скорость подачи: 24 м/мин — это серьезный запас производительности, позволяющий встраивать станок в автоматизированные линии.

Особенности установки и эксплуатации

Для корректной работы станка потребуется:

• Промышленная трехфазная сеть 380 В, 50 Гц.

• Компрессор производительностью не менее 450 л/мин с давлением 7 Бар.

• Система аспирации для подключения 5 патрубков.

• Ровный бетонный пол с достаточной несущей способностью (вес станка 2,5 тонны).

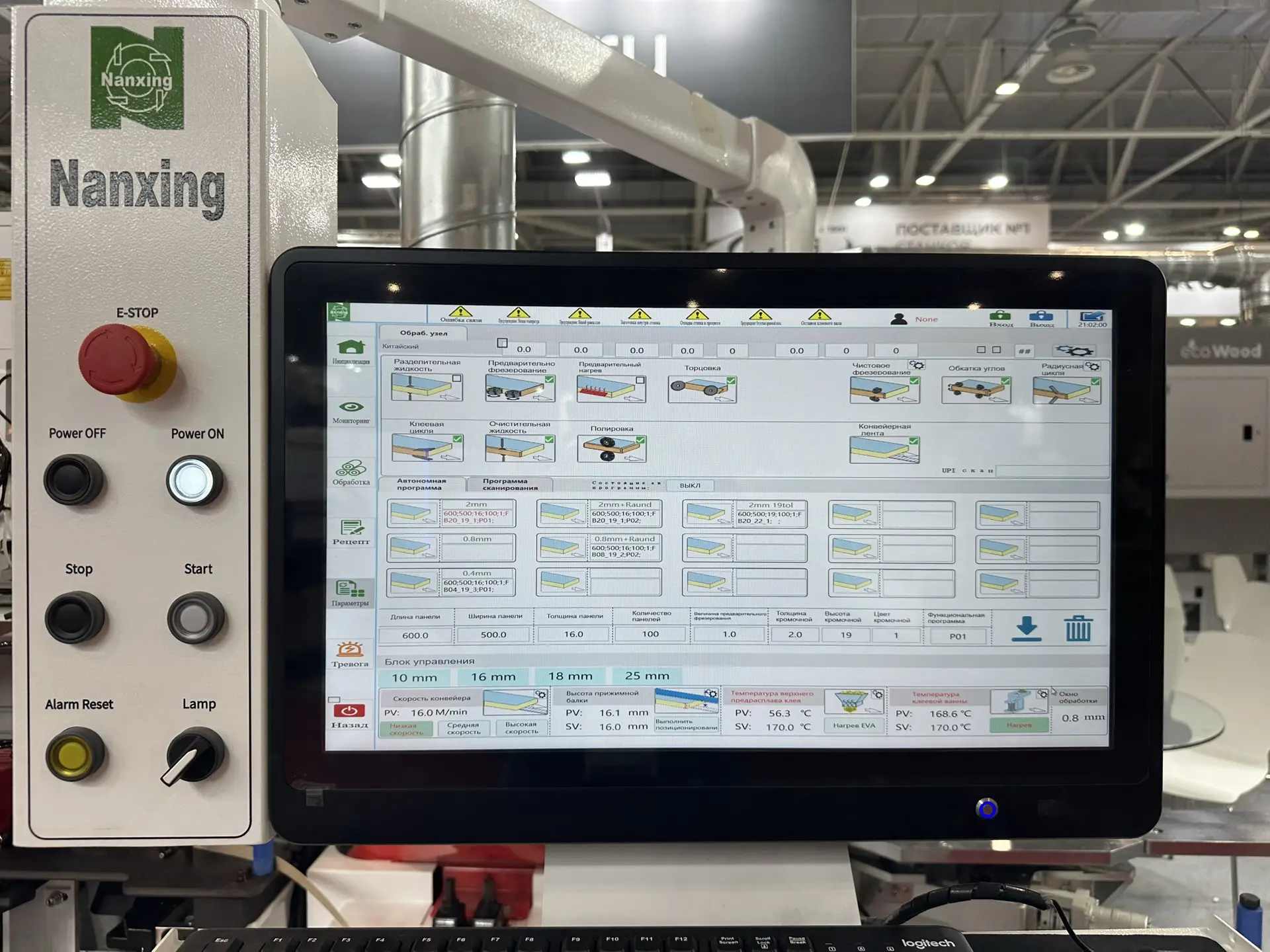

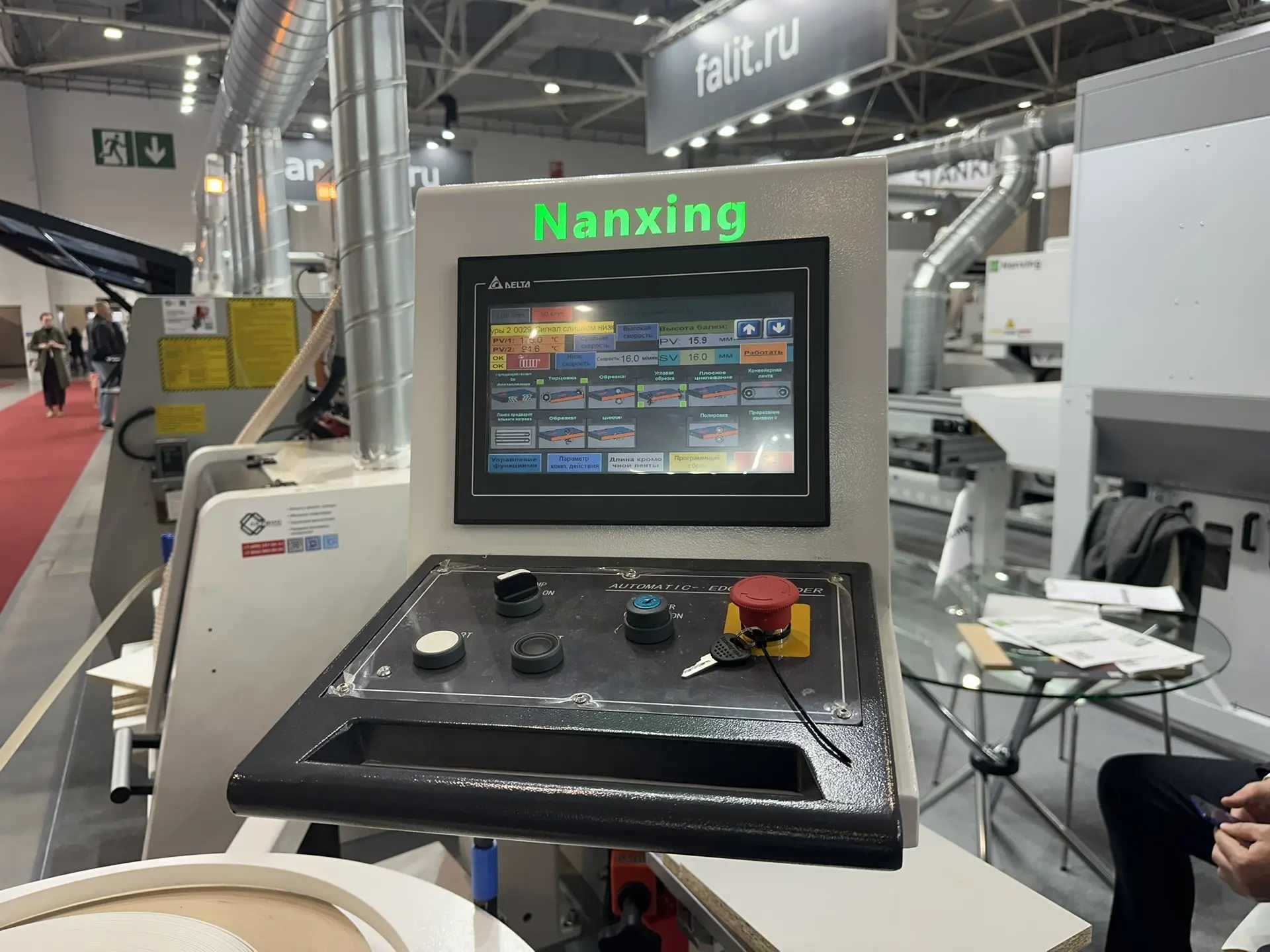

Обучение оператора не требует длительного времени благодаря интуитивному PC-управлению с сервонастройкой узлов. Производитель также предоставляет сервисную поддержку, включая запуск оборудования, обучение персонала и поставку оригинальных запчастей.

Заключение

Автоматический кромкооблицовочный станок Nanxing NB860EC — это современное, высокоавтоматизированное решение для малых и средних мебельных производств. Он сочетает в себе скорость, точность и гибкость, необходимые для выпуска конкурентоспособной продукции. Сервоперенастройка, мультирадиусная циклевка, полный цикл обработки и продуманная конструкция делают его одним из лучших предложений в своем классе.

Инвестируя в NB860EC, вы получаете не просто станок, а инструмент для роста вашего бизнеса — инструмент, который помогает выпускать продукцию премиального качества, быстро реагировать на запросы рынка и повышать рентабельность. Если вы ищете надежный кромкооблицовочный станок, который будет работать стабильно и точно на протяжении многих лет, NB860EC — ваш выбор.
