Автоматический кромкооблицовочный станок Nanxing NB7CJNQVKL

Nanxing NB7CJNQVKL: Эталон точности в автоматической облицовке кромок

В современном мебельном производстве качество обработки кромки является визитной карточкой изделия. Будь то офисный стол или кухонный гарнитур, именно торцы деталей выдают уровень технологической оснащенности цеха. Компания Nanxing, один из лидеров в производстве деревообрабатывающего оборудования, предлагает решение для малого и среднего бизнеса — автоматический кромкооблицовочный станок Nanxing NB7CJNQVKL .

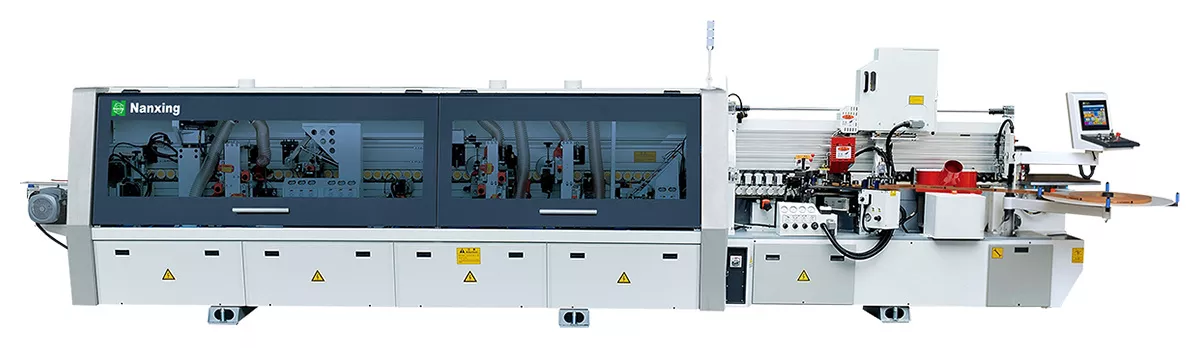

Этот станок представляет собой высокопроизводительную линию, предназначенную для облицовывания прямолинейных кромок плитных материалов (ДСП, МДФ) рулонными кромками из АБС и ПВХ, а также полосовым шпоном. В отличие от младших моделей, NB7CJNQVKL рассчитан на интенсивную эксплуатацию и обладает расширенной комплектацией для финишной обработки «без палева».

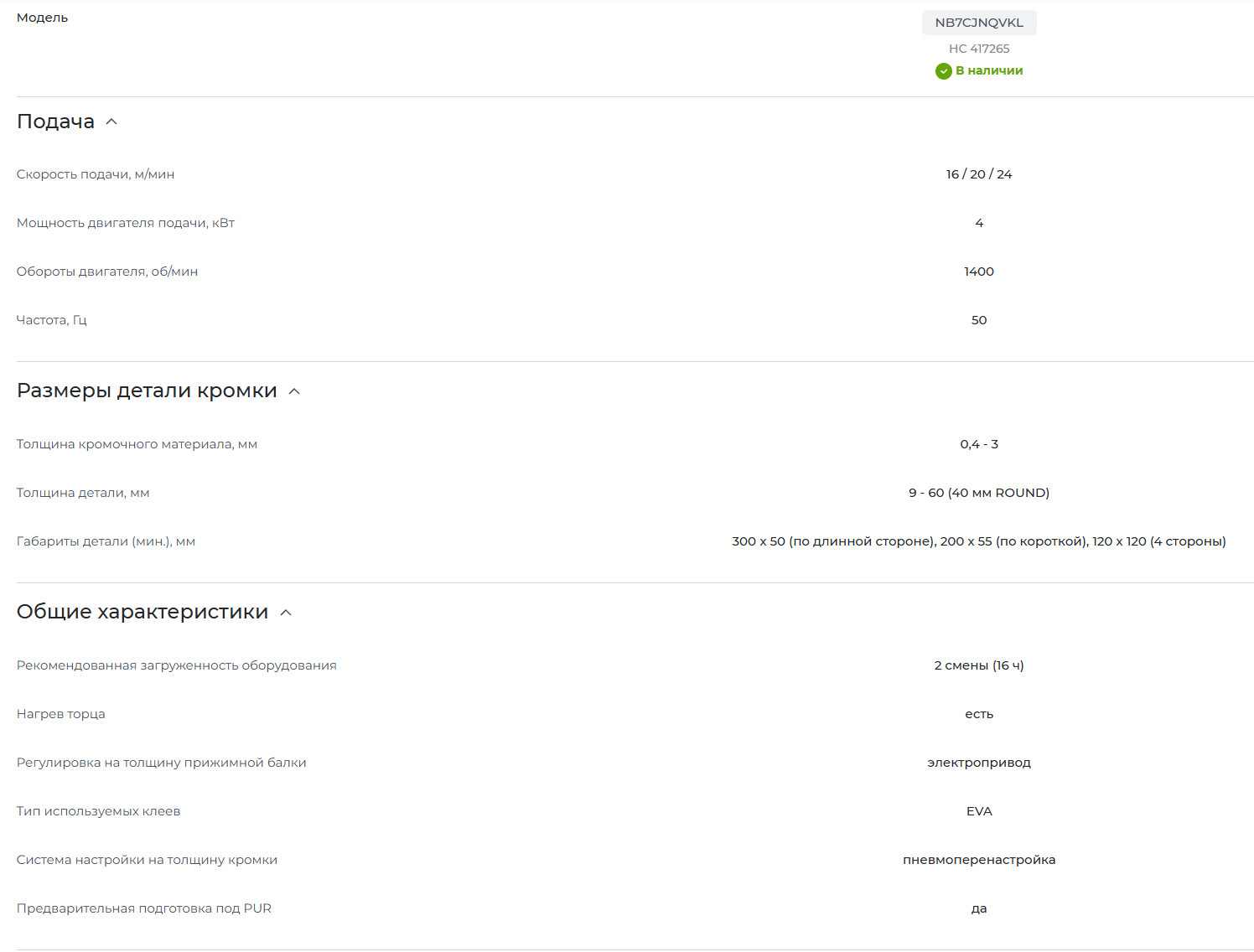

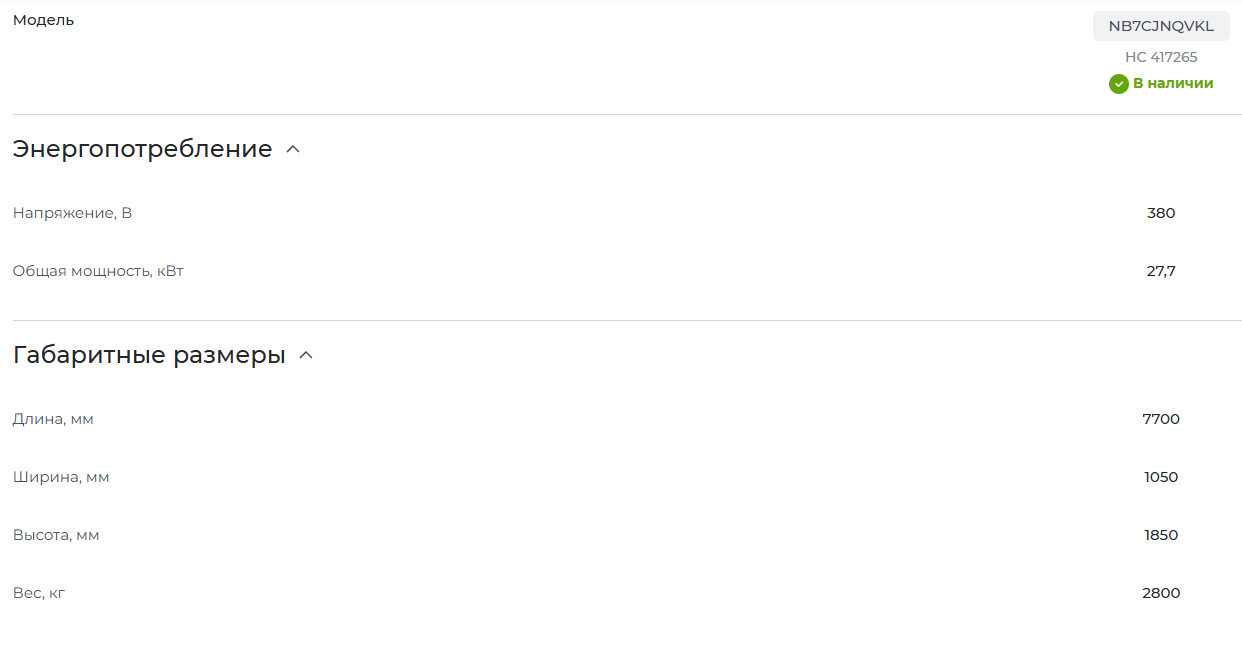

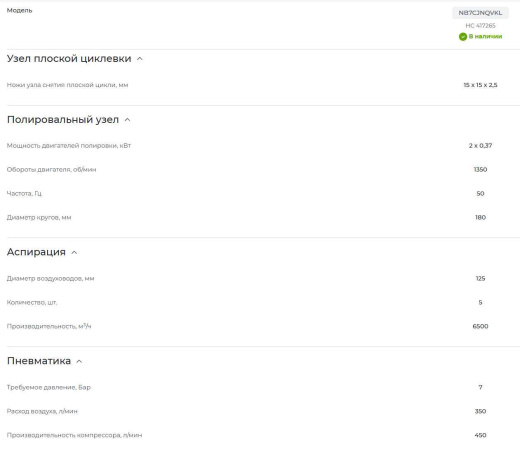

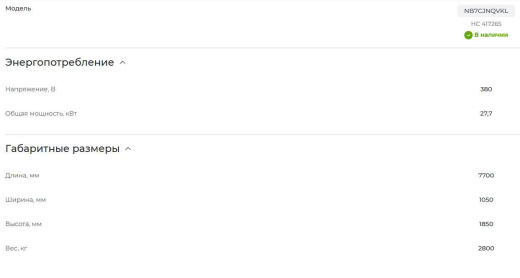

Технический паспорт станка

Прежде чем углубляться в описание узлов, стоит обратить внимание на базовые характеристики, которые определяют возможности оборудования. Nanxing NB7CJNQVKL — это массивный агрегат, спроектированный для стабильной работы в условиях серийного производства.

• Обрабатываемые материалы: ДСП, МДФ, массив.

• Толщина кромочного материала: от 0,4 до 3 мм (рулоны и полосы).

• Скорость подачи: регулируемая, 16/20/24 м/мин.

• Минимальные размеры заготовки: от 50x300 мм (обеспечивает обработку узких длинных сторон).

• Толщина заготовки: 9 – 60 мм.

• Общая мощность двигателей: 27,7 кВт.

• Габариты (ДхШ): 7700 x 1050 мм.

• Вес: 2800 кг .

Такая масса (почти 3 тонны) не случайна. Она обеспечивает необходимую жесткость станины и гашение вибраций во время работы фрезерных и торцовочных агрегатов.

Конструктивные особенности и технологические узлы

Главное преимущество Nanxing NB7CJNQVKL кроется в его модульной структуре и автоматизации настроек. Станок создан для того, чтобы минимизировать участие оператора в процессе переналадки.

Система подачи и базирования

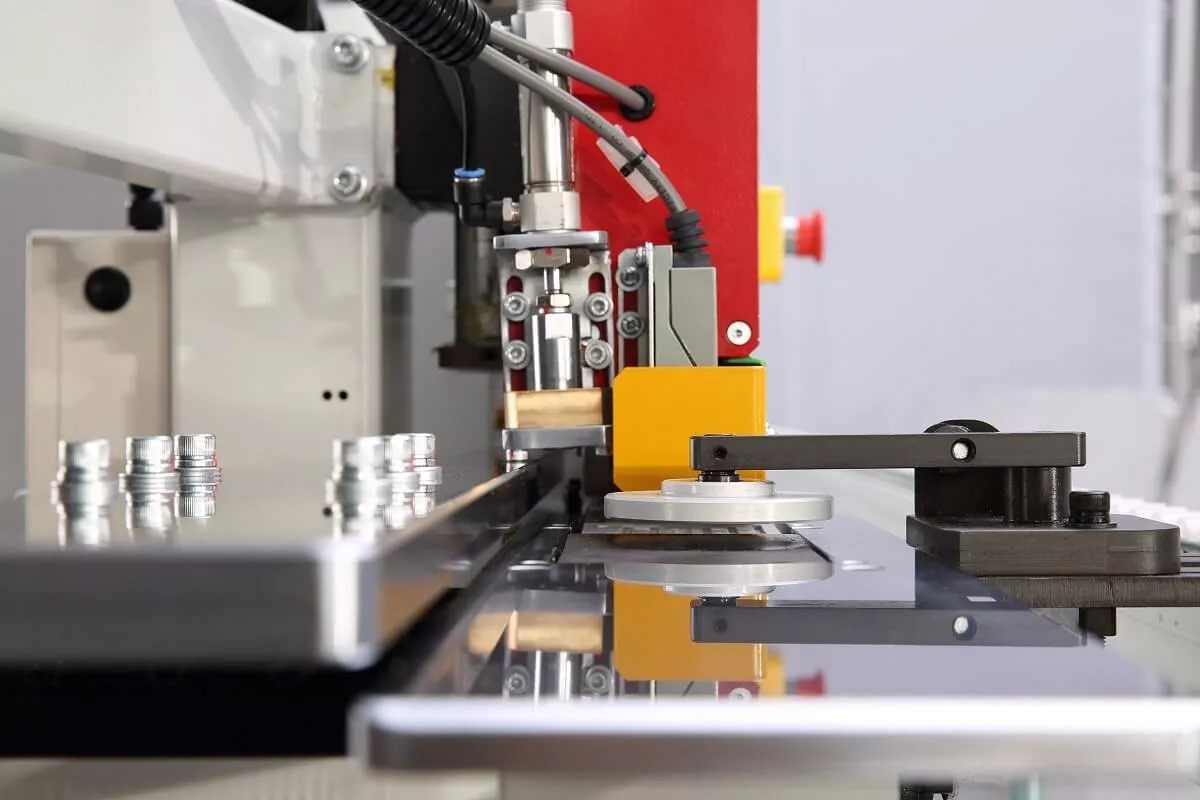

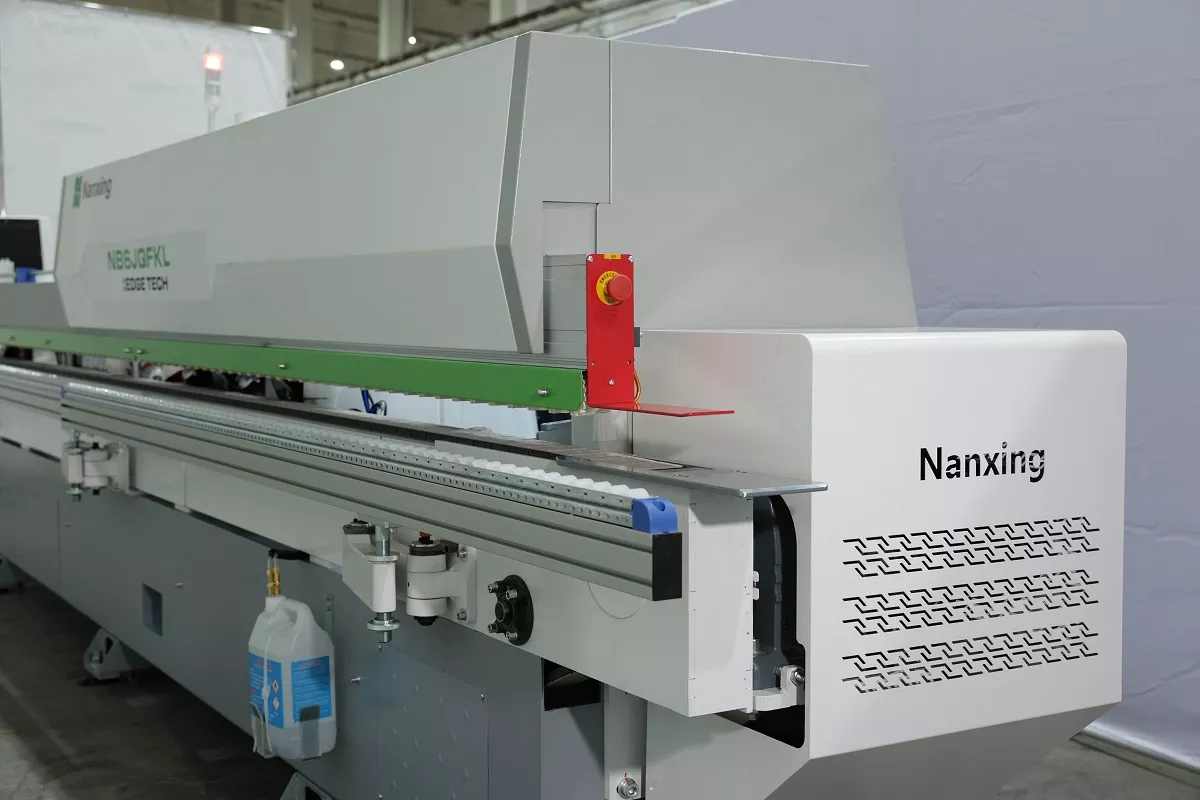

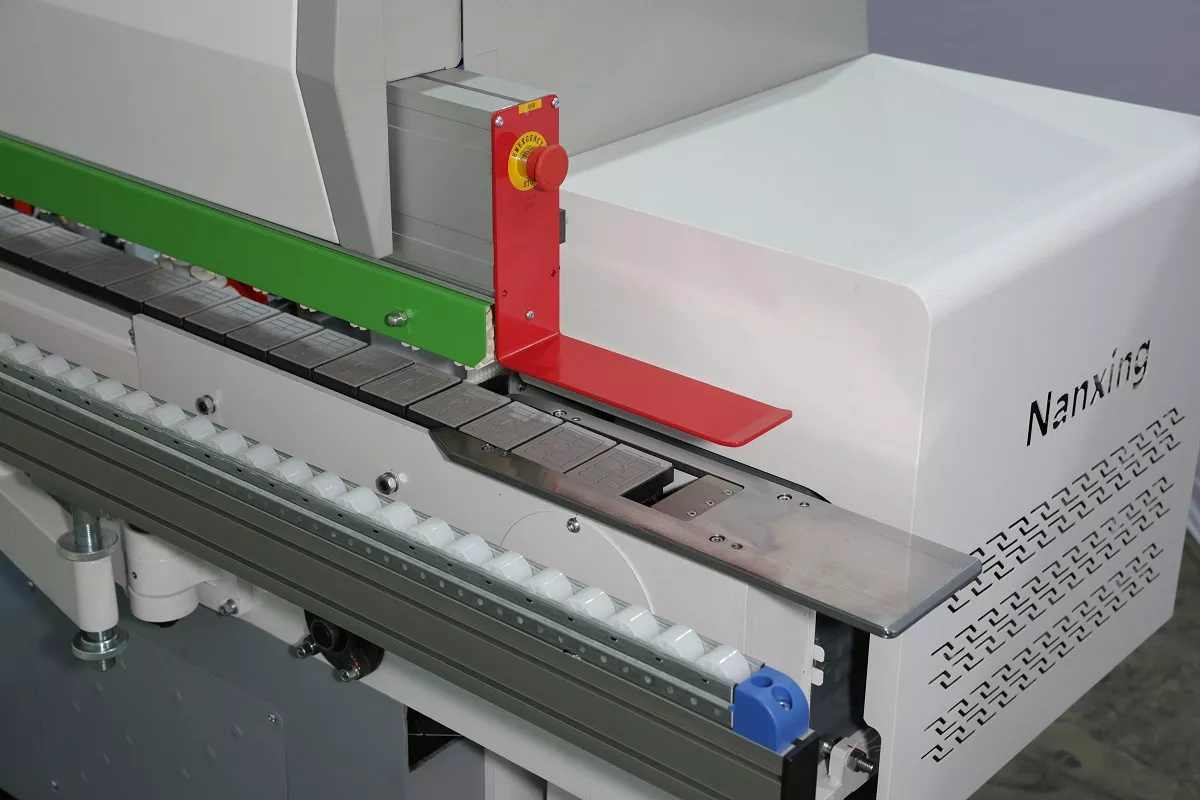

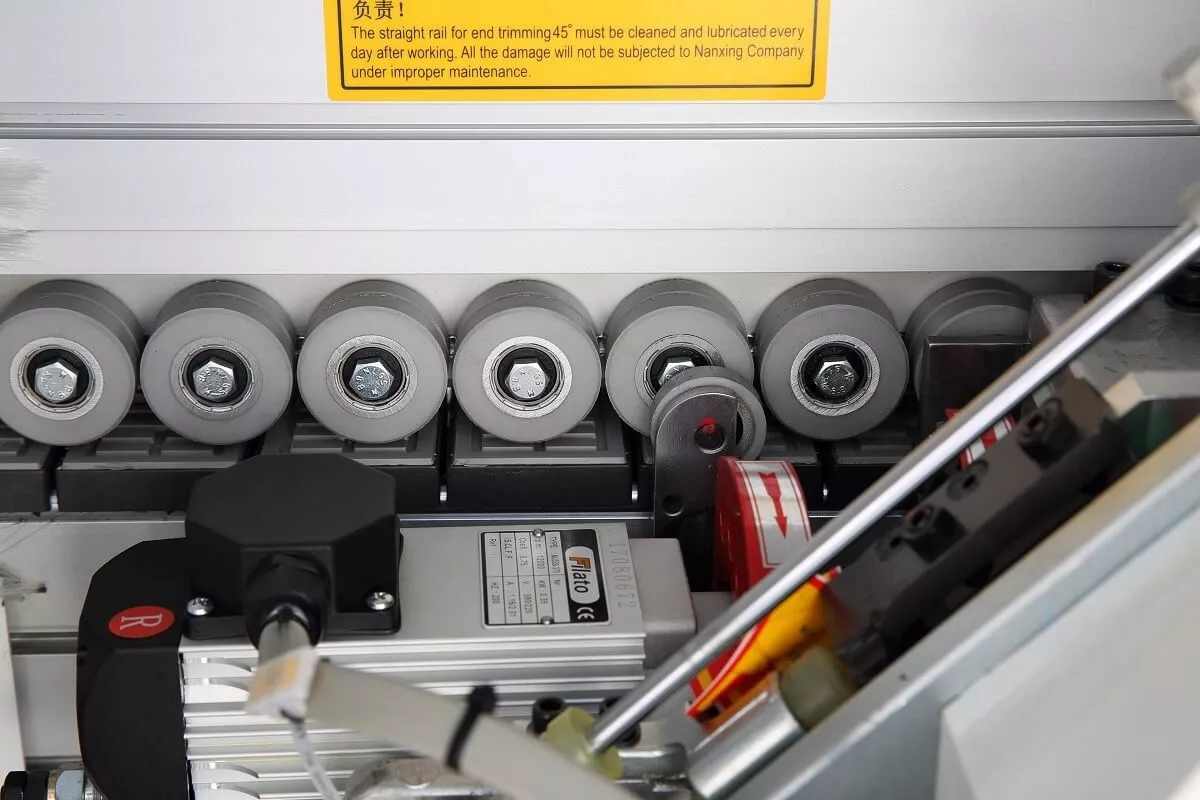

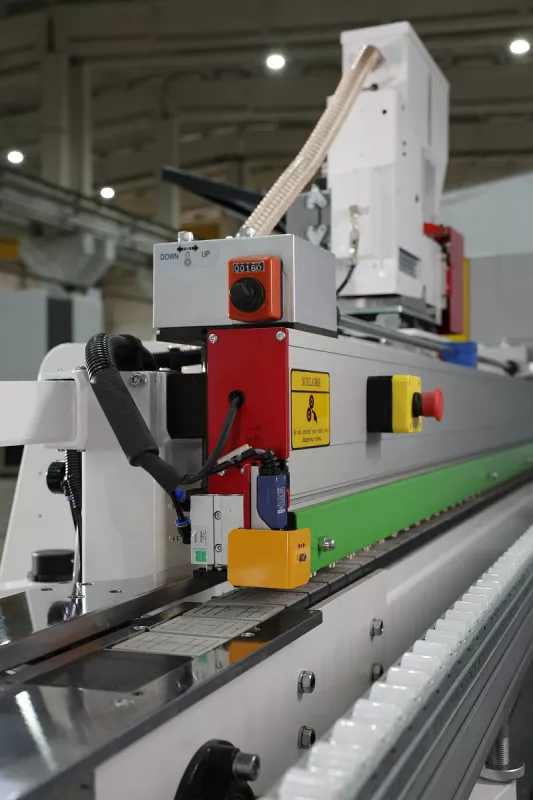

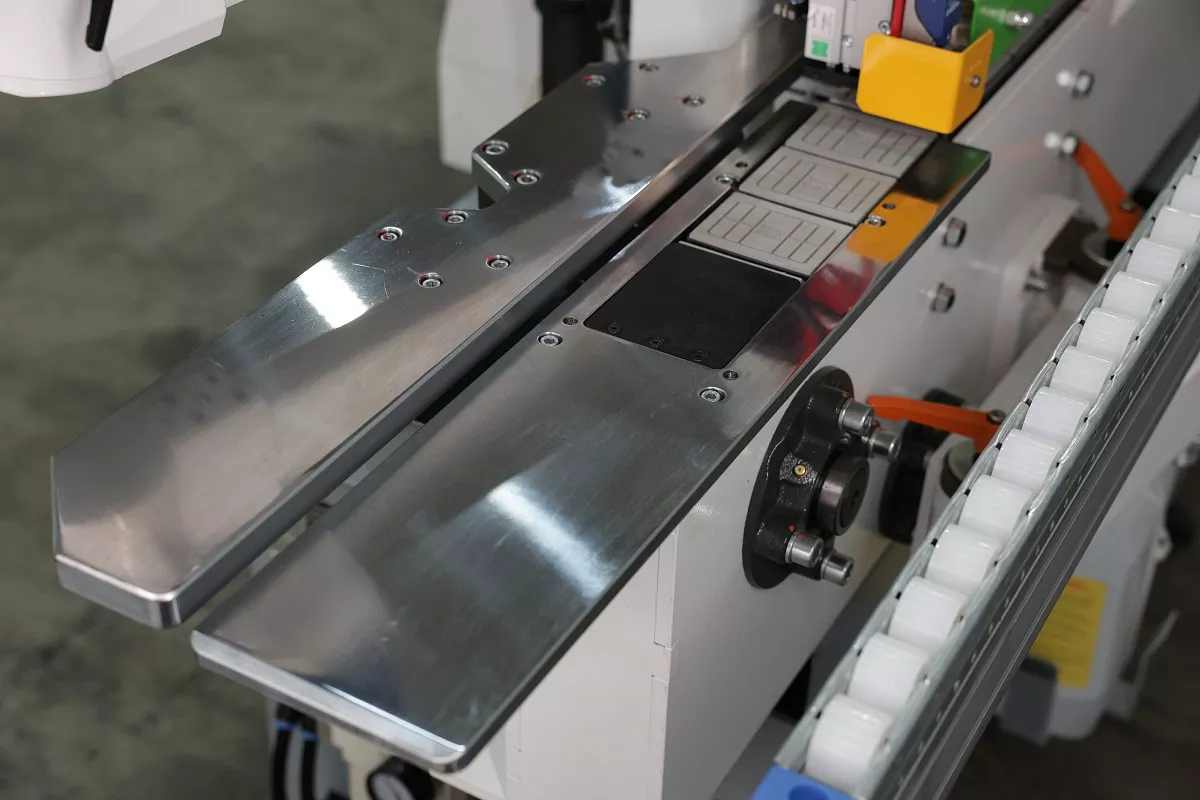

Станок оснащен мощным двигателем с редуктором, который гарантирует плавную подачу даже тяжелых и длинных деталей . Круглая направляющая конвейера обладает высокой твердостью и износостойкостью, что обеспечивает точность хода. Направляющая линейка здесь изготовлена из толстой стальной пластины и закреплена на массивном кронштейне, исключая люфты и смещение заготовки в процессе обработки.

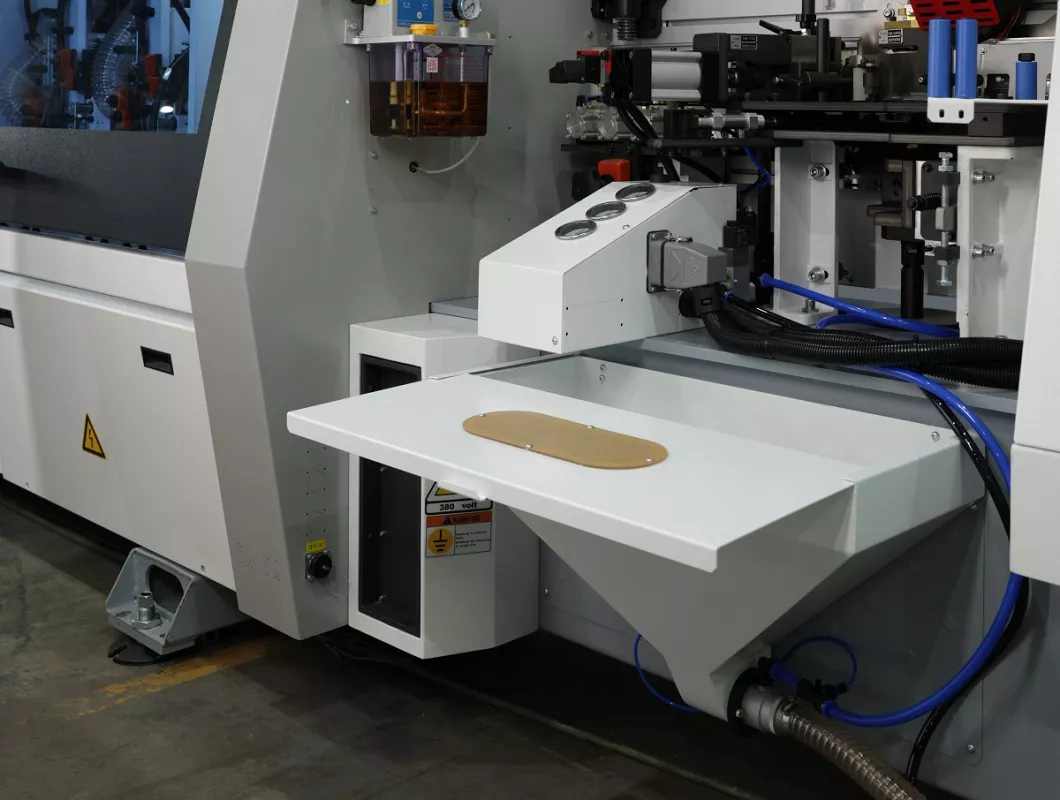

Отдельного внимания заслуживает поддерживающая телескопическая опора. Она выдвигается до 600 мм, что позволяет надежно фиксировать и обрабатывать детали с большим свесом, не опасаясь их провисания .

Интеллектуальная клеевая система

Nanxing NB7CJNQVKL решает проблему контроля клея-расплава на высоком техническом уровне:

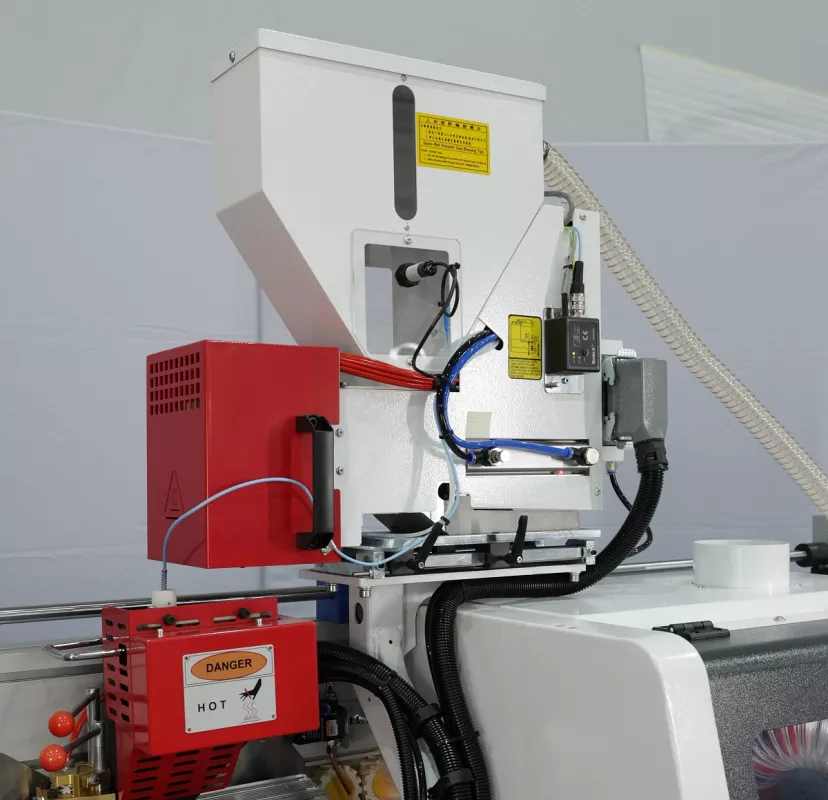

1. Нижний бункер: В станине установлен накопительный бункер объемом 25 кг для гранул клея.

2. Пневмотранспорт: Гранулы автоматически подаются в верхнюю клеевую ванну с помощью воздушного потока.

3. Верхняя ванна: Рабочий бункер объемом около 10 л с функцией предварительного расплава. Дозировка клея осуществляется пневмошторкой .

Это решение позволяет оператору загружать клей в большой бункер всего несколько раз в смену, а не стоять с пистолетом над станцией каждые 20 минут.

Подготовка и приклеивание

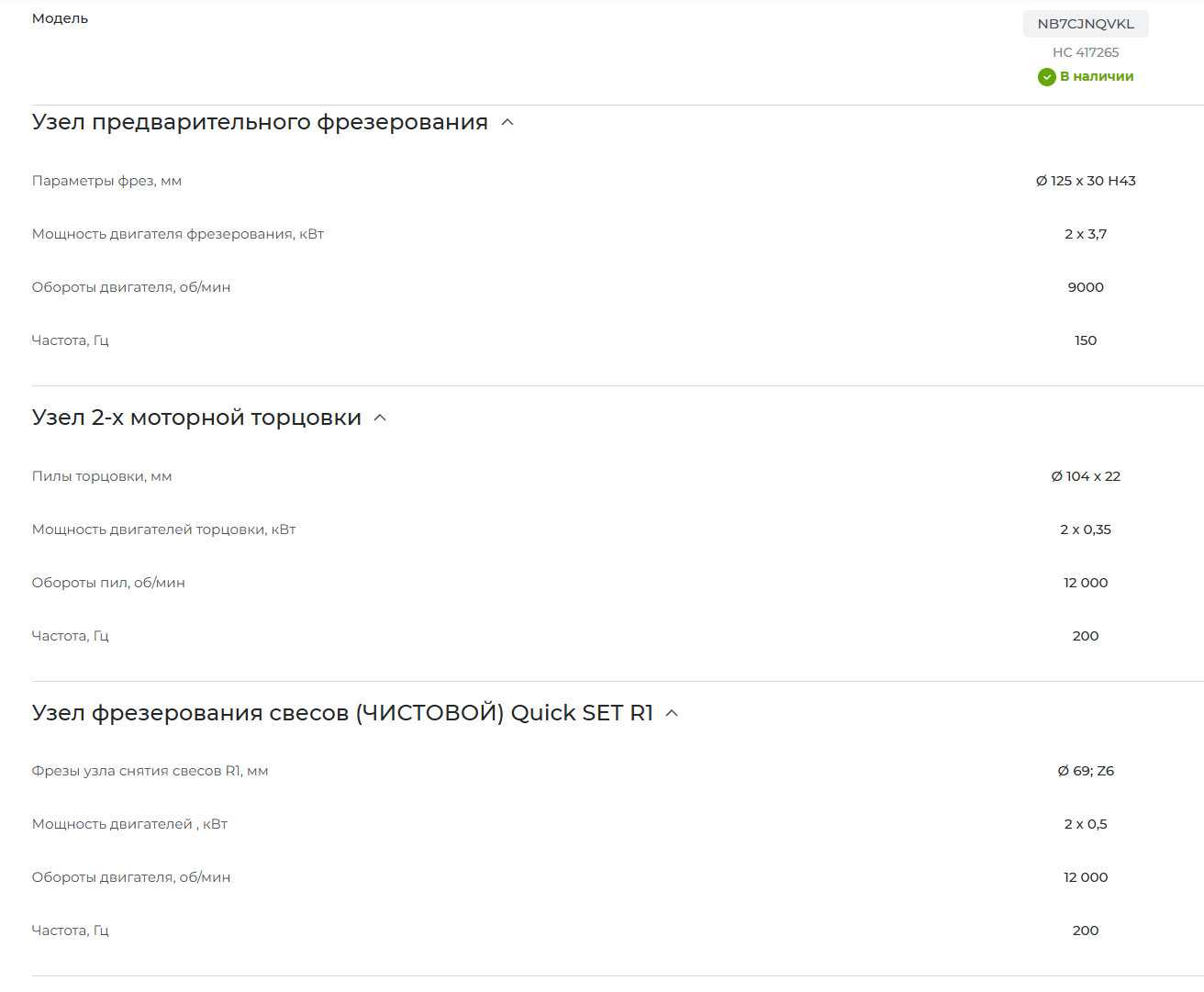

Для безупречного результата критически важна подготовка торца. Станок оснащен узлом предварительного фрезерования (прифуговки), который устраняет дефекты раскроя и гарантирует идеальную прямолинейность базовой поверхности. Это особенно актуально для российских реалий, где качество распила на форматно-раскроечных центрах не всегда идеально.

Зимой или при работе в неотапливаемом цехе активируется инфракрасная лампа подогрева торца (рабочая температура около 300°), что значительно улучшает адгезию клея .

Автоматическая обрезка и снятие свесов

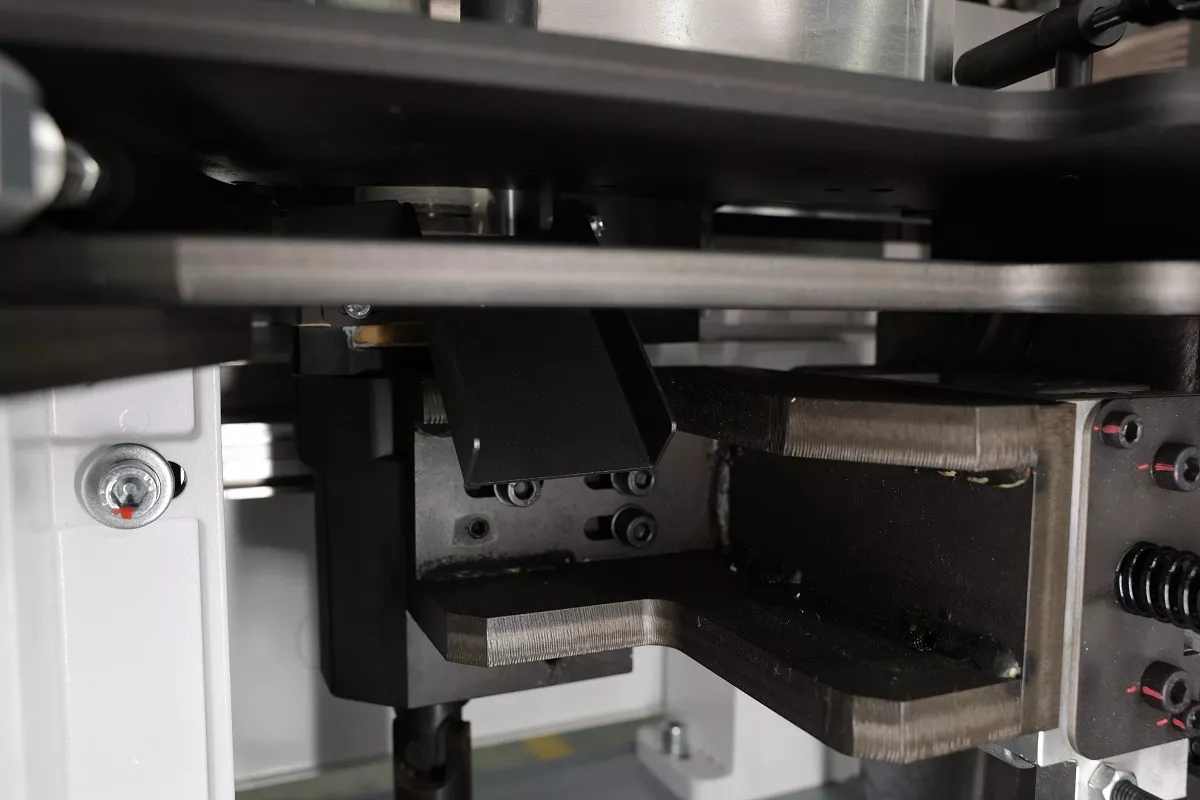

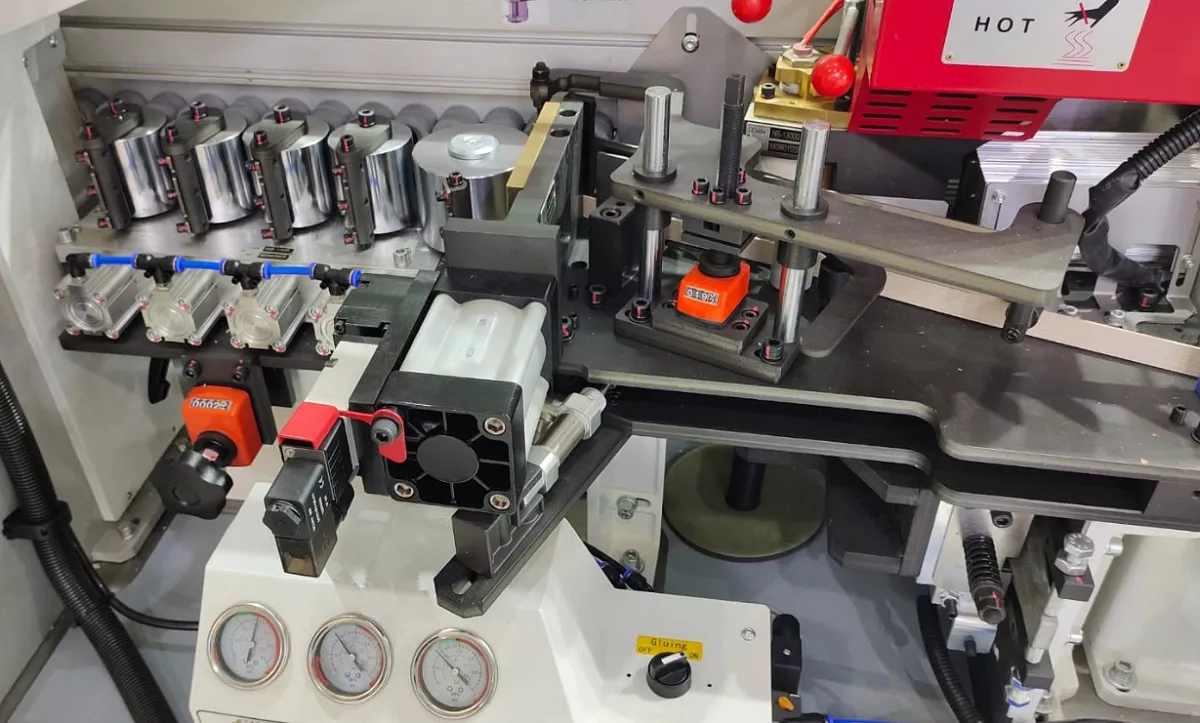

Модель NB7CJNQVKL интересна своей системой торцовки. Гильотина (узел предварительной обрезки кромки) оснащена пневмоцилиндром с электрическим переключателем, что позволяет ей эффективно резать кромку толщиной до 3 мм. Далее следуют узлы чистовой торцовки переднего и заднего свесов .

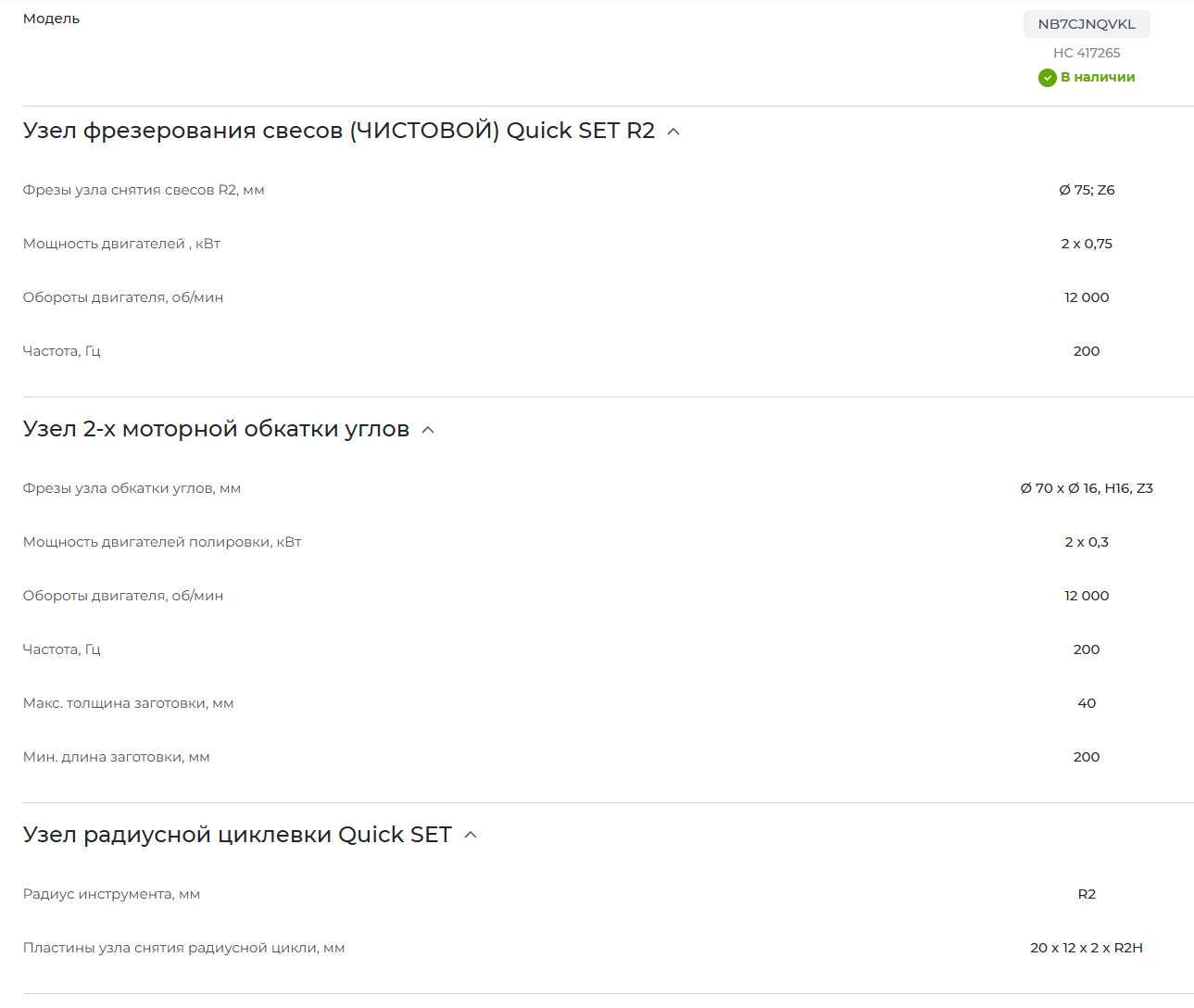

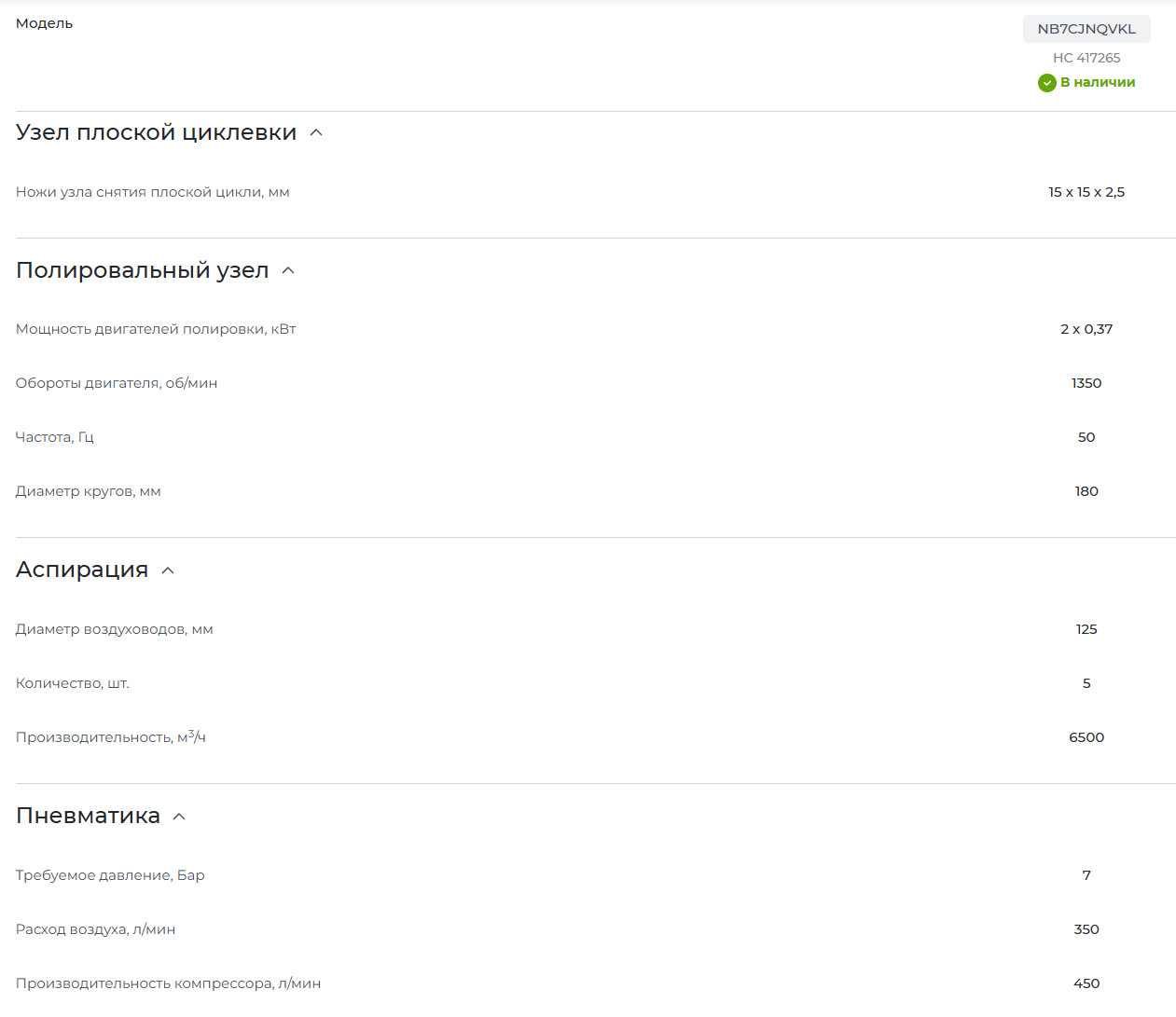

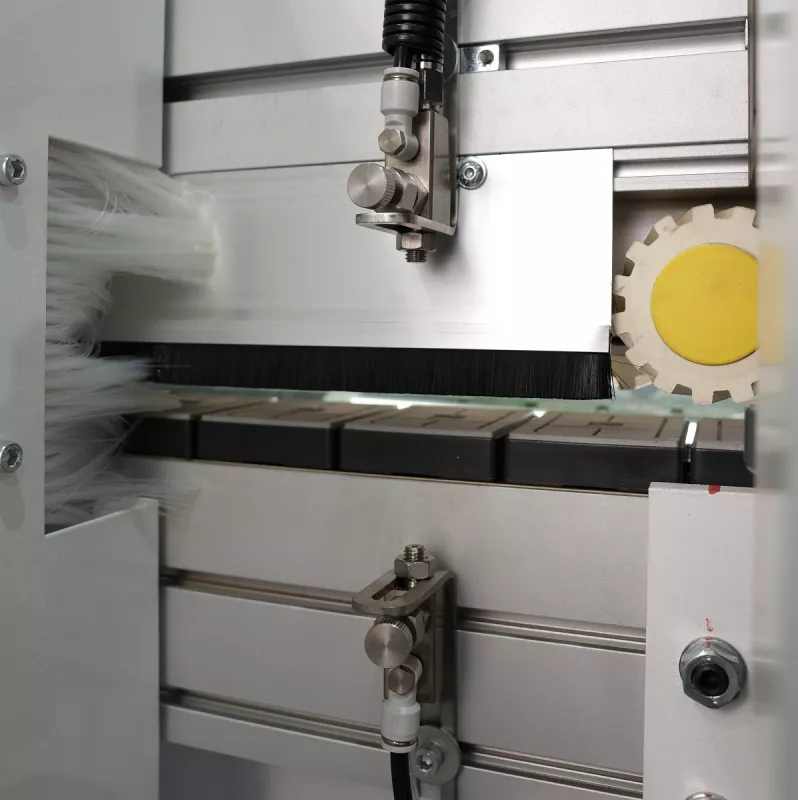

Однако «изюминкой» станка является наличие двух последовательных узлов фрезерования свесов (чистовой), а также узел обкатки углов (для профильного фрезерования стыков) и узлы циклевания — радиусный и плоский . Радиусное циклевание удаляет микроволну на обработанной радиусной поверхности, а плоское делает финишную обработку идеально гладкой. Завершает процесс полировальный узел с двухслойными тканевыми кругами, придающий кромке блеск и чистоту.

Умная эксплуатация

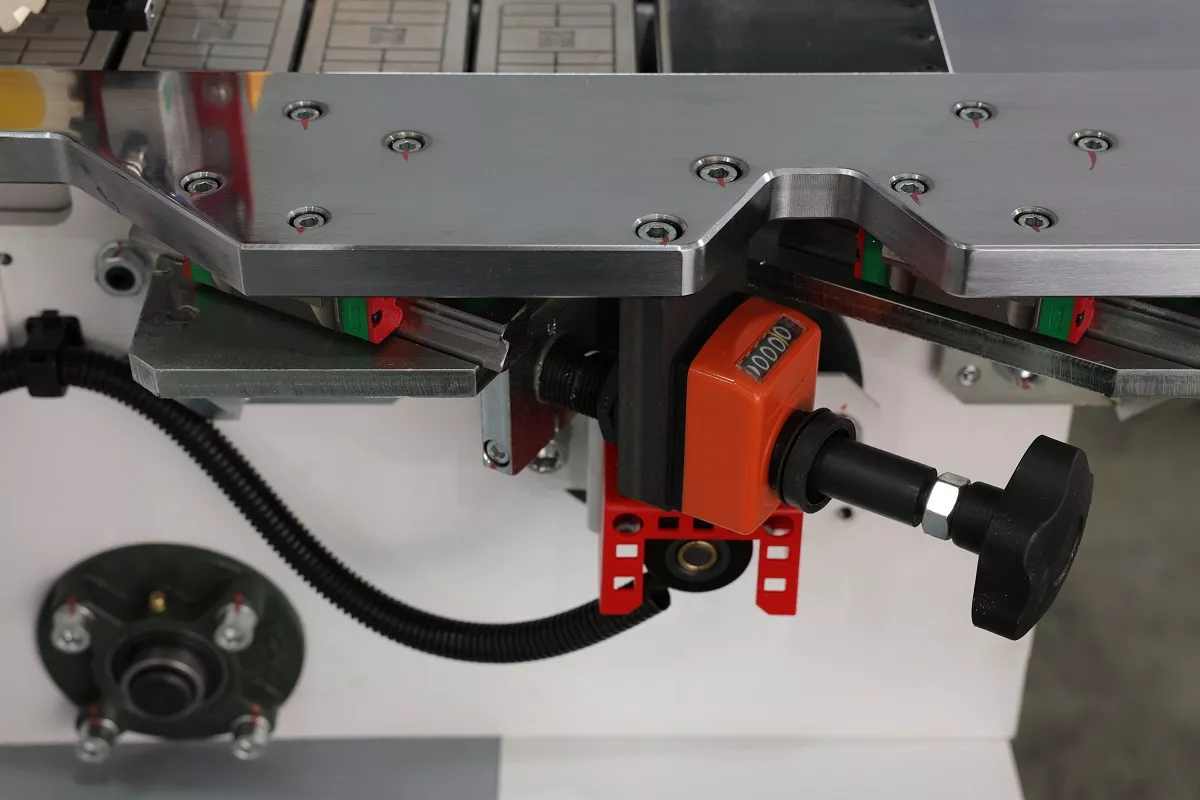

Разработчики продумали не только качество обработки, но и удобство работы оператора. Технология Quick SET позволяет с пульта управления автоматически перенастраивать позиции узлов чистового фрезерования и радиусной цикли под две разные толщины кромки .

В базовое оснащение входит:

• Система автоматической смазки: Подает смазочный материал на компоненты трансмиссии, продлевая срок службы механизмов.

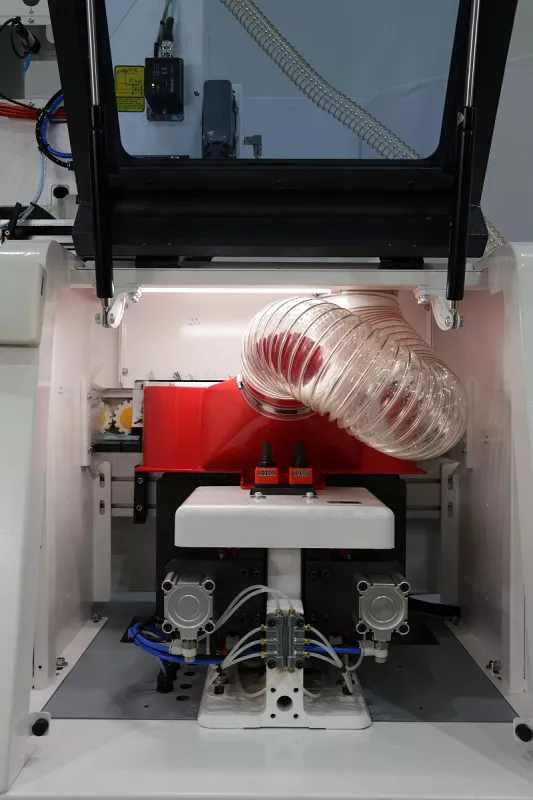

• Система аспирации: Стружка эффективно удаляется непосредственно из зон обработки.

• Безопасность: Станок закрыт защитными кожухами на 360°, оснащенными шумоизоляцией. Световой индикатор позволяет контролировать состояние станка (в работе/авария/готовность) с любого расстояния .

Применение в производстве

Оборудование данной серии активно используется на средних и крупных мебельных и столярных производствах. Высокая степень автоматизации и мощность делают его пригодным для установки в линиях с возвратными конвейерами. Как отмечают официальные представители, такие станки часто работают в комплексе с другим оборудованием Nanxing, обеспечивая полный цикл обработки — от раскроя до присадки .

Резюме

Nanxing NB7CJNQVKL — это продуманный станок для тех, кому нужно получать стабильное качество на выходе без постоянного вмешательства наладчика. Наличие двух узлов фрезерования свесов, мощная клеевая станция с автоподачей гранул и весомая станина выводят его в лидеры линейки оборудования для среднего бизнеса. Это инвестиция в скорость обработки и премиальное качество кромки, которое оценит самый взыскательный клиент.
