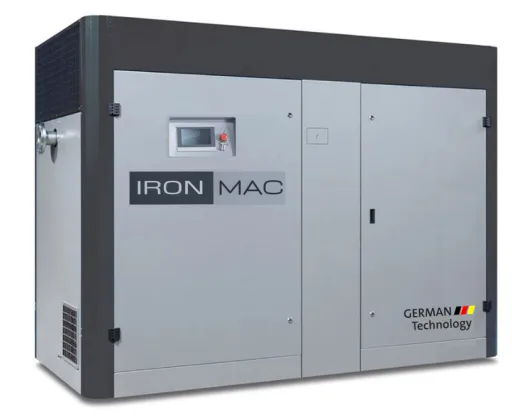

Винтовой компрессор IRONMAC IC 150/10 AM GTS series

Винтовой компрессор IRONMAC IC 150/10 AM GTS series: максимальная производительность двухступенчатой технологии

Обзор модели: мощность, производительность и конструктивные особенности

Модель IRONMAC IC 150/10 AM GTS series представляет собой флагманский агрегат в линейке двухступенчатых винтовых компрессоров с прямым приводом. Суммарная установленная мощность электродвигателей составляет 110 кВт, что позволяет оборудованию выдавать 20,58 кубических метра сжатого воздуха в минуту при рабочем давлении 10 бар. Данная модель ориентирована на крупные промышленные предприятия с высоким, непрерывным или циклически меняющимся потреблением сжатого воздуха: горнорудная промышленность, металлургические комбинаты, крупные автомобильные и авиастроительные заводы, мощные деревообрабатывающие производства, предприятия химической и нефтегазовой отрасли.

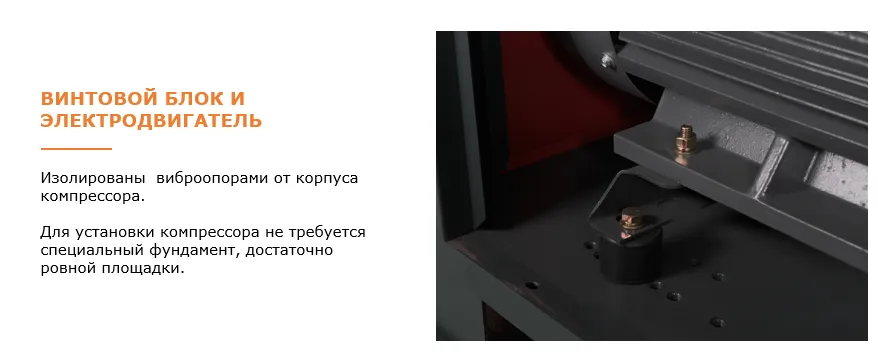

Габаритные размеры установки: длина 2740 мм, ширина 2158 мм, высота 2000 мм. Масса оборудования составляет 2600 кг. Увеличенные размеры и вес обусловлены необходимостью эффективного отвода тепла от двух мощных винтовых блоков и размещения маслобака повышенной ёмкости. Компрессор поставляется на виброизолирующих опорах, что позволяет устанавливать его без специального фундамента на бетонное основание или стальную раму.

Двухступенчатая схема сжатия: как 110 кВт превращаются в 20,58 м³/мин

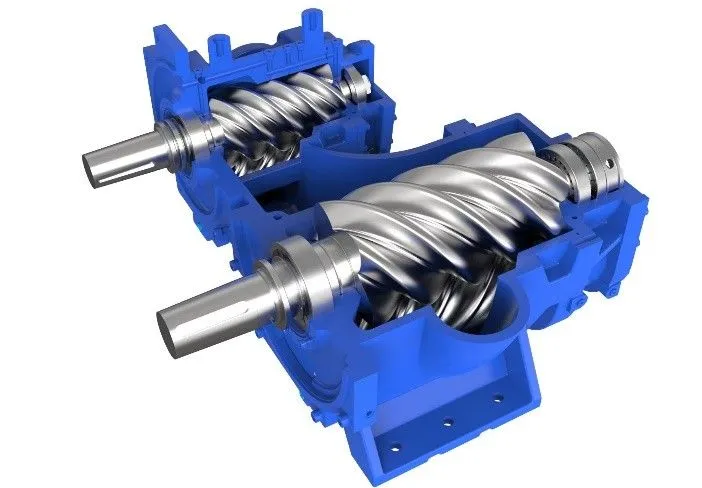

В основе модели IRONMAC IC 150/10 AM GTS series лежит двухступенчатый принцип сжатия с промежуточным охлаждением воздушно-масляной смеси. Алгоритм работы:

1. Первая ступень – воздух, прошедший через воздушный фильтр, смешивается с маслом и сжимается в первом винтовом блоке до промежуточного давления (как правило, 3,5–4,0 бар). Температура смеси повышается, но остаётся в допустимых пределах благодаря высокой теплоёмкости масла.

2. Промежуточный тракт – воздушно-масляная смесь из первой ступени направляется в систему охлаждения (частично встроенную в маслобак), где её температура снижается.

3. Вторая ступень – охлаждённая смесь поступает во второй винтовой блок и дожимается до финальных 10 бар.

Преимущества двухступенчатой схемы перед одноступенчатыми компрессорами мощностью 110 кВт:

Энергоэффективность двухступенчатой схемы достигает 99,8% – практически вся подведённая электрическая мощность преобразуется в полезную работу сжатия.

Прямой привод: надёжность и КПД без ремней

В модели IC 150/10 AM GTS series реализован настоящий прямой привод – каждый из двух низкооборотных двигателей на постоянных магнитах жёстко соединён с соответствующим винтовым блоком через упругую муфту (или напрямую на одном валу, в зависимости от модификации). Преимущества:

• Нулевые потери на ременную передачу – типичные потери в ременном приводе составляют 3–5% от мощности двигателя.

• Отсутствие расходных материалов – ремни, шкивы и натяжные ролики не требуют замены.

• Высокая точность синхронизации – строгая согласованность вращения первой и второй ступеней критична для предотвращения перегрузок.

• Снижение уровня шума – ремни являются источником высокочастотного свиста.

Для модели мощностью 110 кВт прямой привод обеспечивает дополнительные 5–7 кВт полезной мощности по сравнению с ременной схемой.

Частотный преобразователь INOVANCE: адаптивное управление и энергосбережение

Компрессор оснащается частотным преобразователем INOVANCE (модель из серии для синхронных двигателей с постоянными магнитами). Ключевые функции:

• Плавный пуск – пусковые токи ограничены на уровне 120–150% от номинальных, что особенно важно для мощного оборудования (110 кВт) – без частотника пусковые токи достигали бы 600–700 А.

• Поддержание давления с точностью ±0,1 бар – регулятор в реальном времени изменяет частоту вращения двигателей (и, соответственно, производительность) в зависимости от расхода воздуха в пневмосети.

• Энергосбережение – при снижении расхода воздуха, например, в ночную смену или при неполной загрузке производства, потребляемая мощность линейно уменьшается. Экономия электроэнергии по сравнению с системой «пуск-стоп» или загрузкой-разгрузкой может достигать 35–45% при среднем расходе 60–70% от номинала.

• Защитные функции – автоматическое отключение при коротком замыкании, перегрузке по току, обрыве фазы, перенапряжении, перегреве радиаторов преобразователя.

Преобразователь интегрирован в общую систему управления и полностью программируем через сенсорный контроллер.

Двигатели: постоянные магниты, IP65, класс IE3

Модель IRONMAC IC 150/10 AM GTS series комплектуется двумя трёхфазными синхронными электродвигателями с возбуждением от постоянных магнитов, встроенных в ротор. Технические характеристики двигателей:

IP65 позволяет безопасно эксплуатировать компрессор в условиях цементной пыли, древесной стружки, высокой влажности или при периодической мойке оборудования (например, на пищевых производствах). Низкая скорость вращения снижает износ подшипников и увеличивает ресурс винтовых пар.

Уровень шума – 78 дБ(А) для 110 кВт

Для компрессора мощностью 110 кВт и производительностью более 20 м³/мин достижение уровня шума 78 дБ(А) является выдающимся инженерным результатом. Для сравнения: большинство промышленных винтовых компрессоров аналогичной производительности (20–22 м³/мин) создают шум 85–92 дБ(А). Низкий шум достигнут за счёт:

• Двухступенчатой схемы – каждая ступень работает при меньшей степени сжатия и с меньшей окружной скоростью винтов.

• Прямого привода – отсутствие ремней и высокоскоростных промежуточных подшипников.

• Усиленного кожуха – стальной каркас с наполнителем из базальтовой ваты толщиной 50–80 мм и внутренним перфорированным металлическим экраном.

• Виброизолирующих опор – резино-металлические подушки развязывают компрессор и пол, предотвращая передачу вибраций.

При уровне 78 дБ(А) персонал может находиться рядом с работающим компрессором без средств индивидуальной защиты слуха (хотя в промышленности рекомендуется использовать беруши при длительном воздействии выше 80 дБ(А)). Компрессор может быть установлен непосредственно в производственном цехе, а не в отдельном шумоглушащем помещении.

Трёхступенчатая система сепарации масла

Вертикальный маслобак модели IC 150/10 AM GTS series спроектирован с увеличенным объёмом (более 200 литров масла) и содержит трёхуровневую систему отделения масла от сжатого воздуха:

1. Центробежная (циклонная) ступень – воздушно-масляная смесь, выходящая из второй ступени, тангенциально входит в бак, закручивается, и крупные капли масла (размером >10 мкм) отбрасываются на стенки и стекают в нижнюю часть.

2. Гравитационная ступень – поток поднимается вверх со скоростью менее 0,3 м/с, что позволяет каплям масла размером 1–10 мкм оседать под действием силы тяжести.

3. Коалесцентный сепаратор – финишный фильтрующий элемент из микрофибры задерживает аэрозольные частицы масла размером до 0,1 мкм. Мелкие капли коалесцируют (сливаются) в более крупные и стекают в дренажную полость.

Остаточное содержание масла в сжатом воздухе на выходе из сепаратора – не более 3 мг/м³, что соответствует классу 2 по ISO 8573-1. Это позволяет использовать воздух для питания пневмоинструмента, пневмоприводов станков, систем пневмотранспорта, а также для большинства технологических процессов, не требующих абсолютно обезжиренного воздуха (класс 1 – ≤0,01 мг/м³).

Эргономика обслуживания: смотровое окно и кран слива масла

Конструкция маслобака предусматривает:

• Смотровое окно уровня масла – прозрачное стекло с рисками «MIN» и «MAX», расположенное на удобной высоте (не требуется лестница). Опционально доступна подсветка окна для тёмных цехов.

• Шаровый кран слива масла – установлен в нижней точке бака, имеет присоединительную резьбу 1/2" или 3/4", позволяет подсоединить шланг и слить отработанное масло без инструментов и насосов.

Регламент технического обслуживания для модели IC 150/10 AM GTS series:

Для тяжёлых условий эксплуатации (высокая запылённость, высокая влажность, непрерывная работа 24/7) рекомендуется сокращать интервал замены воздушного фильтра до 1000 часов.

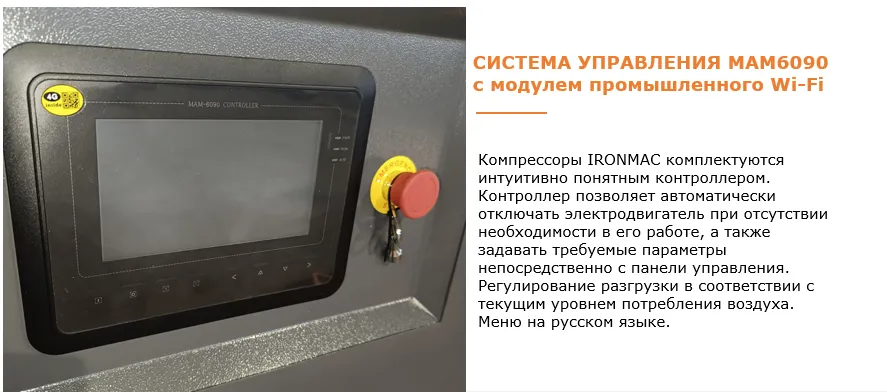

Сенсорный контроллер и Wi-Fi модуль

Компрессор IRONMAC IC 150/10 AM GTS series управляется через цветной сенсорный TFT-контроллер с диагональю 7 дюймов. Интерфейс переведён на русский язык, поддерживает многоуровневый доступ (оператор, инженер, администратор). Отображаемые параметры:

• текущее давление на выходе из каждой ступени и в ресивере;

• температура воздуха на всасывании, после первой и второй ступени;

• температура масла в баке;

• наработка часов (общая и после последнего ТО);

• частота вращения двигателей (отображается в % от номинала);

• потребляемая мощность, сила тока по фазам;

• история ошибок и предупреждений (до 100 событий).

Встроенный Wi-Fi модуль (стандарт IEEE 802.11 b/g/n) обеспечивает:

• Удалённый доступ через веб-интерфейс или мобильное приложение (iOS, Android) без дополнительных шлюзов.

• Автоматическую отправку уведомлений на электронную почту или в мессенджеры (Telegram, WhatsApp через API) о наступлении срока ТО, авариях, критических отклонениях параметров.

• Формирование отчётов о работе компрессора (потребление электроэнергии, объём выработанного воздуха, КПД) за заданный период.

• Интеграцию в системы диспетчеризации верхнего уровня по протоколам Modbus TCP и OPC UA.

Для предприятий с закрытым контуром (без доступа в интернет) Wi-Fi модуль может работать в локальном режиме или быть заменён на проводной Ethernet-адаптер.

Сводная таблица технических характеристик

Сравнение с моделями серии AM GTS

Для удобства выбора приведём сравнительную таблицу трёх моделей на давление 10 бар:

Модели IC 120/10 и IC 150/10 имеют одинаковые корпуса и маслобак, различаются только винтовыми блоками и настройкой частотного преобразователя. Это позволяет при необходимости модернизации заменить винтовые блоки и увеличить производительность с 16,45 до 20,58 м³/мин (при условии достаточной мощности электросети).

Гарантия и сервисное сопровождение

Производитель IRONMAC предоставляет расширенную гарантию 24 месяца на компрессор IRONMAC IC 150/10 AM GTS series. Гарантия распространяется на все узлы и детали, кроме расходных материалов (фильтры, масло, сепаратор). Условия:

• замена дефектных узлов производится без дополнительной оплаты;

• выезд сервисного инженера в течение 2–3 рабочих дней с момента регистрации гарантийного случая (в городах присутствия – 24 часа);

• бесплатная техническая поддержка по телефону и через систему удалённого доступа (Wi-Fi).

Сервисный пакет от официального партнёра включает:

• доставку оборудования до склада заказчика (автотранспортом или Ж/Д);

• шеф-монтаж и пусконаладку с проверкой всех систем;

• обучение персонала работе с контроллером и частотным преобразователем;

• поставку оригинальных запасных частей и расходных материалов на весь срок эксплуатации;

• заключение договора на послегарантийное обслуживание с регулярными осмотрами (раз в 3 месяца или по запросу).

Заключение

IRONMAC IC 150/10 AM GTS series – это мощный двухступенчатый винтовой компрессор с прямым приводом, частотным преобразователем INOVANCE и двигателями класса защиты IP65. Производительность 20,58 м³/мин при давлении 10 бар и установленной мощности 110 кВт обеспечивает самый низкий в своём классе удельный расход электроэнергии (около 5,35 кВт на 1 м³/мин). Уровень шума всего 78 дБ(А) позволяет устанавливать компрессор непосредственно в производственных помещениях. Встроенный Wi-Fi модуль и сенсорный контроллер делают управление и мониторинг максимально удобными. Гарантия 24 месяца подтверждает высокое качество сборки и комплектующих.

Модель рекомендуется для предприятий с постоянным или переменным расходом сжатого воздуха от 10 до 20 м³/мин, требующих высокой энергоэффективности, низкого уровня шума и минимальных затрат на обслуживание.
