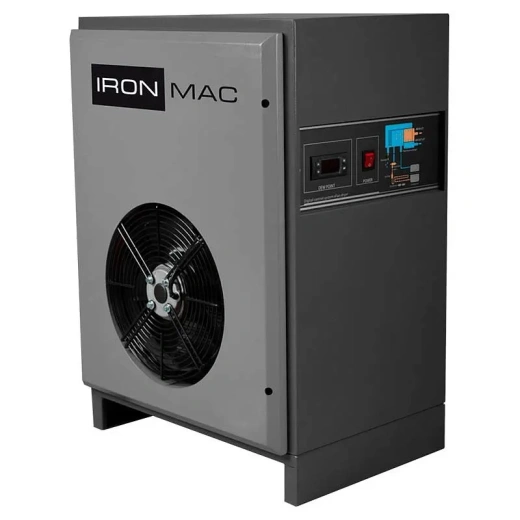

Рефрижераторный осушитель IRONMAC I-50 AM

Рефрижераторный осушитель IRONMAC I-50 AM: производительность и надёжность для масштабных производств

Введение

В условиях крупного промышленного производства сжатый воздух является критически важным ресурсом, от качества которого зависят бесперебойность работы оборудования, долговечность пневмолиний и стабильность технологических процессов. Однако даже самый современный компрессор не может гарантировать чистоту воздуха: атмосферная влага, попадая в пневмосистему, вызывает коррозию трубопроводов, преждевременный износ пневмоинструмента, заклинивание клапанов и снижение качества готовой продукции. Для решения этих задач необходимы мощные и надёжные осушители сжатого воздуха.

Рефрижераторный осушитель IRONMAC I-50 AM представляет собой высокопроизводительное устройство базовой комплектации, предназначенное для непрерывного удаления конденсата из сжатого воздуха в промышленных сетях с расходом до 6,5 м³/мин. Эта модель сочетает в себе двухконтурную систему охлаждения, автоматический дренаж, низкий уровень шума и усиленную конструкцию, рассчитанную на интенсивную эксплуатацию. Отсутствие сложной электроники делает оборудование максимально простым в обслуживании, что особенно ценно на крупных предприятиях с круглосуточным режимом работы.

В данной статье мы детально разберём технические характеристики, конструктивные особенности, эксплуатационные преимущества и типовые области применения осушителя I-50 AM, а также дадим практические рекомендации по его интеграции в пневмосеть и обслуживанию.

Назначение и принцип работы

Осушитель IRONMAC I-50 AM предназначен для охлаждения сжатого воздуха, поступающего от компрессора, с последующей конденсацией и отделением водяных паров. Принцип действия основан на теплообмене между горячим сжатым воздухом и хладагентом (фреоном) в испарителе. Воздух охлаждается до температуры точки росы — в диапазоне от +2 до +10°С, при которой влага переходит из парообразного состояния в жидкое. Образовавшийся конденсат собирается в сепараторе и автоматически удаляется через дренажное устройство, а осушенный воздух направляется в магистраль для питания пневмоприводов, инструментов и технологического оборудования.

Эффективность осушения достигает 99%, что гарантирует защиту трубопроводов, арматуры и конечных потребителей от коррозии, продлевает межсервисные интервалы фильтров и предотвращает замерзание конденсата в холодное время года. Модель I-50 AM рассчитана на непрерывную работу в широком диапазоне температур окружающей среды (от +1 до +45°С) и способна выдерживать значительные пиковые нагрузки до 6,5 м³/мин при рабочем давлении до 16 бар, что делает её оптимальным выбором для крупных промышленных объектов.

Технические характеристики IRONMAC I-50 AM

Для правильного подбора осушителя под конкретную пневмосистему необходимо точно сопоставить его параметры с потребностями производства. В таблице ниже приведены ключевые характеристики модели I-50 AM:

Производительность 6500 л/мин позволяет обеспечивать сухим воздухом крупные производственные участки, включая линии покраски, сборочные цеха, упаковочные комплексы, а также питание мощного пневмоинструмента и пневмоприводов. Потери давления на осушителе не превышают 0,2 бар, что практически не влияет на эффективность работы пневмосети. Габариты 700×540×950 мм и масса 63 кг обусловлены необходимостью размещения увеличенного теплообменника и мощного компрессора хладагента, однако устройство остаётся достаточно компактным для стационарного монтажа в цехах. Применение хладагента R410a с низким потенциалом глобального потепления соответствует современным экологическим стандартам.

Конструктивные особенности IRONMAC I-50 AM

Двухконтурная система охлаждения

Основой высокой производительности осушителя является двухконтурная схема теплообмена. Фреоновый контур полностью герметичен, заправлен хладагентом R410a на весь срок службы и не требует дозаправки. Медный теплообменник с увеличенной площадью оребрения обеспечивает отличную теплопередачу и устойчивость к коррозии. Второй контур — воздушный, с принудительным обдувом радиатора мощным осевым вентилятором. Благодаря оптимальной геометрии радиатора и высокой производительности вентилятора, система эффективно отводит тепло даже при температуре окружающей среды до +45°С, сохраняя заданную точку росы независимо от внешних условий.

Низкий уровень шума

При столь высокой производительности вопрос акустического комфорта становится особенно актуальным. Инженеры IRONMAC применили вентилятор с аэродинамически оптимизированными лопастями, что существенно снижает турбулентность воздушного потока и уровень шума. Компрессор хладагента установлен на виброизолирующих опорах, а корпус имеет звукопоглощающее покрытие. В результате уровень звукового давления модели I-50 AM не превышает допустимых значений согласно ГОСТ 12.1.003, что позволяет размещать осушитель непосредственно в цехе без необходимости дополнительной звукоизоляции или выноса в отдельное помещение.

Автоматический конденсатоотводчик

Для надёжного удаления накапливающейся влаги осушитель оснащён поплавковым механическим дренажем, работающим без потерь сжатого воздуха. При достижении определённого уровня конденсата в сепараторе поплавок поднимается и открывает выпускной клапан, который автоматически закрывается после опорожнения. Такая конструкция исключает необходимость ручного слива, предотвращает переполнение сепаратора и гарантирует, что влага не попадёт в магистраль. Дренажное отверстие имеет стандартный штуцер для подключения к системе сбора конденсата, что упрощает утилизацию.

Защита от обледенения

При работе в условиях низких температур или при пониженной нагрузке существует риск образования льда на испарителе, что приводит к падению эффективности осушения и возможным повреждениям. Для предотвращения этого в модели I-50 AM установлен байпасный клапан горячего газа. Когда температура испарителя опускается ниже критического порога, клапан автоматически направляет часть горячего хладагента непосредственно в испаритель, повышая его температуру и предотвращая обледенение. Эта функция гарантирует стабильную работу осушителя в неотапливаемых помещениях и в зимний период, что особенно важно для предприятий с сезонным режимом работы.

Удобство монтажа и обслуживания

Корпус осушителя спроектирован для надёжной стационарной установки в составе компрессорных станций. Устройство монтируется на полу или на специальной раме с использованием анкерных болтов. Верхнее расположение входного и выходного патрубков с резьбой RC 1-1/2” обеспечивает удобный доступ для подключения магистральных трубопроводов большого диаметра и быстрого демонтажа при необходимости. Съёмные защитные панели позволяют осматривать внутренние компоненты (теплообменник, дренаж, электродвигатель вентилятора) без полной разборки, что сокращает время планового технического обслуживания. Масса 63 кг требует использования подъёмных механизмов при монтаже, что стандартно для оборудования такого класса.

Преимущества использования IRONMAC I-50 AM

Высокая энергоэффективность

При производительности 6,5 м³/мин потребляемая мощность составляет всего 1,2 кВт, что является отличным показателем для устройств данного класса. Экономия электроэнергии достигается за счёт оптимального подбора компрессора хладагента и высокоэффективного теплообменника. Современный термостат включает компрессор только при достижении верхнего температурного порога, избегая непрерывной работы на холостом ходу. Это позволяет снизить энергопотребление на 20–30% по сравнению с устаревшими моделями. Кроме того, автоматический дренаж без потерь воздуха исключает непроизводительный сброс сжатого воздуха, что также сокращает общие эксплуатационные расходы.

Надёжность и долговечность

Осушитель собран из комплектующих ведущих мировых производителей: герметичный компрессор с тепловой защитой от перегрева, медные теплообменные трубы с антикоррозионным покрытием, надёжные электроклапаны и термостаты. Продуманная компоновка узлов сводит к минимуму вибрации и механические напряжения, что положительно сказывается на ресурсе оборудования. При своевременной очистке радиатора и проверке дренажа средний срок службы превышает 10 лет. Производитель предоставляет гарантию 12 месяцев, а разветвлённая сеть сервисных центров обеспечивает оперативное восстановление работоспособности в случае необходимости.

Простота эксплуатации

Модель I-50 AM управляется с помощью механического регулятора давления и термостата, которые настраиваются один раз при вводе в эксплуатацию. После этого осушитель работает полностью автоматически, не требуя вмешательства оператора. Индикация питания и работы вентилятора видны визуально. Техническое обслуживание сводится к периодической очистке радиатора от пыли и проверке работоспособности дренажа — никаких сложных регламентных работ не предусмотрено. Это делает оборудование идеальным для крупных предприятий, где обслуживающий персонал может быть ограничен.

Универсальность подключения

Присоединительная резьба RC 1-1/2” соответствует общепромышленному стандарту для магистралей большого диаметра, что позволяет легко встраивать осушитель в существующие пневмолинии без применения дополнительных переходников. Диапазон рабочих давлений до 16 бар охватывает подавляющее большинство промышленных сетей. Осушитель совместим с поршневыми, винтовыми и спиральными компрессорами любых марок, что обеспечивает гибкость при проектировании новых и модернизации существующих систем.

Стабильное качество осушения

Двухконтурная система и точный термостат обеспечивают поддержание точки росы на уровне от +2 до +10°С независимо от колебаний расхода воздуха и внешней температуры. Это гарантирует, что влажность в магистрали остаётся в допустимых пределах, защищая оборудование от коррозии, а продукцию — от брака, связанного с конденсатом. Для процессов, требующих особой чистоты воздуха (покраска, фармацевтика), это критически важное преимущество.

Сферы применения

Благодаря высокой производительности и надёжности, осушитель IRONMAC I-50 AM широко востребован на следующих объектах:

• Крупные машиностроительные и металлообрабатывающие заводы — питание пневмоприводов станков, зажимных устройств, систем транспортировки стружки, пневматических прессов. Сухой воздух предотвращает коррозию направляющих и повышает точность обработки.

• Автомобильные заводы и крупные автосервисные центры — подача осушенного воздуха к краскопультам, гайковертам, шлифмашинам, оборудованию для шиномонтажа. Отсутствие влаги исключает дефекты ЛКП и увеличивает ресурс инструмента при интенсивной эксплуатации.

• Деревообрабатывающие комбинаты — осушка воздуха для пневмоцилиндров подачи заготовок, систем пневмотранспорта опилок и стружки. Влага может вызывать набухание древесины и снижать качество готовых изделий.

• Упаковочные и пищевые производства — подготовка воздуха для фасовочных автоматов, термоформовочных машин, вакуумных упаковщиков. Контроль влажности критичен для сохранения упаковочных материалов и предотвращения конденсата внутри тары.

• Химическая, нефтехимическая и фармацевтическая промышленность — подача сухого сжатого воздуха для реакторов, смесителей, фильтр-прессов, анализаторов. Исключение влаги гарантирует чистоту технологических сред и предотвращает нежелательные реакции.

• Крупные строительные площадки и горнодобывающие предприятия — обеспечение осушенным воздухом строительного пневмоинструмента (отбойные молотки, перфораторы) и оборудования для бурения.

Осушитель эффективно работает как в закрытых отапливаемых цехах, так и в неотапливаемых помещениях благодаря широкому диапазону температур и встроенной защите от обледенения.

Сравнение с моделью I-50 DIGI и другими AM

В линейке IRONMAC модель I-50 AM является базовой версией высокой производительности. В отличие от неё, модель I-50 DIGI оснащена микропроцессорным контроллером с LED-дисплеем, позволяющим точно устанавливать точку росы, отслеживать параметры в реальном времени и проводить самодиагностику. В AM-версии управление осуществляется механическим термостатом, что делает её проще, дешевле и надёжнее в условиях, где не требуется прецизионная регулировка влажности.

По сравнению с младшими моделями AM (I-10 AM, I-20 AM, I-30 AM), I-50 AM имеет значительно большую производительность (6,5 против 1,2–3,6 м³/мин), увеличенный теплообменник, более мощный компрессор хладагента (1,2 кВт) и усиленную конструкцию, рассчитанную на интенсивную эксплуатацию. Габариты и вес также выше, что обусловлено необходимостью отводить большее количество тепла. Выбор между моделями зависит от максимального расхода воздуха на предприятии — I-50 AM оптимальна для крупных производств с несколькими точками потребления.

Рекомендации по установке и эксплуатации

Для обеспечения долгосрочной и безотказной работы осушителя IRONMAC I-50 AM соблюдайте следующие правила:

1. Место установки: монтируйте осушитель после ресивера (воздухосборника) и перед фильтрами очистки. Это снижает температуру и пульсации воздуха на входе, уменьшая нагрузку на теплообменник. Перед осушителем обязательно установите фильтр-влагоотделитель грубой очистки для защиты от механических примесей и масляного аэрозоля.

2. Вентиляция: обеспечьте свободный доступ воздуха к радиатору — минимальное расстояние до стен или другого оборудования не менее 50 см. Перекрытие воздушного потока ухудшает отвод тепла и может привести к перегреву компрессора хладагента.

3. Байпасная линия: предусмотрите обводной трубопровод с запорной арматурой (диаметром не менее RC 1-1/2”), чтобы при необходимости проводить обслуживание или замену осушителя без остановки всей пневмосети.

4. Очистка радиатора: не реже одного раза в месяц очищайте радиатор от осевшей пыли и грязи с помощью сжатого воздуха (давление не выше 3 бар) или мягкой щётки. Забитый радиатор — основная причина снижения эффективности и выхода из строя компрессора. В условиях запылённых цехов периодичность следует увеличить до 2 раз в месяц.

5. Проверка дренажа: ежедневно визуально контролируйте работу конденсатоотводчика. При засорении дренажного отверстия возможно переполнение сепаратора и проникновение влаги в магистраль. При необходимости прочищайте дренаж и проверяйте поплавковый механизм.

6. Зимний режим: при эксплуатации в неотапливаемых помещениях регулярно проверяйте исправность байпасного клапана горячего газа — он предотвращает обледенение испарителя. При длительных морозах рекомендуется дополнительно утеплять корпус.

7. Длительный простой: если оборудование не используется более недели, отключите его от сети, стравите давление и слейте конденсат из сепаратора, чтобы избежать коррозии внутренних элементов.

8. Электроснабжение: убедитесь, что питающая линия и автоматические выключатели рассчитаны на пусковой ток компрессора (до 3-х кратного от номинального).

Соблюдение этих рекомендаций позволит продлить межсервисный интервал до 2000 моточасов и обеспечить общий срок службы более 10 лет.

Заключение

Рефрижераторный осушитель IRONMAC I-50 AM — это надёжное, производительное и экономичное решение для осушения сжатого воздуха в крупных промышленных пневмосистемах с расходом до 6,5 м³/мин. Сочетание двухконтурной системы охлаждения, автоматического дренажа, низкого уровня шума и усиленной конструкции делает эту модель оптимальным выбором для машиностроительных заводов, автомобильных производств, деревообрабатывающих комбинатов, упаковочных и пищевых линий, химических и фармацевтических предприятий, а также для крупных строительных и горнодобывающих объектов.

Отсутствие сложной электроники не снижает качество осушения, а наоборот, повышает надёжность и упрощает эксплуатацию, что особенно ценно в условиях круглосуточной интенсивной работы и ограниченного обслуживающего персонала. Стабильная точка росы от +2 до +10°С, рабочее давление до 16 бар и минимальные потери давления гарантируют защиту пневмооборудования от коррозии и преждевременного износа, а также высокое качество выпускаемой продукции. Инвестируя в осушитель IRONMAC I-50 AM, вы получаете проверенный временем аппарат, адаптированный к российским климатическим условиям, с официальной гарантией и доступной сервисной поддержкой. Сухой воздух — это залог долгой и бесперебойной работы вашего производства. Сделайте правильный выбор вместе с IRONMAC.
