Рефрижераторный осушитель IRONMAC I-30 AM

Рефрижераторный осушитель IRONMAC I-30 AM: мощность, надёжность и экономия для промышленных пневмосетей

Введение

Сжатый воздух является одним из основных источников энергии на современных промышленных предприятиях. Однако его качество часто оставляет желать лучшего: атмосферная влага, попадая в пневмосистему, вызывает коррозию трубопроводов, преждевременный износ пневмоинструмента, заклинивание регулирующей арматуры и брак в технологических процессах. Чтобы избежать этих проблем, необходимо использовать осушители сжатого воздуха. Среди множества типов оборудования рефрижераторные осушители занимают лидирующие позиции благодаря своей эффективности, экономичности и неприхотливости в обслуживании.

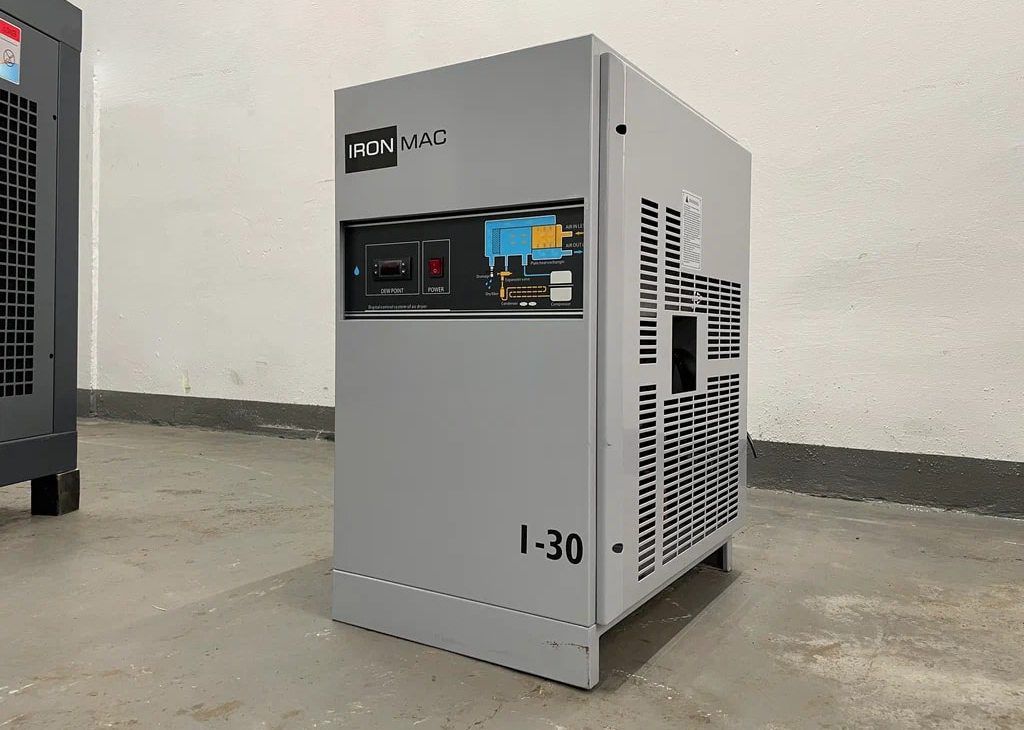

Рефрижераторный осушитель IRONMAC I-30 AM представляет собой высокопроизводительное устройство базовой комплектации, созданное для непрерывной осушки сжатого воздуха в промышленных сетях с расходом до 3,6 м³/мин. Модель сочетает в себе двухконтурную систему охлаждения, автоматический дренаж, низкий уровень шума и высокую механическую надёжность. Отсутствие сложной электроники делает оборудование максимально простым в эксплуатации и доступным по цене, при этом качество осушения остаётся на уровне лучших мировых аналогов.

В данной статье мы детально рассмотрим технические характеристики, конструктивные особенности, преимущества и сферы применения осушителя I-30 AM, а также дадим практические рекомендации по его выбору и интеграции в пневмосистему.

Назначение и принцип работы

Осушитель IRONMAC I-30 AM предназначен для охлаждения сжатого воздуха, поступающего от компрессора, с целью конденсации и удаления водяных паров. Принцип действия базируется на теплообмене между горячим сжатым воздухом и хладагентом (фреоном). Воздух проходит через испаритель, где его температура понижается до точки росы — обычно от +2 до +10°С. При таком охлаждении пар превращается в капельки жидкости, которые затем отделяются в сепараторе и выводятся через автоматический дренаж. Осушенный воздух направляется в магистраль для питания пневмооборудования.

Эффективность удаления влаги достигает 99%, что гарантирует защиту трубопроводов, арматуры и конечных потребителей от коррозии и преждевременного износа. Модель рассчитана на непрерывную работу в широком диапазоне температур окружающей среды (от +1 до +45°С) и способна выдерживать пиковые нагрузки до 3,6 м³/мин при рабочем давлении до 16 бар.

Технические характеристики IRONMAC I-30 AM

Для корректного подбора осушителя под конкретную пневмосистему необходимо знать его основные параметры. В таблице ниже приведены ключевые характеристики модели I-30 AM:

Производительность 3600 л/мин позволяет обеспечивать сухим воздухом несколько производственных участков одновременно, включая линии покраски, упаковки, сборки, а также питание мощного пневмоинструмента. Потери давления на осушителе не превышают 0,2 бар, что практически не влияет на общую эффективность пневмосети. Габариты 580×460×785 мм и масса 56 кг делают устройство достаточно компактным для стационарного монтажа в цехах, а применение хладагента R410a с низким потенциалом глобального потепления соответствует современным экологическим стандартам.

Конструктивные особенности IRONMAC I-30 AM

Двухконтурная система охлаждения

Сердцем осушителя является двухконтурная схема теплообмена. Фреоновый контур полностью герметичен, заправлен хладагентом R410a на весь срок службы и не требует дозаправки. Медный теплообменник с оребрением обеспечивает высокую теплопередачу и устойчивость к коррозии. Второй контур — воздушный, с принудительным обдувом радиатора осевым вентилятором. Увеличенная площадь теплообмена и оптимизированная геометрия радиатора позволяют эффективно отводить тепло даже при температуре окружающей среды до +45°С, сохраняя заданную точку росы в любых условиях эксплуатации.

Низкий уровень шума

Одним из важнейших требований к промышленному оборудованию, устанавливаемому в рабочих зонах, является акустический комфорт. Инженеры IRONMAC разработали вентилятор с профилированными лопастями, который создаёт минимальный воздушный шум. Компрессор хладагента установлен на виброизолирующих резиновых опорах, а корпус снабжён звукопоглощающим материалом. В результате уровень звукового давления модели I-30 AM не превышает допустимых значений согласно ГОСТ 12.1.003, что позволяет размещать осушитель непосредственно в цехе без необходимости дополнительной звукоизоляции или удаления в отдельное помещение.

Автоматический конденсатоотводчик

Для надёжного удаления конденсата осушитель оснащён поплавковым механическим дренажем, работающим без потерь сжатого воздуха. При накоплении влаги в сепараторе поплавок поднимается и открывает выпускной клапан, который автоматически закрывается после опорожнения. Такая конструкция исключает ручной слив, предотвращает переполнение сепаратора и гарантирует, что влага не попадёт в магистраль. Дренажное отверстие имеет стандартный штуцер для подключения к системе сбора конденсата, что упрощает утилизацию.

Защита от обледенения

При работе в условиях низких температур или при пониженной нагрузке возможно образование льда на поверхности испарителя, что снижает эффективность осушения и может привести к поломке. Для предотвращения этого в модели I-30 AM установлен байпасный клапан горячего газа. Как только температура испарителя падает ниже заданного порога, клапан автоматически направляет часть горячего хладагента непосредственно в испаритель, повышая его температуру и предотвращая обледенение. Эта функция гарантирует стабильную работу осушителя в неотапливаемых помещениях и в зимний период.

Удобство монтажа и обслуживания

Корпус осушителя спроектирован для компактной установки в составе компрессорных станций. Устройство может быть смонтировано на полу, на металлической раме или на ресивере с помощью кронштейнов. Верхнее расположение входного и выходного патрубков с резьбой RC 1” обеспечивает удобный доступ для подключения трубопроводов и быстрого демонтажа при необходимости. Съёмные защитные панели позволяют осматривать внутренние компоненты (теплообменник, дренаж, электродвигатель вентилятора) без полной разборки, что сокращает время планового технического обслуживания.

Преимущества использования IRONMAC I-30 AM

Высокая энергоэффективность

Потребляемая мощность всего 0,55 кВт для производительности 3,6 м³/мин — это один из лучших показателей в своём классе. Экономия электроэнергии достигается за счёт оптимального подбора компрессора хладагента и эффективного теплообменника. В отличие от устаревших моделей с постоянным циклом работы, современный термостат включает компрессор только при достижении верхнего порога температуры, что снижает энергопотребление на 20–30%. Кроме того, автоматический дренаж без потерь воздуха исключает непроизводительный сброс сжатого воздуха, что также сокращает затраты.

Надёжность и долговечность

Осушитель собран из комплектующих ведущих мировых производителей: герметичный компрессор с тепловой защитой от перегрева, медные теплообменные трубы с антикоррозионным покрытием, надёжные электроклапаны и термостаты. Продуманная компоновка узлов минимизирует вибрации и механические напряжения, что положительно сказывается на ресурсе оборудования. При своевременной очистке радиатора и проверке дренажа средний срок службы превышает 10 лет. Производитель предоставляет гарантию 12 месяцев, а разветвлённая сеть сервисных центров обеспечивает оперативное восстановление работоспособности.

Простота эксплуатации

Модель I-30 AM управляется с помощью механического регулятора давления и термостата, которые настраиваются один раз при вводе в эксплуатацию. После этого осушитель работает полностью автоматически, не требуя вмешательства оператора. Индикация питания и работа вентилятора видны визуально. Техническое обслуживание сводится к периодической очистке радиатора от пыли и проверке работоспособности дренажа — никаких сложных регламентных работ не предусмотрено. Это делает оборудование идеальным для предприятий, где нет квалифицированного персонала по обслуживанию пневмосистем.

Универсальность подключения

Присоединительная резьба RC 1” соответствует общепромышленному стандарту, что позволяет легко встраивать осушитель в существующие пневмолинии без применения переходников и дополнительных фитингов. Диапазон рабочих давлений до 16 бар охватывает подавляющее большинство промышленных сетей. Осушитель совместим с поршневыми, винтовыми и спиральными компрессорами любых марок.

Стабильное качество осушения

Двухконтурная система и точный термостат обеспечивают поддержание точки росы на уровне от +2 до +10°С независимо от колебаний расхода воздуха и внешней температуры. Это гарантирует, что влажность в магистрали остаётся в допустимых пределах, защищая оборудование от коррозии, а продукцию — от брака, связанного с конденсатом.

Сферы применения

Благодаря высокой производительности и надёжности, осушитель IRONMAC I-30 AM широко востребован в различных отраслях:

• Крупные автосервисы, шиномонтажи и малярные участки — подача осушенного воздуха к краскопультам, гайковертам, шлифмашинам. Отсутствие влаги предотвращает появление точечных дефектов лакокрасочного покрытия, увеличивает ресурс инструмента и сокращает простои.

• Металлообрабатывающие и машиностроительные цеха — питание пневмоприводов станков, зажимных устройств, систем подачи СОЖ, транспортировки стружки. Сухой воздух предотвращает коррозию направляющих и повышает точность механической обработки.

• Деревообрабатывающие предприятия — осушка воздуха для пневмоцилиндров подачи заготовок, систем пневмотранспорта опилок и стружки. Влага может вызывать набухание древесины и снижать качество готовых изделий.

• Упаковочные линии и пищевые производства — подготовка воздуха для фасовочных автоматов, термоформовочных машин, вакуумных упаковщиков. Контроль влажности критичен для сохранения упаковочных материалов и предотвращения конденсата внутри тары.

• Химическая и фармацевтическая промышленность — подача сухого сжатого воздуха для реакторов, смесителей, фильтр-прессов. Исключение влаги гарантирует чистоту технологических сред и предотвращает нежелательные реакции.

• Строительные площадки и крупные передвижные компрессорные станции — обеспечение осушенным воздухом строительного пневмоинструмента (отбойные молотки, краскопульты).

Осушитель эффективно работает как в закрытых отапливаемых цехах, так и в неотапливаемых помещениях благодаря широкому диапазону температур и встроенной защите от обледенения.

Сравнение с моделью I-30 DIGI

В линейке IRONMAC модель I-30 AM является базовой версией, а I-30 DIGI — продвинутой с электронным управлением. Основное различие заключается в наличии у DIGI микропроцессорного контроллера и LED-дисплея, которые позволяют точно устанавливать точку росы, отслеживать параметры в реальном времени и проводить самодиагностику. В модели AM управление осуществляется механическим термостатом, что делает её проще, дешевле и надёжнее в условиях, где не требуется прецизионная регулировка влажности.

Выбор между AM и DIGI зависит от конкретных задач. Если технологический процесс чувствителен к малейшим отклонениям влажности (например, производство электроники или фармацевтика), предпочтительнее DIGI. Если же требуется простое, недорогое и неприхотливое оборудование для большинства промышленных применений, I-30 AM станет идеальным решением. При этом двухконтурная система, низкий уровень шума и автоматический дренаж полностью сохранены в обеих версиях.

Рекомендации по установке и эксплуатации

Для обеспечения долгосрочной и безотказной работы осушителя IRONMAC I-30 AM соблюдайте следующие простые правила:

1. Место установки: монтируйте осушитель после ресивера (воздухосборника) и перед фильтрами очистки. Это снижает температуру и пульсации воздуха на входе, уменьшая нагрузку на теплообменник. Перед осушителем рекомендуется установить фильтр-влагоотделитель грубой очистки для защиты от механических примесей.

2. Вентиляция: обеспечьте свободный доступ воздуха к радиатору — минимальное расстояние до стен или другого оборудования не менее 40 см. Перекрытие воздушного потока ухудшает отвод тепла и может привести к перегреву компрессора хладагента.

3. Байпасная линия: предусмотрите обводной трубопровод с запорной арматурой, чтобы при необходимости проводить обслуживание или замену осушителя без остановки всей пневмосети.

4. Очистка радиатора: не реже одного раза в месяц очищайте радиатор от осевшей пыли и грязи с помощью сжатого воздуха (давление не выше 3 бар) или мягкой щётки. Забитый радиатор — основная причина снижения эффективности и выхода из строя компрессора.

5. Проверка дренажа: периодически визуально контролируйте работу конденсатоотводчика. При засорении дренажного отверстия возможно переполнение сепаратора и проникновение влаги в магистраль. При необходимости прочищайте дренаж.

6. Зимний режим: при эксплуатации в неотапливаемых помещениях проверяйте исправность байпасного клапана горячего газа — он предотвращает обледенение испарителя.

7. Длительный простой: если оборудование не используется более недели, отключите его от сети, стравите давление и слейте конденсат из сепаратора, чтобы избежать коррозии внутренних элементов.

Соблюдение этих рекомендаций позволит продлить межсервисный интервал до 2000 моточасов и обеспечить общий срок службы более 10 лет.

Заключение

Рефрижераторный осушитель IRONMAC I-30 AM — это надёжное, производительное и экономичное решение для осушения сжатого воздуха в промышленных пневмосистемах с расходом до 3,6 м³/мин. Сочетание двухконтурной системы охлаждения, автоматического дренажа, низкого уровня шума и высокой механической прочности делает эту модель оптимальным выбором для автосервисов, металлообрабатывающих и деревообрабатывающих цехов, упаковочных линий, пищевых и химических производств, а также для крупных строительных площадок.

Отсутствие сложной электроники не снижает качество осушения, а наоборот, повышает надёжность и упрощает эксплуатацию, что особенно ценно в условиях интенсивной работы и ограниченного обслуживающего персонала. Стабильная точка росы от +2 до +10°С, рабочее давление до 16 бар и минимальные потери давления гарантируют защиту пневмооборудования от коррозии и преждевременного износа, а также высокое качество выпускаемой продукции.

Инвестируя в осушитель IRONMAC I-30 AM, вы получаете проверенный временем аппарат, адаптированный к российским климатическим условиям, с официальной гарантией и доступной сервисной поддержкой. Сухой воздух — это залог долгой и бесперебойной работы вашего производства. Сделайте правильный выбор вместе с IRONMAC.
