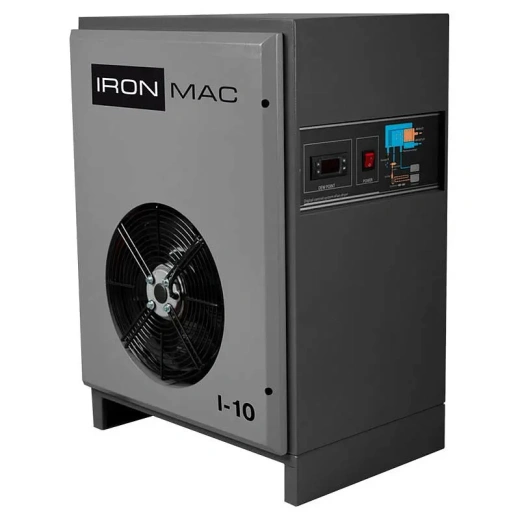

Рефрижераторный осушитель IRONMAC I-10 AM

Рефрижераторный осушитель IRONMAC I-10 AM: характеристики, преимущества и сферы применения

Введение

Качество сжатого воздуха напрямую влияет на эффективность работы пневматического оборудования и долговечность всей промышленной инфраструктуры. Избыточная влага в пневмосистеме — одна из основных причин коррозии трубопроводов, преждевременного износа пневмоинструмента, сбоев в работе автоматики и брака в технологических процессах. Рефрижераторный осушитель IRONMAC I-10 AM предлагает простое и экономичное решение для удаления конденсата из сжатого воздуха в системах с умеренным расходом.

В данной статье мы подробно разберем технические характеристики, конструктивные особенности, преимущества и области применения модели I-10 AM, а также сравним её с более продвинутыми версиями серии.

Назначение и принцип работы

Рефрижераторный осушитель IRONMAC I-10 AM предназначен для охлаждения сжатого воздуха и отделения содержащейся в нём влаги. Принцип действия основан на теплообмене между горячим сжатым воздухом и хладагентом (фреоном). Проходя через охлаждаемый радиатор, воздух понижает свою температуру до точки росы (+2…+10°С), при которой водяной пар конденсируется в капельки жидкости. Конденсат собирается в сепараторе и удаляется через автоматический дренаж, а осушенный воздух подаётся в пневмомагистраль.

Такая схема позволяет удалять до 99% влаги из воздушного потока, что значительно продлевает срок службы пневмооборудования и предотвращает коррозию внутренних поверхностей. Модель I-10 AM рассчитана на постоянную работу в промышленных условиях и отлично справляется с нагрузками до 1,2 м³/мин.

Технические характеристики IRONMAC I-10 AM

Ниже приведены основные параметры осушителя, которые необходимо учитывать при выборе оборудования для конкретной пневмолинии:

Модель I-10 AM обладает пропускной способностью 1200 литров в минуту, что достаточно для обслуживания одного-двух мощных пневмоинструментов или небольшой производственной линии. Потери давления на осушителе не превышают 0,2 бара, что сохраняет эффективность всей системы.

Конструктивные особенности

Двухконтурная система охлаждения

Одной из ключевых особенностей осушителей IRONMAC является двухконтурная схема теплообмена. Фреоновый контур полностью герметичен и не требует дозаправки в течение всего срока службы. Медный теплообменник обеспечивает отличную теплопередачу, а эффективная изоляция минимизирует теплопотери. Благодаря такому решению осушитель стабильно поддерживает заданную точку росы даже при колебаниях температуры окружающей среды от +1°С до +45°С.

Низкий уровень шума

Инженеры IRONMAC уделили особое внимание акустическому комфорту. В модели I-10 AM используется вентилятор с оптимизированной геометрией лопастей, что позволяет эффективно отводить тепло и при этом работать с крайне низким уровнем шума. Уровень звукового давления не превышает норм, установленных ГОСТ 12.1.003, что делает осушитель пригодным для установки в помещениях с постоянным присутствием персонала.

Надежная система удаления конденсата

Осушитель оснащён автоматическим конденсатоотводчиком поплавкового или электронного типа (в зависимости от комплектации). Устройство своевременно удаляет скопившуюся влагу без потерь сжатого воздуха, что экономит энергоресурсы и исключает необходимость ручного дренирования. Дренаж может быть подключён к общей системе сброса конденсата.

Защита от обледенения

Для предотвращения замерзания конденсата в холодное время года предусмотрен байпасный клапан горячего газа. Он автоматически регулирует поток хладагента при падении температуры, не допуская образования льда на испарителе. Это гарантирует бесперебойную работу осушителя даже при низких температурах окружающего воздуха.

Удобство монтажа и обслуживания

Корпус IRONMAC I-10 AM спроектирован для компактной установки — его можно разместить непосредственно на ресивере компрессора или на стене с помощью кронштейнов. Верхний подвод коммуникаций облегчает доступ к резьбовым соединениям, а съёмные панели позволяют быстро проводить визуальный осмотр и техническое обслуживание. Вес 36 кг и небольшие габариты упрощают транспортировку и монтаж.

Преимущества использования IRONMAC I-10 AM

Экономичность и энергоэффективность

Потребляемая мощность всего 0,25 кВт — это один из лучших показателей в своём классе. Низкое энергопотребление в сочетании с эффективным осушением позволяет существенно снизить эксплуатационные расходы по сравнению с устаревшими моделями. Автоматическая работа исключает непроизводительные затраты сжатого воздуха на продувку конденсата.

Высокая надёжность

Осушитель собран из комплектующих проверенных поставщиков, а продуманная компоновка узлов минимизирует вибрации и износ движущихся частей. Компрессор хладагента имеет защиту от перегрева и перегрузок по току. Средний срок службы оборудования превышает 10 лет при соблюдении регламента обслуживания. Гарантия производителя — 12 месяцев.

Простота эксплуатации

Управление осуществляется через механический регулятор давления (в базовой версии) или с помощью простого интерфейса. Все настройки производятся один раз при вводе в эксплуатацию, после чего осушитель работает в автоматическом режиме. Индикация состояния позволяет оперативно контролировать работу.

Универсальность подключения

Присоединительная резьба RC 3/4” является стандартом для большинства компрессорных установок и пневмосетей. Осушитель может быть встроен в любую линию подготовки воздуха без необходимости использования переходников или доработок.

Компактность

Габариты 480×380×665 мм позволяют разместить оборудование в ограниченном пространстве — это особенно важно для небольших мастерских, автосервисов и компактных производственных участков.

Сферы применения

Рефрижераторный осушитель IRONMAC I-10 AM находит применение в самых разных отраслях, где требуется качественная осушка сжатого воздуха при небольшом расходе:

• Автосервисы и шиномонтажи — для питания пневмоинструмента (гайковерты, пневмодрели, краскопульты) и покрасочных камер. Сухой воздух предотвращает появление дефектов лакокрасочного покрытия и продлевает ресурс инструмента.

• Малые металлообрабатывающие и деревообрабатывающие производства — для работы пневмозажимов, фрезерных станков, систем подачи СОЖ. Влажный воздух вызывает коррозию направляющих и ухудшает качество поверхности деталей.

• Строительные объекты и мобильные компрессорные станции — для обеспечения временных пневмолиний. Компактность и малый вес позволяют легко перемещать осушитель вместе с компрессором.

• Пищевая промышленность (вспомогательные линии) — для подготовки воздуха, контактирующего с упаковочными материалами. Удаление влаги предотвращает конденсацию внутри упаковок и сохраняет свойства продукции.

• Лаборатории и медицинские учреждения — для подачи чистого сухого воздуха к аналитическому оборудованию и стоматологическим установкам.

Осушитель подходит для работы с поршневыми, винтовыми и спиральными компрессорами, обеспечивая стабильную точку росы независимо от типа источника сжатого воздуха.

Сравнение с моделью I-10 DIGI

Модель I-10 AM является базовой версией серии и отличается от I-10 DIGI отсутствием электронного управления и цифрового дисплея. Однако это делает её более доступной по цене и простой в обслуживании — механическая регулировка не требует специальных знаний и легко настраивается на месте. Если ваш технологический процесс не требует прецизионного контроля точки росы, I-10 AM станет оптимальным выбором.

В то же время двухконтурная система, низкий уровень шума и автоматический конденсатоотводчик полностью сохранены в этой модели, что гарантирует высокое качество осушения.

Рекомендации по выбору и установке

При выборе осушителя I-10 AM следует учитывать реальный расход сжатого воздуха в пиковые нагрузки. Производительности 1,2 м³/мин достаточно для поддержания точки росы при среднем потреблении, но если расход превышает этот показатель, стоит рассмотреть модели большей производительности (например, I-20 AM или I-30 AM). Также важно обеспечить правильный монтаж: осушитель должен быть установлен после компрессора и ресивера, но перед фильтрами тонкой очистки и точками потребления.

Рекомендуется предусмотреть байпасную линию для возможности обслуживания осушителя без остановки всей пневмосети. Также следует регулярно проверять работу конденсатоотводчика и очищать радиатор от пыли — это продлит срок службы оборудования.

Заключение

Рефрижераторный осушитель IRONMAC I-10 AM — это надежное, экономичное и компактное решение для осушения сжатого воздуха в малых и средних промышленных системах. Производительность 1,2 м³/мин, рабочее давление до 16 бар и двухконтурная система охлаждения обеспечивают стабильное удаление влаги с точкой росы от +2 до +10°С. Низкий уровень шума, простота установки и минимальные эксплуатационные расходы делают эту модель выбором №1 для автосервисов, небольших мастерских, строительных площадок и пищевых производств.

Инвестируя в осушитель IRONMAC I-10 AM, вы защищаете своё пневмооборудование от коррозии, снижаете затраты на ремонт и обеспечиваете высокое качество выпускаемой продукции. Оборудование адаптировано к российским условиям эксплуатации и полностью соответствует требованиям промышленной безопасности.
