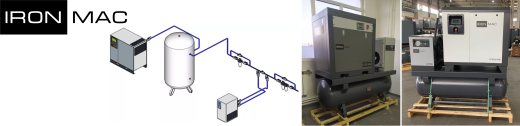

Блочная станция IRONMAC IC 30/10 AM VSD DF 500L

Блочная станция IRONMAC IC 30/10 AM VSD DF 500L: высокое давление и максимальная производительность для тяжёлой промышленности

Когда технологический процесс требует и расхода, и напора

В современной промышленности есть задачи, которые предъявляют двойные требования к компрессорному оборудованию: необходим не просто большой объём сжатого воздуха, но и стабильное высокое давление. Это характерно для металлургических комбинатов, где пневмозажимы и продувка печей требуют 10 бар при больших расходах; для предприятий по производству строительных материалов, где пневмотранспорт цемента и гипса ведётся на десятки метров; для нефтегазового сервиса, где продувка и испытания трубопроводов проводятся под повышенным давлением. В таких условиях производительность на уровне 3 м³/мин и выше становится не просто желательной, а обязательной.

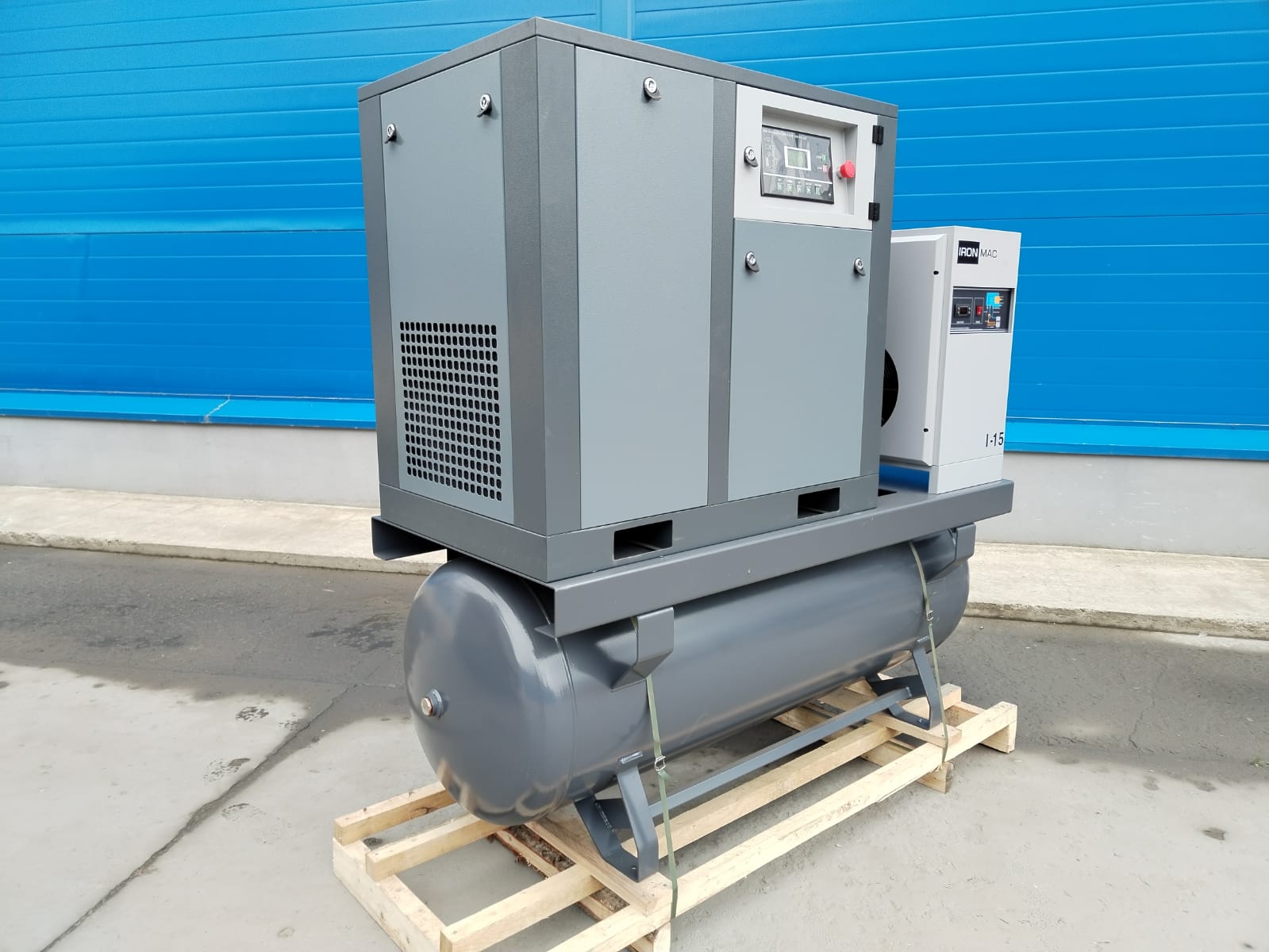

Блочная станция IRONMAC IC 30/10 AM VSD DF 500L создана именно для этих задач. Относясь к базовой, но высокопроизводительной серии AM VSD, она обеспечивает 3,26 м³/мин сжатого воздуха при рабочем давлении 10 бар. Мощность двигателя 22 кВт в сочетании с прямым приводом и интеллектуальным частотным управлением делает эту модель оптимальным выбором для крупных предприятий с интенсивным и неравномерным потреблением. В комплектацию входит магистральный фильтр грубой очистки, а увеличенное присоединение G1¼" гарантирует минимальные потери давления на выходе. Защита двигателя IP23 надёжно работает в стандартных цеховых условиях, а продуманная компоновка и удобный доступ к узлам обслуживания упрощают эксплуатацию даже в многосменном режиме.

Устройство и инженерные решения

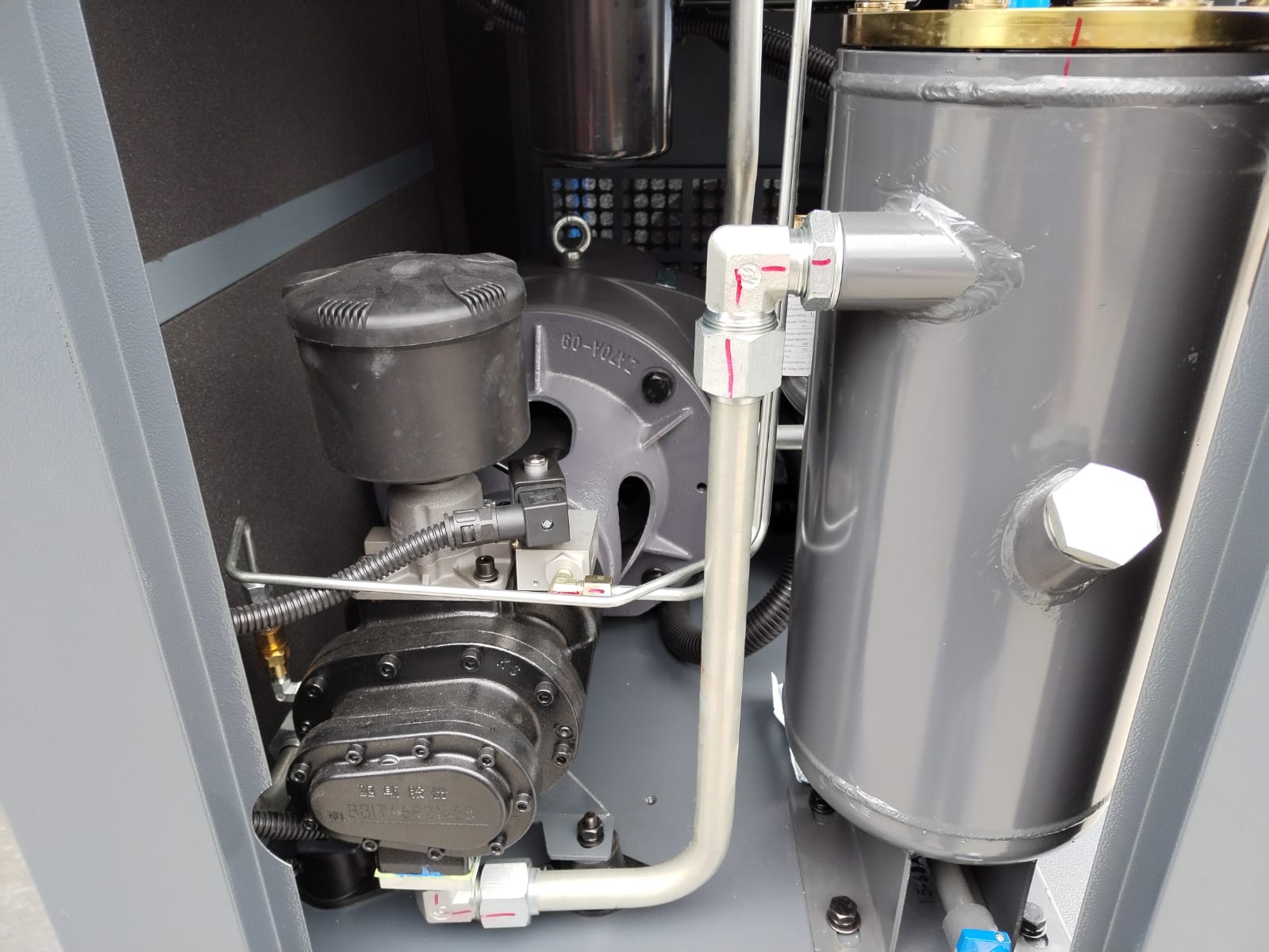

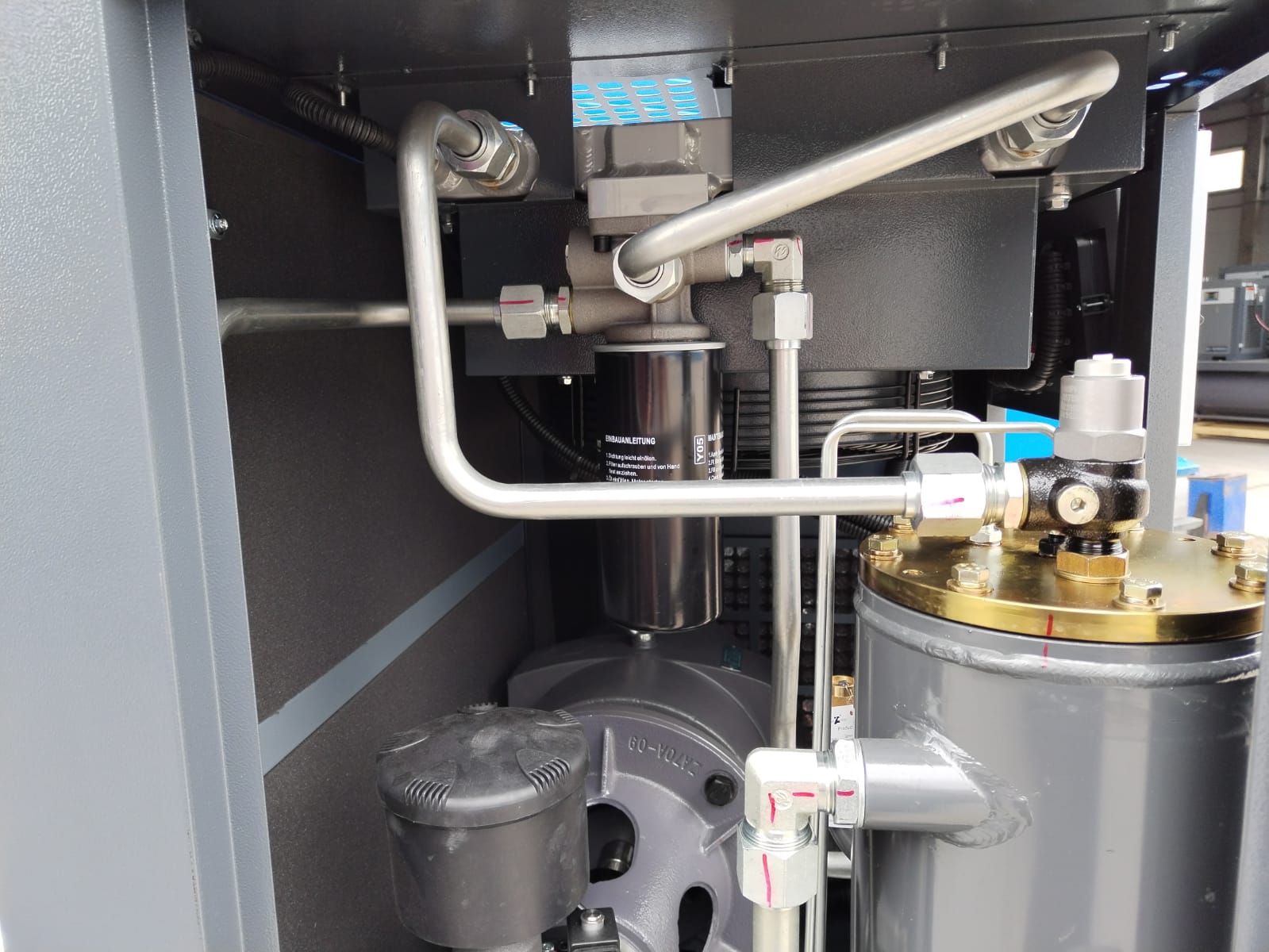

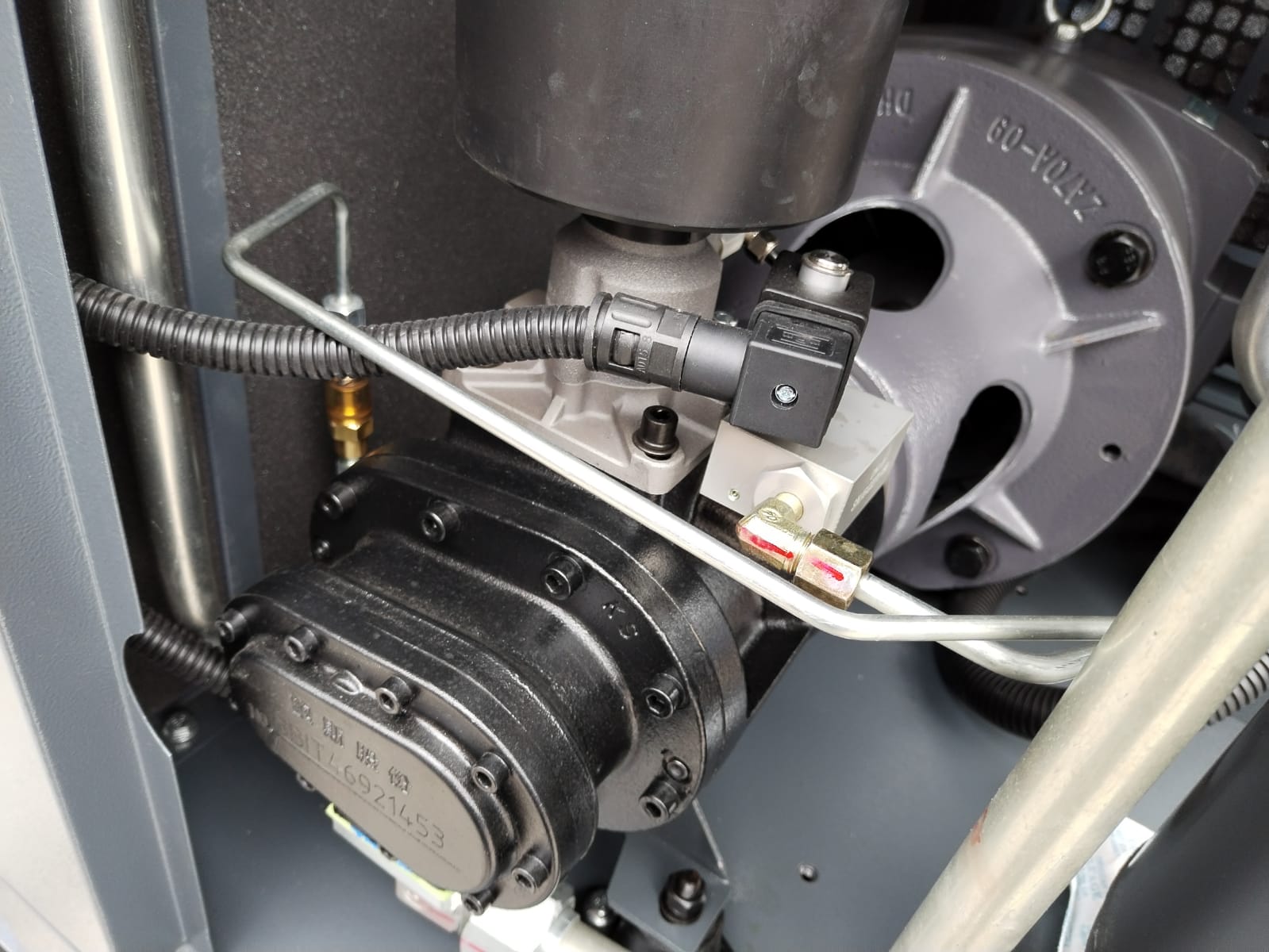

Винтовой блок, спроектированный для давления 10 бар и высокой производительности

В основе станции – винтовой компрессорный блок собственного производства IRONMAC, оптимизированный для работы при повышенном давлении и больших расходах. Его изготовление ведётся на японских обрабатывающих центрах с ЧПУ Mazak, а контроль геометрии роторов – на немецких координатно-измерительных машинах Leitz. Это гарантирует микроскопические зазоры, минимальные внутренние перетечки и высокий объёмный КПД даже при степени сжатия, характерной для 10 бар. Ресурс винтовой пары достигает 80 000 моточасов, а специальный профиль зубьев обеспечивает низкий уровень шума и вибрации. Блок адаптирован к переменным оборотам, что особенно важно при частотном управлении, и сохраняет стабильную производительность в широком диапазоне нагрузок.

Прямой привод – максимальная эффективность и надёжность

Электродвигатель мощностью 22 кВт соединён с винтовым блоком напрямую, без использования ремней и муфт. Такое решение даёт ряд существенных преимуществ:

• отсутствие потерь на трение и проскальзывание, что обеспечивает КПД на уровне 98–99%;

• снижение вибрационных нагрузок на подшипники и раму, что повышает ресурс оборудования;

• минимальное обслуживание – не требуется замена и регулировка ремней.

Класс защиты IP23 гарантирует надёжную работу в типовых производственных помещениях, защищая двигатель от попадания твёрдых предметов диаметром более 12,5 мм и вертикально падающих капель воды. Это стандартное решение для большинства закрытых цехов с нормальными условиями эксплуатации.

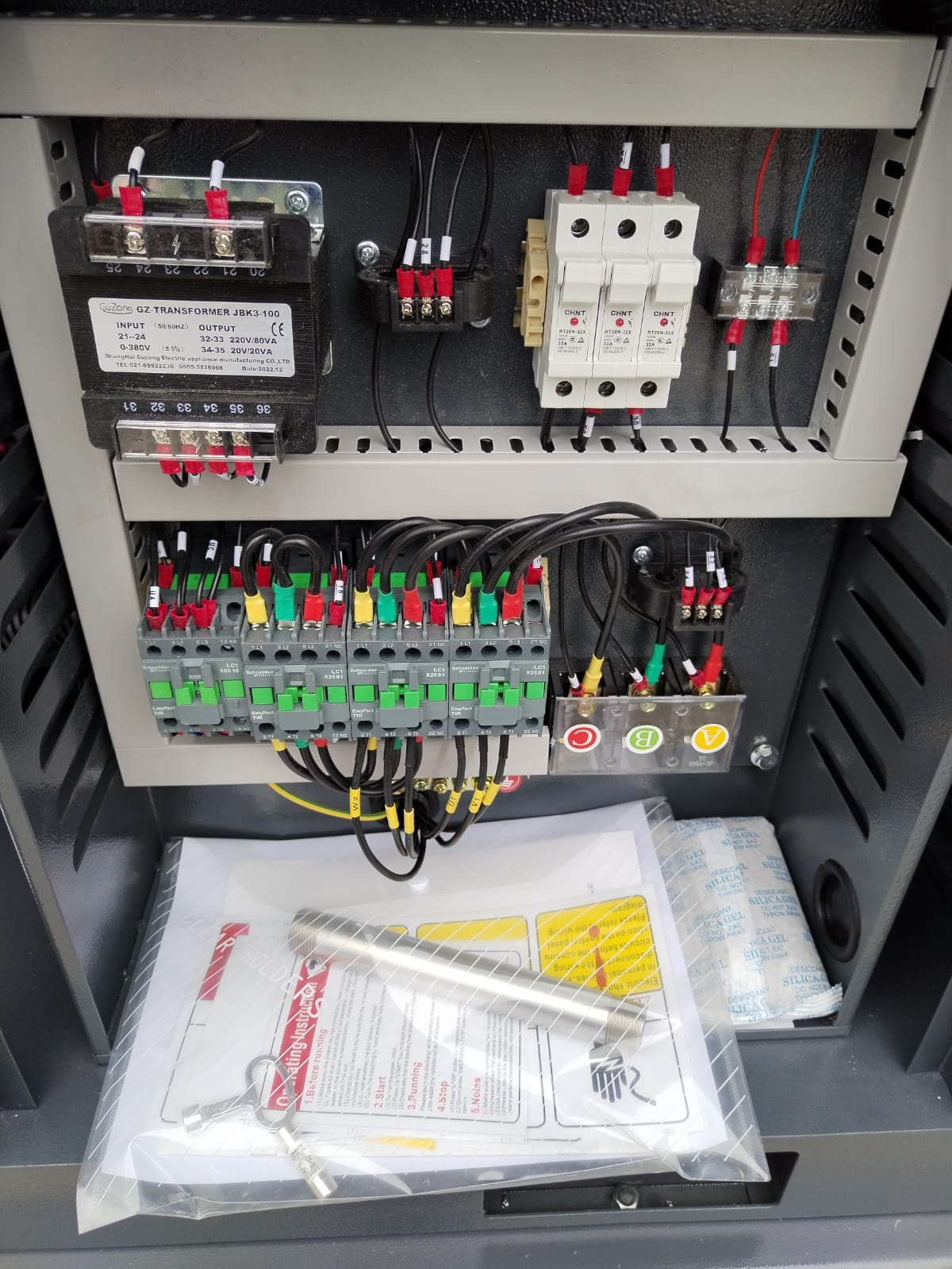

Частотный преобразователь – интеллектуальное управление мощностью

Встроенный частотный преобразователь (VSD) входит в базовую комплектацию и непрерывно анализирует давление в пневмосети, корректируя обороты двигателя в реальном времени. Ключевые преимущества:

• плавный пуск – пусковые токи снижены в 5–7 раз, что продлевает ресурс двигателя и снижает нагрузку на электросеть;

• автоматическая стабилизация давления – поддержание заданного значения с точностью ±0,1 бар, что критично для чувствительных пневмоустройств и технологических процессов;

• экономия электроэнергии до 35–40% – при частичной загрузке компрессор работает на пониженных оборотах, сокращая энергопотребление пропорционально фактическому расходу;

• комплексная защита – от перегрева, перегрузки, потери фазы и короткого замыкания.

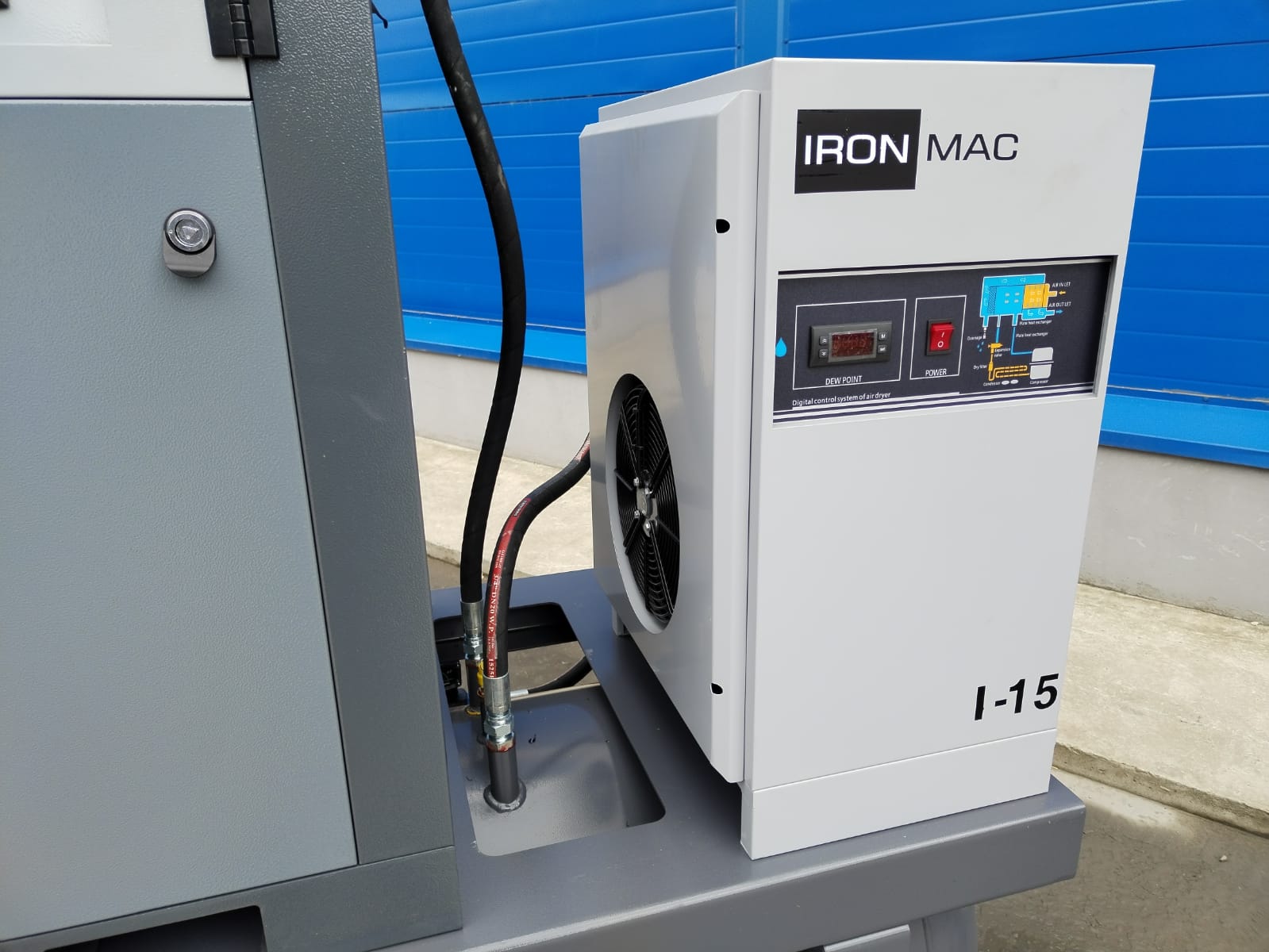

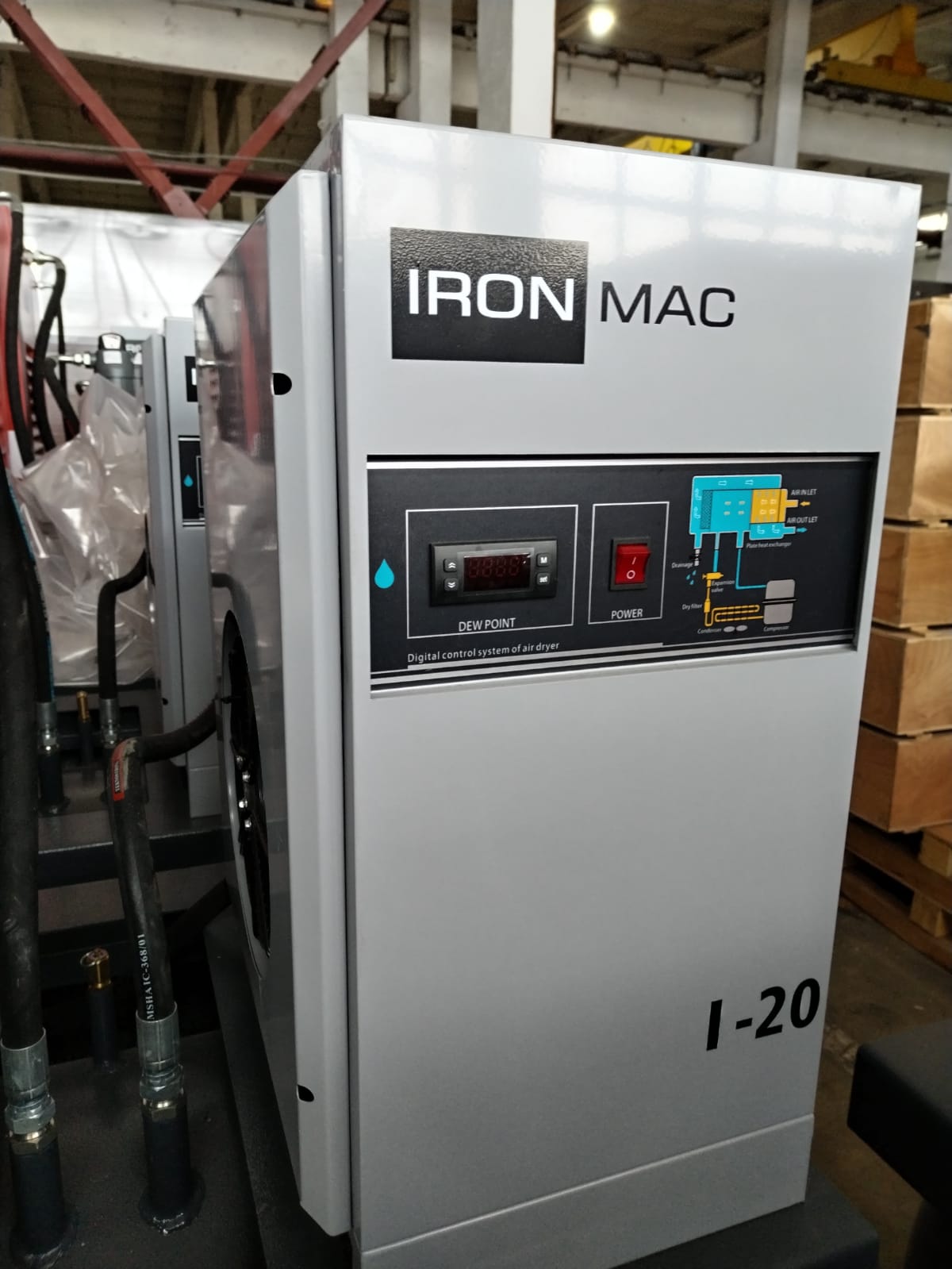

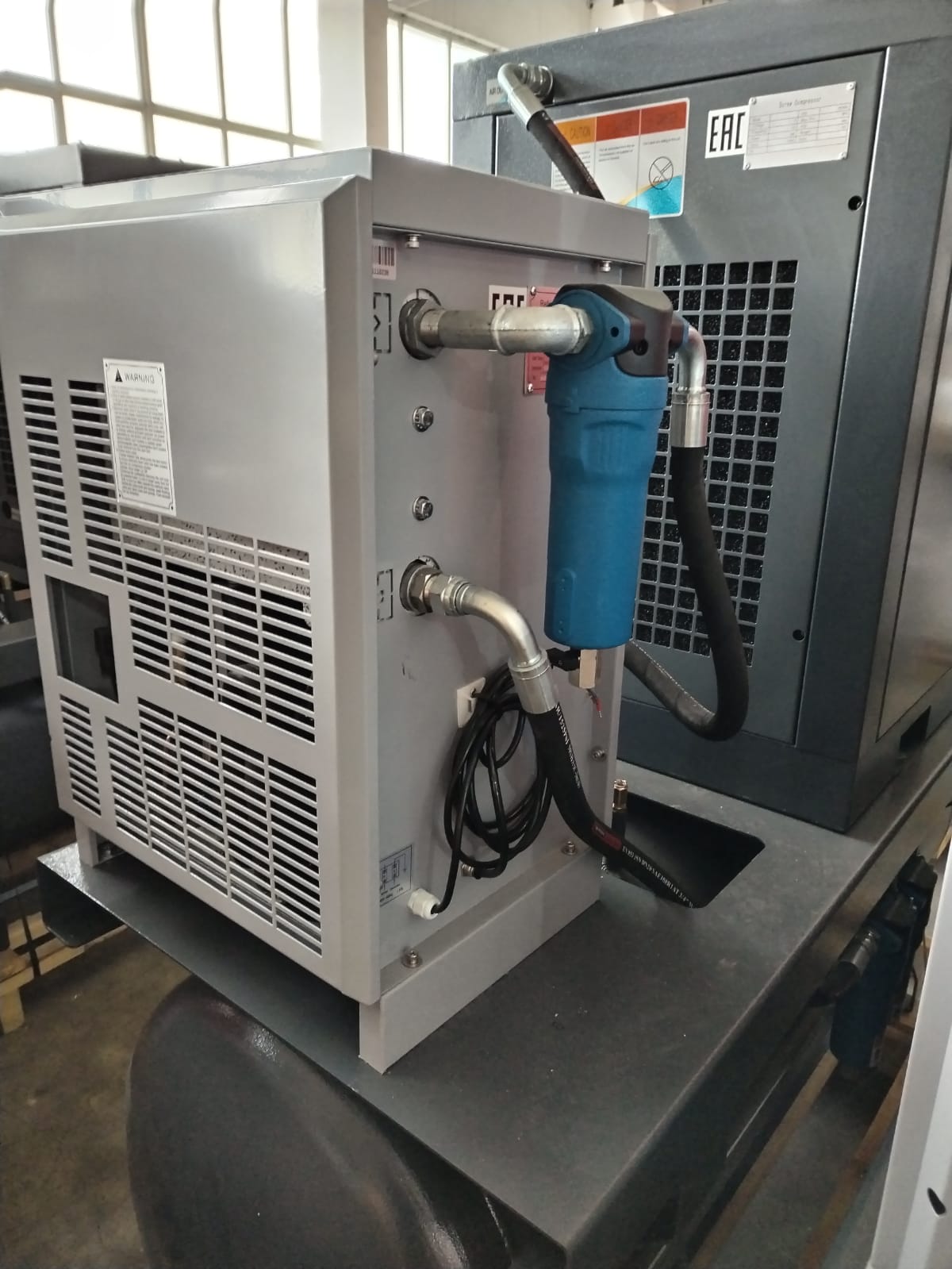

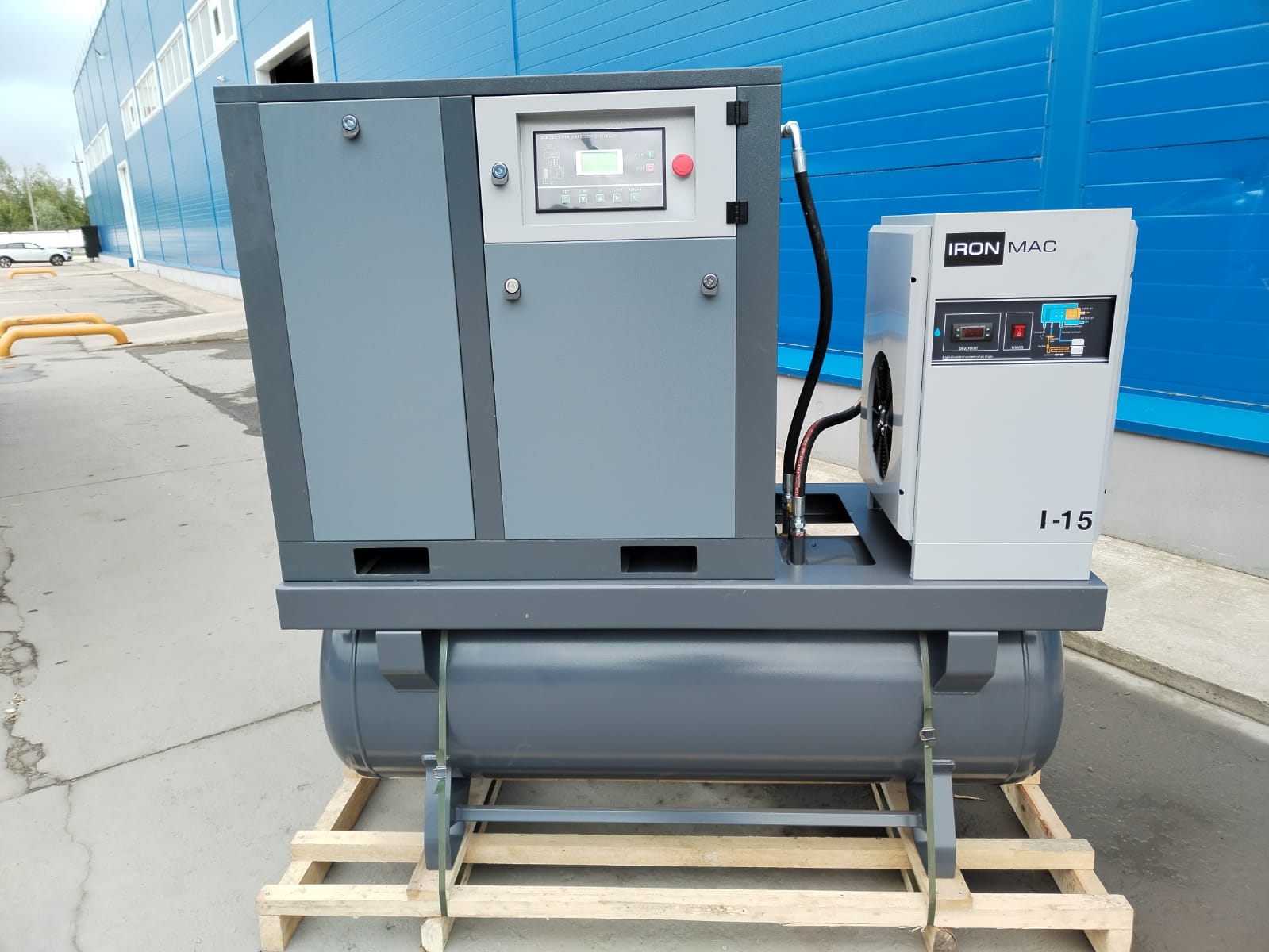

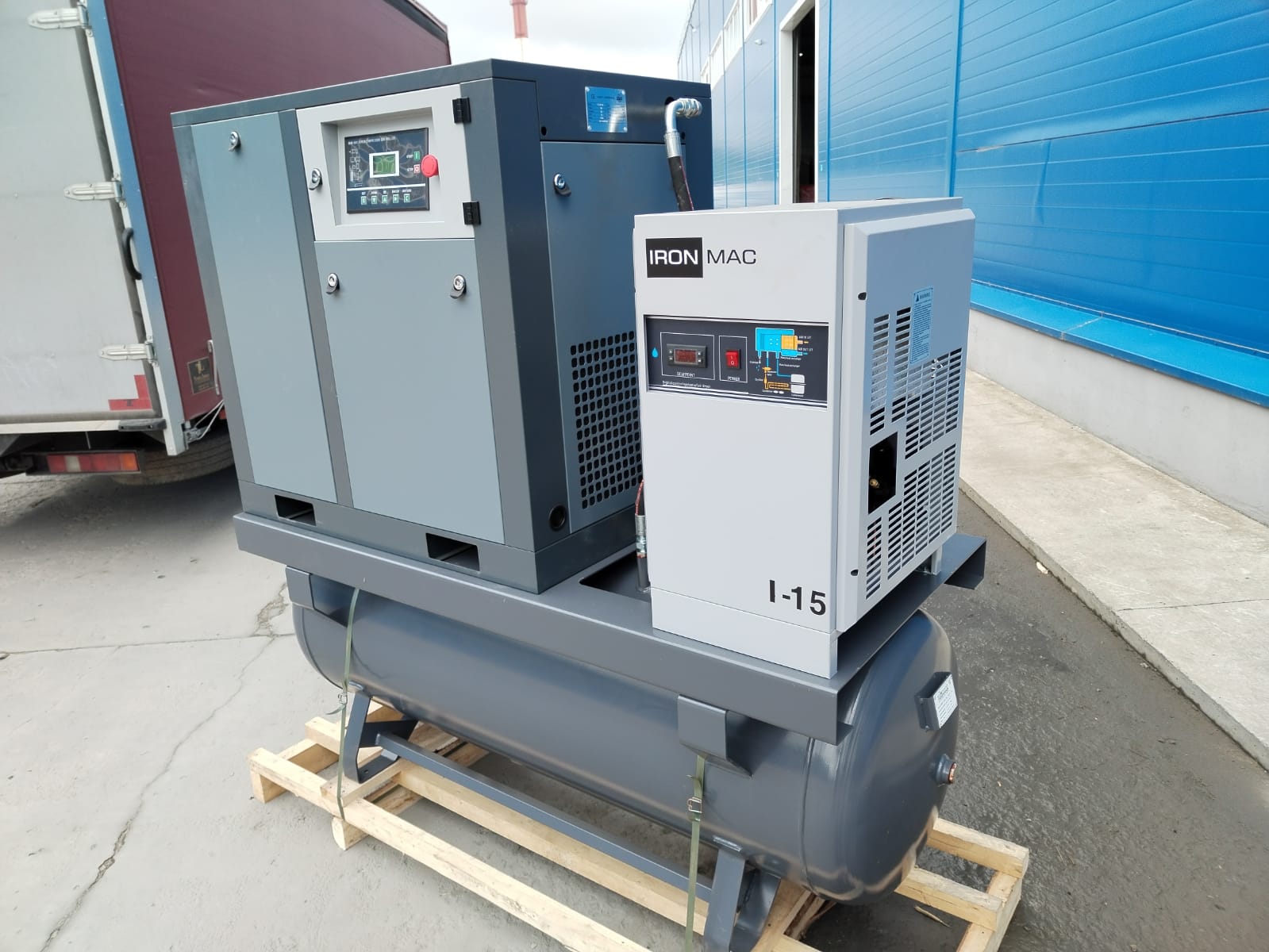

Рефрижераторный осушитель – надёжная защита от влаги

Интегрированный рефрижераторный осушитель охлаждает сжатый воздух до температуры, при которой водяные пары конденсируются, и автоматически удаляет конденсат через поплавковый дренаж. Точка росы на выходе составляет стабильные +3 °С, что эффективно предотвращает коррозию воздухопроводов и пневмоаппаратуры. Это особенно важно при длинных магистралях, перепадах температур в цеху и в процессах, чувствительных к влаге, таких как окраска, пневмоприводы точных станков и продувка электронных компонентов.

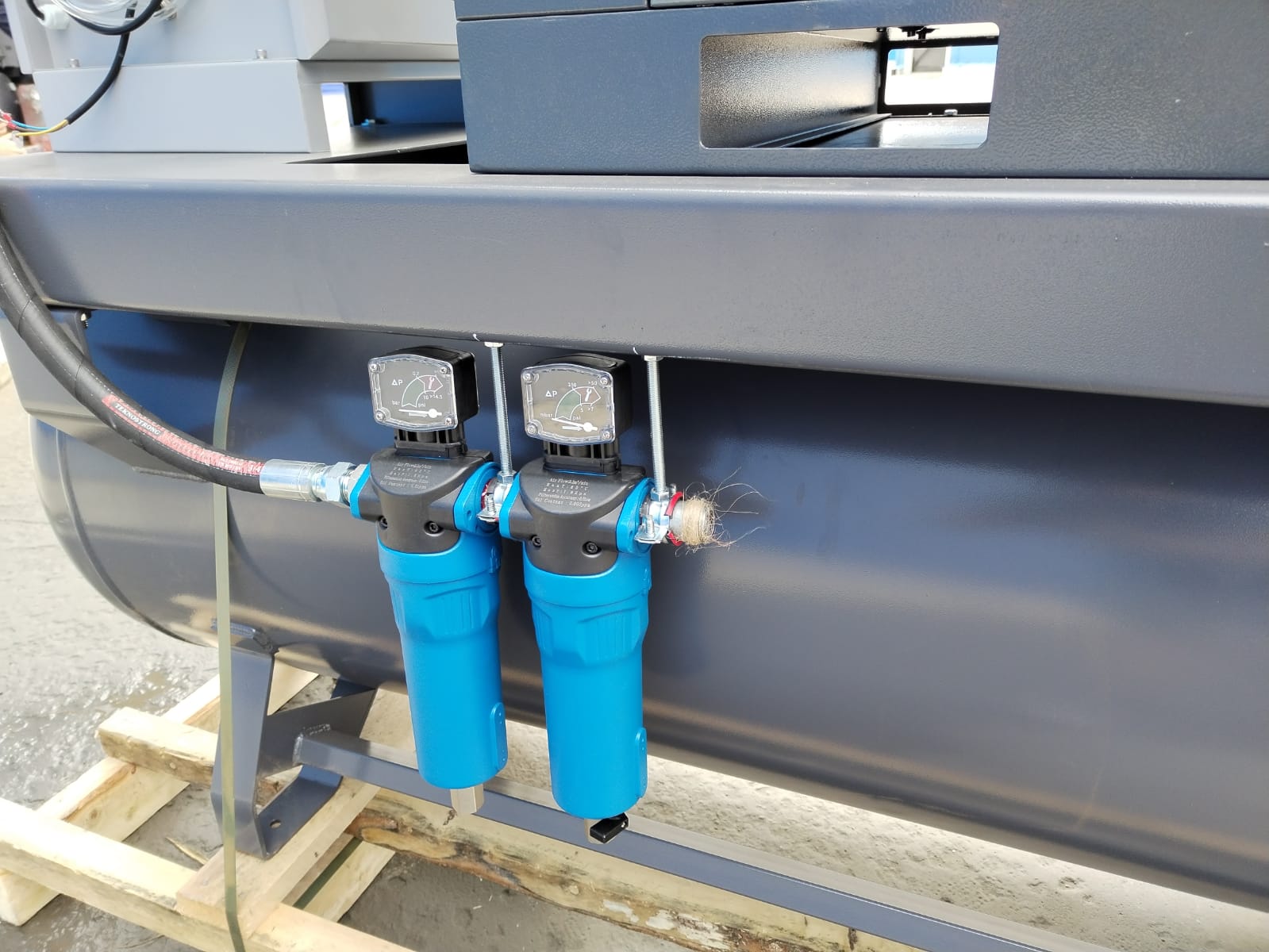

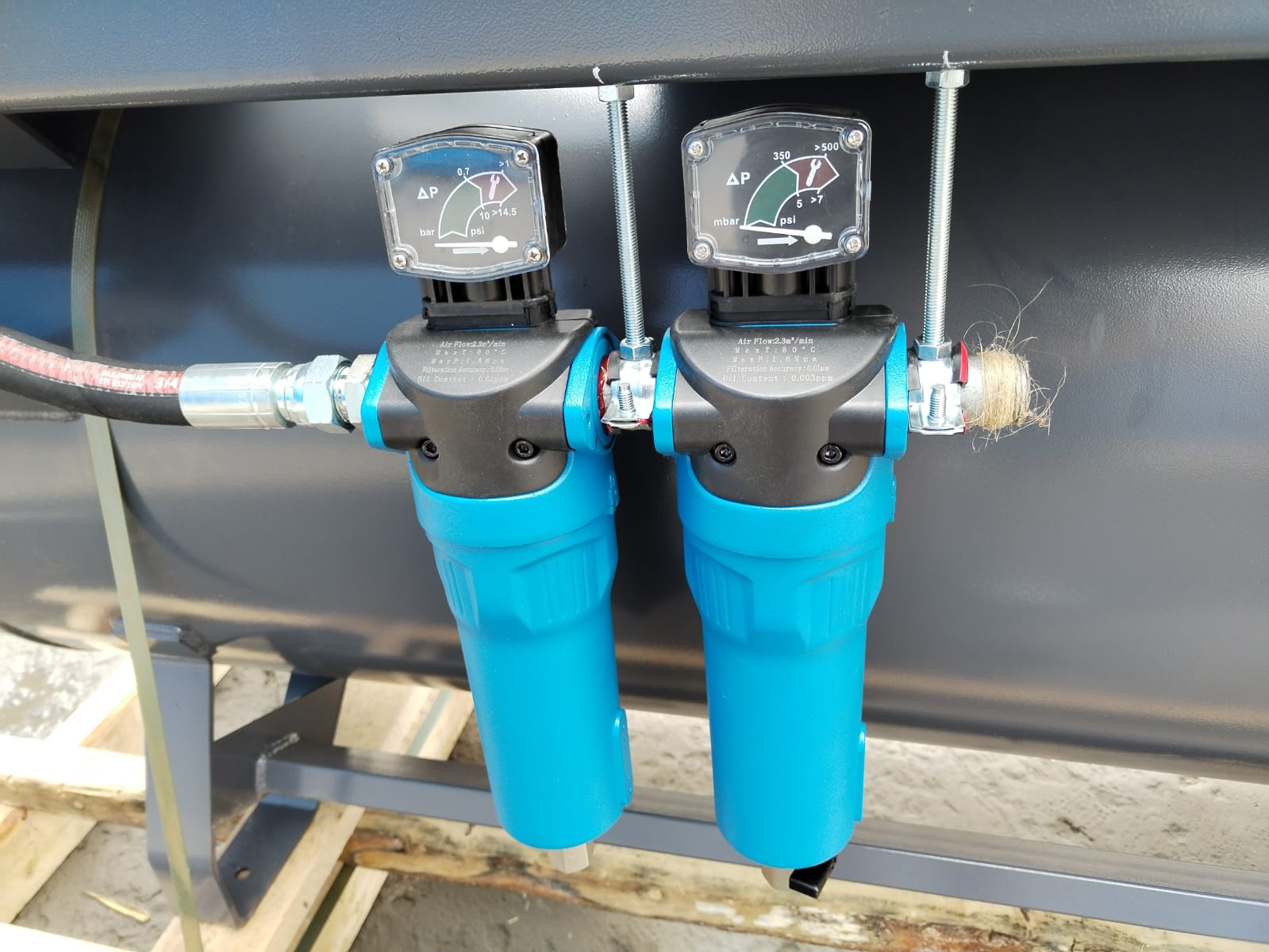

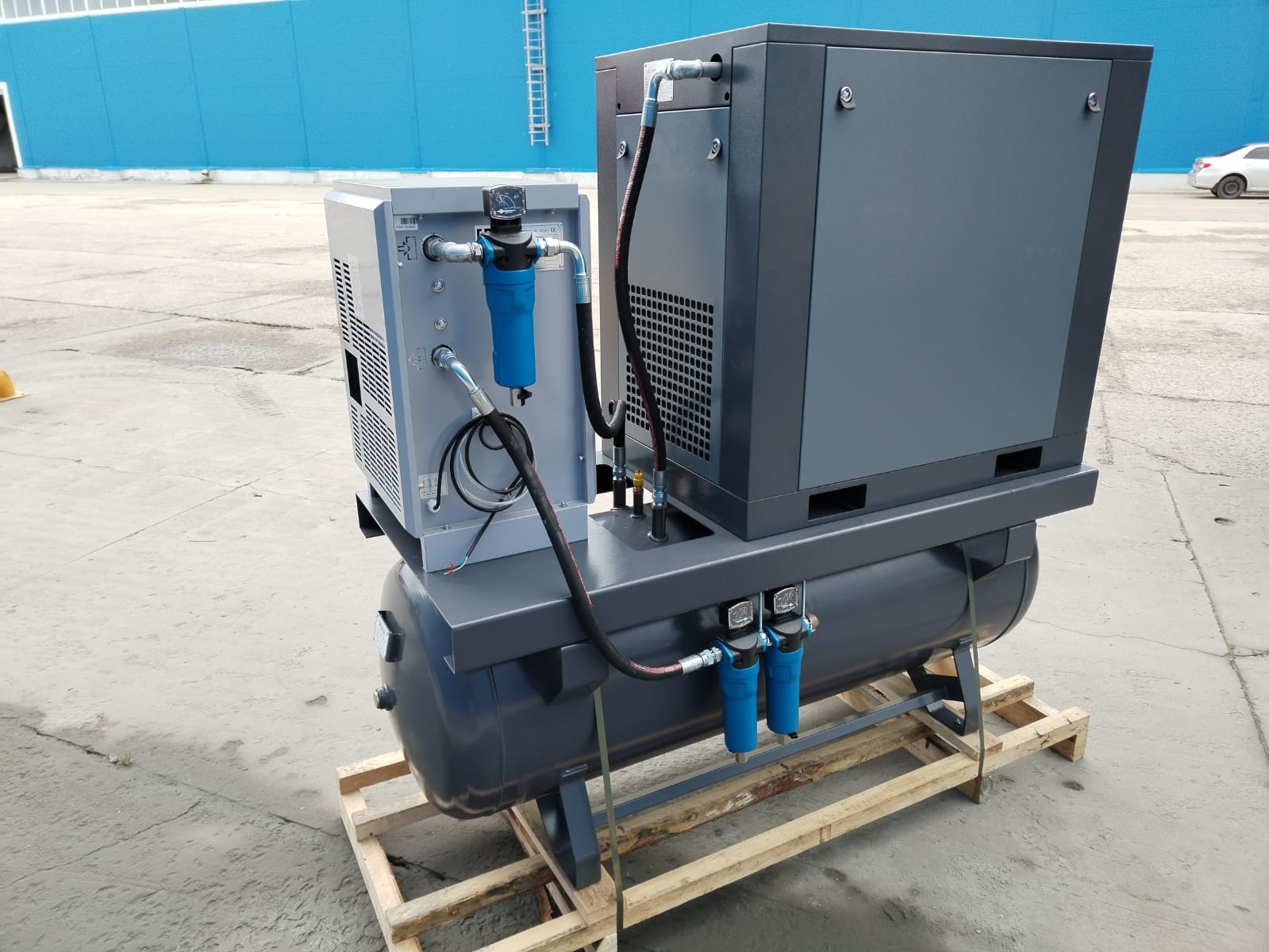

Магистральный фильтр грубой очистки – дополнительный рубеж защиты

В стандартную комплектацию модели IC 30/10 AM VSD входит магистральный фильтр грубой очистки, установленный на выходе из станции. Он задерживает механические частицы размером более 5 мкм и остаточный масляный аэрозоль, которые могут присутствовать в воздухе после штатной системы сепарации. Это обеспечивает:

• дополнительную защиту осушителя от загрязнений, продлевая его ресурс;

• увеличение интервала замены финишных (микронных) фильтров на рабочих постах;

• снижение риска заклинивания и абразивного износа пневмоинструмента и арматуры.

В сочетании с трёхступенчатой системой маслоотделения, обеспечивающей остаточное содержание масла менее 3 мг/м³, станция обеспечивает сжатый воздух, соответствующий классам загрязнения по ISO 8573-1 для большинства промышленных применений.

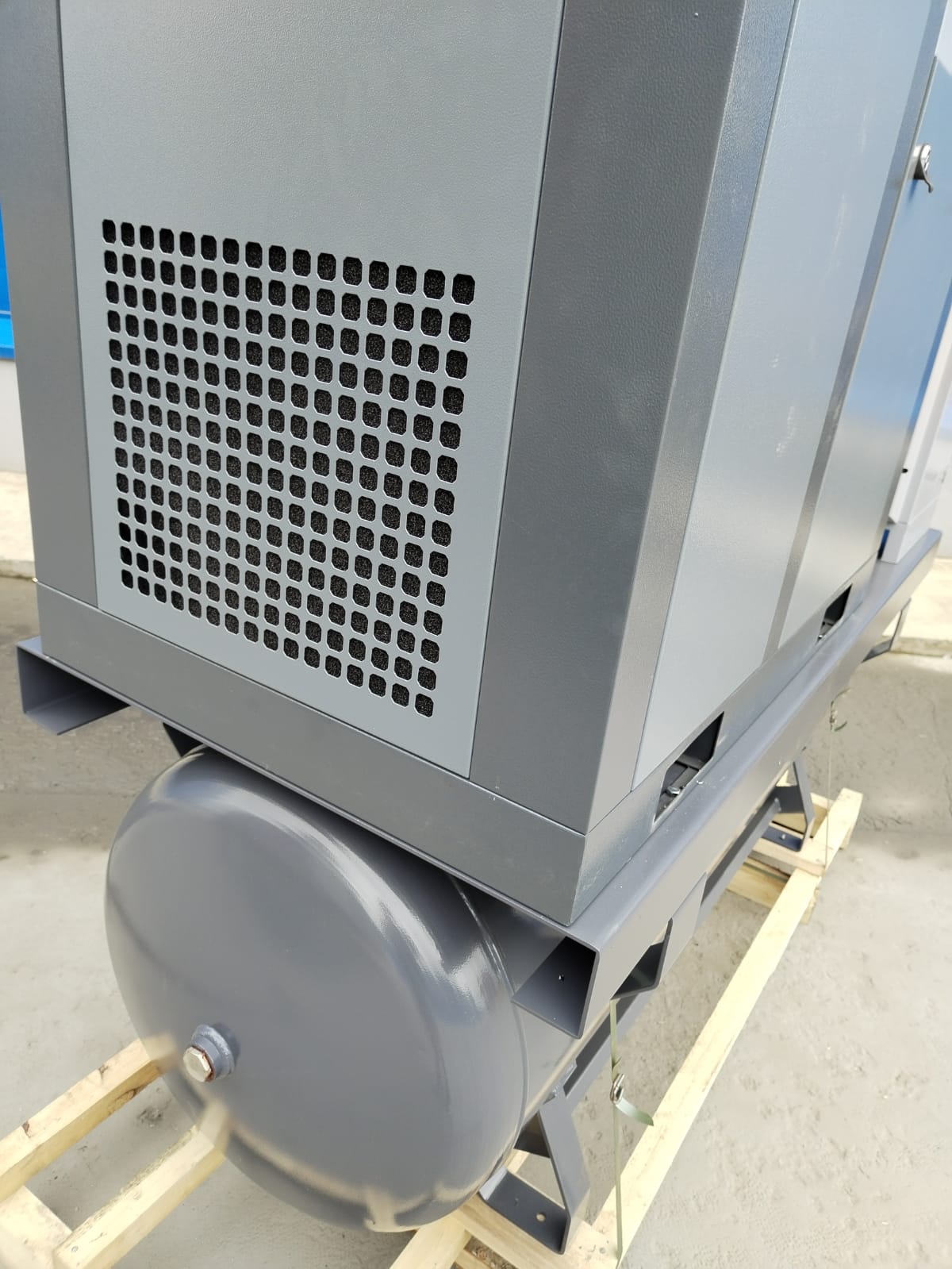

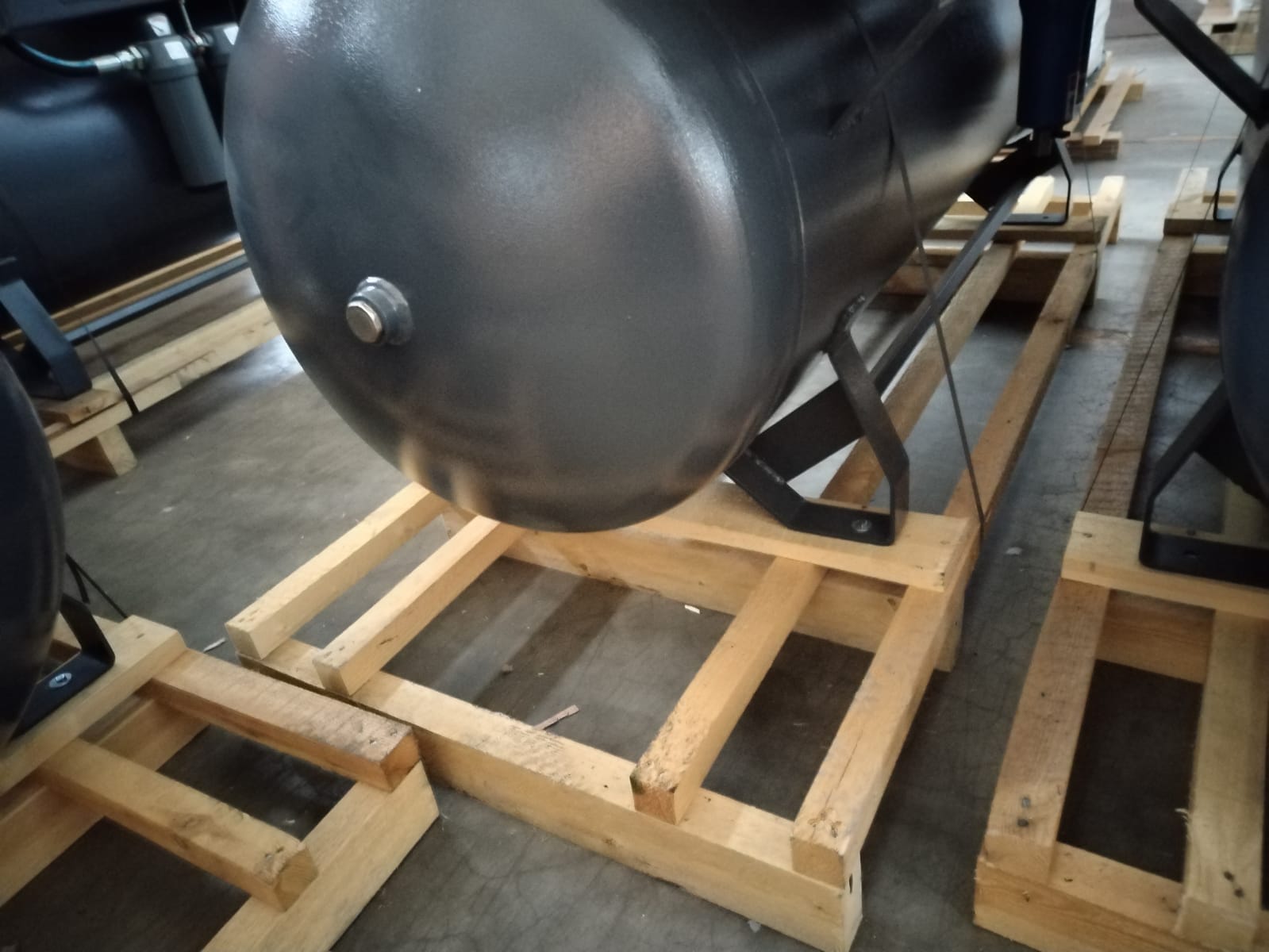

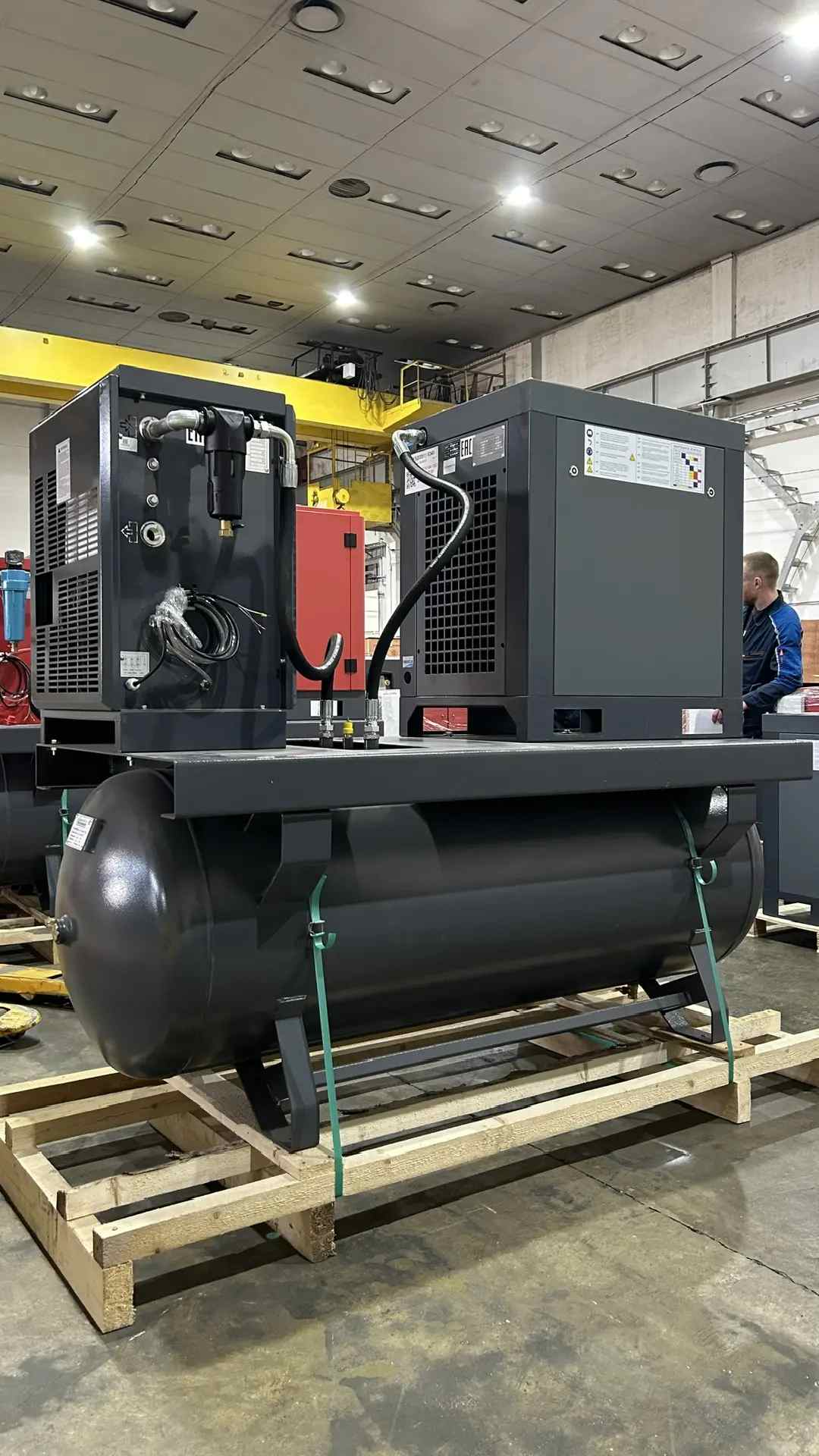

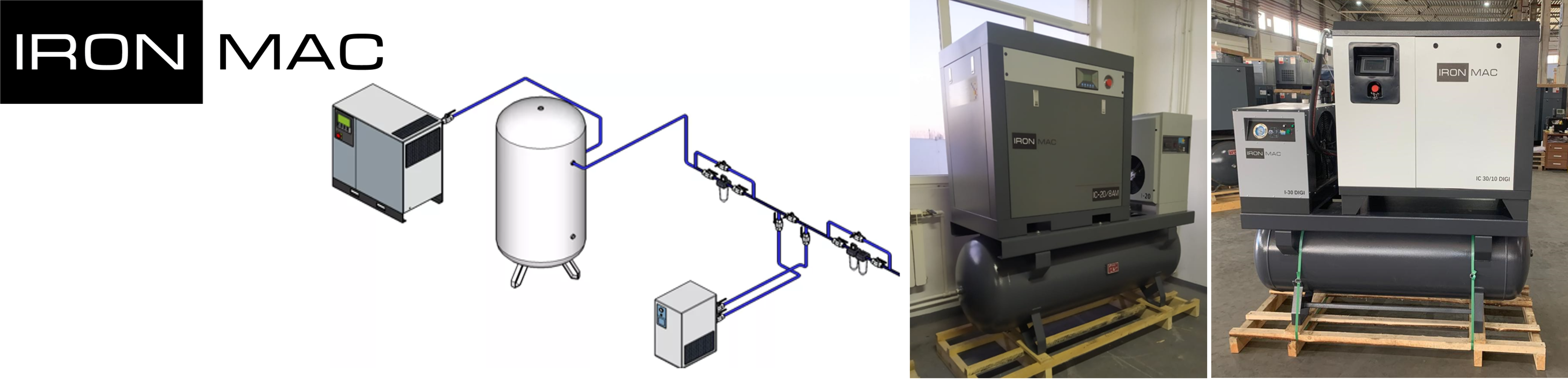

Ресивер 500 литров – буфер для пиковых нагрузок

Воздушный ресивер ёмкостью 500 литров выполняет три ключевые функции:

• демпфирует пульсации давления, возникающие при работе поршневых инструментов и быстродействующих клапанов;

• накапливает запас сжатого воздуха, достаточный для покрытия пиковых расходов в течение примерно 1 минуты при полной нагрузке (3,26 м³/мин);

• сокращает количество циклов включения/выключения компрессора, что снижает износ двигателя и винтового блока.

Полные технические характеристики IC 30/10 AM VSD DF 500L

Сравнение с другими моделями линейки

Чтобы наглядно показать позиционирование IC 30/10 AM VSD, сопоставим её с «восьмибаровой» версией IC 30/8 AM VSD (3,56 м³/мин, 22 кВт) и с младшей моделью IC 20/10 AM VSD (2,15 м³/мин, 15 кВт).

Из таблицы видно, что IC 30/10 AM VSD – это самая производительная модель с давлением 10 бар в базовой серии AM VSD. По сравнению с IC 20/10 AM VSD она даёт прирост производительности более чем на 1 м³/мин (с 2,15 до 3,26) при увеличении мощности с 15 до 22 кВт. По сравнению с IC 30/8 AM VSD, при той же мощности и габаритах, повышение давления с 8 до 10 бар закономерно снижает производительность с 3,56 до 3,26 м³/мин – это физическая плата за более высокую степень сжатия. Однако для предприятий, где критично именно давление, а не максимальный объём, эта модель становится предпочтительной. Увеличенное присоединение G1¼" у обеих моделей 30-й серии обеспечивает минимальное гидравлическое сопротивление при высоких расходах.

Ключевые преимущества модели IC 30/10 AM VSD DF 500L

Стабильные 10 бар при рекордной производительности

3,26 м³/мин при 10 бар – это уникальное сочетание для блочных станций данного класса. Такой воздушный поток позволяет одновременно обеспечивать до 8–10 мощных пневмогайковертов для грузового транспорта, несколько покрасочных постов, линии пневмозажимов с высоким усилием и системы продувки. Это идеальное решение для заводов с интенсивным потреблением, где снижение давления недопустимо.

Интеллектуальная экономия электроэнергии

Несмотря на высокую мощность, частотный привод позволяет значительно экономить электроэнергию при переменной нагрузке. В большинстве производств потребление воздуха неравномерно: пиковые нагрузки сменяются паузами. В таких условиях станция автоматически снижает обороты, потребляя меньше энергии. Экономия до 35–40% по сравнению с нерегулируемыми аналогами быстро окупает стоимость оборудования, особенно при круглосуточной работе.

Магистральный фильтр в комплекте – готовность к работе

Наличие фильтра грубой очистки в стандартной поставке избавляет от необходимости дополнительных затрат на его приобретение и установку. Это гарантирует, что воздух на выходе из станции уже очищен от крупных частиц и масляного аэрозоля, что продлевает ресурс финишных фильтров и снижает риск поломок пневмоинструмента.

Увеличенное присоединение G1¼" – минимум потерь

При расходах более 3 м³/мин стандартное G3/4" создаёт значительное гидравлическое сопротивление, приводя к потерям давления. Увеличенный диаметр присоединения G1¼" обеспечивает свободный поток воздуха, минимизируя перепады давления на магистрали и позволяя полностью использовать потенциал станции.

Надёжность и простота обслуживания

Прямой привод без ремней и муфт, качественный винтовой блок, произведённый на высокоточном оборудовании, и продуманная компоновка – всё это обеспечивает долгий срок службы. Контроллер с русифицированным интерфейсом своевременно напоминает о необходимости ТО, а доступ ко всем фильтрам и клапанам через съёмные панели упрощает регламентные работы.

Оптимальное соотношение цены и функциональности

Отказ от двигателя на постоянных магнитах и Wi-Fi-модуля позволяет сделать станцию более доступной по цене, сохранив основные функциональные возможности. Это оптимальный выбор для предприятий, где удалённый контроль не критичен, а условия эксплуатации – стандартные (закрытый цех), но при этом требуется высокая производительность при давлении 10 бар.

Управление и обслуживание

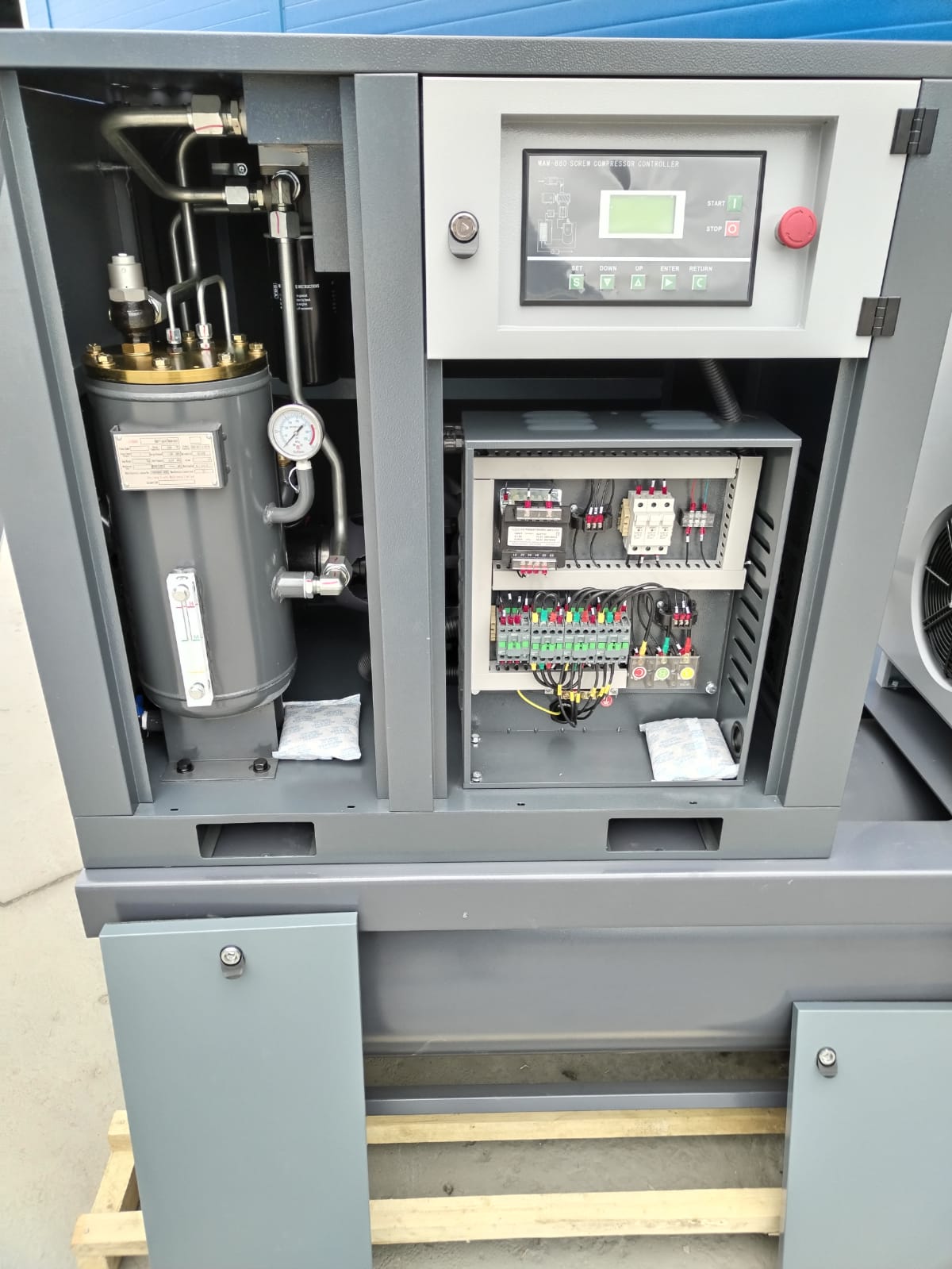

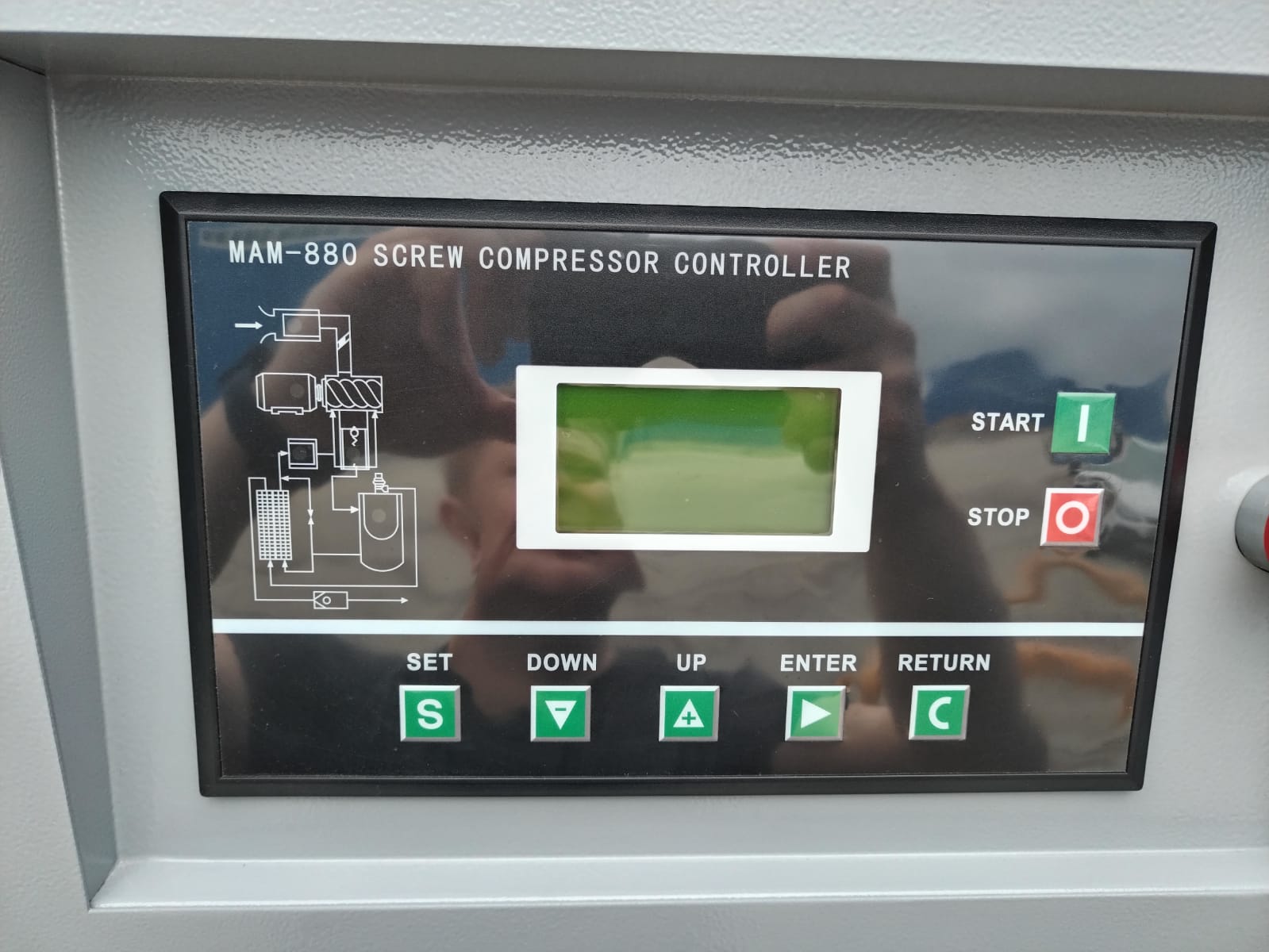

Интеллектуальный контроллер

Станция оснащается микропроцессорным контроллером с многострочным дисплеем и русифицированным интерфейсом. На экране отображаются:

• текущее давление в ресивере и на выходе;

• температура масла и нагнетаемого воздуха;

• суммарная наработка в моточасах;

• статус фильтров и напоминание о предстоящем ТО;

• журнал аварий и предупреждений.

Управление осуществляется через интуитивно понятную кнопочную панель. Пользователь может задавать рабочие параметры, такие как давление уставки, время холостого хода и другие настройки.

Регламентные работы

Все фильтрующие элементы и клапаны расположены с удобным доступом через съёмные панели шумозащитного кожуха. Стандартные интервалы обслуживания:

• замена воздушного фильтра – по индикации (ориентировочно 2000 моточасов);

• замена масляного фильтра и сепаратора – по индикации (3000 моточасов);

• замена компрессорного масла – по индикации (3000–4000 моточасов в зависимости от режима).

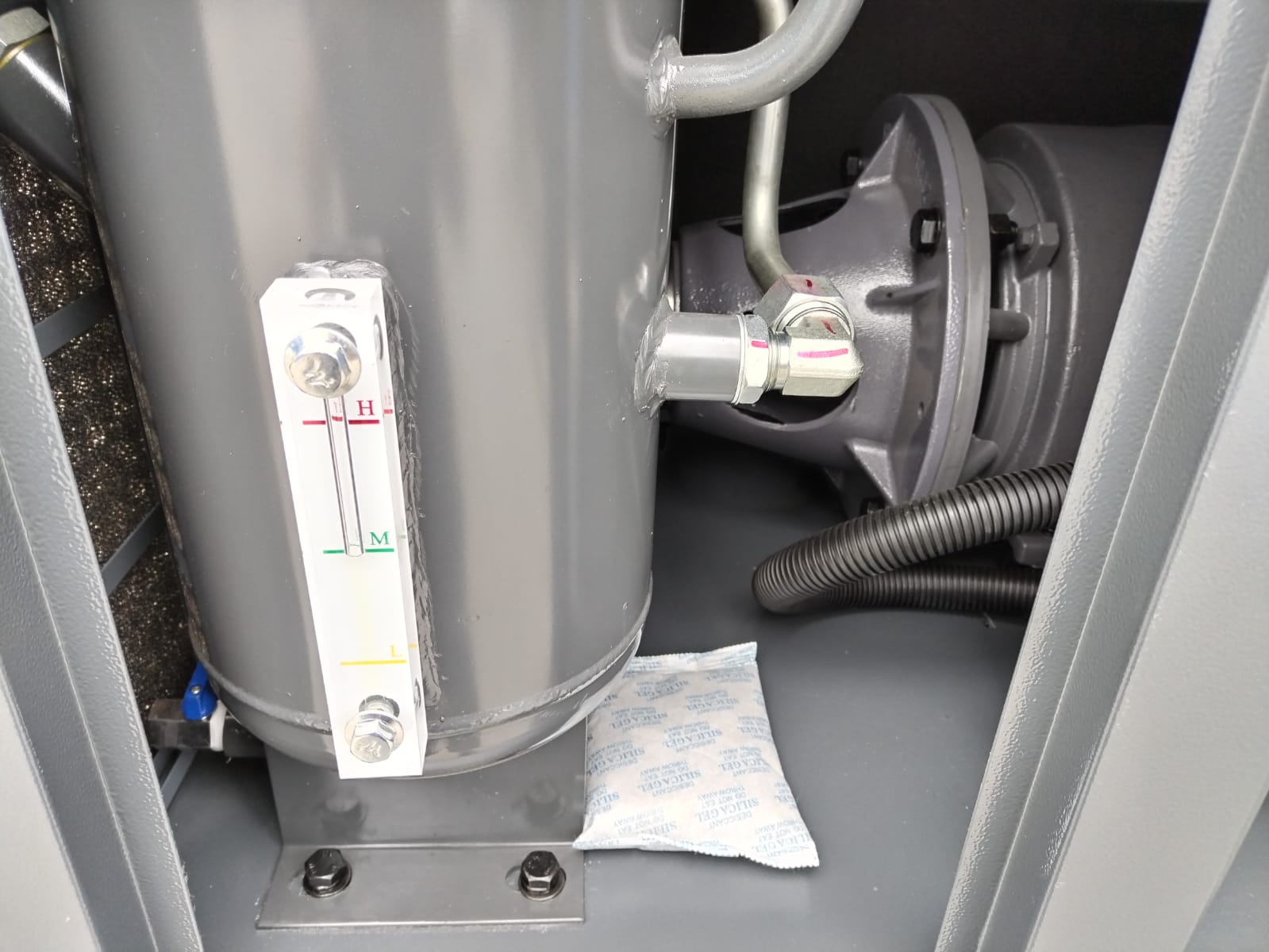

Смотровое окно уровня масла и кран слива упрощают контроль и замену масла без специального инструмента.

Области применения модели с давлением 10 бар и расходом 3,26 м³/мин

Такая производительность и давление делают станцию востребованной в следующих отраслях:

• металлургия и тяжёлое машиностроение – питание пневмозажимов на прокатных станах, обдув литейных форм, продувка печей;

• крупные автосервисы и дилерские центры – обслуживание грузового транспорта, автобусов и спецтехники, где требуются мощные гайковерты и пневмоподъёмники;

• деревообрабатывающие комбинаты – пневмотранспорт опилок и стружки, питание пневмозажимов и прессов;

• производство строительных материалов – пневмотранспорт цемента, песка, гипса и других сыпучих компонентов на значительные расстояния;

• нефтегазовый сервис – продувка и испытание трубопроводов, пневмоприводы запорной арматуры;

• химическая промышленность – пневмотранспорт реагентов, работа пневмоприводов в агрессивных средах.

Благодаря увеличенным габаритам (2200×870×2100 мм) и весу 676 кг станция требует выделенного места для установки, однако её компоновка остаётся компактной для столь высокой производительности. Уровень шума 63 дБ(А) позволяет работать рядом с оборудованием без дополнительной шумоизоляции.

Рекомендации по выбору

• Если ваше производство требует стабильных 10 бар, а среднечасовой расход воздуха регулярно превышает 2,5 м³/мин и достигает 3,0–3,2 м³/мин – модель IC 30/10 AM VSD станет оптимальным решением с запасом производительности.

• Если давление 8 бар достаточно и нужен больший объём – выберите IC 30/8 AM VSD (3,56 м³/мин).

• Если расход не превышает 2,0–2,1 м³/мин при 10 бар – рассмотрите IC 20/10 AM VSD – он экономичнее и компактнее.

• Если цех характеризуется высокой запылённостью, влажностью или не отапливается, обратите внимание на серию DIGI с защитой IP65.

• Если важен удалённый контроль и мониторинг – уточните возможность установки Wi-Fi модуля (для AM VSD это опция).

• При ограниченном бюджете и стандартных условиях эксплуатации AM VSD предложит лучшее соотношение цены и производительности.

• Обратите внимание на присоединительные размеры: модель с G1¼" требует соответствующей магистрали для полного использования производительности.

Заключение

Блочная станция IRONMAC IC 30/10 AM VSD DF 500L – это мощное, надёжное и экономичное решение для крупных промышленных предприятий, которым требуется высокое давление 10 бар при значительном расходе воздуха. Она сочетает производительность 3,26 м³/мин, интеллектуальное частотное управление, наличие магистрального фильтра в комплекте и увеличенное присоединение G1¼" для минимизации потерь давления. Класс защиты IP23 оптимален для стандартных цехов, а доступная цена делает эту модель привлекательной для бизнеса, которому нужна высокая производительность без переплаты за премиальные опции. Если ваш технологический процесс требует стабильных десяти бар и большого объёма сжатого воздуха – эта станция станет надёжным фундаментом для бесперебойной работы вашего оборудования на долгие годы.
