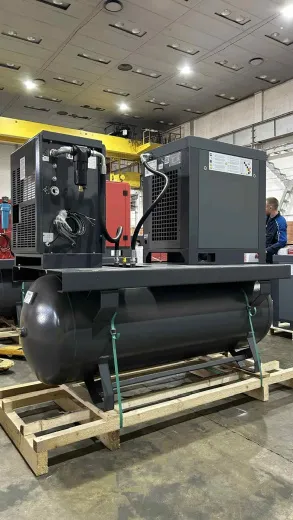

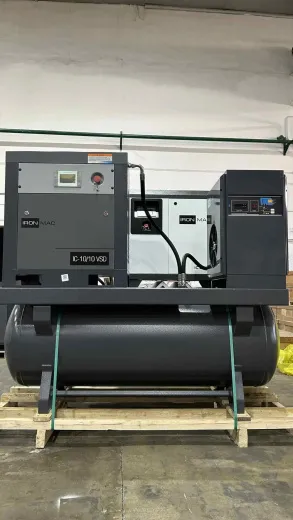

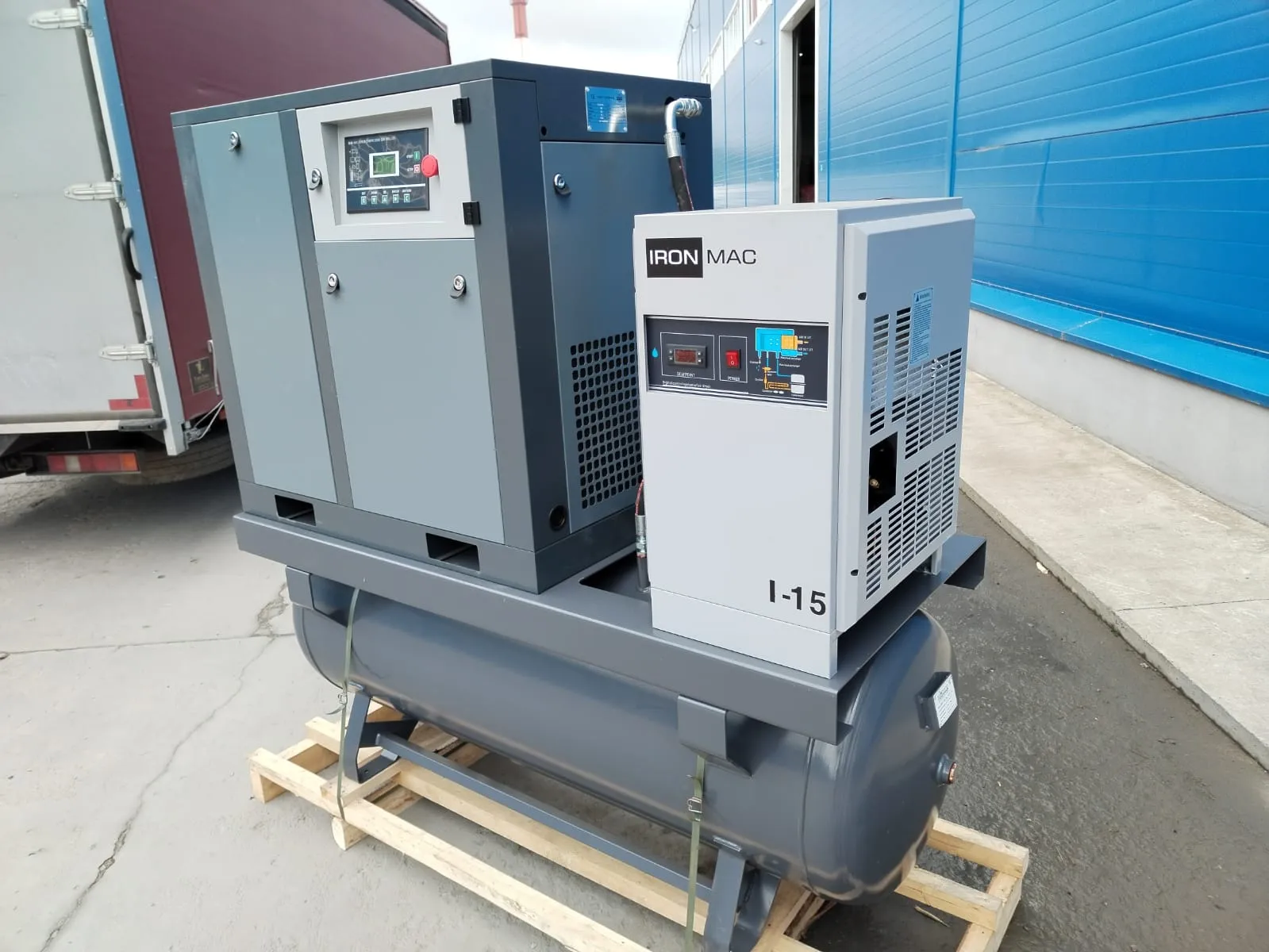

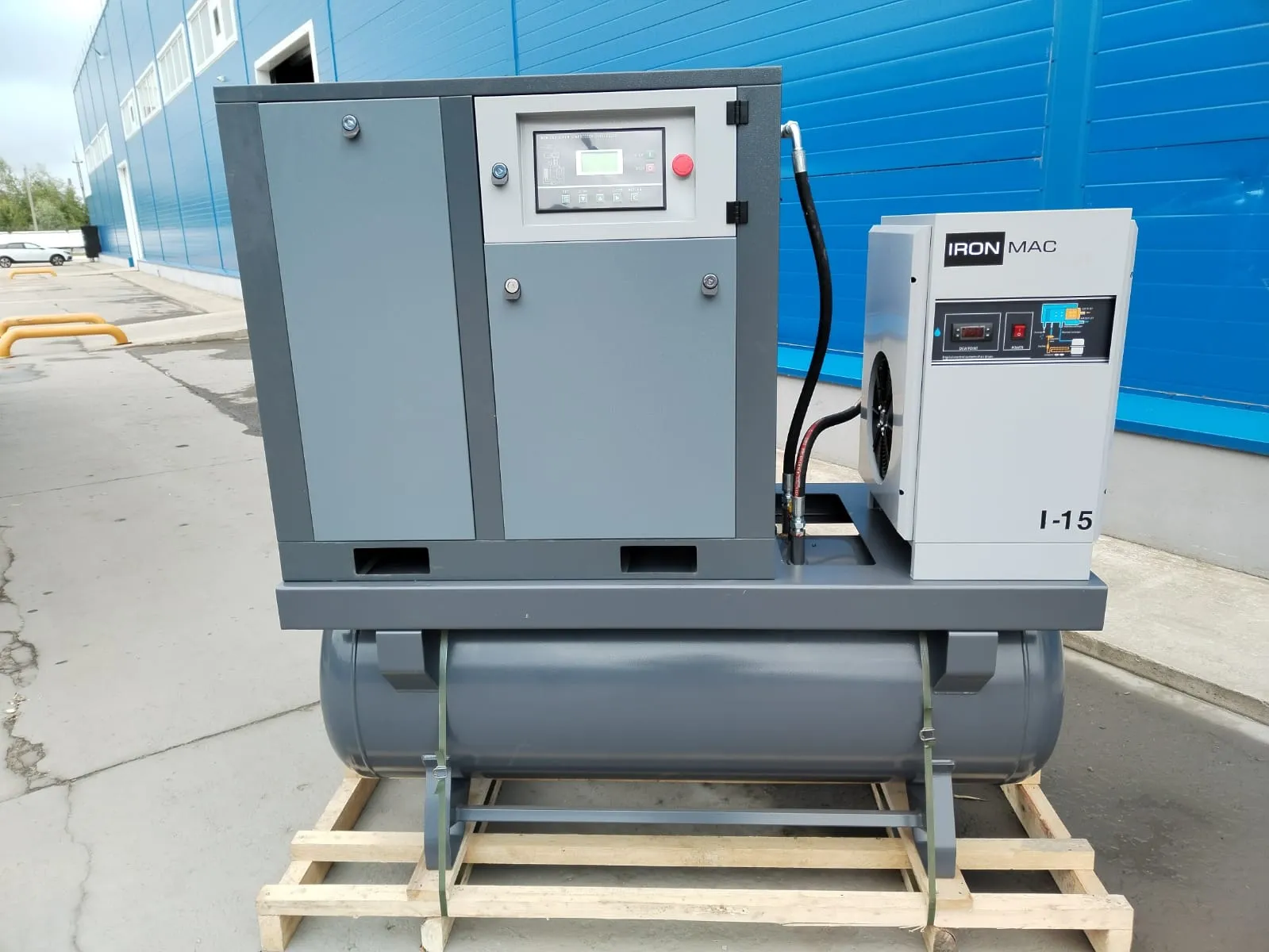

Блочная станция IRONMAC IC 10/10 AM VSD DF 500L

Блочная станция IRONMAC IC 10/10 AM VSD DF 500L: десять бар с умным приводом

Когда технологический процесс требует десяти бар

Многие производственные линии, автосервисы и ремонтные мастерские работают с пневматическим оборудованием, которое требует стабильного давления на уровне 10 бар. Это могут быть мощные гайковерты для грузового транспорта, пневматические зажимы с высоким усилием, системы продувки длинных трубопроводов или испытательные стенды. При этом расход воздуха часто не превышает 1 м³/мин, а значит, нет необходимости приобретать крупногабаритные станции с запасом производительности.

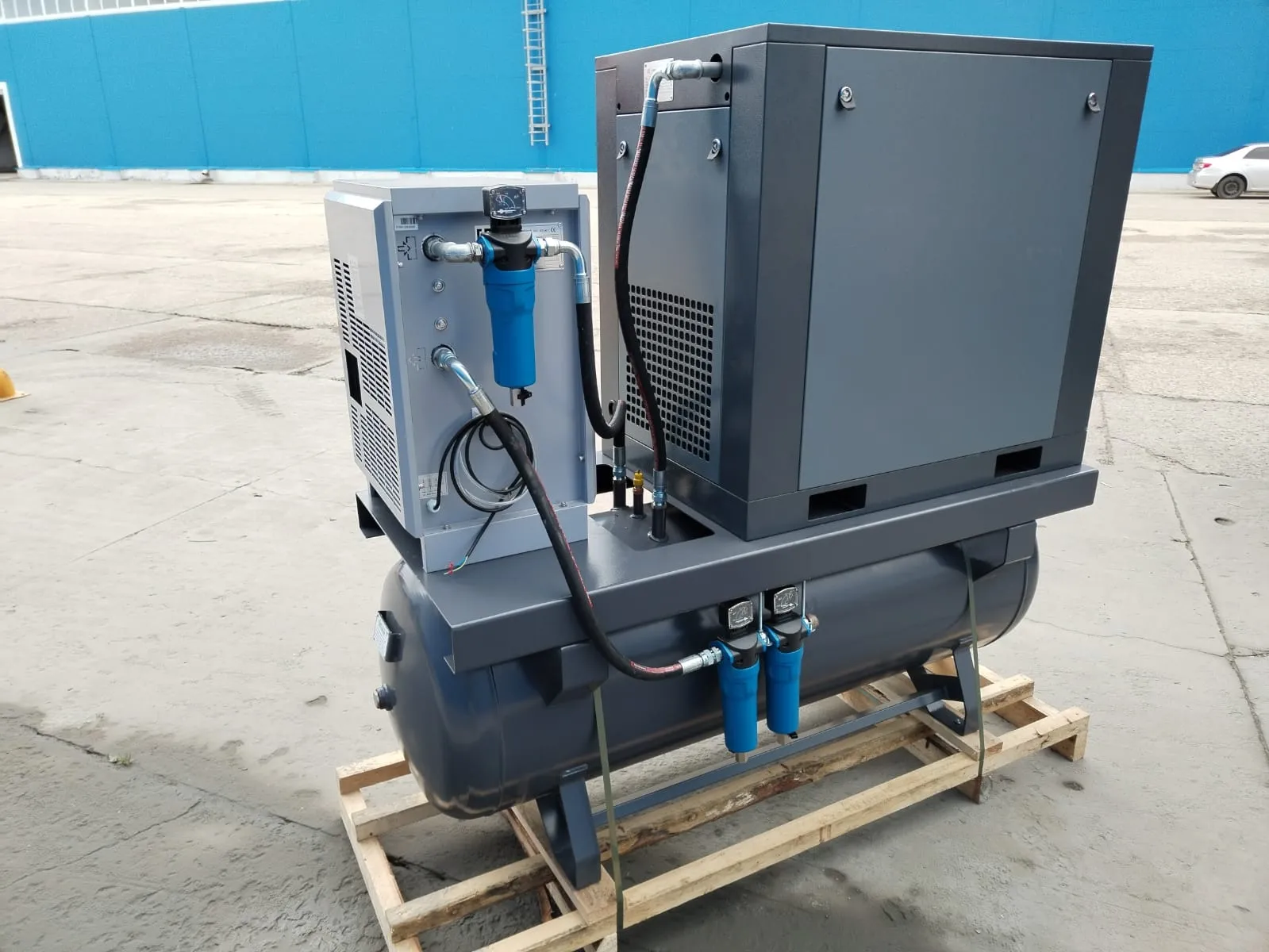

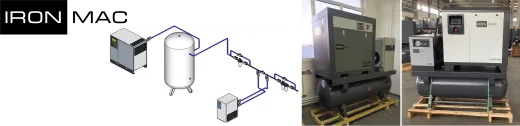

Именно для таких сценариев создана блочная станция IRONMAC IC 10/10 AM VSD DF 500L — модель из базовой, но технологичной серии AM VSD. Она обеспечивает рабочее давление 10 бар при производительности 0,97 м³/мин, объединяя в компактном корпусе винтовой компрессор, рефрижераторный осушитель и воздушный ресивер на 500 литров. Частотное управление (VSD) делает установку не только производительной, но и экономичной, адаптируя работу двигателя к реальному потреблению воздуха.

Инженерная основа: проверенные решения для высокого давления

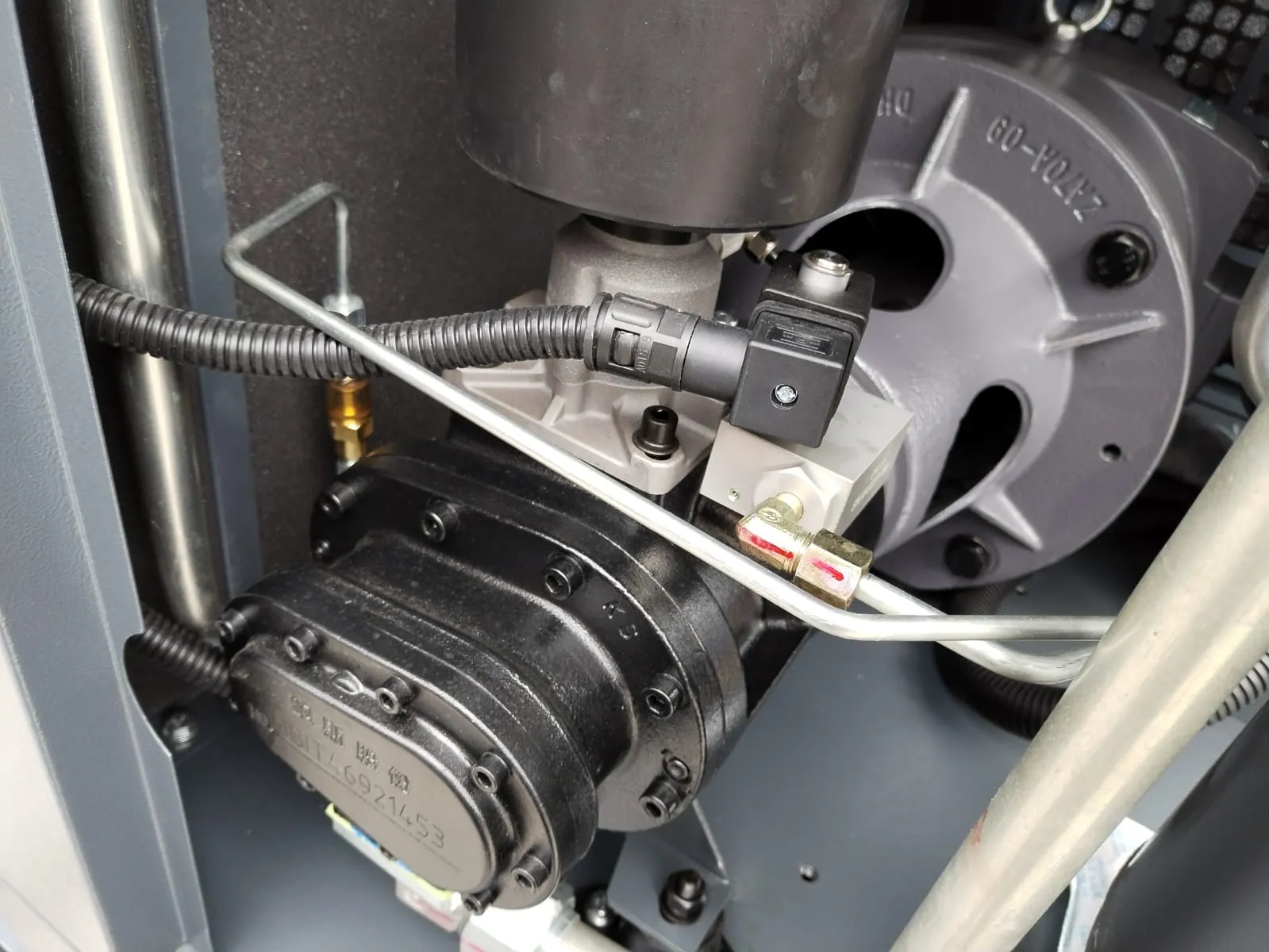

Винтовой блок с оптимизированным профилем

Станция оснащается винтовой парой, разработанной специально для работы в режиме повышенного давления. Изготовление ведётся на японских высокоточных станках Mazak с финишным контролем на немецких координатно-измерительных машинах Leitz. Такая технология обеспечивает минимальные зазоры и высокую объёмную эффективность даже при сжатии до 10 бар. Ресурс винтового блока достигает 80 000 моточасов при соблюдении регламентов обслуживания.

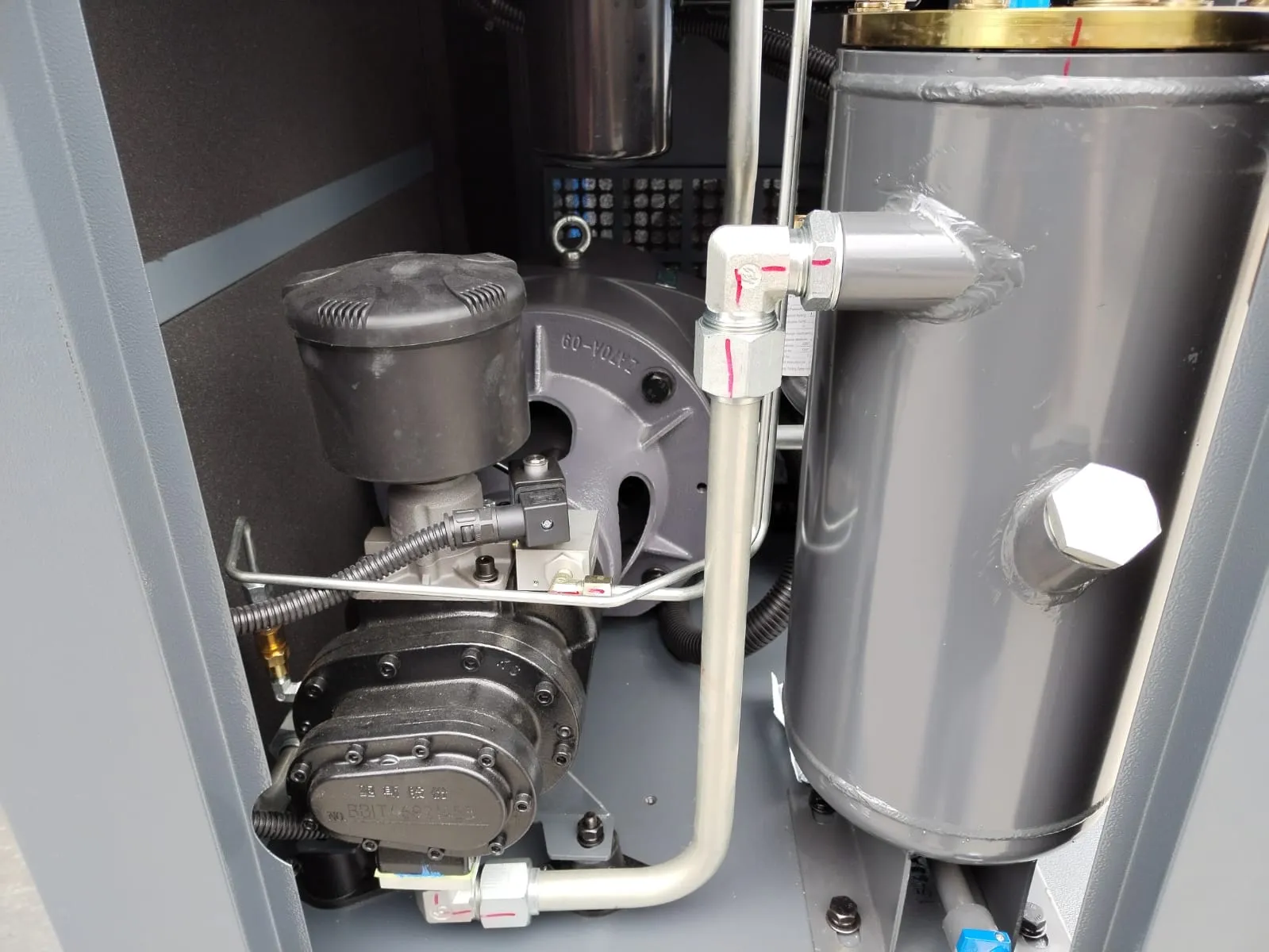

Прямой привод – максимум КПД

Электродвигатель мощностью 7,5 кВт соединён с винтовым блоком напрямую, без промежуточных ремней и муфт. Это исключает потери на трение и проскальзывание, снижает вибрацию и упрощает конструкцию. Класс защиты IP23 обеспечивает надёжную работу в типовых производственных помещениях, защищая от попадания твёрдых частиц диаметром более 12,5 мм и вертикально падающих капель.

Частотный преобразователь – интеллектуальный регулятор

Встроенный частотный преобразователь (VSD) входит в стандартную комплектацию и постоянно отслеживает давление в пневмосети. В зависимости от текущего расхода воздуха он изменяет обороты двигателя, добиваясь следующих эффектов:

• поддержание давления с точностью до ±0,1 бар — критично для чувствительных пневмоустройств;

• плавный пуск и остановка — пусковые токи снижаются в 5–7 раз, что продлевает ресурс двигателя и защищает сеть от перегрузок;

• экономия электроэнергии — при неполной загрузке компрессор работает на пониженных оборотах, сокращая энергопотребление до 35–40% по сравнению с нерегулируемыми аналогами;

• автоматическая защита — от перегрева, перегрузки, потери фазы и короткого замыкания.

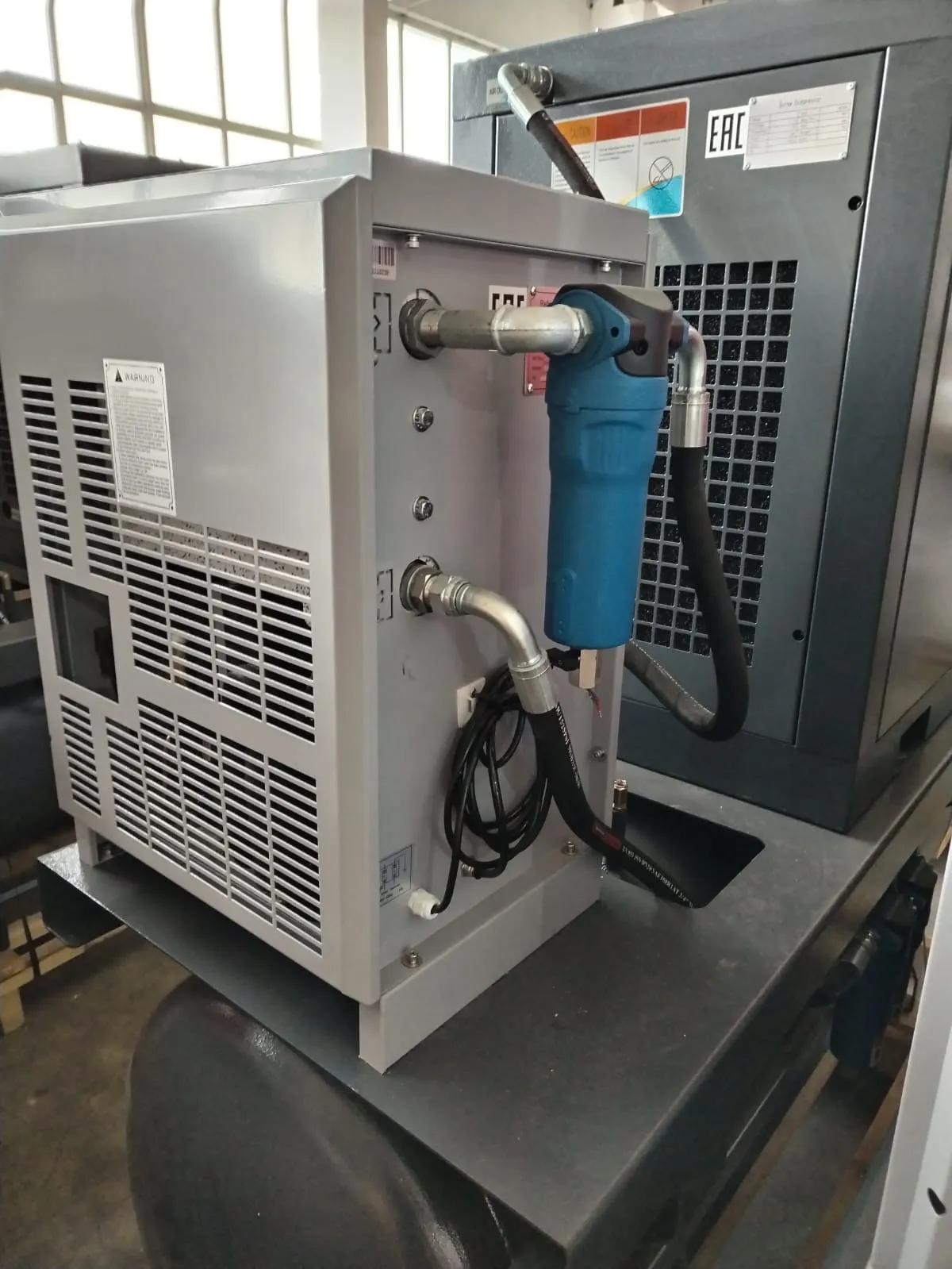

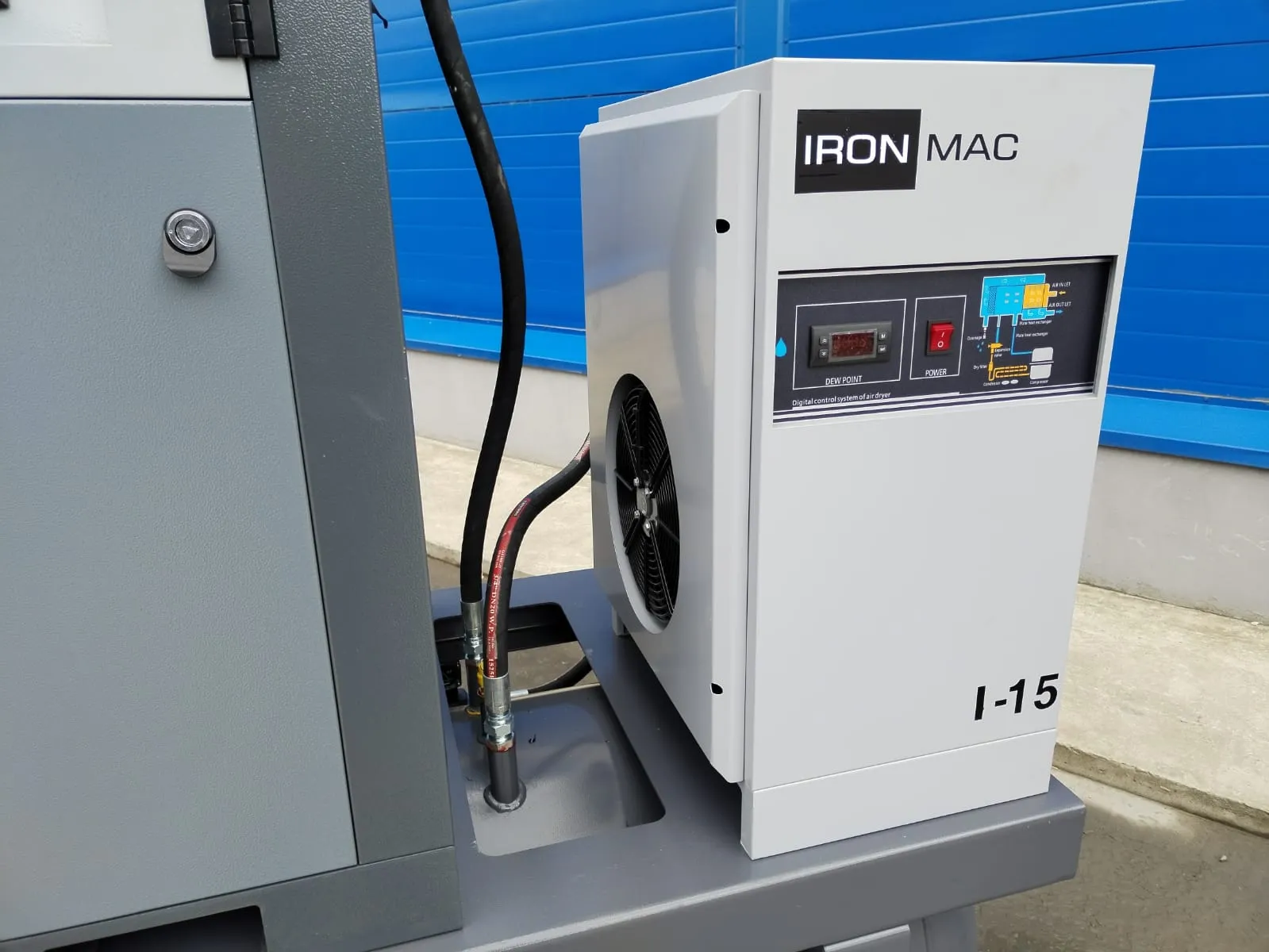

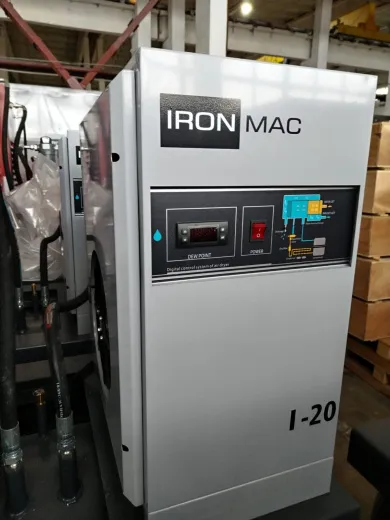

Рефрижераторный осушитель – сухость без дополнительных затрат

Интегрированный осушитель охлаждает сжатый воздух, удаляя водяной пар конденсацией. Автоматический конденсатоотводчик своевременно удаляет накопленную влагу. На выходе достигается точка росы +3 °С, что гарантирует низкую влажность воздуха и предотвращает коррозию пневмолиний, инструмента и оборудования. Это особенно важно для покрасочных камер, где даже следы влаги могут испортить покрытие.

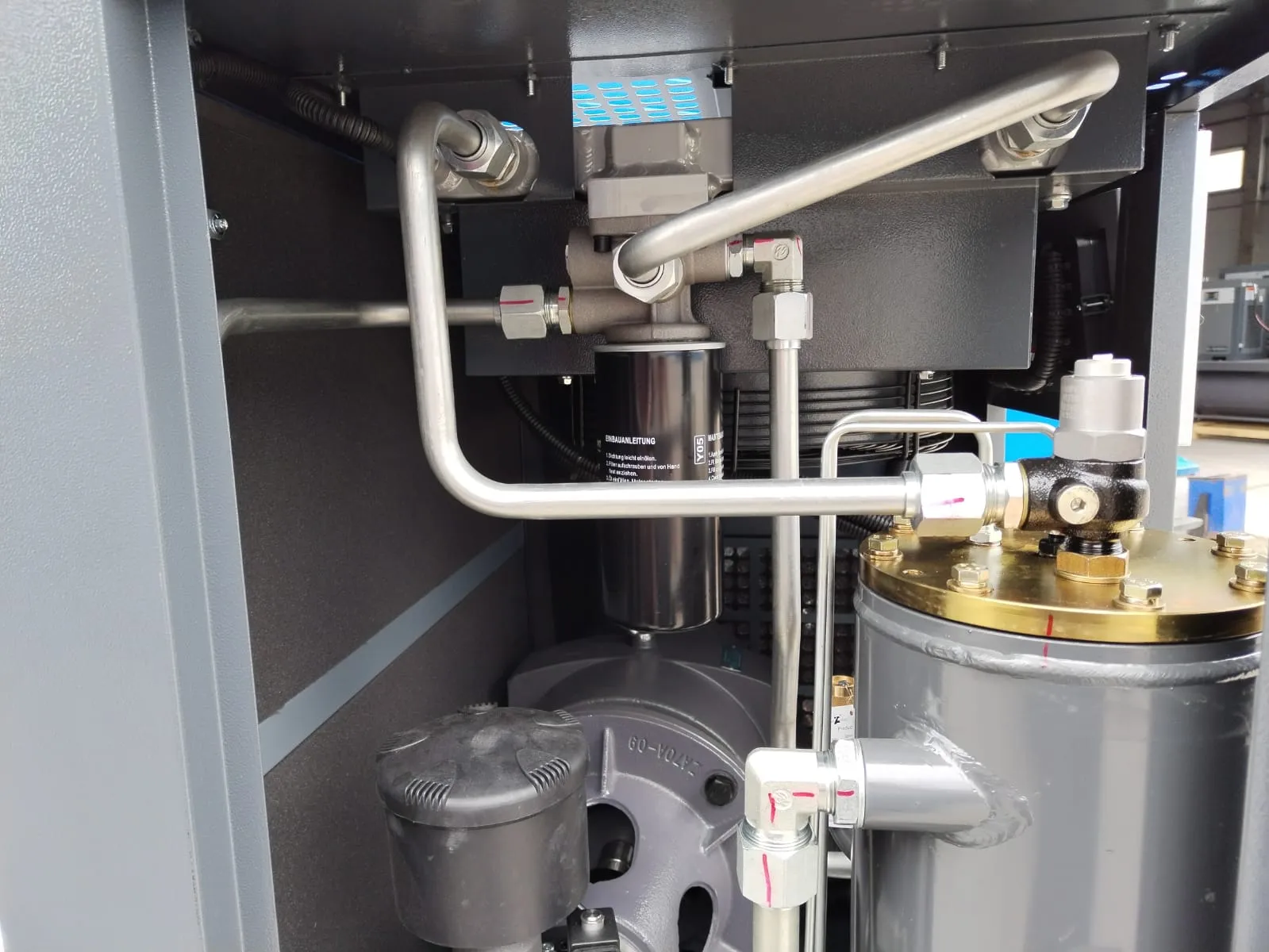

Трёхступенчатая сепарация масла

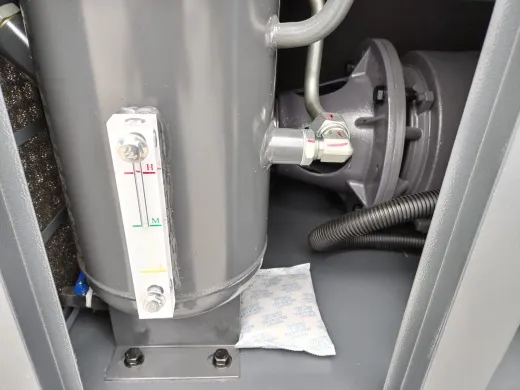

Маслобак вертикального типа оснащён трёхступенчатой системой отделения масла от сжатого воздуха. Остаточное содержание масла на выходе не превышает 3 мг/м³, что соответствует требованиям ISO 8573-1 для большинства промышленных применений. Смотровое окно уровня масла и сливной кран делают обслуживание максимально простым.

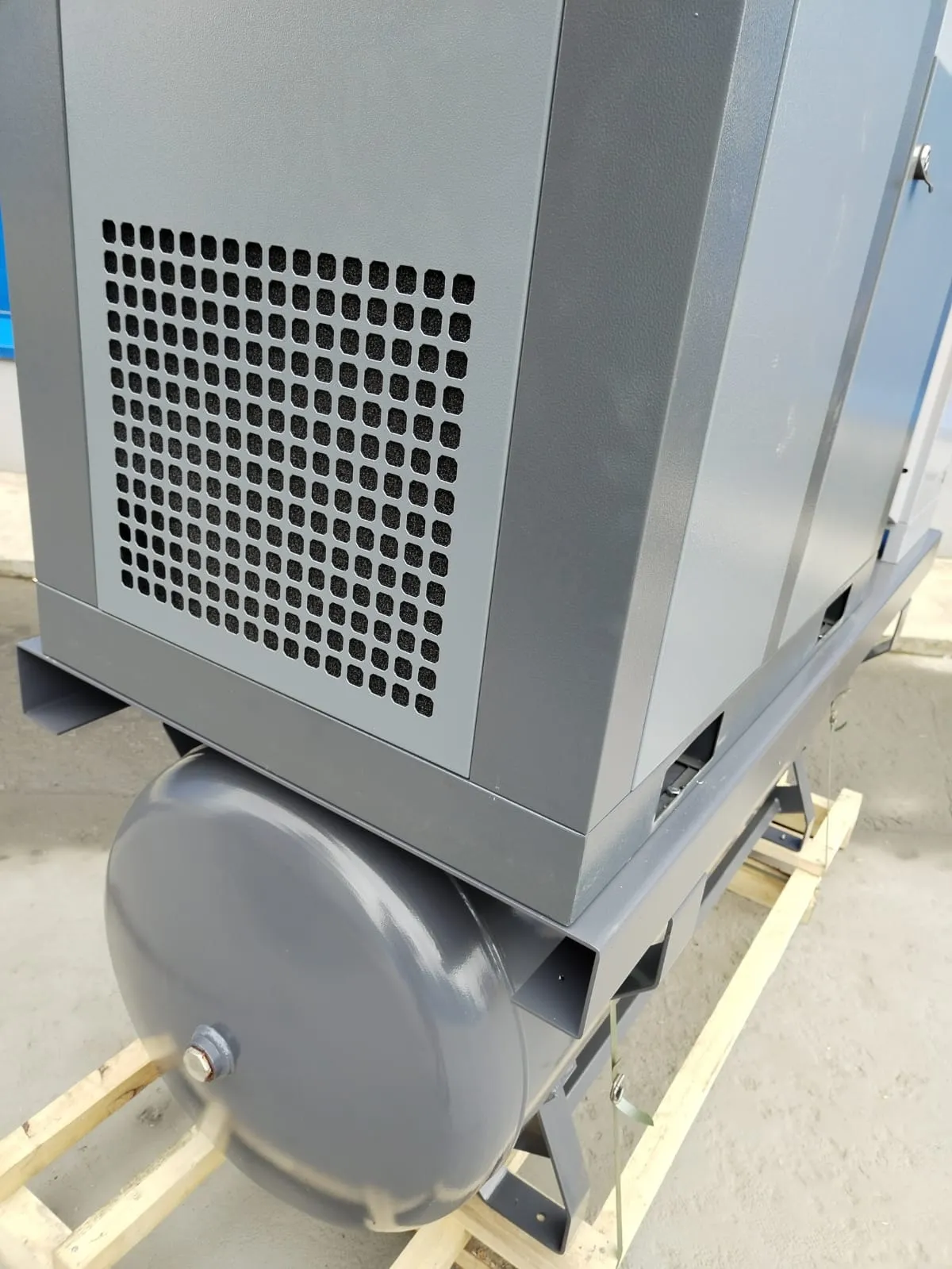

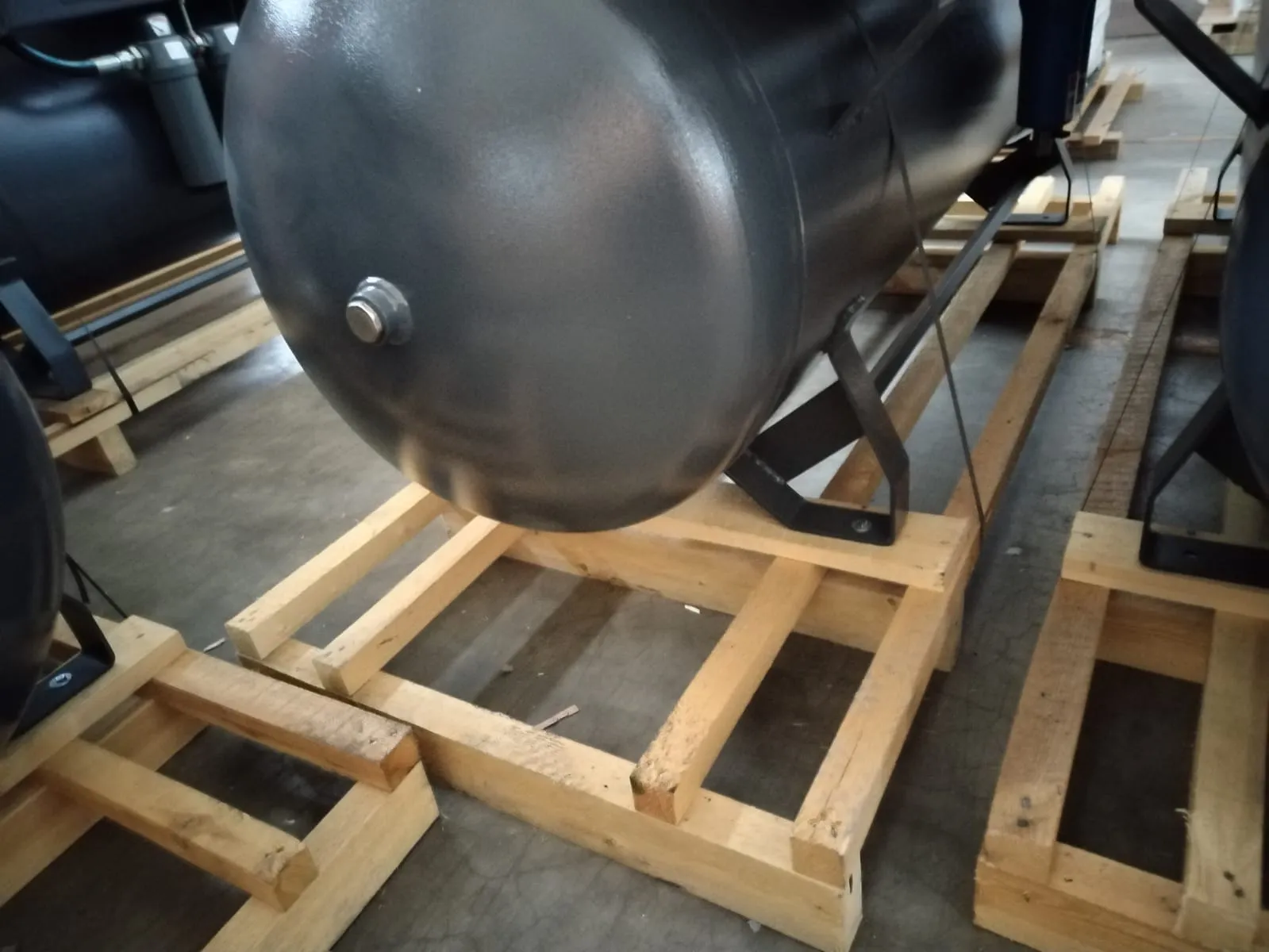

Ресивер 500 литров – стратегический резерв

При производительности 0,97 м³/мин ресивер объёмом 500 л создаёт значительный буфер, достаточный для покрытия пиковых нагрузок в течение нескольких минут. Это позволяет:

• сглаживать пульсации давления от поршневых потребителей;

• сокращать число пусков двигателя, продлевая ресурс;

• обеспечивать бесперебойную подачу воздуха даже при кратковременных скачках расхода.

Технические характеристики модели IC 10/10 AM VSD DF 500L

Сравнение с моделями 8-барной линейки

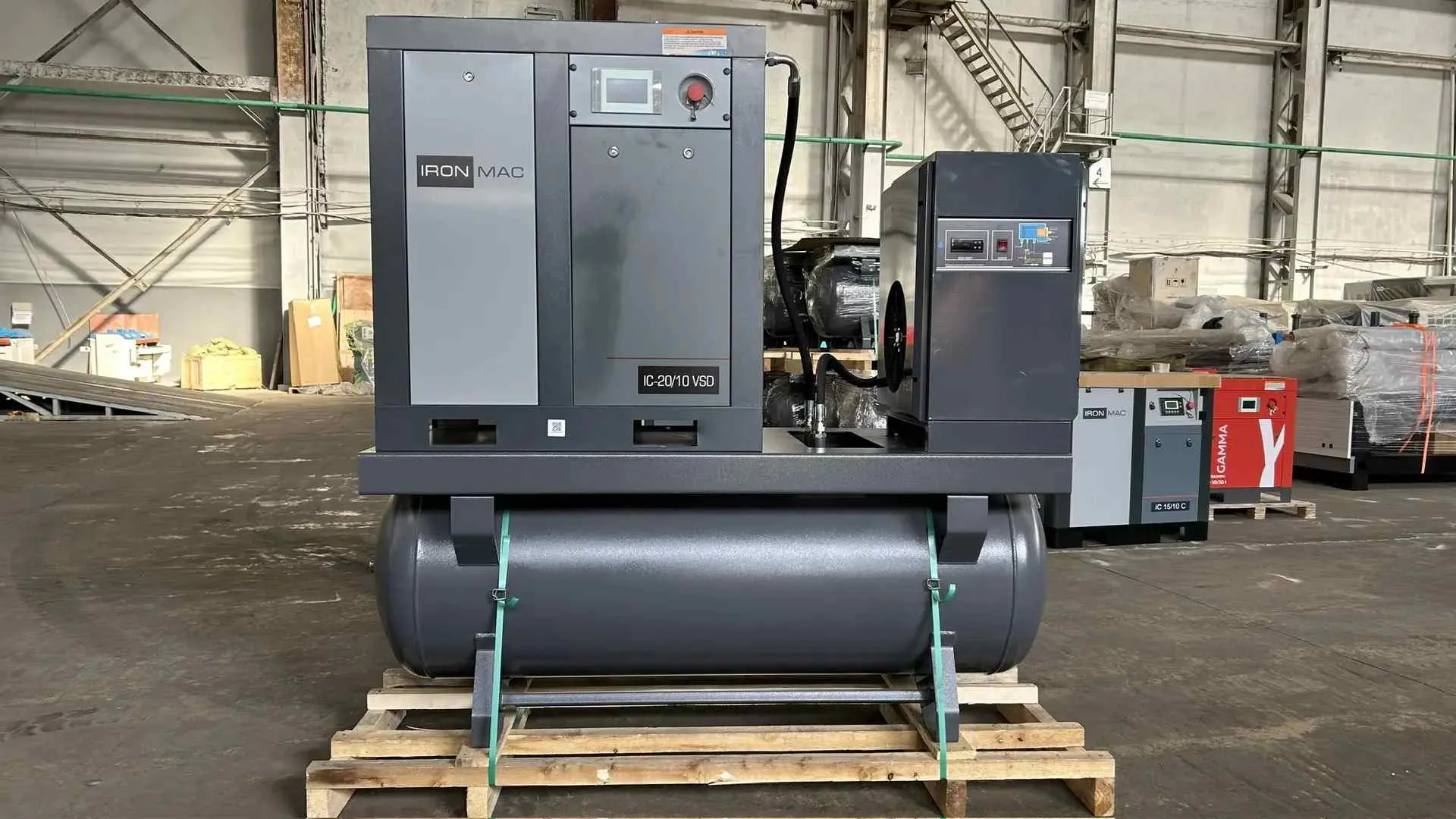

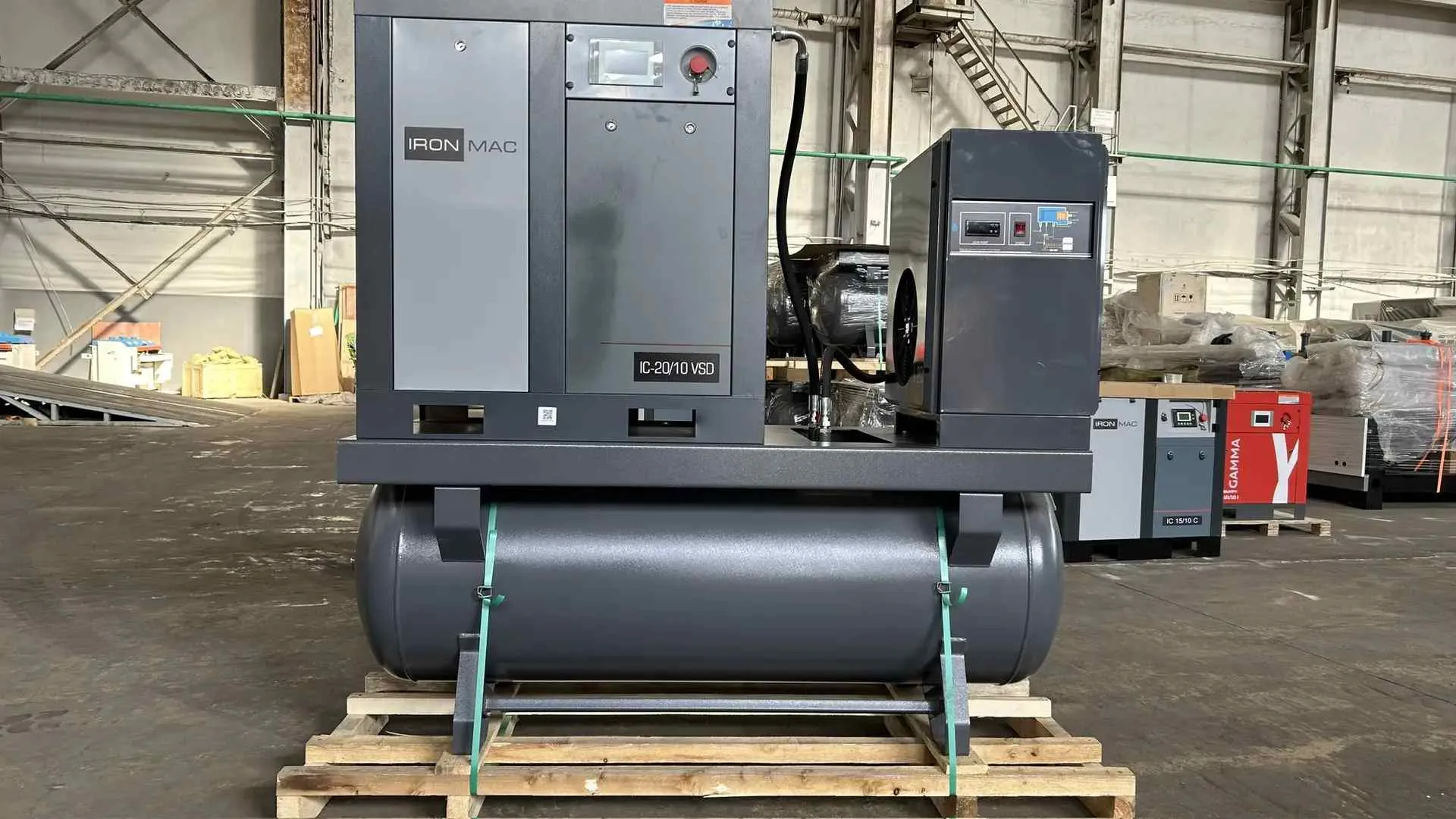

Чтобы наглядно понять разницу, сопоставим IC 10/10 AM VSD с её «восьмибаровым» собратом IC 10/8 AM VSD и с более мощной моделью IC 20/10 AM VSD.

Как видно, при повышении давления с 8 до 10 бар производительность закономерно снижается (с 1,07 до 0,97 м³/мин) при одинаковой мощности — это физическая плата за более высокую степень сжатия. Однако разница невелика (всего 0,1 м³/мин), что делает модель IC 10/10 практически равноценной по расходу, но с преимуществом в давлении.

Преимущества эксплуатации станции с VSD-приводом

Экономия ресурсов в реальных условиях

В большинстве производств расход воздуха непостоянен. Например, в автосервисе пиковые нагрузки возникают при работе нескольких гайковертов, а в паузах потребление минимально. Традиционные нерегулируемые компрессоры в таких условиях работают в режиме «пуск-остановка» или «холостой ход», что ведёт к перерасходу электроэнергии и износу. Частотное управление в IC 10/10 AM VSD позволяет двигателю плавно снижать обороты при малом расходе, сокращая энергопотребление пропорционально нагрузке.

Долговечность и надёжность

Плавный пуск снижает механические нагрузки на винтовой блок и подшипники. Реже возникают скачки температуры, что положительно сказывается на состоянии масла и уплотнений. В итоге ресурс станции увеличивается, а затраты на ремонт и замену комплектующих уменьшаются.

Качество воздуха – залог качества продукции

Осушенный и очищенный от масла воздух (остаточное масло <3 мг/м³) позволяет использовать станцию в процессах, чувствительных к загрязнениям: окраска, пневматический привод точных инструментов, продувка электронных компонентов. Точка росы +3°С исключает образование конденсата в трубопроводах даже при перепадах температуры в цеху.

Управление и обслуживание – простота и информативность

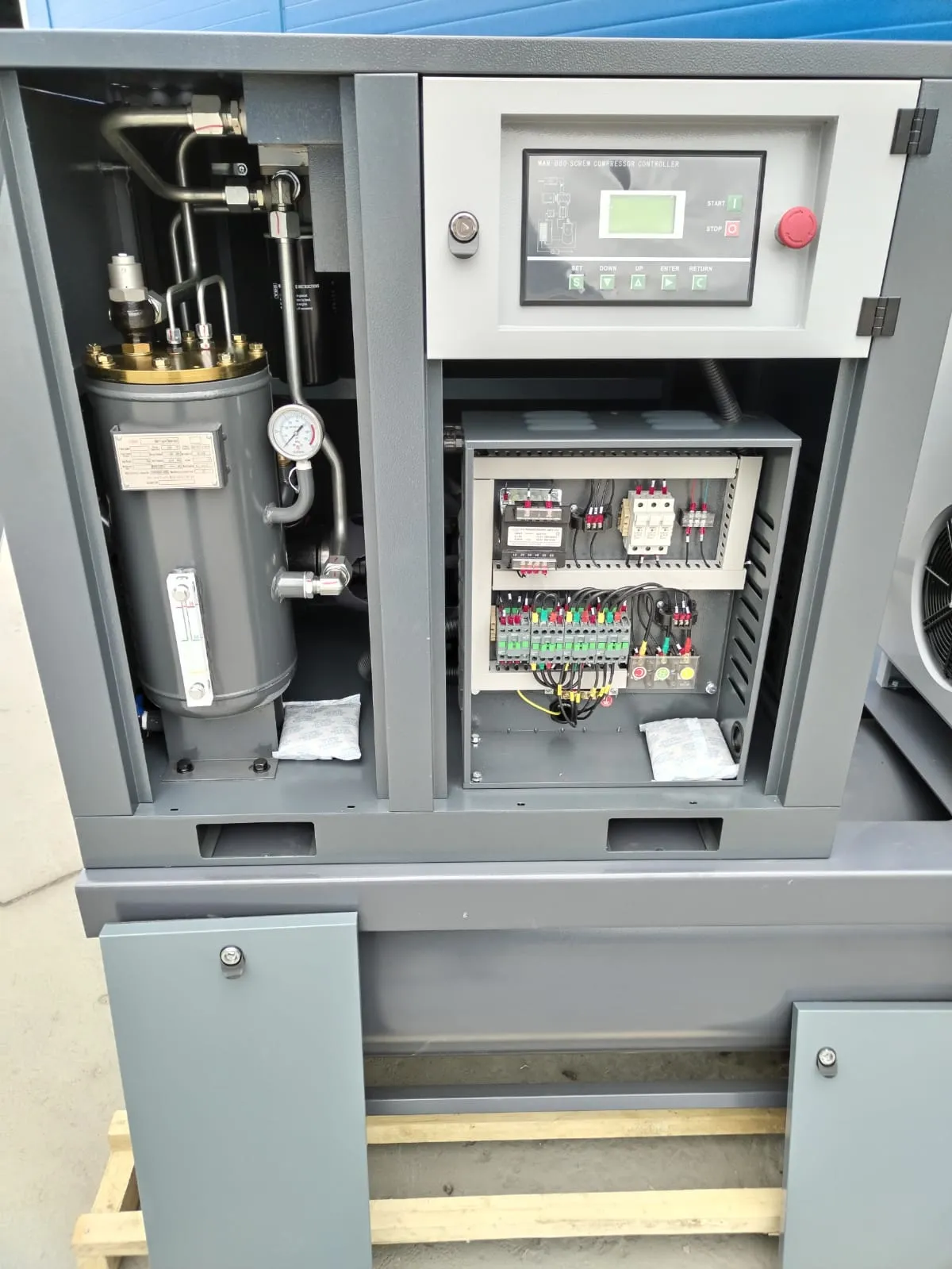

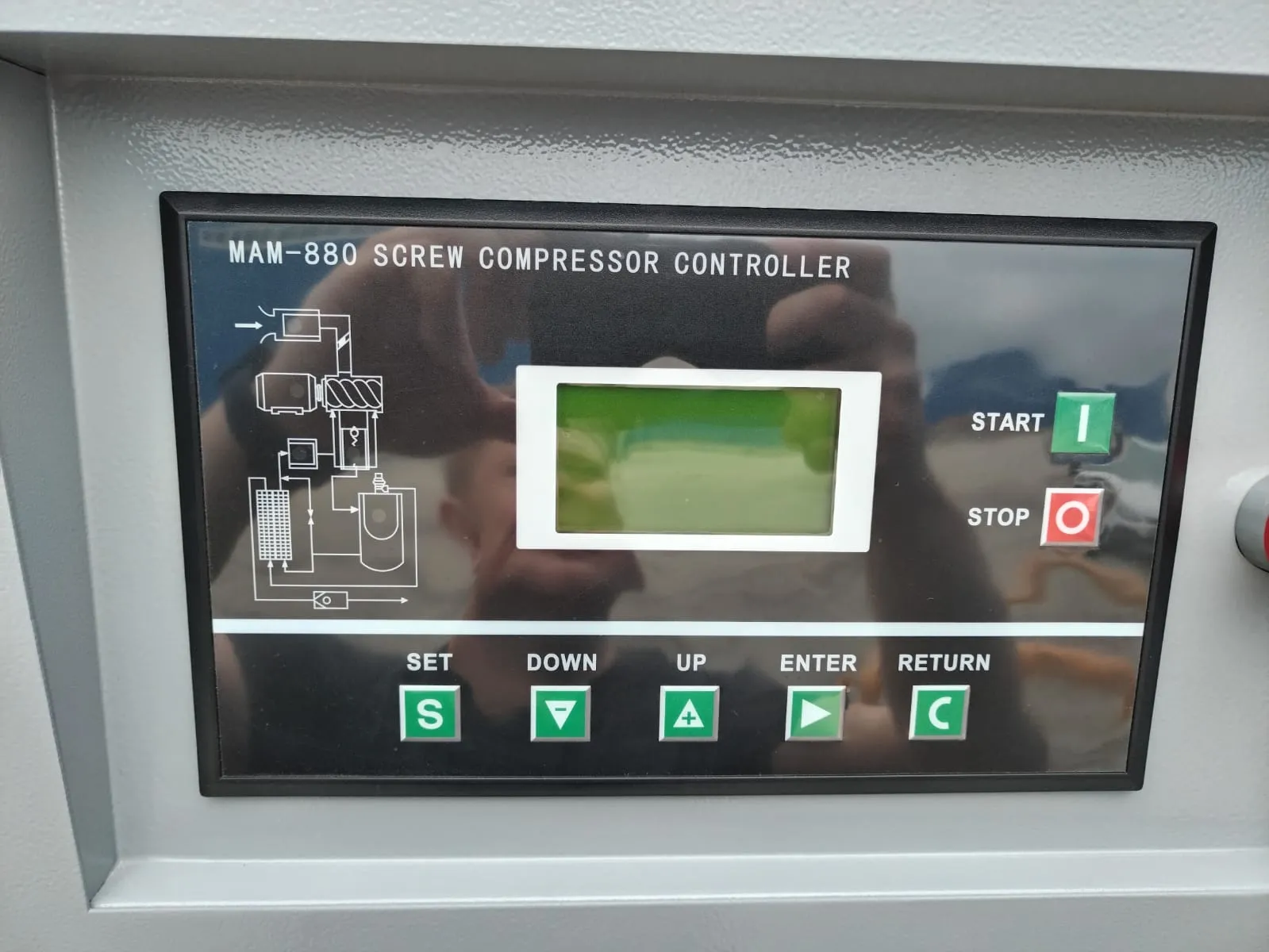

Интеллектуальный контроллер

Станция комплектуется микропроцессорным контроллером с жидкокристаллическим дисплеем и русифицированным интерфейсом. Пользователь в реальном времени видит:

• текущее давление в ресивере и на выходе;

• температуру масла и нагнетаемого воздуха;

• суммарную наработку в моточасах;

• статус фильтров и напоминание о предстоящем ТО;

• коды ошибок и аварийных отключений.

Управление осуществляется через интуитивно понятную кнопочную панель. Настройки давления и параметров холостого хода задаются непосредственно с контроллера.

Регламентные работы и доступность узлов

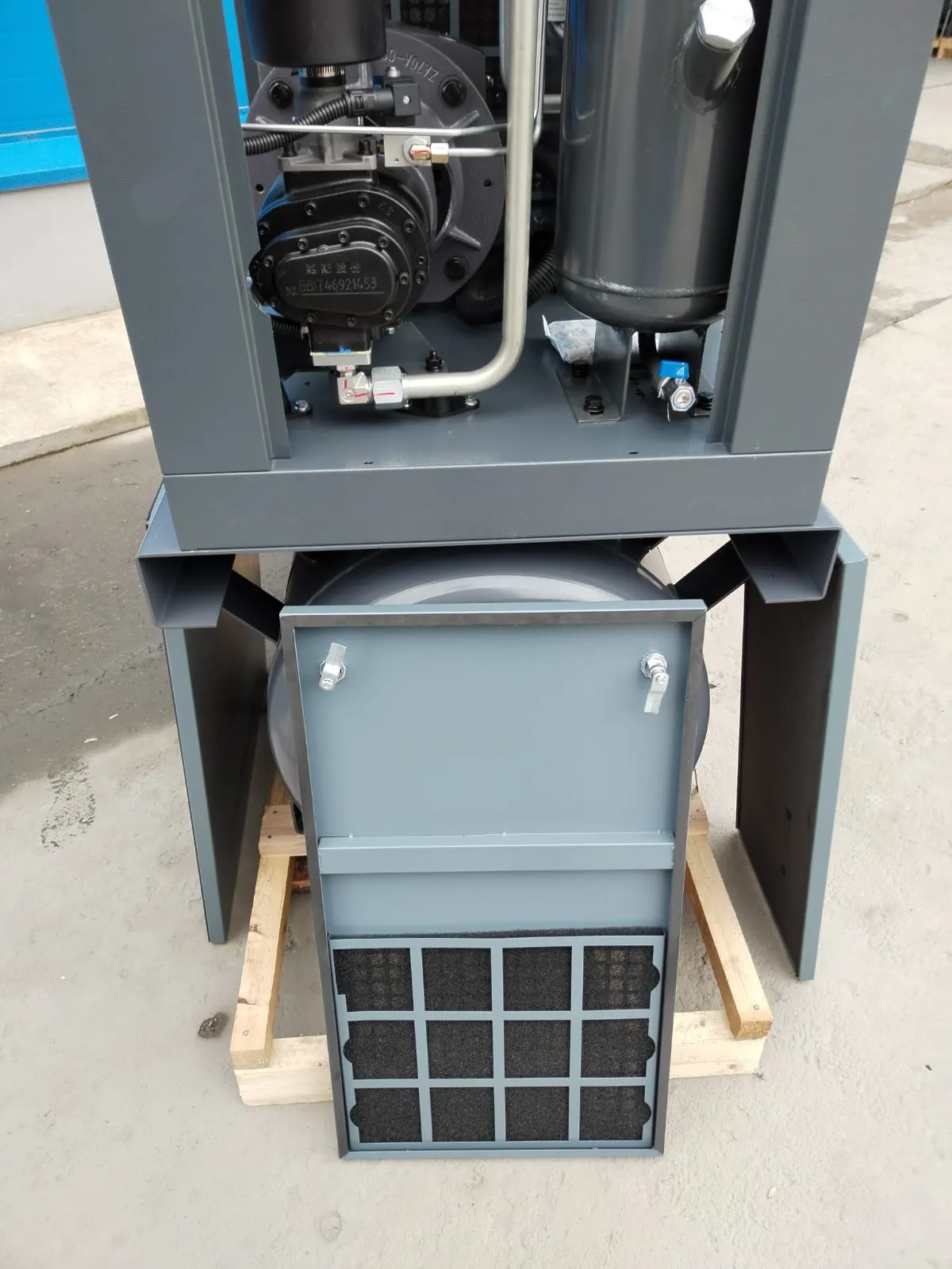

Все элементы, требующие периодической замены (воздушный фильтр, масляный фильтр, сепаратор, клапаны), расположены с удобным доступом через съёмные панели шумозащитного кожуха. Стандартные интервалы обслуживания:

• замена воздушного фильтра — по индикации (ориентировочно 2000 моточасов);

• замена масляного фильтра и сепаратора — по индикации (3000 моточасов);

• замена масла — по индикации (3000–4000 моточасов в зависимости от режима).

Смотровое окно уровня масла и кран слива упрощают контроль состояния масла и его замену без специальных инструментов.

Где наиболее востребована модель с давлением 10 бар?

Производительность 0,97 м³/мин при давлении 10 бар находит применение в:

• автосервисах грузовых автомобилей — мощные гайковерты, пневмоподъёмники, продувка фильтров и систем;

• металлообработке — пневматические зажимы и фиксаторы на станках с усилием, требующим высокого давления;

• производстве строительных материалов — пневмотранспорт цемента и мелкодисперсных смесей;

• испытательных лабораториях — проверка герметичности изделий под давлением;

• продувке технологических линий — очистка длинных трубопроводов, теплообменников, форсунок.

Благодаря компактным габаритам (1880×800×1750 мм) и весу 350 кг станцию можно разместить в ограниченных пространствах, а также перемещать при необходимости.

Как выбрать между версиями на 8 и 10 бар?

Если всё ваше пневмооборудование рассчитано на 8 бар, а 10 бар требуется лишь эпизодически, стоит оценить запас производительности: модель IC 10/8 даёт 1,07 м³/мин, что на 0,1 м³/мин больше. Это может быть критично при одновременной работе нескольких потребителей.

Если же у вас есть хотя бы один инструмент или устройство, которому стабильно нужно 10 бар (указано в паспорте), то выбирать следует IC 10/10, даже с чуть меньшей производительностью. Работа компрессора на пределе своих возможностей (пытаясь выжать 10 бар из 8-барной модели) приведёт к перегреву, повышенному износу и преждевременному выходу из строя.

Также обратите внимание на класс защиты: модель AM VSD имеет IP23, что подходит для закрытых цехов с нормальными условиями. Для пыльных, влажных или неотапливаемых помещений стоит рассмотреть серию DIGI с IP65.

Заключение

Блочная станция IRONMAC IC 10/10 AM VSD DF 500L — это продуманное инженерное решение для предприятий, которым требуется стабильное давление 10 бар при умеренном расходе воздуха. Объединение винтового компрессора, осушителя и ресивера в единой установке экономит пространство, упрощает монтаж и сокращает затраты на обвязку. Частотное управление делает эксплуатацию энергоэффективной, а высокое качество изготовления гарантирует долгий срок службы. Модель идеально вписывается в автосервисы, механообрабатывающие и сборочные цеха, а также любые производства, где требования к давлению превышают стандартные 8 бар. Сочетание доступной цены (относительно премиальных серий) и интеллектуальных функций делает эту станцию оптимальным выбором для малого и среднего бизнеса.
