Фрезерно-гравировальный станок с ЧПУ WoodTec VA 1325 4-axis

Фрезерно-гравировальный станок с ЧПУ WoodTec VA 1325 4-axis: инженерные решения для высокоточной обработки

Современное мебельное, рекламное и деревообрабатывающее производство немыслимо без оборудования с числовым программным управлением. Среди множества предложений на рынке выделяется модель WoodTec VA 1325 в 4-осевой конфигурации. Это станок, сочетающий в себе цельнометаллическую жёсткую конструкцию, прецизионные японские компоненты и продуманную эргономику. В данной статье мы детально разберём конструктивные особенности, сильные стороны и технологические возможности этого агрегата, чтобы помочь вам оценить его потенциал для вашего бизнеса.

Что такое WoodTec VA 1325 4-axis?

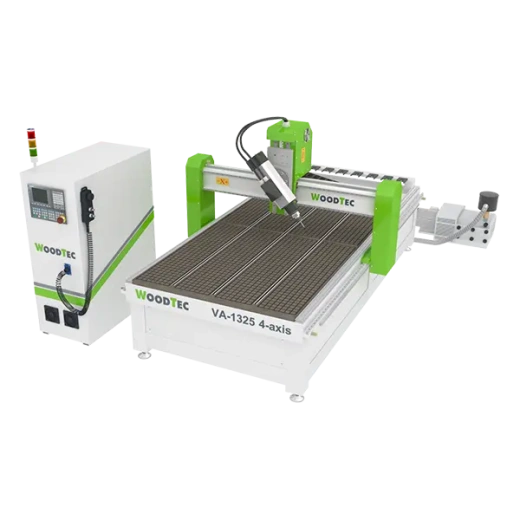

WoodTec VA 1325 — это фрезерно-гравировальный станок с рабочей областью 1300×2500 мм, оснащённый поворотной осью (4-я ось) с углом поворота шпинделя от -90 до +90 градусов. Такая кинематика позволяет обрабатывать не только плоские листовые материалы, но и объёмные детали, а также выполнять гравировку под углом. Автоматическая смена инструмента на 8 позиций и линейный револьверный магазин делают станок максимально автономным. Разберём по порядку, из чего складывается его надёжность и точность.

Цельносварная станина — фундамент виброустойчивости

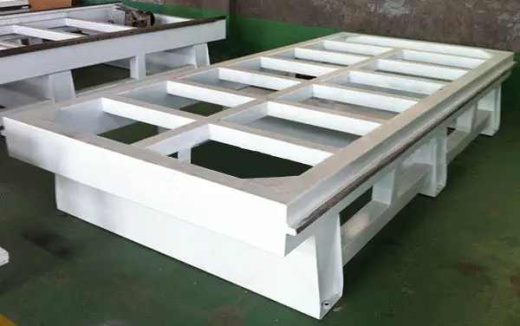

Любой станок с ЧПУ стоит ровно настолько, насколько жёстко его основание. WoodTec VA 1325 базируется на станине, сваренной из толстостенных прямоугольных профильных труб. Конструкторы предусмотрели большое количество поперечных балок, что превращает раму в единый монолит. Зачем это нужно? При фрезеровании возникают значительные вибрации и ударные нагрузки. Если станина недостаточно жёсткая, появляются биения, страдает чистота поверхности и точность размеров. Цельнометаллическая сварная конструкция с усиленным набором рёбер жёсткости полностью исключает микроперемещения портала, даже при агрессивных режимах резания. В результате — долговечность геометрии и стабильность обработки на протяжении многих лет.

Высокоточные линейные направляющие повышенной жёсткости

Перемещение по осям X, Y и Z реализовано на линейных направляющих с увеличенной грузоподъёмностью. В отличие от дешёвых роликовых систем, здесь используются профильные рельсы с циркуляционными шариковыми каретками. Это стандарт прецизионного оборудования. Благодаря повышенной жёсткости направляющих портал и суппорт со шпинделем движутся без зазоров и перекосов. Высокая точность позиционирования сохраняется даже при интенсивной эксплуатации — ресурс направляющих рассчитан на миллионы циклов. Итог: идеальная геометрия изделий, отсутствие «волн» на кромках и минимальный износ режущего инструмента.

Прецизионные шариковинтовые пары (ШВП) на всех осях

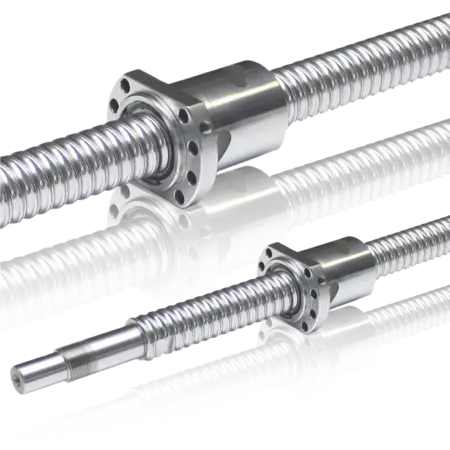

Для преобразования вращательного движения серводвигателей в поступательное в станке WoodTec VA 1325 применяются шариковинтовые пары. ШВП имеют предварительный натяг, полностью исключающий люфт (мертвый ход). Это критически важно при фрезеровании сложных трёхмерных контуров, реверсивных движениях и контурной обработке. Любой зазор в передаче «винт-гайка» привёл бы к появлению ступенек на поверхностях. Здесь же обеспечивается микроскопическая точность позиционирования — шаг перемещения контролируется сервосистемой с высокой дискретностью. ШВП по оси Z особенно важны для точного врезания в материал и чистовой обработки.

Косозубая рейка по осям X и Y — скорость без потери точности

Многие производители экономят и ставят прямозубые рейки, что приводит к повышенному шуму и микронеровностям. WoodTec выбрал косозубые рейки для горизонтальных осей. У таких реек зубья расположены под углом к оси вращения. За счёт этого увеличивается площадь контакта, снижается нагрузка на каждый зуб, а движение становится плавнее. Главное преимущество — возможность развивать высокие скорости холостых и рабочих перемещений (до 25–30 м/мин) без ухудшения класса чистоты поверхности. То есть вы получаете быстрый станок, который не жертвует качеством ради скорости.

Планетарный редуктор Shimpo-Nidec по оси А — японская надёжность

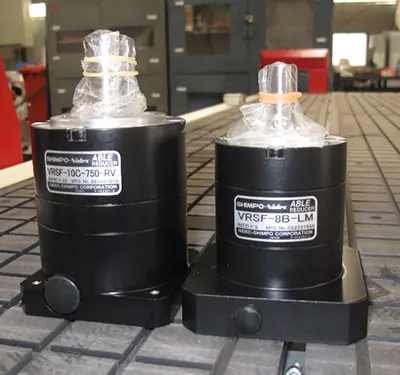

Поворотный шпиндель (4-я ось) требует особого подхода к передаче крутящего момента. Вместо классической ременной передачи инженеры установили планетарный редуктор японского бренда Shimpo-Nidec. Что это даёт? Во-первых, значительное повышение нагрузочной способности при малых габаритах — редуктор вдвое компактнее и втрое легче аналогов. Во-вторых, высокий КПД (до 97%) и практически полное отсутствие необходимости в обслуживании. Редуктор не требует регулировок и смазки в течение всего срока службы. Для конечного пользователя это означает меньше простоев и гарантированную точность позиционирования поворотной оси даже при обработке тяжёлых заготовок под углом от -90 до +90 градусов.

Вакуумный рабочий стол с Т-пазами и роторно-пластинчатым насосом

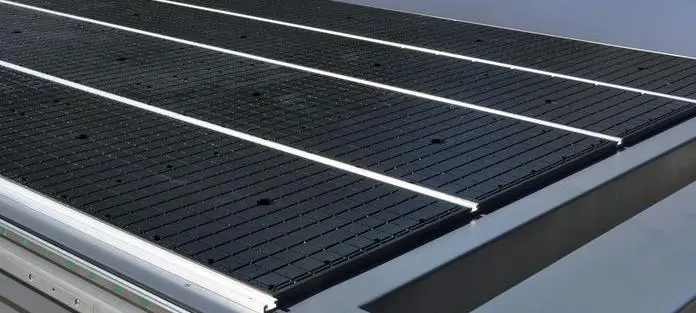

WoodTec VA 1325 оснащён алюминиевым рабочим столом, покрытым износостойким пластиком. Такое решение позволяет использовать одновременно два способа крепления заготовок: вакуумную присоску и механические струбцины. Стол разделён на четыре независимые зоны с помощью Т-образного профиля — вы можете зафиксировать как целый лист формата 1300×2500 мм, так и несколько мелких деталей, отключая ненужные зоны.

Особого внимания заслуживает вакуумный насос роторно-пластинчатого типа мощностью 5.5 кВт и производительностью 160 м³/час. В отличие от менее надёжных водокольцевых или кулачковых насосов, роторно-пластинчатая конструкция обеспечивает стабильно высокий вакуум в течение многих лет без частого обслуживания. Многие конкуренты экономят на насосе, но здесь он идёт в комплекте и сразу готов к интенсивной работе. Прижим заготовок происходит быстро и равномерно по всей площади.

Промышленный электрошпиндель HQD 9 кВт — мощность и воздушное охлаждение

Сердце любого гравировального станка — шпиндель. Модель WoodTec VA 1325 комплектуется агрегатом китайского бренда HQD, который использует конструктивные решения, проверенные итальянской компанией HSD. Шпиндель имеет мощность 9 кВт и максимальную частоту вращения 18 000 об/мин. Этого достаточно для обработки древесины, ДСП, МДФ, пластиков, акрила, композитных материалов и даже алюминия при невысоких подачах.

Важный момент: охлаждение шпинделя — воздушно-принудительное. Вам не понадобятся баки с водой, насосы и антифриз. Просто включите станок — и радиатор обдувается встроенным вентилятором. Это снижает затраты на обслуживание и позволяет не опасаться замерзания жидкости зимой в неотапливаемом цехе.

Литейный линейный магазин на 8 инструментов с автосменой

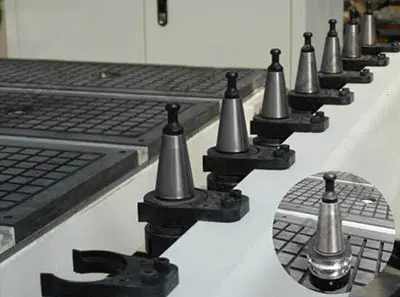

Автоматическая смена инструмента — это то, что превращает станок из полуавтомата в полноценный обрабатывающий центр. WoodTec VA 1325 оснащён линейным магазином литого типа на 8 позиций. Патроны стандарта ISO 30. Конструкция максимально проста и надёжна: все гнёзда расположены в ряд, смена инструмента происходит за счёт перемещения портала к магазину. За счёт литого корпуса магазин не деформируется, исключены перекосы при заборе/установке инструмента. Это гарантирует стабильную работу без заклиниваний. Восьми позиций достаточно для большинства операций: черновая фреза, чистовая, гравировальная, сверло, концевая фреза под кромку и т.д. Станок самостоятельно меняет оснастку по программе, сокращая время цикла и исключая ошибки оператора.

Сервоприводы Yaskawa (Япония) — эталон надёжности

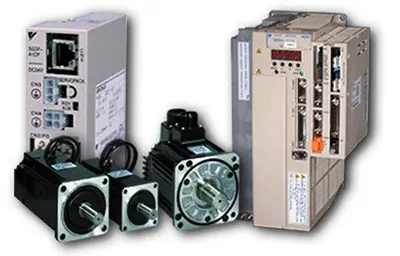

Приводы движения по осям X, Y и Z — это японские серводвигатели Yaskawa. Данный бренд признан мировым лидером в области сервосистем. Каждый двигатель оснащён многоразрядным датчиком положения (энкодером) с высоким разрешением. 32-разрядный RISC-процессор сервоконтроллера обеспечивает моментальную подстройку по току и скорости. Что это значит на практике? Станок практически не накапливает ошибок позиционирования даже при работе на максимальных ускорениях. Система автоматически компенсирует возмущения, вызванные изменением нагрузки. В итоге — высокая скорость обработки без потери точности, плавные переходы в углах и идеальное повторение сложных траекторий, заданных в управляющей программе.

Автоматический датчик измерения и калибровки длины инструмента

При частой смене инструмента необходимо каждый раз сообщать станку, насколько длиннее или короче новая фреза относительно предыдущей. Ручное измерение отнимает время и чревато ошибками. WoodTec VA 1325 оснащён автоматическим контактным датчиком. По команде из УЧПУ шпиндель подводит инструмент к датчику, касается его, и система автоматически вычисляет смещение по оси Z. Также датчик позволяет быстро задать нулевую точку стола (Z=0) и высоту материала. Это ускоряет наладку, защищает поверхность стола от врезания и повышает безопасность работы.

Система управления Syntec (Тайвань) — доступная надёжность

Многие станкостроители ставят дешёвые контроллеры на базе Linux или DSP-пульты. WoodTec использует промышленную систему Syntec — одну из самых стабильных и функциональных в своём классе. Syntec поддерживает полноценную 3D-обработку, имеет функцию упреждающего считывания кадров (Look Ahead), что позволяет избегать микрозадержек при обработке сложных поверхностей. Интерфейс графический, интуитивно понятный, с возможностью редактирования и создания программ прямо на пульте. Наличие портов USB и Ethernet даёт возможность загружать проекты с флешки или подключать станок к локальной сети предприятия. Система управления Syntec применяется даже на некоторых металлорежущих станках, что говорит о её высоком ресурсе и точности.

Аспирационный кожух и пылеулавливающий агрегат в базовой комплектации

Обработка дерева, ДСП и пластиков сопровождается образованием большого количества мелкой пыли и стружки. Без эффективной аспирации она забивает направляющие, ухудшает охлаждение шпинделя и создаёт угрозу для здоровья. Станок WoodTec VA 1325 уже в базовой версии оснащён защитным кожухом вокруг рабочей зоны и пылеулавливающим агрегатом. Кожух подключается к внешней системе вытяжки или к штатному пылесосу. Это не опция за дополнительную плату, а часть конструкции. В результате — чистое рабочее пространство, меньший износ подвижных частей и соответствие санитарным нормам.

Области применения и выводы

Благодаря 4-осевому поворотному шпинделю (от -90° до +90°), автоматической смене 8 инструментов и мощному вакуумному столу, WoodTec VA 1325 4-axis решает широкий круг задач:

• Мебельное производство: раскрой ДСП, МДФ, фасадов, сверление отверстий под фурнитуру, фрезерование криволинейных деталей, обработка кромок под углом.

• Рекламная и сувенирная продукция: 3D-гравировка на пластиках, акриле, алюминиевом композите, объёмные буквы, вывески.

• Деревообработка: резьба по дереву, изготовление балясин, ножек мебели, объёмных панно.

• Работа с листовыми материалами: фанера, оргстекло, ПВХ, поликарбонат.

Итоговая надёжность станка складывается из цельнометаллической станины, японских сервоприводов Yaskawa, прецизионных ШВП, косозубых реек и планетарного редуктора Shimpo-Nidec. Система управления Syntec делает работу комфортной даже для операторов с небольшим опытом. А наличие в комплекте мощного роторно-пластинчатого вакуумного насоса и пылеулавливателя избавляет от дополнительных вложений. WoodTec VA 1325 4-axis — это станок, который при грамотной эксплуатации будет окупать себя за счёт высокой производительности, точности и минимальных простоев. Если ваш бизнес требует обработки крупногабаритных деталей с наклонным фрезерованием и автоматической сменой инструмента, данная модель — одно из лучших предложений в своём классе.
