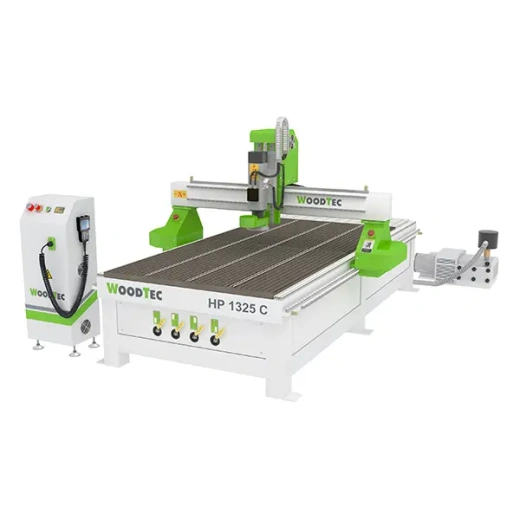

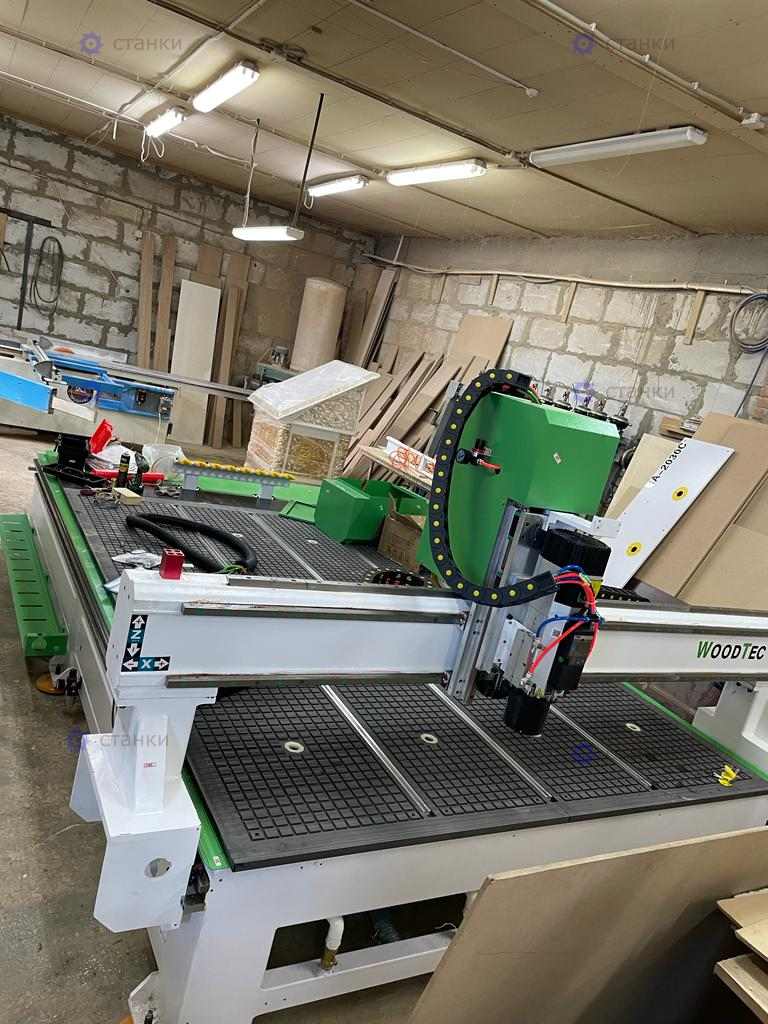

Фрезерно-гравировальный ЧПУ станок WoodTec HP: Мощь и интеллект для эффективного производства
Оборудование, способное совершить качественный скачок в производительности деревообрабатывающего цеха, должно сочетать надежную механику, мощный привод и элементы «умной» автоматизации. Именно таким комплексным решением является станок серии HP от WoodTec. Его ключевая особенность – переход от полностью ручных операций к автоматизированному циклу обработки за счет внедрения системы контроля и смены оснастки.
Сердце и мышцы станка: силовая часть и привод

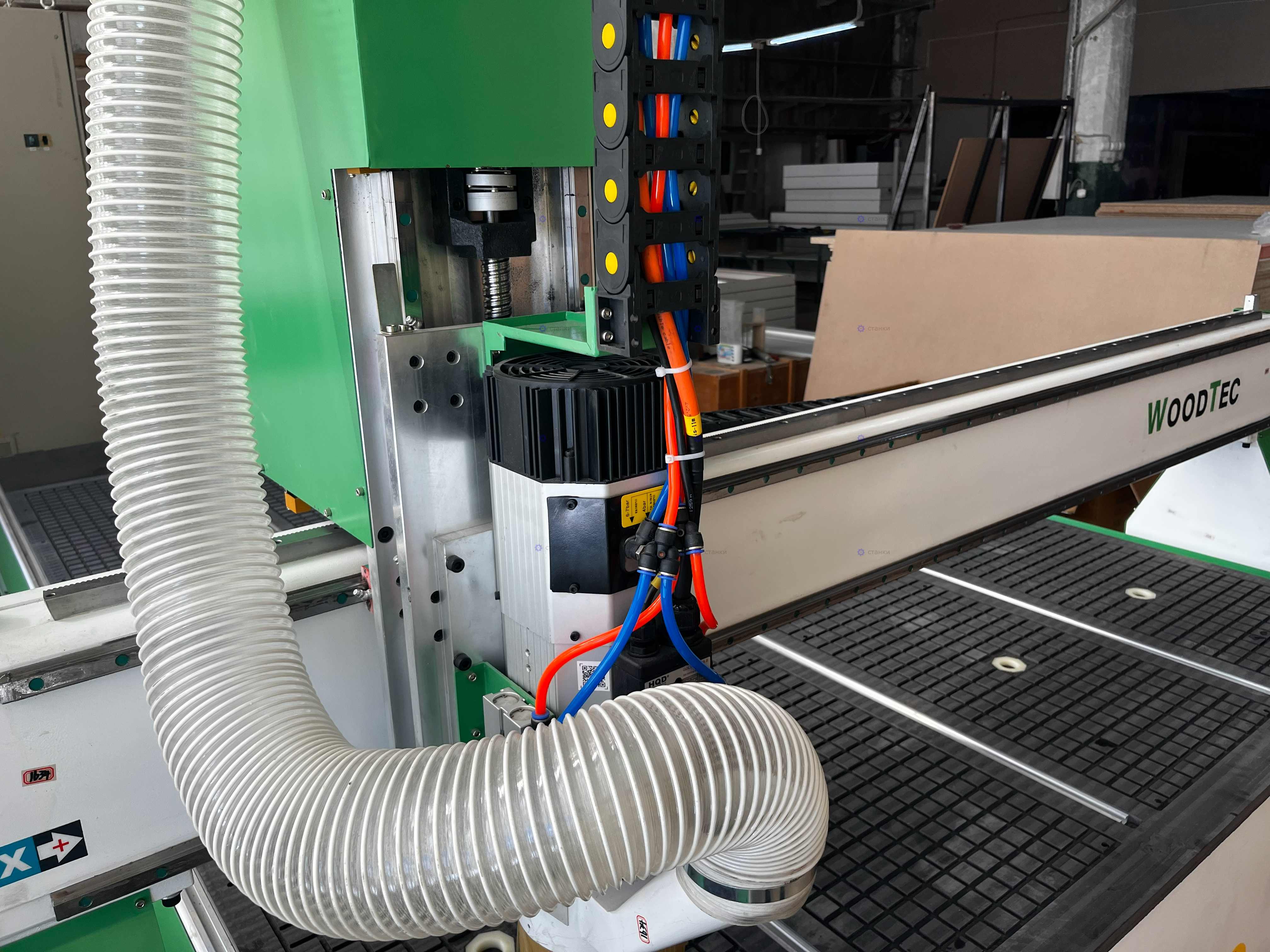

Основу станка составляет высокооборотистый электрошпиндель HQD мощностью 9 кВт, способный развивать до 24 000 об/мин. Воздушное охлаждение делает его работу стабильной даже при продолжительных нагрузках. Плавное управление оборотами обеспечивается частотным преобразователем, что критически важно для подбора оптимального режима под разные материалы – от мягкой древесины до композитных плит.
Точность позиционирования и отсутствие люфтов гарантированы применением серво-гибридных двигателей LeadShine в связке с надежной механикой. По осям X и Y движение передается через косозубые рейки, а по оси Z – через прецизионный шарико-винтовой привод. Все направляющие – линейные, прямоугольного сечения, что обеспечивает максимальную жесткость и долговечность конструкции.
Интеллектуальные системы: автоматизация ключевых операций
-

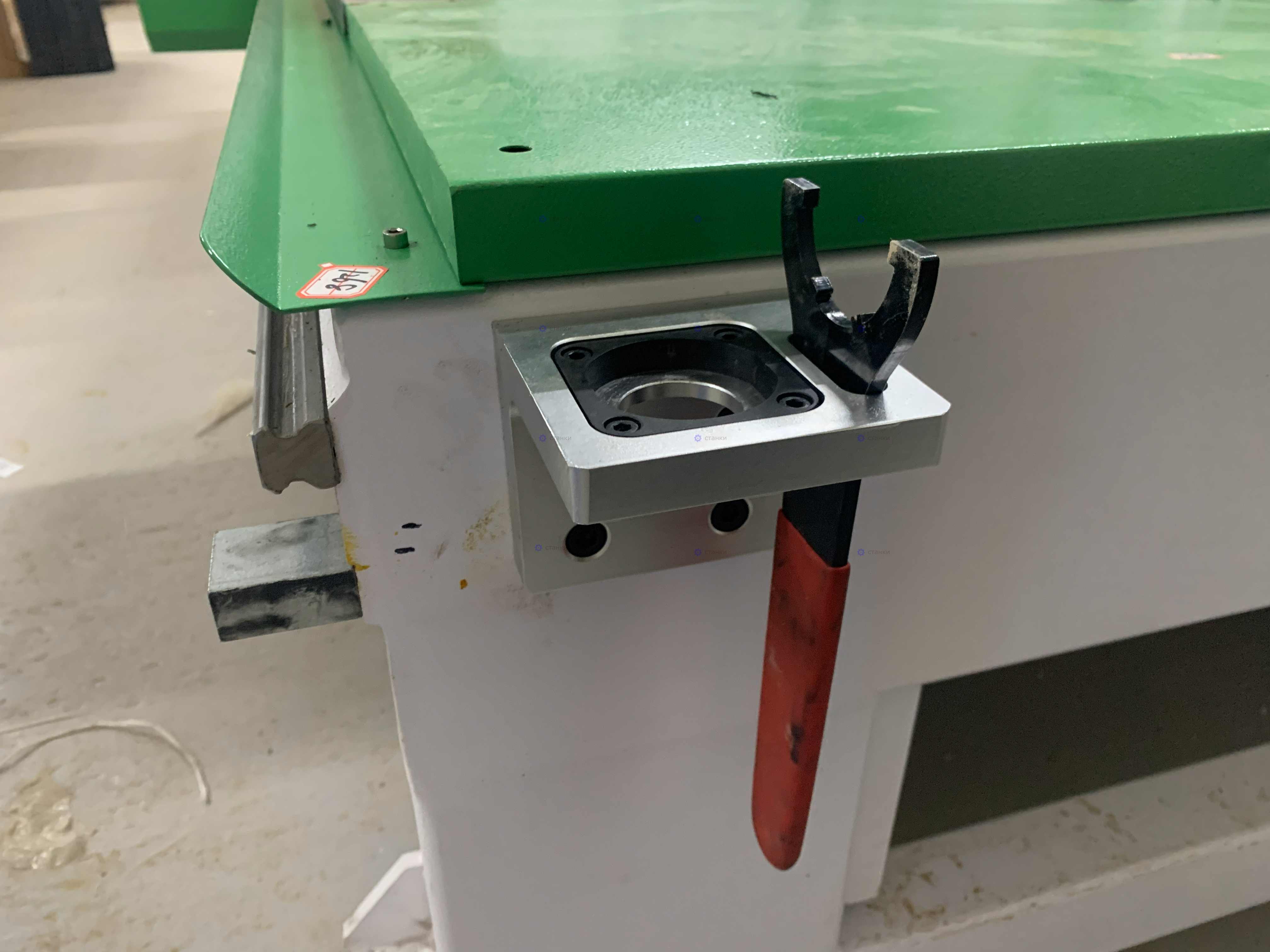

Полуавтоматическая смена инструмента (ISO 30): Станок оснащен системой, позволяющей оператору быстро сменить инструмент с помощью набора пневмопатронов. Это кардинально сокращает время переналадки между операциями (фрезеровка пазов, гравировка, сверление), что повышает общую эффективность.
-
Автоматический контроль вылета инструмента: Встроенный датчик измерения и калибровки самостоятельно определяет точную длину и диаметр установленной фрезы. Это исключает человеческий фактор, предотвращает ошибки в расчете высоты и гарантирует абсолютную точность обработки по Z-координате.
Эффективное закрепление и чистый цех

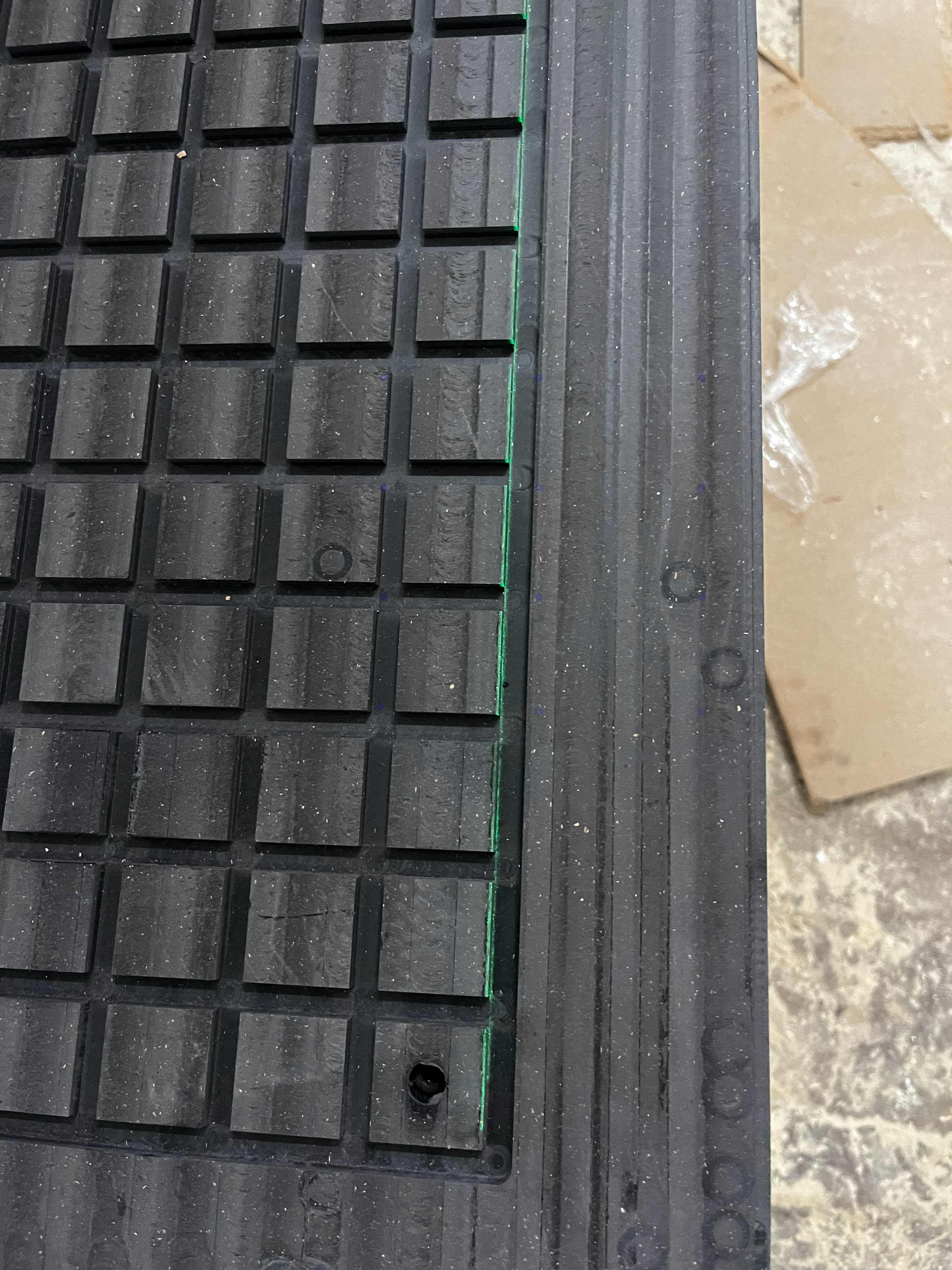

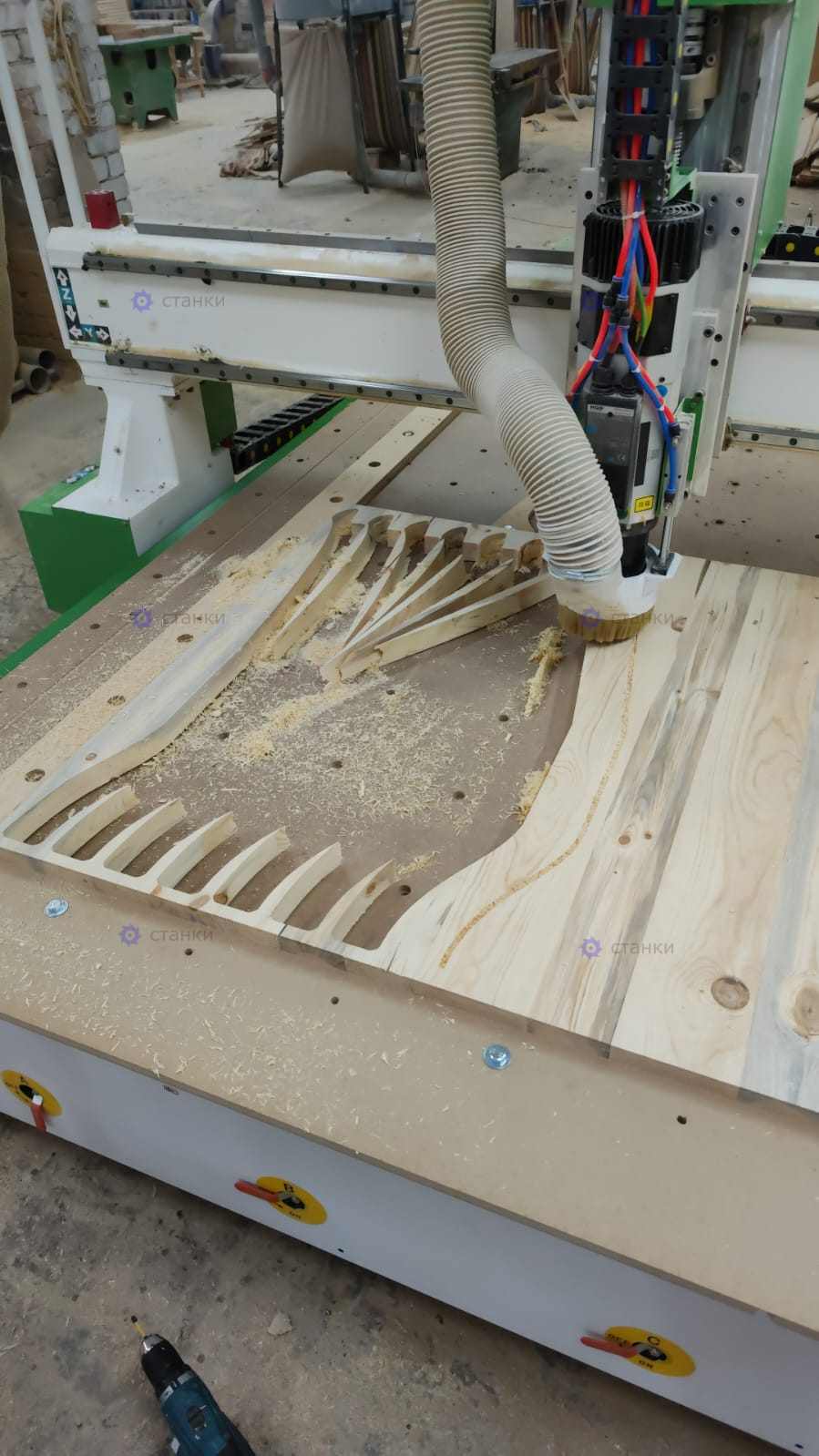

Вакуумный стол на 4 независимые зоны позволяет оптимально располагать заготовки разных размеров и одновременно обрабатывать несколько деталей. Наличие «T-пазов» дает возможность комбинировать вакуумный прижим с механической фиксацией струбцинами из комплекта поставки. Для поддержания чистоты на рабочем месте в комплект входит пылеулавливающий агрегат (3 кВт) с полным набором воздуховодов и аспирационный кожух, устанавливаемый непосредственно на шпиндель.
Полная готовность к работе
WoodTec HP поставляется как законченное рабочее решение. Помимо станка и пылеудаления, пользователь получает:
-

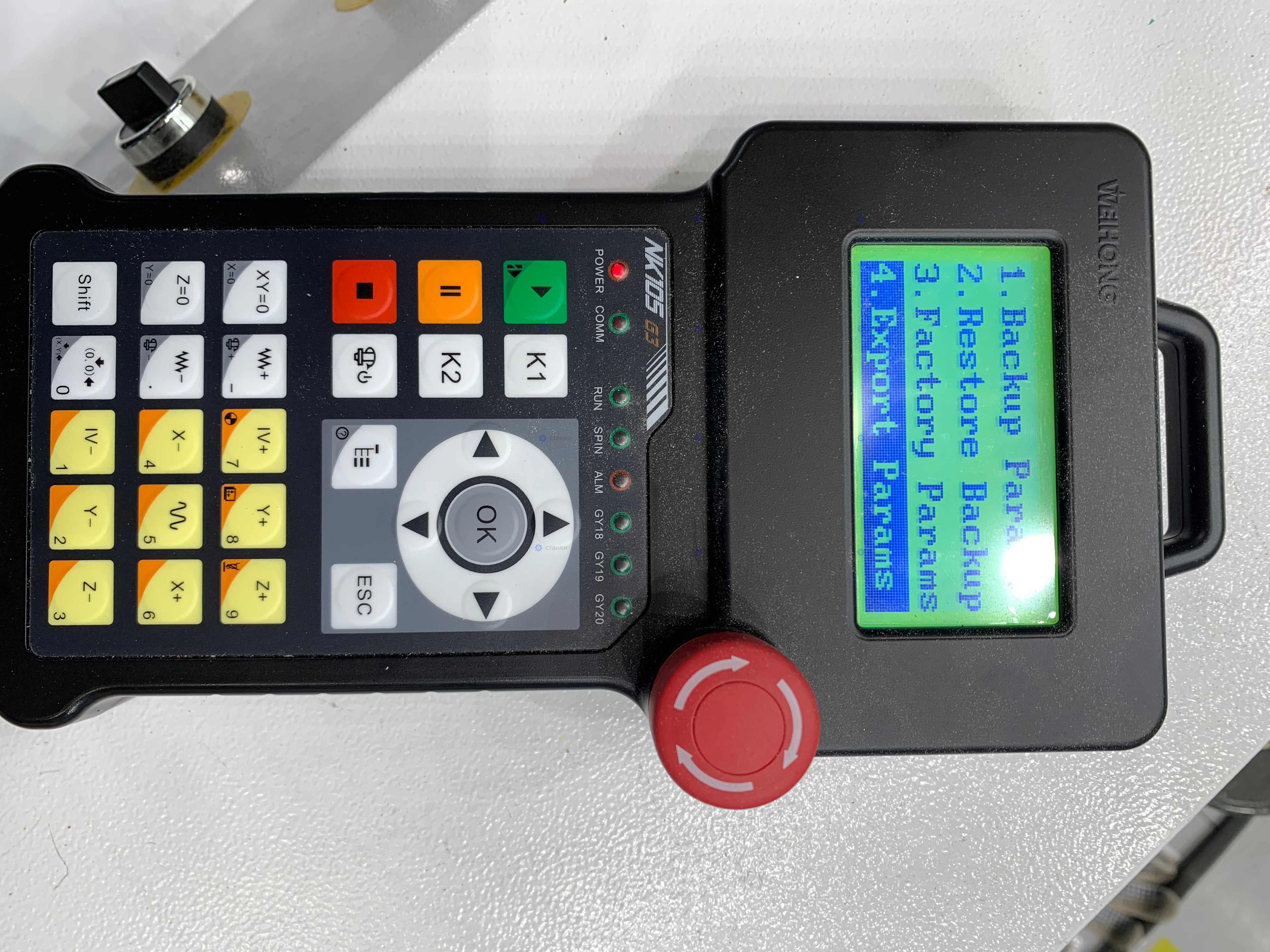

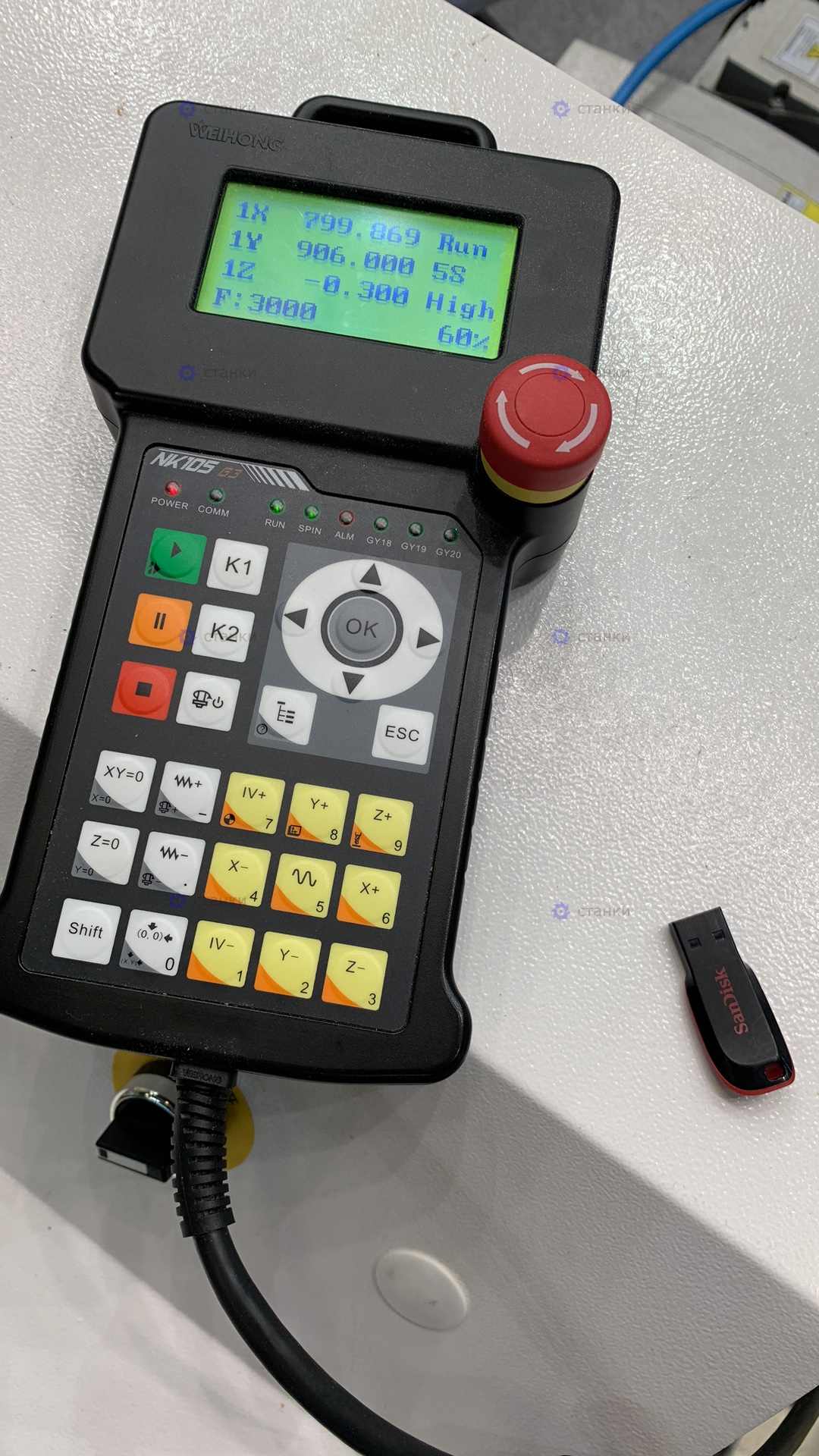

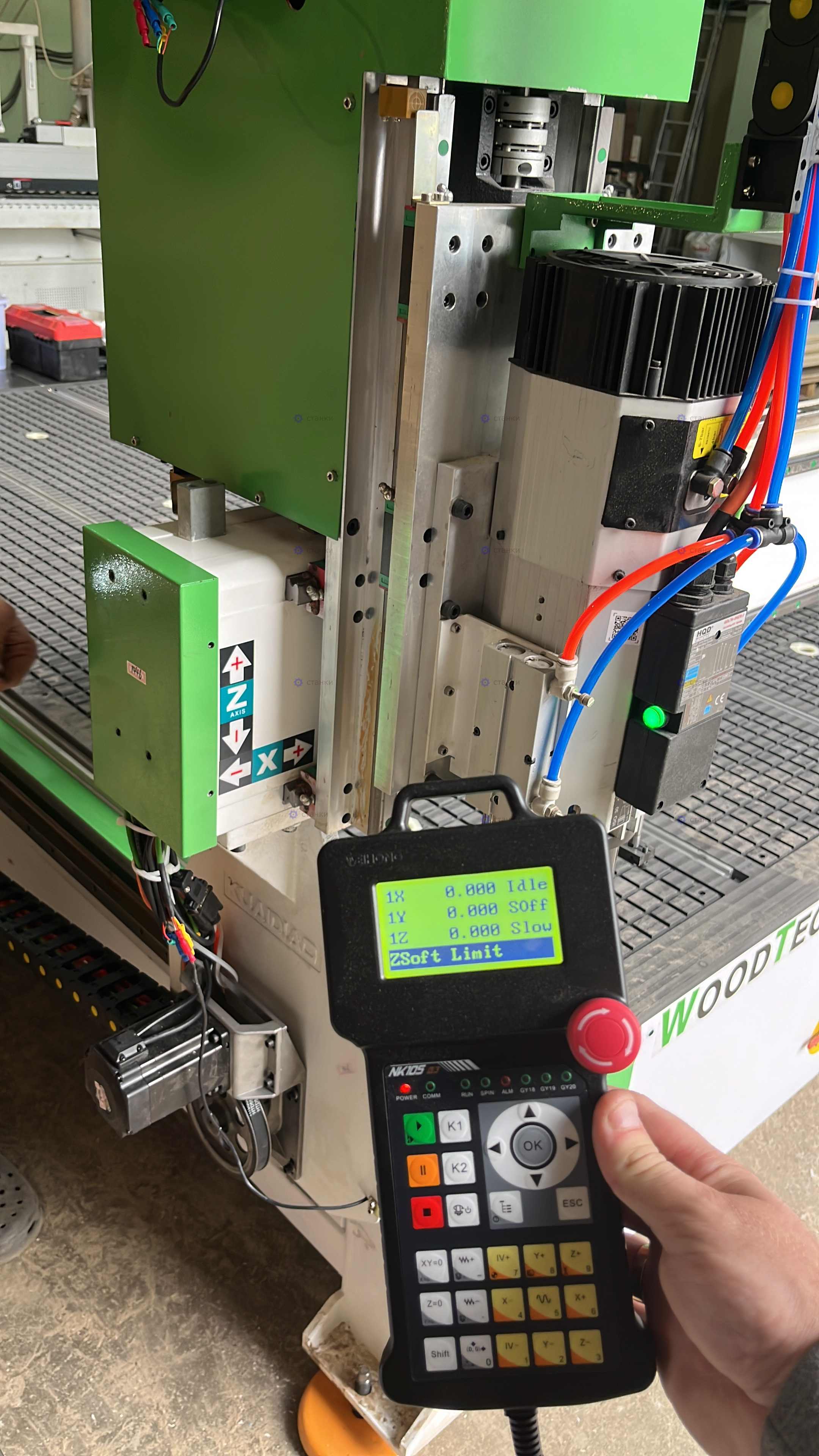

Ручной пульт управления WEIHONG NK105 G3 для удобного задания координат и управления процессом.
-
Программное обеспечение с русифицированным интерфейсом.
-
Начальный набор оснастки: цанги ER32, комплект фрез для работы с деревом, МДФ, ДСП.
-
Инструменты для обслуживания и запасные части (ЗИП) в фирменном ящике.
-
Подробное руководство на русском языке.
-
Фрезерно-гравировальный станок WoodTec HP – это выбор для тех, кто нацелен на рост производства. Он минимизирует «ручные» паузы, повышает повторяемость качества и позволяет уверенно браться за сложные многооперационные задачи в производстве мебели, интерьерной рекламы, декоративных элементов и других изделий из листовых материалов.
Комплектация
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Электрошпиндель HQD, Китай (воздушное охлаждение) | 1 | 9 кВт 24 000 об/мин |
| 2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 1 | |

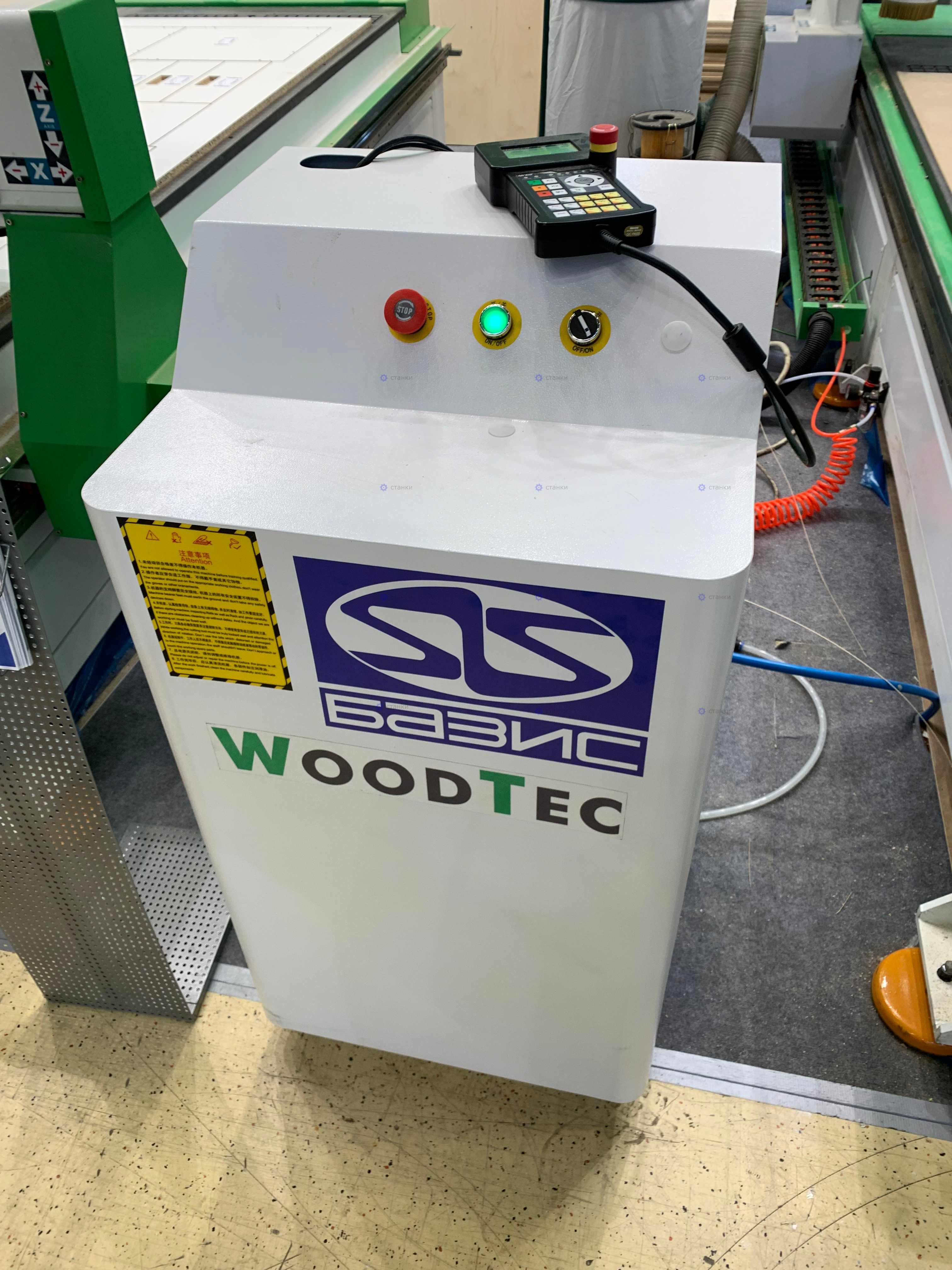

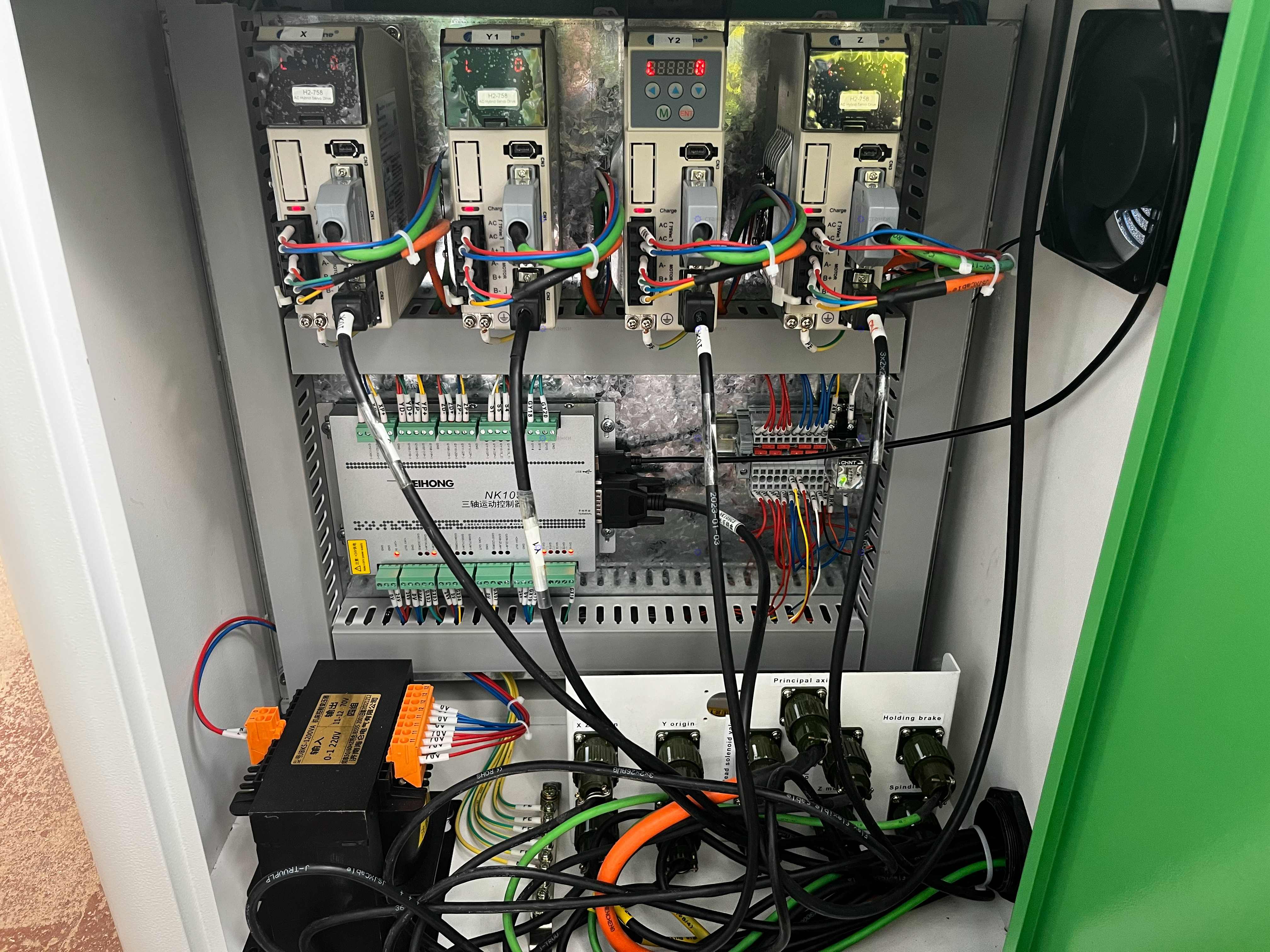

| 3 | Шкаф с электрокомпонентами станка | 1 | |
| 4 | Ручной пульт управления станком WEIHONG | 1 | NK105 G3 |
| 5 | Датчик измерения и калибровки инструмента | 1 | |
| 6 | Вакуумный стол (4 зоны) с «T-пазами» для возможности механической фиксации деталей струбцинами | 1 | 2 роторно-пластинчатых вакуумных насоса 5,5 кВт (Опция) |
| 7 | Серво-гибридные двигатели | 4 | LeadShine |
| 8 | Линейные направляющие прямоугольного сечения по оси X, Y и Z (комплект) | 3 |
|
| 9 | Передача при помощи косозубых реек по осям X, Y (комплект) | 2 | |
| 10 | Шарико-винтовая передача по оси Z | 1 | |
| 11 | Набор патронов для автоматической смены инструментов (комплект) | 1 | ISO30 |
| 12 | Набор цанг, фиксация гайкой (комплект) | 1 | Цанга ER32 |
| 13 | Набор фрез для обработки дерева/МДФ/ДСП (комплект) | 1 | |
| 14 | Набор гаечных ключей для обслуживания станка | 1 | |
| 15 | Струбцина для механического крепления деталей (комплект) | 1 | |
| 16 | Ящик с ЗИП | 1 | |
| 17 | Аспирационный кожух на шпиндель | 1 | |
| 18 | Программное обеспечение | 1 | на русском языке |
| 19 | Руководство пользователя | 1 | на русском языке |
| 20 | Комплект воздуховодов | 1 | |
| 21 | Пылеулавливающий агрегат | 1 | 3 кВт |
