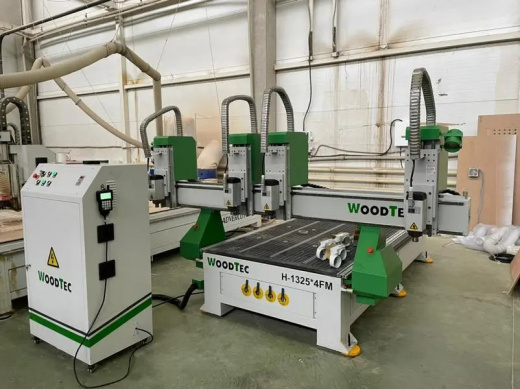

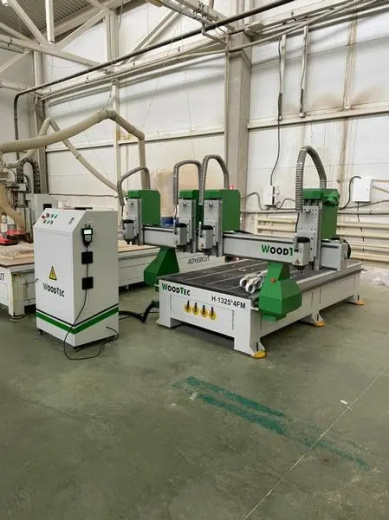

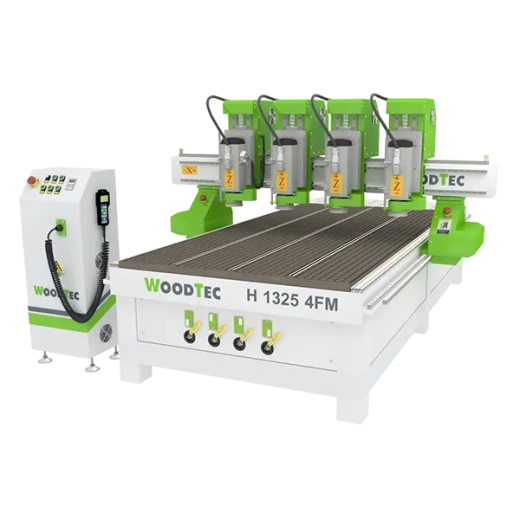

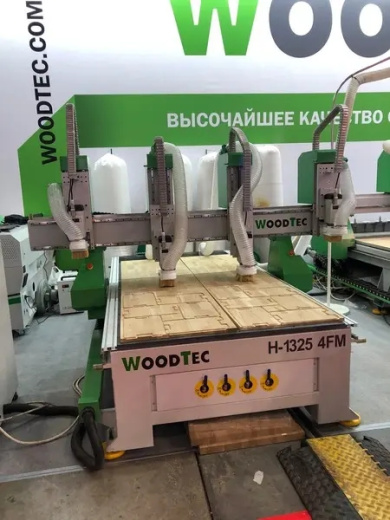

Фрезерно-гравировальный станок с ЧПУ WoodTec H 1325 4FM

Фрезерно-гравировальный станок с ЧПУ WoodTec H 1325 4FM: максимальная производительность и точность

Современное производство требует оборудования, способного сочетать высокую скорость обработки с безупречной точностью. Фрезерно-гравировальный станок с ЧПУ WoodTec H 1325 4FM — это именно такое решение. Благодаря четырём синхронно работающим шпинделям, усиленной станине и продуманной конструкции, этот агрегат открывает новые возможности для мебельного производства, рекламной индустрии, ювелирного дела и многих других сфер.

Назначение и области применения

Главная особенность станка WoodTec H 1325 4FM — наличие 4 независимых шпинделей, каждый из которых может работать автономно или одновременно с другими. Это даёт уникальную гибкость: оператор может задействовать один, два, три или сразу все четыре шпинделя в зависимости от сложности и объёма задачи.

Станок давно зарекомендовал себя как надёжное решение для выполнения фрезерных работ в 2D и 3D пространстве. Он успешно применяется в:

• Мебельном производстве — изготовление фасадов, филенчатых дверей, декоративных накладок, криволинейный раскрой ДСП, МДФ и ДВП.

• Отделке интерьеров и экстерьеров — барельефы, канделябры, лестницы, плинтуса, фигурные наличники, балясины.

• Производстве дверей — фрезерование криволинейных вырезов под стекло и филенки, изготовление эксклюзивных филенок с художественной резьбой, инкрустация.

• Рекламной сфере — вырезание объёмных букв, эмблем и элементов наружной и внутренней рекламы.

• Ювелирном деле и сувенирной продукции — шкатулки, панно, скульптуры, часы, письменные наборы.

• Модельном производстве — создание мастер-моделей любой сложности.

Технические характеристики

Станок обладает впечатляющими параметрами, обеспечивающими высокую производительность и точность обработки:

Конструктивные особенности

Цельносварная станина повышенной жёсткости

Станина станка изготовлена из толстостенных прямоугольных труб с большим количеством поперечных балок. Такая конструкция обеспечивает выдающийся уровень жёсткости и виброустойчивости, что критически важно для высокоточных фрезерных работ.

Высокоточные линейные направляющие

По всем трём осям установлены линейные направляющие прямоугольного сечения повышенной жёсткости. Это гарантирует высокую точность перемещения портала и шпинделя, долговечность работы без потери точностных параметров.

Шарико-винтовая пара по оси Z (ШВП)

Использование прецизионной ШВП по оси Z полностью исключает люфт, обеспечивая высокоточное перемещение шпинделя при обработке сложных изделий по программе ЧПУ.

Косозубые рейки по осям X и Y

Передача движения по осям X и Y осуществляется через косозубые рейки. Это решение позволяет достичь высоких скоростных показателей (до 17 м/мин на холостом ходу) без малейшего ущерба для точности обработки.

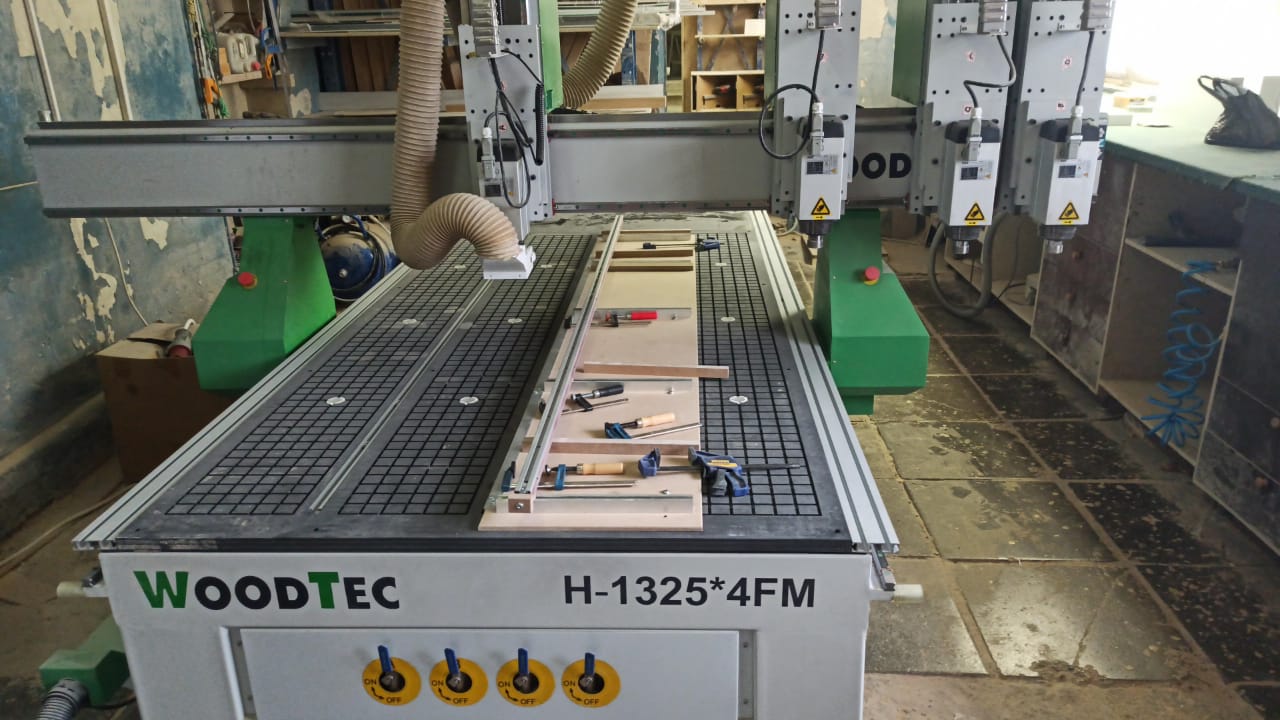

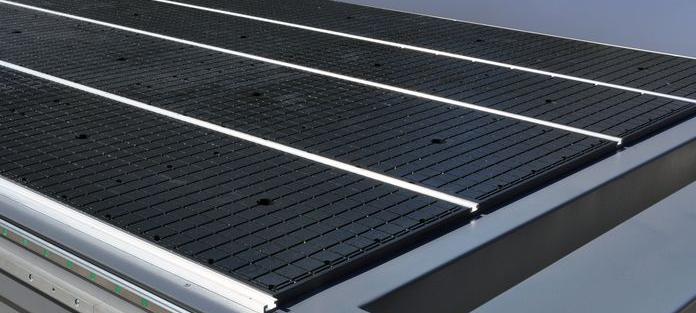

Вакуумный стол с «Т»-пазами

Рабочий стол выполнен из алюминия, покрытого износостойким пластиком, специально разработанным для совместного использования с вакуумным насосом. Стол разделён на 4 независимые зоны с помощью Т-образного профиля, что позволяет:

• Надёжно фиксировать заготовки за счёт мощной вакуумной станции 5,5 кВт.

• Крепить детали механически при помощи струбцин.

• Роторно-пластинчатый вакуумный насос отличается повышенным ресурсом работы по сравнению с конкурентными решениями.

Промышленный электрошпиндель HQD 5,5 кВт

Каждый из четырёх шпинделей — это высококачественный промышленный электрошпиндель HQD (Китай), конструкция которого основана на лучших решениях мирового лидера — компании HSD (Италия). Частота вращения 18 000 об/мин и мощность 5,5 кВт позволяют эффективно обрабатывать древесину, ДСП, МДФ, пластик, акриловое стекло и другие материалы.

Воздушное охлаждение шпинделя — современное и практичное решение, не требующее контроля уровня воды в баках.

Датчик измерения и калибровки длины инструмента

Встроенный датчик осуществляет автоматический контроль длины инструмента и позволяет быстро ввести данные о поверхности стола (Z = 0) и высоте материала. Это повышает производительность и безопасность работы, защищая поверхность стола от повреждений.

Шаговые двигатели

Для перемещения по всем осям применены промышленные шаговые двигатели, обеспечивающие бесперебойную работу и стабильно высокое качество выпускаемой продукции.

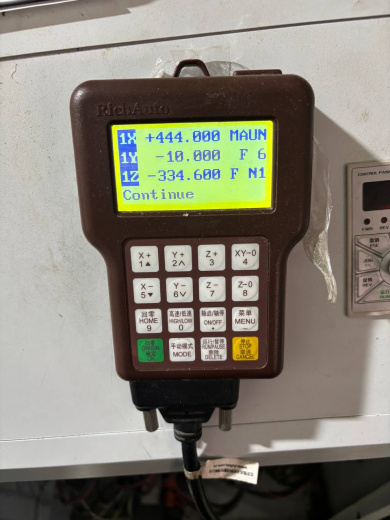

Пульт управления Rich Auto A11

Эргономичный пульт управления Rich Auto A11 позволяет:

• Управлять станком в ручном режиме.

• Загружать программы обработки непосредственно с флэш-носителей без использования отдельного компьютера.

• Значительно упрощает настройку и снижает риск повреждения оборудования.

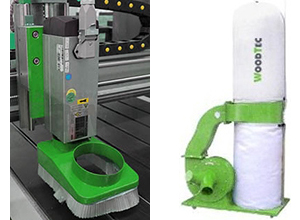

Аспирационный кожух и пылеулавливающий агрегат

Станок оснащён защитным аспирационным кожухом для подключения пылеулавливающих систем. В базовой комплектации поставляется пылеулавливающий агрегат, что является несомненным преимуществом перед станками других производителей.

Обрабатываемые материалы

WoodTec H 1325 4FM демонстрирует отличные результаты при работе с широким спектром материалов:

• Древесина всех пород (мягкие и твёрдые).

• Плитные материалы — ДСП, МДФ, ДВП, фанера, шпон.

• Пластики и полимеры — полистирол, модельный пластик, акриловое стекло, оргстекло.

• Композиты — искусственный камень.

• Цветные металлы.

Комплектация

В базовую комплектацию станка входят:

1. 4 электрошпинделя HQD (5,5 кВт, 18 000 об/мин, воздушное охлаждение).

2. 4 частотных преобразователя для плавного регулирования оборотов.

3. Шкаф с электрокомпонентами.

4. Ручной пульт управления Rich Auto A11.

5. Датчик измерения и калибровки инструмента.

6. Вакуумный стол (4 зоны) с «Т»-пазами и струбцинами.

7. 10 шаговых электродвигателей осевого перемещения.

8. Комплект линейных направляющих по осям X, Y, Z.

9. Косозубые рейки по осям X, Y (2 комплекта).

10. ШВП по оси Z (1 комплект).

11. Набор фрез для обработки дерева, МДФ, ДСП.

12. Набор цанг ER32 (фиксация гайкой).

13. Набор гаечных ключей для обслуживания.

14. Струбцины для механического крепления.

15. Ящик с ЗИП.

16. Аспирационный кожух на шпиндель.

17. Программное обеспечение на русском языке.

18. Руководство пользователя на русском языке.

Преимущества станка WoodTec H 1325 4FM

1. Четыре независимых шпинделя — гибкость в выборе режима обработки.

2. Огромное рабочее поле 1300 × 2500 мм — обработка крупногабаритных деталей без переустановки.

3. Высокая точность за счёт ШВП по оси Z, косозубых реек и прецизионных направляющих.

4. Надёжная фиксация заготовок — вакуумный стол 4 зоны + механическое крепление струбцинами.

5. Высокая производительность — скорость холостого хода до 17 м/мин.

6. Универсальность — обработка дерева, ДСП, МДФ, пластика, акрила, цветных металлов.

7. Современное воздушное охлаждение — без необходимости контроля жидкостных систем.

8. Удобство управления — пульт Rich Auto A11 с загрузкой программ с флэш-носителей.

9. Полная комплектация — всё необходимое для запуска производства включено в базовый набор.

10. Долговечность и надёжность — цельносварная станина и комплектующие промышленного класса.

Заключение

Фрезерно-гравировальный станок с ЧПУ WoodTec H 1325 4FM — это высокопроизводительное, надёжное и универсальное оборудование для бизнеса любого масштаба. Четыре мощных шпинделя, огромная рабочая зона, продуманная конструкция и богатая комплектация делают его идеальным выбором для мебельных производств, рекламных агентств, столярных мастерских и ювелирных домов.

Инвестируя в этот станок, вы получаете не просто инструмент, а полноценное производственное решение, способное значительно повысить эффективность вашего бизнеса и расширить ассортимент выпускаемой продукции.
