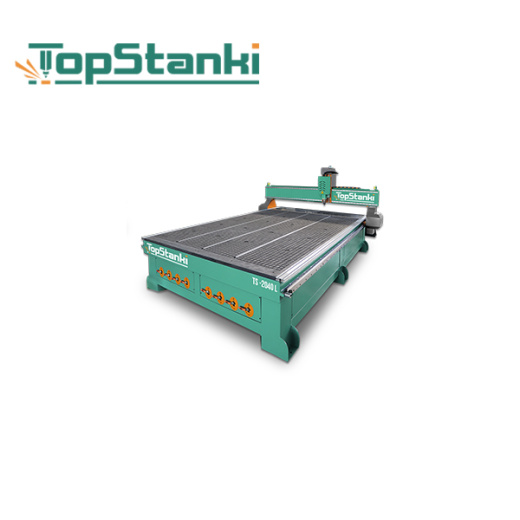

Фрезерный станок TOPSTANKI с ЧПУ TS 2040L

Фрезерный станок с ЧПУ TOPSTANKI TS 2040L: Эталон производительности и точности

Современное производство мебели, рекламных конструкций и элементов интерьера требует высокой скорости обработки материалов без потери качества. В условиях жесткой конкуренции побеждает тот, кто может предложить идеальное сочетание цены, скорости и точности. Именно таким универсальным инструментом является широкоформатный фрезерный станок с ЧПУ TOPSTANKI TS 2040L. Эта модель создана для выполнения самого широкого спектра задач — от раскроя листовых материалов до фигурной 3D-обработки.

В данном обзоре мы детально разберем технические характеристики, конструктивные особенности и преимущества этого станка, которые делают его лучшим выбором для производственных цехов и малых предприятий.

Конструктивные особенности и геометрия станка

Одним из ключевых критериев выбора оборудования для обработки дерева является размер рабочей зоны. Модель TOPSTANKI TS 2040L предлагает впечатляющее поле для творчества и производства: рабочая область по осям X и Y составляет 2100 на 4000 миллиметров соответственно. Это позволяет обрабатывать цельные листы фанеры, МДФ или массива стандартных размеров без необходимости их предварительной резки, что значительно экономит время и уменьшает количество отходов.

Высота по оси Z (300 мм) предоставляет широкие возможности для работы с объемными заготовками и использования длинного инструмента. Такая геометрия делает станок идеальным выбором для производства фасадов, межкомнатных дверей, а также крупногабаритных вывесок.

Корпус станка собран на жесткой сварной раме, которая прошла этап термической обработки для снятия внутренних напряжений. Это гарантирует стабильность геометрии в течение всего срока службы и исключает вибрации, пагубно влияющие на качество фрезеровки. Транспортные габариты установки составляют 4600х2350х1500 мм, однако в рабочем состоянии из-за вылета стола габариты увеличиваются до 4600х3100х1850 мм. Общий вес станка достигает 1500 кг, что говорит о надежности конструкции и устойчивости во время интенсивной работы на высоких скоростях.

Система перемещения и приводы

Основой высокой точности позиционирования являются линейные направляющие квадратного типа, установленные по всем трем осям (X, Y, Z). В отличие от круглых валов, квадратные направляющие обладают большей площадью контакта и повышенной жесткостью, что позволяет выдерживать значительные боковые нагрузки, возникающие при глубоком фрезеровании твердых пород древесины и алюминиевых композитов.

Для перемещения по осям X и Y используется косозубая передача «шестерня-рейка». Этот тип привода выбран не случайно: он обеспечивает высокую скорость линейного перемещения, низкий уровень шума и минимальный люфт, что критично при контурной обработке. По оси Z установлена шарико-винтовая передача (ШВП). Использование ШВП на вертикальной оси обеспечивает идеальную плавность хода и возможность точно выдерживать глубину погружения инструмента в материал, что особенно важно при 3D-фрезеровке и создании рельефов.

Приводы всех трех осей представлены шаговыми серво-моторами. Это современное решение, которое сочетает надежность шаговых двигателей с обратной связью, характерной для сервосистем. Такая синергия позволяет станку отрабатывать команды системы управления без потери шагов даже при интенсивных нагрузках, обеспечивая максимальную скорость холостого хода и рабочей подачи до 12 метров в минуту.

Шпиндель и инструментальный блок

Сердцем любого фрезерного станка является шпиндель. TOPSTANKI TS 2040L может комплектоваться шпинделем мощностью 3.2 кВт или усиленным вариантом на 3.7 кВт. Выбор мощности зависит от специфики производства: для интенсивной обработки твердых материалов и работы с крупным инструментом рекомендуется версия 3.7 кВт.

Шпиндель способен развивать частоту вращения до 18 000 оборотов в минуту. Регулировка оборотов позволяет подобрать оптимальный режим резания для любого материала: от мягкого пенопласта и пластика до плотной древесины дуба и алюминиевых листов.

Смена инструмента на данной модели предусмотрена ручная, с использованием цангового патрона стандарта ER20. Хотя автоматическая смена (ATC) удобна при серийном производстве, ручная система имеет свои преимущества: она упрощает конструкцию, снижает общую стоимость станка и позволяет использовать практически любой тип фрез с различными диаметрами хвостовика.

Для отвода тепла, выделяющегося в процессе высокоскоростного фрезерования, предусмотрена система охлаждения шпинделя. Клиент может выбрать между водяным и воздушным охлаждением. Водяное охлаждение более эффективно и тихо, оно идеально подходит для длительных непрерывных циклов работы. Воздушное охлаждение проще в обслуживании и не требует контроля уровня жидкости, что удобно при периодической работе.

Вакуумный стол: Технология фиксации заготовок

Правильная и надежная фиксация заготовки — залог чистовой обработки без брака. TOPSTANKI TS 2040L оснащен комбинированным вакуумным столом с Т-пазами. Это инженерное решение дает пользователю максимум гибкости.

Вакуумная система позволяет быстро закреплять листовые материалы (фанера, МДФ, пластик) по всей площади, исключая деформацию тонких листов при обработке. Благодаря наличию 8 независимых вакуумных зон, оператор может задействовать присоски только на той части стола, которая используется в данный момент. Это существенно экономит энергоресурсы и увеличивает силу прижима за счет концентрации разрежения на меньшей площади.

В то же время, наличие Т-пазов дает возможность использовать механические струбцины и упоры для крепления мелких деталей, массивных заготовок или материалов, не предназначенных для вакуумной фиксации (например, пористых пород дерева или материалов с неровной нижней плоскостью). Такая комбинация делает станок максимально универсальным.

Система управления и программное обеспечение

Управление работой станка осуществляется современным контроллером NC Studio версии 5.5.6. Эта система зарекомендовала себя как надежный, интуитивно понятный и функциональный интерфейс для операторов ЧПУ.

NC Studio поддерживает работу с кодом G-code — это общепринятый стандарт в мире станков с ЧПУ. Это означает, что для станка подойдут управляющие программы, созданные в большинстве популярных САМ-систем (ArtCAM, Type3, Ucancam, Vectric Aspire и других). Оператор может загружать файлы через USB-носители или прямое сетевое подключение. Меню системы переведено на русский язык, что облегчает процесс обучения персонала. Контроллер обеспечивает сглаживание траекторий (Look Ahead), что позволяет работать на высоких скоростях без рывков, продлевая срок службы механических узлов.

Сервисное обслуживание и эксплуатация

Для увеличения ресурса работы направляющих и шестерен в станке предусмотрена ручная система смазки с использованием шприца. Это классическое решение, которое позволяет оператору визуально контролировать подачу смазочного материала и своевременно обслуживать узлы трения. Простота системы смазки снижает риск выхода из строя сложной автоматической гидравлики.

Станок подключается к трехфазной сети напряжением 380 Вольт. При этом предусмотрена возможность работы и от сети 220 Вольт, что делает оборудование доступным для использования не только на крупных фабриках, но и в небольших мастерских, где нет возможности подключения трехфазного питания. Общая потребляемая мощность установки составляет 6 кВт.

Сферы применения и преимущества

Благодаря своим габаритам и техническим характеристикам, TOPSTANKI TS 2040L находит применение в различных отраслях промышленности и малого бизнеса:

1. Мебельное производство: Раскрой и фрезеровка фасадов, филенчатых дверей, столешниц, раскрой плитных материалов под корпусную мебель.

2. Рекламная индустрия: Изготовление объемных букв, вывесок, указателей, фрезерование пенопласта и пластика для наружной рекламы.

3. Дизайн интерьеров: Создание архитектурных панно, багетов, декоративных решеток, моделей и макетов.

4. Деревообработка: Фигурная резьба по дереву, производство 3D-панелей и сувенирной продукции.

Основные конкурентные преимущества модели TS 2040L:

• Крупный формат: Обработка листов до 4 метров позволяет сократить количество стыков в готовых изделиях.

• Энергоэффективность: Наличие 8 вакуумных зон исключает перерасход электроэнергии при работе с мелкими деталями.

• Мобильность питания: Возможность работы от сети 220В делает станок доступным для частных мастерских.

• Надежная геометрия: Жесткая рама и квадратные направляющие гарантируют точность реза на протяжении всего срока службы.

• Высокая скорость: 12 м/мин существенно ускоряет процесс производства.

Комплектация и гарантия

Станок поставляется в собранном и протестированном виде. В базовую комплектацию входит система управления с установленным ПО, комплект вакуумных присоски и шлангов, а также набор ключей для обслуживания.

Производитель TOPSTANKI предоставляет гарантийное обслуживание сроком на 12 месяцев с момента передачи оборудования заказчику. За этот период компания обязуется осуществлять техническую поддержку и замену вышедших из строя комплектующих, не относящихся к расходным материалам.

Заключение

Фрезерный станок с ЧПУ TOPSTANKI TS 2040L — это мощное, надежное и высокотехнологичное оборудование, созданное для решения масштабных производственных задач. Он идеально балансирует между ценой и функциональностью, предлагая пользователю профессиональные возможности управления, великолепную точность и огромный рабочий стол. Инвестиции в эту модель окупятся за счет снижения процента брака, высокой скорости обработки и универсальности в работе с самыми разными материалами.

Если вы ищете станок для мебельного цеха или рекламного производства, который будет работать без простоев и выдавать продукцию высокого качества, — TOPSTANKI TS 2040L является тем инструментом, которому можно доверять.
