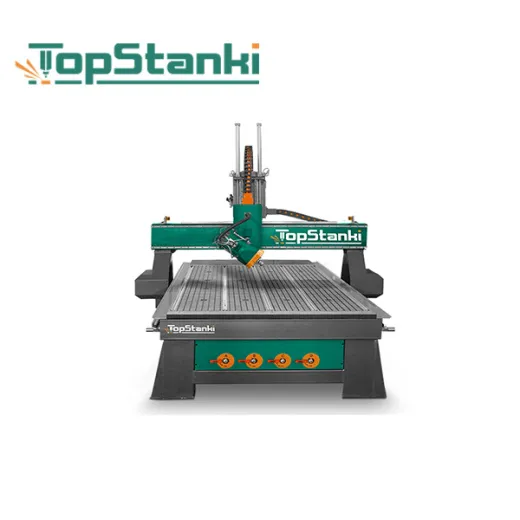

Фрезерный станок TOPSTANKI с ЧПУ TS-2040 ATCR

Фрезерный станок с ЧПУ TS-2040 ATCR: промышленное решение для 3D-обработки и серийного производства

Современное деревообрабатывающее производство требует оборудования, способного справляться с самыми сложными задачами — от объёмной резьбы до серийного выпуска мебельных фасадов. Фрезерный станок с ЧПУ TS-2040 ATCR представляет собой промышленный 4-осевой обрабатывающий центр, созданный для автоматизированного производства с высокой точностью и производительностью.

Ключевое отличие данной модели — поворотный шпиндель с функцией наклона ±90°, что открывает возможность выполнения сложной 3D-обработки, фрезеровки гнутых фасадов и других нестандартных технологических задач. В сочетании с системой автоматической смены инструмента (ATC) станок превращается в полноценный автоматизированный комплекс, способный работать в непрерывном режиме без участия оператора.

Технические характеристики и система управления

Станок TS-2040 ATCR оснащён современной системой числового программного управления SYNTEC 60W-E — одной из наиболее надёжных платформ в своём классе. Контроллер поддерживает 4 оси с функцией RTCP (Real-Time Tool Center Point), что критически важно при работе с поворотным шпинделем и сложными трёхмерными траекториями.

За перемещение рабочих органов отвечают серводвигатели Yaskawa мощностью 850 Вт — японские приводы, зарекомендовавшие себя как эталон точности и долговечности. По осям X и Y используется косозубая передача шестерня-рейка с планетарными редукторами NIDEC-SHIMPO, по оси Z — шарико-винтовая передача, обеспечивающая высокую точность позиционирования.

Основные технические параметры:

Жёсткая сварная станина из толстолистового металла и профилей прямоугольного сечения, прошедших термическую обработку отжигом, обеспечивает высокую виброустойчивость и сохранение точностных параметров даже при интенсивной эксплуатации. Линейные направляющие квадратного типа 25 мм по всем осям гарантируют плавность хода и долговечность направляющих систем.

Поворотный шпиндель и 4-осевая обработка

Главная особенность модели TS-2040 ATCR — поворотный шпиндель, позволяющий осуществлять фрезеровку под различными углами. Функция поворота шпинделя в диапазоне ±90° даёт возможность обрабатывать не только горизонтальные и вертикальные плоскости, но и наклонные поверхности, создавая сложные трёхмерные формы.

Это особенно востребовано при:

• фрезеровке гнутых мебельных фасадов и профильных деталей;

• объёмной 3D-резьбе по дереву с плавными переходами;

• изготовлении барельефов и скульптурных элементов;

• фигурной резке с наклоном инструмента под заданным углом.

Таким образом, станок выходит за рамки традиционной 3-осевой обработки, предлагая производителям принципиально новые технологические возможности без необходимости приобретения отдельного 5-осевого оборудования.

Автоматическая смена инструмента — ключ к высокой производительности

Система автоматической смены инструмента (ATC) — это то, что превращает фрезерный станок в полноценный обрабатывающий центр. TS-2040 ATCR комплектуется линейным магазином на 12 патронов (крепление ISO30), что позволяет выполнять комплексную обработку деталей в одном цикле:

• черновая и чистовая фрезеровка разными фрезами;

• гравировка и контурная резка;

• сверление отверстий различного диаметра;

• 3D-обработка с последовательной сменой инструмента.

Автоматизация процесса смены инструмента исключает простои, связанные с ручной переналадкой, и позволяет станку работать круглосуточно в автоматическом режиме. Это напрямую влияет на рост производительности и снижение процента брака за счёт исключения человеческого фактора при смене оснастки.

Комбинированный вакуумный стол и надёжное крепление заготовок

Рабочий стол станка TS-2040 ATCR — комбинированного типа: он оснащён вакуумной системой с 8 зонами прижима и Т-образными пазами для механического крепления струбцинами. Такое решение обеспечивает универсальность:

• вакуумный прижим идеален для листовых материалов (фанера, МДФ, ДСП, пластик);

• механическое крепление — для массивных заготовок и нестандартных деталей.

Мощная вакуумная станция позволяет надёжно фиксировать заготовку за считанные секунды, экономя время на подготовку производства и обеспечивая стабильность обработки даже на высоких скоростях.

Области применения и решаемые задачи

Благодаря широкому рабочему полю (2100×4000 мм) и мощному 9-киловаттному шпинделю с частотой вращения до 24 000 об/мин, станок TS-2040 ATCR находит применение в самых разных отраслях.

Мебельное производство:

• декоративная обработка фасадов мебели любой сложности;

• вырезание корпусных элементов;

• изготовление дверей со сложным орнаментом и резных вставок.

Деревообработка и столярное дело:

• изготовление лестниц разного уровня сложности;

• создание элементов интерьера (панно, наличники, декоративные балки);

• вырезание барельефов и объёмная резьба.

Рекламная и сувенирная продукция:

• фигурная резка букв и логотипов;

• изготовление сувениров, хлебниц, разделочных досок;

• гравировка по дереву.

Обработка широкого спектра материалов:
Помимо древесины и её производных (ДСП, МДФ, фанера), станок успешно обрабатывает искусственный камень, акриловое стекло, оргстекло, полистиролы и модельный пластик.

Надёжность и ресурс для непрерывной работы

Промышленная серия станков TS-2040 ATCR рассчитана на эксплуатацию в интенсивном режиме с большими объёмами работ. Ключевые конструктивные решения, обеспечивающие долговечность:

• централизованная система смазки направляющих и передач;

• воздушное охлаждение шпинделя, исключающее риск протечек и упрощающее обслуживание;

• сервоприводы Yaskawa с высоким ресурсом и стабильностью характеристик;

• жёсткая станина из термообработанного металла, сохраняющая геометрию станка в течение многих лет.

Гарантийный срок обслуживания составляет 12 месяцев, а наличие сервисной поддержки и обучение операторов входят в базовую комплектацию поставки.

Преимущества TS-2040 ATCR в сравнении с традиционными решениями

Станок TS-2040 ATCR — это инвестиция в технологическое преимущество. Возможность выполнять сложную 3D-обработку с автоматической сменой инструмента в одном цикле позволяет расширить номенклатуру выпускаемой продукции, сократить время производственного цикла и снизить зависимость от квалификации оператора.

Заключение

Фрезерный станок с ЧПУ TS-2040 ATCR — это высокотехнологичный 4-осевой обрабатывающий центр для предприятий, ориентированных на качество, производительность и технологическую гибкость. Сочетание системы управления SYNTEC 60W-E, сервоприводов Yaskawa 850 Вт, поворотного шпинделя с наклоном ±90° и автоматической смены инструмента на 12 позиций делает эту модель оптимальным выбором для мебельных фабрик, столярных мастерских и производств сувенирной продукции, где требуется обработка сложных трёхмерных форм при сохранении высокой скорости и точности.

Широкое рабочее поле, надёжная конструкция и универсальность в обработке материалов обеспечивают станку лидирующие позиции в своём классе, а автоматизация ключевых процессов позволяет предприятиям выходить на новый уровень эффективности и конкурентоспособности.
