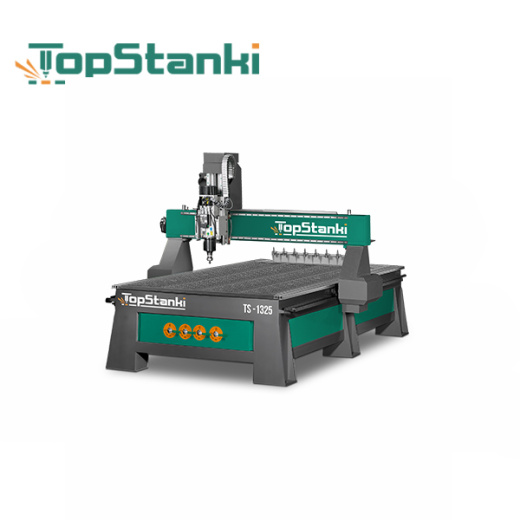

TOPSTANKI TS-1325 ATCL — промышленный стандарт высокоскоростной фрезеровки
В мире деревообработки и производства изделий из композитных материалов время — это самый ценный ресурс. Современный рынок требует не просто скорости, а бескомпромиссной точности и стабильности даже при круглосуточной эксплуатации. Именно для решения этих амбициозных задач инженеры компании TOPSTANKI разработали модель TS-1325 ATCL. Этот станок с числовым программным управлением представляет собой гармоничное сочетание мощной силовой установки, интеллектуальной электроники и продуманной механики, способной выдерживать серьезные перегрузки в течение многих лет.
В данном обзоре мы детально разберем технические характеристики, конструктивные особенности и сферы применения этого агрегата, а также выясним, почему он заслуживает звания одного из лучших решений в своем ценовом сегменте для малого и среднего бизнеса.
Эргономика и геометрия рабочего пространства
Первое, на что обращаешь внимание при знакомстве с TS-1325 ATCL — это его впечатляющие габариты рабочей зоны. Обработка заготовок размером 1300 мм по оси X и 2500 мм по оси Y делает этот станок идеальным кандидатом для производства крупногабаритных мебельных щитов, столешниц, дверных полотен и лестничных маршей. Высота по оси Z составляет 300 мм — этого запаса по вертикали достаточно для обработки объемных барельефов, трехмерных панелей и работы с толстомерным материалом.
При этом транспортные габариты самого станка (3050х1550х1500 мм) достаточно компактны для того, чтобы разместить оборудование в стандартном цеховом помещении без необходимости масштабной реконструкции ворот или дверных проемов. Увеличенная масса конструкции (1600 кг) играет здесь роль своеобразного демпфера: чем тяжелее станина, тем меньше вибраций передается на режущий инструмент, что напрямую влияет на чистоту кромки и ресурс фрез.
Комбинированная система фиксации заготовок

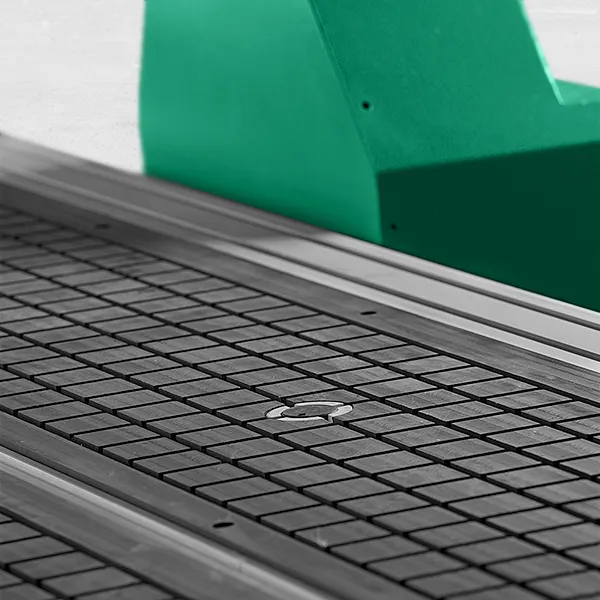

Одной из ключевых «фишек» данной модели является рабочий стол комбинированного типа. Инженеры TOPSTANKI реализовали гибридную систему, объединяющую классические Т-образные пазы для механических струбцин и многофункциональный вакуумный прижим. Такое решение кардинально расширяет технологические возможности:
-
Вакуумные зоны (4 шт.): Позволяют мгновенно фиксировать листовые материалы (фанера, МДФ, пластик, тонкий алюминий) по всей площади, исключая деформацию заготовки в процессе обработки. Зональное включение экономно расходует энергию вакуумного насоса, позволяя работать с форматами меньше габаритов стола.
-
Т-пазы: Обеспечивают надежный зажим для мелкосерийных или штучных изделий неправильной формы, а также для заготовок из массивной древесины, где вакуумная фиксация может быть недостаточно эффективна из-за пористости материала.
Такая универсальность позволяет оператору быстро перестраиваться между разными типами задач без потери времени на переналадку оснастки.
Ходовая часть и приводы: ставка на надежность
Для обеспечения высоких скоростей рабочего хода (до 18 м/мин) и холостых перемещений (до 20 м/мин) в конструкции используются современные линейные направляющие квадратного типа, установленные на все три оси. Направляющие сечением 20 мм гарантируют жесткость и минимизируют люфты даже при интенсивных боковых нагрузках, возникающих во время черновой выборки материала.

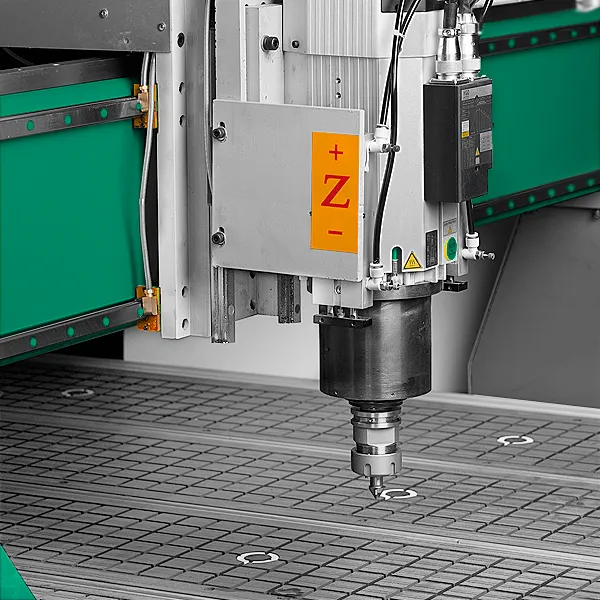

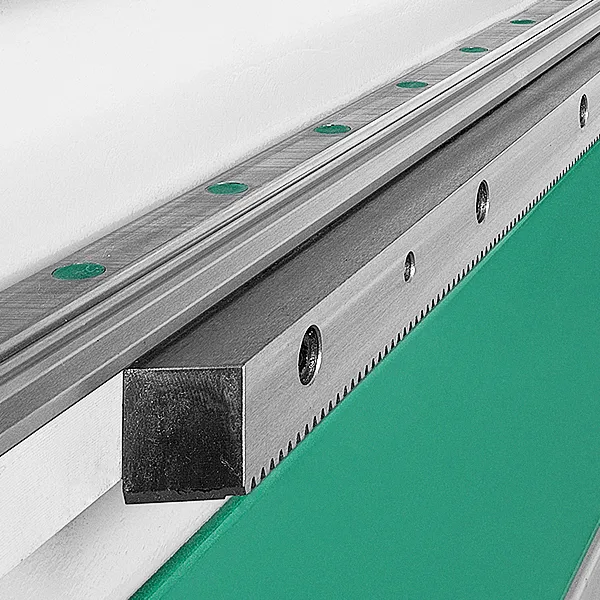

Особого внимания заслуживает механика приводов. По осям X и Y применяется косозубая передача «шестерня-рейка». В отличие от прямозубых аналогов, косозубая рейка отличается пониженным уровнем шума и значительно более высокой плавностью хода, что критически важно при чистовой обработке орнаментов. По оси Z установлена шарико-винтовая передача (ШВП), которая обеспечивает идеальную точность позиционирования портала по вертикали и надежно удерживает тяжелый шпиндель от самопроизвольного опускания при отключении питания.
В качестве силовых агрегатов выступают серво-гибридные приводы Leadshine мощностью 450 Вт. Это «золотая середина» между экономичными шаговыми двигателями и дорогими полноценными сервоприводами. Гибридная технология Leadshine обеспечивает высокий удерживающий момент на низких оборотах, предотвращает потерю шагов при перегрузках и при этом сохраняет высокую энергоэффективность.
Энерговооруженность и смена инструмента

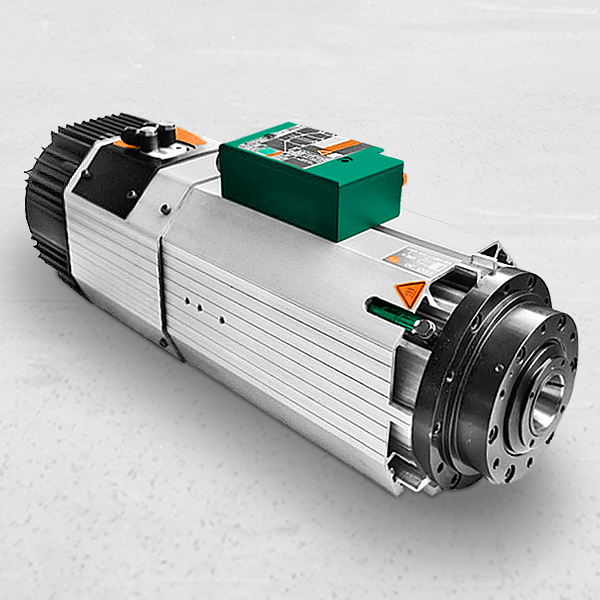

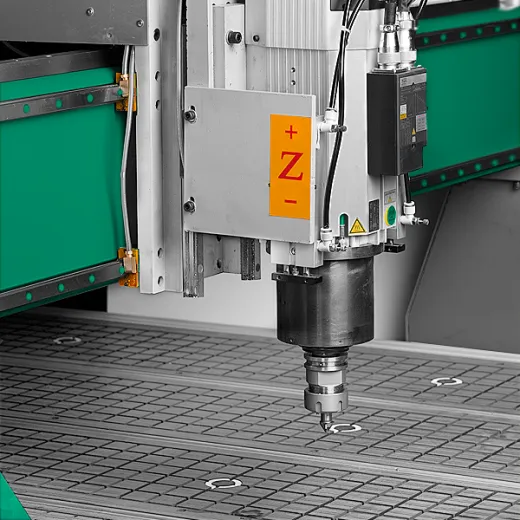

Сердце станка — водяной (воздушного охлаждения) шпиндель мощностью 9 кВт. Частота вращения до 24 000 об/мин позволяет использовать широкий спектр режущего инструмента — от крупных фрез для грубой обдирки до микро-граверов для нанесения тончайших линий.

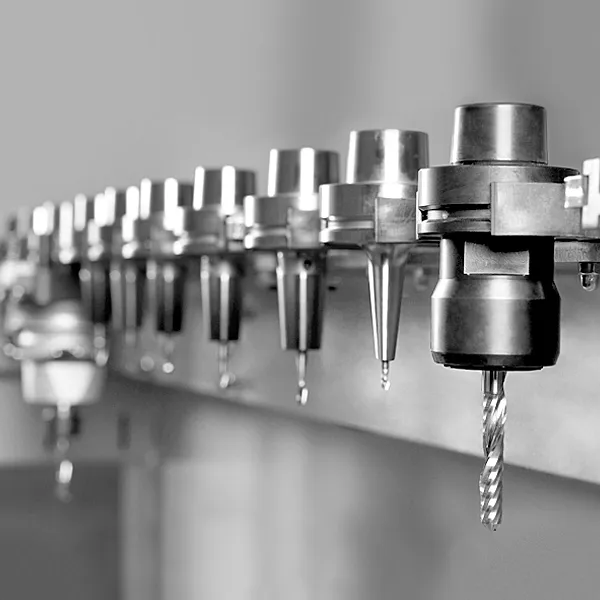

Однако главное преимущество данной версии ATCL (Automatic Tool Change Line) — это наличие системы автоматической смены инструмента с цанговым патроном ER32. Наличие автоматического магазина инструментов кардинально меняет логистику производства. Вместо того чтобы останавливать процесс для ручной замены фрезы, станок переключается между черновыми и чистовыми проходами автоматически, следуя заложенной программе. Это сокращает время изготовления сложных деталей в разы и позволяет реализовывать проекты с большим количеством технологических переходов без участия оператора.
Интеллектуальный контроль и софт

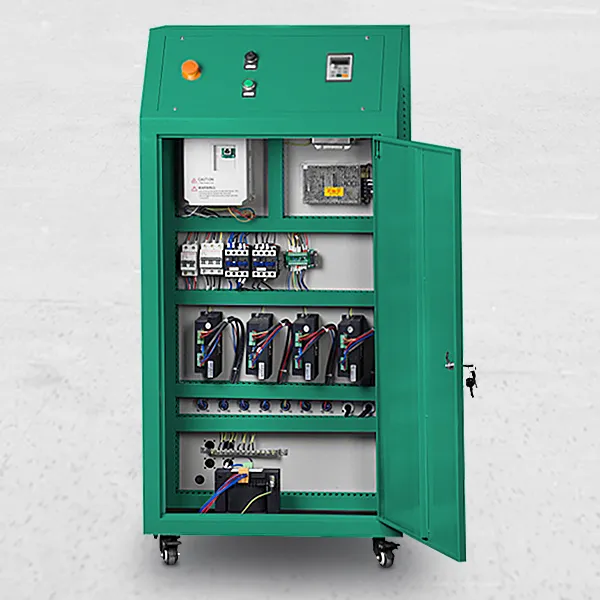

Управляется станок системой NC Studio Lambda. Это промышленный контроллер, хорошо знакомый российским технологам своей стабильной работой и поддержкой всех стандартных форматов G-кода. Интерфейс интуитивно понятен, позволяет производить как визуальную симуляцию траектории инструмента, так и оперативную корректировку режимов работы прямо в процессе обработки.
В комплекте с оборудованием поставляется программное обеспечение Type 3. Это мощный инструмент для создания управляющих программ, включающий в себя модули для 2D и 3D моделирования, векторизации растровых изображений и генерации сложных траекторий для объемной резьбы. Поддержка Type 3 позволяет специалистам быстро создавать дизайн-проекты и отправлять их в производство без необходимости дополнительного постпроцессинга.
Смазка и простота обслуживания

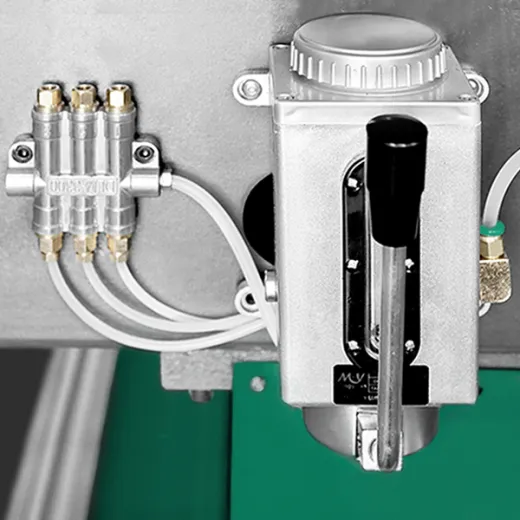

Для обеспечения длительного срока службы направляющих и винтовых передач предусмотрена централизованная автоматическая система смазки. Оператору не нужно вручную смазывать узлы каждую смену — система дозирует подачу смазочных материалов в автоматическом режиме, что предотвращает преждевременный износ и защищает оборудование от «сухого» хода.
Области применения TS-1325 ATCL
Технологические возможности станка выходят далеко за рамки простого пиления. Агрегат является универсальным инструментом для следующих процессов:
-
Производство мебельных фасадов: Декоративная обработка торцов и плоскостей, выборка под фурнитуру, создание сложных филенок.
-
Гравировка всех типов: От художественной резьбы по дереву до глубокого нанесения логотипов и брендов на пластики и композиты.
-
Изготовление корпусных элементов: Раскрой и подгонка щитовых деталей, сверление отверстий под полкодержатели и стяжки.
-
Строительная подгруппа: Изготовление лестниц (тетива, ступени, балясины), создание фигурных дверей и наличников с орнаментами.
-
Дизайн интерьеров: Создание объемных панно, статуэток, резных элементов декора, а также малых архитектурных форм.
-
Бытовая утварь: Производство разделочных досок, хлебниц, подносов и других сувенирных изделий сложной конфигурации.
-
Рекламная продукция: Вырезание букв и цифр из пенополистирола, оргстекла или акрила для наружной вывески.
Комплектация и гарантийные обязательства
Базовый набор поставки включает все необходимое для немедленного запуска: шпиндель с цанговым патроном, системой ЧПУ, соединительные кабели и документацию. Станок питается от стандартной трехфазной сети 380В, общая потребляемая мощность составляет 14,5 кВт, что позволяет встраивать его в существующую инфраструктуру цеха.

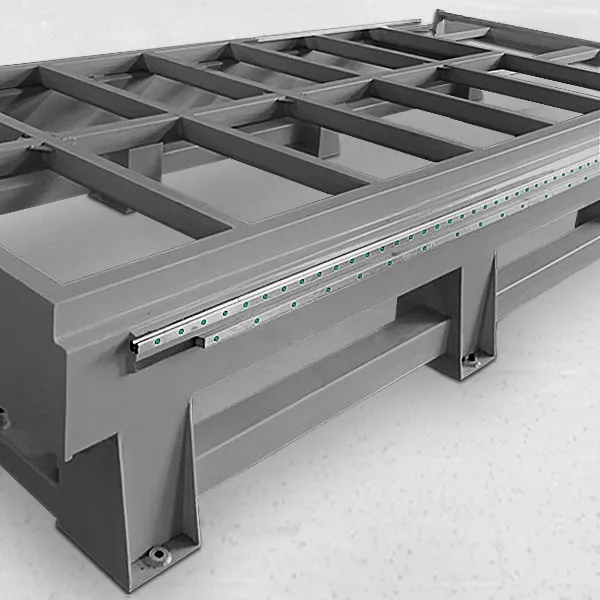

Производитель предоставляет 12 месяцев гарантийного обслуживания на все узлы и механизмы. Стоит отметить, что конструкция рассчитана на высокий коэффициент нагрузки, что подтверждает её промышленный статус. Жесткая сварная станина и качественная механика от проверенных брендов (Leadshine, Hiwin, TBI) делают этот станок инструментом с высоким ресурсом окупаемости.
Заключение
TOPSTANKI TS-1325 ATCL — это не просто станок, а производственный комплекс компактного формата. Он решает нестандартные технологические задачи за счет автоматизации процессов, снижения доли ручного труда и увеличения точности изготовления. Если ваш бизнес связан с деревом, искусственным камнем или пластиком, и вам требуется оборудование, способное выдержать конкуренцию по скорости и качеству, эта модель станет надежным фундаментом для масштабирования вашего производства. Надежность конструкции, поддержка G-кода и универсальность оснастки делают его лучшим выбором для современной мастерской.
