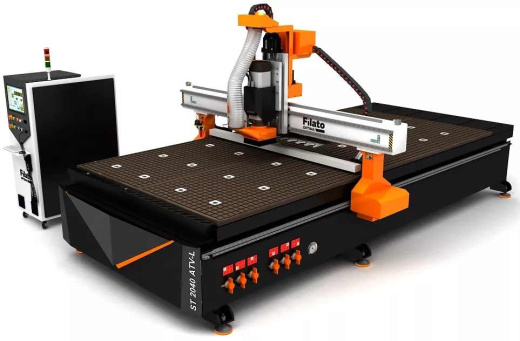

Фрезерный станок с ЧПУ Filato ST 2040 ATV-L

Технические характеристики фрезерного станка с ЧПУ Filato ST 2040 ATV‑L

Выбор широкоформатного фрезерного оборудования для промышленных задач всегда связан с поиском баланса между точностью, производительностью и универсальностью. Фрезерный станок с ЧПУ Filato ST 2040 ATV‑L — это тяжёлая модель, спроектированная для интенсивной эксплуатации в мебельных цехах, рекламных производствах и мастерских по обработке композитных материалов.

1. Конструкция и ключевые узлы

Основа станка — цельносварная станина из прямоугольных стальных труб. Такая конструкция обеспечивает высокую жёсткость и эффективно гасит вибрации при работе с большими листами ДСП, МДФ или фанеры. Станина и портал проходят финишную обработку на металлорежущих станках с ЧПУ за одну установку — это гарантирует идеальную геометрию посадочных мест под направляющие и высокую точность позиционирования инструмента.

Портал дополнительно усилен массивными опорами с большой площадью контакта, что значительно повышает нагрузочные показатели станка даже при обработке тяжёлых заготовок.

Для перемещения по осям X и Y используется косозубая реечная передача немецкого производителя WMH‑HERION. По сравнению с прямозубой, косозубая передача работает более плавно и тихо, а увеличенное пятно контакта позволяет передавать большее усилие без потери ресурса. По оси Z применена высокоточная шарико-винтовая передача (ШВП) тайваньского бренда PMI.

Электроприводы всех осей — серводвигатели YASKAWA (Япония), обеспечивающие высокоточное позиционирование согласно управляющей программе при скорости холостого хода до 60 м/мин. Планетарные редукторы SHIMPO‑NIDEC на осях X и Y не требуют обслуживания в течение всего срока эксплуатации, что снижает затраты на сервис.

2. Технические характеристики Filato ST 2040 ATV‑L

Шпиндель мощностью 9 кВт с воздушным охлаждением и частотой вращения до 24 000 об/мин обеспечивает чистый рез на высоких скоростях подачи без перегрева инструмента.

Автоматическая смена инструмента реализована через линейный магазин на 16 позиций. Время замены — около 10 секунд. Для точного контроля длины инструмента предусмотрен автоматический датчик калибровки.

Вакуумный стол разделён на 6 независимых зон. Это позволяет надёжно фиксировать заготовки разных форматов — от небольших деталей до целого листа 2100×4000 мм — без дополнительных механических прижимов.

3. Система управления Syntec

Станок оснащён промышленной системой ЧПУ Syntec (Тайвань) — одной из самых распространённых и надёжных систем на оборудовании для обработки дерева и композитов.

Контроллер выделен в отдельный изолированный блок и подключён к индустриальному ПК Dell. Оператор взаимодействует с машиной через привычный интерфейс Windows, что существенно сокращает время на обучение персонала. Система полностью поддерживает 3D-обработку, имеет функцию упреждающего чтения кадров (Look Ahead) и простой графический интерфейс. В наличии интерфейсы USB, Ethernet и Wi‑Fi — станок легко интегрируется в локальную сеть предприятия.

Все компоненты электроники (Delta, Schneider, Omron, Siemens) скомпонованы в отдельном шкафу управления, изолированном от вибраций и перегрева.

4. Применение и обрабатываемые материалы

ST 2040 ATV‑L позиционируется как решение для высококачественной плоскостной фрезеровки (2D), гравировки (2,5D) и объёмной обработки в трёхмерном пространстве (3D фрезерование).

Перечень материалов, с которыми эффективно работает станок:

• древесина любых пород;

• плитные материалы на древесной основе (ДСП, ДВП, МДФ, фанера);

• композитные материалы (Alucobond, Dibond, полистиролы, ПВХ, поликарбонат);

• искусственный камень, гетинакс;

• цветные металлы (на небольших режимах резания);

• акриловое стекло, оргстекло;

• модельный пластик.

Области практического использования:

• Мебельное производство — прямолинейный и криволинейный раскрой фанеры, ДСП, МДФ, изготовление фасадов с художественной резьбой, столешниц, элементов мебели из массива.

• Изготовление дверей — фрезерование под стекло и филёнку, глубокая резьба, инкрустация вставками из ценных пород, накладки на металлические двери.

• Отделка интерьеров и экстерьеров — барельефы, канделябры, элементы лестниц, художественный паркет, наличники с орнаментами, декоративные элементы для деревянных домов и бань.

• Рекламное производство — вырезка объёмных букв, логотипов, подставок и эмблем из листовых пластиков.

5. Преимущества модели в промышленной эксплуатации

Высокая производительность. Мощный шпиндель 9 кВт в сочетании с косозубыми рейками WMH‑HERION и сервоприводами Yaskawa позволяет обрабатывать твёрдые породы дерева и композиты на высоких скоростях подачи без вибраций.

Точность и повторяемость. Обработка станины и портала на металлорежущих станках с ЧПУ за одну установку обеспечивает эталонную геометрию направляющих. Автоматическая калибровка инструмента исключает ошибки оператора.

Простота интеграции в производство. Наличие Ethernet и Wi‑Fi позволяет подключать станок к офисной сети, передавать управляющие программы удалённо и контролировать процесс с ПК.

Надёжность. Применение качественных комплектующих — сервоприводов Yaskawa, редукторов Shimpo‑Nidec, электроники Schneider Electric и Siemens, гибких кабелей Igus — гарантирует стабильную работу в две смены при минимальном простое на обслуживание.

Широкие технологические возможности. 16-позиционный линейный магазин инструментов, автоматический датчик калибровки и 6‑зонный вакуумный стол позволяют выполнять сложные многооперационные изделия с минимальным участием оператора.

Заключение

Фрезерный станок с ЧПУ Filato ST 2040 ATV‑L — это промышленное решение для обработки крупноформатных листовых материалов и массивных заготовок. Его конструкция, основанная на цельносварной станине, прецизионных компонентах (сервоприводах Yaskawa, редукторах Shimpo‑Nidec, косозубых рейках WMH‑HERION и системе управления Syntec), обеспечивает высокую точность и производительность в интенсивных условиях эксплуатации.

Модель рассчитана на широкий круг задач — от прямолинейного раскроя мебельных щитов до художественной 3D-резьбы и гравировки на пластиках и композитах. 6‑зонный вакуумный стол и автоматическая смена инструмента позволяют минимизировать ручной труд и сократить время переналадки. Для предприятий, которым нужен универсальный фрезерный центр под большие листы без потери качества и скорости, Filato ST 2040 ATV‑L остаётся одним из приоритетных вариантов в своей весовой категории.
