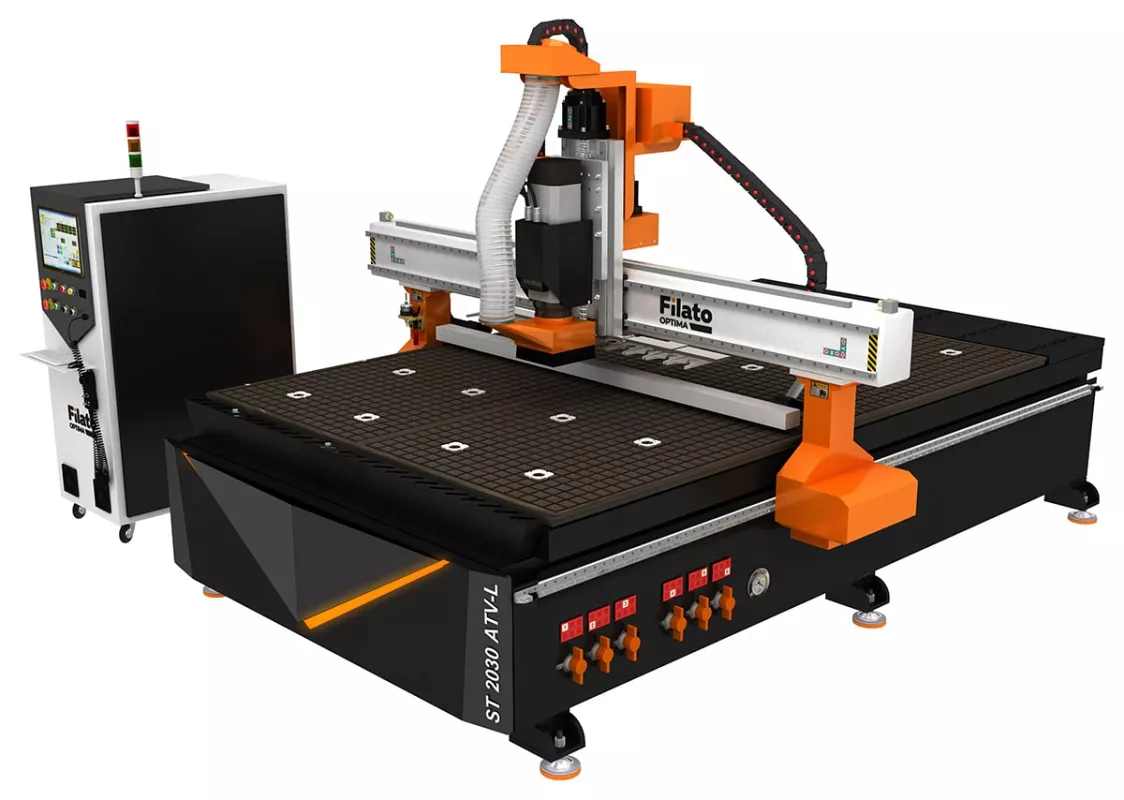

Фрезерный станок с ЧПУ Filato ST 2030 ATV-L DJ

Фрезерный станок с ЧПУ Filato ST 2030 ATV-L DJ: формула безостановочного производства

Когда речь заходит о высокоточном раскрое крупноформатных листов, в памяти сразу всплывает классическая дилемма: либо ты платишь за скорость, либо за остановки на перезагрузку. Сегодня мы рассмотрим оборудование, которое стирает эту грань. Промышленный фрезерный станок с ЧПУ Filato ST 2030 ATV-L DJ — это не просто увеличенная версия стандартного станка. Это продуманная платформа, готовая к встраиванию в автоматизированную линию, а ключ к его эффективности кроется в двух редких опциях: удлинённом столе для сталкивания заготовок и системе вакуумных присосок для захвата материала.

Архитектура высокой производительности

Модель ST 2030 относится к тяжелой серии ATV-L. В отличие от настольных или легких портальных систем, эта машина построена вокруг массивной цельносварной стальной станины из труб прямоугольного сечения. Такая конструкция обеспечивает не только виброустойчивость при фрезеровке на максимальных скоростях, но и геометрическую точность, которая критична для обработки плитных материалов (ДСП, МДФ, фанера) и композитов (алюкобонд, ПВХ, акрил).

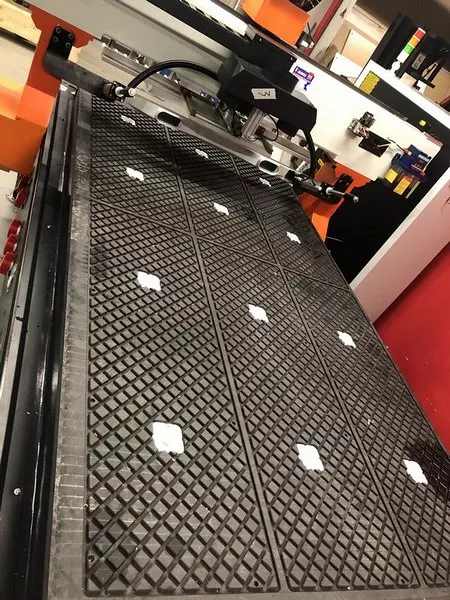

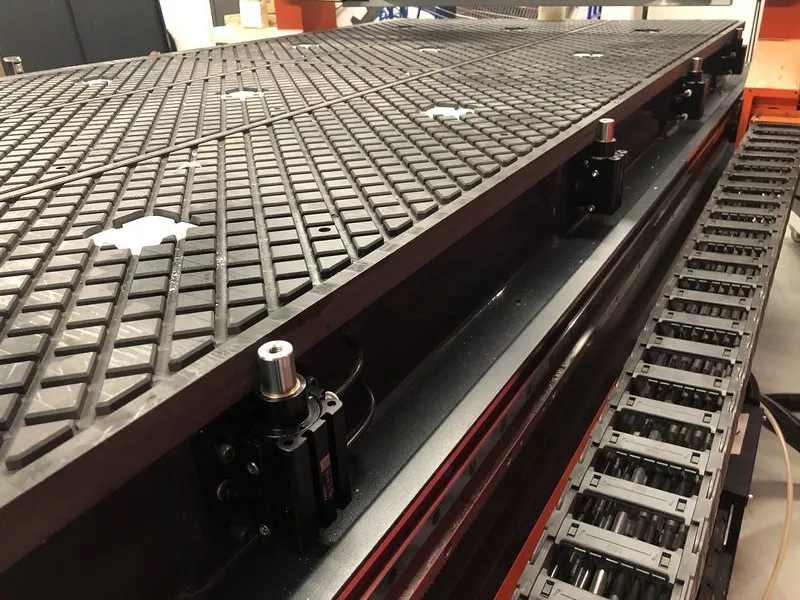

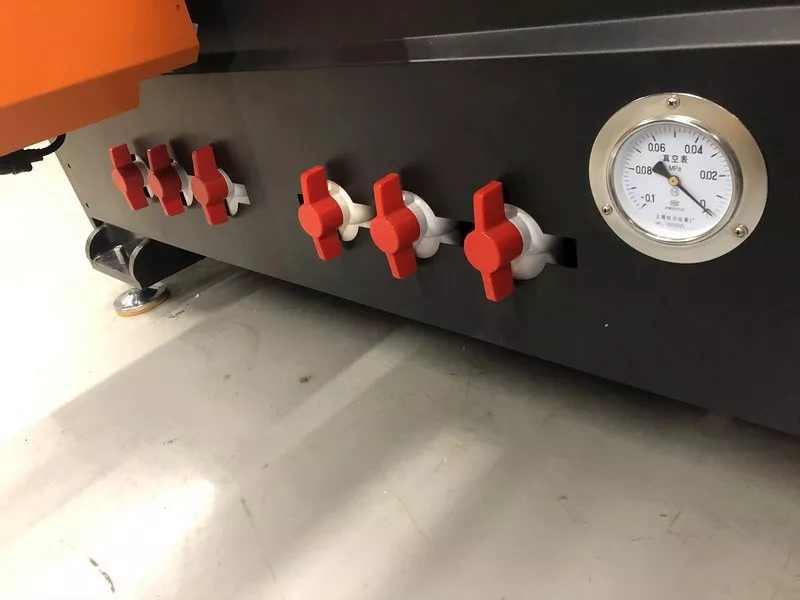

Главная «фишка» модели — зона обработки 2100 x 3050 мм. Это пространство позволяет выполнять раскрой листов формата 2050х3050 мм без переустановки заготовки, что актуально для мебельных щитов и крупногабаритных фасадов. Рабочий стол здесь не простой: он вакуумный, разбитый на 6 независимых зон. Это означает, что вы можете зафиксировать как огромный лист целиком, используя все насосы, так и мелкие детали, активируя только необходимые секции. Контроль глубины вакуума встроен прямо в систему управления, что исключает «срыв» заготовки в самый ответственный момент реза.

Технология в движении: силовая голова и управление

Сердцем станка является шпиндель мощностью 9 кВт с воздушным охлаждением и диапазоном оборотов 0–24 000 об/мин. Этого более чем достаточно для скоростного реза ДСП, обработки массивных столешниц или гравировки по композитам.

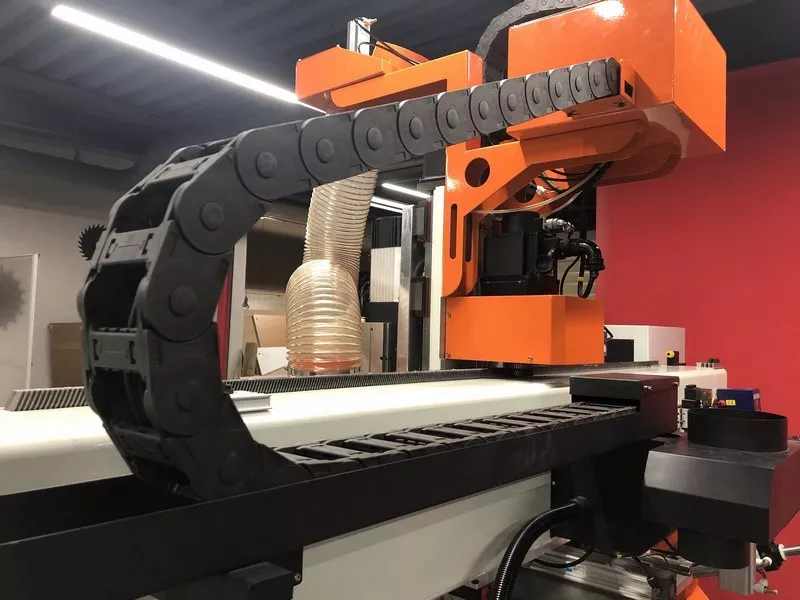

Однако настоящая «фишка» таится в узле перемещения. По осям X и Y используется передача «шестерня — косозубая рейка». Это промышленный стандарт для длинных станков (рабочее поле более 3 м), который гарантирует плавность хода и отсутствие люфта даже при высоких ускорениях. Для оси Z применена классическая ШВП (шарико-винтовая пара), обеспечивающая точное вертикальное позиционирование с рабочим ходом 300 мм. Скорости впечатляют: рабочий ход до 25 м/мин, холостой — до 60 м/мин.

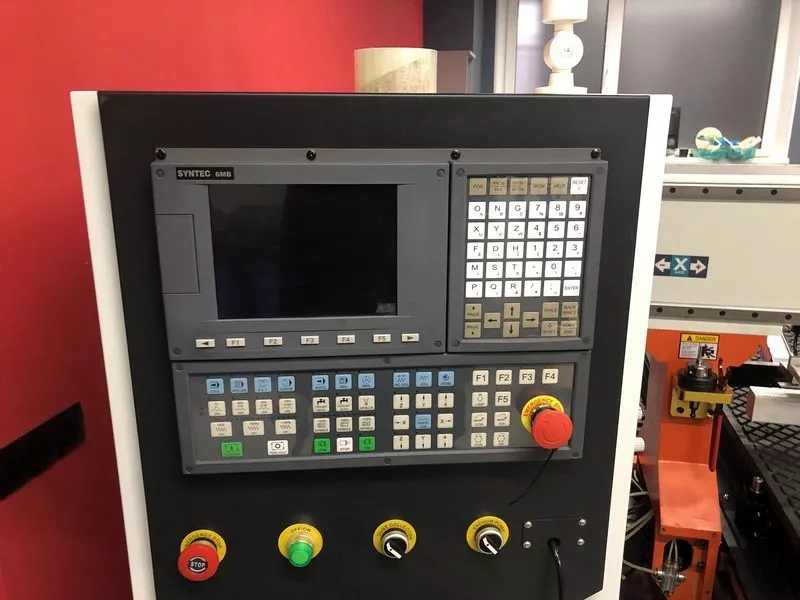

Управляет всем этим великолепием промышленная стойка Syntec. Она славится своей надежностью в запыленных условиях деревообработки и множеством встроенных функций, включая оптимизацию траектории инструмента и режим энергосбережения.

Революция в логистике: опции загрузки и выгрузки

Здесь мы подходим к самому интересному — скрытому арсеналу модели DJ. В комплектацию базового станка не входят подающий и приемный столы, но конструктив подготовлен для их установки. Это позволяет создавать производственный островок с минимальным участием оператора.

1. Удлинённый стол для сталкивания заготовок на приемный стол
В отличие от обычных станков, где оператору приходится по одной снимать готовые детали и обрезки, модель DJ позволяет организовать конвейерную выгрузку. Наличие удлинённого толкающего стола (сталкивателя) дает команду пневматической системе сместить готовый пакет деталей после завершения цикла на приемный стол. Эта опция кардинально меняет ритм работы: пока станок занят фрезеровкой следующего листа, оператор на безопасном расстоянии упаковывает или сортирует уже готовые изделия. По сути, вы получаете двухпостовую работу без простоев.

2. Присоски для захвата материала с подающего стола
Механические зажимы или ручная загрузка тяжелых листов МДФ — это потеря времени и риск травм. В профессиональной конфигурации на портале станка устанавливаются вакуумные присоски. Они работают в связке с общей вакуумной системой станка. Присоски опускаются, захватывают свежий лист с подающего стола (который может быть оборудован рольгангами или подъемной платформой) и перемещают его точно в нулевую точку координат на вакуумном столе.

Такая схема автоматической загрузки позволяет запускать станок в полуавтоматическом режиме: оператор лишь пополняет пачку сырья на входе и забирает готовую продукцию на выходе. Это идеальное решение для серийного производства кухонных фасадов, элементов лестниц и рекламных конструкций.

Скорая помощь: автоматическая смена инструмента

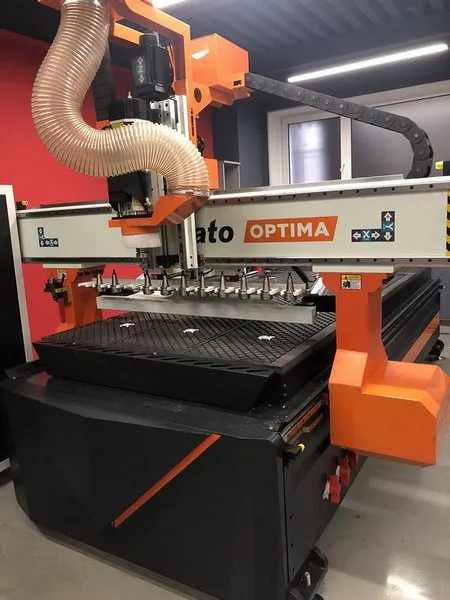

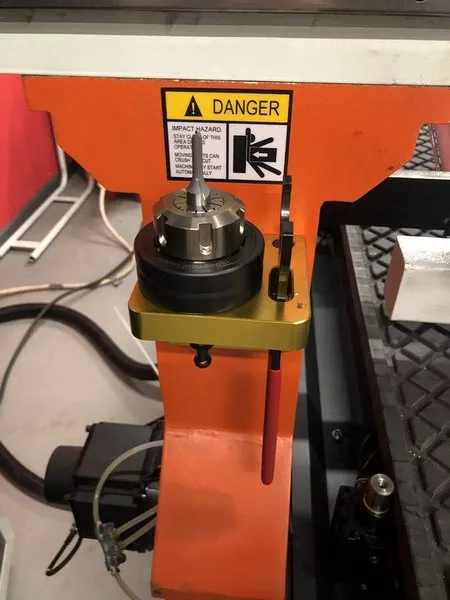

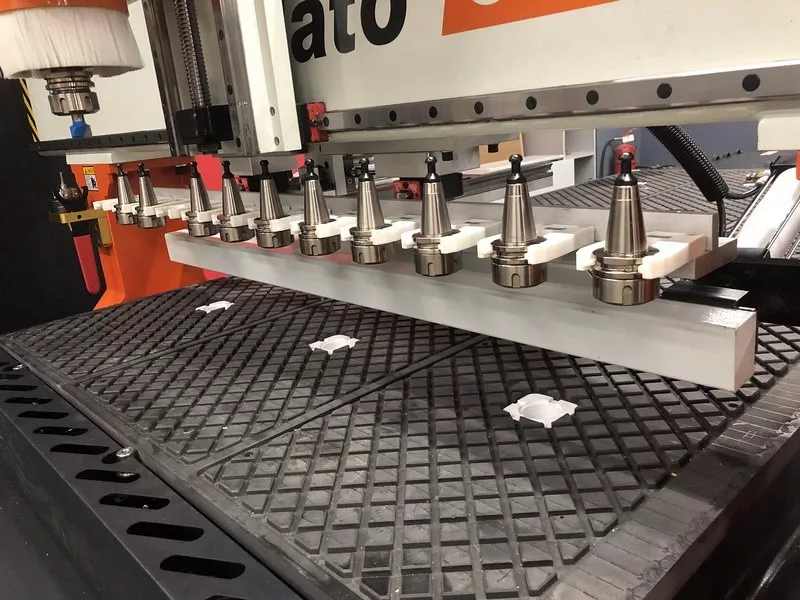

Нельзя обойти стороной инструментальную оснастку. Filato ST 2030 ATV-L DJ оснащён линейным магазином на 16 позиций (хотя в некоторых комплектациях встречается и вариант на 12 мест). Смена инструмента происходит автоматически за 10 секунд. Патрон ISO 30 и цанги ER32 позволяют использовать оснастку диаметром до 20 мм. Это критично для комплексной обработки: грубая обрезка листа фрезой 16 мм, затем автоматическая смена на тонкую граверную фрезу для нанесения логотипа, и финишная обработка кромки. Система аспирации с диаметром патрубка 150 мм и расходом воздуха 200 л/мин эффективно удаляет опилки, защищая направляющие и магазин инструмента от засорения.

Реальный спектр задач: от панелей до скульптур

Благодаря жесткой станине и продуманной компоновке, станок не ограничивается «распиловкой». Он одинаково хорош для 2D-раскроя (прямой и криволинейный рез), 2.5D-гравировки и даже полноценного 3D-моделирования. Вы можете производить:

• Мебельный комплекс: фасады с художественной резьбой, раскрой столешниц, фигурные ножки и элементы корпусов.

• Дверной блок: фрезеровка замков и ручек, выборка под стекло, изготовление филенок и накладок.

• Интерьерный декор: барельефы, панно, элементы каминов, наличники с орнаментом.

• Рекламный цех: вырезка букв из акрила, обработка композитных панелей для вывесок.

Технический паспорт (Квинтэссенция характеристик)

Чтобы вы могли оценить габариты и энергопотребление, привожу итоговую сводку данных на модель ST 2030 ATV-L DJ:

• Размеры зоны обработки (X/Y/Z): 2100 x 3050 x 300 мм

• Стол: Вакуумный 2050х2980 мм, 6 независимых зон

• Высота обработки с толкателем по оси Z: 70 мм

• Шпиндель: 9 кВт, 0-24000 об/мин, воздушное охлаждение, патрон ISO 30

• Смена инструмента: Автоматическая (линейный магазин на 16 шт.)

• Скорость перемещения: Холостой ход до 60 м/мин; Рабочий до 25 м/мин

• Точность передачи: Шестерня/рейка (оси X, Y), ШВП (ось Z)

• Система управления: Syntec

• Установленная мощность: 15,8 кВт (напряжение 380В, 50-60 Гц)

• Габариты (ДхШхВ): 4700 x 3100 x 2500 мм

• Вес нетто: 2500 кг

Итог: стоит ли игра свеч?

Filato ST 2030 ATV-L DJ — это выбор в пользу технологического резерва. Если ваш текущий станок справляется с работой, но вы упираетесь в невозможность организовать поток (медленная загрузка, ожидание оператора), то опции с подающими столами, присосками и толкателем превращают этот агрегат в многофункциональный центр. Это не просто фрезер, это готовое решение для перехода от единичного производства к мелкосерийному и промышленному выпуску продукции.

Промышленная серия Filato ATV-L ориентирована на тех, кто не ищет компромиссов между ценой и эффективностью. При соблюдении рекомендованных эксплуатационных норм (давление в сети 8 атм, исправная аспирация), этот станок станет надежной базой для вашего бизнеса на годы вперед.
