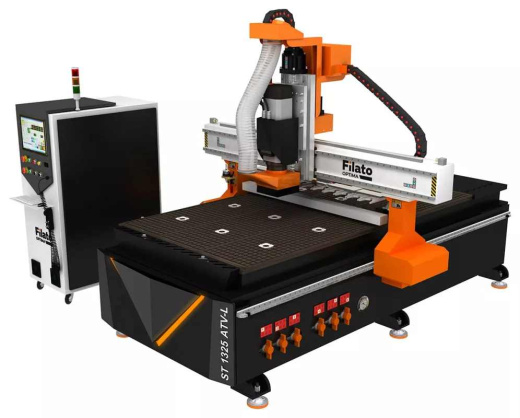

Фрезерный станок с ЧПУ Filato ST 1525 ATV-L

Фрезерный станок с ЧПУ Filato ST 1525 ATV-L: технические характеристики и возможности

Назначение и область применения

Фрезерно-гравировальный станок с ЧПУ Filato ST 1525 ATV-L – это промышленное оборудование, предназначенное для высококачественной обработки полноформатных листовых материалов. В основе концепции станка лежит сочетание производительности промышленного обрабатывающего центра и доступности, характерной для оборудования среднего ценового сегмента.

Основные технологические задачи, которые решает этот станок:

• 2D-фрезеровка – плоский раскрой листовых материалов любой конфигурации;

• 2,5D-фрезеровка – нанесение гравировки и выборка пазов на различную глубину;

• 3D-фрезерование – обработка объёмных деталей в трёхмерном пространстве.

Конструктивные особенности портальной группы и система управления позволяют выполнять сложные траектории обработки с высокой повторяемостью. Это делает модель востребованной сразу в нескольких отраслях промышленности.

Мебельное производство

В мебельной индустрии Filato ST 1525 ATV-L применяется для криволинейного и прямолинейного раскроя фанеры, ДСП и МДФ, включая панели, облицованные натуральным шпоном. Станок позволяет изготавливать:

• мебельные фасады с художественной резьбой;

• декоративные накладки на корпусную мебель;

• столешницы для кухонных гарнитуров;

• элементы мебели из массива – стулья, столы, тумбы и шкафы.

Отделка интерьеров и экстерьеров

Для производства декоративных элементов деревянного зодчества и современного интерьера оборудование используется при создании:

• элементов каминов и барельефов;

• конструктивных частей лестниц – балясин, подбалясенников;

• фигурных наличников для окон и дверей;

• декоративных элементов для деревянных домов и бань.

Дверное производство

Одно из ключевых направлений применения ST 1525 ATV-L – изготовление межкомнатных и входных дверей. Станок выполняет:

• криволинейное фрезерование под стекло и филёнку;

• глубокую художественную резьбу на фасадах;

• инкрустацию вставками из ценных пород древесины;

• изготовление накладок на металлические двери.

Рекламная индустрия

Для рекламного производства станок обеспечивает криволинейный раскрой листовых пластиков, ПВХ, акрила и композитных материалов. На оборудовании вырезаются:

• объёмные буквы и логотипы;

• рекламные подставки и стенды;

• эмблемы и сувенирная продукция.

Технические характеристики Filato ST 1525 ATV-L

Рабочая зона и габариты

Шпиндель и инструментальное оснащение

Сердце станка – воздушный шпиндель мощностью 9 кВт, способный работать в диапазоне от 0 до 24 000 об/мин. Такие характеристики позволяют одинаково эффективно обрабатывать как мягкие породы древесины, так и твёрдые композитные материалы.

Благодаря автоматической смене инструмента, процесс обработки практически не требует участия оператора – станок самостоятельно подбирает нужную фрезу из магазина. Это особенно важно при изготовлении изделий со сложной геометрией, где требуется последовательное применение нескольких типов инструментов.

Приводы и система перемещения

По осям X и Y используется передача «шестерня – косозубая рейка», что обеспечивает высокую скорость холостых перемещений до 60 м/мин и рабочую подачу до 25 м/мин. По оси Z применена более точная шарико-винтовая передача, гарантирующая плавность вертикальных перемещений и высокую точность при глубинном фрезеровании.

Система управления

Промышленная стойка Syntec оснащена множеством встроенных функций, упрощающих настройку и эксплуатацию станка. Система управления поддерживает самые распространённые форматы управляющих программ, что делает оборудование совместимым с большинством CAD/CAM-систем.

Вакуумный стол

Шестизонный вакуумный стол размером 1525 x 2440 мм обеспечивает надёжную фиксацию заготовок по всей площади обработки. Независимость зон позволяет обрабатывать заготовки меньшего формата без потери удерживающего усилия.

Конструктивные особенности

Цельносварная станина

Станина станка изготовлена из стальных труб прямоугольного сечения. Такая конструкция обеспечивает:

• высокую жесткость при динамических нагрузках;

• устойчивость к вибрациям во время фрезерования;

• долговременную сохранение геометрической точности.

Геометрическая точность фрезерованных площадок под направляющие достигается за счёт технологической возможности обработки станин за одну установку на металлообрабатывающих центрах.

Линейный магазин инструментов

Автоматическая смена инструмента осуществляется за 10 секунд. Магазин рассчитан на 12 позиций, что позволяет вести обработку сложных деталей без вмешательства оператора. Для каждой позиции может быть задана своя фреза, и система автоматически подбирает нужный инструмент в соответствии с управляющей программой.

Серводвигатели

Все оси станка оснащены серводвигателями мощностью 1,5 кВт, что обеспечивает высокую динамику разгона и торможения без потери точности позиционирования.

Перечень обрабатываемых материалов

Оборудование Filato ST 1525 ATV-L демонстрирует высокую эффективность при работе со следующим спектром материалов:

• Древесина – любые породы, включая твёрдые и экзотические;

• Плитные материалы – ДСП, ДВП, МДФ, фанера, ОСП;

• Композитные материалы – алюкобонд, дибонд, полистиролы различной плотности;

• Полимеры – ПВХ, поликарбонат, акриловое стекло, оргстекло;

• Электроизоляционные материалы – гетинакс, текстолит;

• Искусственный камень – акриловый камень для производства столешниц;

• Цветные металлы – алюминий, латунь, бронза (при соблюдении режимов резания).

Технические условия эксплуатации

Для корректной работы оборудования требуется соблюдение следующих условий:

Особенности эксплуатации и обслуживания

Для поддержания оборудования в рабочем состоянии достаточно соблюдать базовые рекомендации производителя:

• Пневмосистема – регулярный контроль давления и удаление конденсата из ресивера.

• Направляющие – периодическая очистка и смазка согласно регламенту.

• Вакуумная система – проверка герметичности соединений и состояния уплотнителей стола.

• Система аспирации – своевременная очистка фильтров и удаление стружки.

Система управления Syntec предоставляет сервисные функции для диагностики состояния узлов станка, что упрощает плановое техническое обслуживание.

Почему Filato ST 1525 ATV-L – рациональный выбор для бизнеса?

Промышленная серия ATV-L ориентирована на предприятия, которым требуется стабильное качество обработки при интенсивной эксплуатации. Модель ST 1525 ATV-L занимает оптимальное место в линейке – зона обработки 1550 x 2500 мм позволяет работать с наиболее распространёнными форматами листовых материалов без необходимости частой переналадки.

Автоматическая смена инструмента и продуманная система вакуумной фиксации минимизируют участие оператора в процессе, что особенно важно при серийном производстве. Цельносварная станина и сервоприводы гарантируют стабильность геометрических параметров на протяжении всего срока службы оборудования.

Универсальность станка подтверждается широким спектром обрабатываемых материалов – от массивной древесины до композитных панелей и цветных металлов. Это делает оборудование применимым в мебельном производстве, дверной промышленности, рекламном бизнесе и при изготовлении архитектурного декора.

Заключение

Фрезерный центр с ЧПУ Filato ST 1525 ATV-L представляет собой продуманное инженерное решение для малого и среднего бизнеса, ориентированного на выпуск высококачественной продукции из листовых материалов. Сочетание промышленной стойки Syntec, мощного шпинделя с автоматической сменой инструмента и надёжной вакуумной системы фиксации обеспечивает производительность, достаточную для рентабельной работы в конкурентной среде.

При выборе оборудования важно учитывать не только стартовую стоимость, но и эксплуатационные расходы, возможности сервисного обслуживания и совместимость с существующим парком технологического оснащения. Модель ST 1525 ATV-L показывает оптимальный баланс в этом уравнении, что подтверждается востребованностью серии ATV-L на российском рынке деревообрабатывающего оборудования.
