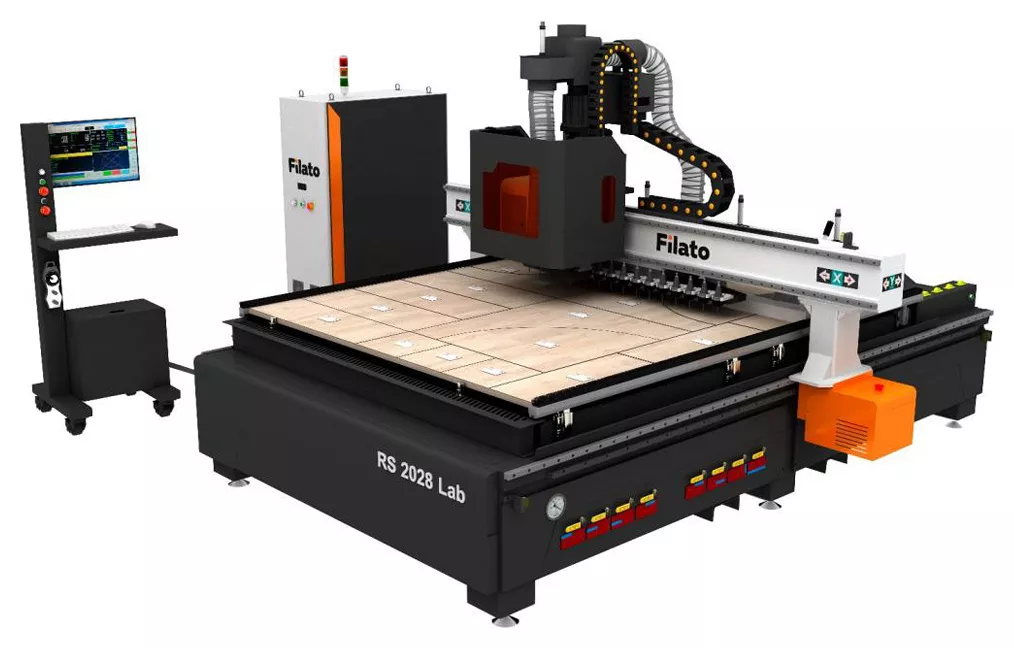

Фрезерный обрабатывающий центр с ЧПУ с автоматической сменой инструмента Filato RS 2028 Lab

Фрезерный обрабатывающий центр с ЧПУ Filato RS 2028 Lab: экспертный разбор возможностей и ключевых характеристик

На современных деревообрабатывающих и мебельных производствах всё больше ценятся станки, способные совмещать высокую производительность, точность и многофункциональность. Одним из таких решений является фрезерный обрабатывающий центр с ЧПУ Filato RS 2028 Lab — оборудование тяжёлой серии, которое отлично подходит для раскроя листовых материалов (nesting), нанесения гравировки и даже объёмной 3D-обработки. Разбираемся, чем именно примечательна эта модель и какие задачи с её помощью можно решать.

Назначение и сферы применения

Модель RS 2028 Lab позиционируется производителем как станок, предназначенный для трёх основных типов задач:

1. 2D-фрезеровка — высококачественный плоскостной раскрой полноформатных плитных материалов (ЛДСП, МДФ, фанера, пластик).

2. 2.5D-фрезеровка — нанесение гравировок, пазов, выборок и других элементов на поверхности деталей без изменения глубины по сложной траектории.

3. 3D-фрезерование — объёмная обработка в трёхмерном пространстве, позволяющая создавать фигурные фасады и трёхмерные детали.

Кроме того, станок умеет автоматически печатать этикетку и наносить её на заготовку по заданным координатам — это особенно полезно при организации серийного производства с последующей идентификацией деталей.

Благодаря усиленной станине и качественным комплектующим RS 2028 Lab уверенно работает с самыми разными материалами: от древесных плит и массива до мягких металлов, пластиков и композитов.

Конструктивные особенности и геометрия

Основой станка служит массивная сварная станина, изготовленная из толстостенных стальных труб прямоугольного сечения. Такая конструкция обеспечивает высокую жёсткость и гасит вибрации, что критически важно для сохранения точности обработки при высоких скоростях движения. Важно, что посадочные площадки под направляющие фрезеруются уже после сварки на высокоточном металлообрабатывающем оборудовании — это гарантирует идеальную геометрию всей системы.

Рабочие размеры стола — 2070×2800 мм, зона обработки — 2080×2880 мм при высоте заготовки по оси Z до 70 мм. Это позволяет без проблем раскраивать стандартные листы формата 2050×2800 мм (и шире) с запасом по краям. Габариты самого станка: длина 3860 мм, ширина 3115 мм, высота 2500 мм, вес — 2500 кг. При этом используются подпружиненные регулируемые опоры, что упрощает монтаж на неровном полу.

Шпиндель и система автоматической смены инструмента (ATC)

Сердце любого обрабатывающего центра — это шпиндель. В RS 2028 Lab установлен воздушного охлаждения агрегат мощностью 9 кВт с частотой вращения от 0 до 24 000 об/мин. Этот диапазон позволяет эффективно обрабатывать как древесные материалы, так и некоторые полимеры и мягкие металлы. Частотный преобразователь FULING (11 кВт) обеспечивает плавную регулировку оборотов. Шпиндель оснащён патроном ISO30 и цангой ER32, максимальный диаметр инструмента — 20 мм.

Замена инструмента выполняется автоматически с помощью линейного инструментального магазина на 16 позиций с патроном ISO30. Магазин расположен под порталом — это удобное компоновочное решение, не увеличивающее общий габарит станка. Рядом установлен автоматический контактный датчик для измерения и калибровки инструмента: система сама определяет длину фрезы, вносит коррекцию в управляющую программу и обдувает зону измерения, предотвращая ложные срабатывания от стружки.

Система перемещения и приводы

За перемещение рабочего органа отвечают серводвигатели LEADSHINE мощностью 1500 Вт по каждой из осей. В паре с ними работают планетарные редукторы SHIMPO-NIDEC (Япония), которые славятся высокой надёжностью и долговечностью. По осям X и Y используется косозубая передача «шестерня-рейка» с редукторами 30-й серии (Y) и 25-й (X и Z). Ось Z оснащена шарико-винтовой парой TBI (Тайвань), обеспечивающей точное вертикальное позиционирование.

Скоростные характеристики: холостой ход по X и Y — до 60 м/мин, по Z — 25 м/мин; рабочий ход по всем осям — до 25 м/мин. Это очень высокие показатели для оборудования такого класса: черновая обработка крупных листов выполняется быстро, без простоев.

Вакуумный стол и система фиксации заготовок

Рабочий стол разделён на 8 независимых вакуумных зон с отдельным включением и одним контрольным манометром. Такая схема позволяет зафиксировать как целый лист материала, занимающий всю поверхность стола, так и небольшие заготовки, включая только те зоны, которые находятся непосредственно под деталью. Управление зонами — ручное, поворотом крана. Манометр помогает отслеживать глубину вакуума и вовремя замечать утечки. Стандартно насос в комплект не входит, но есть полная подготовка под его подключение.

Для удобной загрузки с тыльной стороны стола предусмотрены ролики — они помогают без риска поцарапать лист перемещать тяжёлые заготовки и встраивать станок в автоматическую линию.

Система управления и автоматизация

Управление работой центра осуществляет система Syntec (Тайвань). Контроллер и все силовые компоненты вынесены в отдельный шкаф, а сама стойка с пультом (включая ручной пульт) располагается отдельно от станины — это защищает электронику от вибраций и перегрева. Syntec хорошо знакома российским специалистам, так как часто используется в оборудовании этого класса: она стабильна, имеет интуитивно понятный интерфейс и поддерживает все основные форматы управляющих программ.

К дополнительным опциям автоматизации относятся:

• Автоматическая централизованная система смазки направляющих и ШВП. Она работает без участия оператора, отмеряя точные дозы масла. Это исключает человеческий фактор и продлевает ресурс узлов трения.

• Автоматический толкатель для разгрузки готовых деталей со встроенной системой аспирации.

• Принтер печати этикеток, установленный на шпиндельной площадке. Печатает до 10 этикеток в минуту и наклеивает их на деталь по заданным координатам.

Сервисное обслуживание и эксплуатационные расходы

Для увеличения срока службы производитель предусмотрел ряд инженерных решений:

• Шкаф с электрокомпонентами расположен отдельно от станка, чтобы исключить попадание пыли и стружки на чувствительную электронику.

• Кабель-каналы IGUS защищают провода от механических повреждений и исключают их перегибы при высоких ускорениях — это повышает электробезопасность и снижает частоту простоев из-за обрывов.

• Установлен узел подготовки сжатого воздуха — обязательное условие для корректной работы пневматических зажимов и обдува датчика калибровки.

• Предусмотрено подключение аспирационной системы через шиберные заслонки для эффективного удаления стружки.

Что входит в стандартную комплектацию

В базовую поставку включено:

• Шпиндель 9 кВт, 24 000 об/мин, ISO30.

• Линейный инструментальный магазин на 16 позиций.

• Автоматический датчик калибровки инструмента.

• Серводвигатели LEADSHINE (1500 Вт) по всем осям.

• Планетарные редукторы SHIMPO-NIDEC на X и Y.

• ШВП TBI на оси Z.

• Система управления Syntec с отдельной стойкой и ручным пультом.

• Централизованная автоматическая смазка.

• Вакуумный стол на 8 зон с подготовкой под насос.

• Ролики для загрузки и автоматический толкатель для разгрузки.

• Защитные кабель-каналы IGUS.

• Узел подготовки воздуха и комплект ЗИП.

Сравнение с другими моделями линейки

У Filato есть ещё несколько модификаций на той же базе. Для удобства выбора сведём их в сравнительную таблицу.

Данные по RS 2028 DJ Lab, по BH Lab.

Отзывы и мнения на рынке

Станки Filato в целом встречают положительные отзывы за соотношение цены и функциональности: покупатели отмечают продуманную эргономику, аккуратный монтаж проводки и качественную покраску. Что касается конкретной модели RS 2028 Lab, то профильные ресурсы подтверждают: она справляется с заявленными видами обработки, в том числе и с 3D-фрезерованием, при этом скорость холостого хода 60 м/мин заметно ускоряет работу при раскрое.

Технические характеристики в сводной таблице

Все данные собраны из раздела характеристик.

Заключение

Фрезерный обрабатывающий центр с ЧПУ Filato RS 2028 Lab — это хорошо сбалансированное решение для мебельных цехов и деревообрабатывающих производств, которым нужен надёжный аппарат для nesting-раскроя, гравировки и 3D-обработки крупноформатных листов. Сочетание 9-киловаттного шпинделя, скоростных сервоприводов, автоматической смены инструмента и продуманного вакуумного стола даёт возможность выпускать продукцию с минимальным временем переналадки и высоким качеством поверхности. Дополнительные «фишки» вроде принтера этикеток или автоматического толкателя делают этот станок ещё удобнее в реальной эксплуатации, особенно в серийном производстве.
