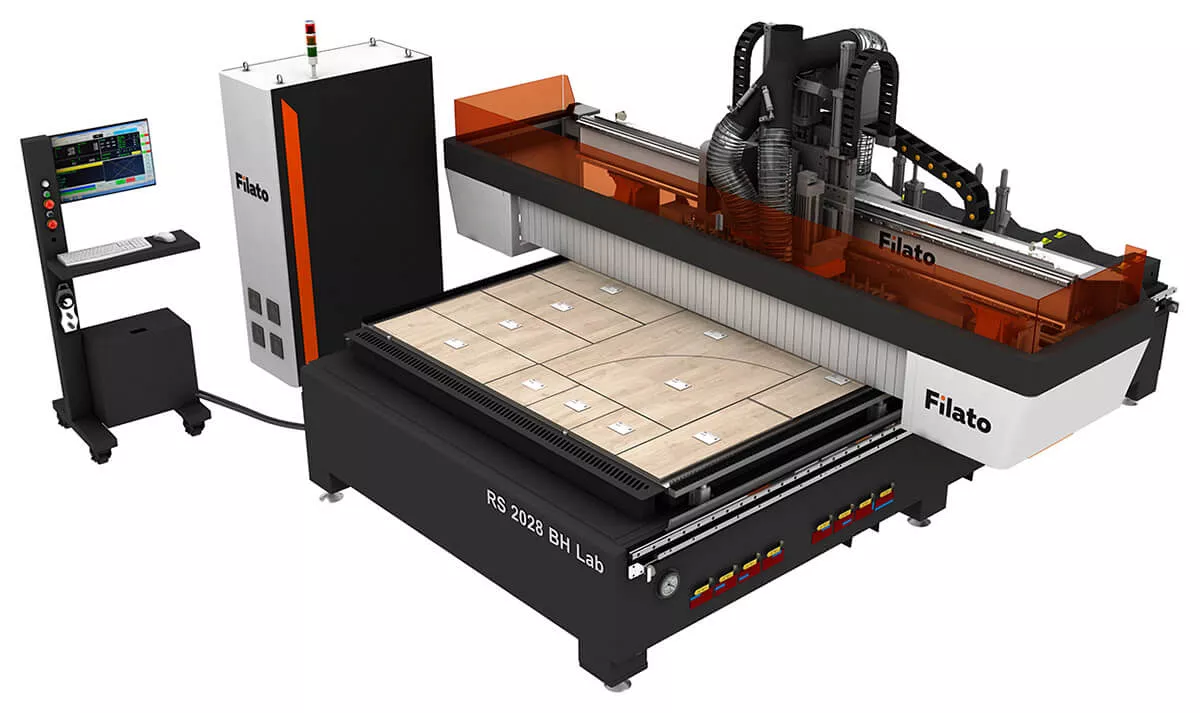

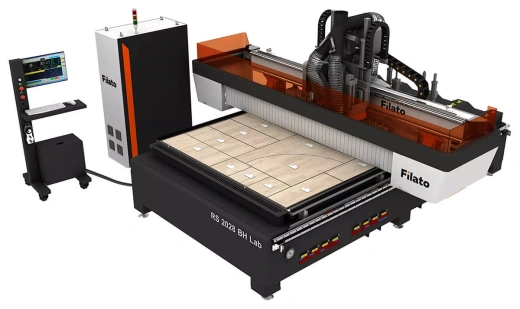

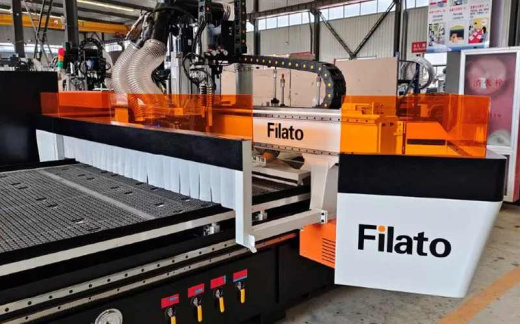

Фрезерный обрабатывающий центр с ЧПУ с автоматической сменой инструмента Filato RS 2028 BH Lab

ЧПУ-центр Filato RS 2028 BH Lab: высокоточная обработка крупноформатных листовых материалов

Современное мебельное производство и обработка листовых материалов предъявляют жёсткие требования к оборудованию: нужна не просто высокая скорость, а гарантированная точность, возможность автоматизации и стабильность результата при работе с разными породами древесины, композитами и пластиками. Фрезерный обрабатывающий центр Filato RS 2028 BH Lab как раз из этой категории — он сочетает большую рабочую зону, продуманную конструкцию и автоматизацию ключевых операций.

Модель относится к тяжёлой серии оборудования и ориентирована на выполнение широкого спектра задач: от плоскостной 2D-фрезеровки листовых плитных материалов до объёмного 3D-фрезерования, гравировки и раскроя деталей сложной криволинейной формы.

Технические характеристики в фокусе

Центр оснащён усиленной стальной станиной, которая эффективно гасит вибрации и сохраняет геометрическую точность даже при интенсивной работе. Рабочее поле станка имеет размеры 2080 × 2880 мм, что позволяет обрабатывать стандартные листы ДСП, МДФ, фанеры и композитов без необходимости их предварительной резки. Высота заготовки по оси Z ограничена 70 мм — этого достаточно для большинства операций раскроя, фрезерования фасадов и нанесения рельефов на листовых материалах.

Основной шпиндель развивает мощность 12 кВт и обеспечивает частоту вращения в диапазоне от 0 до 24 000 об/мин. Такие параметры позволяют уверенно работать с древесиной любых пород, ДСП, МДФ, фанерой, акрилом, оргстеклом, композитными материалами типа «Alucobond», ПВХ, а также с искусственным камнем и цветными металлами.

Скорость холостого хода по осям X и Y достигает 60 м/мин, по оси Z — 25 м/мин. При этом рабочая скорость составляет 0–25 м/мин, что обеспечивает высокую производительность на основных операциях раскроя.

Конструктивные особенности и надёжность

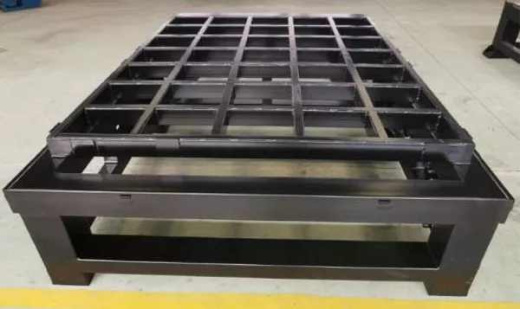

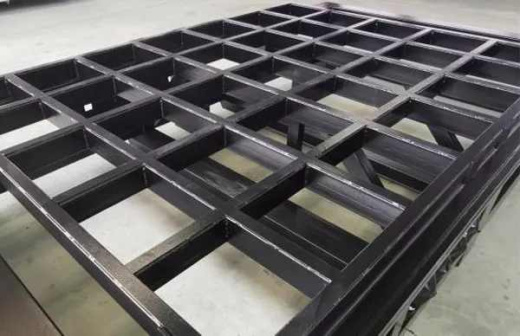

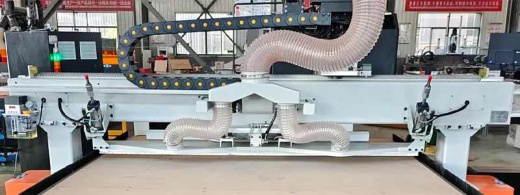

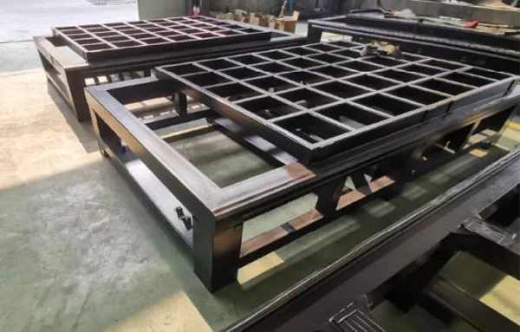

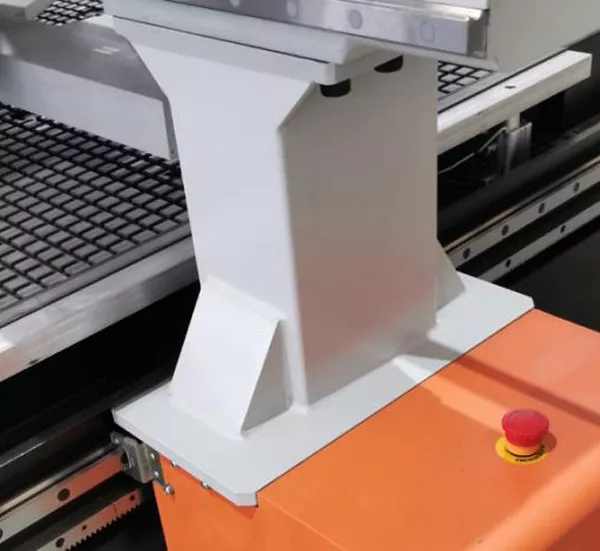

Жёсткость станка — один из ключевых факторов стабильной обработки. Станина и портал центра Filato RS 2028 BH Lab изготовлены из стальных труб прямоугольного сечения увеличенного размера, с внутренними рёбрами жёсткости. Такое решение гарантирует устойчивость как к статическим, так и к динамическим нагрузкам, что особенно важно при фрезеровании на высоких подачах.

Геометрическая точность обработанных площадок под направляющие достигается за счёт того, что станина и портал обрабатываются за одну установку на металлообрабатывающих центрах с ЧПУ. Это исключает погрешности переустановки и даёт высокое качество направляющих поверхностей, а значит — высокую точность позиционирования при изготовлении деталей любых размеров.

Передача усилий по осям X и Y организована через косозубую шестерню-рейку, а по оси Z используется шарико-винтовая пара (ШВП), что обеспечивает плавность перемещений и точность вертикальных подач. Все электродвигатели перемещения — серводвигатели, что положительно сказывается на динамике и энергоэффективности оборудования.

Автоматизация: смена инструмента, вакуумная фиксация и сверление

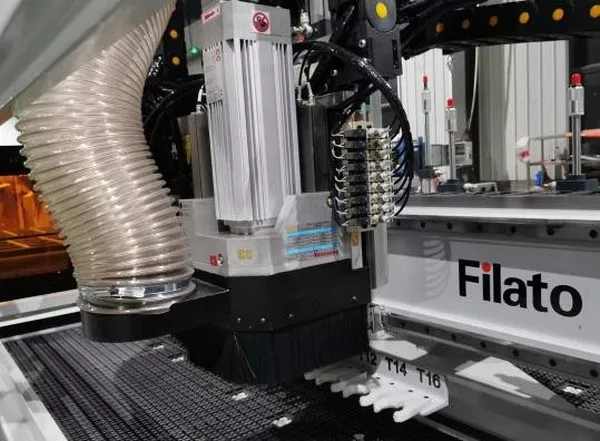

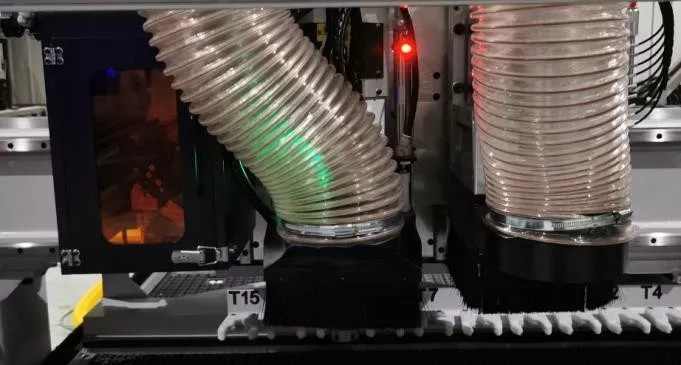

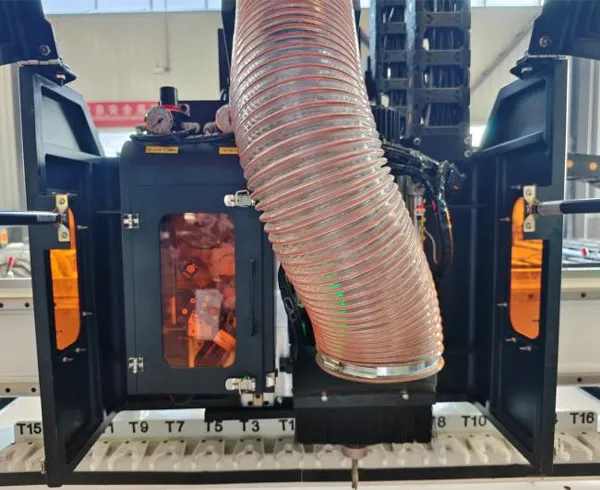

Высокая производительность центра достигается благодаря автоматической смене инструмента. Линейный инструментальный магазин рассчитан на 16 позиций, патрон типа ISO 30 с цангой ER32 позволяет использовать инструмент с максимальным посадочным диаметром до 20 мм. Датчик калибровки инструмента — автоматический, что ускоряет подготовку к работе.

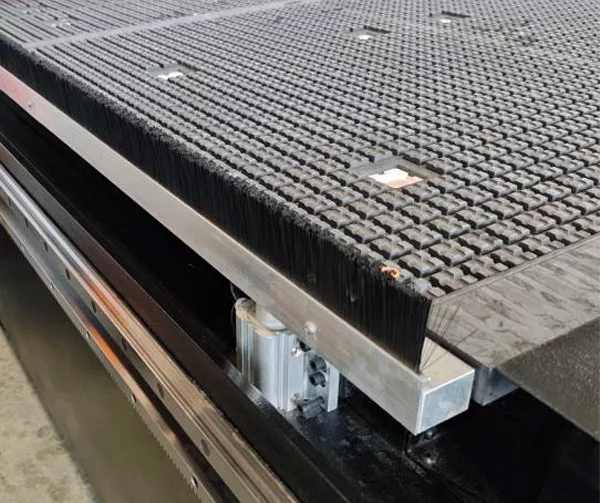

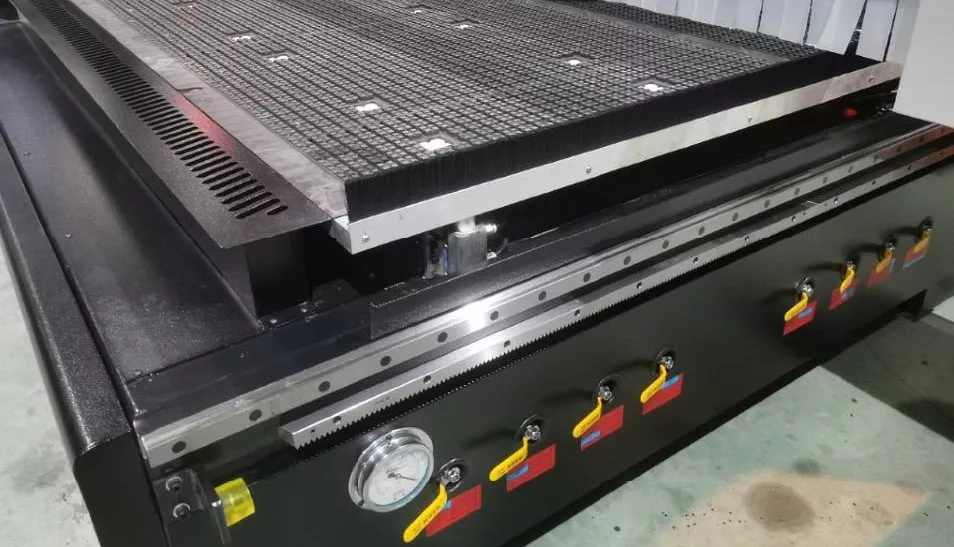

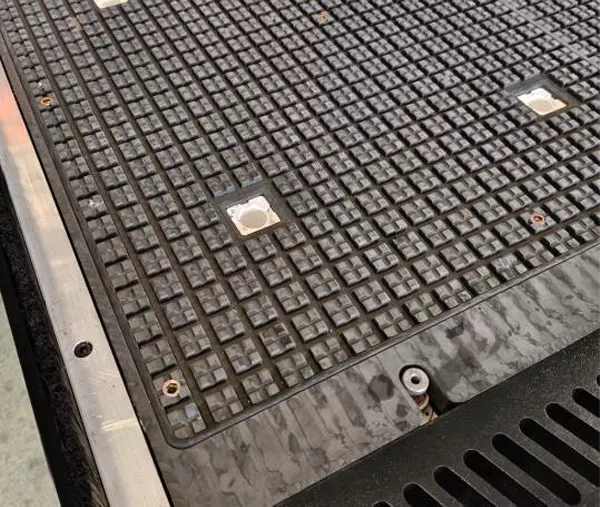

Рабочий стол — вакуумный, разделённый на 8 независимых зон. Такая конструкция обеспечивает надёжную фиксацию заготовок любого формата, вплоть до самых маленьких деталей, и позволяет гибко настраивать зоны разрежения в зависимости от конфигурации раскроя.

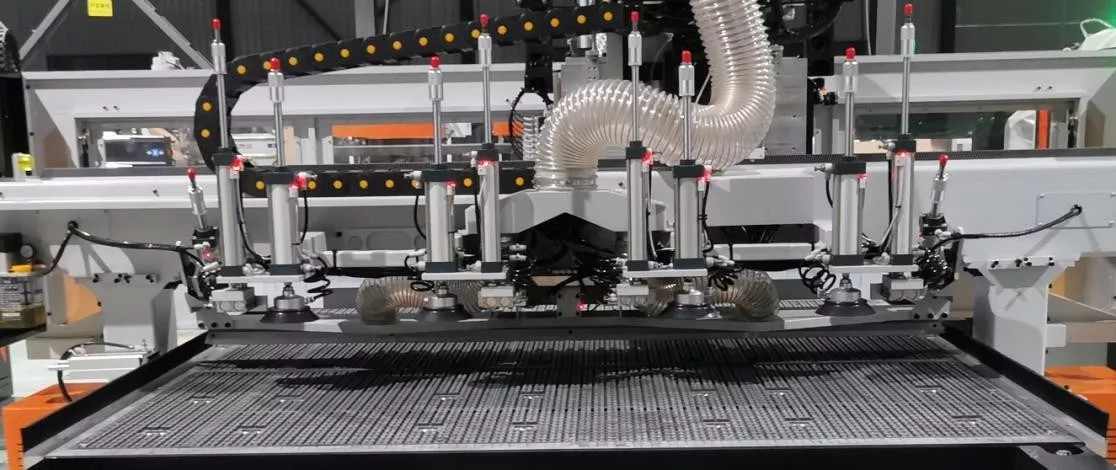

Отдельного внимания заслуживает наличие сверлильно-присадочной группы. Она представляет собой 9 (4+5) шпинделей для выполнения присадочных операций непосредственно в процессе фрезерования на том же оборудовании. Это избавляет от необходимости переналадки и снижает время производственного цикла при изготовлении корпусной мебели.

Ещё одно важное преимущество — принтер для печати этикеток, установленный на шпиндельной площадке. После раскроя детали этикетка автоматически наносится на заготовку в соответствии с заданной координатой. Это упрощает маркировку и сортировку продукции, что особенно ценно при работе с номенклатурой средних и крупных серий.

Система управления и сервоприводы

Центр оснащён системой управления Syntec — одной из распространённых платформ для деревообрабатывающих станков с ЧПУ. Она поддерживает стандартные G-коды, позволяет загружать программы с внешних носителей и управлять всеми автоматизированными узлами: сменой инструмента, работой сверлильной головы, вакуумной системой и принтером этикеток. Интуитивно понятный интерфейс сокращает время подготовки оператора и снижает риск ошибок при настройке.

Область применения: от раскроя до объёмной резьбы

Благодаря большим габаритам рабочего поля и широкому диапазону настроек, Filato RS 2028 BH Lab — это универсальное решение для:

• прямолинейного и криволинейного раскроя листов ДСП, МДФ, фанеры и композитов с автоматической маркировкой деталей;

• изготовления мебельных фасадов из МДФ и массива дерева с художественной резьбой или имитацией сборных фасадов;

• фрезерования объёмных деталей (3D-фрезерование), включая накладки для мягкой мебели и элементы декора;

• раскроя листовых пластиков, ПВХ, акрила, оргстекла с вырезкой букв, логотипов и эмблем;

• присадки отверстий в пласть материала при производстве корпусной мебели.

Такой широкий спектр обработки делает станок востребованным не только на мебельных фабриках, но и в рекламном производстве, мастерских по обработке композитов, на предприятиях, изготавливающих архитектурный декор и выставочные конструкции.

Преимущества для бизнеса

1. Высокая производительность. Скоростные перемещения, автоматическая смена инструмента и сверлильная группа сокращают время цикла обработки детали.

2. Минимальный простой между операциями. За счёт того, что все технологические переходы выполняются на одном оборудовании, отпадает необходимость переналадки и перемещения заготовок между разными станками.

3. Снижение брака. Жёсткая стальная конструкция, точная обработка направляющих и сервоприводы обеспечивают высокую повторяемость и соответствие заданным допускам даже на максимальных скоростях.

4. Удобство интеграции. Система управления Syntec и стандартные интерфейсы позволяют встраивать станок в существующие производственные процессы без сложной перенастройки ПО.

5. Печать этикеток прямо в процессе раскроя. Эта функция заметно упрощает складской учёт и последующую сборку.

Заключение

Фрезерный обрабатывающий центр с ЧПУ Filato RS 2028 BH Lab — это сбалансированное решение для тех, кто ищет надёжное и производительное оборудование для раскроя и фрезерования листовых материалов. Большая рабочая зона, мощный шпиндель, автоматическая смена инструмента, сверлильно-присадочная группа и продуманная система фиксации заготовок делают его подходящим выбором как для среднего мебельного производства, так и для предприятий, работающих с широкой номенклатурой материалов от древесины до композитов.

Стальной портал и массивная станина в сочетании с высокоточными направляющими гарантируют долгосрочную стабильность геометрии, а наличие автоматической маркировки деталей упрощает логистику готовой продукции. Если ваша задача — повысить скорость обработки и качество деталей при работе с крупноформатными листами, Filato RS 2028 BH Lab заслуживает внимательного рассмотрения.
