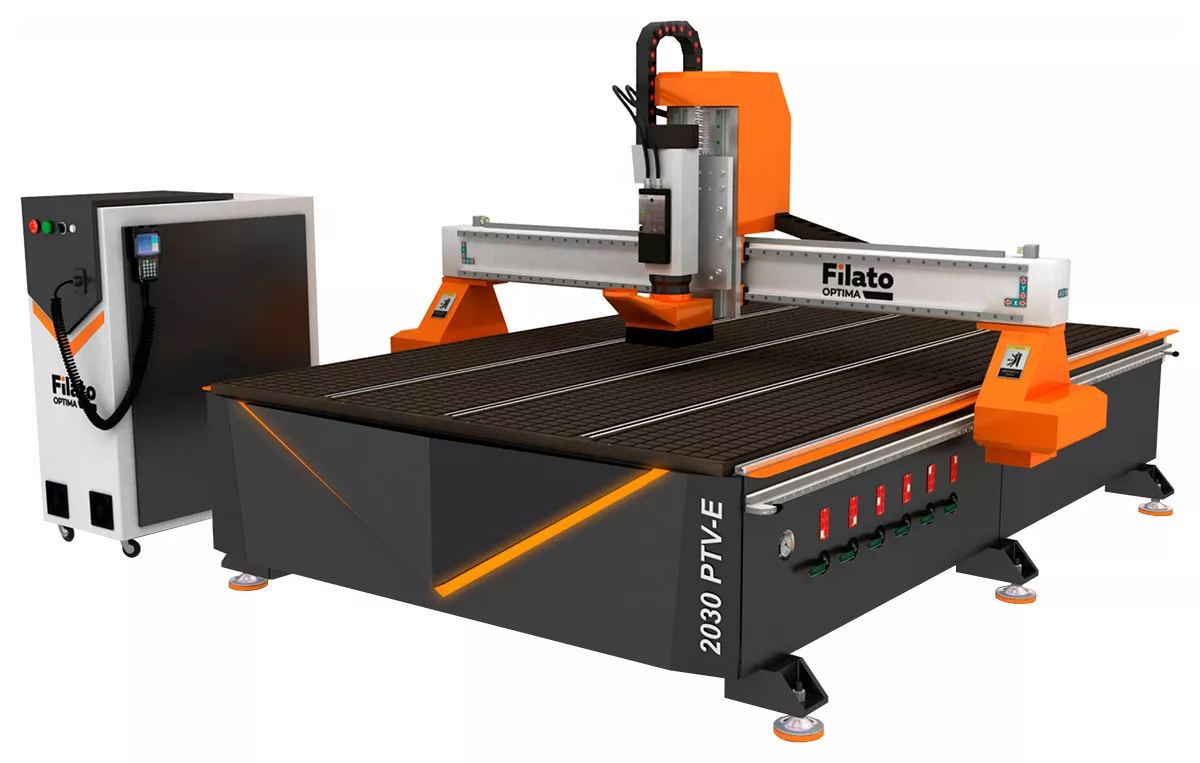

Фрезерно-гравировальный станок с ЧПУ Filato Optima 2030 PTV-E

Современный рынок промышленного оборудования предъявляет высокие требования к производительности, точности и надежности обрабатывающих центров с числовым программным управлением. Одним из ярких представителей класса профессиональных фрезерно-гравировальных станков для крупноформатной обработки является модель Filato Optima 2030 PTV-E. Эта установка позиционируется производителем как решение для интенсивной эксплуатации в условиях серийного производства, где критически важны скорость обработки, чистота кромки и стабильность позиционирования.

В данной статье мы подробно разберем техническую начинку этого станка, уделив особое внимание симбиозу системы управления Richauto B57E, силовой части на базе шпинделя 6 кВт с конусом ISO 30, а также ходовой системе, построенной на сервогибридных двигателях Leadshine.

Назначение и геометрические характеристики

Модель Filato Optima 2030 PTV-E относится к классу широкоформатных обрабатывающих центров. Цифры в названии «2030» указывают на размер рабочего поля: обработка материалов возможна в пределах 2000 на 3000 миллиметров. Это делает станок идеальным выбором для предприятий, занимающихся производством мебели (в частности, резка плитных материалов), сувенирной продукции, архитектурного декора, а также для мастерских по обработке листовых металлов и полимеров.

Конструкция портального типа обеспечивает высокую жесткость системы. Z-профиль, усиленный дополнительными ребрами жесткости, позволяет обрабатывать материалы высотой до 250 мм (в зависимости от модификации оснастки), что открывает возможности для 3D-фрезеровки заготовок и работы с объемными деталями.

Система управления Richauto B57E: интеллект и надежность

Сердцем любого станка с ЧПУ является контроллер. В модели Filato Optima 2030 PTV-E установлена современная система управления Richauto B57E. Это промышленный контроллер, который зарекомендовал себя как высокостабильное решение для многоосевой обработки.

Ключевые особенности Richauto B57E:

1. Высокопроизводительный процессор: Обеспечивает плавность движения даже при обработке сложных 3D-моделей с большим количеством микро-сегментов.

2. Интуитивно понятный интерфейс: Сенсорный дисплей с графическим отображением траектории инструмента позволяет оператору быстро адаптироваться к работе, минимизируя вероятность ошибок при вводе управляющих программ.

3. Расширенные функции управления: Контроллер поддерживает динамическую коррекцию скорости подачи (FRO) и скорости вращения шпинделя (SRO) на лету, что критически важно при подборе оптимальных режимов резания.

4. Сетевая интеграция: Наличие портов Ethernet и USB обеспечивает удобную загрузку управляющих программ (УП) непосредственно с компьютера проектировщика, исключая необходимость использования устаревших носителей.

Важной особенностью связки Richauto B57E с остальными компонентами станка является возможность точной настройки параметров разгона и торможения сервоприводов, что напрямую влияет на итоговую точность обработки.

Приводная группа: сервогибридные двигатели Leadshine

Традиционно в бюджетном и среднем сегменте станков с ЧПУ используются шаговые двигатели. Однако Filato Optima 2030 PTV-E оснащается принципиально иным типом приводов – сервогибридными (сервошаговыми) двигателями Leadshine.

Эти двигатели сочетают в себе преимущества классических шаговых систем (простота настройки, высокая удерживающая способность) и полноценных сервоприводов (обратная связь, отсутствие потери шага, высокий крутящий момент на высоких оборотах). Использование технологии closed-loop (замкнутый контур) позволяет контроллеру Richauto B57E в реальном времени отслеживать положение вала двигателя.

Если обычный шаговый двигатель при перегрузке «пропускает шаг», что приводит к браку всей детали, то сервогибридные приводы Leadshine моментально корректируют положение, подавая дополнительный ток на обмотки или сигнализируя системе о критической перегрузке. Это гарантирует:

• Абсолютную повторяемость позиционирования: Даже при длительной многочасовой работе геометрия детали остается идеальной.

• Высокую динамику: Станок способен работать на ускорениях, недоступных системам с открытыми шаговыми двигателями, что сокращает время холостых ходов (возврата инструмента) на 20–30%.

Шпиндель 6 кВт ISO 30: мощь и универсальность

Силовой агрегат станка — это шпиндель воздушного охлаждения мощностью 6 киловатт с коническим посадочным местом ISO 30. Это профессиональный класс оснастки, который кардинально расширяет технологические возможности установки.

Преимущества шпинделя 6 кВт ISO 30:

• Высокий крутящий момент: Мощности 6 кВт достаточно для обработки алюминиевых листов толщиной до 8-10 мм за один проход, а также для скоростной резки акрила, ПВХ, композитных материалов (Alucobond) и массивной древесины.

• Конус ISO 30: В отличие от цанговых зажимов ER, конус ISO 30 обеспечивает более жесткое и центрированное крепление инструмента. Это особенно важно при черновой обработке с большими нагрузками и при работе с длинным инструментом (удлиненные фрезы для 3D обработки).

Полуавтоматическая смена инструмента (ПАТ)

Модель с индексом PTV-E в названии указывает на наличие системы полуавтоматической смены инструмента. Это решение является золотой серединой между ручной заменой оснастки и полноценным автономным инструментальным магазином.

Как это работает: оператор подводит шпиндель к специальному устройству фиксации (обычно это пневматический или механический захват, расположенный на станине). По команде с пульта управления или по коду в программе происходит автоматическая разжимка пневмоцилиндра шпинделя. Оператор вручную меняет фрезу, после чего система автоматически зажимает новый инструмент и производит его калибровку по длине (при наличии датчика измерения инструмента).

Этот подход позволяет:

1. Существенно ускорить переналадку станка по сравнению с ручной сменой.

2. Сохранить высокую точность смены инструмента благодаря фиксированной позиции разгрузки.

3. Снизить стоимость оборудования по сравнению с линейными магазинами на 8–12 позиций, что делает станок более доступным, но не менее функциональным.

Конструктивные особенности и точность

Говоря о жесткости и долговечности, стоит отметить конструкцию станины. Filato Optima 2030 PTV-E изготавливается с использованием массивной сварной конструкции из профильных труб, которая проходит этап нормализации (снятия внутренних напряжений) в печи. Это исключает деформацию геометрии станка в процессе эксплуатации и при сезонных перепадах температур.

Направляющие — это рельсы линейного перемещения (обычно используются комплектующие HIWIN или PMI), установленные на всех трех осях. В паре с сервогибридными приводами Leadshine это обеспечивает заявленную точность позиционирования до 0,02–0,05 мм на метр.

Также станок оснащается вакуумным столом (опционально), что позволяет надежно фиксировать листовые материалы без использования механических прижимов, максимально используя рабочую площадь 2000х3000 мм.

Области применения

Благодаря совокупности характеристик: мощный шпиндель ISO 30, большая рабочая зона и прецизионные сервогибридные приводы, — Filato Optima 2030 PTV-E демонстрирует высокую эффективность в следующих отраслях:

1. Мебельное производство: Раскрой ЛДСП, МДФ, фасадов из массива, создание профильных деталей.

2. Рекламная индустрия: Объемная резка пенопласта, ПВХ, акрила, алюминиевых композитных панелей.

3. Машиностроение и прототипирование: Обработка технических пластиков (POM, полиэтилен, текстолит), заготовок из цветных металлов.

4. Строительство: Создание архитектурных элементов, резка изоляционных материалов, обработка тонколистовой стали.

Заключение

Фрезерно-гравировальный станок с ЧПУ Filato Optima 2030 PTV-E представляет собой сбалансированное решение для профессионального использования. Его ключевое преимущество заключается в грамотной комплектации: надежная механика на усиленной станине, сервогибридные двигатели Leadshine, исключающие потерю шага, мощный шпиндель 6 кВт с конусом ISO 30 для работы с тяжелыми материалами и интеллектуальный контроллер Richauto B57E, упрощающий процесс подготовки и запуска производства.

Наличие полуавтоматической смены инструмента делает эту модель особенно привлекательной для малых и средних предприятий, где требуется минимизация времени простоя без значительного удорожания линии. Если перед вами стоит задача приобрести универсальный обрабатывающий центр для обработки листовых материалов и объемного фрезерования с высокими требованиями к точности, Filato Optima 2030 PTV-E является одним из достойнейших вариантов в своем классе.
