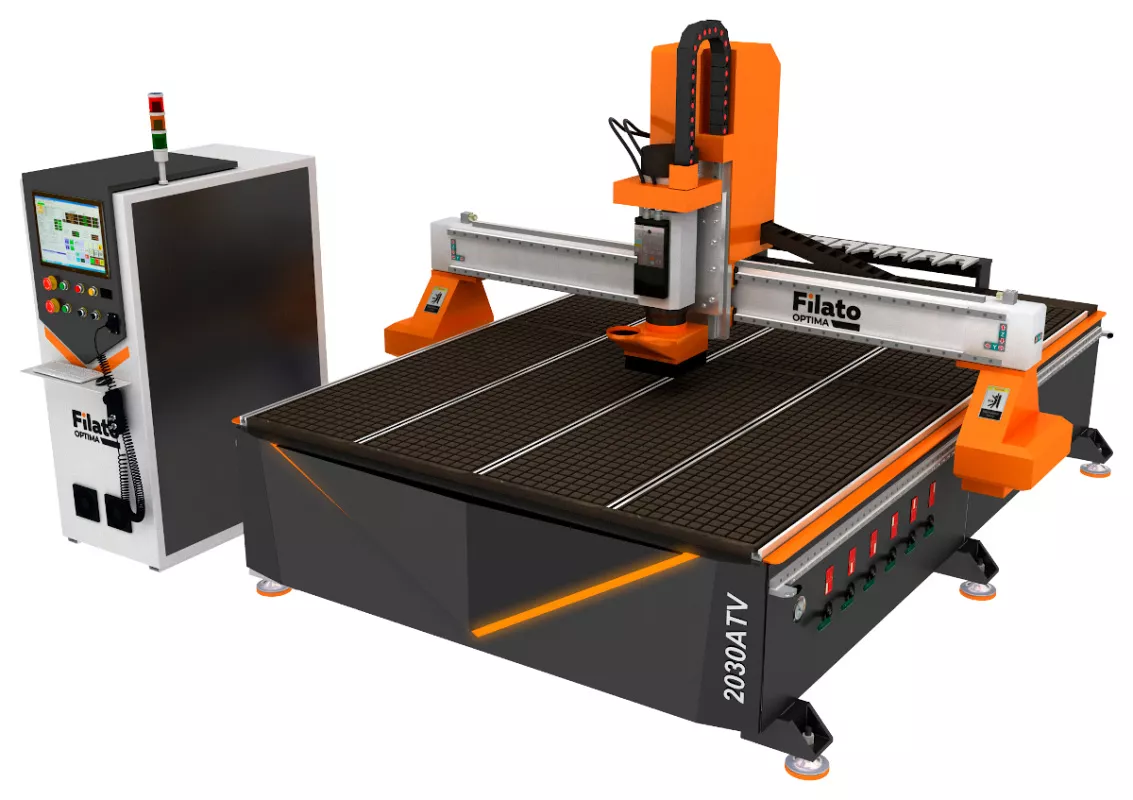

Фрезерно-гравировальный станок с ЧПУ Filato Optima 2030 ATV

Обзор фрезерно-гравировального станка с ЧПУ Filato Optima 2030 ATV: промышленный стандарт для сложных задач

В сегменте деревообрабатывающего и мебельного оборудования особняком стоят станки, способные одинаково качественно выполнять как тонкую художественную гравировку, так и высокоскоростной раскрой листовых материалов. Фрезерно-гравировальный станок с ЧПУ Filato Optima 2030 ATV представляет собой именно такое решение. Это модель, в которой инженеры компании Filato (торговая марка, зарекомендовавшая себя на рынке России и СНГ) сделали акцент на промышленной надежности, расширенной функциональности и комфорте оператора.

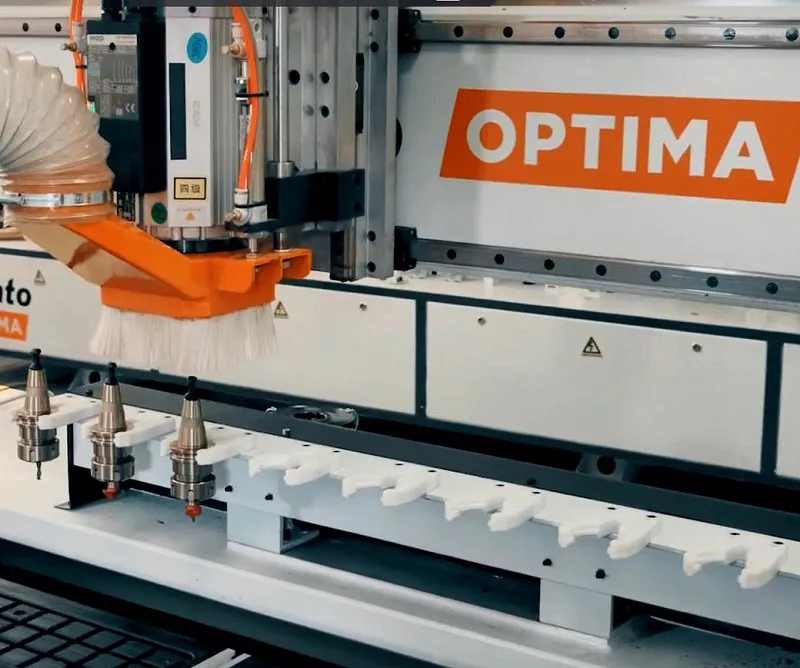

Главная особенность данной модели кроется в индексе «ATV», который подразумевает усиленную станину и наличие системы автоматической смены инструмента (хотя в базовой комплектации акцент сделан на мощность и оснастку, подготовленную под тяжелые режимы резания). Рассмотрим ключевые узлы, которые превращают Filato Optima 2030 ATV в незаменимого помощника в столярной мастерской или мебельном цеху.

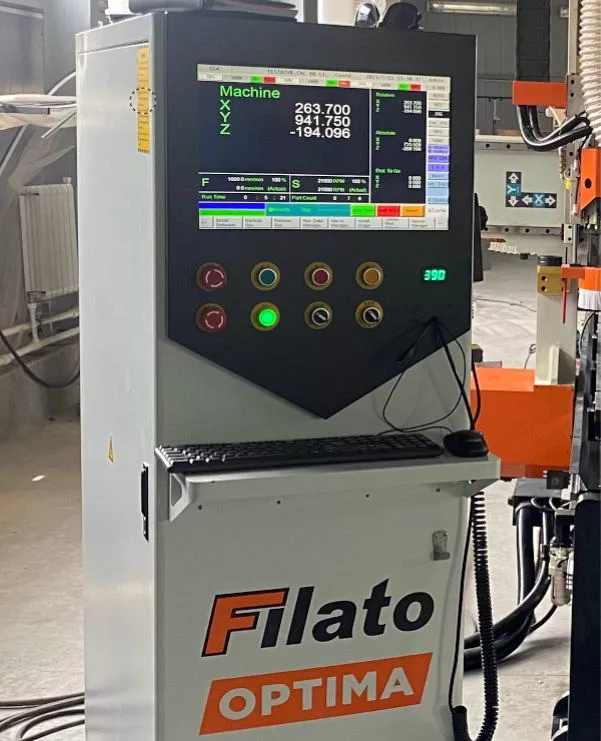

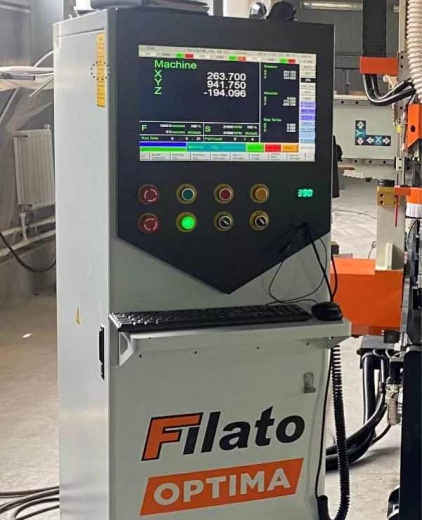

1. Система управления SYNTEC 60CB: интеллект и скорость обработки

Сердцем любого оборудования с ЧПУ является контроллер. В данной модели установлена стойка управления SYNTEC 60CB. Это одна из самых популярных и надежных систем на рынке, которая заслуженно ценится за стабильность работы и продвинутый функционал.

В отличие от устаревших контроллеров или самодельных решений на базе ПК, SYNTEC 60CB работает на собственной операционной системе реального времени. Это исключает задержки при обработке сложных трехмерных траекторий (3D-моделирование) и гарантирует точность позиционирования инструмента. Интерфейс интуитивно понятен, позволяет загружать коды в формате .nc и .plt напрямую через USB-накопитель или по локальной сети.

Ключевые преимущества этой стойки для оператора:

• Высокая скорость обработки данных. Контроллер просчитывает миллионы опорных точек за секунду, что критически важно при работе с мелкими деталями или сложным рельефом.

• Функция «антигравировка». Система автоматически сглаживает траекторию на стыках, убирая микроскопические «ступеньки», которые часто возникают при фрезеровке по криволинейным контурам.

• Диагностика. Стойка в реальном времени отслеживает состояние шпинделя, нагрузку на серводвигатели и предупреждает о возможных перегревах или аварийных ситуациях, продлевая ресурс оборудования.

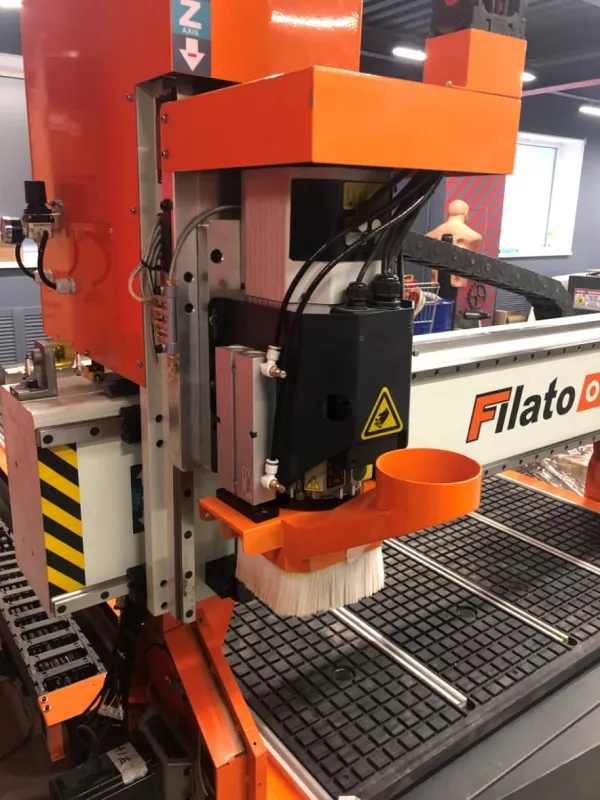

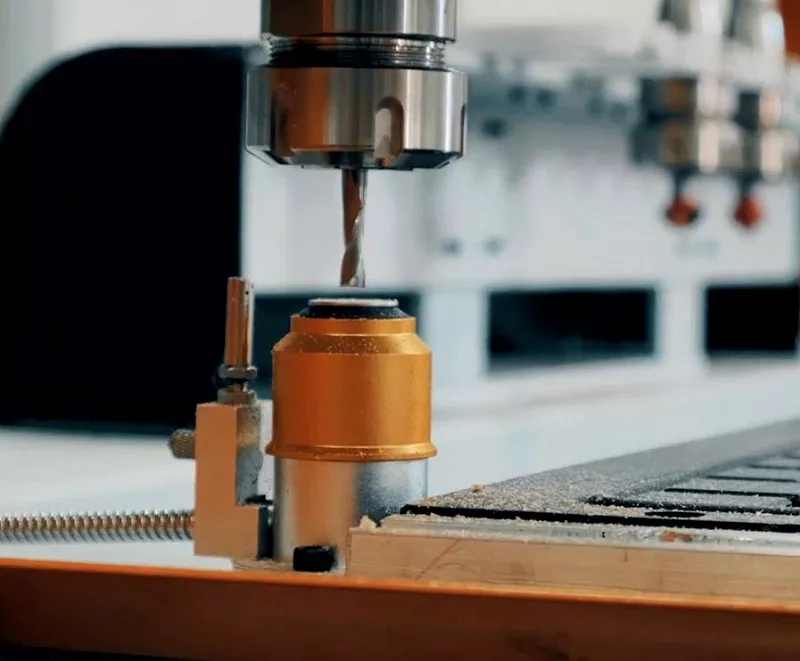

2. Шпиндель HQD 9 кВт с патроном ISO30: сила и универсальность

Если контроллер — это мозг станка, то шпиндель — это его мускулы. Модель Filato Optima 2030 ATV комплектуется шпинделем воздушного охлаждения известного бренда HQD мощностью 9 киловатт. Это промышленный класс, рассчитанный на непрерывную работу в несколько смен.

Однако главная техническая «фишка» этого узла — посадка ISO30. В то время как большинство станков в среднем ценовом сегменте используют цанговый зажим ER32 или ER25, патрон ISO30 (аналог BT30) обеспечивает принципиально иной уровень жесткости фиксации инструмента.

Преимущества ISO30:

• Работа с тяжелым инструментом. Возможность использовать крупные концевые фрезы диаметром до 20–25 мм для черновой выборки массива дерева или алюминия.

• Стабильность при глубокой обработке. Благодаря большой площади контакта, фреза не «бьет» и не вырывается при высоких подачах.

• Совместимость. Данный тип оснастки широко распространен на промышленных обрабатывающих центрах, что упрощает подбор инструмента для высокопроизводительной резки.

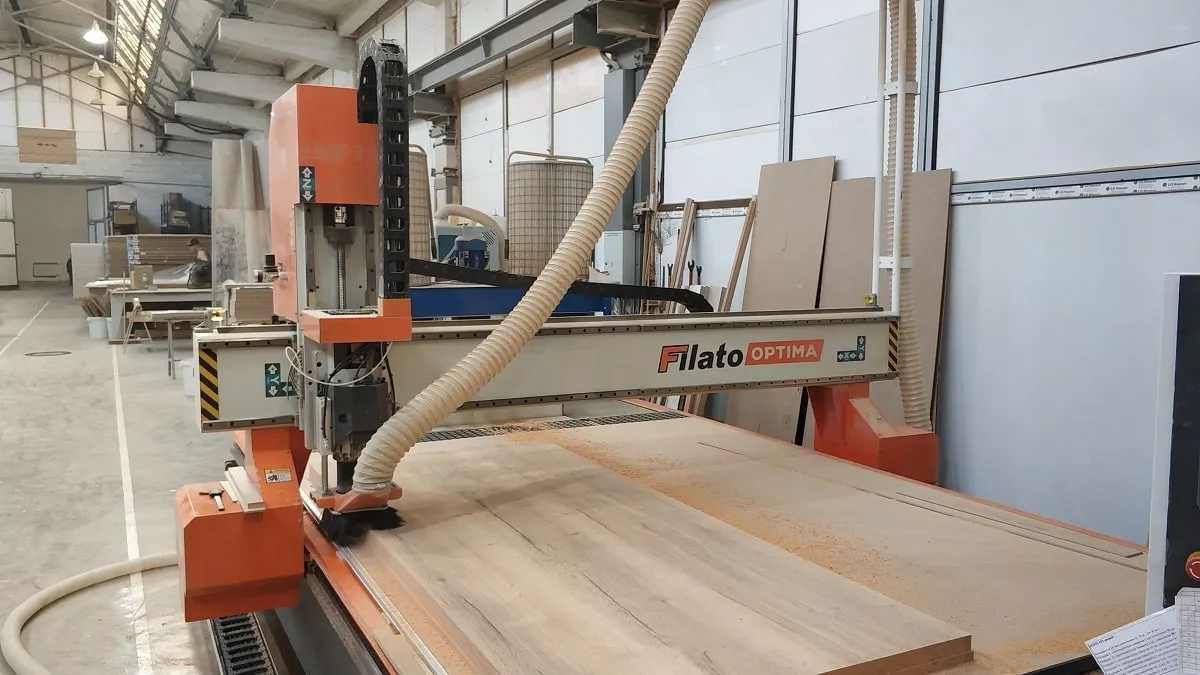

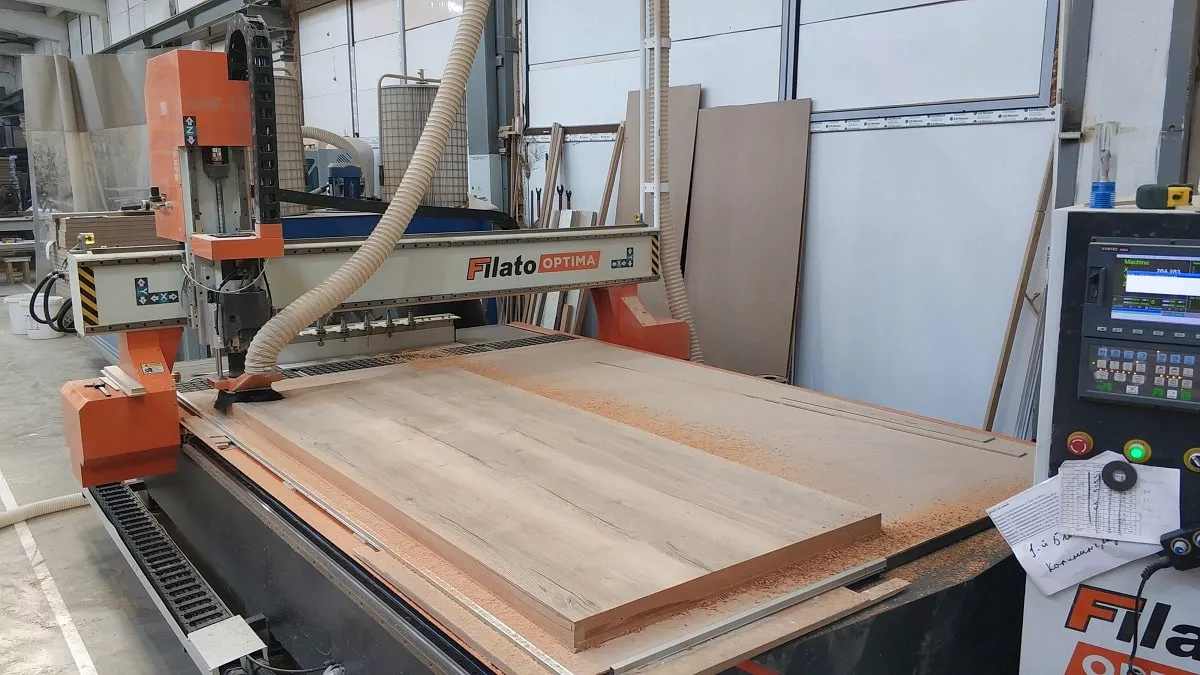

Мощности 9 кВт с лихвой хватает для сквозного раскроя мебельных щитов, фанеры, МДФ толщиной до 50–60 мм, а также для чистовой обработки мягких и твердых пород древесины. Кроме того, такой шпиндель позволяет работать с композитными материалами (акрил, ПВХ, АБС-пластик) и даже цветными металлами при соблюдении режимов резания.

3. Серводвигатели Leadshine 750 Вт с обратной связью: точность без потери шага

Надежность перемещения портала и рабочих органов обеспечивает сервопривод. В конструкции Filato Optima 2030 ATV используются двигатели Leadshine мощностью 750 Ватт. Это сервосистема замкнутого типа, что кардинально отличает ее от обычных шаговых двигателей.

Наличие обратной связи (энкодера) означает, что контроллер SYNTEC постоянно получает информацию о реальном положении оси. Если возникает механическое сопротивление (например, в зону обработки попал сучок или произошло переполнение стружки), система мгновенно корректирует усилия или останавливает процесс, исключая брак.

Преимущества Leadshine 750W:

• Отсутствие пропуска шагов. Станок никогда не «потеряет» ноль, что критически важно при многоэтапной обработке (например, фрезеровка с двух сторон).

• Высокая скорость холостых перемещений. До 25–30 м/мин, что сокращает время цикла при работе с большими листами.

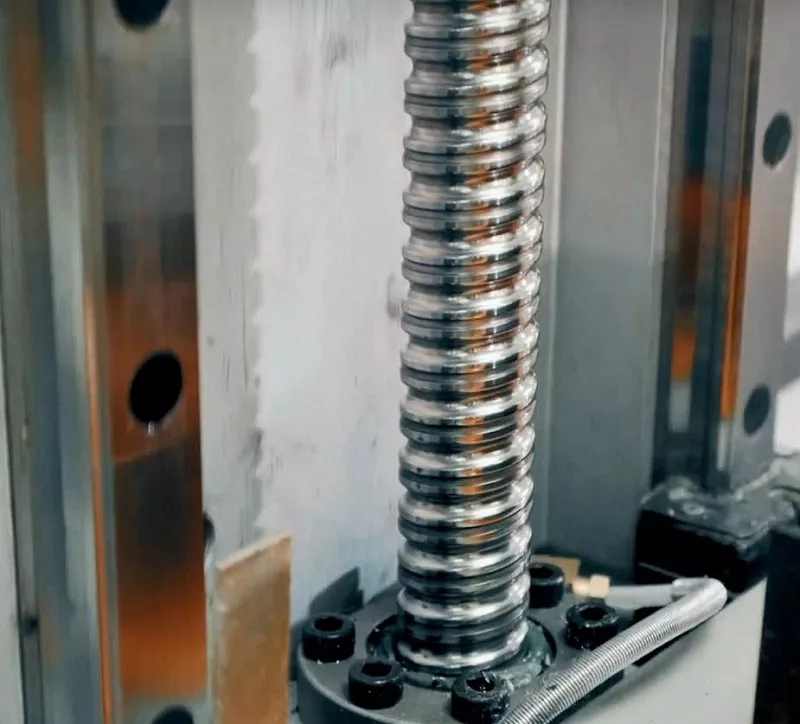

• Плавность хода. Серводвигатели обеспечивают более плавный разгон и торможение, что положительно сказывается на ресурсе шестерен и реек (или шарико-винтовых передач, в зависимости от комплектации оси Z).

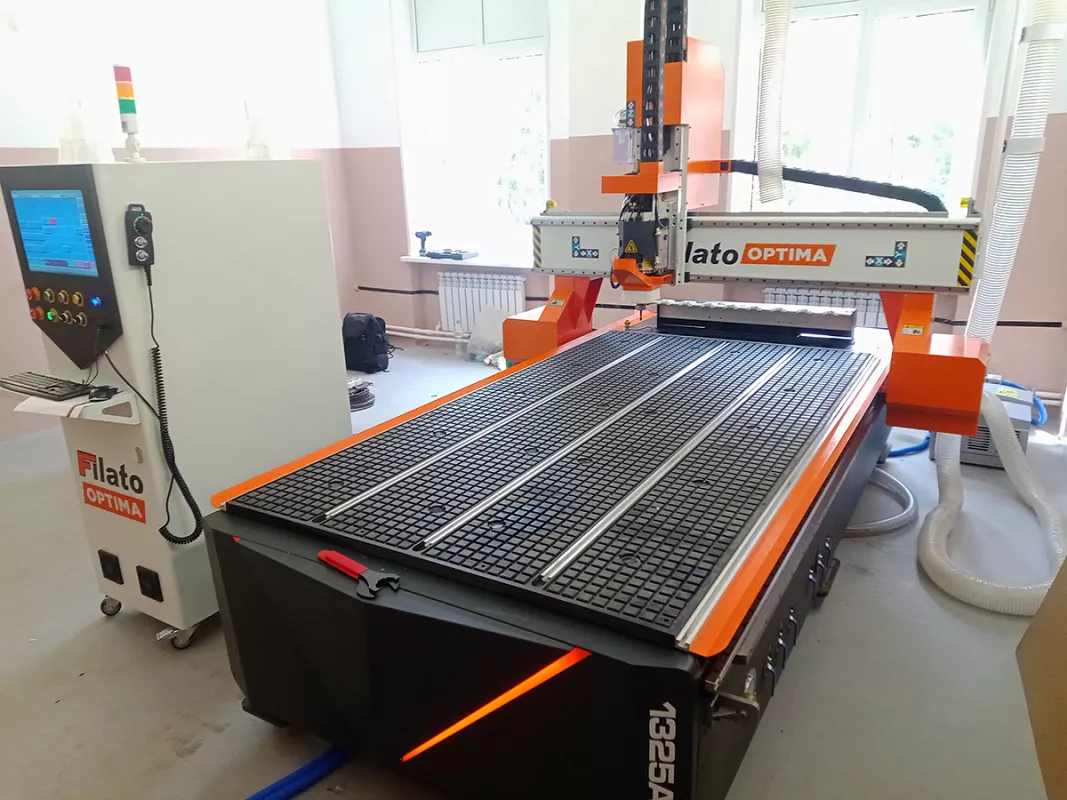

4. Комбинированный рабочий стол: вакуум + Т-пазы

Одна из самых частых проблем при выборе станка формата 2000х3000 мм — это вопрос фиксации заготовки. Инженеры Filato решили эту проблему элегантно, оснастив модель комбинированным вакуумным столом.

Такая конструкция представляет собой литую или сварную вакуумную зону, разделенную на секции. Оператор может включать только ту часть стола, которая находится под обрабатываемым материалом, что экономит энергию и обеспечивает максимальное усилие прижима.

Почему это важно:

1. Скорость установки. Для раскроя листовых материалов (ЛДСП, МДФ) достаточно просто уложить лист и включить вакуумный насос. Не нужно использовать струбцины или вкручивать саморезы в стол.

2. Герметичность. Благодаря качественной обработке поверхности стола и лабиринтной системе уплотнителей, вакуум удерживает даже неплотные и мелкие остатки заготовок.

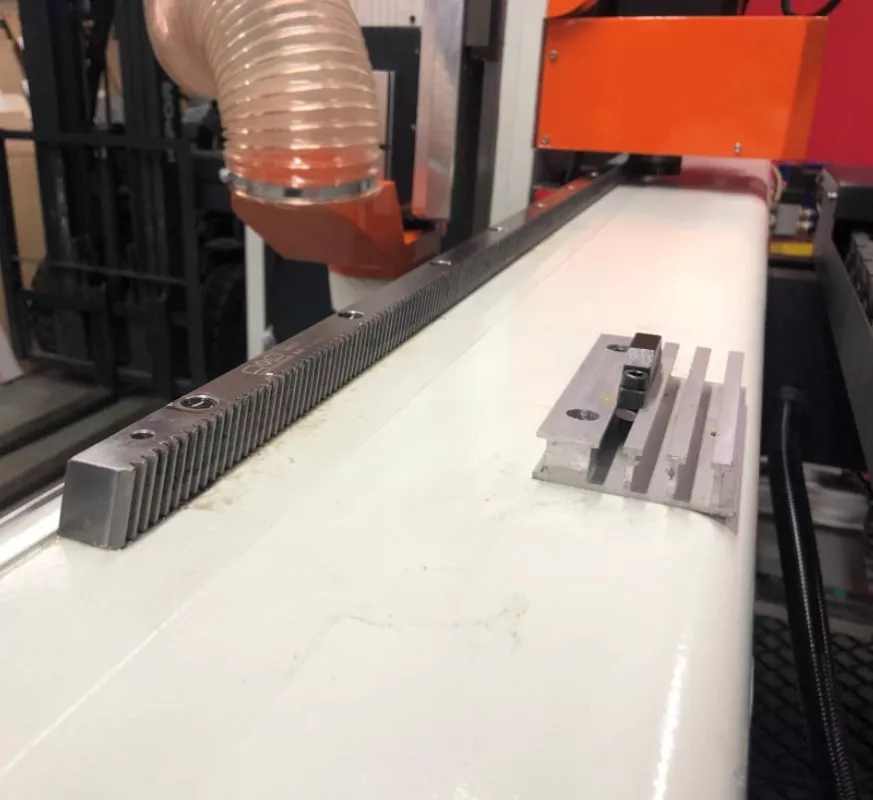

В дополнение к вакуумной системе в конструкцию интегрированы Т-пазы для механической фиксации. Это алюминиевые направляющие, встроенные заподлицо с поверхностью стола. Они предназначены для установки специальных прижимных кулачков или струбцин. Такая гибридная система позволяет надежно закреплять мелкие заготовки, заготовки сложной формы или материалы, которые не образуют вакуумную «подушку» (например, перфорированные листы или натуральный камень).

5. Конструктивные особенности и геометрия

Станок построен на массивной сварной станине, прошедшей этап нормализации (искусственного старения) для снятия внутренних напряжений металла. Рабочее поле составляет 2000 на 3000 мм, что позволяет обрабатывать стандартные листы фанеры и ЛДСП без подрезки формата.

Портал выполнен из высокопрочного чугуна или толстостенного профиля, что придает всей конструкции дополнительную жесткость. Направляющие по осям X и Y — это рельсы линейного перемещения (обычно HIWIN или THK), обеспечивающие ресурс работы в десятки тысяч часов без люфтов.

Сфера применения

Благодаря сочетанию мощного шпинделя ISO30, точного управления SYNTEC и большого вакуумного стола, Filato Optima 2030 ATV находит применение в:

• Мебельном производстве: раскрой корпусных деталей, фасадов, фрезеровка под петли и фурнитуру.

• Сувенирной и рекламной индустрии: 3D гравировка объемных букв, изготовление пресс-форм для гибкого камня, резка акрила.

• Столярных мастерских: фрезерование шипов, проушин, художественных панно из массива.

• Машиностроении и композитных материалах: обработка технических пластиков, текстолита, алюминиевых композитных панелей.

Заключение

Фрезерно-гравировальный станок с ЧПУ Filato Optima 2030 ATV — это не просто оборудование, а готовое производственное решение, рассчитанное на высокие нагрузки и требовательного пользователя. Отказ от компромиссов в пользу промышленных компонентов (SYNTEC, HQD, Leadshine) позволяет существенно расширить технологические возможности мастерской.

Если вы ищете станок, который одинаково эффективно справится с тонкой ювелирной гравировкой на сувенирах и с черновым выбором массива для мебельных фасадов, — Optima 2030 ATV станет оптимальным вложением средств, обеспечивая быструю окупаемость за счет скорости обработки и минимизации ручного труда.
