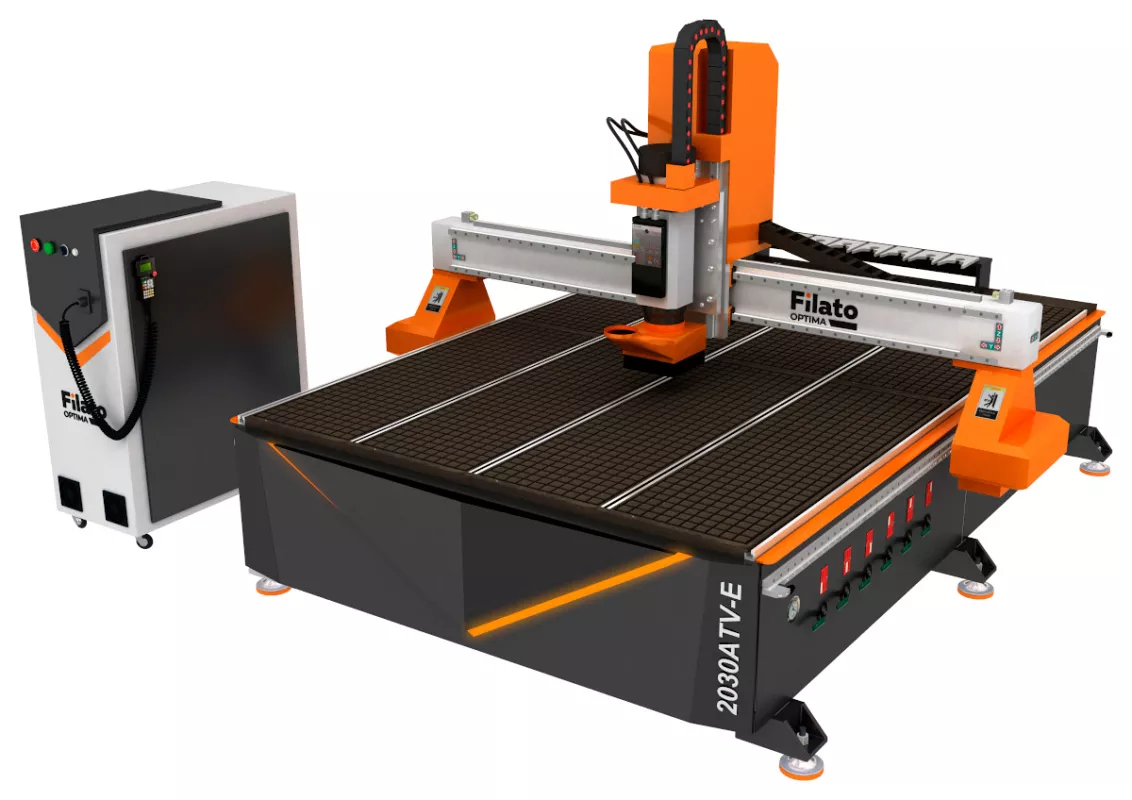

Фрезерно-гравировальный станок с ЧПУ Filato Optima 2030 ATV-E

Filato Optima 2030 ATV-E: Гибридная силовая электроника и промышленная надежность

Рынок фрезерно-гравировального оборудования с ЧПУ перенасыщен бюджетными решениями, где производители экономят на «начинке» в ущерб ресурсу. Однако серия Optima от бренда Filato позиционируется как исключение из этого правила. В данной статье мы детально рассмотрим модель Filato Optima 2030 ATV-E, которая выделяется на фоне конкурентов не только увеличенным рабочим полем 2000х3000 мм, но и уникальной силовой комбинацией: гибридные сервошаговые двигатели Leadshine в паре с промышленным контроллером Weihong NK105G3 и мощным шпинделем HQD 9 кВт.

Жесткость платформы: почему «АТВ» имеет значение

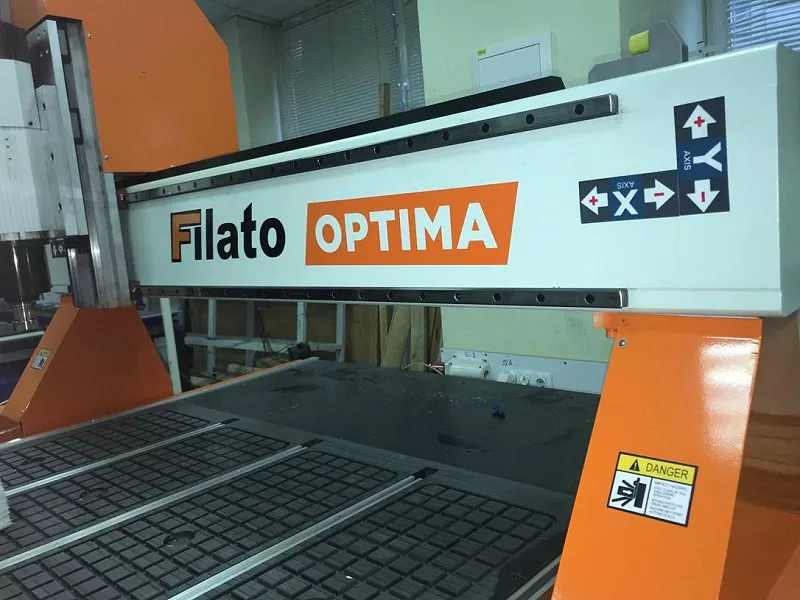

Модель имеет приставку «ATV» в названии. Для технолога это маркер, указывающий на тип конструкции портала. В отличие от легких «надфильных» станков, Filato Optima 2030 ATV-E оснащен усиленным порталом типа «мост» (Bridge type) с повышенной жесткостью.

Основание станка выполнено из толстостенной стальной трубы, прошедшей двойной отпуск (нормализацию) для снятия внутренних напряжений металла. Рабочий стол оснащен вакуумной системой фиксации заготовок, разделенной на зоны отсечки. Это критически важно при обработке листовых материалов формата 2000х3000 мм — будь то акрил, алюминиевый композит или массив дерева. Жесткая конструкция портала ATV гасит вибрации, возникающие при работе мощным шпинделем на глубоких проходах, что напрямую влияет на чистоту кромки реза.

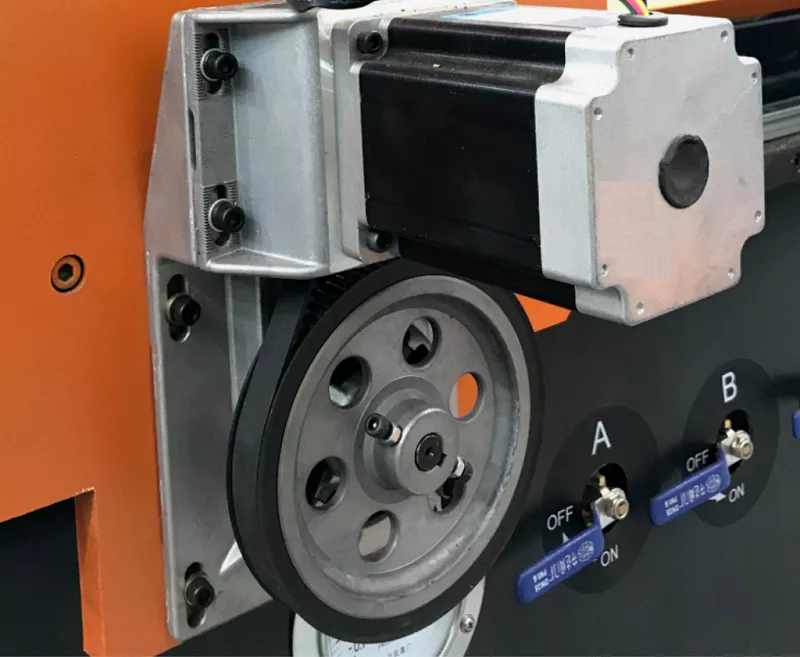

Сердце привода: Leadshine сервогибридные (сервошаговые) двигатели

Самый спорный и одновременно интересный момент в комплектации — это использование сервогибридных двигателей Leadshine. В технической среде их часто называют «сервошаговыми» (closed-loop steppers). Это компромиссное, но крайне эффективное решение между классическим шаговым двигателем (дешево, но есть риск пропуска шагов) и полноценной сервосистемой (дорого, сложно в настройке).

В станке Filato Optima 2030 ATV-E используются гибридные приводы Leadshine серии ES或 HBS. Их принцип работы заключается в следующем:

1. Обратная связь: На двигателе установлен энкодер, который постоянно мониторит фактическое положение вала.

2. Коррекция: Если нагрузка превышает номинал, контроллер привода подает дополнительный ток, чтобы «дожать» позицию. Если геометрия нарушается критически, система подает сигнал аварийной остановки на контроллер Weihong, исключая брак всей заготовки.

По сравнению с «глупыми» шаговыми двигателями, гибриды Leadshine обеспечивают более высокую скорость позиционирования (до 25–30 м/мин на холостых ходах) и, что главное, сохраняют момент на средних и высоких оборотах. Это позволяет обрабатывать легкие цветные металлы (алюминий, латунь) без потери точности, что для станка с полем 2х3 метра является отличным показателем.

Мозг станка: Контроллер WEIHONG NK105G3

Отказ от популярных, но нестабильных в промышленной среде решений (типа Mach3 или DSP-пультов) в пользу специализированного контроллера WEIHONG NK105G3 — это стратегическое преимущество модели.

Weihong NK105G3 представляет собой промышленный контроллер класса «все в одном». Особенности его применения в паре с приводами Leadshine:

• Промышленный интерфейс: Контроллер поддерживает дифференциальные сигналы управления, что обеспечивает помехозащищенность на длинных кабелях (актуально для станка 2030).

• Плавность движения: Алгоритмы интерполяции NK105G3 позволяют идеально отрабатывать дуги и сложные 3D-траектории, которые задаются в CAD/CAM системах. Это критично для гравировки и фрезеровки объемных форм.

• Стабильность: Контроллер работает на базе встроенной ОС реального времени. Это исключает «зависания» и потерю связи, свойственные ПК-решениям.

Интерфейс управления представлен выносной консолью с ЖК-дисплеем. Оператор может запускать программы, регулировать обороты шпинделя и скорость подачи прямо у рабочего стола, не отвлекаясь на настольный компьютер.

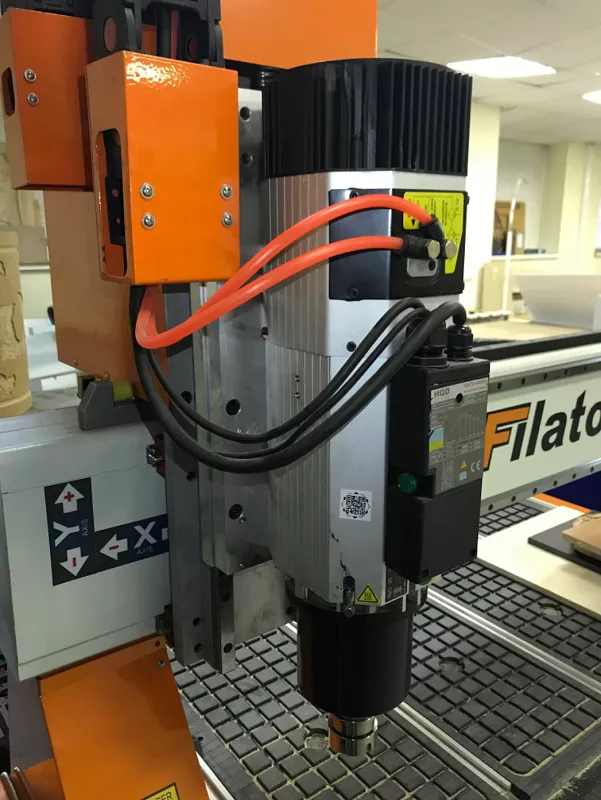

Силовой агрегат: Шпиндель HQD 9 кВт

Для рабочего поля 2000х3000 мм оснащение шпинделем мощностью 9 кВт — это необходимость, а не роскошь. Используемый в станке шпиндель HQD (Guangzhou Hongque) — это золотой стандарт для фрезерных станков среднего и тяжелого класса.

Характеристики шпинделя:

• Тип: Водяное охлаждение. Это обеспечивает возможность круглосуточной работы (24/7) без перегрева, что важно для серийного производства мебельных фасадов или раскроя листовых материалов.

• Цанговый зажим: ER32 или ER40 (в зависимости от комплектации). Данная цанга позволяет использовать широкий спектр инструмента от 4 до 25 мм, включая тяжелые фрезы для выборки четвертей и сложные гравировальные резцы.

• Точность: Благодаря высокому классу точности подшипников (P4/P5), биение на выходе из шпинделя не превышает 0.01 мм, что гарантирует чистоту поверхности и долговечность режущего инструмента.

Синергия компонентов: экономика и точность

Комбинация сервогибридных приводов Leadshine и контроллера Weihong NK105G3 в станке Filato Optima 2030 ATV-E создает интересный прецедент. С точки зрения электротехники, это решение обеспечивает:

1. Энергоэффективность: В отличие от классических серв, гибридные двигатели потребляют меньше энергии в режиме удержания (standing current reduction).

2. Безопасность инструмента: Система контроля пропуска шагов позволяет избежать поломки дорогостоящего инструмента (фрезы) при натыкании на неоднородности материала или остаточную стружку.

3. Скорость обработки: Благодаря высокому крутящему моменту на валу, станок способен работать с подачами до 8–12 м/мин при обработке мягких пород дерева и композитов без видимого ухудшения качества кромки.

Области применения

Благодаря сочетанию мощного шпинделя 9 кВт и жесткой станины ATV, Filato Optima 2030 ATV-E находит применение в следующих отраслях:

• Мебельное производство: Раскрой ЛДСП, МДФ, фасадов из массива, создание фасадов с фрезеровкой (пантограф).

• Рекламная индустрия: Высокоскоростная резка сотового поликарбоната, ПВХ, акрила (оргстекла), производство объемных букв.

• Машиностроение и формование: Обработка технических пластиков (стеклотекстолит, полиэтилен низкого давления), литьевых форм из алюминия.

• Строительство: Фрезеровка композитных панелей (Alucobond), создание архитектурного декора из пенополиуретана и древесины.

Монтаж и пусконаладка

Станок поставляется в виде готового к работе модуля. Благодаря интеграции контроллера Weihong NK105G3 и драйверов Leadshine в единый шкаф управления, процесс подключения сводится к установке станка на выверенный фундамент (рекомендуется бетонная стяжка или виброопоры) и подключению 380В (трехфазное питание). Наличие стандартизированных протоколов связи позволяет легко интегрировать станок в локальную сеть предприятия для передачи управляющих программ (УП) с поста технолога напрямую в оперативную память контроллера.

Заключение

Filato Optima 2030 ATV-E — это не просто станок с большим столом. Это сбалансированное инженерное решение, где механическая часть (АТВ портал, вакуумный стол) подкреплена надежной и высокоточной электроникой. Использование гибридных приводов Leadshine с обратной связью в паре с промышленным контроллером Weihong NK105G3 позволяет закрыть потребности большинства производств: от штучной гравировки до серийного раскроя.

Если вы ищете оборудование, способное работать по 12–16 часов в сутки без потери точности, с возможностью обработки как мягких листовых материалов, так и легких сплавов, то данная модель заслуживает пристального внимания. Это тот случай, когда запас прочности и качество компонентов оправдывают инвестиции в основные средства.
