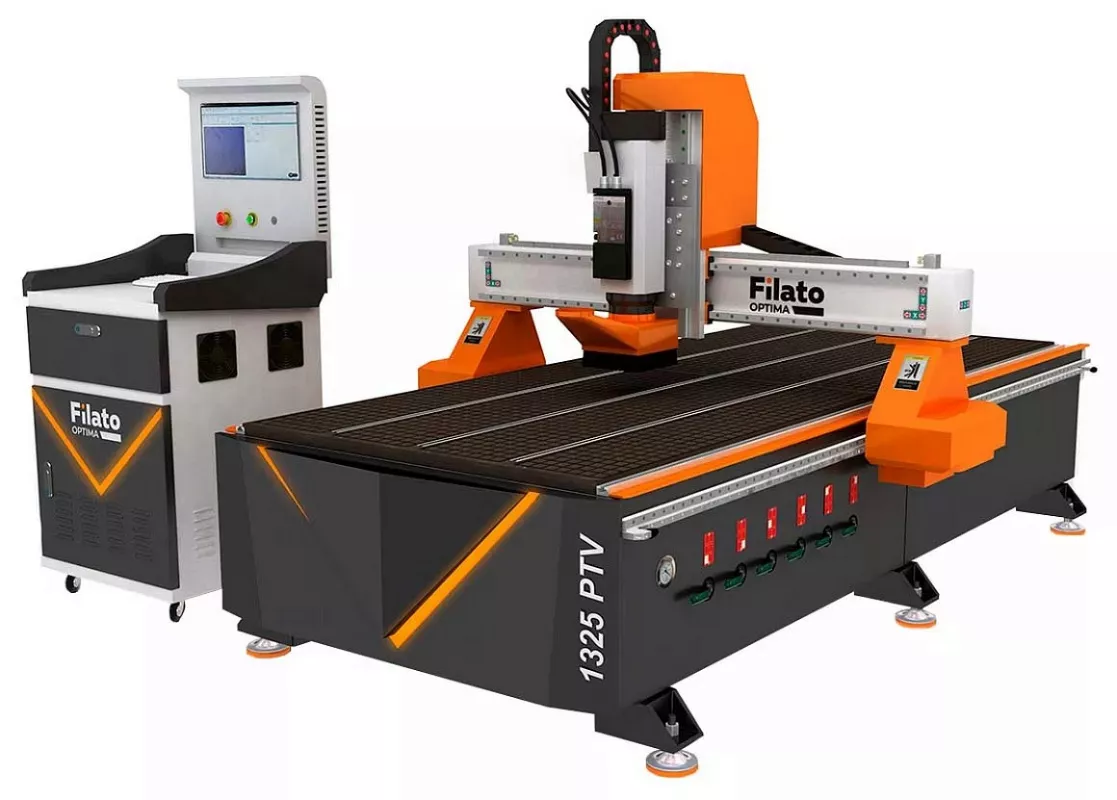

Фрезерно-гравировальный станок с ЧПУ Filato Optima 1325 PTV

Filato Optima 1325 PTV: Надежность и точность для вашего производства

В современном мебельном производстве и деревообработке успех зависит от скорости, точности и надежности оборудования. Когда встает вопрос о покупке серьезного фрезерного станка с ЧПУ, многие предприниматели обращают внимание на проверенных производителей. Фрезерно-гравировальный станок с ЧПУ Filato Optima 1325 PTV — это не просто очередная единица техники, а полноценный обрабатывающий центр, который способен закрыть широкий спектр задач: от раскроя плитных материалов до объемной 3D-резьбы .

Данная модель заслуженно пользуется популярностью на рынке благодаря удачному сочетанию производительности, функциональности и продуманной конструкции. Рассмотрим подробнее, что делает этот станок одним из лидеров в своем классе.

Основные технические характеристики

Прежде чем углубляться в особенности, стоит обозначить базовые параметры станка. Filato Optima 1325 PTV относится к профессиональной серии оборудования и рассчитан на интенсивные нагрузки.

• Рабочее поле (зона обработки): 1300 x 2500 мм . Это позволяет работать с целыми листами стандартного формата, что крайне важно для экономии времени и материалов.

• Перемещение по оси Z: 300 мм . Высокий запас по оси Z дает возможность обрабатывать объемные и толстые заготовки.

• Мощность шпинделя: 9 кВт .

• Максимальная скорость холостого хода: до 25 м/мин, рабочая — до 15 м/мин .

• Вес станка: 930 кг . Солидная масса говорит о жесткости конструкции и устойчивости к вибрациям.

Конструктивные особенности и преимущества

Filato Optima 1325 PTV выделяется на фоне конкурентов благодаря ряду инженерных решений, которые закладываются еще на этапе производства. Каждый узел здесь продуман для достижения максимальной эффективности.

1. Цельнометаллическая станина и портал

Основа станка — это массивная сварная станина из стальных труб прямоугольного сечения. Она усилена дополнительными ребрами жесткости, что обеспечивает исключительную устойчивость к статическим и динамическим нагрузкам . В отличие от моделей с облегченными алюминиевыми порталами, стальной портал Filato гарантирует стабильность геометрии даже при черновой обработке твердых материалов на высоких скоростях. Посадочные места под направляющие фрезеруются на высокоточных обрабатывающих центрах за одну установку, что гарантирует идеальную геометрию и параллельность осей .

2. Премиальная система перемещения

За точность позиционирования отвечают высокоточные призматические направляющие (Тайвань) по всем трем осям . Каждый подшипниковый узел оснащен тавотницей для удобства обслуживания. По осям X и Y используется передача «шестерня-рейка» с косозубыми рейками RoR (Германия) . Косозубое зацепление обеспечивает более плавный ход, снижение шума и равномерное распределение нагрузки, поскольку в зацеплении одновременно находятся две пары зубьев. Ось Z, как наиболее нагруженная, оснащена высокоскоростной шарико-винтовой передачей (ШВП), которая исключает люфты и обеспечивает высокое качество обработки вертикальных поверхностей .

3. Сервогибридный двигатель с обратной связью

Одно из ключевых преимуществ модели — использование сервогибридных двигателей . Это технологичное решение сочетает в себе надежность шагового двигателя и точность сервопривода. Благодаря встроенному энкодеру (датчику обратной связи), система ЧПУ в режиме реального времени отслеживает положение ротора. Это исключает потерю шагов даже при высоких нагрузках и резких ускорениях, гарантируя, что фреза пойдет именно по той траектории, которая задана программой .

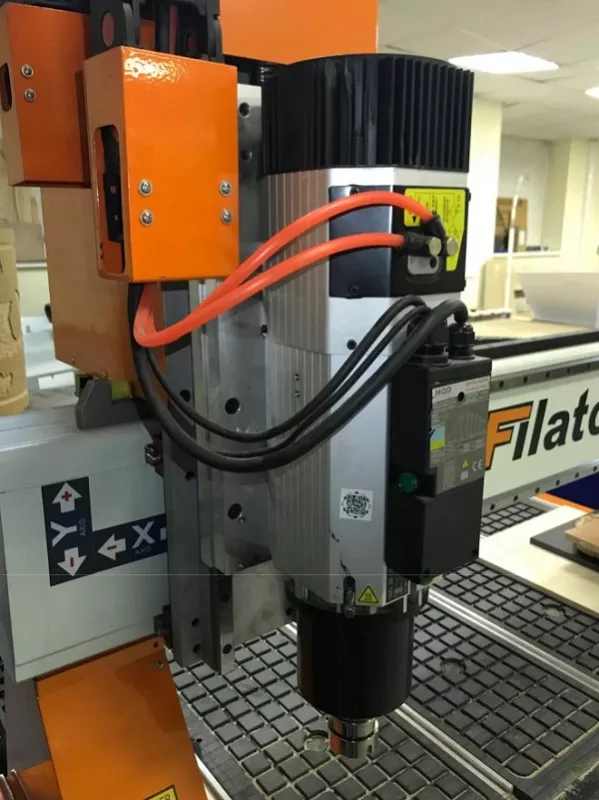

4. Шпиндель под патрон ISO30

На станке установлен мощный электрошпиндель с воздушным охлаждением (9 кВт, 18 000 об/мин). Его конструктивные решения повторяют наработки ведущих мировых брендов, таких как итальянская HSD . Однако главной "фишкой" является посадка инструмента под патрон ISO30 . В отличие от обычных цанговых зажимов (ER), конус ISO30 обеспечивает более жесткое и надежное крепление тяжелого инструмента, что критично при выборке больших объемов материала и работе концевыми фрезами большого диаметра. Это также упрощает предварительную настройку инструмента вне станка. Смена инструмента происходит в полуавтоматическом режиме простым нажатием кнопки.

Система управления и программное обеспечение

Мозгом станка является современная стойка управления Weinong NC Studio Lambda (PN95A) . Это одна из самых распространенных и интуитивно понятных систем на рынке. Она работает на базе персонального компьютера под управлением Windows, что снимает ограничения по объему памяти для управляющих программ.

Преимущества NC Studio:

• Поддержка стандартных G-кодов, что позволяет легко создавать программы в любых CAD/CAM приложениях (ArtCam, Type3, Базис-Мебельщик, SolidWorks) .

• Визуализация процесса обработки на экране монитора.

• Возможность тонкой настройки параметров работы двигателей и ускорений.

• Наличие автоматического датчика калибровки инструмента, который сам измеряет длину фрезы и компенсирует ее износ .

Комбинированный вакуумный стол с Т-пазами

Крепление заготовки — это "головная боль" любого оператора. Filato Optima 1325 PTV решает эту проблему кардинально, предлагая комбинированный стол . Это решение "два в одном", которое покрывает 100% производственных ситуаций:

1. Вакуумный стол: Предназначен для быстрой фиксации листовых материалов (ДСП, МДФ, фанера, пластик). По всей площади стола (1220x2440 мм) создается разряжение, которое надежно удерживает лист по всей поверхности. Это особенно актуально при сквозном раскрое, когда механические струбцины мешают проходу фрезы.

2. Т-пазы: Врезаны в поверхность стола для механической фиксации нестандартных или малых заготовок, которые не перекрывают вакуумные зоны, а также для работы с материалом, не позволяющим использовать вакуум. Струбцины и прижимы, идущие в комплекте, позволяют закрепить заготовку любой формы .

Такая гибридная схема избавляет владельца от необходимости покупать или изготавливать дополнительные оснастки для каждой новой задачи.

Области применения и обрабатываемые материалы

Filato Optima 1325 PTV — это универсальный солдат для деревообрабатывающего цеха. Станок отлично справляется с самыми разными материалами:

• Древесина и плиты: массив дерева (дуб, бук, сосна), ДСП, МДФ, ДВП, фанера, OSB. Возможности станка включают как прямой раскрой, так и создание сложных художественных панно .

• Композиты и пластики: акриловый камень, ПВХ, полистирол, оргстекло, композитные панели (Alucobond, Dibond) .

• Цветные металлы: алюминий, латунь (при использовании соответствующих режимов резания).

Где применяется:

• Мебельное производство: фасады с резьбой, криволинейные элементы, столешницы.

• Интерьер и экстерьер: барельефы, элементы лестниц, фигурные наличники, декор для деревянных домов.

• Рекламная сфера: вырезка объемных букв и логотипов.

Заключение

Фрезерно-гравировальный станок с ЧПУ Filato Optima 1325 PTV — это инвестиция в стабильность и качество вашего производства. Сочетание мощной стальной конструкции, высокоточных немецких реек (RoR), надежного шпинделя ISO30 и сервогибридных приводов с обратной связью выводит его в разряд оборудования, которое окупается за счет высокой производительности и минимального брака.

Управление на базе NC Studio делает его доступным даже для начинающих операторов, а комбинированный стол с вакуумом и Т-пазами позволяет забыть о танцах с бубном при фиксации заготовок. Если вы ищете надежный «рабочий» станок для мебельного цеха или столярной мастерской на долгие годы, модель Optima 1325 PTV заслуживает самого пристального внимания.
