Промышленный фрезерно-гравировальный станок Filato Optima 1325 PTV-PRO сочетает мощь 9 кВт шпинделя с прецизионной механикой. Разбираем особенности комплектации: от контроллера NC-Studio до сервогибридных приводов Leadshine и немецких косозубых реек RoR.

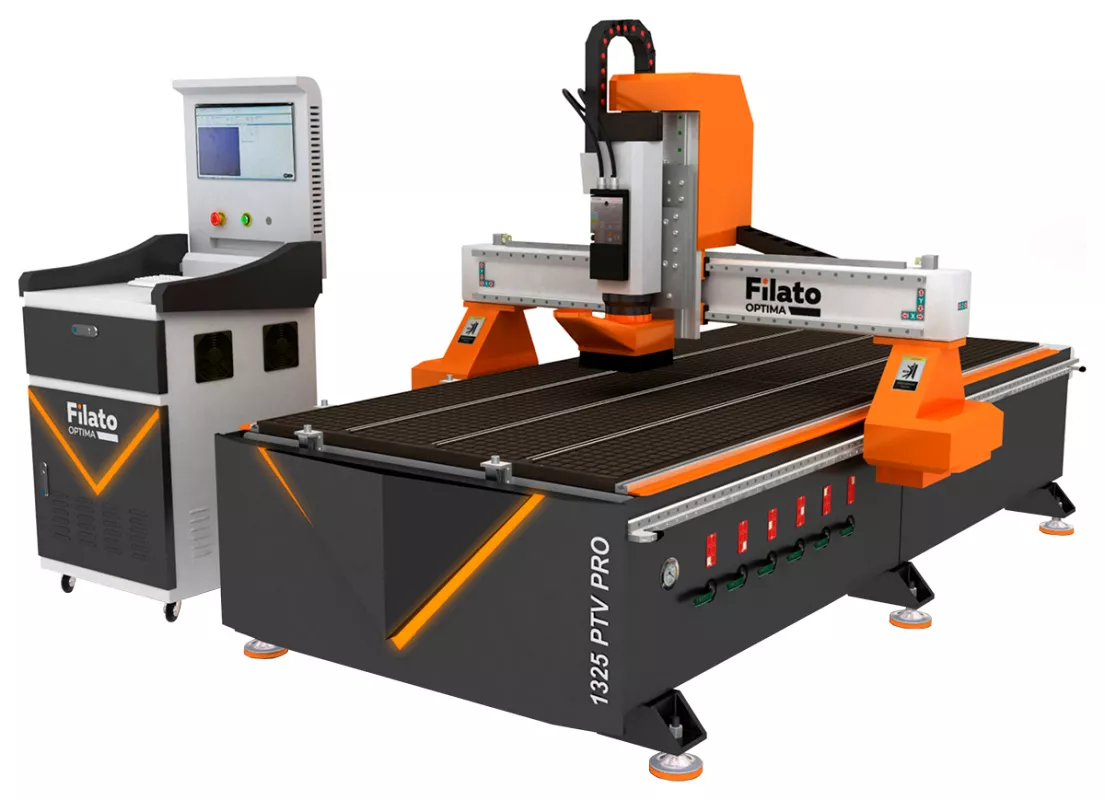

Filato Optima 1325 PTV-PRO: Инженерный баланс мощности и прецизионной механики
Современный рынок оборудования с числовым программным управлением (ЧПУ) перенасыщен предложениями, однако единицы станков способны предложить ту золотую середину, где промышленная надежность сочетается с доступностью сервиса. Фрезерно-гравировальный станок Filato Optima 1325 PTV-PRO представляет собой именно такое решение, ориентированное на производителей мебели, мастерские по обработке твердых пород дерева, композитных материалов и неферромагнитных металлов. В данной статье мы детально разберем ключевые узлы этой модели, объяснив, почему ее конфигурация считается эталонной в своем классе.
Геометрия и базовые характеристики
Рабочее поле станка с размерами 1300×2500 мм (формат 1325) является международным стандартом для раскроя листовых материалов. Это позволяет эффективно использовать стандартные листы фанеры, МДФ, акрила или алюминиевого композита без необходимости предварительной подрезки заготовок.
Однако главная особенность модели «PTV-PRO» кроется не в габаритах стола, а в портальной конструкции. Станок выполнен по схеме с подвижным порталом, характерной для большинства обрабатывающих центров данного формата. Благодаря массивной сварной станине, прошедшей этап нормализации (снятия внутренних напряжений металла), достигается высокая виброустойчивость. Это критически важно при работе с высокооборотным шпинделем мощностью 9 кВт: даже при глубоких проходах резцом корпус станка не входит в резонанс, сохраняя геометрическую точность обработки.
Система управления: мозг центра — NC-Studio PN95A
В основе электронной «начинки» лежит контроллер NC-Studio PN95A. Эта система управления зарекомендовала себя как один из самых стабильных решений для промышленных раскройных станков и гравировально-фрезерных центров.
Контроллер PN95A поддерживает управление по схеме «импульс-направление», что идеально сочетается с выбранными приводами осей. Преимуществом данной версии является наличие расширенного набора входов/выходов (I/O), позволяющих подключать дополнительные устройства автоматизации. В контексте модели Filato Optima 1325 PTV-PRO именно NC-Studio отвечает за коррекцию люфтов, управление системой смазки и координацию работы шпинделя с полуавтоматической сменой инструмента. Оператор получает интуитивно понятный интерфейс, привычный для большинства технологов, что сокращает время на переналадку оборудования между производственными задачами.

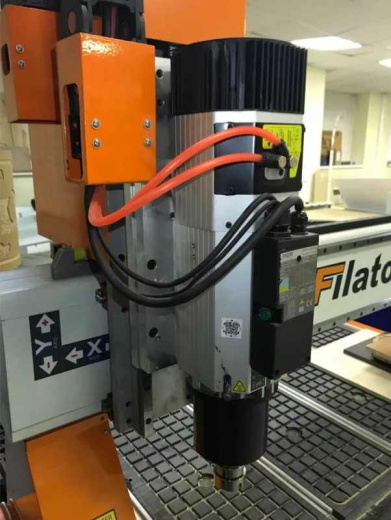

Силовая группа: шпиндель 9 кВт ISO 30 и полуавтоматическая смена инструмента
Сердцем любого фрезерного станка является шпиндель. В данной комплектации установлен мощный агрегат на 9 киловатт с конусом ISO 30. Это профессиональный инструмент, значительно отличающийся от бытовых шпинделей с цанговыми зажимами ER.
Конус ISO 30 обеспечивает более жесткое и центрированное крепление инструмента. Это позволяет работать с большими диаметрами режущего инструмента (например, фрезами для выборки четвертей или крупными гравировальными коронками) на высоких скоростях подачи без риска вырывания оснастки. Заявленная полуавтоматическая смена инструмента — это компромиссное, но крайне эффективное решение. В отличие от дорогостоящего полноценного инструментального магазина (ATC), оператор участвует в процессе смены, но делает это быстро и безопасно благодаря системе подъема шпинделя в заданную координату. Это значительно ускоряет технологический процесс по сравнению с ручной затяжкой ключами, особенно при производстве сложных изделий, где требуется последовательное использование черновых и чистовых фрез.
Приводы и динамика: сервогибридные двигатели Leadshine
Одним из самых интересных технических решений в станке Filato Optima 1325 PTV-PRO является использование сервогибридных (сервошаговых) двигателей Leadshine.
Многие производители экономят, устанавливая либо стандартные шаговые двигатели (которые теряют момент на высоких оборотах), либо полноценные сервоприводы (существенно удорожающие конструкцию). Сервошаговый двигатель Leadshine объединяет преимущества обоих типов:
-
Замкнутый контур управления: Как и полноценный сервопривод, этот двигатель оснащен энкодером обратной связи. Контроллер NC-Studio PN95A постоянно отслеживает реальное положение вала. Если происходит «пропуск шага» (что часто случается на обычных шаговых системах при перегрузке), контроллер либо корректирует положение, либо аварийно останавливает станок, исключая брак детали.
-
Высокий момент на низких оборотах: Для фрезерной обработки металлов и твердых пород дерева критична способность двигателя «тянуть» портал на малых скоростях подачи без вибраций. Гибридные двигатели Leadshine справляются с этой задачей превосходно.
-
Энергоэффективность: В режиме удержания или холостого хода система автоматически снижает ток, что уменьшает нагрев приводов и продлевает срок их службы.
Механика движения: Косозубые передачи “RoR” (Германия) и редукторы SHIMPO-NIDEC
Механическая часть — это то, что напрямую влияет на качество поверхности готового изделия. Если у станка плохая геометрия движения, никакой мощный шпиндель не спасет от «волны» на торцах детали.
По осям X и Y здесь реализована реечная передача с использованием немецких косозубых реек “RoR”. Косозубые рейки имеют ряд преимуществ перед прямозубыми аналогами:
-
Плавность хода: Зубья входят в зацепление постепенно, а не одновременно всей плоскостью. Это снижает вибрации и шум при высокоскоростных перемещениях (разгон до 25-30 м/мин).
-
Высокая нагрузочная способность: Благодаря увеличенной площади контакта (из-за наклона зуба), косозубые передачи способны выдерживать большие осевые нагрузки, что критично при глубоком фрезеровании твердых материалов.
-
Долговечность: Равномерное распределение износа по длине зуба увеличивает ресурс работы реечной пары.
В связке с рейками работают планетарные редукторы SHIMPO-NIDEC (Япония) . Это премиальный сегмент редукторов, которые решают проблему инерционности. Шаговые и сервоприводы развивают высокие обороты, но для перемещения портала нужна сила (крутящий момент). Редуктор SHIMPO понижает обороты с вала двигателя, пропорционально повышая момент и, что самое главное, гасит биения и люфты, присущие дешевым червячным передачам. Наличие японских редукторов гарантирует отсутствие люфта в течение тысяч часов непрерывной работы.
Области применения
Благодаря сочетанию мощного шпинделя (9 кВт), жесткой станины и прецизионной механики, Filato Optima 1325 PTV-PRO способен закрывать широкий спектр производственных задач:
-
Мебельное производство: Раскрой ЛДСП, МДФ, массивной плиты с высокой скоростью подачи. Полуавтоматическая смена инструмента позволяет в одном файле сначала делать раскрой, а затем выбирать отверстия под евровинты и футорки.
-
Двери и фасады: Фрезеровка сложных 3D моделей (панельных фасадов) благодаря сервогибридным приводам, обеспечивающим плавное вхождение в угол без «ступеньки».
-
Рекламное производство: Глубокая гравировка твердых пластиков (ПВХ, ПЭТ), акрила, алюминиевых композитных панелей (АКП).
-
Обработка металлов: Неферромагнитные металлы (алюминий, латунь, бронза) толщиной до 2-3 мм с использованием СОЖ. Косозубые рейки RoR обеспечивают ту самую плавность подачи, которая предотвращает «закусывание» фрезы в алюминии.
Эргономика и эксплуатация
Машина спроектирована с акцентом на удобство обслуживания. Кабельные трассы вынесены в энергоцепь (кабельный канал), исключающую перетирание проводов. Планетарные редукторы SHIMPO-NIDEC, помимо надежности, обеспечивают низкий уровень шума, что делает работу на станке более комфортной по сравнению с бюджетными аналогами с прямым приводом.
Наличие системы автоматической смазки направляющих (входит в базовую логику NC-Studio) позволяет забыть о ручном обслуживании направляющих и реек, значительно увеличивая межсервисный интервал.
Заключение
Фрезерно-гравировальный станок с ЧПУ Filato Optima 1325 PTV-PRO — это образец грамотной комплектации, где нет случайных компонентов. Сочетание мощного шпинделя с конусом ISO 30, сервогибридных приводов Leadshine с обратной связью, планетарных редукторов SHIMPO-NIDEC и немецких косозубых реек RoR создает синергию, результатом которой является высокая чистота обработки, надежность и производительность.
Данный аппарат ориентирован на профессионалов, для которых критически важна не только скорость раскроя, но и качество кромки, ресурс оборудования и возможность выполнения сложных 3D задач без потери точности.
