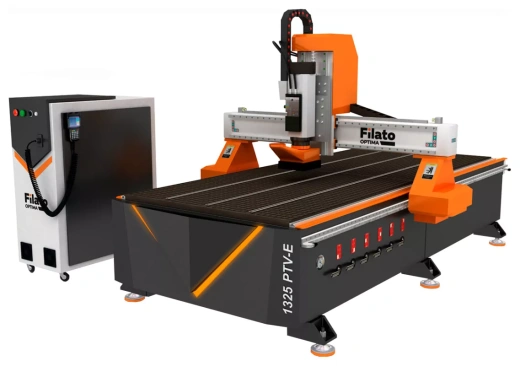

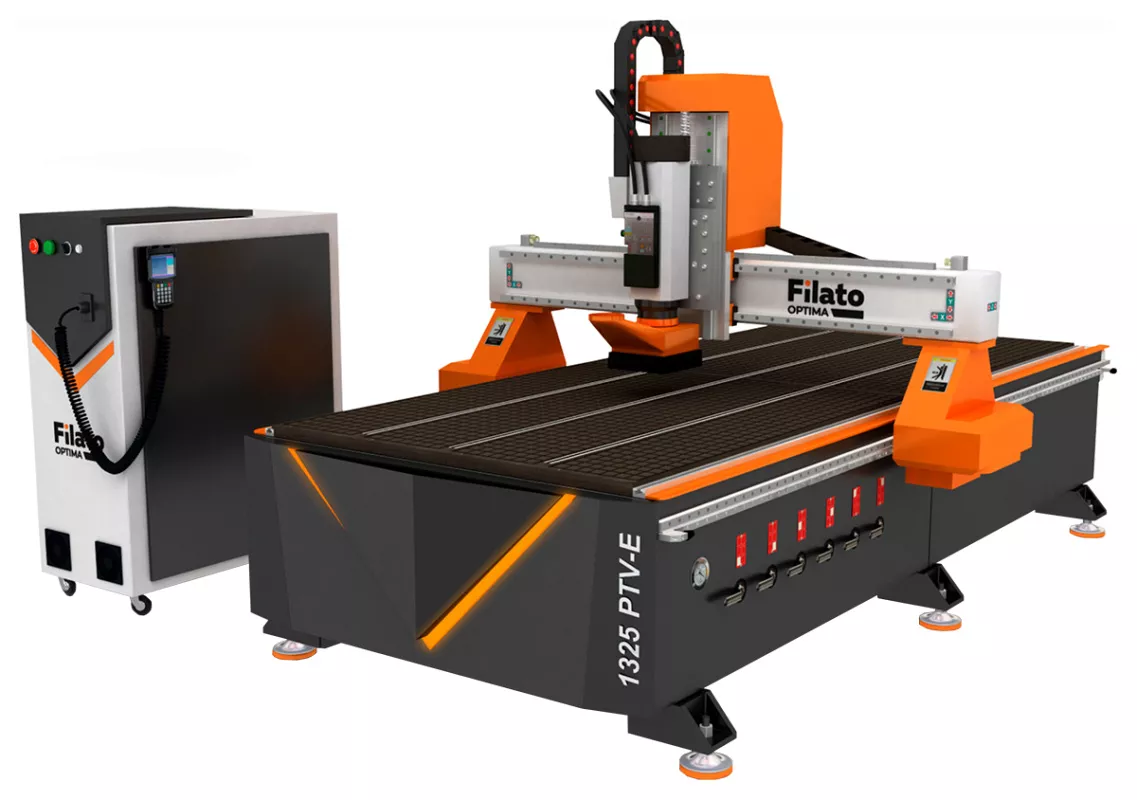

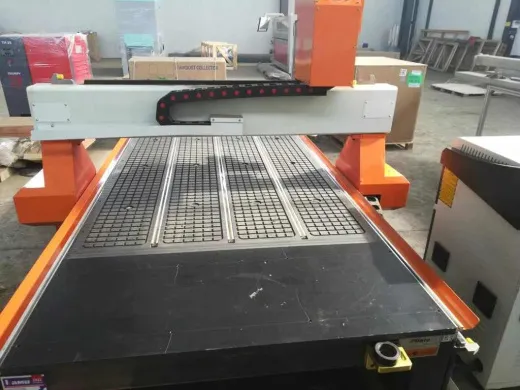

Фрезерно-гравировальный станок с ЧПУ Filato Optima 1325 PTV-E

Filato Optima 1325 PTV-E: Промышленный стандарт точности и надежности

Современный рынок мебельного производства, сувенирной индустрии и рекламных конструкций предъявляет высокие требования к оборудованию. Обработка материалов должна быть не только быстрой, но и предельно точной, особенно когда речь идет о сложных 3D-моделях или серийном раскрое листовых материалов. В этой связи фрезерно-гравировальные станки с ЧПУ формата 1325 (рабочее поле 1300×2500 мм) занимают нишу самого востребованного оборудования. Одним из ярких представителей этого класса является модель Filato Optima 1325 PTV-E, которая комплектуется высокотехнологичными узлами: системой управления Richauto B57E, шпинделем 6 кВт с конусом ISO 30 и полуавтоматической сменой инструмента, а также сервогибридными двигателями Leadshine.

Конструктивные особенности и геометрия станка

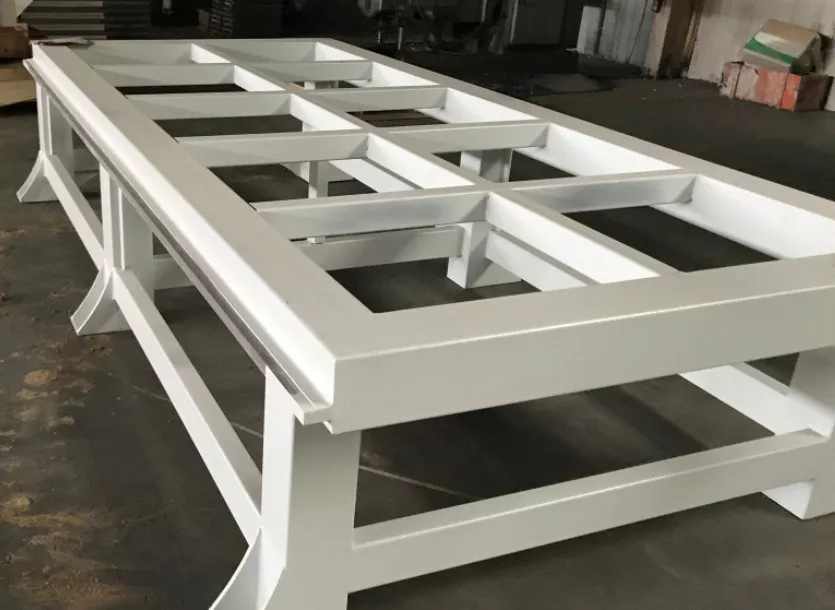

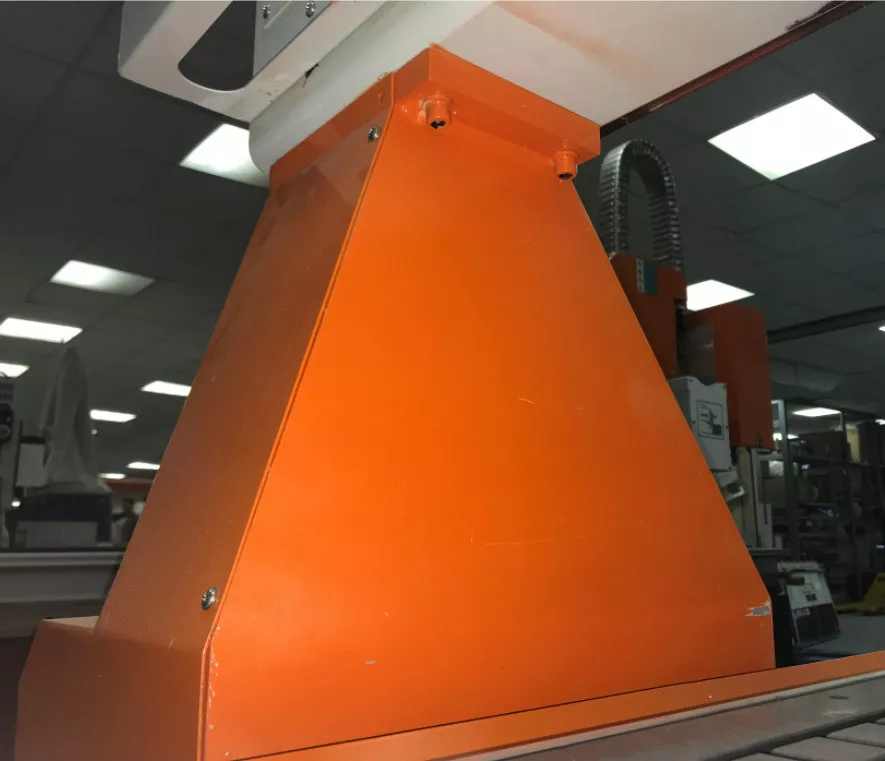

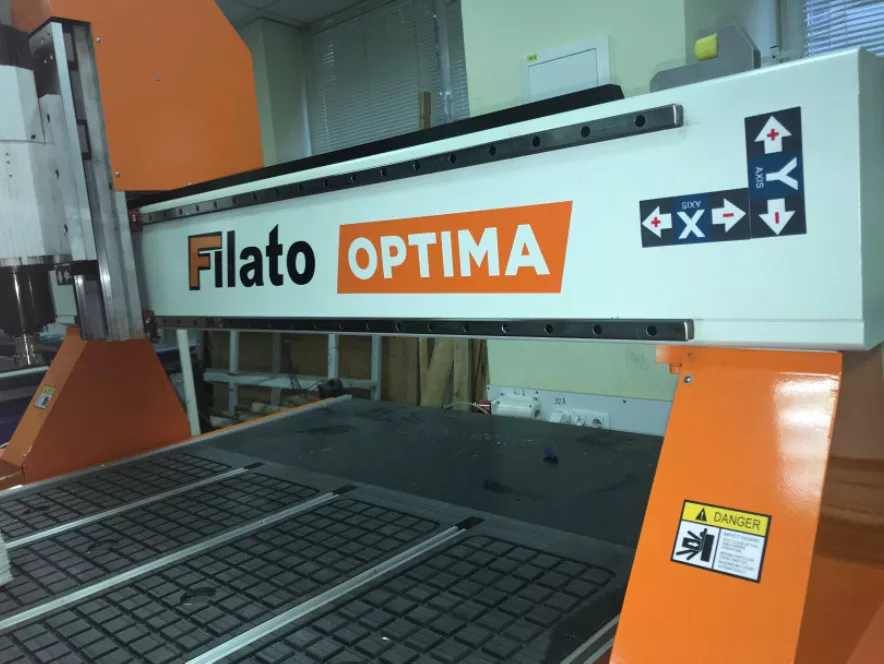

Первое, на что обращаешь внимание при знакомстве с Filato Optima 1325 PTV-E — это продуманная жесткость конструкции. Базой служит массивная станина, выполненная из толстостенных профильных труб. После сварки конструкция проходит этап нормализации (искусственного старения) для снятия внутренних напряжений металла, что исключает деформацию геометрии в процессе эксплуатации. Портал станка усилен ребрами жесткости и имеет увеличенную высоту подрамника, что позволяет обрабатывать материалы толщиной до 200-250 мм при использовании удлиненных цанг.

Направляющие — ключевой элемент точности. В данной модели используются прецизионные линейные направляющие качения (обычно HIWIN или THK) по всем осям: X, Y и Z. В отличие от скользящих опор, такая схема обеспечивает нулевые зазоры и позволяет выдерживать высокие динамические нагрузки при скоростях холостого хода до 30-40 м/мин.

Система управления Richauto B57E: Интеллект в каждом движении

Сердцем станка является контроллер Richauto B57E. Это одна из самых популярных и надежных систем в сегменте профессиональных ЧПУ-станков. Ее главное отличие от младших моделей (например, A11 или B15) — наличие расширенного функционала для работы со сложными 3D-моделями и инструментальным хозяйством.

Richauto B57E поддерживает:

1. Автономную работу. Для запуска производственного цикла не требуется постоянно держать подключенным персональный компьютер. Управление осуществляется через интуитивно понятный сенсорный интерфейс пульта.

2. Режим «Handwheel» (Маховик). Оператор может вручную позиционировать инструмент с высокой точностью, что критически важно при настройке нуля детали.

3. Расширенную память. Контроллер позволяет обрабатывать файлы большого объема (G-коды), что актуально для сложной 3D-фрезеровки, где траектория движения может состоять из миллионов микроперемещений.

4. Управление полуавтоматической сменой инструмента. Система автоматически запоминает значения длины инструментов (Z-смещение), что сводит к минимуму время переналадки станка между операциями черновой и чистовой обработки.

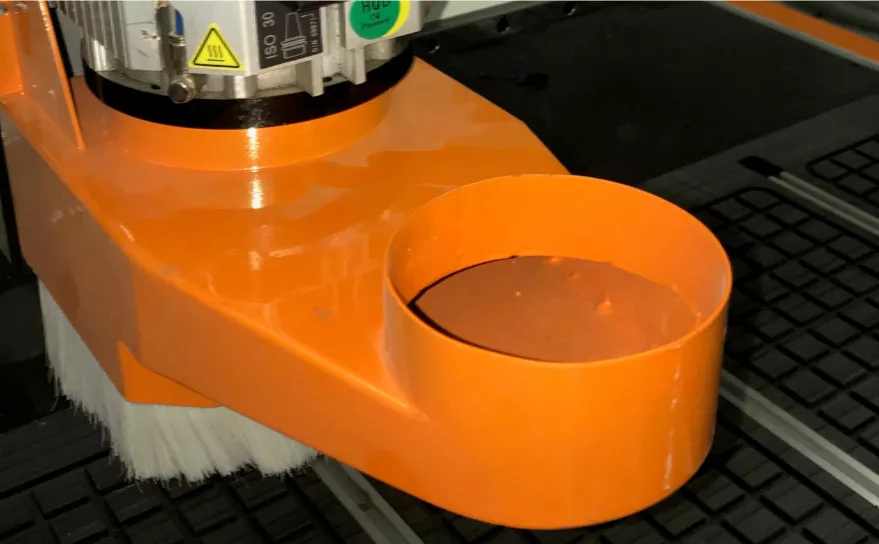

Шпиндель 6 кВт ISO 30 с полуавтосменой: Сила и универсальность

Отдельного внимания заслуживает силовой агрегат станка — шпиндель мощностью 6 кВт. Это не просто электродвигатель, а высокоточный узел с водяным охлаждением, способный работать непрерывно в течение многих часов без перегрева.

Главная особенность данной комплектации — конус ISO 30 и реализованная система полуавтоматической смены инструмента (ПАИ). Чем это выгодно отличается от обычных шпинделей с цанговым зажимом ER?

• Быстрая переналадка. Оператор меняет инструмент вручную, но нажатием одной кнопки на пульте управления фиксирует его в шпинделе. В связке с автоматическим замером длины (датчиком касания) процесс замены сверла на фрезу занимает не более 10-15 секунд.

• Надежность зажима. Конус ISO 30 (аналог SK30) обеспечивает более высокую силу зажима по сравнению с цангами ER32. Это исключает проталкивание инструмента при высоких нагрузках, например, при глубинном фрезеровании акрила, алюминия или ламинированных плит.

• Универсальность. Наличие стандартного конуса позволяет использовать широкий спектр оснастки: от длинных борфрез для 3D-гравировки до мощных торцевых фрез для раскроя толстого массива дерева или композитных материалов.

Шпиндель 6 кВт ISO 30 позволяет Filato Optima 1325 PTV-E работать с «тяжелыми» материалами: алюминий, латунь, камень (с подачей охлаждения), твердые породы древесины и плитные материалы (МДФ, ДСП) в пакетах.

Приводная система Leadshine: Сервогибридная технология

Многие производители экономят на системе перемещения, устанавливая стандартные шаговые двигатели. Однако в модели Filato Optima 1325 PTV-E инженеры применили более продвинутое решение — сервогибридные (сервошаговые) двигатели Leadshine.

Это компромиссный, но чрезвычайно удачный тип привода, объединяющий в себе преимущества обычных шаговых двигателей и полноценных сервомоторов:

1. Отсутствие пропуска шагов. Благодаря встроенному энкодеру обратной связи, система управления мгновенно отслеживает фактическое положение вала. Если возникает нагрузка, способная вызвать пропуск шага, драйвер увеличивает момент или подает сигнал аварийной остановки.

2. Высокий момент на низких оборотах. Это важно для старта реза и работы с вязкими материалами.

3. Энергоэффективность. В отличие от классических сервоприводов (которые сложны в настройке PID-регуляторов), гибридные системы Leadshine проще в калибровке, но при этом работают тише и экономичнее обычных шаговых двигателей.

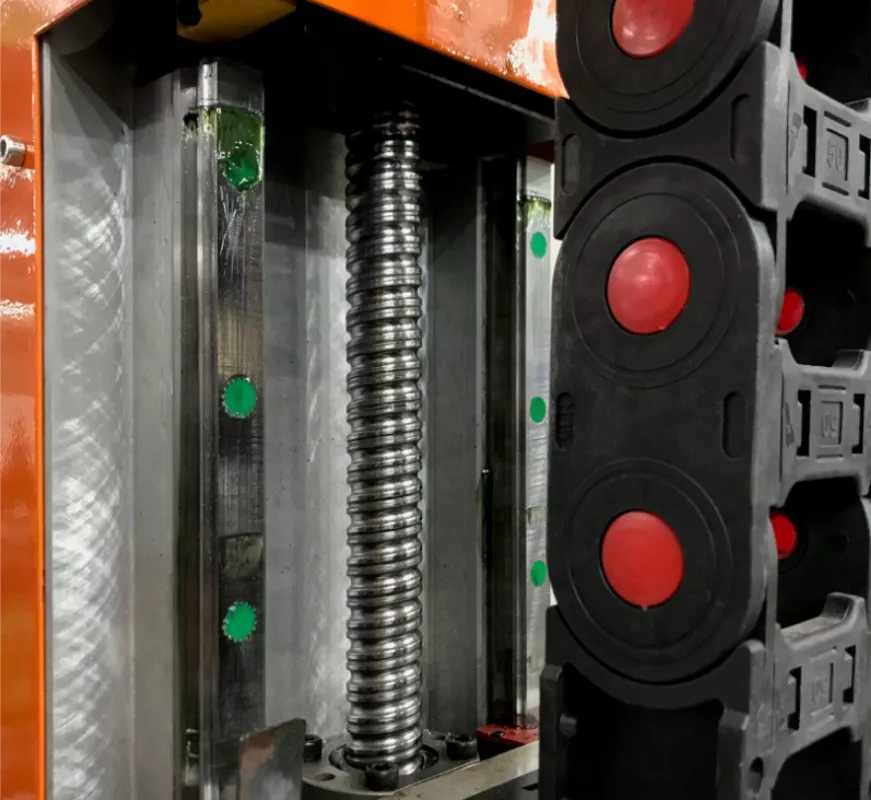

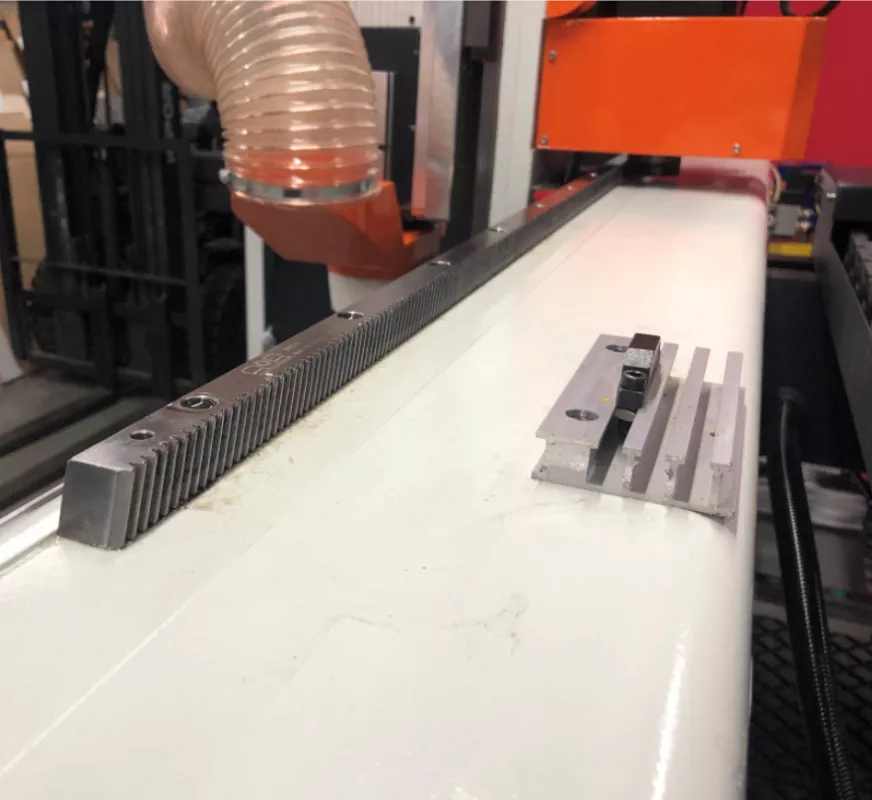

В паре с реечной передачей (обычно шестерня-рейка) на осях X и Y и шарико-винтовой передачей (ШВП) на оси Z, сервогибридная система обеспечивает идеальный баланс между скоростью черновой обработки и точностью чистового прохода.

Полуавтоматическая смена инструмента: Организация рабочего процесса

Термин «полуавтосмена», заявленный в названии модели, заслуживает отдельного пояснения. В отличие от полноценного автоматического сменщика инструмента (ATC) на 8-12 позиций, который существенно увеличивает стоимость станка, реализованное здесь решение ориентировано на малый и средний бизнес, где не требуется частая смена большого набора фрез, но критична скорость переналадки.

Процесс выглядит следующим образом:

1. Оператор устанавливает необходимую фрезу в державку ISO 30 вне станка.

2. По команде с пульта Richauto B57E шпиндель перемещается в зону смены инструмента (фиксированное место на станине).

3. Происходит автоматический сброс текущего инструмента.

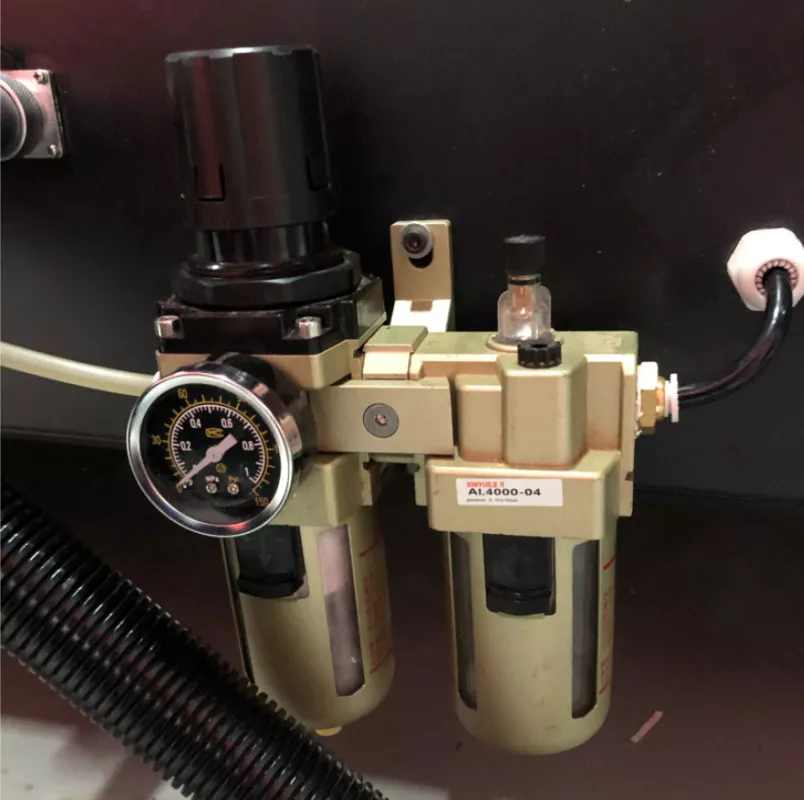

4. Оператор вставляет новый инструмент в конус, система автоматически зажимает его пневматическим цилиндром.

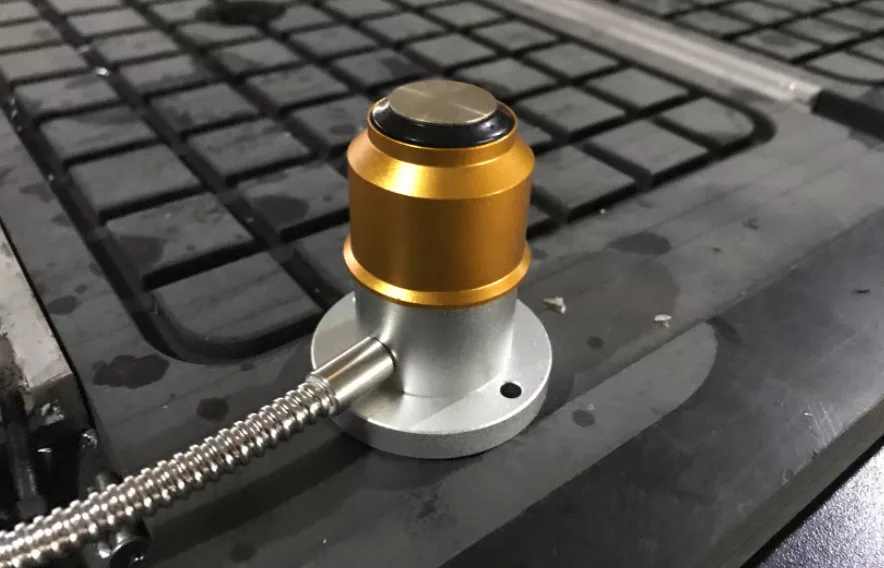

5. Используя датчик касания (опционально), станок автоматически обновляет значение длины инструмента (смещение Z).

Такая организация позволяет сократить простои между разнородными операциями на 70-80%, сохраняя при этом полный контроль над качеством зажима оснастки.

Применение и сферы использования

Благодаря комбинации «сервогибридный привод + шпиндель 6 кВт ISO 30 + управление Richauto», станок Filato Optima 1325 PTV-E демонстрирует выдающиеся результаты в следующих отраслях:

• Мебельное производство: раскрой ЛДСП, МДФ, фанеры в листах, сверление под конфирматы и футорки, создание фасадов сложной формы.

• Рекламная индустрия: высокоскоростная резка акрила (оргстекла), ПВХ, Алюкобонда, изготовление объемных букв.

• Деревообработка: 3D-фрезеровка (барельефы, скульптуры), изготовление моделей для литейного производства, обработка массива ценных пород дерева.

• Обработка композитов и алюминия: наличие мощного шпинделя с конусом ISO 30 позволяет использовать фрезы большого диаметра для обработки алюминиевых листов и композитных панелей без вибраций.

Преимущества и итоги

Подводя итог, можно выделить ключевые конкурентные преимущества модели Filato Optima 1325 PTV-E:

1. Промышленная надежность. Усиленная станина, направляющие HIWIN, качественная электромеханическая часть.

2. Производительность. Мощность шпинделя 6 кВт позволяет работать с максимальными режимами резания без риска остановки инструмента.

3. Универсальность. Конус ISO 30 расширяет номенклатуру используемого инструмента, а полуавтосмена делает работу с несколькими инструментами удобной.

4. Точность. Сервогибридные двигатели Leadshine с обратной связью гарантируют геометрию изделия даже при сложных траекториях движения.

5. Комфорт управления. Контроллер Richauto B57E предоставляет все возможности для автономной работы, 3D-обработки и быстрой настройки оборудования.

Этот станок является оптимальным выбором для тех, кто ищет «золотую середину» между бытовыми малогабаритными устройствами и дорогостоящими обрабатывающими центрами с полноценным ATC. Filato Optima 1325 PTV-E — это готовое решение для запуска серийного производства или модернизации существующего парка оборудования, требующее минимального времени на внедрение и обеспечивающее высокое качество выпускаемой продукции.
