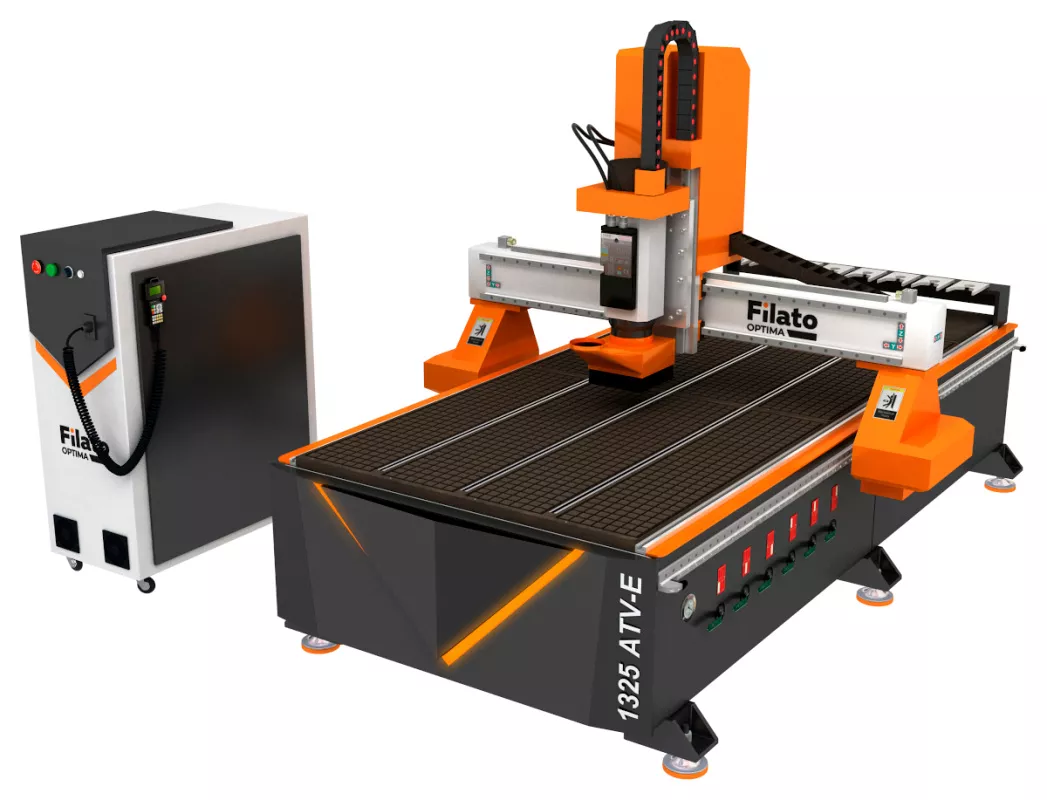

Промышленный фрезерно-гравировальный станок Filato Optima 1325 ATV-E сочетает высокую динамику сервогибридных приводов Leadshine с надежностью контроллера WEIHONG NK105G3 и мощностью шпинделя HQD 9 кВт для бездефектной обработки любых материалов.
Выбор оборудования для высокоточной обработки листовых материалов и объемной резьбы требует внимательного анализа компонентов. Фрезерно-гравировальный станок с ЧПУ Filato Optima 1325 ATV-E представляет собой сбалансированное решение, где производительность напрямую зависит от синергии ключевых узлов: системы управления WEIHONG NK105G3, сервогибридных приводов Leadshine и мощного шпинделя HQD 9 кВт. В этом материале мы подробно разберем технические особенности модели, ее эксплуатационные преимущества и целевую аудиторию.
Назначение и рабочее поле
Модель Filato Optima 1325 ATV-E относится к классу стандартных форматно-раскроечных центров с рабочим полем 1300×2500 мм. Это универсальный размер, позволяющий эффективно использовать стандартные листы фанеры, МДФ, акрила, ПВХ, алюминиевых композитных панелей (ACM) и мягких металлов.
Главная особенность данного станка — его «гибридная» природа. Он одинаково эффективно справляется как с задачами сквозного раскроя листовых материалов с высокой скоростью подачи, так и с тонкой 3D-гравировкой благодаря высокой разрешающей способности приводной группы. Наличие мощного вакуумного стола (как правило, в базовой комплектации для этой серии) обеспечивает надежную фиксацию заготовки без использования механических прижимов, что критически важно при сквозной обработке.
Сердце динамики: сервогибридные приводы Leadshine
Ключевое отличие модели Optima 1325 ATV-E от более бюджетных аналогов заключается в использовании сервогибридных (иногда их называют сервошаговыми) двигателей Leadshine. В мире ЧПУ ведутся вечные споры: что лучше — шаговый двигатель или полноценный сервопривод? Конструкторы Filato нашли компромиссное, а по сути — оптимальное решение.
Сервогибридные двигатели Leadshine объединяют в себе простоту настройки шаговой системы с функциями обратной связи (closed-loop), характерными для сервоприводов. В отличие от стандартных «шаговиков», которые при высоких нагрузках могут пропускать шаги (что ведет к браку детали), гибридные приводы оснащены энкодером. Они постоянно контролируют фактическое положение вала.
Если двигатель сталкивается с сопротивлением, превышающим крутящий момент, система управления корректирует подачу тока или подает сигнал об ошибке, предотвращая производство бракованных изделий. Практическая выгода от использования Leadshine на модели Filato Optima 1325 ATV-E выражается в трех факторах:
-
Высокая скорость холостого хода и рабочей подачи. Станок способен перемещаться со скоростью до 30-40 м/мин, что сокращает время цикла при серийном производстве.
-
Отсутствие «вибрации» и резонанса. Гибридные приводы работают значительно тише и плавнее классических шаговых систем, что положительно сказывается на качестве чистовой поверхности изделия.
-
Точность позиционирования. Даже при длительных 8-часовых сменах нагрев двигателей не приводит к потере точности благодаря интеллектуальной системе управления током.
Мозг станка: контроллер WEIHONG NK105G3
Управление всем этим оборудованием осуществляет автономная система ЧПУ WEIHONG NK105G3. Это один из самых популярных контроллеров в сегменте среднебюджетного промышленного оборудования. В отличие от любительских систем типа Mach3, требующих наличия ПК под управлением Windows, NK105G3 представляет собой специализированный промышленный контроллер с собственной операционной системой реального времени.
Основные преимущества WEIHONG NK105G3 в связке с Filato Optima 1325 ATV-E:
-
Безотказность: Работа без «синих экранов» и зависаний. Контроллер не требует постоянного подключения к компьютеру после загрузки управляющей программы (УП).
-
Интуитивное управление: Наличие цветного сенсорного дисплея 7 дюймов и функциональной клавиатуры. Оператор может легко регулировать скорость подачи (F-коэффициент) и обороты шпинделя прямо во время обработки.
-
Расширенные возможности: Поддержка макропрограмм, автоматического сменщика инструмента (если предусмотрен конструкцией), управление вакуумным насосом и смазкой направляющих.
-
Совместимость: Беспроблемное чтение кодов G (стандарт ISO) из большинства CAM-программ (ArtCAM, Aspire, Type3, AlphaCAM).
Силовой агрегат: шпиндель HQD 9 кВт
Комплектация станка шпинделем HQD 9 кВт (9000 Вт) говорит о его промышленном предназначении. HQD — это признанный стандарт качества среди воздушных и водяных шпинделей для деревообработки. Мощность 9 кВт позволяет использовать инструмент большого диаметра (до 20-25 мм) для черновой выборки материала, а также работать с твердыми породами древесины (дуб, бук, ясень) и композитами на высоких скоростях резания без риска «завала» инструмента.
Вероятно, в комплектации ATV-E используется водяное охлаждение шпинделя. Такое решение обеспечивает низкий уровень шума (слышен только звук резания) и возможность круглосуточной работы без перегрева. Для стабильной работы шпинделя мощностью 9 кВт требуется наличие в цехе промышленного трехфазного напряжения 380В.
Конструктивные особенности станины
Работоспособность любых высокоточных компонентов сводится к нулю без жесткой станины. Filato Optima 1325 ATV-E построена на массивной сварной конструкции из толстостенной профильной трубы. После сварки станина проходит этап старения (вибрационного или температурного) для снятия внутренних напряжений металла, что предотвращает деформацию каркаса в процессе эксплуатации.
В портальной группе используются высококачественные направляющие качения HIWIN (или аналогов высшего класса) с увеличенным ресурсом. Передача усилия осуществляется через шестерня-рейка (Helical rack) по осям X и Y, что исключает проскальзывание и обеспечивает высокую скорость линейного перемещения. По оси Z традиционно применяется шарико-винтовая передача (ШВП), гарантирующая точность позиционирования инструмента при глубинной обработке.
Для каких задач подходит оборудование
Благодаря комбинации «сервогибридные приводы Leadshine + контроллер WEIHONG NK105G3 + шпиндель 9 кВт», модель Filato Optima 1325 ATV-E занимает нишу между стандартными раскройными станками и высокоточными гравировально-фрезерными центрами. Это оборудование будет максимально эффективно в следующих сценариях:
-
Мебельное производство: Раскрой ЛДСП, МДФ, фасадов из массива, сверление отверстий под фурнитуру, выборка чашек петель.
-
Рекламная индустрия: Изготовление объемных букв (ПВХ, акрил, алюминий), резка композитных материалов, производство выставочных конструкций.
-
Деревообработка: 3D фрезеровка, барельефы, создание архитектурного декора (колонны, капители, наличники), производство лекал и шаблонов.
-
Обработка листового металла: Точная резка алюминиевых листов и композита толщиной до 5-8 мм (при использовании соответствующих режимов резания и смазки).
Эксплуатационные нюансы
Выбирая станок Filato Optima 1325 ATV-E, стоит учитывать требования к помещению. Наличие трехфазной сети (380В) является обязательным для запуска шпинделя 9 кВт и мощной вакуумной системы. Также для отвода стружки при интенсивной работе рекомендуется наличие промышленного пылеулавливающего агрегата (циклона) производительностью не менее 2000-3000 м³/ч.
Система ЧПУ WEIHONG NK105G3, хотя и является промышленным стандартом, требует определенного уровня компьютерной грамотности от оператора. Обучение работе с управляющими программами и привязкой нуля займет от 1 до 3 дней, однако интерфейс контроллера интуитивно понятен и локализован на русский язык.
Заключение
Фрезерно-гравировальный станок с ЧПУ Filato Optima 1325 ATV-E — это образец продуманной комплектации, где нет «слабых звеньев». Использование сервогибридных приводов Leadshine в паре с контроллером WEIHONG NK105G3 позволяет реализовать высокую динамику без потери точности, характерную для более дорогих полносервоприводных систем. Мощный шпиндель HQD 9 кВт расширяет спектр обрабатываемых материалов до твердых сплавов и алюминия, делая станок универсальным инструментом для малого и среднего бизнеса в сфере мебели, рекламы и деревообработки.
