Форматно-раскроечный центр с ЧПУ Nanxing NPC 330

Форматно-раскроечный центр с ЧПУ Nanxing NPC 330: Автоматизация мебельного производства

Современное мебельное производство невозможно представить без высокоточного и производительного оборудования. На смену ручным и механическим станкам приходят автоматизированные комплексы с числовым программным управлением, которые не только ускоряют процесс, но и гарантируют стабильное качество на каждой операции.

Одним из ярких представителей оборудования этого класса является форматно-раскроечный центр с ЧПУ Nanxing NPC 330 — машина, созданная для высокоскоростного и точного раскроя листовых материалов. Nanxing — один из мировых лидеров в производстве деревообрабатывающего оборудования, поставляющий решения для малого, среднего и крупного бизнеса по всему миру. Эта модель сочетает в себе передовые инженерные решения и доступность, что делает её оптимальным выбором для модернизации цеха.

Давайте подробно разберём технические характеристики, ключевые преимущества и программное обеспечение этого форматно-раскроечного центра.

Технические характеристики форматно-раскроечного центра Nanxing NPC 330

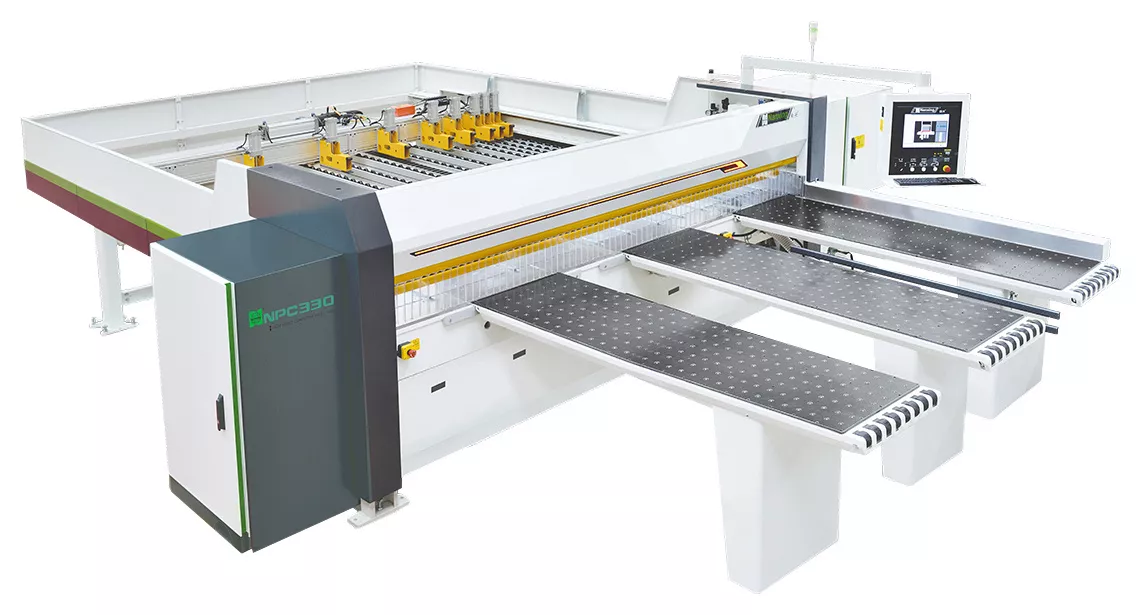

Базовая модель NPC 330 — это форматник с фронтальной загрузкой, предназначенный для раскроя ДСтП, МДФ, ДВП и других плитных материалов. Его технические параметры ориентированы на интенсивную эксплуатацию. Рассмотрим основные спецификации.

Геометрические параметры и габариты

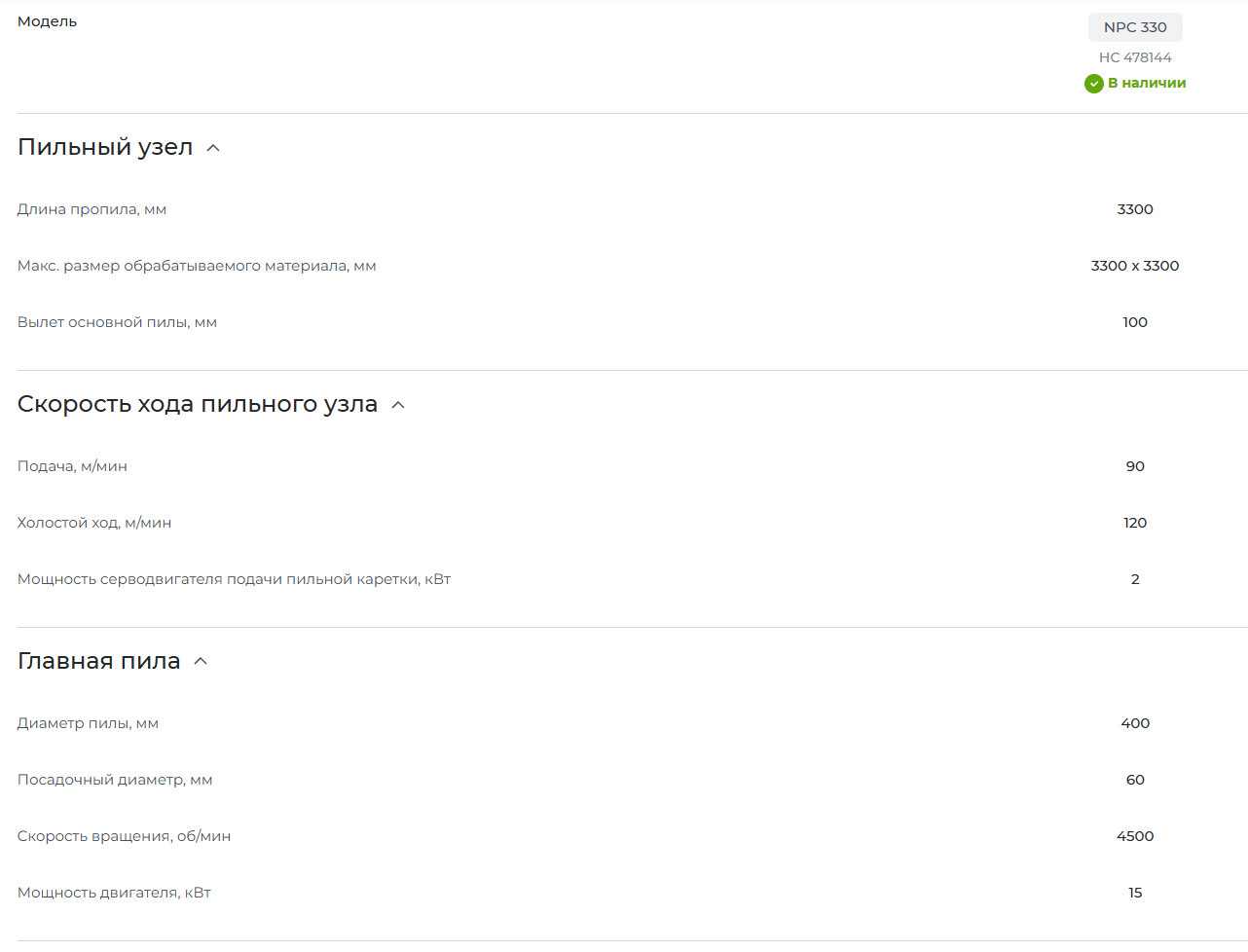

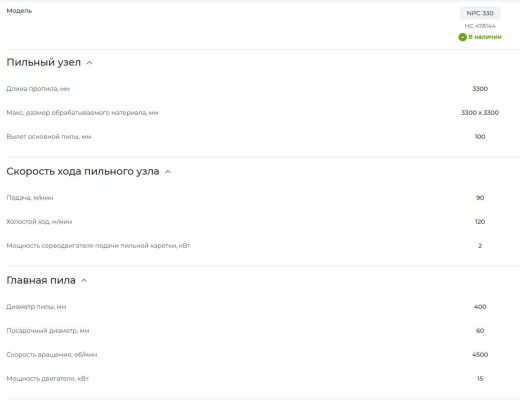

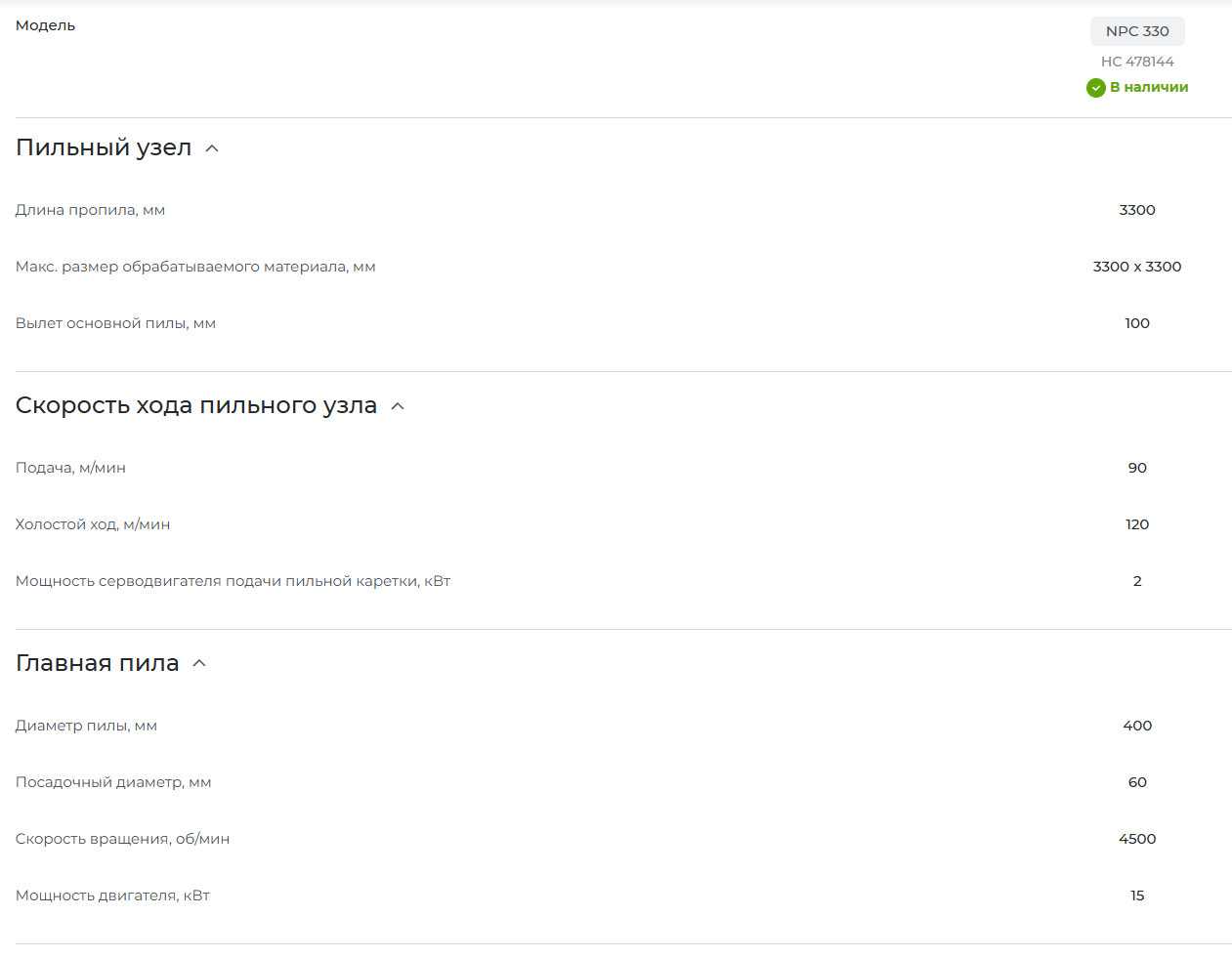

Ключевая характеристика любого раскройного станка — это максимальная длина пропила. У модели Nanxing NPC 330 этот показатель составляет 3300 мм, что позволяет обрабатывать листы стандартных и крупных форматов. Максимальный размер обрабатываемого материала — 3300×3300 мм, что даёт возможность работать с квадратными заготовками большого размера.

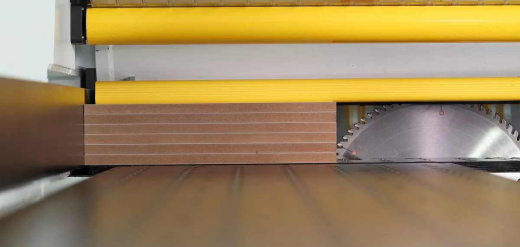

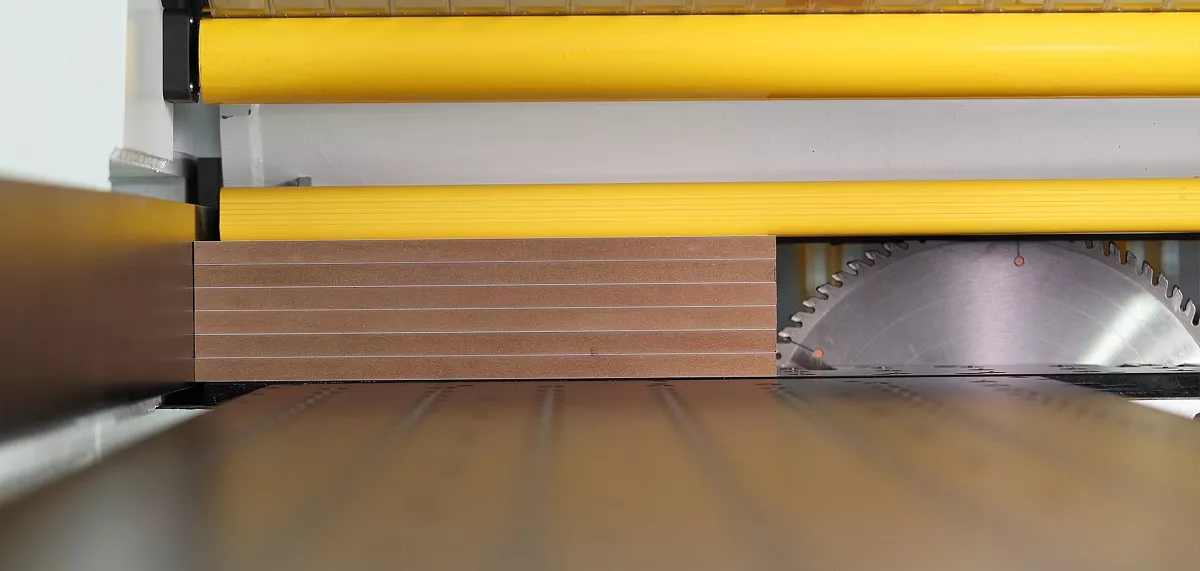

Станок способен выполнять пакетный раскрой. Максимальная высота пакета (толщина реза) достигает 90 мм, что является отличным показателем для центров такого класса. В качестве опции доступна модификация для работы с пакетом толщиной до 120 мм, что ещё больше расширяет сферу применения оборудования.

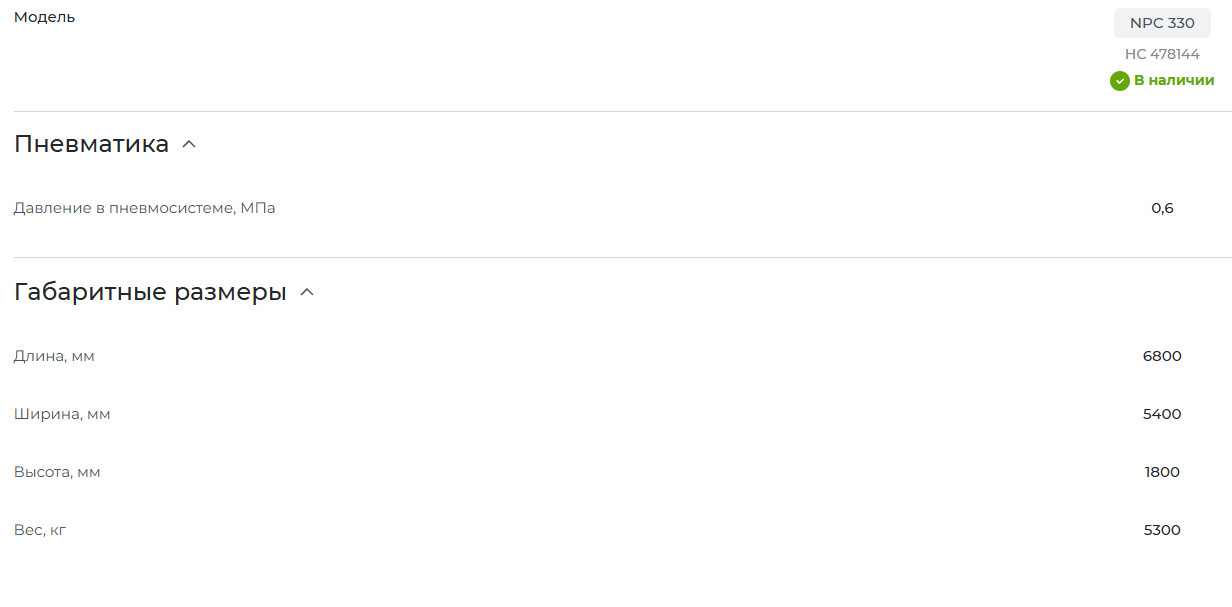

Габариты самого станка составляют 6800 мм в длину, 5400 мм в ширину и 1800 мм в высоту при массе 5300 кг. Такая солидная масса обеспечивает необходимую жёсткость конструкции и гасит вибрации в процессе пиления, что положительно сказывается на точности реза и ресурсе оборудования.

Пильный узел и приводы

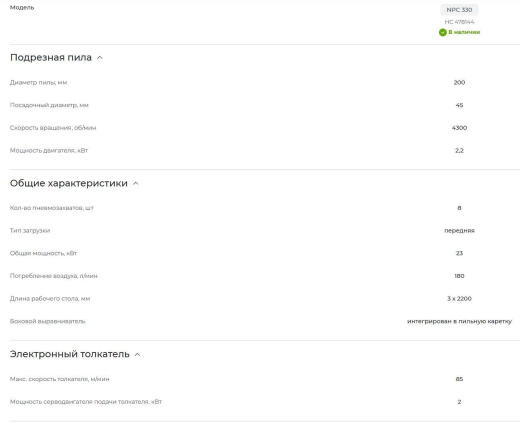

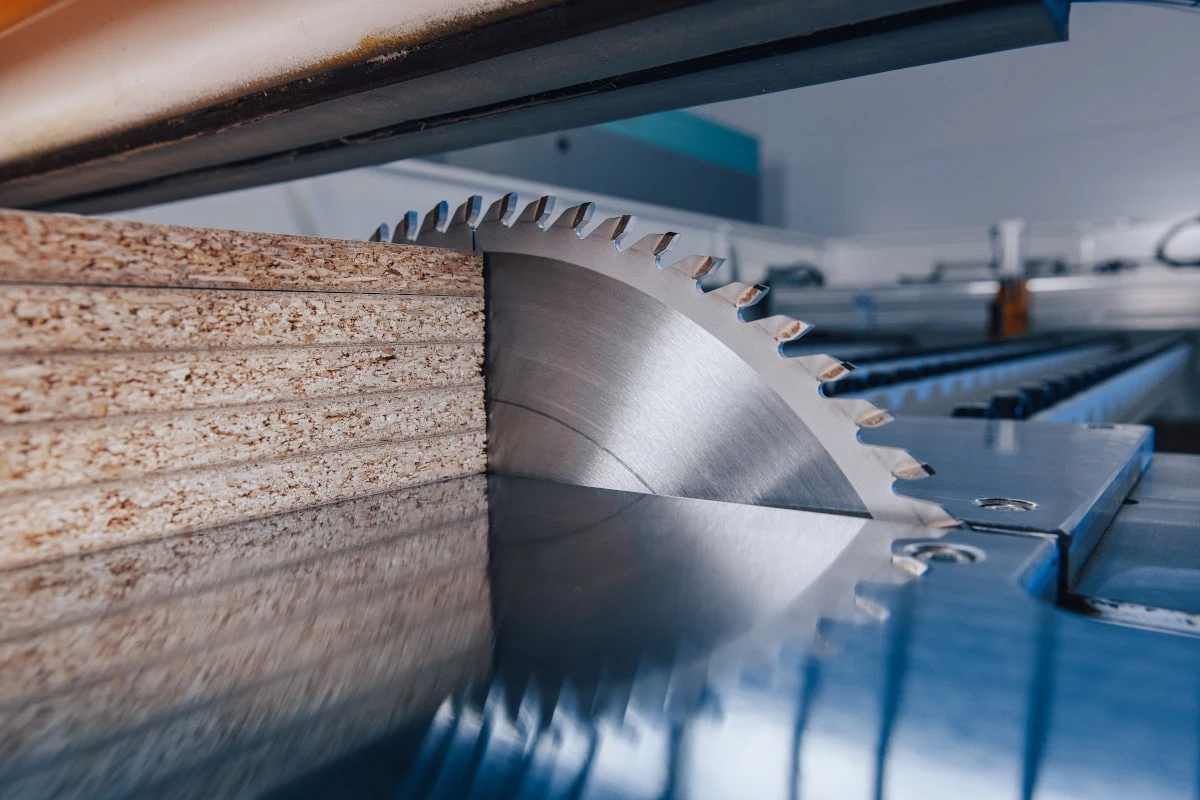

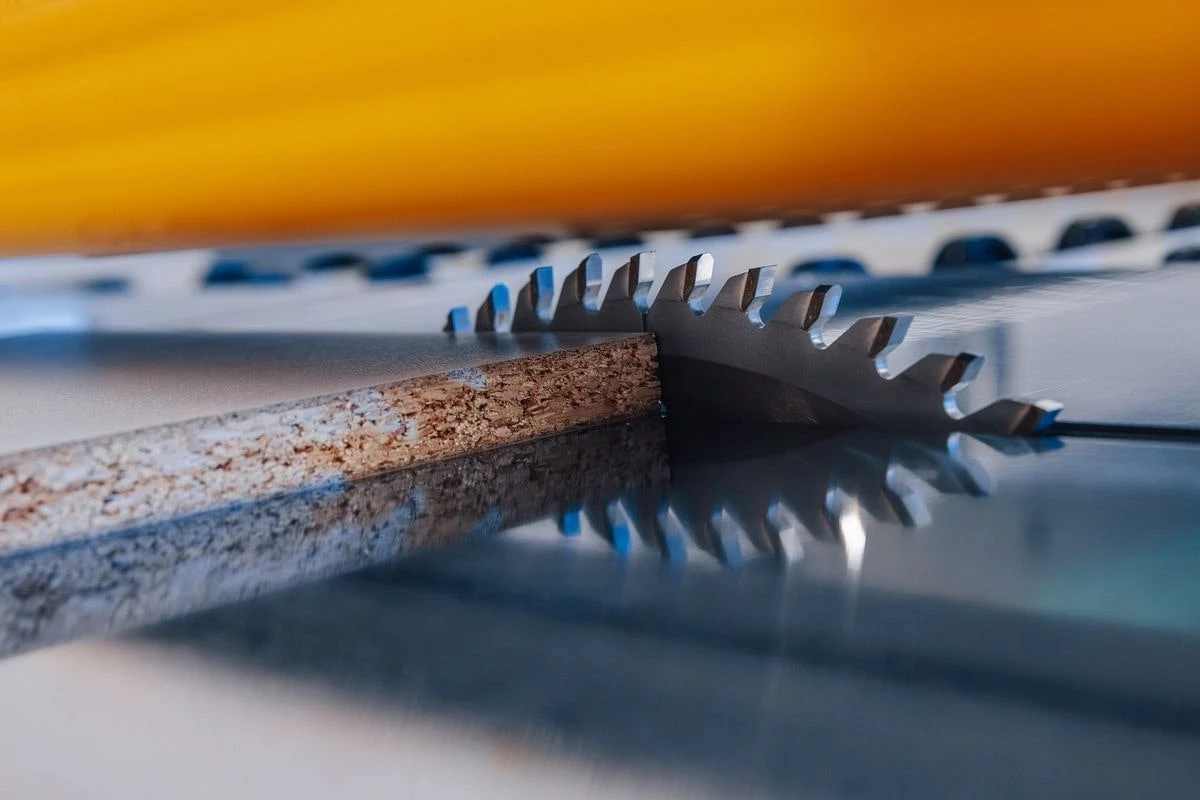

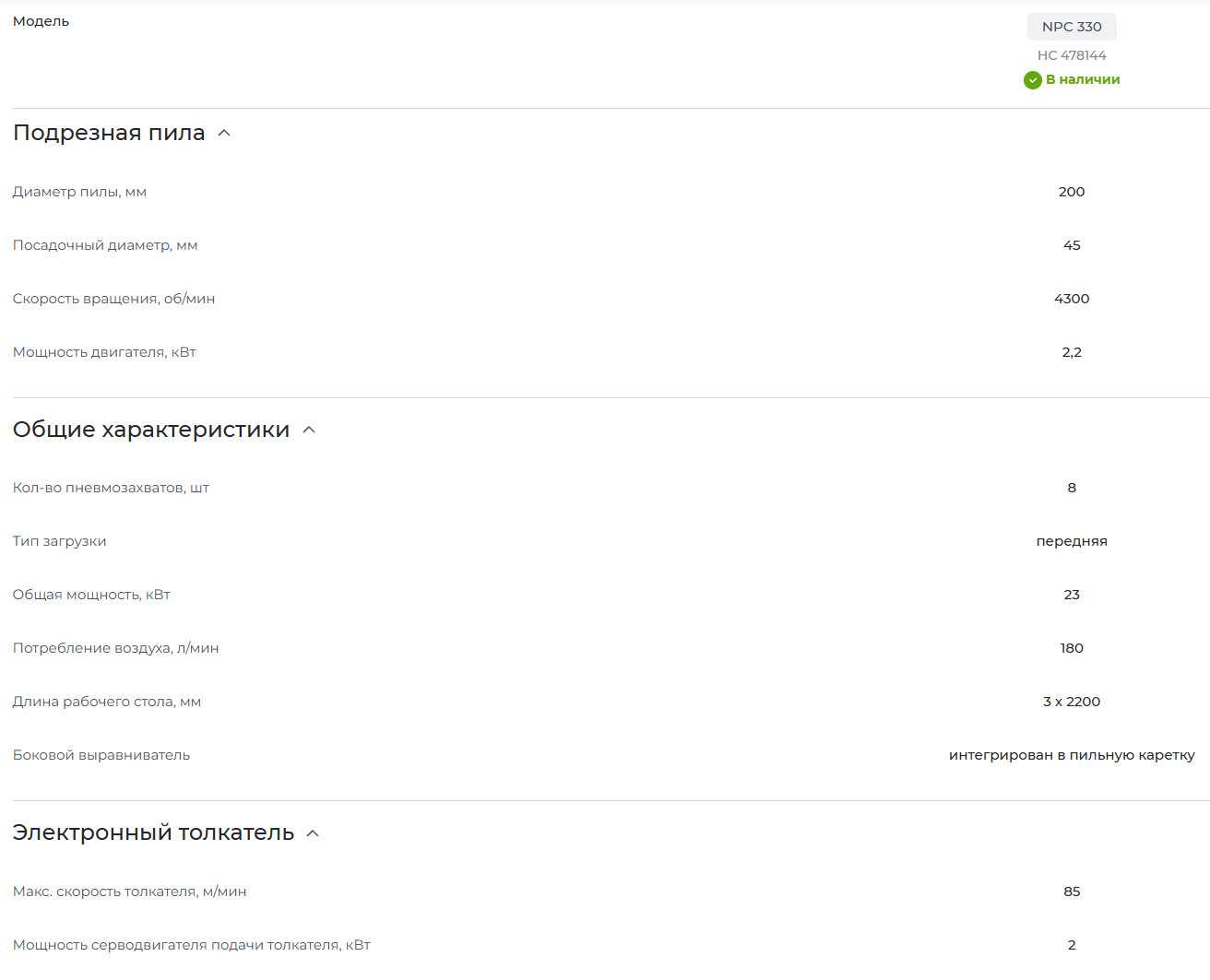

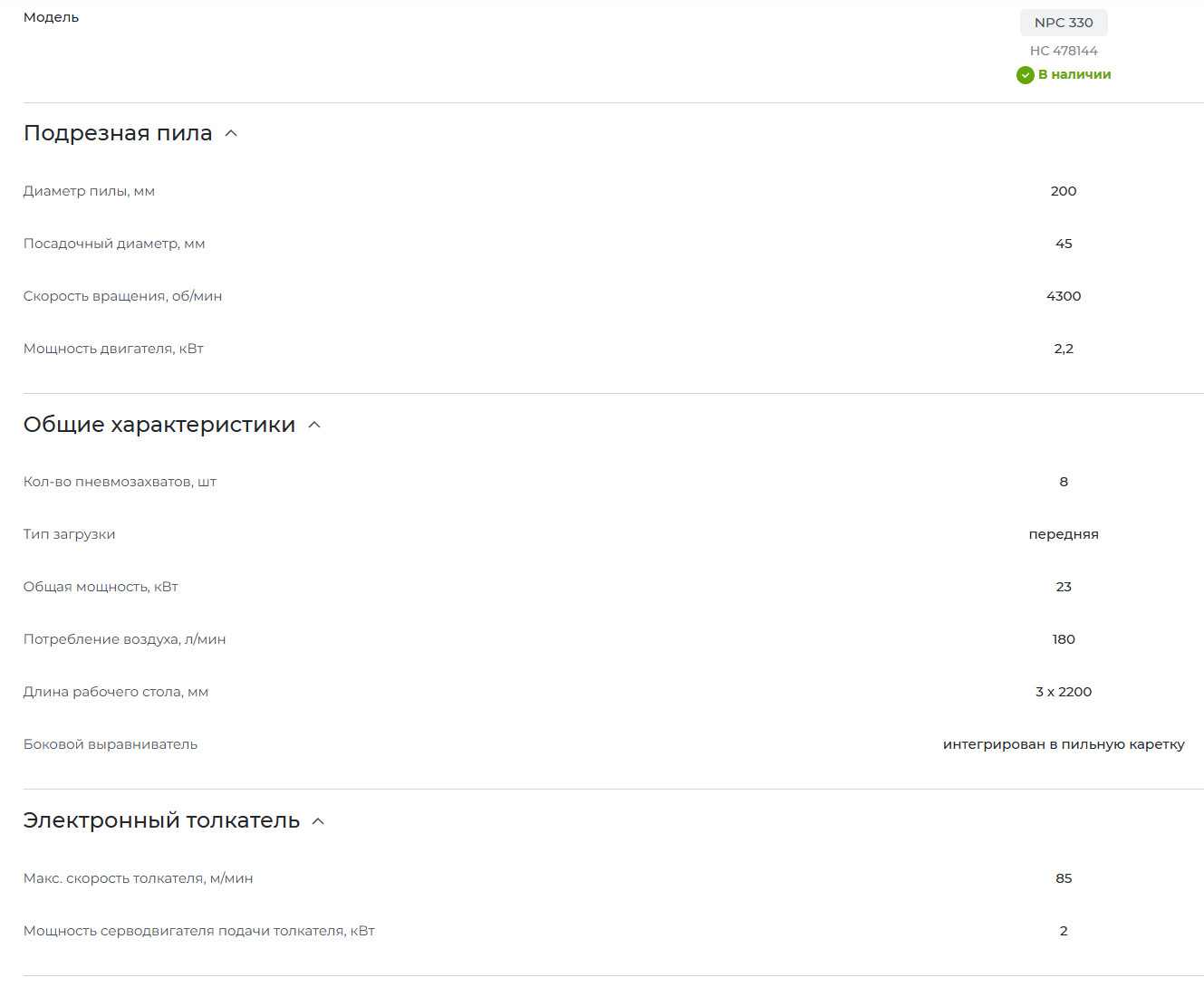

Сердце форматно-раскроечного центра — пильный узел, который состоит из основной и подрезной пилы. Такая конструкция — стандарт для профессионального оборудования. Подрезная пила диаметром 200 мм (частота вращения 4300 об/мин) первой входит в материал, делая надрез нижнего слоя. Это позволяет полностью исключить сколы на нижней пласти заготовки при чистовом проходе основной пилы.

Основная пила имеет диаметр 400 мм и приводится в движение мощным электродвигателем на 15 кВт, что обеспечивает уверенный рез даже в плотных и толстых материалах. На практике это означает, что оборудование без перегрузок справляется с самыми сложными задачами, будь то толстый пакет ДСтП или массив древесины. В опциональной комплектации мощность основного пильного двигателя может быть увеличена до 18 кВт, если того требует специфика производства.

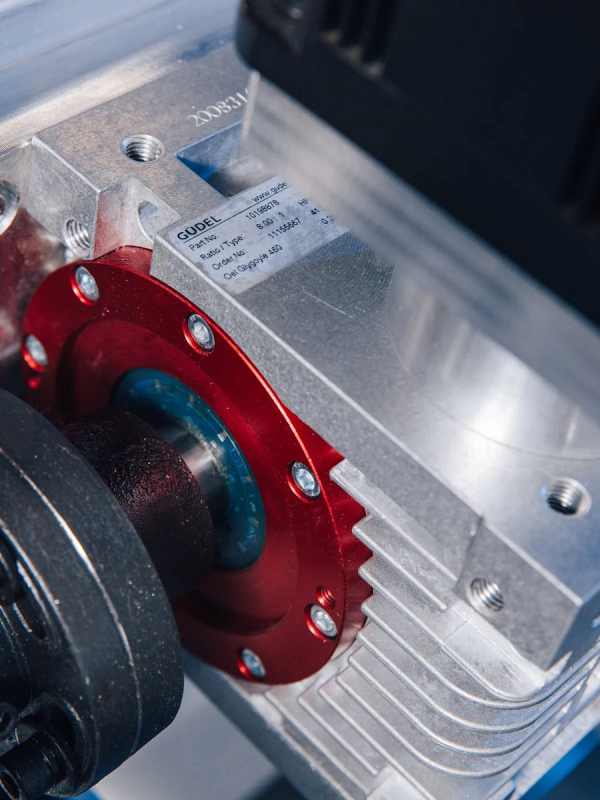

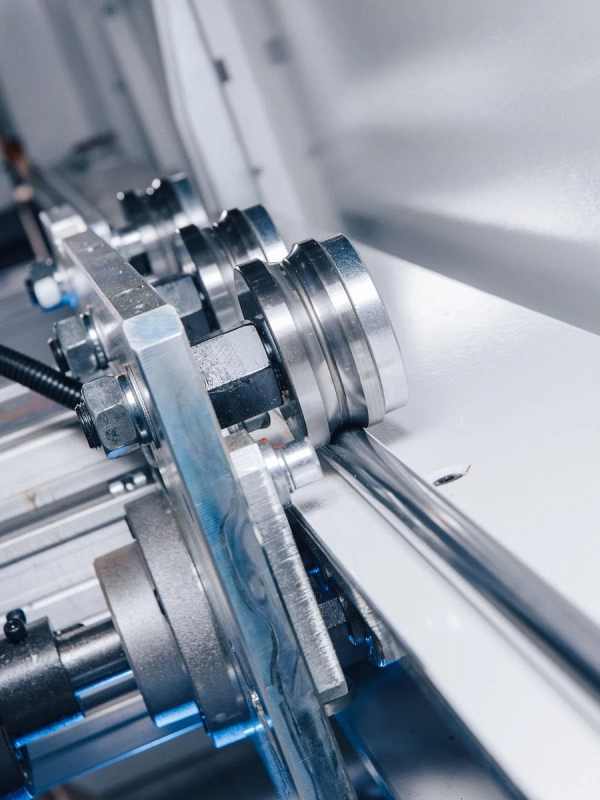

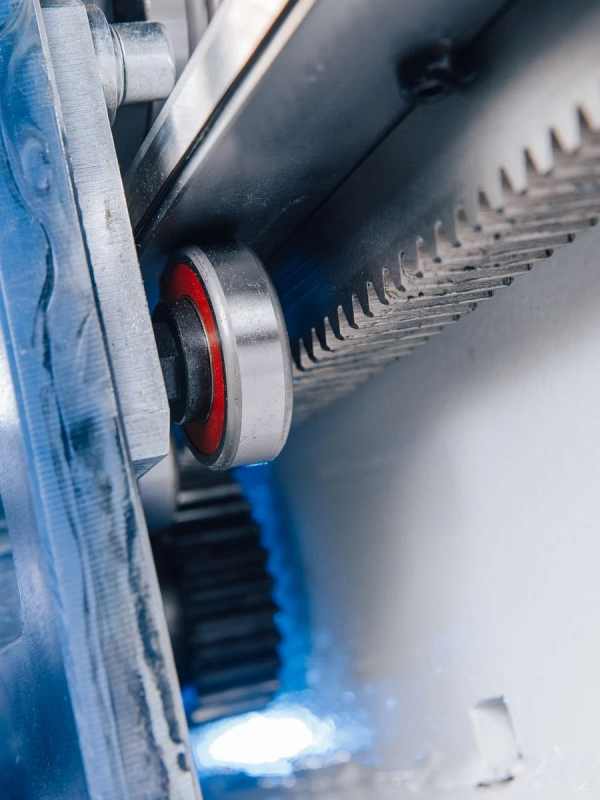

Пильная каретка перемещается по направляющим с помощью серводвигателя мощностью 2 кВт. Скорость рабочей подачи при резе регулируется в широких пределах и может достигать 90 м/мин, а скорость холостого хода каретки в исходное положение — до 120 м/мин. Такие динамические характеристики позволяют поддерживать высокую производительность в условиях серийного производства, когда важно сократить время цикла.

Вспомогательные системы

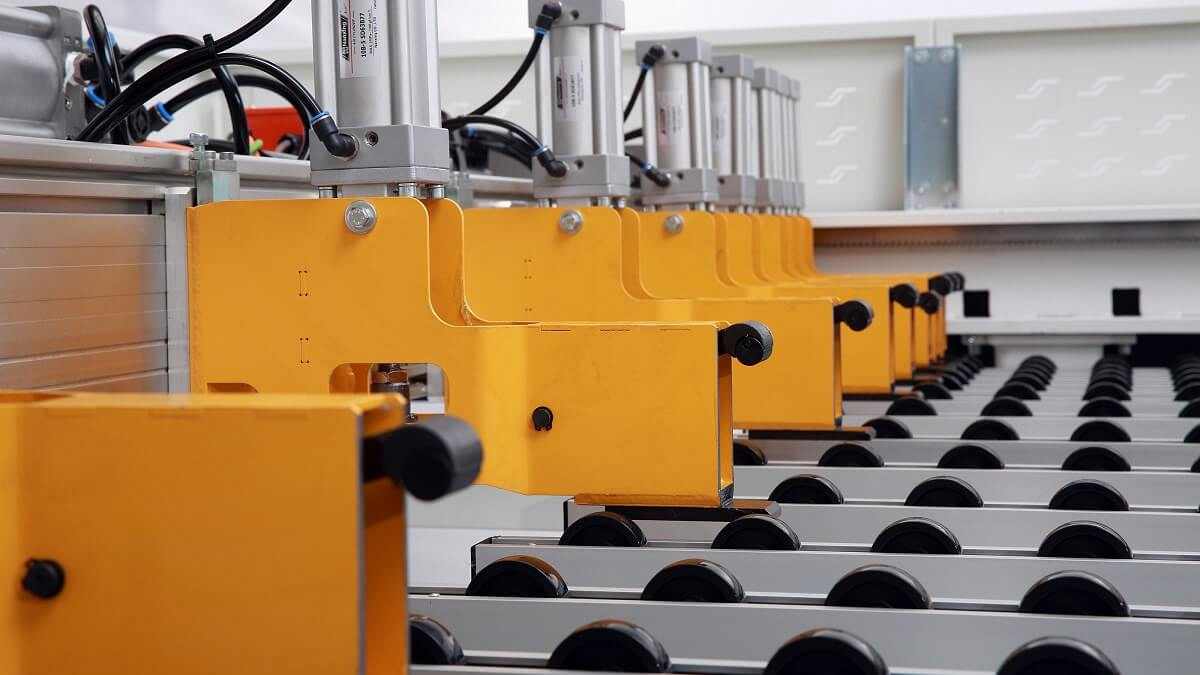

Важную роль в автоматизации играет толкатель, который отвечает за позиционирование заготовки. Его максимальная скорость перемещения составляет 85 м/мин, а приводом также служит серводвигатель мощностью 2 кВт. Толкатель оснащён восемью пневматическими захватами, которые надёжно фиксируют заготовку для точного продольного и поперечного раскроя.

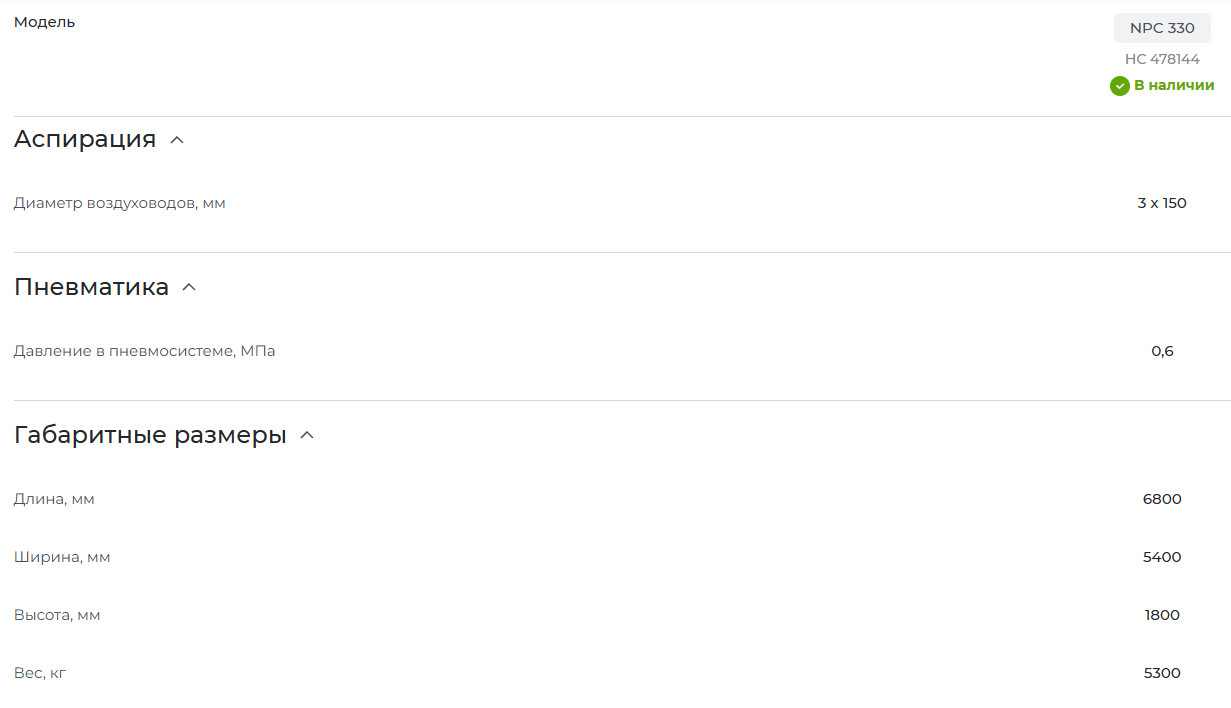

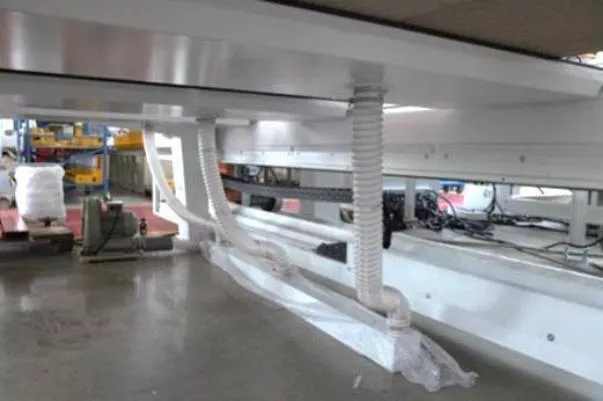

Для эффективного отвода опилок и стружки в конструкции предусмотрены три патрубка системы аспирации диаметром 150 мм каждый. Станок подключается к центральной системе пылеудаления предприятия. При этом суммарное потребление сжатого воздуха составляет 180 литров в минуту при давлении в пневмосистеме 0,6 МПа, что лежит в пределах стандартных возможностей заводских компрессорных установок.

Общая установленная мощность оборудования достигает 23 кВт. Этот параметр следует учитывать при проектировании питающей сети и планировании энергопотребления цеха.

Конструктивные особенности и программное обеспечение

Помимо впечатляющих «цифр» в техническом паспорте, реальная ценность форматно-раскроечного центра Nanxing NPC 330 раскрывается через его конструктивные особенности и возможности программного управления.

Интеллектуальная автоматизация

При разработке станины центра использовались современные методы компьютерного моделирования, что позволило добиться оптимального соотношения жёсткости и массы несущих элементов. Но куда более важны алгоритмы управления, которые заложены в систему.

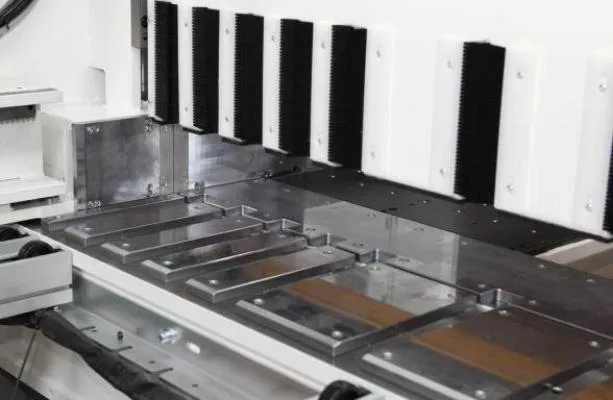

• Автоматическая настройка прижимной балки. Система самостоятельно определяет толщину укладываемого пакета материалов и устанавливает прижимную балку на минимально необходимое расстояние для надёжной фиксации. Это сокращает холостые перемещения и ускоряет работу.

• Автоматическая настройка вылета пилы. В зависимости от заданной толщины пакета, пильный диск автоматически поднимается на оптимальную высоту. Это не только экономит время на переналадку, но и продлевает срок службы оснастки за счёт того, что пила работает в наиболее эффективном режиме.

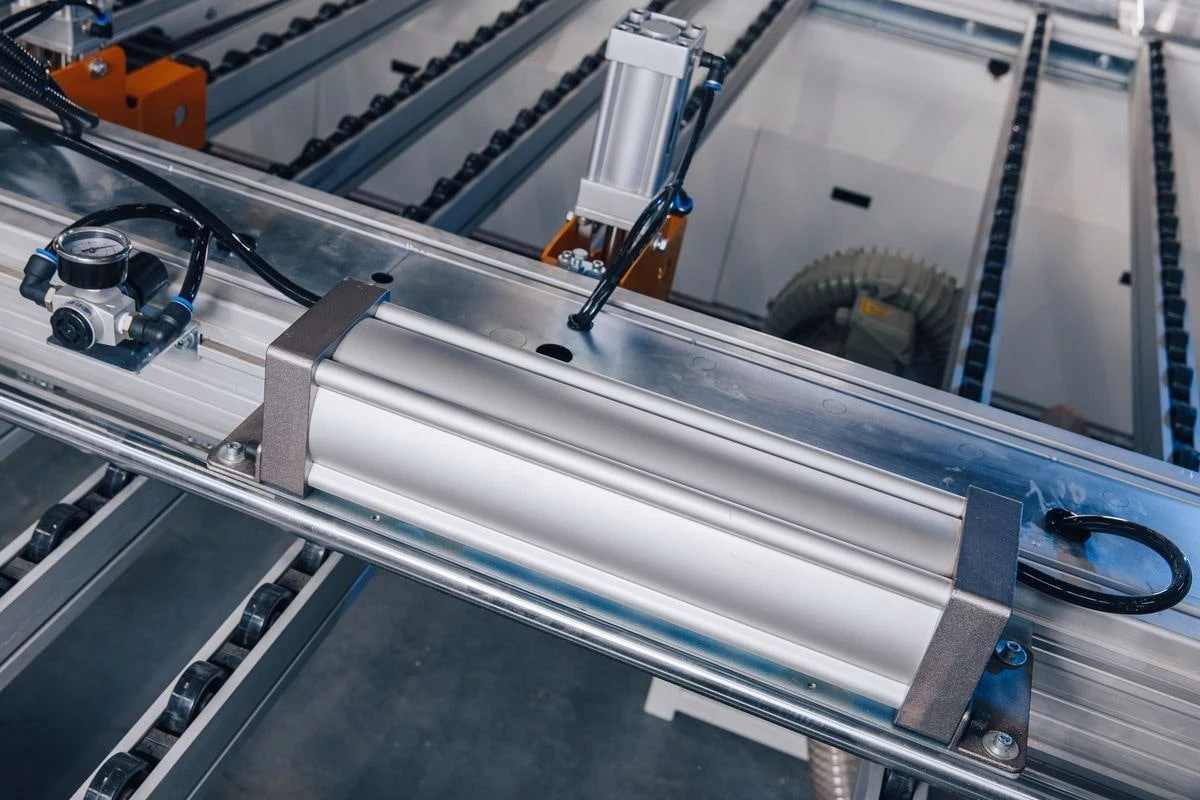

• Боковой прижим. В пильной карете интегрирован специальный механизм, который прижимает заготовку сбоку в момент реза. Это гарантирует идеальную геометрию прямого угла даже при работе с тонкими и мягкими материалами, которые склонны к смещению.

Программное обеспечение для управления раскроем

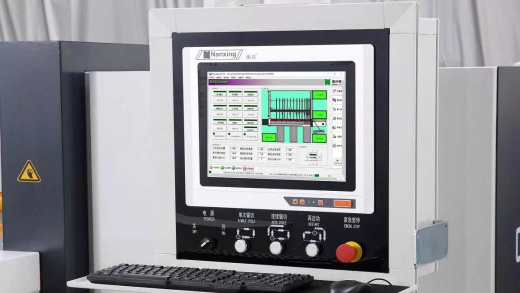

Форматно-раскроечный центр с ЧПУ Nanxing NPC 330 работает под управлением операционной системы Windows с установленным специализированным ПО. Интерфейс понятен для оператора и при этом обладает широкими функциональными возможностями.

Ключевые функции ПО:

• Создание и редактирование карт раскроя прямо на пульте управления без необходимости использовать отдельный компьютер. Это удобно для оперативного решения мелких задач.

• Запоминание и хранение карт раскроя в памяти станка. Часто повторяющиеся схемы раскроя можно сохранить и вызывать при необходимости одним нажатием, что исключает ошибки при переналадке.

• Собственный оптимизатор раскроя, который автоматически рассчитывает оптимальную схему размещения деталей на листе, минимизируя процент отходов материала.

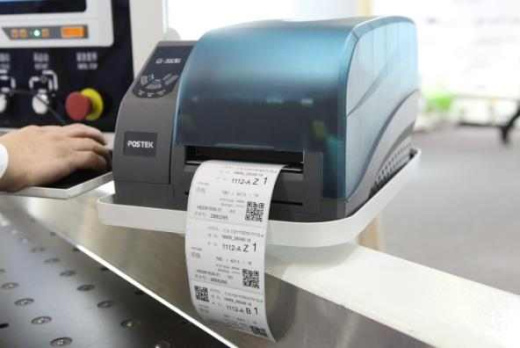

• Подключение внешних устройств. Станок имеет сетевой интерфейс для интеграции в локальную сеть предприятия и слот для подключения принтера, что позволяет оперативно печатать этикетки с маркировкой для раскроенных деталей.

• Детальная отчётность и симуляция процессов резки, вывод сообщений об ошибках. Это упрощает контроль и диагностику.

Такое сочетание надёжной «механики» и гибкого «интеллекта» превращает Nanxing NPC 330 из просто станка в полноценный центр управления раскройным участком.

Преимущества и практическое применение

Форматно-раскроечный центр с ЧПУ Nanxing NPC 330 одинаково эффективно справляется с задачами в совершенно разных масштабах производства. Оборудование легко встраивается как в полностью автоматизированные линии, так и в цеха, специализирующиеся на выполнении индивидуальных заказов.

Ключевые преимущества модели:

1. Стабильно высокое качество реза. Благодаря паре «подрезная + основная пилы» и интеллектуальной системе управления, станок гарантирует отсутствие сколов на лицевых и тыльных поверхностях материала, что избавляет от необходимости в дополнительной обработке кромок.

2. Экономия материала. Встроенный модуль оптимизации карт раскроя помогает существенно сократить количество неиспользуемых обрезков. В масштабах даже небольшого мебельного производства эта экономия за год может достигать десятков, а то и сотен тысяч рублей на закупках ДСтП.

3. Скорость и производительность. Скорость реза 90 м/мин в сочетании с быстрой переналадкой (автоматическое позиционирование балки и пилы) обеспечивает высокую производительность. Этого достаточно, чтобы обслуживать не только свой сборочный цех, но и выполнять сторонние заказы на раскрой.

4. Интеграция в цифровое производство. Возможность подключения к сети предприятия и печать этикеток с данными о деталях — это шаг к безбумажной технологии. Оператор ЧПУ центра может получить задание удалённо, а на выходе сразу маркировать детали для последующих этапов обработки.

Таким образом, NPC 330 — это универсальный инструмент, который пригодится как на небольшом мебельном производстве, так и на крупном промышленном предприятии, где он станет звеном единой автоматизированной цепочки.

Заключение

Форматно-раскроечный центр с ЧПУ Nanxing NPC 330 — это мощный, точный и при этом доступный по цене станок, который решает главные задачи современного деревообрабатывающего производства. Он объединяет в себе индустриальную надёжность, высокую скорость работы и интеллектуальную систему управления, сводящую к минимуму влияние человеческого фактора.

Максимальный размер заготовки 3300×3300 мм, толщина реза до 90 мм и мощность основного привода 15 кВт делают его пригодным для раскроя широкого спектра материалов — от тонких шпонов до плотных пакетов ДСтП. Встроенное программное обеспечение позволяет не только управлять процессом, но и оптимизировать раскрой, экономя материал.

Если вы хотите повысить производительность своего цеха, улучшить качество продукции и сократить расходы, стоит рассмотреть возможность приобретения этого станка. Nanxing NPC 330 — это инвестиция в будущее вашего бизнеса, которая быстро окупится за счёт роста эффективности и снижения затрат.
