Форматно-раскроечный центр с ЧПУ EXCITECH EP 330H с задней загрузкой

Что такое форматно-раскроечный центр EXCITECH EP 330H?

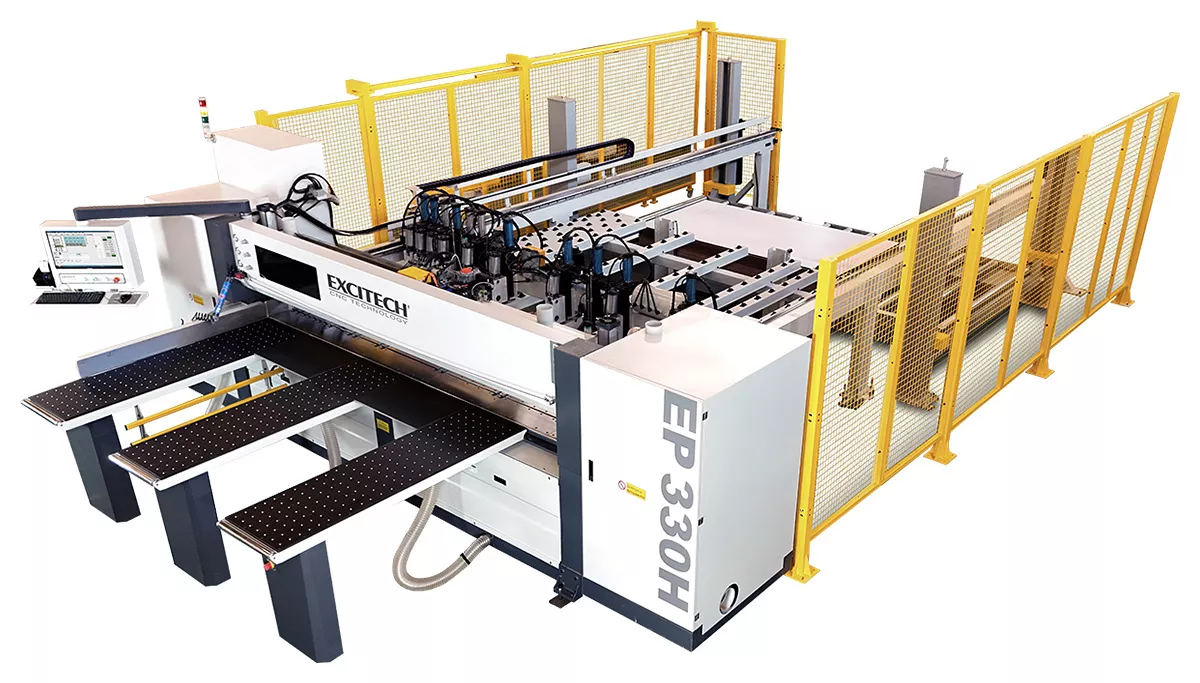

EXCITECH EP 330H — это современный форматно-раскроечный центр, который воплотил в себе передовые технологические решения для раскроя листовых материалов. Данная модель относится к классу профессионального оборудования с программным числовым управлением (ЧПУ) и оснащена системой задней автоматической загрузки материала. Станок предназначен для высокоточного продольного и поперечного раскроя плитных материалов.

EP 330H представляет собой мощное и надёжное решение для деревообрабатывающих предприятий. Благодаря продуманной конструкции и применению качественных комплектующих, этот раскроечный центр способен выдерживать интенсивные эксплуатационные нагрузки на протяжении многих лет. Вес оборудования составляет 7500 кг, что говорит о его солидной и устойчивой станине, обеспечивающей виброустойчивость при резке.

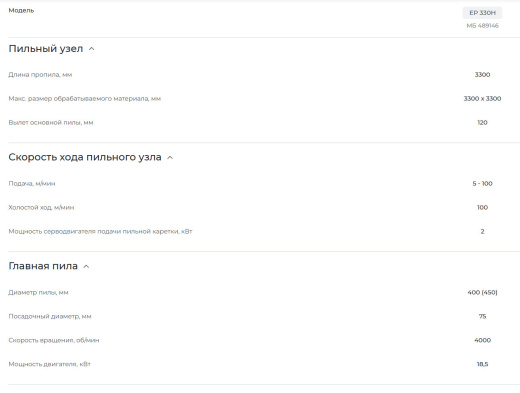

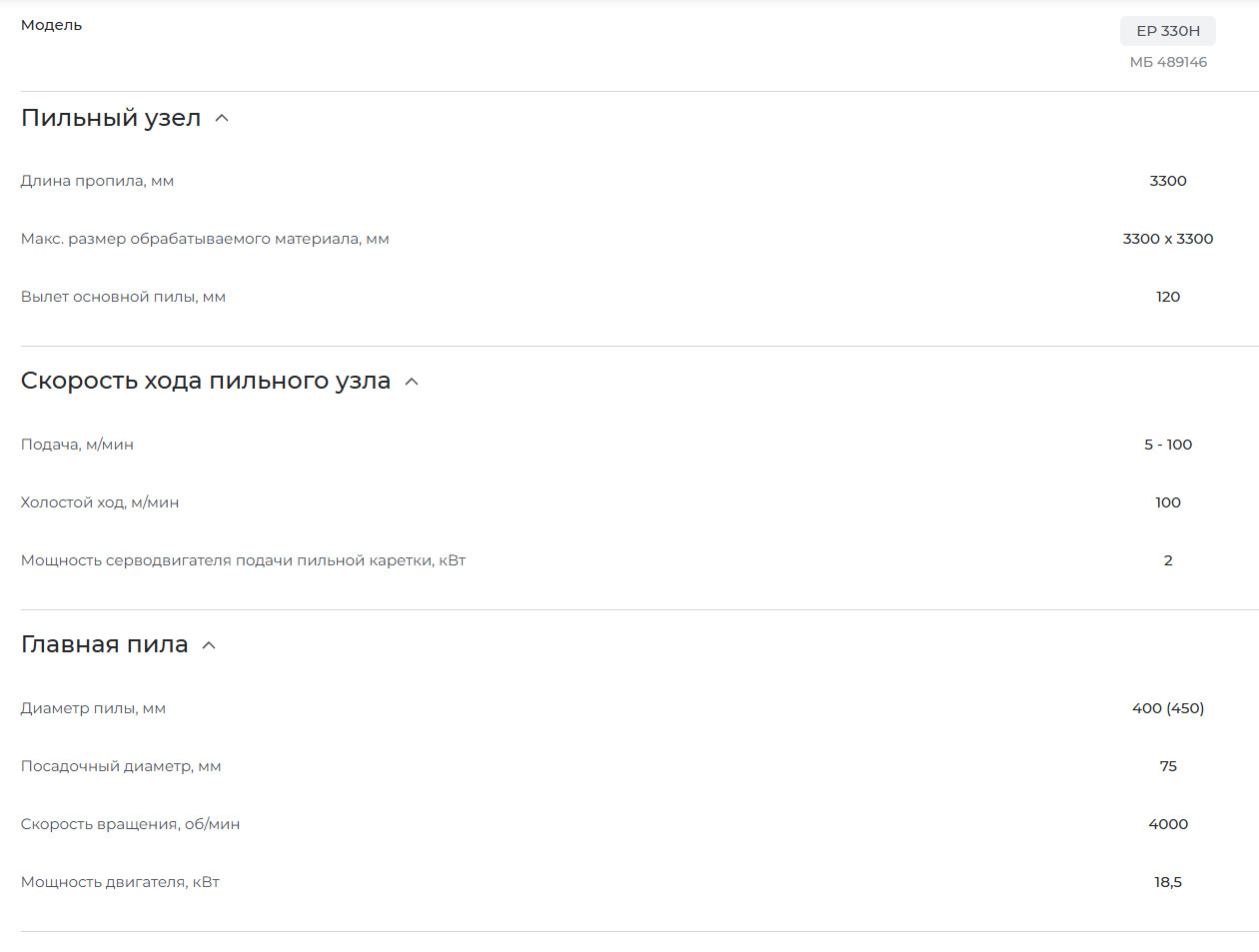

Ключевые технические характеристики

Данный станок обладает следующими техническими характеристиками:

• Длина пропила: 3300 мм

• Максимальный размер обрабатываемого материала: 3300×3300 мм

• Вылет основной пилы: 120 мм

• Скорость подачи: 5–100 м/мин

• Скорость холостого хода: 100 м/мин

• Количество пневмозахватов: 9 шт.

• Мощность двигателя основной пилы: 18,5 кВт

• Мощность двигателя подрезной пилы: 2,2 кВт

• Общая установленная мощность: 30,1 кВт

• Диаметр основной пилы: 400 (450) мм

• Диаметр подрезной пилы: 200 мм

• Скорость вращения основной пилы: 4000 об/мин

• Скорость вращения подрезной пилы: 6000 об/мин

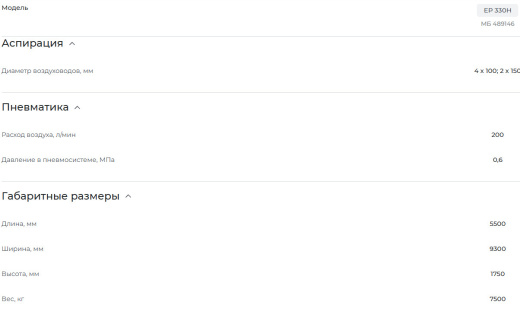

• Потребление воздуха: 200 л/мин

• Габаритные размеры (Д×Ш×В): 5500×9300×1750 мм

• Вес станка: 7500 кг

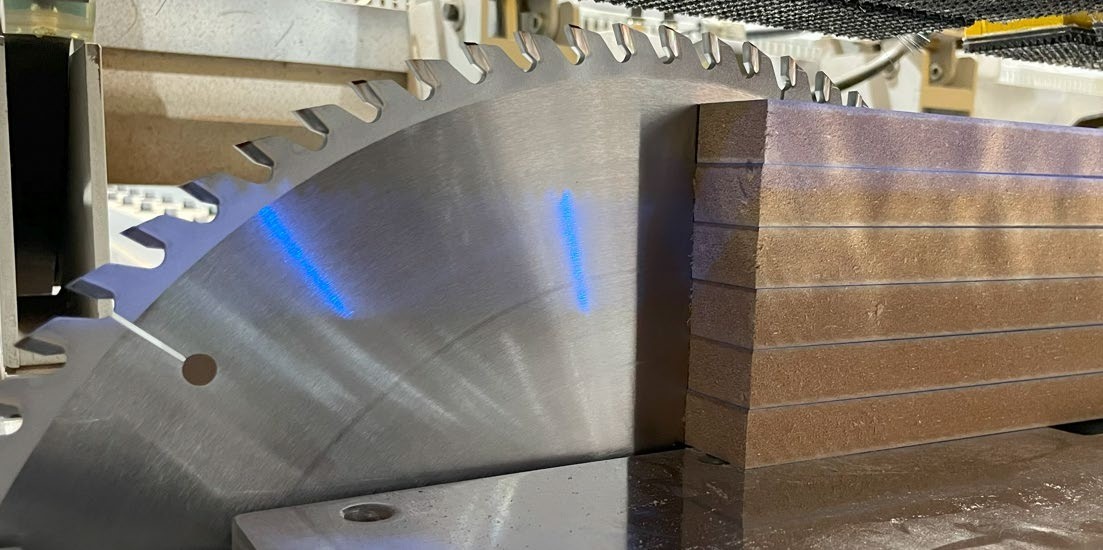

Производитель также указывает, что станок способен осуществлять пакетный раскрой. Благодаря высокой мощности, оборудование легко справляется с пакетом из нескольких листов ДСП за один проход.

Преимущества оборудования

Конструктивные особенности

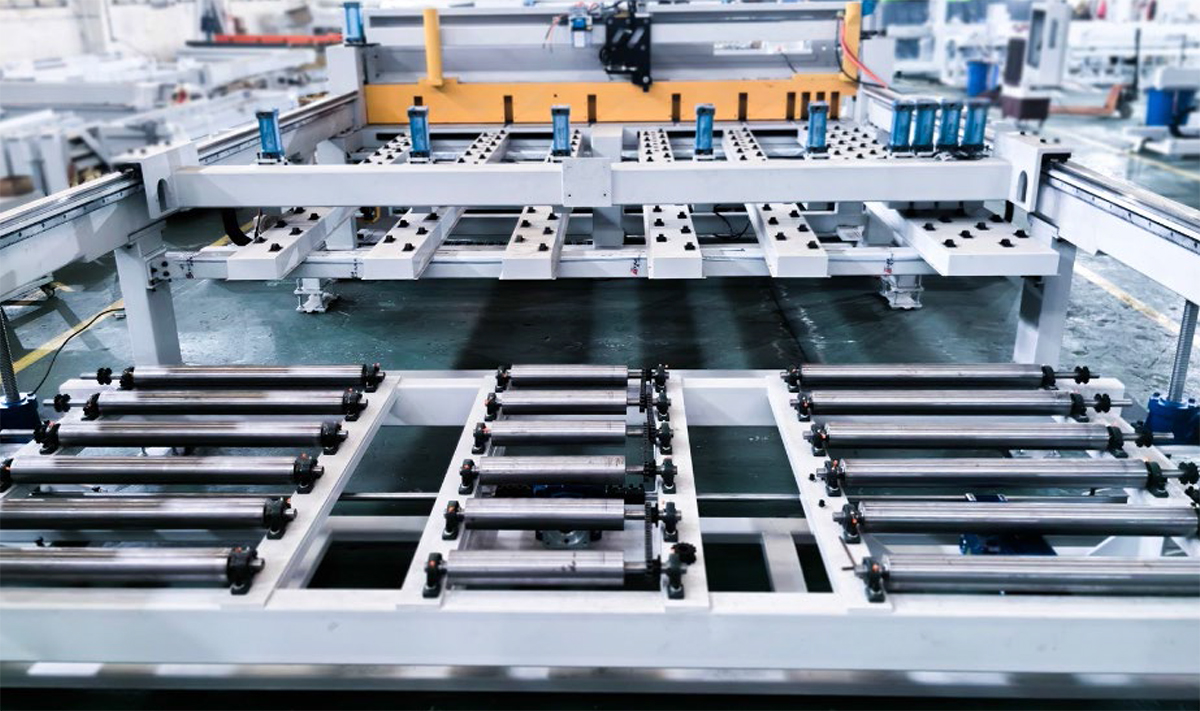

1. Задняя загрузка материала. Данная конфигурация значительно упрощает логистику материалов на производстве и облегчает работу операторов станка. Оператор может подавать новый лист на рабочий стол, не отвлекаясь на процесс резки. Автоматическая задняя загрузка позволяет загружать в станок пакет максимальным размером и оптимизирует рабочий поток на предприятии.

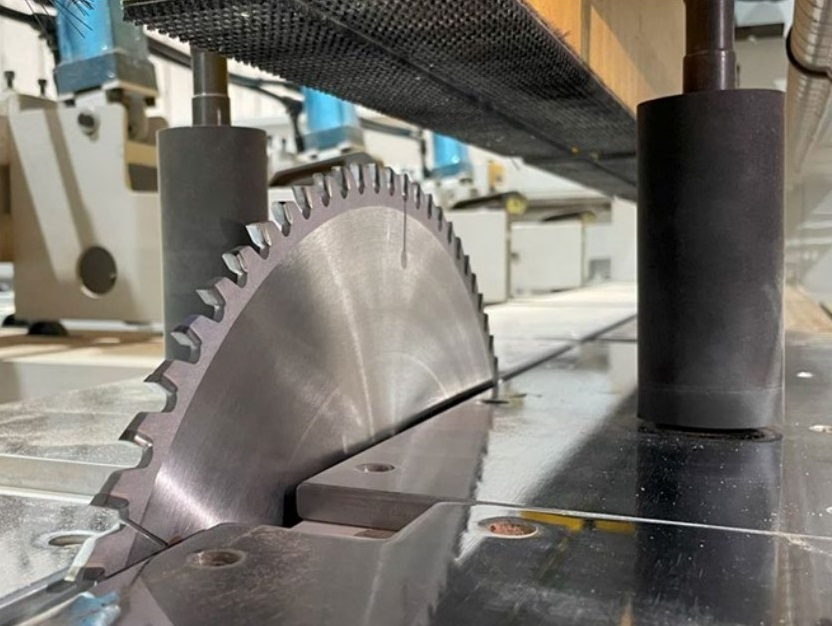

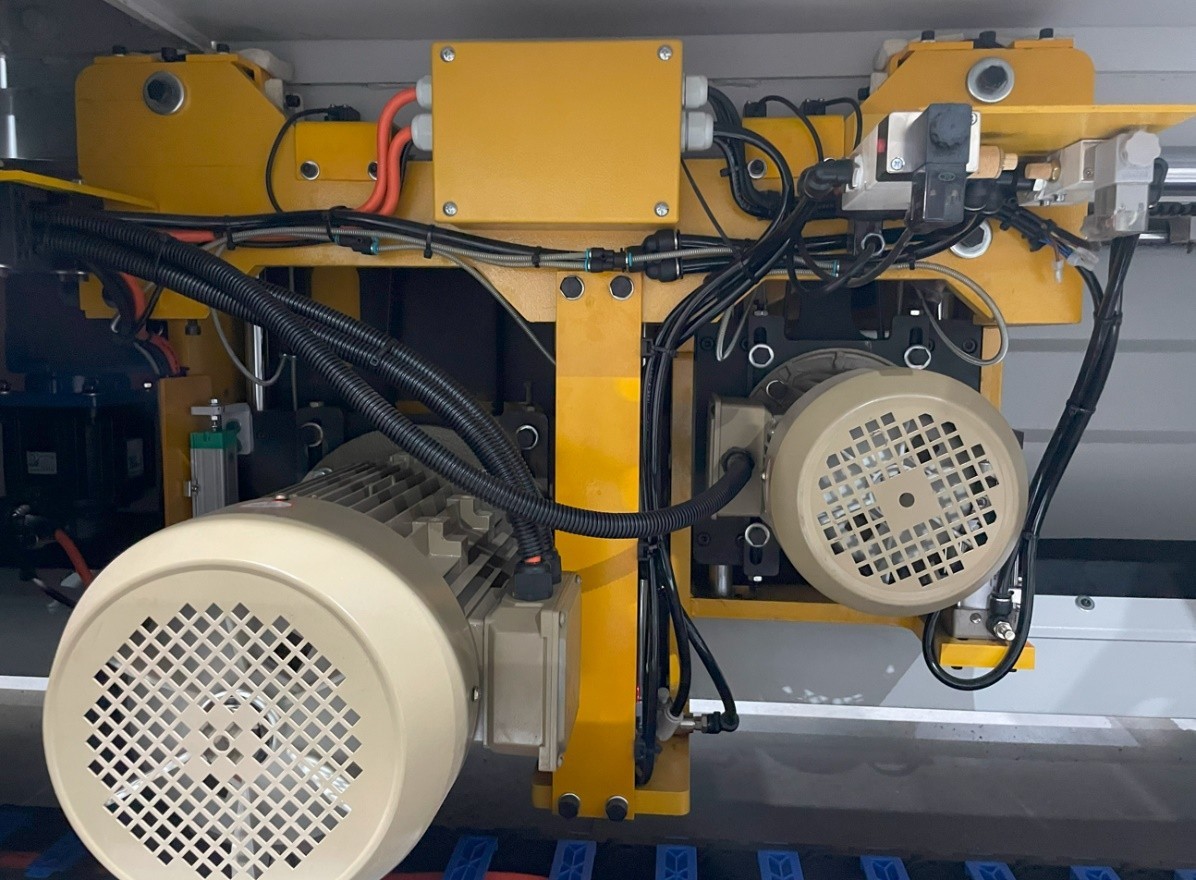

2. Раздельные двигатели на основную и подрезную пилы. Независимые силовые агрегаты обеспечивают оптимальный режим резания для каждого типа пил. Это позволяет достичь идеального качества кромки и полностью исключить сколы на ламинированных поверхностях. В отличие от бюджетных моделей с одним мотором, EP 330H гарантирует чистоту реза даже на самых деликатных материалах.

3. Мощность основной пилы 18,5 кВт. Высокая производительность главного режущего узла позволяет без усилий раскраивать толстые плиты (до 80 мм) и пакеты из нескольких листов. Станок без перегрузок работает с ДСП, МДФ, фанерой и другими древесными композитами.

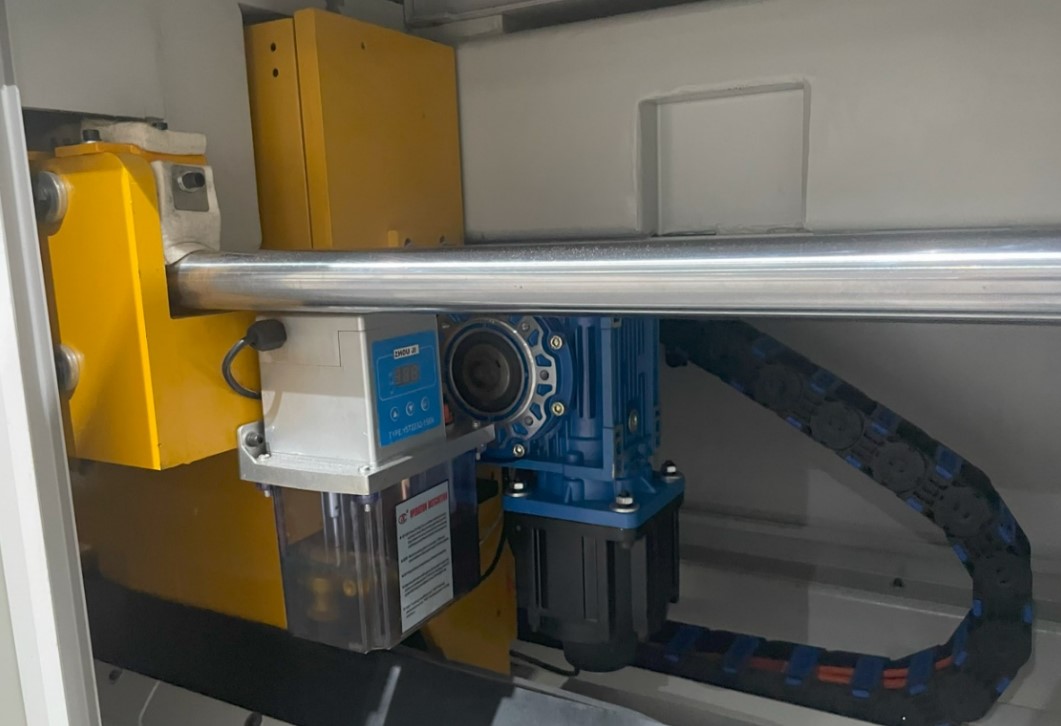

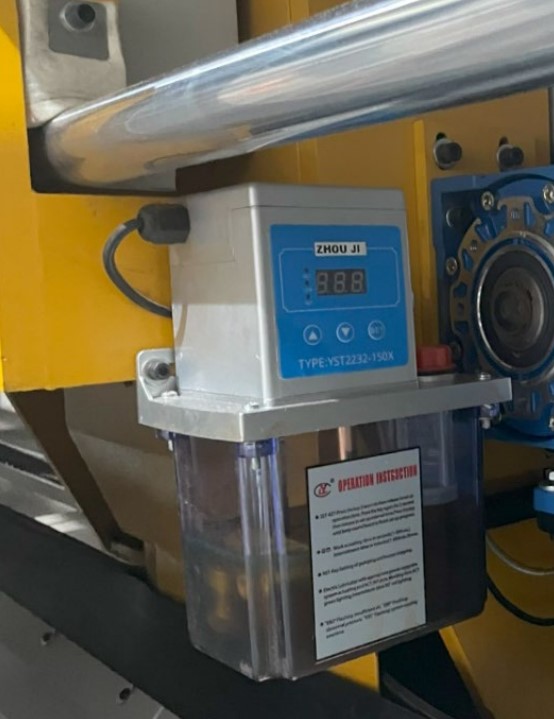

4. Автоматическая система смазки направляющих. Централизованная система смазки продлевает срок службы подвижных элементов станка. Она обеспечивает равномерное распределение смазочного материала по всем направляющим и значительно сокращает время на техническое обслуживание.

5. Оптимизация вылета пилы и прижимной балки. Интеллектуальная система автоматически подбирает оптимальный вылет пильного диска в зависимости от толщины материала. Это снижает нагрузку на привод, уменьшает износ пилы и экономит электроэнергию.

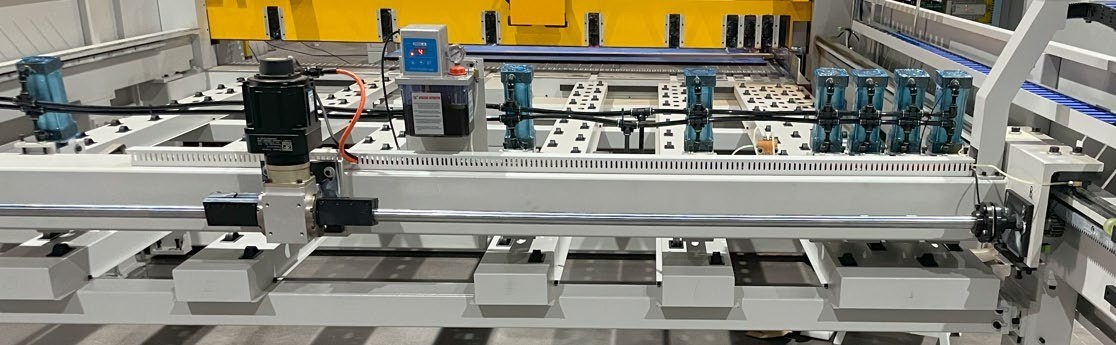

6. 9 пневматических захватов материала. Большое количество захватов обеспечивает надёжную фиксацию заготовки по всей длине. Это гарантирует отсутствие смещений и вибраций, что напрямую влияет на точность и геометрическую правильность деталей.

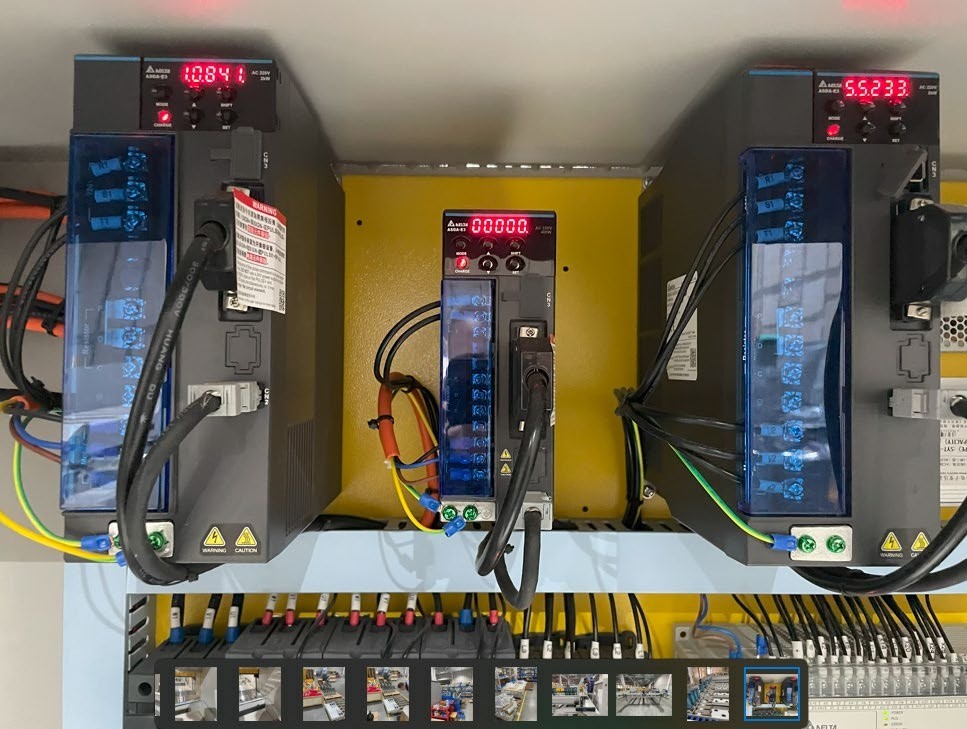

7. Промышленный сервопривод. Серводвигатель подачи пильной каретки и толкателя мощностью 2 кВт обеспечивает высокую динамику перемещения. Станок быстро выходит на заданную скорость резания и так же быстро тормозит, сокращая время рабочих циклов.

Точность и качество раскроя

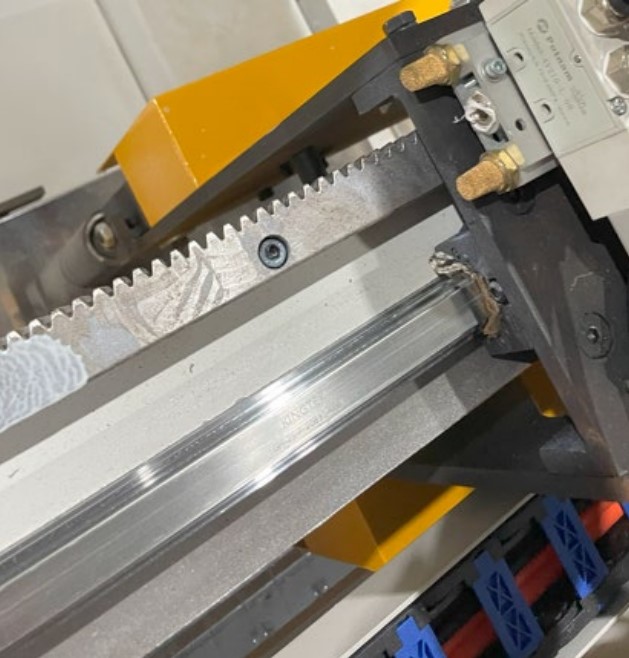

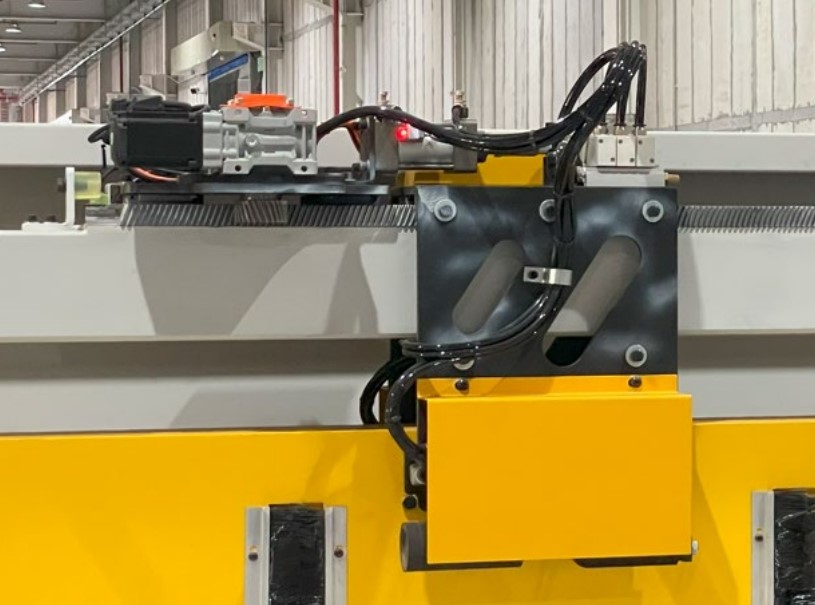

EXCITECH EP 330H демонстрирует высокую точность и стабильность благодаря продуманной конструкции и жёсткой станине. Масса станка составляет 7500 кг, что практически исключает вибрации при раскрое и гарантирует долговременную сохранность геометрии узлов. Привод подачи использует высококачественную передачу «шестерня-рейка». Это полностью исключает проскальзывание и гарантирует идеально ровный рез без отклонений.

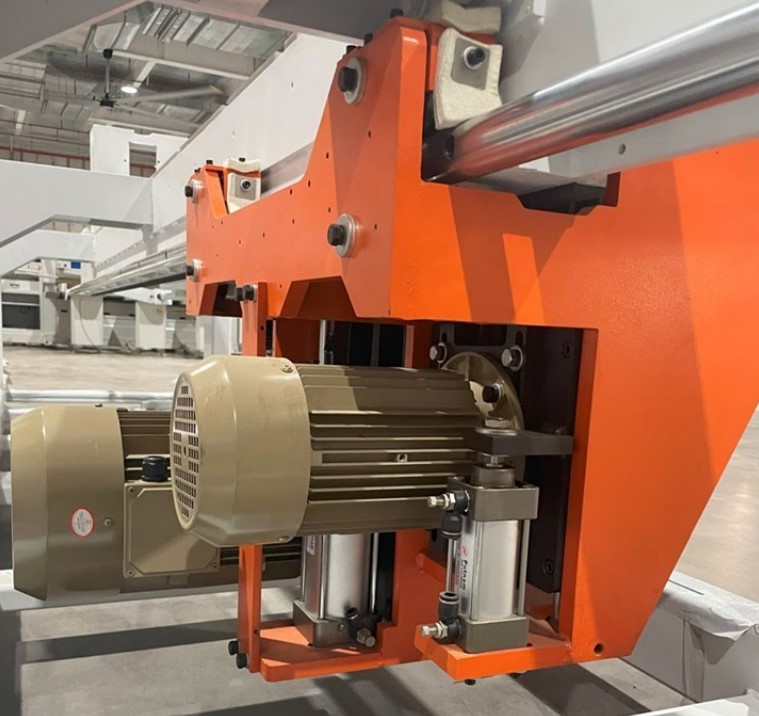

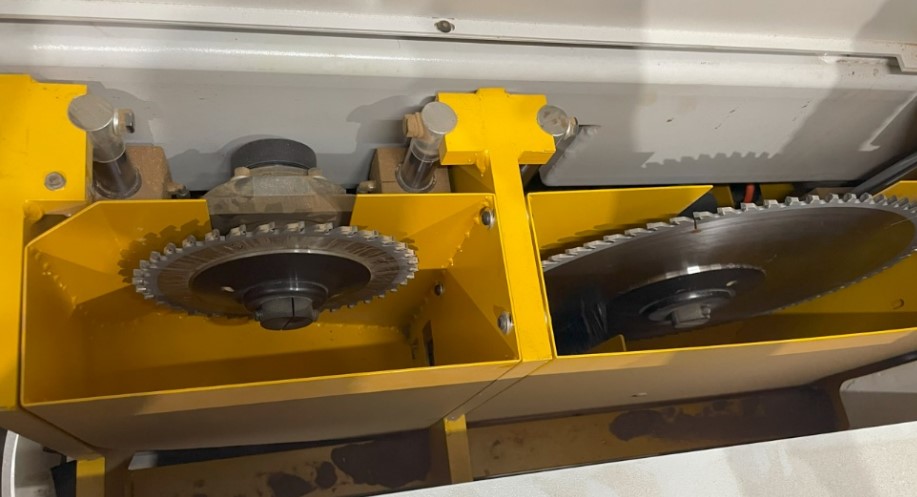

Важным преимуществом является независимый подъём основной и подрезной пил. Каждая пила движется по собственным направляющим, что обеспечивает оптимальное положение для разных материалов. При раскрое ламинированных плит этот конструктивный элемент играет ключевую роль в предотвращении сколов.

Интеллектуальное программное обеспечение

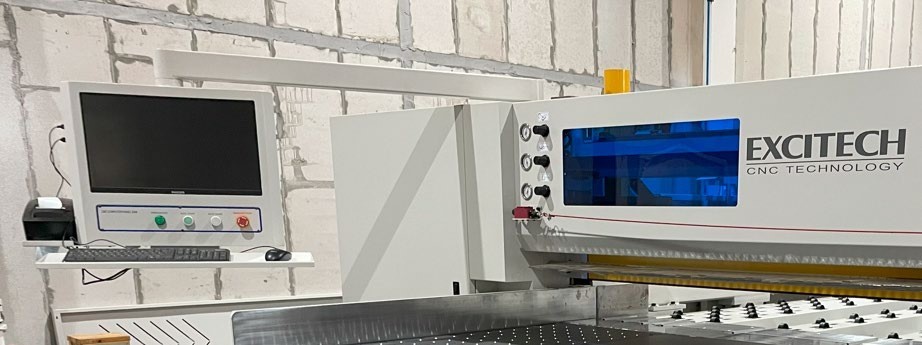

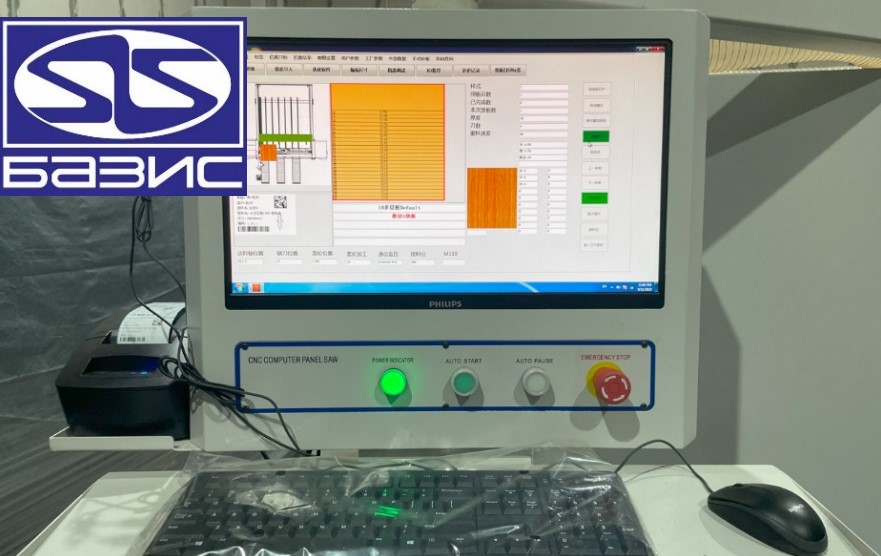

Оборудование оснащено современной системой ЧПУ, которая работает с программами-оптимизаторами. ПО позволяет загружать карты раскроя из любых САПР (популярных среди мебельщиков), автоматически рассчитывает оптимальную траекторию пиления для минимизации отходов. Благодаря программному управлению, обеспечивается максимальное использование материала. По данным производителя, система оптимизации достигает коэффициента использования материала до 96%, что существенно снижает себестоимость продукции.

Комплектация и возможности

Стандартная комплектация EXCITECH EP 330H включает:

• Основную пилу с двигателем 18,5 кВт и диском 400/450 мм

• Подрезную пилу с двигателем 2,2 кВт и диском 200 мм

• Систему ЧПУ с программным обеспечением для оптимизации раскроя

• Автоматическую систему задней загрузки материала

• 9 пневматических прижимов-захватов

• Пневматическую систему с расходом воздуха 200 л/мин

• Систему автоматической смазки направляющих

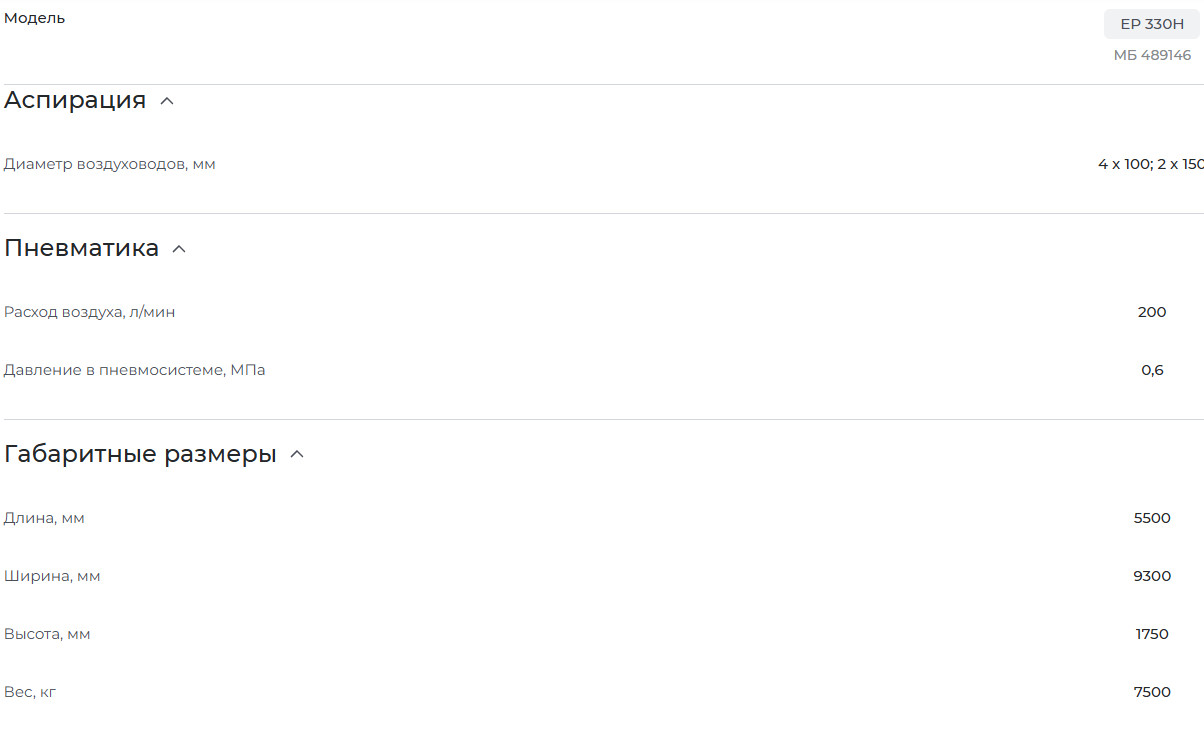

• Пылеудаляющую систему (диаметры воздуховодов: 4×100 мм и 2×150 мм)

Станок способен обрабатывать широкий спектр листовых материалов:

• Ламинированное ДСП (ЛДСП) и обычное ДСП

• МДФ и HDF плиты

• Фанеру различных сортов

• OSB и ЦСП

• Пластики и композиты для мебельной промышленности

Сервис и гарантия

Производитель EXCITECH имеет два производственных центра в Китае общей площадью 144 000 квадратных метров. Компания предоставляет гарантию на оборудование сроком один год, а также обеспечивает пожизненное сервисное обслуживание. В сервисный пакет входит: проведение полной диагностики, телеметрическая поддержка, восстановление работоспособности и поставка оригинальных комплектующих. Для российских клиентов доступна русскоязычная техническая документация, что значительно упрощает эксплуатацию и обслуживание оборудования.

Сравнение с аналогами

EXCITECH EP 330H уверенно конкурирует с моделями KDT KS-843HLM и HOLD HP330 благодаря сочетанию цены и функциональности. При сопоставимых характеристиках (длина пропила 3300 мм, пакетный раскрой) EP 330H предлагает большую мощность основной пилы (18,5 кВт против 15 кВт у некоторых аналогов). Ключевое преимущество — 9 пневмозахватов, обеспечивающих лучшую фиксацию материала. По отзывам пользователей, оборудование демонстрирует отличное качество и надёжность. Дополнительные плюсы включают: наличие подрезной пилы (есть не у всех конкурентов), мощность подрезной пилы 2,2 кВт для чистого реза, автоматическую систему смазки направляющих, промышленный сервопривод подачи, поддержку российских сервисных центров.

Заключение

Форматно-раскроечный центр с ЧПУ EXCITECH EP 330H с задней загрузкой представляет собой оптимальное решение для малого, среднего и крупного мебельного производства. Он сочетает высокую производительность (скорость подачи до 100 м/мин), точность (благодаря жёсткой станине и качественным направляющим) и интеллектуальную автоматизацию (оптимизация раскроя и автоматическая загрузка). Это оборудование позволит значительно сократить время производственного цикла, минимизировать количество отходов материала и повысить качество готовых изделий.
