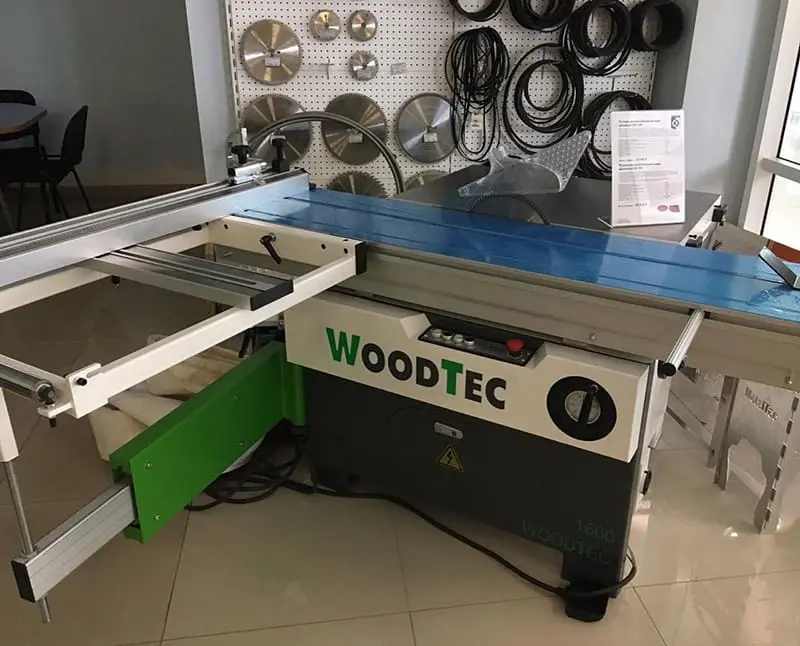

Форматно-раскроечный станок WoodTec 1600

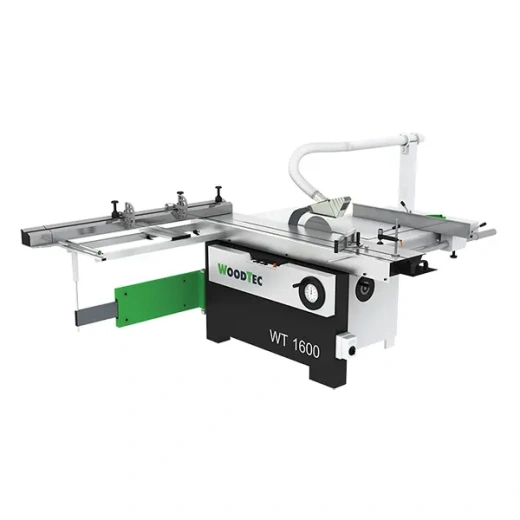

WoodTec 1600: Многофункциональный раскройный станок для профессиональной деревообработки

В мебельном производстве и столярных мастерских качество раскроя материала напрямую влияет на итоговую себестоимость изделия и скорость сборки. Сколы на кромке, неточность геометрии или низкая производительность пильного оборудования способны свести на нет усилия всего цеха. Форматно-раскроечный станок WoodTec 1600 разработан как раз для тех, кто ищет баланс между промышленной мощностью, точностью фрезерования и доступностью в обслуживании.

Назначение и сфера применения оборудования

WoodTec 1600 спроектирован для выполнения всего спектра операций по подготовке плитных и массивных заготовок. Он одинаково эффективен при продольном роспуске, поперечной отрезке и угловом раскрое. Благодаря жесткой конструкции и двухпильному узлу станок без дефектов обрабатывает:

• Древесно-стружечные плиты (ДСтП), в том числе ламинированные и односторонне декорированные;

• Древесноволокнистые плиты (ДВП) и МДФ различной плотности;

• Клееные щиты из натуральной древесины;

• Мебельный массив и столярные заготовки из хвойных и лиственных пород.

Ключевая особенность — наличие подрезной пилы, которая предварительно надрезает нижнюю плоскость заготовки. Это полностью исключает образование сколов на облицованных и ламинированных поверхностях, где даже мельчайший дефект приводит к браку.

Область применения станка охватывает предприятия по производству корпусной мебели, цеха по выпуску клееных щитов, столярно-строительные комбинаты, а также специализированные участки по обработке фанеры. WoodTec 1600 станет незаменимым помощником как в небольшой мастерской на 3-5 человек, так и в серийном производстве средней мощности.

Технические характеристики: цифры, определяющие класс

Прежде чем переходить к конструктивным особенностям, оценим ключевые параметры агрегата. Максимальная длина пропила достигает 1600 миллиметров — это стандартный размер для раскроя цельных листов ЛДСП. Размер подвижной каретки 1600 на 360 миллиметров обеспечивает устойчивое базирование длинномерных заготовок.

Рабочий орган представлен двумя пилами:

• Основной диск диаметром 305 мм с посадочным отверстием 30 мм. Частота вращения шпинделя переключается между 4500 и 5500 оборотами в минуту. В зависимости от типа материала оператор может выбрать оптимальную скорость резания — для мягкого массива подойдет более высокая частота, для твердых плит — умеренная.

• Подрезной диск диаметром 120 мм на 20 мм посадочного диаметра. Он вращается с постоянной частотой 8300 об/мин, что достаточно для чистого чистового реза без вибраций.

Глубина реза — один из главных критериев выбора форматно-раскроечного станка. WoodTec 1600 позволяет снять слой толщиной 70 мм при вертикальном положении диска и 45 мм при наклоне на 45 градусов. Этого хватает для работы с большинством мебельных щитов и упаковок плит.

Пильный узел способен наклоняться в диапазоне от 0 до 45 градусов. Это дает возможность изготавливать угловые соединения, фаски и сложные стыковочные элементы без дополнительной настройки.

Конструктивные особенности и инженерные решения

Высокая точность форматно-раскроечного станка складывается из трех составляющих: массивная станина, надежный пильный узел и прецизионная каретка. Рассмотрим каждый элемент WoodTec 1600 детально.

Станина. Рама станка выполнена полностью сварной, из профильных труб и листового металла. Форма пространственная — это значит, что все нагрузки распределяются равномерно, без локальных прогибов. Производитель подвергает готовую рану процессу отжига. Что это дает? Отжиг снимает остаточные внутренние напряжения, возникшие в зоне сварных швов. Без этой процедуры через несколько месяцев активной эксплуатации станина могла бы «повести», что привело бы к рассинхронизации пильного узла и каретки. Благодаря отжигу геометрия станка остается неизменной на протяжении всего срока службы.

Пильный узел литого типа. В бюджетных станках часто используют сварные узлы или алюминиевые сплавы. WoodTec 1600 оснащен литым чугунным узлом. Чугун обладает естественной способностью гасить высокочастотные вибрации. При вращении пилы на 5500 об/мин без виброгашения на обработанной кромке появляется «волна». Литая конструкция сохраняет подшипники в идеальном состоянии, продлевая ресурс оборудования минимум на 30%. Кроме того, предусмотрены раздельные приводы: свой двигатель для основной пилы (5.5 кВт) и свой для подрезной (0.75 кВт). Такая схема позволяет включать подрезку только при работе с ламинированными плитами, экономя электроэнергию при распиловке черновых заготовок.

Роликовая каретка. Это сердце станка. WoodTec 1600 использует стальные цилиндрические направляющие, а не популярные в дешевых моделях линейные рельсы или пластиковые ролики. Цилиндрические направляющие — технология, применяемая в станках премиум-класса. Они не требуют постоянной смазки и регулировки, устойчивы к попаданию опилок. Каретка движется плавно, без люфта, обеспечивая идеальную перпендикулярность реза. Производители этого типа кареток дают гарантию на отсутствие выработки до 10 лет интенсивной работы.

Способ крепления каретки. Часто при монтаже форматно-раскроечных станков возникает необходимость долгой настройки параллельности стола и каретки. У WoodTec 1600 эта проблема решена на этапе производства. Широкие базовые поверхности станины обрабатываются за один установ на портальном обрабатывающем центре с ЧПУ. Это гарантирует идеальную геометрическую плоскость. Каретку достаточно просто установить на эти направляющие — она автоматически встает параллельно основному столу без дополнительных регулировок и слесарных доработок.

Органы управления, оснастка и удобство работы

Защитный кожух пильного диска выполнен с отводом для подключения аспирационной системы. Диаметры патрубков — 120 и 60 миллиметров, что соответствует стандартам большинства промышленных пылеулавливающих установок. Кожух соединен с металлическим кронштейном через гибкий шланг — это позволяет свободно перемещать его при смене угла наклона пилы.

Поперечная линейка (торцовочный упор). Изготовлена из толстостенного анодированного алюминиевого профиля. Такая конструкция не гнется под весом длинных заготовок и сохраняет точность заданного размера даже после тысяч циклов перемещения. На линейку нанесена измерительная шкала, что ускоряет настройку при серийном раскрое.

В базовую комплектацию станка включены два полезных приспособления:

1. Механический эксцентриковый прижим. Он нужен для фиксации коротких или узких заготовок, которые не достают до стандартного упора. Эксцентрик работает по принципу кулачкового механизма: одним поворотом рукоятки вы жестко прижимаете деталь к столу, освобождая руки для подачи каретки.

2. Дополнительная линейка для угловых резов. Позволяет выставлять точные углы от 0 до 45 градусов без использования транспортира и угольника.

Рабочий стол станка имеет габариты 900 на 570 миллиметров при высоте 840 миллиметров от пола. Это эргономичный уровень для работы стоя — спина оператора не устает при длительной смене. Максимальная ширина реза по параллельной линейке составляет 1150 миллиметров, что покрывает 95% типовых задач мебельного производства.

Преимущества в профессиональной эксплуатации

Общий вес станка — 480 килограммов. Для оборудования такого класса это оптимальный показатель: масса достаточна, чтобы гасить вибрации при распиловке твердых материалов, но при этом станок остается мобильным при перемещении по цеху с помощью монтажных роликов или домкратов.

Раздельная частота вращения основной пилы (4500/5500 об/мин) — редкая опция для станков этой ценовой категории. Многие конкуренты предлагают фиксированную скорость. Возможность переключения позволяет подбирать режим резания под конкретную фрезу или диск, а также под твердость материала. Например, для акрилового камня или HPL-пластиков нужна низкая скорость, для сосны и осины — высокая.

Подрезной механизм не просто формально присутствует, а выполнен с запасом по частоте вращения. 8300 об/мин — это скорость, при которой даже самые капризные двухсторонние ламинаты (CPL, HPL) не дают скола. Важно, что подрезная пила установлена на отдельном валу и регулируется по высоте независимо от основной.

Логистика и монтаж

Благодаря продуманной конструкции станины с широкими базировочными плоскостями, монтаж станка может выполнить даже один человек с использованием обычного гаражного инструмента. Не требуется специальной подготовки фундамента — достаточно ровного бетонного пола толщиной от 150 мм. Регулировочные винты по углам станины позволяют выставить станок по уровню с точностью до 0.1 мм на метр.

Аспирационная система подключается через два порта: 120 мм — для основного кожуха, 60 мм — для зоны подрезной пилы и каретки. Такое разделение обеспечивает эффективное удаление мелкой пыли из-под стола, которая обычно скапливается и мешает точному движению каретки.

Итоговое резюме

Форматно-раскроечный станок WoodTec 1600 — это продуманный инструмент для малого и среднего бизнеса. Он сочетает в себе технические решения промышленного уровня (литой чугунный узел, цилиндрические направляющие, отжиг станины) и доступную эргономику. Высота пропила 70 мм, мощность 5.5 кВт и возможность работы под углом 45 градусов закрывают потребности большинства деревообрабатывающих и мебельных производств. Приобретение этой модели — инвестиция в стабильное качество раскроя без сколов, придирчивых клиентов и простоев из-за настройки оборудования.
