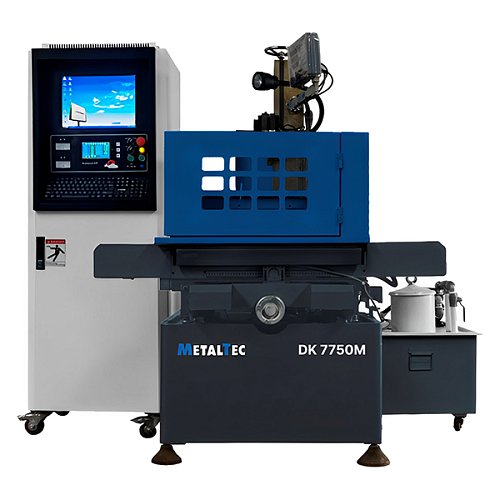

MetalTec DK 7750M Электроэрозионный многопроходной проволочно-вырезной станок с наклоном до 45 градусов

В сфере современного машиностроения и инструментального производства особое место занимает электроэрозионная проволочная резка. Этот метод незаменим при создании сложноконтурных деталей, прецизионных штампов и форм из токопроводящих материалов, включая закалённые стали и твёрдые сплавы. Среди оборудования данного класса уверенные позиции занимает многопроходной проволочно-вырезной станок MetalTec DK7750M, технические характеристики которого обещают высокую эффективность и точность.

Сердце точности: кинематика и система управления

Основой точности любой машины является её механическая часть. Модель DK7750M построена на линейных направляющих, обеспечивающих минимальное трение и высокую жёсткость перемещений. Привод осуществляется шаговыми двигателями, работающими в разомкнутом контуре управления. Ходовой винт прецизионного шарикового типа в паре с линейкой, оснащённой цифровым дисплеем с дискретностью 0,005 мм, гарантирует точное позиционирование инструмента. Заявленная рабочая точность станка составляет 0,012 мм, что соответствует высокому уровню для оборудования данного класса.

Возможности обработки и производительность
Рабочая зона станка сконфигурирована для решения широкого круга задач. Ход стола составляет 500×630 мм при его размере 1000×650 мм, что позволяет размещать крупногабаритные заготовки массой до 700 кг. Максимальная высота обрабатываемой детали достигает 500 мм. Одной из ключевых особенностей является возможность конусной обработки до ±6° на высоте 80 мм, что, в сочетании с возможностью наклона проволоки до 45 градусов, открывает широкие возможности для создания сложных объёмных контуров и профилей.
Показатель эффективности резки варьируется от 120 до 150 мм²/мин, что указывает на хорошую скорость съёма материала. При этом качество поверхности оптимизируется за счёт многопроходной технологии. Так, при однопроходной резке шероховатость составляет менее 2,5 мкм, а при финишных проходах этот параметр может быть улучшен до впечатляющих значений менее 1,2 мкм.

Технология резки и эксплуатационные параметры
Станок относится к классу многопроходных (многопроходных). Это означает, что черновая обработка контура выполняется с повышенной скоростью, а последующие проходы, с постепенным смещением проволоки, снимают минимальный припуск, обеспечивая финишную точность и чистоту поверхности. Режущий ток регулируется в диапазоне от 0,3 до 6 А, позволяя гибко настраивать режимы под разные материалы и требования.
В качестве режущего инструмента используется латунная или покрытая проволока диаметром от 0,12 до 0,20 мм, подаваемая со скоростью от 5,8 до 11,5 м/с. Эта система обеспечивает стабильный процесс эрозии и эффективное удаление продуктов обработки из зоны реза. При сравнительно высокой производительности станок остаётся энергоэффективным — его потребляемая мощность не превышает 2 кВт.

Габариты и область применения
Оборудование имеет компактную для своих возможностей компоновку: габаритные размеры 1720×1680×1700 мм (Д×Ш×В) и вес около 1900 кг. Это позволяет установить его в большинстве цеховых помещений без необходимости усиления фундамента.
Станок MetalTec DK7750M идеально подходит для инструментальных и модельных цехов, занимающихся производством:

• Сложных штампов и пресс-форм для металлообработки и литья пластмасс.

• Высокоточных деталей для аэрокосмической и автомобильной промышленности.

• Режущего инструмента и профильных шаблонов.

• Деталей из труднообрабатываемых материалов, где традиционные методы неэффективны.

Заключение
Многопроходной электроэрозионный проволочно-вырезной станок MetalTec DK7750M представляет собой сбалансированное решение, сочетающее в себе высокую точность, широкие технологические возможности (включая работу с конусом и большим наклоном) и приемлемую производительность. Его технические характеристики, такие как точность в 0,012 мм, шероховатость до 1,2 мкм и возможность обработки деталей высотой до 500 мм, делают его надёжным и универсальным инструментом для современных производств, ориентированных на качество и сложность выпускаемой продукции.

Технические характеристики Модель станка DK7750M

Тип
Многопроходной

Режущий ток, А
0,3 ≤ 6

Шероховатость, мкм
< 2,5 (один проход)
< 1,2 (несколько проходов)

Рабочая точность, мм
0,012

Потребляемая мощность станка, кВт
2

Линейка с цифровым дисплеем, мм
0,005

Тип направляющих
Линейные

Тип привода
Шаговый

Способ управления
Разомкнутым контуром

Ходовой винт
Прецизионный шариковый

Рабочий стол

Ход рабочего стола, мм
500 × 630

Размер рабочего стола, мм
1000 × 650

Допустимая нагрузка на стол, кг
700

Обработка детали

Макс. высота обрабатываемой детали, мм
500

Макс. конус обрабатываемой детали
± 6 ° / 80 мм

Эффективность резки, мм² / мин
≤ 120 - 150

Проволока

Диаметр проволоки, мм
0,12 ～0,20

Скорость проволоки, м/с
5,8 - 11,5

Габаритные размеры

Длина, мм
1720

Ширина, мм
1680

Высота, мм
1700

Вес, кг
1900
